Focus GX750 - Netzteil SEASONIC - Kostenlose Bedienungsanleitung

Produkttyp	PC-Netzteil
Marke	Seasonic
Modell	Focus GX750
Leistung	750 W
Anschlüsse	Modular
Hauptanschluss	20/24-Pin
CPU-Anschluss	4+4-Pin EPS12V
Peripherieanschlüsse	SATA, Molex, PCIe
Technologie	Pull (Bedarfsorientierte Stromversorgung)
Lüfter	Integriert
Kompatibilität	ErP 2013 Norm
Zertifizierung	80+ Gold
Sicherheit	Nicht öffnen, interne Hochspannung
Garantie	Je nach Region (siehe Seasonic-Website)
Gewicht	Ca. 1,5 kg
Abmessungen (L x B x H)	140 x 150 x 86 mm
Farbe	Schwarz
Reparierbarkeit	Nicht durch Benutzer reparierbar
Reinigung	Außen mit einem trockenen Tuch
Mitgeliefertes Zubehör	Modulare Kabel, Netzkabel, Handbuch, Zubehörbeutel
Ein-/Ausschalter	Ja, auf der Rückseite

Häufig gestellte Fragen - Focus GX750 SEASONIC

Wie installiere ich das Netzteil Seasonic Focus GX750?

Stellen Sie sicher, dass der Computer ausgeschaltet und vom Stromnetz getrennt ist. Öffnen Sie das Gehäuse, setzen Sie das Netzteil in den vorgesehenen Platz ein, befestigen Sie es mit den vier mitgelieferten Schrauben. Schließen Sie den 20/24-Pin-Anschluss an das Mainboard an, den EPS12V-Anschluss für die CPU und dann die Peripheriekabel. Schließen Sie das Gehäuse, stecken Sie das Netzkabel ein und schalten Sie den Schalter ein.

Was tun, wenn das Netzteil nicht startet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Schalter auf der Rückseite auf 'I' steht. Überprüfen Sie alle Anschlüsse am Mainboard und an den Peripheriegeräten. Drücken Sie mehrmals im Abstand von 0,5 Sekunden auf den Schalter, um zurückzusetzen. Wenn das Problem weiterhin besteht, besuchen Sie die Seasonic-Website.

Kann ich das Netzteil öffnen, um es zu reparieren?

Nein, öffnen Sie niemals das Netzteil. Es enthält gefährliche Hochspannungen und das Öffnen führt zum Verlust der Garantie. Bei Problemen wenden Sie sich an den Seasonic-Support.

Welche Kabel sollte ich mit dem Focus GX750 verwenden?

Verwenden Sie ausschließlich die von Seasonic mit diesem Netzteil gelieferten modularen Kabel. Die Verwendung anderer Kabel kann Komponenten beschädigen. Die Kabel sind verpolungssicher und können nur in einer Richtung angeschlossen werden.

Ist das Netzteil mit meinem Mainboard kompatibel?

Ja, das Focus GX750 ist mit Standard-Mainboards kompatibel, die einen 20/24-Pin-Anschluss und einen oder zwei EPS12V-Anschlüsse verwenden. Überprüfen Sie die Anforderungen Ihres Mainboards, insbesondere bei doppelten CPU-Anschlüssen.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Stromnetz und warten Sie einige Minuten. Verwenden Sie ein trockenes Tuch zur Reinigung der Außenseite. Führen Sie keine Gegenstände in das Lüftergitter oder die Lüftungsöffnungen ein. Vermeiden Sie Flüssigkeiten.

Wie lautet die Garantie für das Seasonic Focus GX750?

Die Seasonic-Garantie deckt Herstellungs- und Materialfehler ab dem Kaufdatum ab. Die Dauer kann je nach Region variieren. Weitere Informationen finden Sie unter www.seasonic.com/rma. Die Garantie erlischt, wenn das Netzteil geöffnet oder durch eine Naturkatastrophe beschädigt wird.

Kann ich das Netzteil im Freien oder extern verwenden?

Nein, das Netzteil ist für den Einbau in einen Computer konzipiert. Es ist nicht für den externen oder Außeneinsatz vorgesehen. Bewahren Sie es in einer trockenen Umgebung auf.

Wie überprüfe ich, ob alle Anschlüsse korrekt sind?

Stellen Sie sicher, dass jeder Stecker fest eingesteckt und verriegelt ist. Die Stecker sind verpolungssicher: Wenden Sie keine Gewalt an. Überprüfen Sie, ob der 20/24-Pin-Stecker richtig ausgerichtet ist und der zusätzliche 4-Pin-Teil bei Bedarf verwendet wird. Für die CPU schließen Sie den 8-Pin- oder 4+4-Pin-EPS-Stecker an.

Was bedeutet die 'Pull'-Technologie des Netzteils?

Die 'Pull'-Technologie bedeutet, dass das Netzteil nur den vom Mainboard und den Peripheriegeräten angeforderten Strom liefert. Es gibt nicht kontinuierlich Leistung ab, sondern passt sich den Anforderungen des Systems an. Dies verbessert die Effizienz und Stabilität.

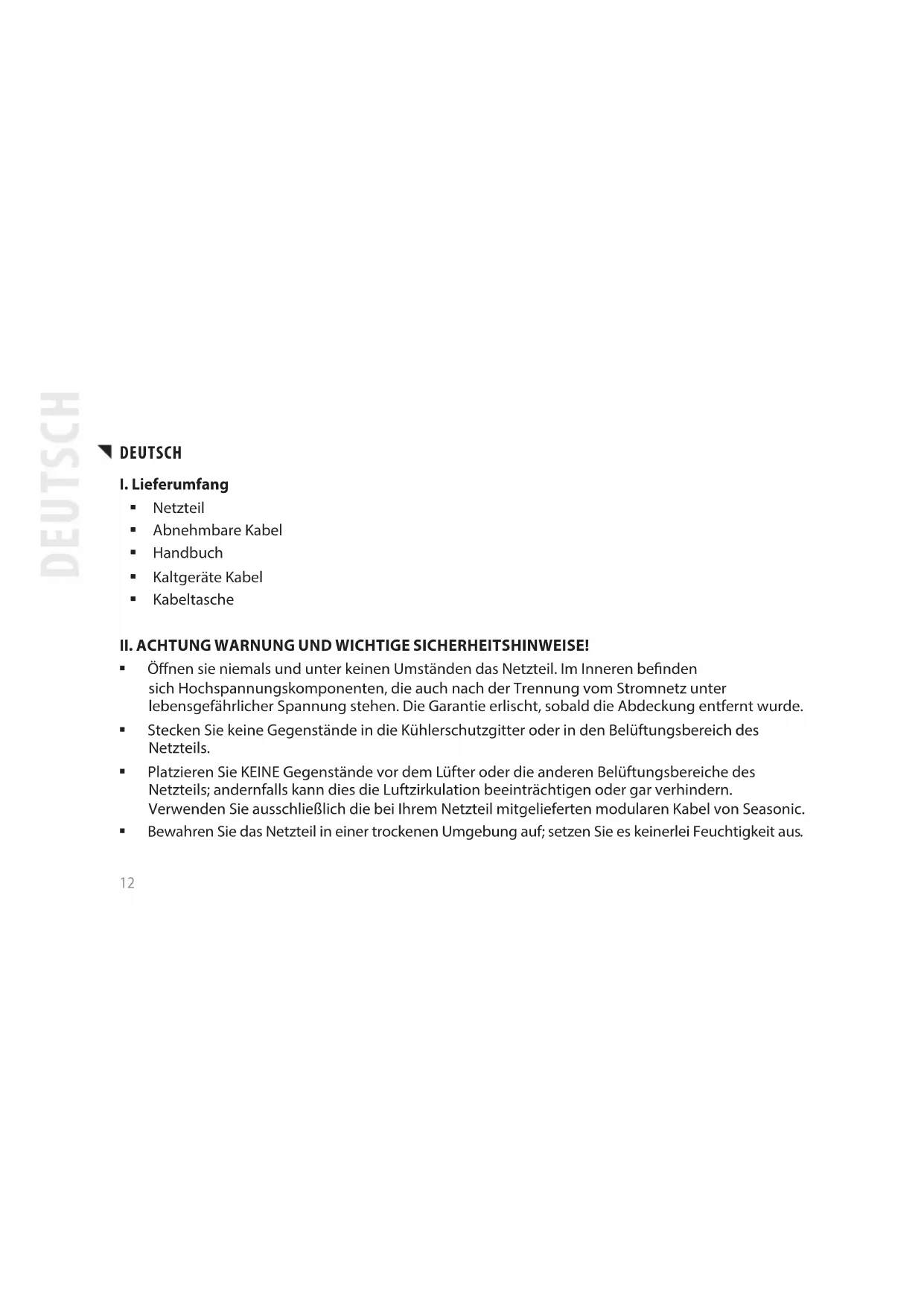

BEDIENUNGSANLEITUNG Focus GX750 SEASONIC

Netzteil
Abnehmbare Kabel
Handbuch
Kaltgeräte Kabel
Kabeltasche

II. ACHTUNG WARNING UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
• Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei ihrem Netzteil mitgelieferten modulären Kabel von Seasonic.
  Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTERN NETZTEILS

1.itte lessen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiteren.
2. Überprüfen Sie, dass das System korrekt heruntergebnis ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun ihren PC von sãmtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihr's PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard undziehen Sie samtliche Peripherieanschlüsse.
5. Losen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem damit vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollen in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unterzeigt.)
b. Bei lufterlosen Netzteilen empfehlt Seasonic das Netzteil so einzubauen das die Luftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu erfolglichen.

a. Schlieben Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie safer, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie Denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schlieben Sie gegebenenfalls den 4-poligen +12 V-Stecker und/oder den +12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlusses (+ 12 V) besteht, verbinden Sieitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprachenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschreiben Sie das Computergehause wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schlieben Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihr Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig Funktioniert, prufen Sieitte die nachstehende Checkliste.

1. Prufen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prufen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prufen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „l“-Position (ein) ist.
4. Prüfen und sichern Sie sümmtliche Mainboard- und Peripheriegeräteanschluss.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I" und „O" umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls Weiterhin Probleme auftreten und das Netzteil nicht richtig Funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
- Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfungtionactualisieren Sieitte ihre Mainboard-BIOSauf die neuste Version und Konfiguration desBIOS gemaeB ErP 2013 Anforderungen -aktivieren alle Energiesparfunktionen fur Standby-und Normalbetrieb,und deaktivieren Sie die Audio-always-on Funktion.itte konsultieren Sie ihrenMotherboard-Hersteller fur weitere Unterstützung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Wahrend der Garantiedauer besteht sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen higherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
Die Produkttabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmer Sieitte unserer Website: www.seasonic.com/rma

Hinweise

Die Garantiebedingungen konnen je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung desses Produkttes und Schäden, die aufgrund der Nutzung desses Produkttes bei anderen Geräten in einem Computer infolge eines Produktfehlers entwickelten sind.

Weitere Einzelheiten entnehmer Sieitte unserer Website: www.seasonic.com.
