Focus GX750 - Alimentatore SEASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione per PC
Marca	Seasonic
Modello	Focus GX750
Potenza	750 W
Connettori	Modulare
Connettore principale	20/24 pin
Connettore CPU	4+4 pin EPS12V
Connettori periferiche	SATA, Molex, PCIe
Tecnologia	Pull (alimentazione su richiesta)
Ventilatore	Integrato
Compatibilità	Norma ErP 2013
Certificazione	80+ Gold
Sicurezza	Non aprire, alta tensione interna
Garanzia	Secondo la regione (vedi sito Seasonic)
Peso	Circa 1.5 kg
Dimensioni (L x l x H)	140 x 150 x 86 mm
Colore	Nero
Riparabilità	Non riparabile dall'utente
Pulizia	Esterno con un panno asciutto
Accessori inclusi	Cavi modulari, cavo di alimentazione, manuale, bustina di accessori
Interruttore accensione/spegnimento	Sì, sul retro

Domande frequenti - Focus GX750 SEASONIC

Come installare l'alimentatore Seasonic Focus GX750 ?

Assicurati che il computer sia spento e scollegato. Apri il case, posiziona l'alimentatore nell'apposito alloggiamento, fissalo con le quattro viti fornite. Collega il connettore 20/24 pin alla scheda madre, il connettore EPS 12V per la CPU, quindi i cavi delle periferiche. Richiudi il case, collega il cavo di alimentazione e accendi l'interruttore.

Cosa fare se l'alimentatore non si avvia ?

Verifica che il cavo di alimentazione sia collegato correttamente e che la presa sia alimentata. Assicurati che l'interruttore sul retro sia su 'I'. Controlla tutti i collegamenti sulla scheda madre e sulle periferiche. Premi più volte l'interruttore con un intervallo di 0,5 secondi per resettare. Se il problema persiste, consulta il sito Seasonic.

Posso aprire l'alimentatore per ripararlo ?

No, non aprire mai l'alimentatore. Contiene alte tensioni pericolose e l'apertura annulla la garanzia. In caso di problemi, contatta il supporto Seasonic.

Quali cavi devo usare con il Focus GX750 ?

Usa solo i cavi modulari forniti da Seasonic con questo alimentatore. L'uso di altri cavi potrebbe danneggiare i componenti. I cavi sono polarizzati e possono essere collegati solo in un verso.

L'alimentatore è compatibile con la mia scheda madre ?

Sì, il Focus GX750 è compatibile con schede madri standard che utilizzano un connettore 20/24 pin e uno o due connettori EPS 12V. Verifica le esigenze della tua scheda madre, in particolare per i doppi connettori CPU.

Come pulire l'alimentatore ?

Scollega l'alimentatore e attendi qualche minuto. Usa un panno asciutto per pulire l'esterno. Non introdurre alcun oggetto nella griglia del ventilatore o nell'area di ventilazione. Evita i liquidi.

Qual è la garanzia del Seasonic Focus GX750 ?

La garanzia Seasonic copre i difetti di fabbricazione e materiale dalla data di acquisto. La durata può variare a seconda della regione. Per maggiori informazioni, visita www.seasonic.com/rma. La garanzia decade se l'alimentatore viene aperto o danneggiato da una calamità naturale.

Posso usare l'alimentatore all'esterno o in esterno ?

No, l'alimentatore è progettato per essere installato all'interno di un computer. Non è destinato all'uso esterno o all'aperto. Conservalo in un ambiente asciutto.

Come verificare che tutti i collegamenti siano corretti ?

Assicurati che ogni connettore sia ben inserito e bloccato. I connettori sono polarizzati: non forzare. Verifica che il connettore 20/24 pin sia ben allineato e che la parte aggiuntiva di 4 pin sia utilizzata se necessario. Per la CPU, collega il connettore EPS 8 pin o 4+4 pin.

Cosa significa la tecnologia 'pull' dell'alimentatore ?

La tecnologia 'pull' significa che l'alimentatore fornisce solo la corrente richiesta dalla scheda madre e dalle periferiche. Non eroga potenza in continuo, ma si adatta alle esigenze del sistema. Ciò migliora l'efficienza e la stabilità.

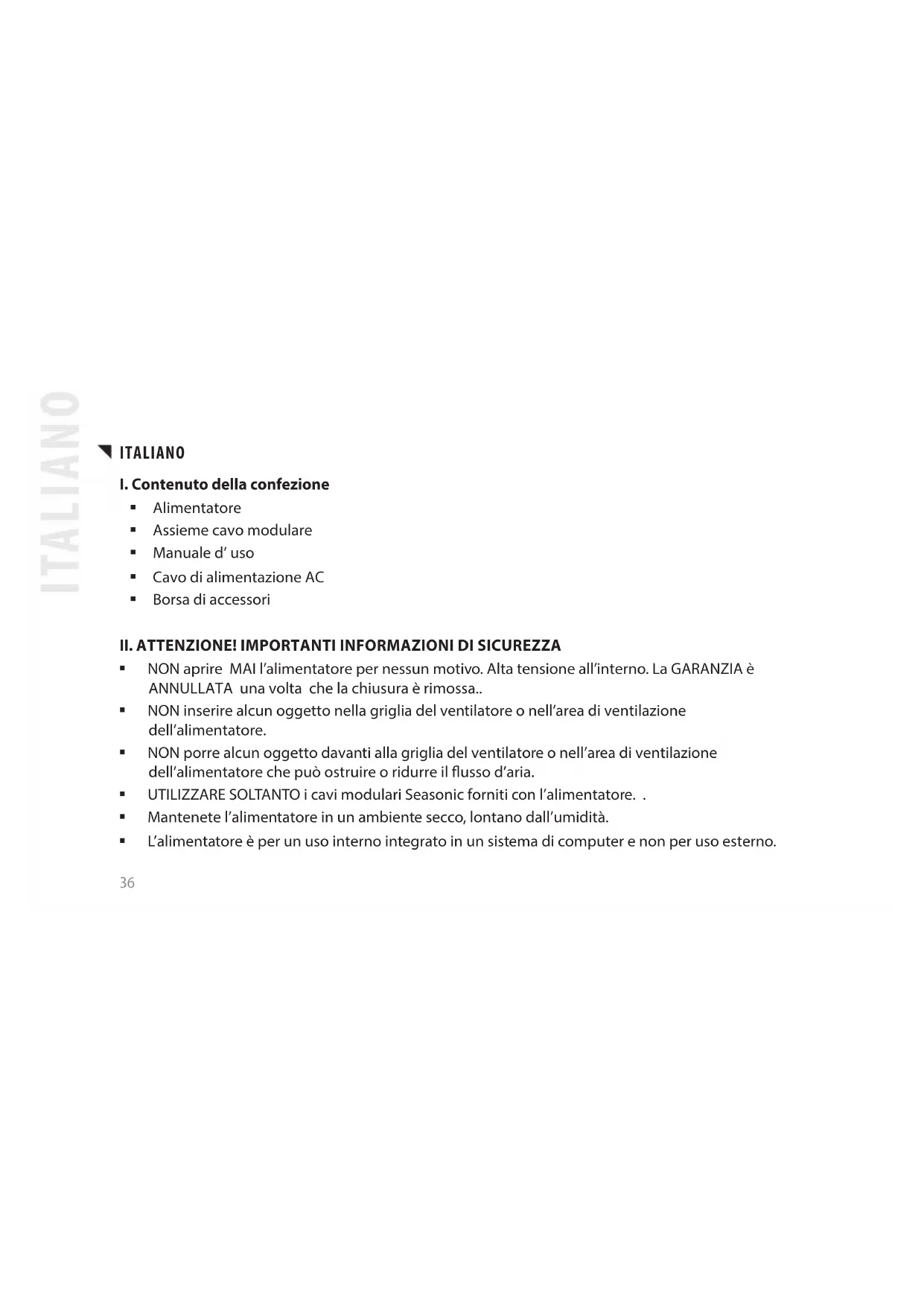

MANUALE UTENTE Focus GX750 SEASONIC

I. Contenuto della confezione

Alimentatore
Assieme cavo modulare
Manuale d'uso
Cavo di alimentazione AC
Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON après MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA e ANNULLATA una volta che la chiusura è rimossa..
- NON insere alcun oggettto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
- NON porre alcun oggettodavanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che puo ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
Mantenetete l'alimentatore in un ambiente secco, Iontano dall'umidità.
L'alimentatore è per un uso interno integrato in unsystema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il loro sistema sia complemente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione alla presa AC.
3. 1. Apr il contentitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attentamente tutti i connettori dell'alimentatore alla scheda madre e delle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contentatore.
6. 1. Rimuovi attentamente l'alimentatore dal contentitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posizione l'alimentatore Seasonic nell'ismo spazio fornito all'interno del contentitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contentitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorpore, la copertura superiore lato ventilatore dovrebbe essere di fronte alla schedà madre ( dipende dal tipo di contentitore del computer, quello cui significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori alla ventilatore, Seasonic raccomanda di montarli nel contentatore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque, sono previsti degli ulteri fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della schedad madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere insertiti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loroippo.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell'dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore +12V a 4 pin e il connettore EPS +12v, se necessario.
e. Se il loro sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della schedà madre alla schedà madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'alto al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inserti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contentatore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interrottore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizes la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all'alimentatore .
2. Assicurati che la sorgente AC sua ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della schedamadre e delle periferiche
5. L'interrottore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "I" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ora trovi dificoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

L'operazione dell'alimentatore è una Tecnologia "pull", che significica che l'unità fornisce sostanto la potenza richiesta alla schedà madre e dai componenti diSYSTEMA.
Se c'è un malfunzionamento della schedà madre, l'alimentatore non si accende.
- Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
- Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della schedà madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di schedà madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione alla data di acquire. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione si riparare le unità, o sostuire i componenti guasti con parti di simili od equali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordoagli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
- La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto. Per dettagli addizzionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualiasi danno (i) che cui (posso) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualiasi erre od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
