BEDIENUNGSANLEITUNG ZP7230DP ZANUSSI

DE Benutzerinformation 32

Wäschetrockner

ZANUSSI

Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme dieses Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG!

Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführen.

ALLGEMEINE SICHERHEIT

- Nehmen Sie keine technischen Änderungen am Gerät vor.

- Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

- Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

- Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetür verhindert wird.

• Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

- WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird.

- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.

- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

- Überschreiten Sie nicht die maximale Beladungsmenge von 7 kg (siehe Kapitel „Programmübersicht“).

- Verwenden Sie das Gerät nicht, wenn Teile davon mit industriellen Chemikalien verschmutzt sind.

- Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg.

- Benutzen Sie das Gerät niemals ohne Sieb. Reinigen Sie das Flusensieb vor oder nach jedem Gebrauch.

- Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

- Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.

- Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolstern dürfen in dem Gerät nicht getrocknet werden.

- Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.

- Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen könnten, z. B. Feuerzeuge oder Streichhölzer.

- WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

- Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

SICHERHEITSANWEISUNGEN

INSTALLATION

- Entfernen Sie das Verpackungsmaterial.

- Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

- Halten Sie sich an die mitgelieferte Montageanleitung.

- Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

- Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35°C steigen kann.

- Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.

- Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.

- Das Gerät muss stets in aufrechter Lage transportiert werden.

- Die Geräterückseite muss gegen eine Wand zeigen.

- Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.

ELEKTRISCHER ANSCHLUSS

WARNUNG! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.
• Das Gerät entspricht den EC-Richtlinien.

VERWENDUNG

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Trocknen Sie keine beschädigten (zerrissenen/ ausgefransten) Wäschestücke mit Wattierungen oder Füllungen im Gerät.
• Trocknen Sie nur Textilien, die im Wäschetrockner getrocknet werden dürfen. Beachten Sie die Pflegehinweise auf dem Textiletikett.
• Für Wäsche, die mit einem Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.
• Das Kondensat/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.
• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.
• Trocknen Sie keine tropfnassen Wäschestücke im Wäschetrockner.

REINIGUNG UND PFLEGE

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich

Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.
• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

EINFACHES STARTEN

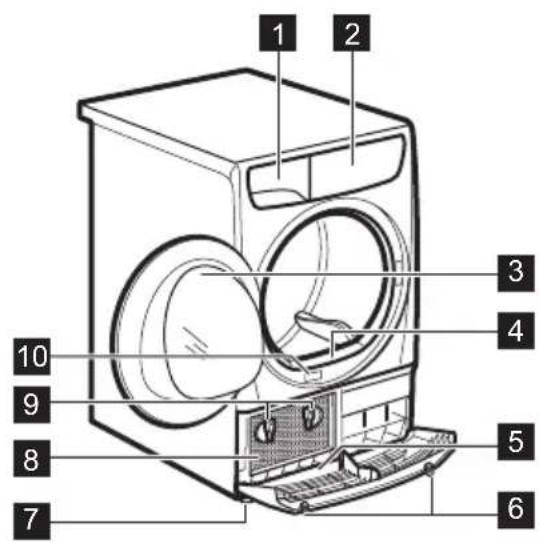

GERÄTEBESCHREIBUNG

1 Behälter
2 Bedienfeld
3 Gerätetür
4 Hauptfilter
5 Untere Abdeckung mit Lüftungsschlitzen

WARNUNG! Bedecken Sie die untere Abdeckung nicht mit einem Gegenstand

6 Tasten zum Öffnen der unteren Abdeckung
7 Schraubfüße
8 Wärmetauschertür
9 Arretierungen der Wärmetauschertür
10 Typenschild

Für eine einfachere Beladung und Montage lässt sich der Türanschlag wechseln. (Siehe separates Merkblatt.)

BEDIENFELD

1 4 6 8 7 3h 6h 9h

1 Taste Ein/Aus ①
2 Touchpad Programmauswahl P
3 Touchpad zur Auswahl des Trockengrads
4 Touchpad Optionsauswahl

5 Start/Pauze (Start/Pause) -Touchpad
6 Anzeige Kindersicherung
7 Startuitstel (Zeitvorwahl) -Touchpad

Kontrolllampen: Bac plein (Behälter) , Filtre

(Sieb) , Condenseur (Wärmetauscher)

Drücken Sie mit dem Finger auf den Sensortasten-Bereich, in dem das entsprechende Symbol oder der Name der gewünschten Option angezeigt wird. Tragen Sie beim Bedienen des Bedienfelds keine Handschuhe. Achten Sie darauf, dass das Bedienfeld immer sauber und trocken ist.

PROGRAMMÜBERSICHT

Programme Beladung			Beladung (max.)1)/Pflegesymbol
		Programm zum Trocknen von Baumwollwäsche mit dem Trockengrad „Baumwolle Schranktro-cken" bei maximaler Energieeinsparung.	7 kg/ [IMAGE]
- sche)		Programm zum Trocknen von Baumwollwäsche, die nach dem Trockengang in den Schrank gelegt werden kann (Schranktrocken).	7 kg/ [IMAGE]
[Schnikova (Pflegeleicht)]		Pflegeleichte Wäsche und Mischgewebe.	3 kg/ [IMAGE]
		Koch-/Buntwäsche und pflegeleichte Wäsche. Programm mit niedriger Temperatur. Schonpro-gramm mit warmer Luft.	3 kg/ [IMAGE]
[OthijKVH] (Leichtbugen)		Pflegeleichte Textilien, die nur leicht gebügelt wer-den müssen. Das Trocknungsergebnis kann je nach Gewebeart unterschiedlich ausfallen. Schüt-teln Sie jedes Wäschestück leicht aus, bevor Sie es in das Gerät legen. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät und hängen Sie sie auf Kleiderbügel.	1 kg (oder 5 Hemden)/ [IMAGE]
[Denzed (Daufel)]		Bettdecken in Normal- oder Übergröße und Kopf-kissen (mit Federn-, Daunen- oder synthetischer Füllung).	3 kg/ [IMAGE]
[GZY4] [A2DS] [Opinssen (Kaminoch)]		Auffrischen von Textilien nach längerer Lagerung. 1 kg
[Nja 30 (Zeit 30)]		Zeitprogramm zum Trocknen einzelner Wäsche-stücke.	1 kg/ [IMAGE]

1) Die Angabe des maximalen Gewichts bezieht sich auf trockene Wäsche.
2) Das Programm Katoen (Koch-/Buntwäsche) Kastdroog (Schranktrocken) ECO ist gemäß der Verordnung der Kommission EU Nr. 392/2012 das „Standard-Baumwollprogramm“. Es eignet sich zum Trocknen normaler nasser Baumwolltextilien und ist in Bezug auf den Energieverbrauch für das Trocknen von nasser Baumwollwäsche am effizientesten.

DROOGTEGRAAD (TROCKENGRAD)

Mit dieser Funktion kann die Wäsche stärker getrocknet werden. Es stehen 4 Optionen zur Verfügung:

• Extra Droog (Extra Trocken)
• Sterkdroog (Starktrocken) (nur für Baumwolle)
• Kastdroog (Schranktrocken)
• Stinkdroog (Bügeltrocken)

ANTI-KREUK 90' (KNITTERSCHUTZ 90')

Verlängert die Knitterschutzphase um 60 Minuten am Ende des Trockenprogramms. Diese Funktion

verringert die Faltenbildung. Während der Knitterschutzphase kann die Wäsche entnommen werden.

TIJD 60' (ZEIT 60')

Verlängert das Programm Tijd 30' (Zeit 30') um 30 Minuten.

LAGE TEMP. (FEINWÄSCHE)

Mit dieser Option können Sie ein schonendes Trockenprogramm mit einer niedrigeren Temperatur auswählen. Verwenden Sie diese Option für

Wäsche mit dem Pflegekennzeichen Ⓞ (z.B. Textilien aus Acryl, Viskose).

TABELLE DER OPTIONEN

Programme	☀				☑
					Anti-kreuk 90' (Knitter-schutz 90')	Tijd 60' (Zeit 60')	Lage temp. (Feinwä-sche)
Katoen (Koch-/Buntwäsche) Eco
Katoen (Koch-/Bunt-wäsche)
Synthetica (Pflege-leicht)
Mix
Strijkvrij+ (Leichtbü-geln+)
Dekbed (Daunen)
Opfrissen (Auffri-schen)
Tijd 30' (Zeit 30')

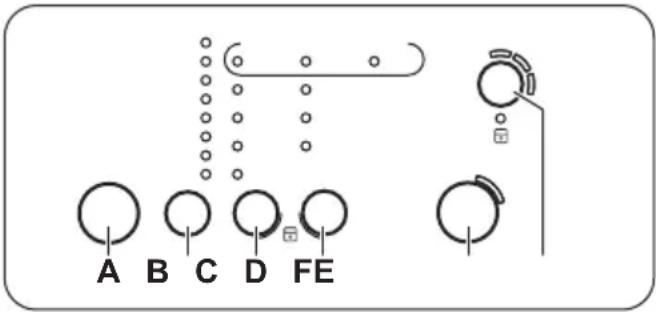

A B C D FE

A. Taste Ein/Aus ①
B. Touchpad Programmauswahl P
C. Touchpad zur Auswahl des Trockengrads
D. Touchpad Optionsauswahl
E. Start/Pauze (Start/Pause) -Touchpad
F. Startuitstel (Zeitvorwahl) -Touchpad

FUNKTION „KINDERSICHERUNG“

Durch Wählen dieser Funktion wird das Gerät gegen ein versehentliches Bedienen bei laufendem Betrieb gesichert, zum Beispiel wenn Kinder mit dem Gerät spielen. Der Programmwahlschalter und alle Touchpads sind verriegelt.

Nur die Taste „Ein/Aus“ bleibt aktiv.

Einschalten der Kindersicherung:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Touchpads (C) und (D) gleichzeitig gedrückt. Die Anzeige Kindersicherung leuchtet.

Die Anzeige Kindersicherung leuchtet.

Die Funktion Kindersicherung kann während des laufenden Programmbetriebs ausgeschaltet werden. Halten Sie dieselben Touchpads wie zum Einschalten der Option gleichzeitig gedrückt, bis die Anzeige der Funktion Kindersicherung erlischt.

VOR DER ERSTEN INBETRIEBNAHME

Vor der ersten Inbetriebnahme:

- Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.

SUMMER EIN/AUS

Zum Ein- und Ausschalten der akustischen Signale halten Sie die Sensortasten (B) und (C) ca. 2 Sekunden gleichzeitig gedrückt.

EINSTELLEN DES RESTFEUCHTEGRADS DER WÄSCHE

Ändern des werkseitig eingestellten Restfeuchtegrads:

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Warten Sie etwa 8 Sekunden.
3. Halten Sie die Tasten (B) und (D) gleichzeitig gedrückt.

Eine der folgenden Kontrolllampen wird aufleuchten:

• Condenseur (Wärmetauscher) höchster Trocknungsgrad
• Bac plein (Behälter) - stärkerer Trocknungsgrad

• Filtre (Sieb) - voreingestellter Trocknungsgrad

• Drücken Sie die Taste (E) wiederholt, bis die Kontrolllampe des gewünschten Grads leuchtet.

• Zur Bestätigung der Einstellung halten Sie die Tasten (B) und (D) ca. 2 Sekunden lang gleichzeitig gedrückt.

- Starten Sie ein 1-Std.-Programm mit feuchter Wäsche.

STARTEN EINES PROGRAMMS OHNE ZEITVORWAHL

1. Bereiten Sie die Wäsche vor und füllen Sie sie in das Gerät.

VORSICHT! Achten Sie beim Schließen der Tür darauf, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt ist.

1. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten.
2. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.
3. Drücken Sie die Sensortaste Start/Pauze (Start/Pause).

Das Programm wird gestartet.

STARTEN DES PROGRAMMS MIT ZEITVORWAHL

1. Stellen Sie je nach Beladung das passende Programm und die entsprechenden Optionen ein.
2. Drücken Sie bei Bedarf die Zeitvorwahl-Taste mehrmals.

Der Start eines Programms kann um 3, 6 oder 9 Stunden verzögert werden.

1. Drücken Sie die Taste Start/Pauze (Start/Pause).

Die Kontrolllampen (9H, 6H, 3H) ändern sich alle 3 Stunden.

ÄNDERN EINES PROGRAMMS

1. Drücken Sie die Taste „Ein/Aus“, um das Gerät auszuschalten.
2. Drücken Sie die Taste „Ein/Aus“, um das Gerät einzuschalten.
3. Wählen Sie das Programm.

AM PROGRAMMENDE

Am Ende eines Programms passiert Folgendes:

TIPPS UND HINWEISE

VORBEREITEN DER WÄSCHE

• Schließen Sie die Reißverschlüsse.

• Schließen Sie Bettbezüge.

• Es ertönt ein unterbrochener Signalton.

• Die Anzeigen Bac plein (Behälter) und Condenseur (Wärmetauscher) leuchten im Display.
• Die Kontrolllampe Start/Pauze (Start/Pause) leuchtet.

Der Gerätebetrieb wird ca. weitere 30 Minuten in der Knitterschutzphase fortgeführt.

Mithilfe der Knitterschutzphase wird eine Knitterbildung vermieden.

Sie haben die Möglichkeit, die Wäsche vor dem Ablauf der Knitterschutzphase aus dem Gerät zu nehmen. Für ein optimales Endergebnis empfehlen wir, die Wäsche noch vor dem Ende der Phase zu entnehmen.

Am Ende der Knitterschutzphase passiert Folgendes:

• Die Anzeigen Bac plein (Behälter) und Condenseur (Wärmetauscher) leuchten im Display.

• Die Anzeige Start/Pauze (Start/Pause) erlischt.

• Drücken Sie die Taste Ein/Aus, um das Gerät auszuschalten.

• Öffnen Sie die Einfülltür des Geräts.
• Entnehmen Sie die Wäsche.
• Schließen Sie die Gerätetür.

Reinigen Sie stets nach Programmende das Sieb und leeren Sie den Wasserbehälter.

STANDBY-FUNKTION

Um den Energieverbrauch zu senken, wird das Gerät über diese Funktion in folgenden Fällen automatisch ausgeschaltet:

• Wenn innerhalb von 5 Minuten nach dem Einschalten des Geräts kein Programm gestartet wird.
• 5 Minuten nach Programmende.

- Trocknen Sie keine Krawatten oder lose Bänder (z.B. von Schürzen). Binden Sie sie zusammen, bevor Sie ein Programm starten.

- Entfernen Sie alle Gegenstände aus den Taschen.

• Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.
• Stellen Sie ein Programm ein, dass sich für die Wäscheart eignet.
• Mischen Sie nicht helle mit dunklen Textilien.
• Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verringern.
• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel

Programmübersicht oder auf dem Display angegeben ist.

• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.
• Trocknen Sie nicht große und kleine Wäschestücke zusammen. Kleine Wäschestücke können sich in den großen verfangen und werden nicht getrocknet.

Pflegeetikett Beschreibung
	Die Wäsche ist trocknergeeignet.
	Die Wäsche kann bei höheren Temperaturen getrocknet werden.
	Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden.
	Die Wäsche ist nicht trocknergeeignet.

REINIGUNG UND PFLEGE

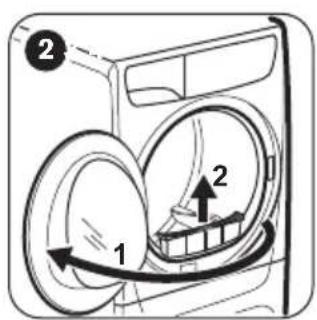

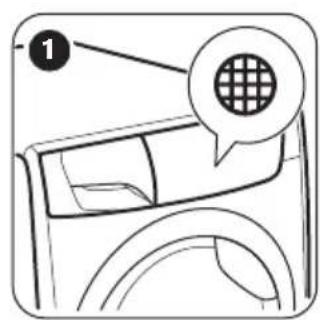

REINIGEN DES SIEBS

1

Das Wasser aus dem Wasserbehälter kann als destilliertes Wasser (z. B. zum Dampfbügeln) verwendet werden. Bevor Sie das Wasser weiterverwenden, sollten Sie es filtern, um Schmutzrückstände zu entfernen.

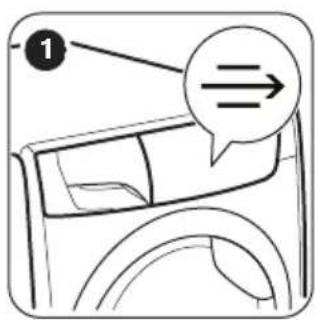

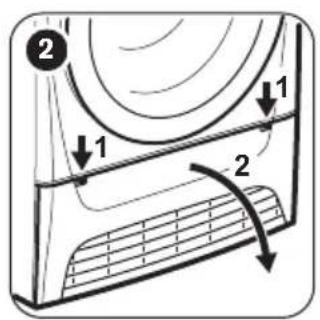

REINIGEN DES WÄRMETAUSCHERS

①

WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen handelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT! Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwämmchen.

REINIGEN DES BEDIENFELDS UND GEHÄUSES

Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger.

Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.

VORSICHT! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

REINIGEN DER LÜFTUNGSSCHLITZE

Beseitigen Sie Flusen aus dem Lüftungsgitter mit einem Staubauer.

FEHLERSUCHE

Störung Mögliche Abhilfe
Das Gerät lässt sich nicht einschalten. Vergewissern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist.
Kontrollieren Sie die Sicherung der Hausinstallation.
Das Programm startet nicht. Drücken Sie Start/Pauze (Start/Pause).
Achten Sie darauf, dass die Gerätetür geschlossen ist.
Die Gerätetür schließt nicht. Vergewissern Sie sich, dass das Sieb ordnungsgemäß eingesetzt ist.
Stellen Sie sicher, dass die Wäsche nicht zwischen der Gerätetür und der Gummidichtung eingeklemmt ist.
Das Gerät bleibt während des Betriebs stehen. Vergewissern Sie sich, dass der Wasserbehälter leer ist. Drücken Sie Start/Pauze (Start/Pause), um das Programm erneut zu starten.
Die Programmdauer ist zu lang oder die Trocken-ergebnisse sind nicht zufriedenstellend.1)	Vergewissern Sie sich, dass das Wäschegewicht mit der Programmdauer übereinstimmt.
Vergewissern Sie sich, dass das Sieb sauber ist.
Die Wäsche ist zu feucht. Schleudern Sie die	Wäsche noch einmal in der Waschmaschine.
Stellen Sie sicher, dass die Raumtemperatur hö-her als +5 °C aber niedriger als +35 °C ist. Die optimale Raumtemperatur liegt zwischen 19 °C und 24 °C.
Wählen Sie das Tijd (Zeitgesteuertes Trocknen)	oder das Extra Droog (Extra Trocken) Pro-gramm.2)

1) Nach spätestens 5 Stunden wird das Programm automatisch beendet.

2) Beim Trocknen großer Wäschestücke (z.B. Bettlaken) können einige Bereiche feucht bleiben.

Nicht zufriedenstellende Trocknungsergebnisse

- Sie haben ein falsches Programm gewählt.

• Das Sieb ist verstopft.

- Der Kondensator ist verstopft.

- Das Gerät war überladen.

• Die Trommel ist schmutzig.

- Der Leitfähigkeitssensor ist nicht richtig eingestellt (Siehe Kapitel „Einstellungen - Einstellen des Restfeuchtegrads der Wäsche“ für eine bessere Einstellung).

- Die Lüftungsschlitze sind verstopft.

- Die Raumtemperatur ist zu niedrig oder zu hoch (die optimale Raumtemperatur liegt zwischen 19 °C und 24 °C).

TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 600 x 640 mm (max. 610 mm)
Max. Tiefe bei geöffneter Gerätetür 1030 mm
Max. Breite bei geöffneter Gerätetür 950 mm
Einstellbare Höhe 850 mm (+ 15 mm - Fußeinstellung)
Trommelvolumen 104 l
Maximale Beladungsmenge 7 kg
Spannung 230 V
Frequenz 50 Hz
Schallleistungspegel 67 dB
Benötigte Sicherung 16 A
Gesamtleistungsaufnahme 2800 W
Energieeffizienzklasse B
Energieverbrauch beim Standard-Bauwollprogramm bei voller Beladung.1)	4,23 kWh
Energieverbrauch beim Standard-Bauwollprogramm bei Teilbeladung.2)	2,29 kWh
Jährlicher Energieverbrauch3) 503,50 kWh
Leistungsaufnahme im Ein-Zustand4) 0,50 W
Leistungsaufnahme im Aus-Zustand4) 0,50 W
Einsatzgebiet Haushalt
Zulässige Umgebungstemperatur +5 °C bis +35 °C
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpern und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.	IPX4

1) Gemäß EN 61121; bei einer Beladung von 7 kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.

2) Gemäß EN 61121; bei einer Beladung von 3,5 kg Baumwolle und einer Schleuderdrehzahl von 1000 U/min.

3) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-Baumwollprogramm bei voller Beladung und bei Teilbeladung und beim Verbrauch der energiesparenden Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt davon ab, wie das Gerät verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

4) Gemäß EN 61121.

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.

VERBRAUCHSWERTE

Programm U/min/Restfeuchte		Trockenzeit1)	Energieverbrauch2)
Katoen (Koch-/Buntwäsche) Eco 7 kg
Kastdroog (Schranktrocken)	1400 U/min/ 50% 111 Min. 3,63 kWh
1000 U/min/ 60% 129	Min. 4,23 kWh
Strijkdroog (Bügeltrocken)	1400 U/min/ 50% 79 Min. 2,71 kWh
1000 U/min/ 60% 98	Min. 3,36 kWh
Katoen (Koch-/Buntwäsche) Eco 3,5 kg
Kastdroog (Schranktrocken)	1400 U/min/ 50% 62 Min. 1,96 kWh
1000 U/min/ 60% 72	Min. 2,29 kWh
Synthetica (Pflegeleicht) 3 kg
Kastdroog (Schranktrocken)	1200 U/min/ 40% 55 Min. 1,56 kWh
800 U/min/ 50% 67 Min. 1,90 kWh

1) Bei Teilbeladung ist die Zykluszeit kürzer und das Gerät verbraucht weniger Energie.

2) Unsachgemäße Umgebungstemperatur und/oder schlecht geschleuderte Wäsche können die Zykluszeit verlängern und den Energieverbrauch erhöhen.

Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 392/2012 der Kommission zur Durchführung der Richtlinie EG/2009/125.
PRODUKTDATENBLATT GEMÄSS EU-VERORDNUNG 1369/2017

Produktdatenblatt
Warenzeichen ZANUSSI
Modellkennung ZP7230DP,	PNC916098502
Nennkapazität in kg 7
Abluft- oder Kondenswäschetrockner Condensator (Wärme-	tauscher)
Energieeffizienzklasse B
Energieverbrauch in kW/Jahr auf der Grundlage von 160 Trocknungszyk- len für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leis- tungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art der Nutzung des Geräts ab.	503,50
Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch
Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung in kWh	4,23
Energieverbrauch des Standard-Baumwollprogramms bei Teilbefüllung in kWh	2,29
Leistungsaufnahme in W im Aus-Zustand 0,50
Leistungsaufnahme in W im nichtausgeschalteten Zustand 0,50
Dauer des unausgeschalteten Zustands in Minuten 10
Das „Standard-Baumwollprogramm“ ist bei vollständiger Befüllung und Teilbefüllung das Standardtrocknungsprogramm, auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen; dieses Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten.
Gewichtete Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung in Minuten	96
Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten	129
Programmdauer des Standard-Baumwollprogramms bei Teilbefüllung in Minuten	72
Kondensationseffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)	B
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei vollständiger Befüllung als Prozentsatz	81
Durchschnittliche Kondensationseffizienz des Standard-Baumwollprogramms bei Teilbefüllung als Prozentsatz	81
Gewichtete Kondensationseffizienz für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung	81
Schallleistungspegel in dB 67
Einbaugerät J/N Nein

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol ✉ nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP

136958640-A-372018
