BEDIENUNGSANLEITUNG PROMIX230DSP HQ

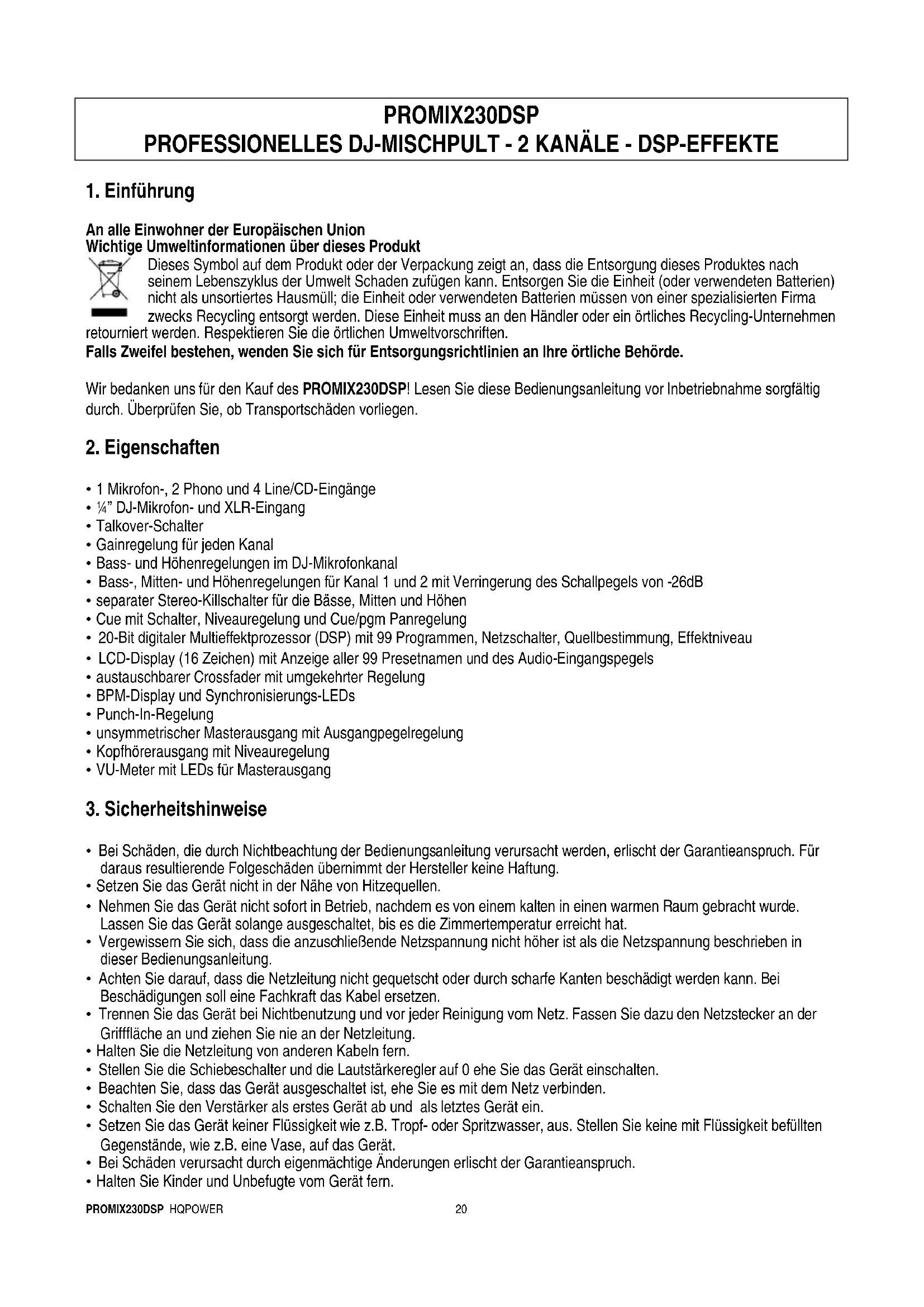

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Wir bedanken uns für den Kauf des PROMIX230DSP! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen.

• 1 Mikrofon-, 2 Phono und 4 Line/CD-Eingänge

• ¼” DJ-Mikrofon- und XLR-Eingang

• Gainregelung für jeden Kanal

• Bass- und Höhenregelungen im DJ-Mikrofonkanal

• Bass-, Mitten- und Höhenregelungen für Kanal 1 und 2 mit Verringerung des Schallpegels von -26dB

• separater Stereo-Killschalter für die Bässe, Mitten und Höhen

• Cue mit Schalter, Niveauregelung und Cue/pgm Panregelung

• 20-Bit digitaler Multieffektprozessor (DSP) mit 99 Programmen, Netzschalter, Quellbestimmung, Effektniveau

• LCD-Display (16 Zeichen) mit Anzeige aller 99 Presetnamen und des Audio-Eingangspegels

• austauschbarer Crossfader mit umgekehrter Regelung

• BPM-Display und Synchronisierungs-LEDs

• unsymmetrischer Masterausgang mit Ausgangpegelregelung

• Kopfhörerausgang mit Niveauregelung

• VU-Meter mit LEDs für Masterausgang

3. Sicherheitshinweise

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Setzen Sie das Gerät nicht in der Nähe von Hitzequellen.

• Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.

• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.

• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

• Halten Sie die Netzleitung von anderen Kabeln fern.

• Stellen Sie die Schiebeschalter und die Lautstärkeregler auf 0 ehe Sie das Gerät einschalten.

• Beachten Sie, dass das Gerät ausgeschaltet ist, ehe Sie es mit dem Netz verbinden.

• Schalten Sie den Verstärker als erstes Gerät ab und als letztes Gerät ein.

• Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.

• Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

• Halten Sie Kinder und Unbefugte vom Gerät fern.PROMIX230DSP HQPOWER

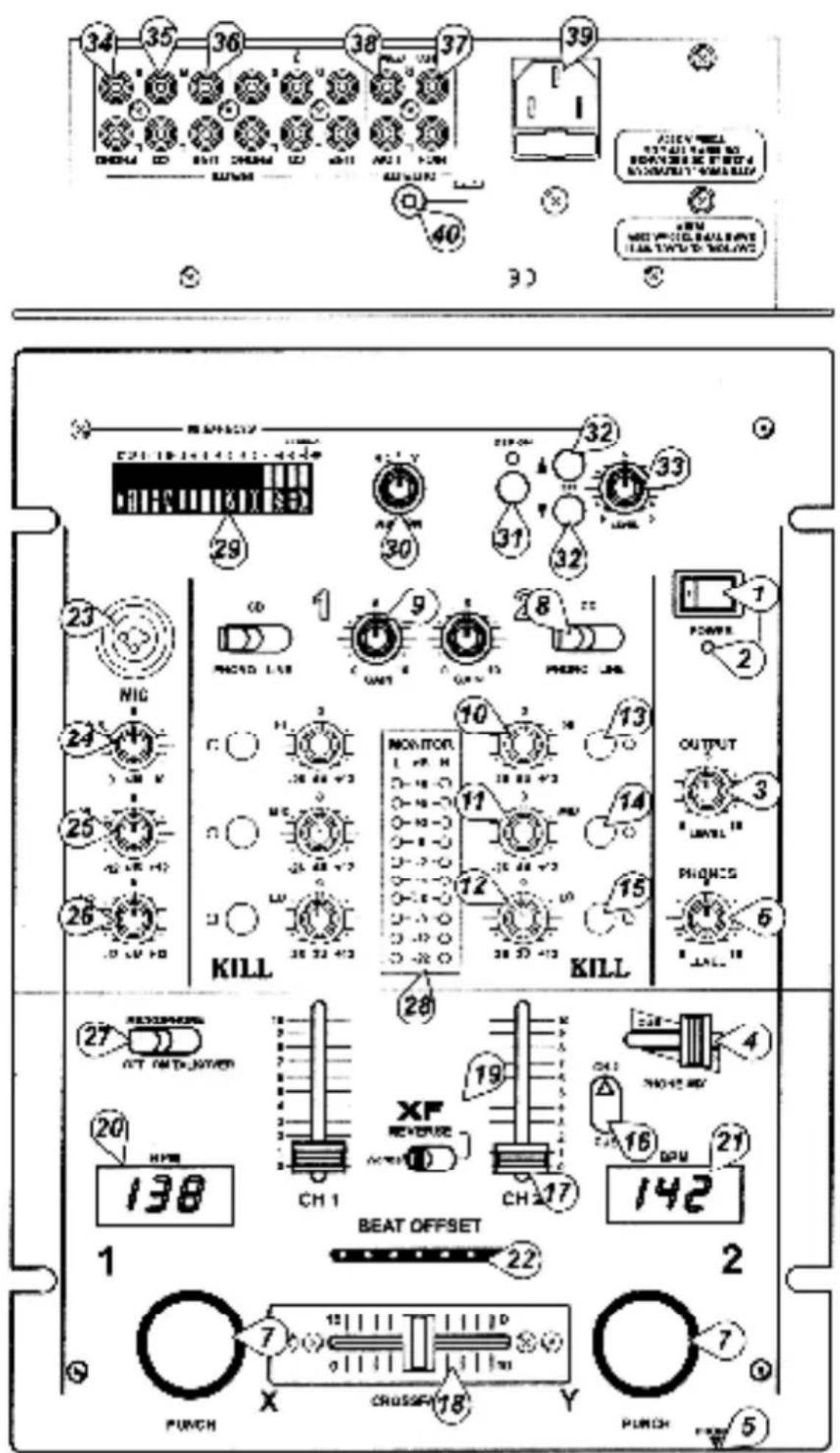

4. Bedienungen (siehe Abb. Seite 2)

1. Stromversorgungsschalter

Drücken Sie diesen Schalter, um das Gerät ein- und auszuschalten. Schalten Sie zuerst das Mischpult ein, ehe Sie den Verstärker einschalten.

2. Stromversorgungs-LED

Diese LED leuchtet wenn das Mischpult eingeschaltet ist.

Mit dieser Taste regeln Sie das allgemeine Niveau, dass das Mischpult bei den Masterausgängen verlässt.

Drehen Sie diese Taste nach links, um das Cue-Signal zum Kopfhörer- und Monitordisplay zu senden. Drehen Sie diese Taste nach rechts, um das Ausgangsignal zum Kopfhörer und Monitor zu senden. Bei einem Parameter zwischen den zwei Extremitäten bekommen Sie eine variable Mischung vom Cue Eingangsignal und dem Mischpultausgang.

5. Eingang Kopfhörer (Standard ¼” Telefonstecker)

Stereo Telefoneingang montiert auf der Frontplatte (Kanal links = Spitze, Kanal rechts = Ring, Erdung = Hülse, min. Impedanz = 32 , Ausgangsniveau = 50 mW).

Regeln Sie das Ausgangsniveau zum Kopfhörer mit dieser Taste.

Drücken Sie, um einen Effekt einzuschalten indem Sie das Programm von der einen Seite des Crossfaders auf die andere Seite übertragen.

8. Wahlschalter Eingang

jeder Eingangskanal verfügt über drei Stereo-Eingangoptionen. Mit diesem Schalter wählen Sie, welchen Eingang Sie verwenden. Beide Kanäle verfügen über 1 Phono-Eingang, 1 CD-Eingang und 1 Linieneingang.

Jeder Eingangskanal verfügt über eine Verstärkungsregelung mit einem Bereich von < - 80 dB ~ + 10 dB, um verschiedene Eingangniveaus zu kompensieren. Der 3-Band-Equalizer bietet nicht nur eine Boost-Funktion von 12dB, sondern jedes EQ-Band hat einen Dämpfungsfaktor bis zu 26dB mit dem Sie die niedrigen und die hohen Frequenzen abschwächen können.

Dämpfung und Verstärkung der hohen Frequenzen.

Dämpfung und Verstärkung der Mittenfrequenzen.

Dämpfung en Verstärkung der niedrigen Frequenzen.

Entfernt sofort die hohen Frequenzen aus dem Eingangssignal, ungeachtet der HI EQ-Regelung.

Entfernt sofort die Mittenfrequenzen aus dem Eingangssignal, ungeachtet der MID EQ-Regelung.

Entfernt sofort die niedrigen Frequenzen aus dem Eingangssignal, ungeachtet der LO EQ-Regelung.

Mit diesem Schalter wählen Sie das Eingangssignal des entsprechenden Kanals und sendet dieses zum Cue-Kanal des Kopfhörers und Monitors.

Mit diesem Schalter können Sie das Mischniveau vom Eingang zum Kopfhörerausgang bestimmen.

Crossfader zwischen zwei Eingangskanälen. Das Signal ändert sich nur ab dem Mittelpunkt.

19. CROSSFADER (X) REVERSE

Dieser Schalter kehrt den Effekt des Crossfaders um. ABS (automatischer Beatsensor) BPM-Display: Beide Kanäle verfügen über ein 3-stelliges Display, das die Beats per Minute des entsprechenden Kanals mit einer Genauigkeit von +/- 1 Schlag anzeigt. ABS wird jede 2,5 Sekunden aktualisiert. Dieses Display hilft Ihnen beim Abstimmen der Schläge, das Heißt, das Synchronisieren der Schläge beider Kanäle mit dem Pitch-Regler. Für die besten Ergebnisse verwenden Sie am besten Titel mit einem starken und konstanten Beat. Titel mit einem schwachen Beat werden schwierig vom ABS wahrgenommen und können falsche Werte verursachen.PROMIX230DSP HQPOWER

Dies ist ein zusätzliches visuelles Hilfsmittel, um die Beats zweier Kanäle zu synchronisieren. Die 7 LEDs leuchten eine nach der anderen ab dem Kanal mit den meisten Beats. Zum Beispiel: Hat Kanal 1 mehr Beats, dann leuchten die LEDs ab links. Umgekehrt leuchten die LEDs ab rechts wenn Kanal 2 mehr Beats hat. Bei synchronisierten Schlägen auf beiden Kanälen leuchtet die blaue LED in der Mitte. Achtung: Dieses Display leuchtet nur wenn der Unterschied in Beats kleiner ist als 10 BPM. Bei einem größeren Unterschied leuchtet dieses Display nicht.

Diese Kombination eines XLR- und ¼” Telefonsteckereingangs bietet einen symmetrischen und unsymmetrischen Anschluss.

24. Mikrofonverstärkung

Diese Taste regelt das Niveau des Mikrofons. Sie können nicht nur Mikrofone mit hoher sondern auch mit niedriger Impedanz verwenden (bis zu 600 , Bereich < -30 dB ~ + 52 dB).

25. EQ-Regelung HI für das Mikrofon

Dämpfung und Verstärkung der hohen Frequenz für das Mikrofon.

26. EQ-Regelung LO für das Mikrofon

Dämpfung und Verstärkung der niedrigen Frequenz für das Mikrofon. übermäßige Bässe können Übersteuerung verursachen. Wenn dies der Fall ist, kompensieren Sie dies am besten indem Sie die Verstärkungsregelung verringern.

27. Funktionsschalter Mikrofon

Mit diesem Schalter wählen Sie eine bestimmte Funktion. OFF: schaltet das Mikrofon aus. ON: schaltet das Mikrofon ein. O’RIDE: diese Funktion verringert den aktiven Kanal automatisch um 12dB sobald das Mikrofon verwendet wird.

28. Schallpegelmessgerät

Ein LED-Messgerät mit 10 Niveaus mit einem Bereich von - 22 ~ + 8 dB. Digitaler Signalprozessor (DSP)

LCD-Display (2 Zeilen, 16 Zeichen), das alle 99 Presets (Vorwahl) und das Niveau des Audio-Einganges anzeigt. Die obere Zeile dient als analoges Schallpegelmessgerät. Das angezeigte Audioniveau hängt nicht von der ausgewählten Vorwahl ab. Ist der Effekt ausgeschaltet, dann erscheint [EFFECT MUTED]. Die untere Zeile zeigt die ausgewählte Vorwahl zusammen mit der Nummer und dem Namen an (siehe Liste, Seite 3).

Mit diesem Schalter wählen Sie, welches Eingangssignal Sie zum DSP senden.

Schalten Sie den Effekt mit dieser Taste ein oder aus.

Mit diesen Tasten wählen Sie den Effekt. Halten Sie die Taste gedrückt, um schnell durch die Effekte zu scrollen.

Mit dieser Taste regeln Sie die Menge des Effekts.

Stereo Phono-Eingänge (Impedanz = 47k , Eingangsempfindlichkeit = 5,5 mV rms (- 42 dBu) max.).

37. Unsymmetrische Masterausgänge (High)

Der Stereo-Ausgang geht über Standard unsymmetrische Phono-Anschlüsse. Niveau = + 6 dBu (1,55 V rms), Ausgangsimpedanz = < 50 , Lastimpedanz = 5k max.

38. Unsymmetrische Masterausgänge (Low)

Der Ausgang geht über Standard unsymmetrische Phono-Anschlüsse. Niveau = 0 dBu (775 mV rms), Ausgangsimpedanz = < 50 , Lastimpedanz = 5k max.

39. Stromversorgungseingang

Dies ist ein Standard IEC-Anschluss für die Netzleitung. Der Verbrauch dieses Mischpults beträgt 15 V.PROMIX230DSP HQPOWER

Bei Erdschleife-Problemen, trennen Sie die Erdung NICHT von den angeschlossenen Geräten ehe Sie die Bedienungsanleitung dieser Geräte gelesen haben. Die meisten Verstärker verfügen über einen Schalter, der die Erdung ausschaltet oder wurden entworfen, um diese Erdschleife-Probleme zu vermeiden. Beachten Sie, dass das Mischpult mit einer Steckdose ohne Brummen, die Sie nur für das Mischpult verwenden, verbunden ist. Halten Sie das Mischpult möglichst weit von Leuchtstoffröhren, Kühlschränken, usw. entfernt. Der IEC-Anschluss des Mischpultes verfügt über eine interne 20mm-Sicherung. Ersetzen Sie eine Sicherung durch eine Sicherung desselben Typs und derselben Leistung (siehe Rückseite des Mischpults). Trennen Sie das Mischpult vor dem Sicherungswechsel vom Netz.

Erdung für die Geräte, die Sie anschließen möchten, z.B. Plattenspieler.

Parameter Mic Phono CD/Line Empfindlichkeit - 52 dBu (2 mV) - 42 dBu (5,5 mV) - 8 dBu (300 mV) Eingangsimpedanz 2k 47k 50k Signal-/Rauschabstand > 65 dB > 75 dB 64 dB Frequenzrespons 20 Hz ~ 26k Hz RIAA 20 Hz ~ 26k Hz THD < 0,05 % < 0,005 % EQ Mikrofon HI = ± 12 dB @ 6k Hz LO = ± 12 dB @ 80 Hz Mikrofon Override-Funktion - 12 dB auf Musikkanäle EQ Musikkanäle HI = ± 12 dB - 26 dB @ > 10k Hz MID = ± 12 dB @ 1k Hz - 26 dB @ 1k Hz LO = ± 12 dB - 26 dB @ < 100 Hz Kopfhörer Last 32 min. Leistung 125 mW (2,0 V rms) @ 32 Ausgang (unsymmetrisch) Low 0 dBu (0,775 mV rms) High + 6 dBu (1,55 V rms) Max. Ausgang (ohne Verzerrung) + 16 dBu (4,88 V rms) Kopfhörer Last 32 min. Leistung 125 mW (2,0 V rms) @ 32 Abmessungen 254 x 120 x 341 mm Gewicht 4,2 kg Stromversorgung 230 VAC / 50 Hz Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe www.hqpower.com. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
