BEDIENUNGSANLEITUNG SBM 18 SANITAS

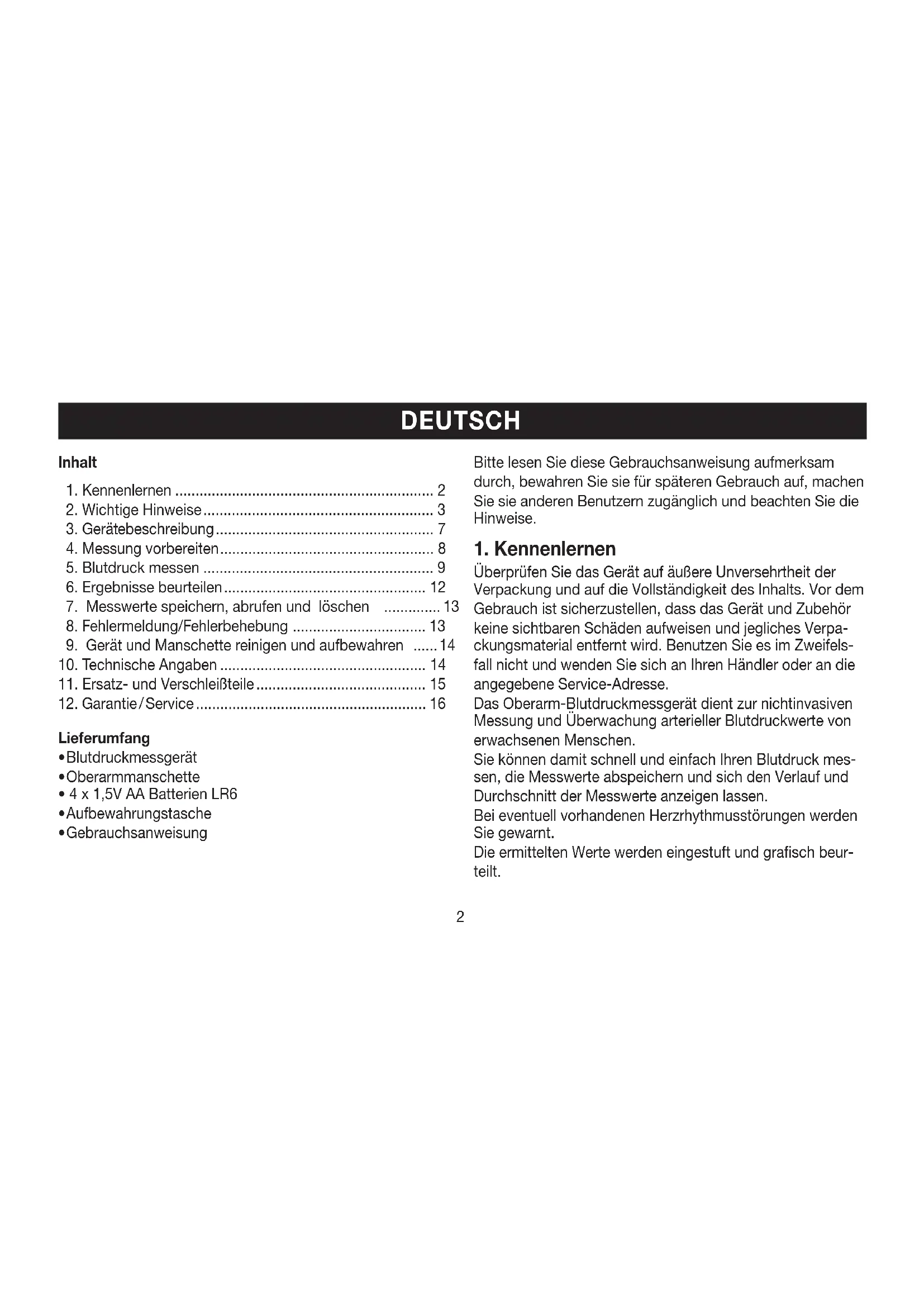

Blutdruckmessgerät Gebrauchsanweisung ....................................................2

• Gebrauchsanweisung Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Überprüfen Sie das Gerät auf äußere Unversehrtheit der Verpackung und auf die Vollständigkeit des Inhalts. Vor dem Gebrauch ist sicherzustellen, dass das Gerät und Zubehör keine sichtbaren Schäden aufweisen und jegliches Verpa- ckungsmaterial entfernt wird. Benutzen Sie es im Zweifels- fall nicht und wenden Sie sich an Ihren Händler oder an die angegebene Service-Adresse. Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen. Sie können damit schnell und einfach Ihren Blutdruck mes- sen, die Messwerte abspeichern und sich den Verlauf und Durchschnitt der Messwerte anzeigen lassen. Bei eventuell vorhandenen Herzrhythmusstörungen werden Sie gewarnt. Die ermittelten Werte werden eingestuft und grafisch beur- teilt. DEUTSCH

6. Ergebnisse beurteilen .................................................. 12

7. Messwerte speichern, abrufen und löschen .............. 13

8. Fehlermeldung/Fehlerbehebung ................................. 13

9. Gerät und Manschette reinigen und aufbewahren ...... 14

10. Technische Angaben ................................................... 14

11. Ersatz- und Verschleißteile .......................................... 15

2. Wichtige Hinweise

Zeichenerklärung In der Gebrauchsanweisung, auf der Verpackung und auf dem Typschild des Geräts und des Zubehörs werden fol- gende Symbole verwendet: Vorsicht Hinweis Hinweis auf wichtige Informationen Gebrauchsanweisung beachten Anwendungsteil Typ BF Gleichstrom Entsorgung gemäß Elektro- und Elektro- nik-Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment)

Verpackung umweltgerecht entsorgen Hersteller Storage/Transport Zulässige Lagerungs- und Transporttem- peratur und -luftfeuchtigkeit Operating Zulässige Betriebstemperatur und -luft- feuchtigkeit IP21 Geschützt gegen feste Fremdkörper, 12,5mm Durchmesser und größer und gegen senkrechtes Tropfwasser

Seriennummer CE-Kennzeichnung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und natio- nalen Richtlinien. Hinweise zur Anwendung

Um eine Vergleichbarkeit der Werte zu gewährleisten, mes- sen Sie Ihren Blutdruck immer zu gleichen Tageszeiten.

• Mindestens 30 Minuten vor der Messung sollten Sie nicht essen, trinken, rauchen oder sich körperlich betätigen.

• Ruhen Sie sich vor der ersten Blutdruckmessung immer 5Minuten aus!4

• Wenn Sie darüber hinaus mehrere Messungen nacheinan- der durchführen möchten, warten Sie zwischen den ein- zelnen Messungen jeweils immer mindestens 1 Minute.

• Wiederholen Sie die Messung im Falle zweifelhaft gemes- sener Werte.

• Die von Ihnen selbst ermittelten Messwerte können nur zu Ihrer Information dienen – sie ersetzen keine ärztliche Untersuchung! Besprechen Sie Ihre Messwerte mit dem Arzt, begründen Sie daraus auf keinen Fall eigene medi- zinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!

• Eine Verwendung des Blutdruckmessgeräts außerhalb des häuslichen Umfelds oder unter dem Einfluss von Bewegung (z.B. während der Fahrt in einem Auto, Kran- kenwagen oder Helikopter sowie während der Ausübung von körperlichen Aktivitäten wie Sport) kann die Mess- genauigkeit beeinflussen und zu Messfehlern führen.

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu wer- den, es sei denn, sie werden durch eine für Ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder soll- ten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

• Verwenden Sie das Blutdruckmessgerät nicht bei Neuge- borenen und Präeklampsie-Patientinnen. Vor Anwendung des Blutdruckmessgerätes in der Schwangerschaft emp- fehlen wir eine Abstimmung mit dem Arzt.

• Erkrankungen des Herz-Kreislaufsystems können zu Fehl- messungen bzw. zu Beeinträchtigungen der Messgenau- igkeit führen. Ebenso der Fall ist dies bei sehr niedrigem Blutdruck, Diabetes, Durchblutungs- und Rhythmusstö- rungen sowie bei Schüttelfrost oder Zittern.

• Das Blutdruckmessgerät darf nicht im Zusammenhang mit einem Hochfrequenz-Chirurgiegerät verwendet wer- den.

• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Oberarmes.

• Beachten Sie, dass es während des Aufpumpens zu einer Funktionsbeeinträchtigung des betroffenen Gliedmaßes kommen kann.

• Die Blutzirkulation darf durch die Blutdruckmessung nicht unnötig lange unterbunden werden. Bei einer Fehlfunktion des Gerätes nehmen Sie die Manschette vom Arm ab.

• Vermeiden Sie das mechanische Einengen, Zusammen- drücken oder Abknicken des Manschettenschlauches.

• Verhindern Sie einen anhaltenden Druck in der Man- schette sowie häufige Messungen. Eine dadurch resul- tierende Beeinträchtigung des Blutflusses kann zu Verlet- zungen führen.5

• Achten Sie darauf, dass die Manschette nicht an einem Arm angelegt wird, dessen Arterien oder Venen in medi- zinischer Behandlung sind, z.B. intravaskulärer Zugang bzw. eine intravaskuläre Therapie oder ein arteriovenöser (A-V-) Nebenschluss.

• Legen Sie die Manschette nicht bei Personen an, die eine Brustamputation hatten.

• Legen Sie die Manschette nicht über Wunden an, da dies zu weiteren Verletzungen führen kann.

• Legen Sie die Manschette ausschließlich am Oberarm an. Legen Sie die Manschette nicht an anderen Stellen des Körpers an.

• Sie können das Blutdruckmessgerät ausschließlich mit Batterien betreiben.

• Die Abschaltautomatik schaltet das Blutdruckmess- gerät zur Schonung der Batterien aus, wenn innerhalb 30Sekunden keine Taste betätigt wird.

• Das Gerät ist nur für den in dieser Gebrauchsanweisung beschriebenen Zweck vorgesehen. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder fal- schen Gebrauch verursacht wurden. Hinweise zur Aufbewahrung und Pflege

• Das Blutdruckmessgerät besteht aus Präzisions- und Elek tronik-Bauteilen. Die Genauigkeit der Messwerte und Lebens dauer des Gerätes hängt ab vom sorgfältigen Um- gang: – Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstrahlung. – Lassen Sie das Gerät nicht fallen. – Benutzen Sie das Gerät nicht in der Nähe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen. – Verwenden Sie nur die mitgelieferte oder originale Ersatz- Manschetten. Ansonsten werden falsche Messwerte ermittelt.

• Falls das Gerät über einen längeren Zeitraum nicht be- nutzt wird, wird empfohlen, die Batterien zu entfernen. Hinweise zum Umgang mit Batterien

• Wenn Flüssigkeit aus einer Batteriezelle mit Haut oder Augen in Kontakt kommt, die betroffene Stelle mit Wasser auswaschen und ärztliche Hilfe aufsuchen.

Verschluckungsgefahr! Kleinkinder könnten Batte- rien verschlucken und daran ersticken. Daher Batterien für Kleinkinder unerreichbar aufbewahren!6

• Auf Polaritätskennzeichen Plus (+) und Minus (-) achten.

• Wenn eine Batterie ausgelaufen ist, Schutzhandschuhe anziehen und das Batteriefach mit einem trockenen Tuch reinigen.

• Schützen Sie Batterien vor übermäßiger Wärme.

Explosionsgefahr! Keine Batterien ins Feuer werfen.

• Batterien dürfen nicht geladen oder kurzgeschlossen wer- den.

• Bei längerer Nichtbenutzung des Geräts die Batterien aus dem Batteriefach nehmen.

• Verwenden Sie nur denselben oder einen gleichwertigen Batterietyp.

• Immer alle Batterien gleichzeitig auswechseln.

• Keine Akkus verwenden!

• Keine Batterien zerlegen, öffnen oder zerkleinern. Hinweise zu Reparatur und Entsorgung

• Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie die verbrauchten Batterien an den dafür vorgesehenen Sammelstellen.

• Öffnen Sie nicht das Gerät. Bei Nichtbeachten erlischt die Garantie.

• Das Gerät darf nicht selbst repariert oder justiert werden. Eine einwandfreie Funktion ist in diesem Fall nicht mehr gewährleistet.

• Reparaturen dürfen nur vom Kundenservice oder autori- sierten Händlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.

• Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Hinweise zu Elektromagnetischer Verträglichkeit

• Das Gerät ist für den Betrieb in allen Umgebungen geeig- net, die in dieser Gebrauchsanweisung aufgeführt sind, einschließlich der häuslichen Umgebung.

• Das Gerät kann in der Gegenwart von elektromagneti- schen Störgrößen unter Umständen nur in eingeschränk- tem Maße nutzbar sein. Infolgedessen können z.B. Feh- lermeldungen oder ein Ausfall des Displays/Gerätes auftreten.7

• Die Verwendung dieses Gerätes unmittelbar neben ande- ren Geräten oder mit anderen Geräten in gestapelter Form sollte vermieden werden, da dies eine fehlerhafte Betriebsweise zur Folge haben könnte. Wenn eine Ver- wendung in der vorgeschriebenen Art dennoch notwendig ist, sollten dieses Gerät und die anderen Geräte beobach- tet werden, um sich davon zu überzeugen, dass sie ord- nungsgemäß arbeiten.

• Die Verwendung von anderem Zubehör, als jenem, wel- ches der Hersteller dieses Gerätes festgelegt oder bereit- gestellt hat, kann erhöhte elektromagnetische Störaus- sendungen oder eine geminderte elektromagnetische Störfestigkeit des Gerätes zur Folge haben und zu einer fehlerhaften Betriebsweise führen.

• Eine Nichtbeachtung kann zu einer Minderung der Leis- tungsmerkmale des Gerätes führen.

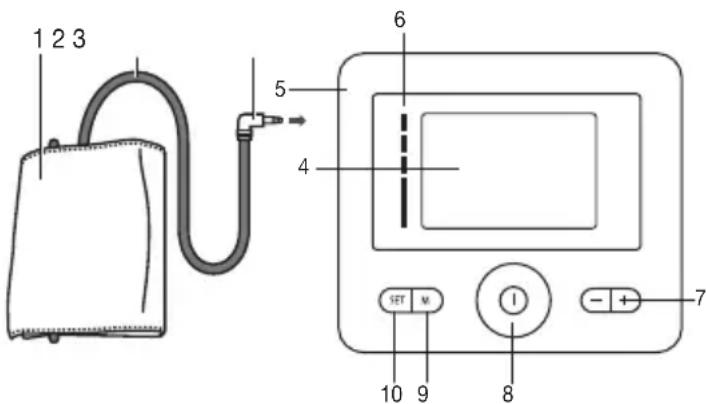

3. Gerätebeschreibung

5. Anschluss für Manschettenstecker

10. Einstellungstaste SET8

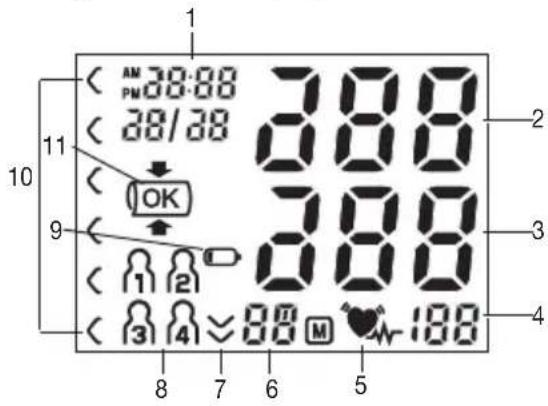

Anzeigen auf dem Display:

1. Uhrzeit und Datum

2. Systolischer Druck

3. Diastolischer Druck

4. Ermittelter Pulswert

5. Symbol Herzrhythmusstörung

6. Speicheranzeige: Durchschnittswert ( ), morgens ( ),

abends ( ), Nummer des Speicherplatzes

10. Risiko-Indikator

11. Manschettensitzkontrolle

4. Messung vorbereiten

• Öffnen Sie den Deckel des Batterie- faches.

• Legen Sie vier Batterien vom Typ 1,5V AA (Alkaline Type LR6) ein. Achten Sie unbedingt darauf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederauflad- baren Akkus.

• Schließen Sie den Batteriefachdeckel wieder sorgfältig.

• Alle Displayelemente werden kurz angezeigt, 24 h blinkt im Display. Stellen Sie nun wie im Folgenden beschrieben Datum und Uhrzeit ein. Wenn die Batteriewechselanzeige dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batte- rien erneuern. Sobald die Batterien aus dem Gerät entfernt werden, muss die Uhrzeit neu eingestellt werden.9 Batterie Entsorgung

• Die verbrauchten, vollkommen entladenen Batterien müs- sen Sie über speziell gekennzeichnete Sammelbehälter, Sondermüllannahmestellen oder über den Elektrohändler entsorgen. Sie sind gesetzlich dazu verpflichtet, die Bat- terien zu entsorgen.

• Diese Zeichen finden Sie auf schadstoffhaltigen Batterien: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber Stundenformat, Datum und Uhrzeit einstellen Sie sollten Datum und Uhrzeit unbedingt einstellen. Nur so können Sie Ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen. Das Menü zum Vornehmen der Einstellungen können Sie auf zwei verschiedene Wege aufrufen:

• Vor der ersten Nutzung und nach jedem Batterie- wechsel: Wenn Sie Batterien in das Gerät einlegen, gelangen Sie automatisch in das entsprechende Menü.

• Bei bereits eingelegten Batterien: Halten Sie am ausgeschalteten Gerät die Einstel- lungstaste SET für ca. 5 Sekunden gedrückt. Zur Einstellung von Datum und Uhrzeit gehen Sie wie folgt vor:

• Legen Sie die Batterien ein, oder drücken Sie länger als 5 Sekunden die Einstellungstaste SET bei bereits eingeleg- ten Batterien.

• Stellen Sie mit den Funktionstasten -/+ 24h oder 12h Modus ein. Bestätigen Sie mit SET. Das Jahr beginnt zu blinken. Stellen Sie mit den Funktionstasten -/+ das Jahr ein und bestätigen Sie mit SET.

• Stellen Sie Monat, Tag, Stunde und Minute ein und bestä- tigen Sie jeweils mit der Einstellungstaste SET.

• Das Blutdruckmessgerät schaltet sich automatisch ab.

Bringen Sie das Gerät vor der Messung auf Raum- temperatur. Sie können die Messung am linken oder rechten Arm durch- führen. Manschette anlegen Legen Sie die Manschette am entblößten Oberarm an. Die Durchblutung des Arms darf nicht durch zu enge Kleidungsstücke oder Ähnliches eingeengt sein.10 Die Manschette ist am Oberarm so zu platzieren, dass der untere Rand 2 – 3 cm über der Ellen beuge und über der Arterie liegt. Der Schlauch weist zur Hand- flächenmitte. Legen Sie nun das freie Ende der Manschette eng, aber nicht zu stramm um den Arm und schließen Sie den Klettverschluss. Die Manschette sollte so stramm angelegt sein, dass noch zwei Finger unter die Manschette passen. Stecken Sie nun den Manschetten- schlauch in den Anschluss für den Manschettenstecker. Diese Manschette ist für Sie geeignet, wenn nach Anlegen der Manschette die Index-Markierung

) innerhalb des OK-Bereichs liegt. Wenn Sie die Messung am rechten Oberarm durchfüh- ren, befindet sich der Schlauch an der Innenseite Ihres Ellenbogens. Achten Sie darauf, dass Ihr Arm nicht auf dem Schlauch liegt. Der Blutdruck kann sich zwischen dem rechten und linken Arm unterscheiden, daher können auch die gemessenen Blutdruckwerte unterschiedlich sein. Führen Sie die Mes- sung immer am selben Arm durch. Falls sich die Werte zwischen den beiden Armen sehr deut- lich unterscheiden, sollten Sie mit Ihrem Arzt absprechen, welchen Arm Sie für die Messung verwenden. Achtung: Das Gerät darf nur mit der Original-Manschette betrieben werden. Die Manschette ist für einen Armumfang von 22 bis 36 cm geeignet. Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor der ersten Blutdruckmessung immer 5Minuten aus! Ansonsten kann es zu Abweichungen kommen.11

• Wenn Sie darüber hinaus mehrere Messungen nachei- nander durchführen möchten, warten Sie zwischen den einzelnen Messungen jeweils immer mindestens 1 Minute.

• Sie können die Messung im Sitzen oder im Liegen durch- führen. Achten Sie in jedem Falle darauf, dass sich die Manschette in Herzhöhe befindet.

• Sitzen Sie zur Blutdruckmessung bequem. Lehnen Sie Rücken und Arme an. Kreuzen Sie die Beine nicht. Stellen Sie die Füße flach auf den Boden.

• Um das Messergebnis nicht zu verfälschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen. Blutdruckmessung durchführen

• Legen Sie, wie zuvor beschrieben, die Manschette an und nehmen Sie die Haltung ein, in der Sie die Messung durchführen wollen.

• Starten Sie das Blutdruckmessgerät mit der START/ STOPP-Taste

• Die Manschette wird automatisch aufgepumpt. Der Man- schetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschetten druck nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls angezeigt.

• Während der gesamten Messung wird das Symbol für die Manschettensitzkontrolle angezeigt. Wenn die Manschette zu straff oder zu locker angebracht ist, wird und „ “ angezeigt. In diesem Fall wird die Messung nach ca. 5 Sekunden abgebrochen und das Gerät schal- tet sich aus. Bringen Sie die Manschette korrekt an und führen Sie eine neue Messung durch.

• Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt.

• Sie können die Messung jederzeit durch das Drücken der START/STOPP-Taste abbrechen.

• _ erscheint wenn die Messung nicht ordnungsgemäß durchgeführt werden konnte. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsan- weisung und wiederholen Sie die Messung.

• Wählen Sie nun durch Drücken der Speichertaste M den gewünschten Benutzerspeicher aus. Wenn Sie keine Auswahl des Benutzerspeichers vornehmen, wird das Messergebnis dem zuletzt verwendeten Benutzerspeicher zur Speicherung zugewiesen. Das entsprechende Symbol , , oder erscheint im Display.

Zum Abschalten drücken Sie die START/STOPP-Taste

Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 3 Minute automatisch ab. Warten Sie vor einer erneuten Messung mindestens 1 Minute!12

6. Ergebnisse beurteilen

Herzrhythmusstörungen: Dieses Gerät kann während der Messung eventuelle Stö- rungen des Herzrhythmus identifizieren und weist gegebe- nenfalls nach der Messung mit dem Symbol darauf hin. Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, anormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) können u.a. von Herzerkrankungen, Alter, körperlicher Ver- anlagung, Genuss mittel im Übermaß, Stress oder Mangel an Schlaf herrühren. Arrhythmie kann nur durch eine Unter- suchung bei Ihrem Arzt festgestellt werden. Wiederholen Sie die Messung, wenn das Symbol nach der Messung auf dem Display angezeigt wird. Bitte achten Sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Sollte das Symbol oft er- scheinen, wenden Sie sich bitte an Ihren Arzt. Selbstdiagno- se und -behandlung aufgrund der Messergebnisse können gefährlich sein. Befolgen Sie unbedingt die Anweisungen Ihres Arztes. Risiko-Indikator: Die Messergebnisse lassen sich gemäß nachfolgender Ta- belle einstufen und beurteilen. Diese Standardwerte dienen jedoch lediglich als allgemeine Richtlinie, da der individuelle Blutdruck bei verschiede- nen Personen und unterschiedlichen Altersgruppen usw. abweicht. Es ist wichtig, dass Sie Ihren Arzt in regelmäßigen Abstän- den zu Rate ziehen. Ihr Arzt teilt Ihnen Ihre individuellen Werte für einen normalen Blutdruck sowie den Wert mit, ab dem die Höhe des Blutdrucks als gefährlich einzustufen ist. Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet. Sollte sich der Wert von Systole und Diastole in zwei unter- schiedlichen Bereichen befinden (z.B. Systole im Bereich Hoch normal und Diastole im Bereich Normal) dann zeigt Ihnen die graphische Einteilung auf dem Gerät immer den höheren Bereich an, im beschriebenen Beispiel „Hoch normal“. Bereich der Blutdruckwerte Systole (in mmHg) Diastole (in mmHg) Maßnahme Stufe 3: starke Hypertonie ≥ 180 ≥ 110 einen Arzt auf- suchen Stufe 2: mittlere Hypertonie 160 – 179 100 – 109 einen Arzt auf- suchen13 Bereich der Blutdruckwerte Systole (in mmHg) Diastole (in mmHg) Maßnahme Stufe 1: leichte Hypertonie 140 – 159 90 – 99 regelmäßige Kontrolle beim Arzt Hoch normal 130 – 139 85 – 89 regelmäßige Kontrolle beim Arzt Normal 120 – 129 80 – 84 Selbstkontrolle Optimal < 120 < 80 Selbstkontrolle Quelle: WHO, 1999 (World Health Organization)

7. Messwerte speichern, abrufen und

löschen Die Ergebnisse jeder erfolgreichen Messung werden zusam- men mit Datum und Uhrzeit abgespeichert. Bei mehr als 30 Messdaten gehen die jeweils ältesten Messdaten verloren.

• Drücken Sie die Speichertaste M. Wählen Sie den ge- wünschten Benutzerspeicher ( ... ) durch erneutes Drücken der Speichertaste M.

• Durch Drücken der Funktionstaste + wird der Durch- schnittswert aller gespeicherten Messwerte des Benut- zerspeichers angezeigt. Durch weiteres Drücken der Funktionstaste + wird der Durchschnittswert der letz- ten 7 Tage der Morgen-Messung angezeigt. (Morgen:

5.00 Uhr – 9.00 Uhr, Anzeige

). Durch weiteres Drücken der Funktionstaste + wird der Durchschnittswert der letzten 7 Tage der Abend-Messung angezeigt. (Abend:

18.00 Uhr – 20.00 Uhr, Anzeige ). Durch weiteres

Drücken der Funktionstaste + werden die jeweils letzten Einzelmesswerte mit Datum und Uhrzeit angezeigt.

• Zum Abschalten drücken Sie die START/STOPP-Taste

• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich dieses automatisch nach 30 Sekunden ab.

• Wenn Sie den den kompletten Speicher des jeweiligen Nutzers löschen wollen, drücken Sie die Speicher taste M. Halten Sie nun für 5 Sekunden die Speichertaste M und die Einstellungstaste SET gleichzeitg gedrückt.

8. Fehlermeldung/Fehlerbehebung

Bei Fehlern erscheint auf dem Display die Fehlermeldung _. Fehlermeldungen können auftreten, wenn

• der Puls nicht korrekt erfasst werden konnte: 1;

• wenn keine Messung möglich war: 2;

• die Manschette zu stark bzw. zu schwach angelegt ist:

• Fehler während der Messung auftreten: 4;

• der Aufpumpdruck höher als 300 mmHg ist: 5;

• ein Systemfehler vorliegt. Wenden Sie sich bei dieser Fehlermeldung bitte an den Kundenservice : 6.

• die Batterien fast verbraucht sind: .14 Wiederholen Sie in diesen Fällen die Messung. Achten Sie darauf, dass der Manschettenschlauch ordnungsgemäß eingesteckt ist und Sie sich während der Messung nicht bewegen oder sprechen. Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

9. Gerät und Manschette reinigen und

• Reinigen Sie das Gerät und die Manschette vorsichtig nur mit einem leicht angefeuchteten Tuch.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel.

• Sie dürfen Gerät und Manschette auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät und die Manschette beschädigt.

• Wenn Sie Gerät und Manschette aufbewahren, dürfen keine schweren Gegenstände auf dem Gerät und der Manschette stehen. Entnehmen Sie die Batterien. Der Manschettenschlauch darf nicht scharf abgeknickt wer- den.

10. Technische Angaben

Modell-Nr. SBM 18 Messmethode Oszillometrisch, nicht invasive Blut- druckmessung am Oberarm Messbereich Manschettendruck 0-300 mmHg, systolisch 50-280 mmHg, diastolisch 30-200 mmHg, Puls 40-199 Schläge /Minute Genauigkeit der Anzeige systolisch ± 3 mmHg, diastolisch ± 3 mmHg, Puls ± 5 % des angezeigten Wertes Messunsicherheit max. zulässige Standardabweichung gemäß klinischer Prüfung: systolisch 8 mmHg / diastolisch 8 mmHg Speicher 4 x 30 Speicherplätze Abmessungen L 110 mm x B 112 mm x H 53 mm Gewicht Ungefähr 341 g (ohne Batterien, mit Manschette) Manschettengröße 22 bis 36 cm Zul. Betriebs- bedingungen +10 °C bis +40 °C, 10-85% relative Luft- feuchte (nicht kondensierend) Zul. Aufbewah- rungsbedingungen -20 °C bis +55 °C, 10-90% relative Luft- feuchte, 800-1050 hPa Umgebungsdruck Stromversorgung 4 x 1,5 V AA Batterien Batterie-Lebens- dauer Für ca. 300 Messungen, je nach Höhe des Blutdrucks bzw. Aufpumpdrucks15 Klassifikation Interne Versorgung, IP21, kein AP oder APG, Dauerbetrieb, Anwendungsteil Typ BF Die Seriennummer befindet sich auf dem Gerät oder im Bat- teriefach. Änderungen der technischen Angaben ohne Benachrichti- gung sind aus Aktualisierungsgründen vorbehalten.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 (Übereinstimmung mit CISPR 11, IEC61000-4-2, IEC 61000-4-3, IEC 61000-4-8) und unter- liegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit. Bitte beachten Sie dabei, dass tragbare und mobile HF-Kommunikationsein- richtungen dieses Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenser- vice-Adresse anfordern oder am Ende der Gebrauchsan- weisung nachlesen.

• Das Gerät entspricht der EU-Richtlinie für Medizinpro- dukte 93/42/EEC, dem Medizinproduktegesetz und den Normen EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechani- sche Blutdruckmesssysteme) und IEC80601-2-30 (Medi- zinische elektrische Geräte Teil 2 – 30: Besondere Festle- gungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale von automatisierten nicht invasiven Blutdruckmessgeräten).

• Die Genauigkeit dieses Blutdruckmessgerätes wurde sorgfältig geprüft und wurde im Hinblick auf eine lange nutzbare Lebensdauer entwickelt. Bei Verwendung des Gerätes in der Heilkunde sind messtechnische Kontrollen mit geeigneten Mitteln durchzuführen. Genaue Angaben zur Überprüfung der Genauigkeit können unter der Ser- vice-Adresse angefragt werden.

11. Ersatz- und Verschleißteile

Sie können die Ersatz- und Verschleißteile über die jewei- lige Serviceadresse unter der angegeben Materialnummer erwerben. Bezeichnung Artikel- bzw. Bestellnummer Standardmanschette (22 – 36 cm) 163.91216

12. Garantie / Service

Wir leisten 2 Jahre Garantie ab Kaufdatum für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• Im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen.

• Für Verschleißteile.

• Bei Eigenverschulden des Kunden.

• Sobald das Gerät durch eine nicht autorisierte Werkstatt geönet wurde. Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 2 Jahren ab Kaufdatum gegenüber der Hans Dinslage GmbH, Uttenweiler (Germa- ny) geltend zu machen. Bitte wenden Sie sich im Falle von Reklamationen an unseren Service unter folgendem Kontakt: Service Hotline: Tel.: +49 (0) 7374-915766 E-Mail: service@sanitas-online.de www.sanitas-online.de Fordern wir Sie zur Übersendung des defekten Produk- tes auf, ist das Produkt an folgende Adresse zu senden: NU Service GmbH Lessingstraße 10 b 89231 Neu-Ulm Germany Irrtum und Änderungen vorbehalten17 Included in delivery
