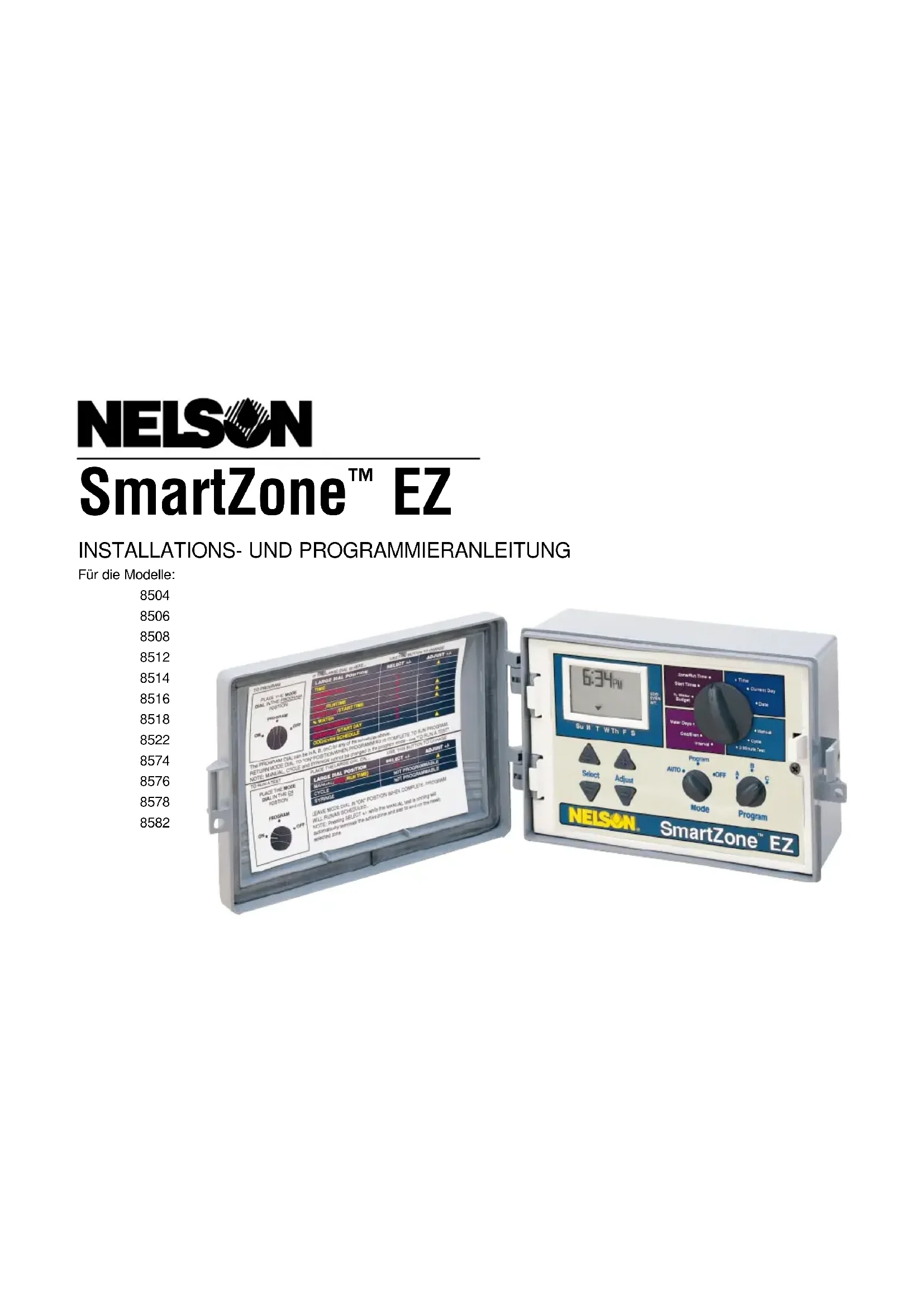

BEDIENUNGSANLEITUNG SmartZone EZ 8576 Nelson

INSTALLATIONS- UND PROGRAMMIERANLEITUNG

Für die Modelle:

8504

8506

8508

8512

8514

8516

8518

8522

8574

8576

8578

8582

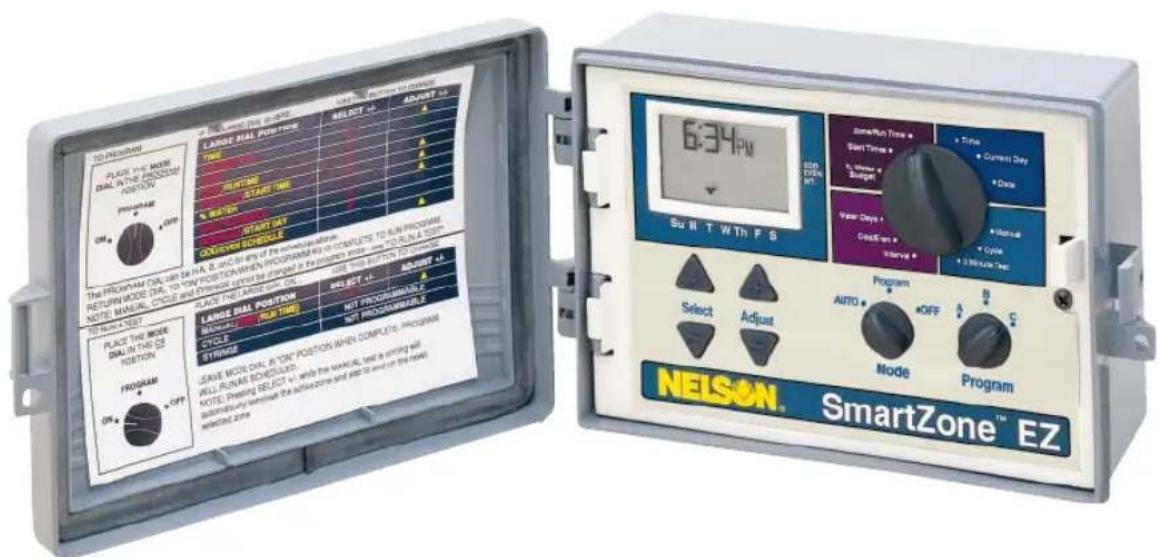

WIR FREUEN UNS, daß Sie die elektronische Bewässerungssteuerung SmartZone™ EZ gewählt haben. "EZ" steht für das Englische Wort "easy" - leicht, einfach und bedienungsfreundlich - und Sie werden schnell feststellen, warum wir unser Gerät so genannot haben. Wir sind)namlich überzeugt, daß dies die einfache und zuverlässigste Steuerung ist, die Sie je benutzen werden. Sie ist so "EZ", daß Sie these mit den verschiedenesten Funktionen vollgepackte Steuergerät wahrscheinlich auch ohne Anleitung installieren und programmieren konnen. Wir empfehlen Ihnen jeder, vor der Installation und Programmierung der Steuerung diese Hinweise sorgfältig durchzulesen, um alle Aspekte der SmartZone™ EZ-Steuerung auch wirklich voll ausnutzen zu konnen.

Sollten Sie in bezug auf ihre neue Smartzone™ EZ-Steuerung irgendwelche Fragen, Probleme oder Bemerkungen haben, so wenden Sie sichitte an unseren technischen Kundendienst unter der Rufnummer 1-800-NELSON8 (oder 1-800-635-7664; gebührenfrei innerhalb der U.S.A.).

Der Branchenführer fur Rasenbewässerungen seit 1911

HINWEIS: Im Bemühen, unsere Produkte ständig zu verbessern und zuactualisieren, können Funktionsmerkmale und technische Daten in thism Handbuch ohne vorherige Bekanntgabe geändert werden.

INHALTSVERZEICHNIS

Funktionsmerkmale 32

Installation 33-38

Klemmenleiste 34

Anschluß des Hauptventils oder des Pumpenstartrelais 34

Verdrahtung des Transformers 34-35

Anschluß des Regen-/Feuchtgkeitssensors 36

Anschluß der Batterie und Rücksetzen der Steuerung 37-38

Programmierung der SmartZone™ EZ-Steuerung 39-48

Ubersicht über die Programmierung 39

Bedienelemente der Frontplatte 40-41

Einstellen der Uhrzeit 42

Einstellen des Wochentags 42

Einstellen des Datum 42

Auswahlen der Zonen und Einstellen ihrer Bewasserungszeiten 42-43

Einstellen der Startzeiten 44

Einstellen von % Wasserbudget 44

Zeitplanung 45-46

Einstellen der Zeitplanungsoption "Tägliche Bewässerung" 46

Einstellen der Zeitplanungsoption

"Bewässerung an ungeraden/geraden Tagen" 47

Einstellen der Zeitplanungsoption

"Bewässerung in bestimmten Intervallen" 47

Programmüberprüfung 48

Ausschalten der Steuerung 48

Fortgeschrittene Funktionen 49-50

Manuelle Bewässerung einer Zone 49-50

Manuelle Ausfuhrung eines Programms 50

Ausfuhrung eines 3-Minuten-Testzyklus 50

Technische Daten 51-53

Störungsbeseitigung/Wartung 54

FCC-Regelungen 55

Garantie 56

FUNKTIONSMERKMALE

Professionelle Ausführung
- Benutzerfreundliche Wahlscheiben und Tasten für die Programmierung
- Groß, leicht lesbare LCD (Flüssigkristall)-Anzeige
- Nichtflüchtiger Speicher für die Programmspeicherung ohne Netz- oder Batteriespannung
3 unabhängige Programme
- 3 Startzeiten pro Programm (insgesamt 9 Starts)
- 3 Zeitplanungsoptionen (7-Tage-Kalender, ungerade/gerade, 1-30-Tage-Intervalle)
3 Testzyklen (manuell, Zyklus, 3-Minuten-Test)
- Programmierung des Wasserbudgets
- Programmierbare Bewässerungszeiten von 1 Minute bis zu 9 Stunden, 59 Minuten
- Exclusive Select&Adjust™ (Auswahlen und Einstellen) Programmierung
- Internet Transformer
- Zweijahresgarantie auf Material und Ausführung

INSTALLATIONSANLEITUNG

HINWEIS: These Anleitungen gelten für den Gebrauch in Gebäuden und im Freien.

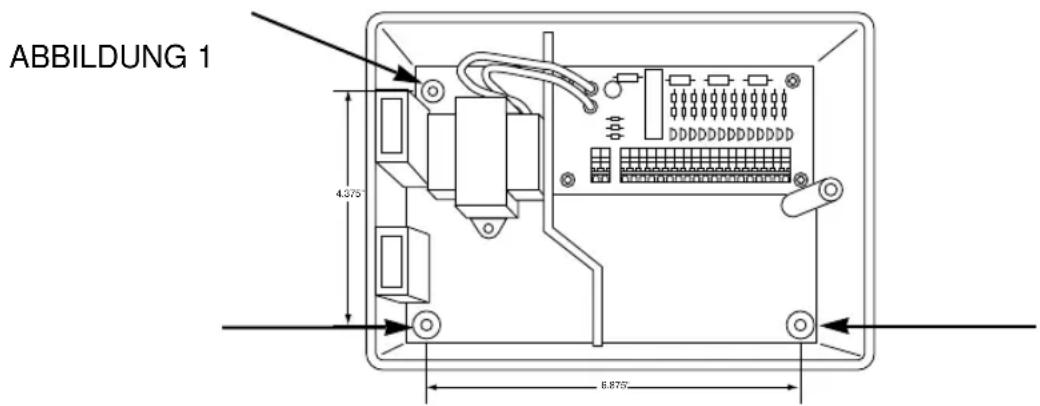

Installieren Sie die SmartZone™ EZ-Steuerung nach Möglichkeit auf Augenhöhe in der Höhe einer 110-V-Steckdose (220 V bei den Modellen 8574, 8576, 8578 und 8582) oder einer 110-V-Verdraughtungsquelle. Öffnen Sie die vordere Abdeckung (Frontplatte), indem Sie die Halterungsschraube losen und an der Lasche auf der rechten Seite der Frontplatteziehen, damit die Platte an ihren Scharnieren nach außen geschwenkt werden kann. Markieren Sie mit Hilfe der drei LÖcher im Gehäuse die Führungslocher in der Wand, und bohren Sie diese vor. Die beiden linken Lochführungen in der SmartZone™ EZ-Steuerung sind senkrecht ausgerichtet, damit das Steuergerät an einer Wandsäule befestigt werden kann (siehe Abbildung 1). Stecken Sie die Schrauben durch die LÖcher im Gehäuse, und schrauben Sie in die entsprechenden Vorbohrungen in der Wand.

HINWEIS: Zur Erleichterung der Installation kann die Frontplatte abgenommen werden, indem der Flachstecker aus der Schaltplatine entfernt und die Frontplatte aus ihren Scharnieren herausgezogen wird.

INSTALLATIONSANLEITUNG

Klemmenleiste

Alle Kabelverbindungen für Zonen-, Pumpen- und Sensorleitungen im Innern der SmartZone™ EZ-Steuerung können ohne Werkzeuge hergestellt werden. Drücken Sie mit einem Stift oder einem kleinen Schraubenzieher auf den Hebel der Klemmenleiste, und führen Sie den Draht auf der Unterseite ein. Die Klemmenleisten der SmartZone™ EZ-Steuerung sind für Dühte mit einem maximalen Querschnitt von 4,8 mm (12 AWG) ausgelegt.

Anschluß des Hauptventils oder des Pumpenstartrelais

Die SmartZone™ EZ-Steuerung ist mit einem Gemeinschaftsstromkreis ausgestattet, mit dem entweder ein Pumpenstartrelais oder ein Hauptventil betrieben werden kann. Schreiben Sie einen Draht vom Pumpenstartrelais an COM (die gemeinsame Leitung) an der Klemmenleiste, den anderen Draht an das PMP/MV (Pumpen-/Hauptventil) an der Klemmenleiste an. Spezifische Einzelheiten zur Installation enthalten Sieitte den Anleitungen des Herstellers des Pumpenstartrelais.

Verdraughtung des Transformers*

*110 V Wechselspannung in den Vereinigten Staaten, Kanada und Mexiko; 220 V Wechselspannung in Europa und Australien.

HINWEIS: Beachten Sie die einschlagigen lokalen Vorschriften, falls diese von den vorliegenden Anleitungen abweichen.

VORSICHT: Nehmen Sie das Gerät vor der Verdrahtung des Transformators von der 100-V-Stromquelle (220 V bei den Modellen 8574, 8576, 8578 und 8582) ab. Vor dem Anschluß des Transformators an die Stromquelle müssen alle Verdrahtungs- und Installationsarbeiten abgeschlossen sein. Dadurch werden unbeabsichtigte Kurzschlüsse, die zu einer Beschädigung des Steuergeräts führen können, vermieden.

VORSICHT: Primärisoliermaterial wird freigelegt wenn man die Frontplatte öffnet. Die Strom abschalten bevör diese Platte zu entfernen.

INSTALLATIONSANLEITUNG

Für die Modelle 8504, 8506, 8508, 8512:

Öffnen Sie die Frontplatte, um sich Zugang zum internen Transformator zu verschaffen. Führten Sie 110-V-Drachte durch die 13mm große Rohröffnung auf der Unterseite des Gehäuses. (Bei einer Feldverdraughtungen mussen die Wechselstromdritte mit einer bis zu mindestens 75^ ausgelegten Isolierung versehen sein.) Die Rohrleitung muß (im Einklang mit den lokalen Vorschriften) sicher am Gehäuse befestigt werden. Befestigen Sie die Wechselstromdritte mit Drahtschraubverbindern an den Transformatordrähten. Ferner ist darauf zu achten, daß der Blitzerungsdraht an dem grünen Erdungsdraht mit gelben Streifen befestigt ist.itte ziehen Sie in bezug auf die Erdungsvorschriften in ihrer Gegend die einschlögigen lokalen Bestimmungen heran. Bündeln Sie den Draht innerhalb der Schleife des Kabelbinders zusammen, und ziehen Sie den Kabelbinder fest an, damit keine losen Drahtenden mit den Sekundarschaltkreisen in Kontakt kommt. Der Transformator ist damit verdrahtet. Schalten Sie den Strom noch NICHT ein!

Für die Modelle 8574, 8576, 8578, 8582:

Öffnen Sie die Frontplatte, um sich Zugang zum internen Transformator zu verschaffen. Führten Sie 220-V-Drachte durch die 13mm große Rohröffnung auf der Unterseite des Gehäuses. (Bei einer Feldverdraughtung müssen die Wechselstromdrahte mit einer bis zu mindestens 75^ ausgelegten Isolierung versehen sein.) Die Rohrleitung muß (im Einklang mit den lokalen Vorschriften) sicher am Gehäuse befestigt werden. Verbinden Sie die Wechselstromdrahte mit der beigepackten Anschlußklemme, undziehen Sie die Schrauben an. Beachten Sie bei der Installation die richtige Polarität der Drahte (d.h. L1, L2 und Masseleiter). Bündeln Sie den Draht innerhalb der Schleife des Kabelbinders zusammen, undziehen Sie den Kabelbinder fest an, damit keine losen Drahtenden mit den Sekundärshaltkreisen in Kontakt kommt. Der Transformer ist damit verdrahtet. Schalten Sie den Strom noch NICHT ein!

HINWEIS: Eine nicht ordnungsgemäßErdung des Gerats kann zu schweren Schaden an der Steuerung und/oder Sachschaden führen und macht die Garantie unwirksam.

Für die Modelle 8514, 8516, 8518, 8522:

Der Transformer.wurde mit einem 1,8 m langen Wechselstromkabel mit Erdungsstecker vorverdrahtet. Wir empfehlen, keine Änderungen an thisem Anschluß vorzunehmen. Jedes Ersatzkabel muß den einschädigten lokalen Bestimmungen entsprechen, und das Gerät muß in jedem Fall vorschrifsmäßig geerdet werden.

INSTALLATIONSANLEITUNG

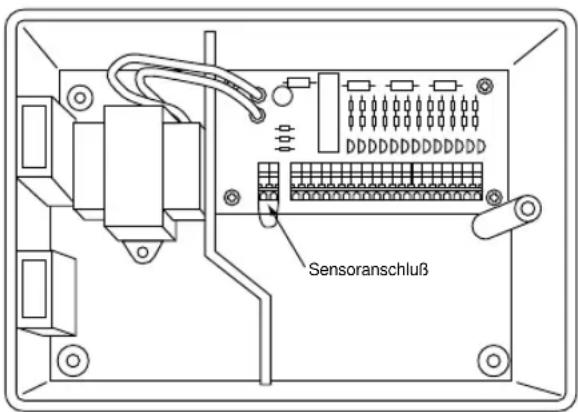

Anschluß des Regen-/Feuchtgkeitenssensors

Die SmartZone™ EZ-Steuerung ist so ausgerüstet, daß sie einen Sensor mit Ruhestromleitungen betreibt. Der Sensoranschluß am SmartZone™ EZ-Steuergerät ist der ersten ohne Werkzeug herstellbare Anschluß auf der Schaltplatine (siehe Abbildung 2). Zum Einbau eines Sensors entfern den den werkseitig vorinstallierten Steckbrückendraht von dem Sensoranschluß an der Klemmenleiste, und führen Sie die Sensordrähte ein. Spezifische Einzelheiten zur Installation entnahmen Sieitte den Anleitungen des Sensorherstellers.

ABBILDUNG 2

Wenn ein Sensor die Bewässerung unterbrochen hat, erscheint auf der LCD-Anzeige das Sensoranzeigesegment das Symbol erlischt, wenn der Sensor ausgetrocknet ist oder die Steuerung auf eine der manuellen Betriebsweisen eingestellt wurde (siehe S. 54). Das SmartZone™ EZ-Steuergerät nimmt den Betrieb auf der Basis des gewählten Programms wieder auf.

INSTALLATIONSANLEITUNG

Anschluß der Batterie und Rücksetzen der Steuerung

Verbinden Sie eine 9-V-Alkalibatterie mit dem Batterieanschluss, und setzen Sie die Batterie in die Batteriehalterung an der Rückseite der Frontplatte ein. Mit Hilfe der Batterie kann die

SmartZone™ EZ-Steuerung auch ohne Netzstrom programmiert werden, und sie hält bei einem Stromausfall die Uhrzeit aufrecht. Wenn keine Batterie installiert ist und der Strom ausfällt, geh die Uhrzeit im Steuergerät verloren. Die Batterie soll jährlich erneuert werden.

VORSICHT: Verwenden Sie ausschließlich 9-V-Alkalibatterien. 9-V-Nickel-Kadmium-Batterien können auslaufen oder explodieren und Körperverletzungen oder Sachschaden verursachen.

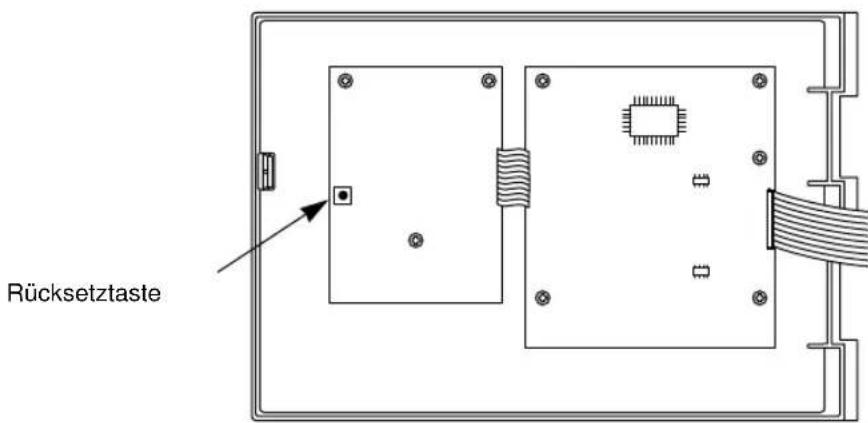

Betätigten Sie nach dem Einbau der Batterie die schwarze Rücksetztaste (siehe Seite 38) auf der Rückseite der vorderen Abdeckung, um das Steuergerät zurückzusetzen (dies hat keine Auswirkungen auf die Programme). Zum Rücksetzen der Steuerung auf ihre Voreinstellungen drücken Sie gleichzeitig die schwarze Rücksetztaste und die Taste AUSWÄHLEN Schlieben Sie die Frontplatte, ohne die Drahte zu beschädigen. Falls die Drahte etwas steif sind, sollen den Sie sie bereits zuvor zurechtbügen. Ziehen Sie zur Befestigung der Frontplatte am Gehäuse die Plattenschraube an. Stecken Sie das Wechselstromkabel für den Transformer ein, oder schalten Sie die Stromquelle ein.

HINWEIS: Da alle Programme im nichtflüchtigen Seicher untergebracht sind, gehen auch bei Stromausfälle keine programmierten Einstellungen verloren - selbst wenn keine Batterie eingesetzt wurde.

INSTALLATIONSANLEITUNG

Abbildung 3

Jetzt können Sie mit der Programmierung beginnen!

PROGRAMMIERANLEITUNG

Übersicht über die Programmierung

Bevor Sie mit der Programmierung ihrer SmartZone™ EZ-Steuerung beginnen, sollen den Sie sich mit einigen这点 bezüglichen Richtlinien allgemeiner Art vertraut machen:

• Blinken auf der LCD-Anzeige eines oder mehrere Segmente, so wird darauf verwiesen, daß diese vom Benutzer geändert werden können.
• Sie können die Tasten und drei Sekunden gedrück halten, um einen Schnellauf zu bewirken.
• Achten Sie darauf, daß bei der Programmierung der entsprechende Programmierbuchstabe angezeigt wird. Programmänderungen wollen sich nur auf das Programm aus, dessen Buchstabenkennung auf der LCD-Anzeige erscheint.
• Es ist keine "EINGABETASTE" vorhanden. Tastenbetätigungen und Einstellungen auf der Wahlscheibe werden automatisch für Sie gespeichert.
• Wenn Sie eine Programmierungsänderung vornehmen, während bereits ein Programm lauft, wird diese sofort abgebrochen. Das neue Programm beginnt dann zur nthsten planmäßigen Startzeit.
• Ist das Steuererat nicht in Betrieb, zeigt es die aktuelle Uhrzeit sowie den derzeitigen Wochentag an.
• In jedem manuellen Modus tritt eine Verzögerung von 10 Sekunden ein, bevor der Betrieb aufgenommen wird. Wahrend dieser Zeit konnen Sie ihre Einstellungen ändern. Mit jeder Änderung wird diese Wartezeit wieder auf 10 Sekunden zurückgesetzt.
• Die Verfahren MANUELL, ZYKLUS und 3-MINUTEN-TEST Funktionieren nur, wenn die Programmwahlscheibe sich in der Stellung AUTOMATIK befindet.
• Nach Ausführung eines Testverfahrens schaltet die Steuerung auf das AUTOMATIK-Verfahrenn zurück, und das{nachste planmäßige Programm lauft an.
  Die Testverfahren lessen den Sensoranschluß unberücksichtigt. Dadurch konnen Sie auch dann bewässern oder Ihr Programm ausführten, etwa wenn der Sensor den Betrieb unterbrochen hat.

PROGRAMMIERANLEITUNG

Bedienelemente der Frontplatte

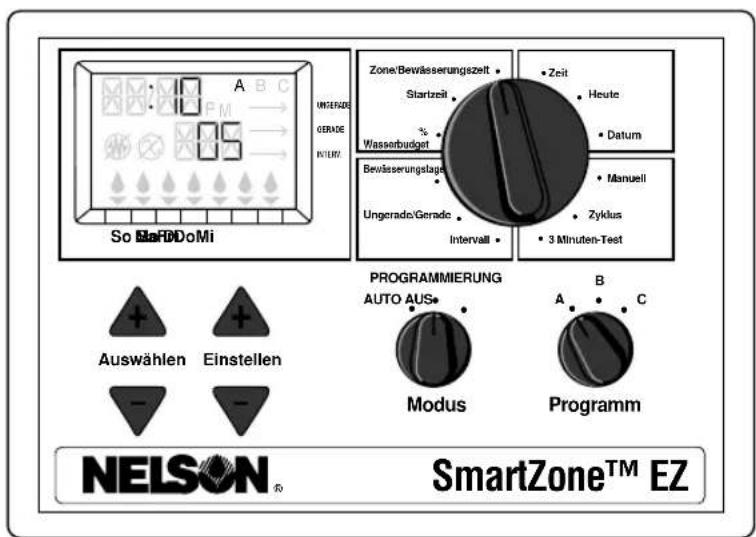

Bei einem Blick auf die Frontplatte (siehe Abbildung 4) sehen Sie eine große LCD-Anzeige, vier Gummitasten, eine große und zwei keine Drehwahlscheiben. Die Gummitasten sind mit "AUSWÄHLEN" und "EINSTELLEN" gekennzeichnet und bilden den Kern der exklusiven SELECT&ADJUST™ Programmierung von Nelson. Diese Tasten sind ferner mit der Aufschrift und identifiziert und zur Erhöhung bzw. Verringerung des jeweils behandelten Segments vorgesehen.

SELECT&ADJUST™ beruht auf dem Prinzip, daß Sie zunachst die einzustellen den Parameter AUSWÄHLEN und dann die ihrer Auswahr entsprechenden Variablen EINSTELLEN. Beispiel: Wenn für Zone 5 eine Bewässerungszeit von 10 Minuten gewündt wird, wurden Sie mit Hilfe der Tasten AUSWÄHLEN oder Zone 5 auswahlen; nachdem Sie sich dann in Zone 5 befinden, wurden Sie die Tasten EINSTELLEN oder zum Einstellen der Bewässerungszeit auf 10 Minuten verwenden.

In bestimmten, an entsprechender Stelle in thisem Handbuch erläuterten Fälle ist nur AUSWÄHLEN oder nur EINSTELLEN erforderlich. Als Faustregel gilt: Mit AUSWÄHLEN werden Zonen oder eine bestimmte Startzeit (1,2 oder 3) ausgewählt. Mit EINSTELLEN werden Uhrzeit, Datum und % Wasserbudget eingestellt. Eine innen im Deckel des SmartZone™ EZ-Steuergeräts angebrachte Hängekarte bietet eine schnelle Übersicht darüber, welche Tasten für die verschiedene Stellungen der Wahlscheibe zu benutzen sind.

ABBILDUNG 4

HINWEIS: Die MODUS-Wahlscheibe muß sich in der Stellung “Programmieren” befinden.

HINWEIS: Jedes Mal, wenn die Taste oder gedrück wird, wird die angezeigte Zeit um je eine Minute erhöht oder verringgert. Halten Sie die Tasten oder drei Sekunden lang gedrück, um einen Schnellauf zu bewirken.

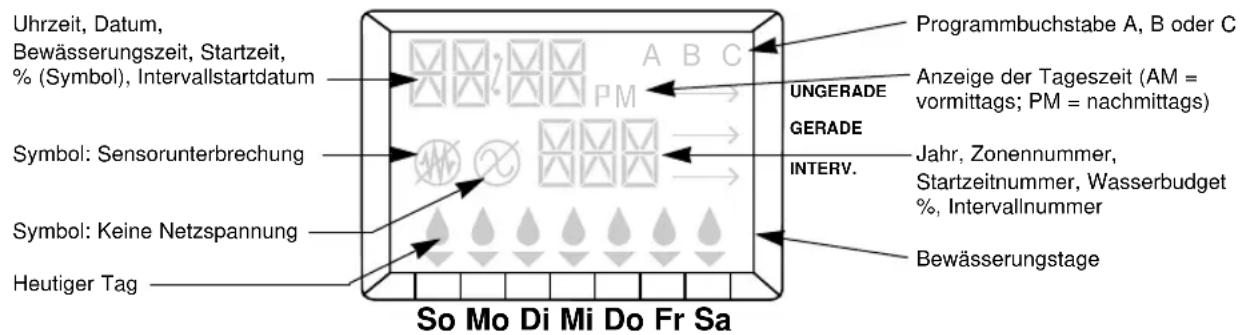

HINWEIS: Eine Erläuterung der verschiedene LCD-Segmente enthalten Sieitte dem Abschnitt "Technische Daten".

PROGRAMMIERANLEITUNG

Einstellen der Uhrzeit

Drehen Sie die große Wahlscheibe in die Stellung UHRZEIT. Drücken Sie auf EINSTELLEN oder bis Sie bei der richtigen Uhrzeit angelangt sind. Es handelt sich um eine 12-Stunden-Uhr.

Einstellen des Wochentags

Drehen Sie die große Wahlscheibe in die Stellung HEUTE. Drücken Sie auf AUSWÄHLEN oder um den Tagesanzeiger über den aktuellen Wochentag zu plazieren. Durch Betätigten von AUSWÄHLEN wird der Anzeiger nach rechts versetzt, durch Drücken von AUSWÄHLEN nach links.

Einstellen des Datum

Drehen Sie die große Wahlscheibe in die Stellung DATUM. Drücken Sie auf EINSTELLEN oder bis Sie beim richtig Datum angelamt sind. Es wird automatisch das jeweils{nachste JAHR angezeigt, wenn der 31.12. übergangen wird.

HINWEIS: Ein DATUM ist nur dann erforderlich, wenn an UNGERADEN/GERADEN Tagen bewässert oder für die INTERVAL-Bewässerung ein Startdatum eingestellt werden soll, das sich vom aktuellen Datum unterscheidet.

Auswahlen der Zonen und Einstellen ihrer Bewässerungszeiten

Die Zonenzeit legt fest, wie lange eine bestimmte Zone bewässert wird.

Drehen Sie die große Wahlscheibe in die Stellung ZONE / BEWÄSSERUNGSZEIT. Drücken Sie zur Auswahl der für das gewährte Programm (A, B oder C) gewünschten Zone die Taste AUSWÄHLEN oder . Wenn die gewünschte Zonennummer auf der LCD-Anzeige erscheidt, stellen Sie durch Drücken der Taste EINSTELLEN oder die BEWÄSSERUNGSZEIT für die betreffende Zone ein. Es konnen BEWÄSSERUNGSZEITEN von 1 Minute bis zu 9 Stunden, 59 Minuten eingestellt werden. Fahren Sie mit der Auswahl von Zonen und der Einstellung der entsprechenden Bewässerungszeiten fort, bis alle gewünschten Zonen in das gewährte Programm aufgenommen wurden.

PROGRAMMIERANLEITUNG

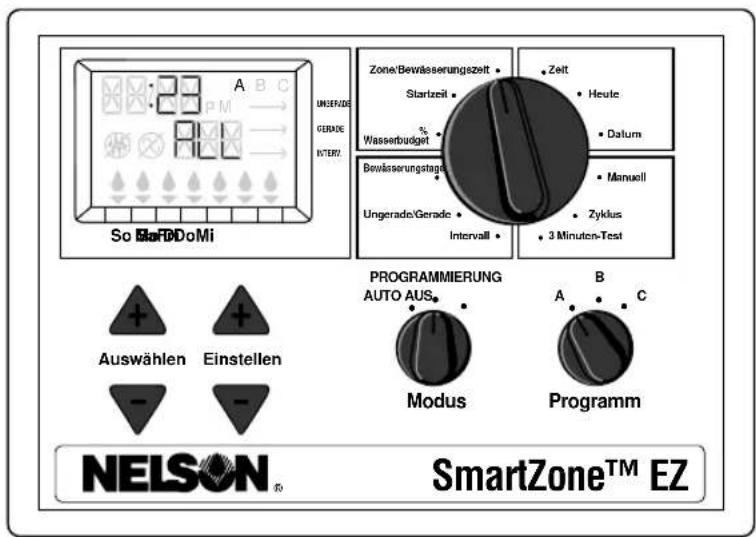

Nach der letzten und vor der ersten Zone wird eine Addition aller BEWÄSSERUNGSZEITEN angezeigt. Dies ist zur Ermittlung der Gesamtbewässerungszheit für ein bestimmtes Programm nützlich. Auf der LCD-Anzeige werden die Buchstaben "ALLE" sowie eine GesamtBEWÄSSERUNGSZEIT eingeblendet. Bei der angezeigten Zeit handelt es sich um die Summe aller BEWÄSSERUNGSZEITEN für das jeweils gewählte Programm (100% Wasserbudget). (Beispel: Für ein bestimmtes Programm wurden die folgenden Bewasserungszteiten festgelegt: 5 Minuten für Zone 1, 12 Minuten für Zone 2 und 6 Minuten für Zone 4. In dieser Stellung werden in der LCD-Anzeige ALLE sowie eine Bewasserungszheit von 23 Minuten angegeben.)

ABBILDUNG 5

PROGRAMMIERANLEITUNG

Einstellen der Startzeiten

Die STARTZEIT ist die Tageszeit, zu der die Ausführung eines Programms beginnnt. Die SmartZone™ EZ-Steuerung möglichst drei Startzeiten je Programm.

Drehen Sie die große Wahlscheibe in die Stellung STARTZEITEN. Betätigten Sie die Taste AUSWÄHLEN oder, um die gewünschte Startzeit (1, 2 oder 3) festzulegen. Drücken Sie auf die Taste EINSTELLEN oder, um die Uhrzeit einzustellen, zu der das Programm starten soll. Wiederholen Sie diesen Schritt je nach Bedarf.

Einstellen von % Wasserbudget

Mit % WASSERBUDGET wird die Dauer der Bewässerungszeiten in einem Programm um den eingebenen Prozentwert (von 5 bis 200%) verändert; d. h. eine Bewässerungsdauer von beispelrscheinweise 10 Minuten wird bei einem Wasserbudget von 50% auf 5 Minuten verkurzt. Diese Funktion ist entsprechenden bei Wetteränderungen nutzlich. Bei ungewöhnlich trockener Witterung können Sie die Bewässerungsdauer für jeder Zone im Programm verlangern. Mit der Funktion % Wasserbudget mussen Sie nur einen einzigen Wert ändern, um sãmtliche Bewässerungszeiten im Programm neu einzustellen.

Drehen Sie die große Wahlscheibe in die Stellung % WASSERBUDGET. Durch ein in der LCD-Anzeige eingeblendetes %-Symbol werden Sie darüber informiert, daß Sie jetzt im Begriff sind, den Wert für % Wasserbudget zu verändern. Drücken Sie zur Eingabe des gewünschten Prozentwertes die Taste EINSTELLEN oder

PROGRAMMIERANLEITUNG

Ist das Wasserbudget auf 110% oder mehr eingestellt, wird die Bewässerungsdauer vom SmartZone™ EZ-Steuergerät zweigeteilt, um den Abfluß zu reduzieren. Zunachst wird die erstige halfe der berechneten Bewässerungszeit jeder Zone im Programm ausgeführrt, anschließend die zweite halfe jeder Zone.

Beachten Sie, daß sich die Funktion % Wasserbudget immer nur auf das jeweilige Programm auswirkt. Wenn Sie A, B und C programmieren, müssen Sie drei verschiedene Wasserbudgetgewerte eingeben, wenn alle drei Programme geändert werden sollen.

ZEITPLANUNG

Ein kurzer Hinweis zum Thema Zeitplanung und zur SmartZone™ EZ-Steuerung …

Die SmartZone™ EZ-Steuerung verfügt über drei Zeitplanungsoptionen:

• Mit der Option BEWÄSSERUNGSTAGE (oder tatsächche Bewässerung) konnen Sie festlegen, an welchen Wochentagen eine Bewässerung erfolgen soll (z.B. nur montags, mittwochs, freiags).
• Mit der Option UNGERADE/GERADE teilen Sie dem Steuergerät mit, nur jeweils an ungeraden oder geraden Tagen im Monat zu bewässern (wenn z.B. UNGERADE Tag gewählt werden, erfolgt eine Bewässerung am 31. und dann wieder am 1. Tag des Folgemonats).
• Mit der Option INTERVALL wird alle x Tage (zwischen 1 und 30 Tagen) bewässert (z.B. alle 3 Tage, alle 10 Tage, usw.). Wird hier der Wert 1 gewählt, so wird tätig bewässert. Die Intervalloption bietet Ihnen die Flexibilität, dem Steuergerät mitzuteilen, an welchem Tag das Intervallprogramm gestartet werden soll (bis zu 30 Tage im voraus einstellbar).

PROGRAMMIERANLEITUNG

HINWEIS: Zum Einstellen eines Zeitplans muß sich die MODUS-Wählscheibe in der Stellung "Programmieren"befinden.

Ist die Wahlscheibe auf eine der Zeitplanungsoptionen eingestellt, blendet die LCD-Anzeige das aktuell anberaumte Programm ein. (Die Standardeinstellung ist ein eintäger Intervalplan, dessen Startdatum der jeweils aktuelle Tag ist.) Achten Sie darauf, daß die PROGRAMM-Wahlscheibe auf das zu ändernde Programm (A, B oder C) eingestellt ist, und vergewissem Sie sich, daß Sie den derzeitigen Zeitplan auch wirklich ändern möhen. Eine neue Zeitplanungsoption wird aktiv, wenn Sie die Taste AUSWÄHLEN oder EINSTELLLEN betätigten. Der alte Zeitplan wird durch den neuen ersetzt. Wenn Sie zum alten Zeitplan zusückkehren möchen, laßt sich dieser mit dem folgenden Verfahrens nicht von neuem programmieren.

Einstellen der Zeitplanungsoption "Tägliche Bewässerung"

Drehen Sie die große Wahlscheibe auf die Zeitplanungsoption BEWÄSSERUNGSTAGE. Auf der LCD-Anzeige erscheidt die zuletzt eingestellte Zeitplanungsoption für das aktuelle Programm oder die standardmäßige eintägige Intervalloption. Betätigten Sie die Taste AUSWÄHLEN, um den angezeigten Tag für die Bewässerung auszuwahlen, oder drücken Sie die Taste AUSWÄHLEN für Tage, an denen keine Bewässerung erfolgen soll.

Über dem Tag, dessen Einstellung Sie beabsichtigen, erscheidt eine Blinkanzeige . Über den für die Bewässerung ausgewählten Tagen erschreiben den Regentropfen . Nach Betätigung der Taste AUSWÄHLEN oder bewegt sich der Blinkanzeiger automatisch um einen Tag nach rechts weiter. Fahren Sie damit fort, die Tage, an denen das Steuergerät eine Bewässerung vornehmen soll, auszuwahlen (bzw. zu deaktivieren), bis Sie ihren gesamtten 7-Tage-Kalender eingestellt haben.

HINWEIS: Durch die Programmierung des Zeitplans BEWÄSSERUNGSTAGE (TÄGLICHE BEWÄSSERUNG) werden alle anderen Bewässerungspläne des betreffenden Programms gelöscht.

PROGRAMMIERANLEITUNG

Einstellen der Zeitplanungsoption "Bewässerung an ungeraden/geraden Tagen"

Drehen Sie die große Wahlscheibe in die Stellung UNGERADE/GERADE. Auf der LCD-Anzeige erscheidt die zuletzt eingestellte Zeitplanungsoption für das aktuelle Programm oder die standardmäßige eintägige Intervaoption. Zur Einstellung eines Bewasserungsplans für ungerade oder gerade Tage betätigten Sie die Taste AUSWÄHLEN oder . (Für die Bewasserung an ungeraden/geraden Tagen muß ein Datum eingestellt werden.) Auf der LCD-Anzeige erscheidt daraufufhin darüber dem jeweiligen Plan (ungerade oder fremde) ein Pfeil. Die Tasten AUSWÄHLEN oder fungiferten als Umschaltlasten, die zwischen ungeraden und geraden Tagen hin- und herschalten.

HINWEIS: Durch die Programmierung des Zeitplans UNGERADE/GERADE werden alle anderen Bewässerungspläne des betreffenden Programms gelöscht.

Einstellen der Zeitplanungsoption "Bewässerung in bestimmten Intervallen"

Drehen Sie die große Wahlscheibe in die Stellung INTERVAL. Auf der LCD-Anzeige erscheidt die zuletzt eingestellte Zeitplanungsoption für das aktuelle Programm oder die standardmäßige eintägige Intervaloption. Zur Einstellung der Intervalltage (1-30) zwischen den einzelnen Bewässerungsphasen betätigten Sie die Tasten AUSWÄHLEN oder . Bei dem angezeigten Datum handelt es sich um den ersten Tag des Intervallplans. (Dies ist das jeweils aktuelle Datum, falls ein solches eingestellt wurde.) Ändern Sie das für den ersten Tag des Intervallplans bestimmte Datum nach Bedarf durch Betätigten der Tasten EINSTELLLEN oder . (Die Einstellung ist nur bis hochstens 30 Tage im voraus möglich.)

Wiederholen Sie die offen beschriebenen Schritte für jederbenohtigteProgramm (A,B oder C).

Jetzt sind Sie fertig! ihre SmartZone™ EZ-Steuerung ist damit programmiert. Drehen Sie die MODUS-Wahlscheibe in die AUTOMATIK-Stellung, um das eingebene Programm auszuführen.

HINWEIS: Durch die Programmierung des Zeitplans INTERVALL werden alle anderen Bewasserungspläne des betreffenden Programms gelöscht.

PROGRAMMIERANLEITUNG

PROGRAMMÜBERPRÜFUNG

Wenn Sie Ihr aktuelles Programm kurz überprüften möchten, drehen Sie die MODUS-Wahlscheibe in die Stellung PROGRAMM und die große Wahlscheibe in die Stellung für das Programm, das Sie überprüften möchten. (Beispiel: Drehen Sie die große Wahlscheibe in die Stellung UHRZEIT, um die für das Steuergerät eingestellte Zeit zu überprüften.) Wenn Sie verschiedene Zonen oder Bewasserungszeiten (1, 2, 3) einsehen möchten, verwenden Sie nur die Tasten AUSWAHLEN oder

HINWEIS: Da Sie sich im Programm-Modus befinden, besteht die Gefahr, da Sie das Programm unabsichtlich verändern.

AUSSCHALTEN DER STEUERUNG

In bestimmten Fällen liegt es nahe, die Bewässerung zu unterbrechen, entweder auf kurze Zeit (während es regnet, wenn der Sensor nicht angeschlossen ist) oder auf langere Zeit (z.B. im Winter). Zu thisem Zweck laßt sich das SmartZone™ EZ-Steuergerät ausschalten. Drehen Sie dazu die MODUS-Wahlscheibe in die Stellung AUS. Dadurch wird der Bewässerungsbetrieb (einschließlich manuelle bzw. Testverfahren) unterbrochen. Die Uhr hält jeder die aktuelle Uhrzeit sowie das Datum aufrecht, und ihre Programme bleiben so lange gespeichert, bis sie von neuem ausgeführrt werden sollen. Zum Ausführten Ihres Programms drehen Sie die MODUS-Wahlscheibe in die AUTOMATIK-Stellung zurück.

HINWEIS: Der nichtflüchtige Speicher der SmartZone™ EZ-Steuerung hält Ihr Programm auch bei unterbrochener Stromversorgung aufrecht. Ist keine Batterie vorhanden und tritt ein Stromausfall ein, Goes the Uhrzeit (Echtzeit) verloren. Die Uhrzeit muß dann neu programmiert werden.

FORTGESCHRITTENE FUNKTIONEN

Die SmartZone™ EZ Steuerung enthalt drei manuelle und Testverfahren, mit denen die Funktion des Steuergeräts überprüft bzw. ermöglicht wird, das aktuelle Programm zu umgehen und sofort eine Bewässerung vorzunehmen. Im folgenden Abschnitt wird die richtige Einstellung des Steuergeräts zu folgenden Zwecken beschreiben:

• manuelle Bewässerung einer Zone
• manuelles Ausführren eines Programms
• Ausführten eines dreiminütigen Tests einer jeder programmierten Zone

HINWEIS: Alle Testverfahren werden ausgeführct, wenn sich die MODUS-Wahlscheibe in der AUTOMATIK-Stellung befindet. Dadurch kann die Steuerung auf die AUTOMATIK-Einstellung zurückgesetzt werden, nachdem ein manuelles bzw. Testverfahren durchgefuhrt wurde. Weiterhin werden Sie dadurch in die Lage versetzt, das Steuererat unbeaufsichtigt zu halten, nachdem Sie ein manuelles bzw. Testverfahren eingestellt haben, ohne daß Sie zur Rücksetzung der Steuerung in die AUTOMATIK-Stellung zurückkehren müssen.

HINWEIS: Alle manuellen bzw.Testverfahrenngen den jeweiligen Sensoranschluß unberücksichtigt. Sie können dazu eine Bewässerung unter Einsatz eines der manuellen bzw.Testverfahrens selbst dann vornehmen, wenn der Sensor ihr planmäßig ablaufendes Programm unterbrochen hat.

Manuelle Bewässerung einer Zone

Drehen Sie die große Wahlscheibe in die Position MANUELL. Die Standardeinstellungen Zone 01 und 00:10 Minuten blinken auf (was bedeutet, daß sie geändert werden können). Drücken Sie die Tasten AUSWÄHLEN oder , um die Nummer der Zone festzulegen, die bewässert werden soll. Betätigten Sie die Tasten EINSTELLEN oder , um die Bewässerungszeit für die gewählte Zone festzusetzen. Das Steuergerät wartet 10 Sekunden, bevor es die Bewässerung der Zone

aufnimmt

FORTGESCHRITTENE FUNKTIONEN

Die SmartZone™ EZ-Steuerung verfügt im MANUELLEN Verfahren über die Funktion ManualAdvance™ von Nelson. Mit ManualAdvance™ können Sie die Bewässerung der jeweils gewählten Zone einstellen und sofort zu einer neu gewährten Zone übergeben. Wahrend eine Zone im MANUELLEN Verfahren bewässert wird, drücken Sie auf AUSWÄHLEN oder, um zu einer neuen Zone überzugehen. Es wird die zuletzt eingebene Bewässerungszeit angezeigt. Betätigten Sie EINSTELLEN oder, um eine neue Bewässerungszeit für die neue Zone einzugeben. (Das Steuergerät wartet 10 Sekunden, bevors mit der Bewässerung der neuen Zone beginnnt.)

Manuelle Ausführung eines Programms

Drehen Sie die große Wahlscheibe in die Stellung ZYKLUS. Der jeweils aktuelle Programmbuchstabe blinkt auf. Um auf ein anderes Programm umzuschalten, drehen Sie die PROGRAMM-Wahlscheibe in die Stellung für das gewünschte Programm (A, B oder C). Die Steuerung wartet 10 Sekunden, bevorsie das gewählte Programm startet. Nach der Bewässerung wird die Steuerung auf das AUTOMATIK-Verfahrenn zurückgesetzt.

HINWEIS: Mit der Einstellung ZYKLUS wird Ihr aktuelles Programm unverzüglich ausgeführrt. Im ZYKLUS-Modus können keine Programmänderungen vorgenommen werden.

Ausführung eines 3-Minuten-Testzyklus

Drehen Sie die große Wahlscheibe in die Stellung 3-MINUTEN-TEST. Auf der LCD-Anzeige blinkt daraufaufhin A B C auf (keine Änderungen möglich). Damit wird Ihnen mitgeteilt, daß die Steuerung alle drei Programme überprüfen und nur in den einprogrammierten Zonen einen dreiminütigen Test durchführten wird. Wir bezeichnete diese Funktion als SmartSyringe™.

Mit Hilfe dieser Funktion kann das Steuergerät nicht einprogrammierte Zonen auslassen. Dabei kann es sich um Zonen handeln, die nicht angeschlossen wurden, wodurch ihre Pumpe (falls vorhanden) geschont wird.

TECHNISCHE DATEN

1. Transformer

Internet Transformer mit 24 V Wechselspannung; 20 V Wechselspannung, 0,83 A für Zonen und Logik. Der Transformer kann maximal eine Pumpe oder ein Hauptventil und ein Zonenventil speisen.

2. Überspannungsschutz

7-Joule-Metalloxid-Varistor über die Sekundärleitungen hinweg (siehe Schutzschalter weiter unten)

3. Sensorbetrieb

Die SmartZone™ EZ-Steuerung ist so ausgelegt, daß sie sowohl mit als auch ohne Sensor betrieben werden kann. Sensoren müssen Ruhestromanschlüsse (Leitungen) aufweisen. Wird kein Sensor benutzt, muß der werkseitig vorinstallierte Steckbrückendraht angebracht sein.

4. Zonenverkabelung

Mit der SmartZone™ EZ-Steuerung konnen maximal zwei (2) Ausgabe gleichzeitig betriebenen werden, von denen einer Pumpen-/Hauptventil sein muß. jeder Zonenausgang wiederum kann eine Spule betreiben.

Einschaltstoßstrom 0,52 A max.

Haltestrom 0,40 A max.

TECHNISCHE DATEN

5. Temperaturbereich

Betrieb: -5° bis +55°C

Lagerung: -30^ bis +85^

6. Anzeige

7. Batterie

Eine 9-V-Alkalibatterie ist erforderlich. Verwenden Sie keine Nickel-Kadmium-Batterien.

VORSICHT! Obwohl die Funktionierung dadurch nicht beeinflusst wird, sollte man die LCD-Anzeige jedoch nicht berühren. Höhe ESD-Pegel können die LCD-Segmente möglicherweise ändern.

8. Programmspeicherung

Programme werden im nichtflüchtigen Speicher gespeichert, so daß sie auch bei einem Batterie-und Stromausfall nicht verlorengehen. Der nichtflüchtige Speicher wird bei jeder Programmänderung und in Abständen von 5 Minutenactualisiert. Der nichtflüchtige Speicher bleibt (im ungünstigsten Fall) mindestens 5 Jahre funktionsfähig.

TECHNISCHE DATEN

9. Gehäuseabmessungen (ca.)

15 cm H x 24 cm B x 9,50 cm T (Deckel kann ohne Werkzeug abgenommen werden.)

10. Standardprogramm

00:00

Sonntag

Datum 01/01/96

Keine Bewässerungszeiten (Zone 01, -:-)

Keine Startzeiten (Startnummer 01, :--)

100% Wasserbudget

Täglichs Bewähsserung (Interval = 01; Startdatum = heute)

Modus-Wahlscheibe in Aus-Stellung

Programmwahlscheibe:Programm A

3 Sekunden Wartezeit zwischen Zonen (nicht verstelltbar)

11. Schutzschalter

Ein elektronischer Mehrfachschalter ist in die Schaltplatine des Steuergeräts integriert. Diese Art

Schutzschalter muß vom Benutzer weder zurückgesetzt noch ersetzt werden.

STÖRUNGSBESEITIGUNG/WARTUNG

SYMPTOM MOGLICHE URSACHE LösUNG

Keine Ausgabe an Zone, Pumpe oder • Kein Netzstrom • Stromquelle überprüften. Wird von der Hauptventil Steuerung kein Netzstrom festgestellt,
	leuchtet die Anzeige "kein Netzstrom" auf
Keine Stromzufahr und leere Anzeige • Fehlende oder erschöfte Batterie •LCD-Anzeige ist leer • Kein Netzstrom und keine Batterie • Batterie installieren, um die Anzeige wieder überprüfen,	Batterie auswechseln und Rücksetztaste betätigten fuktionstüchtig zu machen; Stromzufahr um Ausgabe an Feldgeräte zu gewährleisten Sicherstellten, daß das Flachkabel zwischen der Frontplatte und der Steuerplatine an beiden Enden eingesteckt ist.
LCD-Anzeige ist gestört, oder es fehlen Segmente Besteht die Störung weiter, möglichstig die	Die Rücksetztaste betätigten. Rücksetztaste und die Taste AUSWÄHLEN + betätigten (zur Wiederherstellung der worksiteiten Voreinstellungen).
Beim Versuch, eine Zone manuell zu erwässern, erscheid in der LCD-Anzeige "M-X"	Die MODUS-Wahlscheibe in die AUTOMATIK-Position drehen, um eine Zone manuell zu bewässern
Beim Versuch, ein Programm mit ZYKLUS zu starten, erscheid in der LCD-Anzeige "C-X"	Die MODUS-Wahlscheibe in die AUTOMATIK-Position drehen, um ein Programm mit ZYKLUS zu starten
Beim Versuch, einen 3-MINUTEN-TEST durchzuführen, erscheid in der LCD-Anzeige "S-X"	Die MODUS-Wahlscheibe in die AUTOMATIK-Position drehen, um das dreiminütige Testverfahren durchzuführen
Das Steuererät führt keinen 3-MINUTEN-TEST durch	Keine Programme in A, B oder C	Ein Programm mit Bewässerungszeiten für die gewündten Zonen eingeben. Der 3-MINUTEN-TEST bewässert nur Zonen, für die Bewässerungszeiten programmiert wurden
In der LCD-Anzeige erscheid in die Fehlermeldung Er1	Kommunikationsfehler zwischen der Mikrosteuerung und dem nichtflüchtigen Speicher	Die Rücksetztaste betätigten. Wird die Fehlermeldung damit nicht gelöscht, die Platine auswechseln.
In der LCD-Anzeige erscheid in die Fehlermeldung Er2	Mitteilung an den Benutzer, daß eine Bewässerungszeit von mehr als 24 Stunden programmiert wurde	Die Gesamtbewässerungszeiten für alle Programme überprüften und körrigieren -ODER-Zur Wiederherstellung der worksiteiten Voreinstellungen möglichstig die Rücksetztaste und die Taste AUSWÄHLEN + betätigten.

AUSWECHSELBARE TEILE

• Transformer

• Flachkabel

• Frontplatte

• 1,8 m langes Netzkabel

Schaltplatine

FCC-REGELUNGEN

Dieses elektronische Bewässerungssteuergerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht in strengem Einklang mit der Betriebsanleitung des Herstellers installiert und verwendet wird, kann es Störungen des Radio- und Fernsehemempfangs verurschen. Das Gerät wurde geprüft und entsprechend Abschnitt J, Teil 15 der FCC-Regelungen als in Einklang mit den Höchstwerten für Digitalergeite der Klasse B befinden. Diese Höchstkwerte dieren zur Gewährleistung eines angemessenen Schutzes vor derartigen Störungen in Wohnbereichen. Es kann jeder nicht gewährleistet werden, daß es in bestimmten Installationen nicht zu Störungen kommt kann. Wenn ceses Steuergerät den Radio- oder Fernsehemempfang stört, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird der Benutzer zum Versuch aufgefordert, die Störung auf eine der folgenden Weisen zu behuben: Durch Ändern der Richtung oder Position der Antenne. Durch Ändern der relativen Position des Steuergeräts zum Empfänger. Durch Vergroßern des Abstands zwischen Steuergerät und Empfänger. Durch Anschließen des Geräts an eine andere Steckdose, so daß sich Steuergerät und Empfänger an unterschiedlichen Zweigstromkreisen befinden. Gegebenenfalls sollte der Benutzer weitere Informationen vom Handler oder von einem erfahrenen Radio-/Fernsehtechniker einholen. Möglicherweise ist auch das folgende, von der Federal Communications Commission (U.S.-Bundeskommunikationsbehörde) herausgegebene Buchlein hilfreich: "How to Identify and Resolve Radio-TV Interference Problems" Dieses Buchlein ist unter der Bestellnummer 004-000-00345-4 vom U.S. Government Printing Office, Washington, DC 20402, U.S.A., erhältlich.

KANADISCHE RADIOSTÖRUNGSVORSCHRIFTEN

HINWEIS: Dieses Digitalgerät übersteigt nicht die Höchstwerte für Hochfrequenzstörungen gemäß Klasse B entsprechend den Radiostörungsvorschriften des kanadischen Kommunikationsministeriums.

GARANTIE

Eingeschränkte Garantie

Die L.R. Nelson Corporation ("Nelson") gewährleistet, daß alle ihre elektronischen Produkte für die Dauer von zwei (2) Jahren ab dem Originalkaufdatum frei von Material- und Ausführungsfelhern sind. Sollte denen noch ein solcher Schaden auftreten, repariert oder ersetzt Nelson nach eigenen Ermessen das Produkt bzw. das fehlerhafte Bauteil.

These Garntie triftn not auf Beschadigungen ees Nslon-Produts oder -Bauteils zu die auf Unfall, fherhaften Gebrauch, Abderung, Vernachlssigung, Miobrauch, unsachgemae Installation oder normale Abnung zuruckzufahren sind; sie gilt weiterhin nicht fur das auere Erscheinen oder die Farbe. Die Garantie bezieht sich nur auf den Erstverwender des Nelson-Produktus.

Wenn wahrnd der Garantiezeit ein Defekt an einem Nelson-Produkt oder -Bauteil auftritt, treten Sieitte mit Ihrem fur die Installation zustandigen Vertragsunternehmen, Ihrem Nelson-Handler, Distributior oder der L.R. Nelson Corporation an einem der folgenden Standorte in Verbindung:

One Sprinkler Lane 1961 Miraloma Ave. 3462 Maggie Blvd.

Peoria, IL 61615 Suite B Orlando, FL 32811

[phone] Placentia, CA 92670 [phone]

Fax [phone] [phone] Fax [phone]

Fax [phone]

Nelson Kann eigenen Ermessen die Rückendung des Products oder Bauteils an eine Nelson-Servicezentrale bzw. an den Handler oder Distributer verlangen. Nelson entscheidet, ob der beanstandete Schaden von dieser Garantie abgedeckt wird. Ist dies der Fall, so wird das Produkt repariert oder ersetzt. Reparatur oder Ersatz und Rückendung des Products oder Bauteils können bis zu 4 bis 6 Wochen dauern. Ein ausgetauchtes Produkt oder Bauteil wird nur bis zum Ablauf der Garantie des Originalproduits oder -bauteils garantiert.

These Garantie räumt Ihnen bestimme Rechte ein. Je nach Wohnsitz haben Sie möglicherweise zusätzliche Rechte. Die L.R. Nelson Corporation ermächtigt keine anderen Personen, an ihrer Statt andere Obliegenheiten oder Haftungen in bezug auf Nelson-Produkte zu leisten.

MIT AUSNAHME ANDERSLAUTENDER GESETZlicher REGELUNGEN SIND NICTAUSDRUCKLiche GARANTIEN DER VERMARKTBARKEIT VON NELSON-PRODUKTEN ODER IHRER EIGNUNG Z U EINEM BESTIMTEN ZWECK AUF DIE DAIER DIERIS SCHRIFTLICHEN GARANTIE BESCHRANKT. IN KEINEM FALL SIND DLE R. NELSON CORPORATION ODER IHRSE DISTRIBUTOREN ODER HANDLER FUR SCHADEN HAFTBAR (EINSCHLISSCHZEITVERLUST, UNGELEGENHEITEW, WIRTSCHAFTLICHE SCHADEN SOWIE NEBEN- ODER FOLGESCHÄDEN), DISEACH AUS DEM VERKAUF ODER VERTRIEB VON NELSON-PRODUKTEN ERGEBEN, UND ZWAR WEDER IN BEZUG AUF GARANTIEBRUCH GEMASS DIESER GARANTIERKLÄSIGUNG NOCH AUF VERNACHLÄSSIGUNG ODER SCHADENSERSATZ. Da eine Staaten die zeitliche Begrenzung von Nebenoder Folgeschaden nicht zulassen, trifr der obige Ausslu moglichereweise nicht auf Siue zu.

Wen Sie Fagen zu dieser Garantie oder ihrer Anwendung haben, schreiben Sieitte an die L.R. Nelson Corporation, One Sprinkler Lane, Peoria, Illinois 61615, U.S.A., Abtlq, Kundendienst.

VERFAHRENSWEISE BEI ANGEBLICH DEFEKTER WARE

Produkte, die als angeblich defekt zu einem Handlcr oder Distributer zuruckgebracht werden, mssen von einem Nsion-Verkaufsvertreiter inspiert werden, um festzustellen, ob sie der Garantie unterliegen. Wenn ein Garantiefall festgestellt wird, werden die Produkte repariert oder ersetzt, oder es wird eine Gutschr t über den Nettokaufpreis ausgestellt.

NELSON
