BEDIENUNGSANLEITUNG Archer VR300 TP-LINK

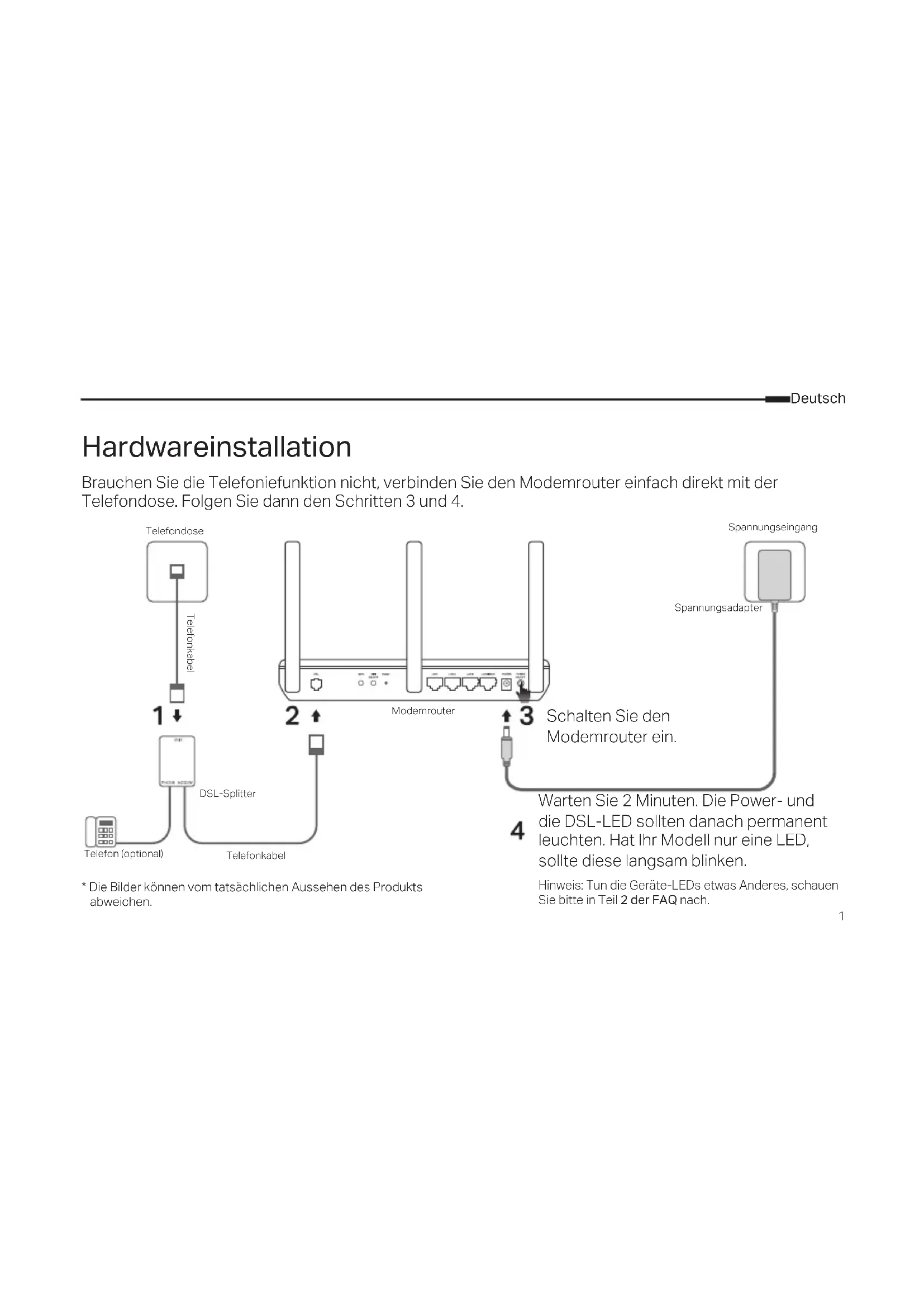

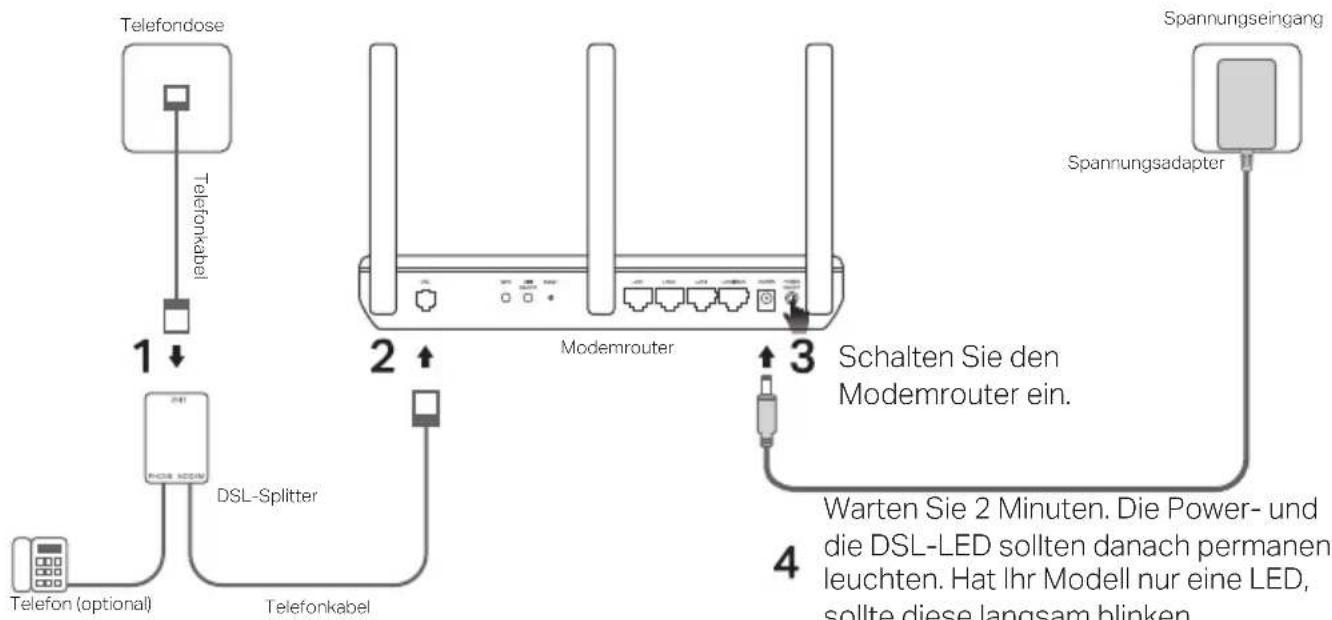

Brauchen Sie die Telefoniefunktion nicht, verbinden Sie den Modemrouter einfach direkt mit der Telefondose. Folgen Sie dann den Schritten 3 und 4.
* Die Bilder können vom tatsächlichen Aussehen des Produkts abweichen.
Warten Sie 2 Minuten. Die Power- und die DSL-LED sollten danach permanent leuchten. Hat Ihr Modell nur eine LED, sollte diese langsam blinken.
Hinweis: Tun die Geräte-LEDs etwas Anderes, schauen Sie bitte in Teil 2 der FAQ nach.
Konfigurieren via Webbrowser
1 Verbinden Ihres Computers mit dem Modemrouter über Kabel oder WLAN
Kabelgebunden
Verbinden Sie Ihren Computer mittels eines Ethernet-kabels mit einem der vier LAN-Ports.
WLAN
Verbinden Sie sich drahtlos unter Verwendung der SSID (WLAN-Name) und des WLAN-Passworts (Wireless Password) vom Etikett auf der Unterseite des Modemrouters.
2 Konfigurieren des Modemrouters über einen Webbrowser
A Starten Sie Ihren Webbrowser und besuchen Sie http://tplinkmodem.net oder 192.168.1.1.
Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.
B Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.
C Starten Sie die Quick Setup (Schnellinstallation)/Quick Start und folgen Sie den Schritt-für-Schritt-Anweisungen, um die Erstkonfiguration zu tätigen.
Viel Spaß im Internet.
Sie haben bereits ein Modem?
Wenn Sie bereits ein Modem besitzen oder Ihr Internet direkt aus einer Ethernet-Steckdose kommt, können Sie in den WLAN-Router-Modus wechseln. Führen Sie die folgenden Schritte aus und richten Sie sie ein.
1 Anschluss Ihres Computers an den Router (LAN 1/2/3-Port) über eine drahtgebundene oder drahtlose Verbindung.
Hinweis: Die SSIDs (Netzwerknamen) und das drahtlose Passwort sind auf dem Produktetikett angegeben.
2 Konfiguration des Modem-Routers über einen Webbrowser.
A Starten Sie einen Webbrowser und geben Sie http://tplinkmodem.net oder 192.168.1.1 ein.
Hinweis: Erscheint die Login-Seite nicht, schauen Sie bitte unter Teil 1 der FAQ (Häufig gestellte Fragen) nach.
http://tplinkmodem.net
B Vergeben Sie für zukünftige Logins ein eigenes Passwort oder verwenden Sie admin als Benutzername und Passwort.
3 Anschluss des Modems an den WAN-Port des Routers über ein Ethernet-Kabel.
4 Gehen Sie zu WAN > WAN-Konfiguration, um den WAN PHYSIKALISCHEN TYP zu ändern und die Einrichtung abzuschließen.
Viel Spaß im Internet.
Erweiterte Einstellungen werden im auf TP-Links offizieller Website www.tp-link.de erhältlichen Handbuch behandelt.
Tether-App
TP-Links App Tether bietet eine einfache Möglichkeit, Ihren Router zu verwalten. Sie können unerwünschte Geräte blockieren, die Kindersicherung einrichten, Ihre WLAN-Einstellungen konfigurieren usw.
Scannen Sie den QR-Code, um TP-Links App Tether vom Apple-App-Store oder Google Play herunterzuladen und zu installieren.
Hinweis: Tether wird noch nicht von allen Modellen unterstützt. Bitte überprüfen Sie die App-Beschreibung, bevor Sie die App installieren.
FAQ (Häufig gestellte Fragen)
F1. Was kann ich tun, wenn die Login-Seite nicht erscheint?
A1. Verfügt Ihr Computer über eine statische/feste IP-Adresse, konfigurieren Sie ihn so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.
A2. Stellen Sie sicher, dass Sie http://tplinkmodem.net korrekt eingegeben haben.
A3. Verwenden Sie einen anderen Webbrowser.
A4. Starten Sie Ihren Modemrouter neu.
A5. Deaktivieren und aktivieren Sie den verwendeten (W)LAN-Adapter.
F2. Was kann ich tun, wenn der LED-Status nicht korrekt ist?
A1. Überprüfen Sie Ihre Verkabelung. Stellen Sie sicher, dass Telefonkabel und Spannungsadapter korrekt angeschlossen sind.
A2. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück.
A3. Entfernen Sie Ihren DSL-Splitter, verbinden Sie Ihren Modemrouter direkt mit der Telefondose und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.
A4. Kontaktieren Sie Ihren Internetdiensteanbieter, um sicherzustellen, dass Ihr DSL-Anschluss in Ordnung ist.
A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.
F3. Was kann ich tun, wenn ich keinen Internetzugriff habe?
A1. Stellen Sie sicher, dass Telefon- und Ethernet-Kabel korrekt angeschlossen sind.
A2. Schauen Sie, ob Sie sich unter der Standardadresse http://tplinkmodem.net in den Modemrouter einloggen können. Falls ja, fahren Sie fort. Falls nein, konfigurieren Sie Ihren Computer so, dass er seine IP-Adresse automatisch vom Modemrouter bezieht.
A3. Fragen Sie bei Ihrem Internetdiensteanbieter nach, ob VPI/VCI-Werte, VLAN-ID, Verbindungstyp und Benutzerdaten korrekt sind. Korrigieren Sie diese gegebenenfalls.
A4. Setzen Sie Ihren Modemrouter auf Werkseinstellungen zurück und konfigurieren Sie ihn anhand der Anweisungen in dieser Schnellinstallationsanleitung neu.
A5. Haben Sie all dies ausprobiert und das Problem besteht weiterhin, wenden Sie sich bitte an unseren Technischen Kundendienst.
F4. Was kann ich tun, wenn ich mein Passwort vergessen habe?
- Handelt es sich um das Passwort der Weboberfläche:
A. Schauen Sie in Teil 5 der FAQ (Häufig gestellte Fragen), um herauszufinden, wie Sie Ihren Router zurücksetzen. Vergeben Sie dann für zukünftige Logins ein Passwort oder verwenden Sie admin als Benutzername und Passwort.
- Haben Sie Ihr WLAN-Passwort vergessen:
A1. Das Standard-WLAN-Passwort/PIN ist auf dem Aufkleber auf dem Gerät zu finden.
A2. Haben Sie das Passwort geändert, loggen Sie sich in die Weboberfläche Ihres Routers ein, um Ihr WLAN-Password einzusehen oder zu ändern.
F5. Wie setze ich meinen Modemrouter auf Werkseinstellungen zurück?
A1. Drücken Sie die RESET-Taste auf der Rückseite des Modemrouters, während dieser läuft. Leuchten alle LEDs auf, können Sie loslassen.
A2. Loggen Sie sich in die Weboberfläche Ihres Modemrouters ein und gehen Sie in die Systemverwaltung, um Ihren Modemrouter zurückzusetzen.
- Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
- Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren.Wenn Sie Service benötigen, wenden Sie sich bitte an uns.
- Verwenden Sie kein beschädigtes Ladegerät oder USB-Kabel, um Ihren Akku zu laden.
- Verwenden Sie ausschließlich das empfohlene Ladegerät.
- Betreiben Sie das Gerät nur an Orten, wo dies erlaubt ist.
- Der Adapter muss in eine Steckdose nah am Gerät gesteckt werden und leicht zugänglich sein.
Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.
Nur für Original-TP-Link-Produkte.
Informationen über die Garantiezeit, Regelungen finden Sie unter http://www.tp-link.de/support.html. und Verfahrensweisen
DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.
BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.
TP-Link garantiert für einen einwandfreien Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
English
TP-Link erklärt hiermit, dass dieses Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien (EU)2015/863, 2014/53/EU, 2009/125/EG und 2011/65/EU erfüllt.
Die Original-EU-Konformitätserklärung kann in englischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/.
