Produkttyp	PC-Netzteil
Marke	Seasonic
Modell	Prime Ultra Titanium
Zertifizierung	80+ Titanium
Formfaktor	ATX
Modularität	Vollmodular (Kabel inbegriffen)
Hauptanschlüsse	20+4-Pin ATX, 4+4-Pin EPS12V, PCIe, SATA, Molex
Lüfter	135 mm mit semi-passivem Modus
Schutzfunktionen	OVP, UVP, OCP, OPP, SCP
ErP 2013 Kompatibilität	Ja
Garantie	Herstellungsfehler, Reparatur oder Austausch
Wartung	Lüftungsgitter mit einem trockenen, weichen Tuch reinigen
Sicherheit	Nicht öffnen, Hochspannung, mitgelieferte Kabel verwenden
Ersatzteile	Nicht verfügbar, Kundendienst kontaktieren
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar auf notice-facile.com

Häufig gestellte Fragen - Prime Ultra Titanium SEASONIC

Wie installiere ich das Prime Ultra Titanium Netzteil?

Stellen Sie sicher, dass der Computer ausgeschaltet und vom Stromnetz getrennt ist. Installieren Sie das Netzteil im dafür vorgesehenen Gehäuseeinschub und schrauben Sie es mit den vier mitgelieferten Schrauben fest. Schließen Sie die modularen Kabel am Netzteil und dann am Mainboard und den Peripheriegeräten an. Schließen Sie das Gehäuse, stecken Sie das Netzkabel ein und schalten Sie den Netzschalter ein.

Was tun, wenn das Netzteil nicht startet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Netzschalter auf 'I' steht. Überprüfen Sie alle Verbindungen am Mainboard und an den Peripheriegeräten. Versuchen Sie, den Schalter mehrmals mit einer Verzögerung von 0,5 Sekunden umzulegen.

Kann ich Kabel anderer Marken verwenden?

Nein. Verwenden Sie ausschließlich die mitgelieferten Seasonic-Modulkabel. Die Verwendung anderer Kabel kann die Komponenten beschädigen und die Garantie erlöschen lassen.

Wie reinige ich das Netzteil?

Trennen Sie das Gerät vom Stromnetz und warten Sie einige Minuten. Verwenden Sie ein trockenes, weiches Tuch zur Reinigung der Lüftungsgitter und der Außenfläche. Führen Sie niemals Gegenstände in das Lüftergitter ein.

Wie lange ist die Garantiezeit?

Die Garantie deckt Herstellungs- und Materialfehler ab dem Kaufdatum ab. Seasonic behält sich das Recht vor, das Produkt zu reparieren oder zu ersetzen. Weitere Details finden Sie unter www.seasonic.com/rma.

Kann ich das Netzteil zur Reparatur öffnen?

Öffnen Sie niemals das Netzteil. Es enthält gefährliche Hochspannungen und das Öffnen führt zum Garantieverlust. Wenden Sie sich bei Problemen an den Seasonic-Support.

Ist das Netzteil mit der ErP-2013-Norm kompatibel?

Ja, das Seasonic Prime Ultra Titanium ist ErP 2013 kompatibel. Zur Optimierung aktualisieren Sie das BIOS Ihres Mainboards und aktivieren Sie die Energiesparoptionen. Beachten Sie das Handbuch des Mainboards für die Einstellungen.

Wie erkenne ich, ob meine Installation korrekt ist?

Überprüfen Sie nach der Installation, ob alle Steckverbinder richtig eingesteckt und gesichert sind. Das Netzteil startet nur, wenn das Mainboard funktionsfähig ist und Strom anfordert. Wenn keine Anzeige leuchtet, befolgen Sie die Fehlerbehebungsschritte.

Was tun, wenn das Netzteil ungewöhnliche Geräusche macht?

Stellen Sie sicher, dass kein Gegenstand den Lüfter blockiert und die Luftzirkulation frei ist. Wenn das Geräusch anhält, stellen Sie die Verwendung ein und kontaktieren Sie den Seasonic-Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

Wie schließe ich den 20/24-Pin-Stecker an?

Schließen Sie das eine Ende des Kabels am Netzteil und das andere Ende am Mainboard an. Je nach Mainboard können Sie den zusätzlichen 4-Pin-Teil bei Bedarf abtrennen. Erzwingen Sie nichts: Die Stecker sind so konzipiert, dass sie nur in einer Richtung passen.

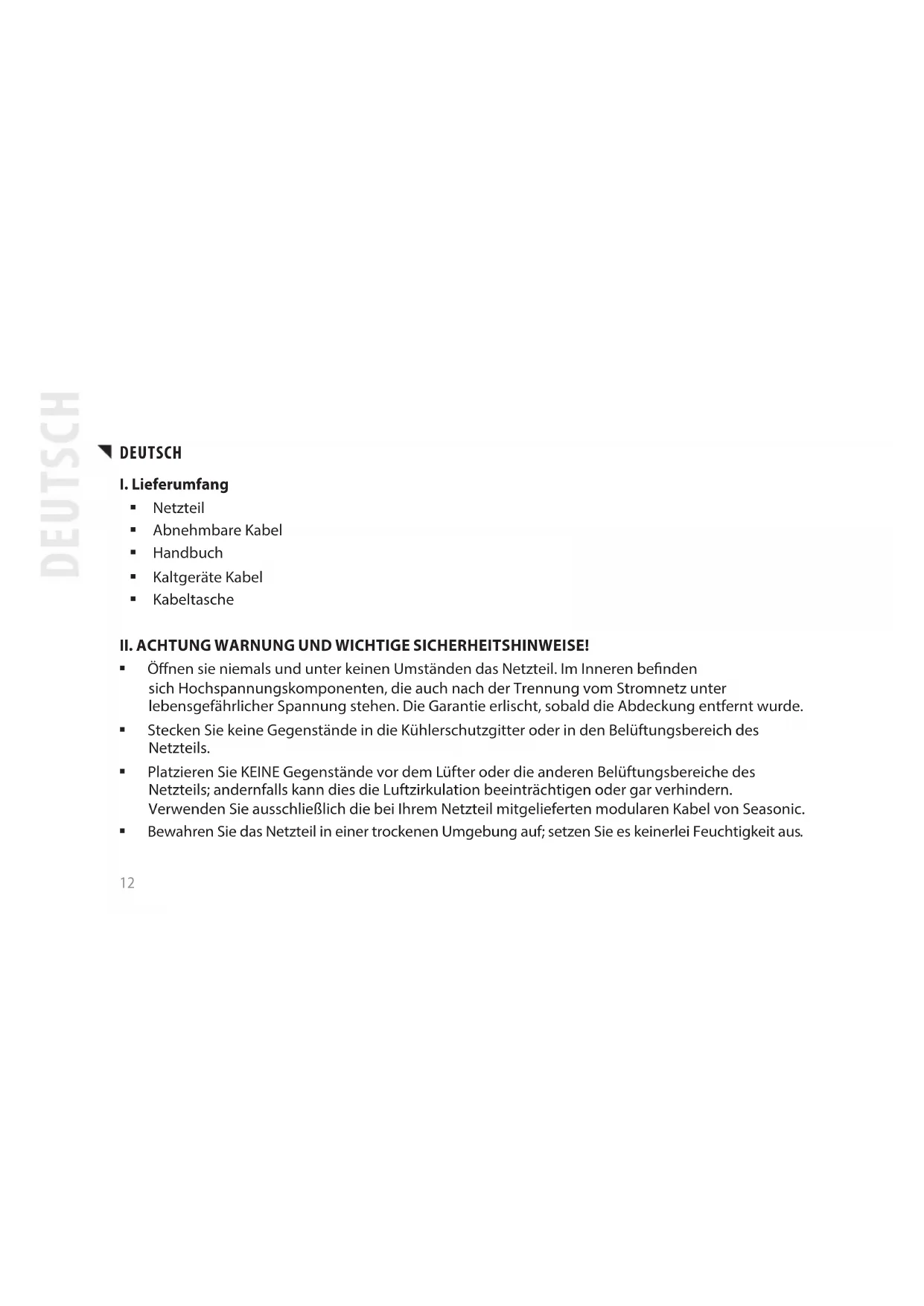

BEDIENUNGSANLEITUNG Prime Ultra Titanium SEASONIC

Netzteil
■ Abnehmbare Kabel
■ Handbuch
Kaltgeräte Kabel
Kabeltasche

II. ACHTUNG WARNUNG UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
  ■ Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei Ihrem Netzteil mitgelieferten modularen Kabel von Seasonic.
  ■ Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTEN NETZTEILS

1. Bitte lesen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiter oben.
2. Überprüfen Sie, dass das System korrekt heruntergefahren ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun Ihren PC von sämtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihres PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard und ziehen Sie sämtliche Peripherieanschlüsse.
5. Lösen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem dafür vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollte in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unten zeigt.)
b. Bei lüfterlosen Netzteilen empfiehlt Seasonic das Netzteil so einzubauen das die Lüftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu ermöglichen.

a. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie sicher, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schließen Sie gegebenenfalls den 4-poligen + 12 V-Stecker und/oder den + 12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlüsse (+ 12 V) benötigt, verbinden Sie bitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprechenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschließen Sie das Computergehäuse wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schließen Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihren Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig funktioniert, prüfen Sie bitte die nachstehende Checkliste.

1. Prüfen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prüfen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prüfen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „l“-Position (ein) ist.
4. Prüfen und sichern Sie sämtliche Mainboard- und Peripheriegeräteanschlüsse.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I“ und „O“ umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls weiterhin Probleme auftreten und das Netzteil nicht richtig funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
■ Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfunktion aktualisieren Sie bitte Ihre Mainboard-BIOS auf die neueste Version und Konfiguration des BIOS gemäß ErP 2013 Anforderungen - aktivieren alle Energiesparfunktionen für Standby- und Normalbetrieb, und deaktivieren Sie die Audio-always-on Funktion. Bitte konsultieren Sie Ihren Motherboard-Hersteller für weitere Unterstützung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Während der Garantiedauer behält sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen höherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
■ Die Produktabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com/rma

Hinweise

■ Die Garantiebedingungen können je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an Ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung dieses Produktes und Schäden, die aufgrund der Nutzung dieses Produktes bei anderen Geräten in einem Computer infolge eines Produktfehlers entstanden sind.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com.
