Tipo di prodotto	Alimentazione per PC
Marca	Seasonic
Modello	Prime Ultra Titanium
Certificazione	80+ Titanium
Formato	ATX
Modularità	Completamente modulare (cavi inclusi)
Connettori principali	20+4 pin ATX, 4+4 pin EPS12V, PCIe, SATA, Molex
Ventilatore	135 mm con modalità semi-passiva
Protezioni	OVP, UVP, OCP, OPP, SCP
Compatibilità ErP 2013	Sì
Garanzia	Difetti di fabbricazione, riparazione o sostituzione
Manutenzione	Pulire le griglie di ventilazione con un panno morbido asciutto
Sicurezza	Non aprire, alta tensione, utilizzare i cavi inclusi
Pezzi di ricambio	Non disponibili, contattare il servizio clienti
Informazioni generali	Manuale disponibile in più lingue su notice-facile.com

Domande frequenti - Prime Ultra Titanium SEASONIC

Come installare l'alimentatore Prime Ultra Titanium ?

Assicurati che il computer sia spento e scollegato. Installa l'alimentatore nel case nella posizione prevista, avvitalo con le quattro viti fornite. Collega i cavi modulari all'alimentatore e poi alla scheda madre e alle periferiche. Richiudi il case, collega il cavo di alimentazione e accendi l'interruttore.

Cosa fare se l'alimentatore non si avvia ?

Verifica che il cavo di alimentazione sia ben collegato e che la presa sia alimentata. Assicurati che l'interruttore dell'alimentatore sia sulla posizione 'I'. Controlla tutti i collegamenti sulla scheda madre e sulle periferiche. Prova a commutare l'interruttore più volte con un intervallo di 0,5 secondi.

Posso utilizzare cavi di altre marche ?

No. Utilizza solo i cavi modulari Seasonic forniti con l'alimentatore. L'uso di altri cavi può danneggiare i componenti e annullare la garanzia.

Come pulire l'alimentatore ?

Scollega l'apparecchio e attendi qualche minuto. Utilizza un panno morbido e asciutto per pulire le griglie di ventilazione e la superficie esterna. Non introdurre mai oggetti nella griglia della ventola.

Qual è la durata della garanzia ?

La garanzia copre i difetti di fabbricazione e dei materiali a partire dalla data di acquisto. Seasonic si riserva il diritto di riparare o sostituire il prodotto. Per maggiori dettagli, consulta www.seasonic.com/rma.

Posso aprire l'alimentatore per ripararlo ?

Non aprire mai l'alimentatore. Contiene alte tensioni pericolose e l'apertura annulla la garanzia. In caso di problemi, contatta il supporto Seasonic.

L'alimentatore è compatibile con la normativa ErP 2013 ?

Sì, il Seasonic Prime Ultra Titanium è compatibile con ErP 2013. Per un'ottimizzazione, aggiorna il BIOS della scheda madre e attiva le opzioni di risparmio energetico. Consulta il manuale della scheda madre per le impostazioni.

Come sapere se la mia installazione è corretta ?

Dopo l'installazione, verifica che tutti i connettori siano ben inseriti e sicuri. L'alimentatore si avvia solo se la scheda madre è funzionante e richiede alimentazione. Se nessun LED si accende, segui le procedure di risoluzione dei problemi.

Cosa fare se l'alimentatore emette un rumore anomalo ?

Assicurati che nessun oggetto ostruisca la ventola e che la circolazione dell'aria sia libera. Se il rumore persiste, interrompi l'uso e contatta il servizio clienti Seasonic. Non tentare di riparare da solo.

Come collegare il connettore 20/24 pin ?

Collega l'estremità del cavo all'alimentatore, poi l'altra estremità alla scheda madre. A seconda della scheda madre, puoi staccare la parte aggiuntiva di 4 pin se necessario. Non forzare i connettori: sono progettati per inserirsi in un solo senso.

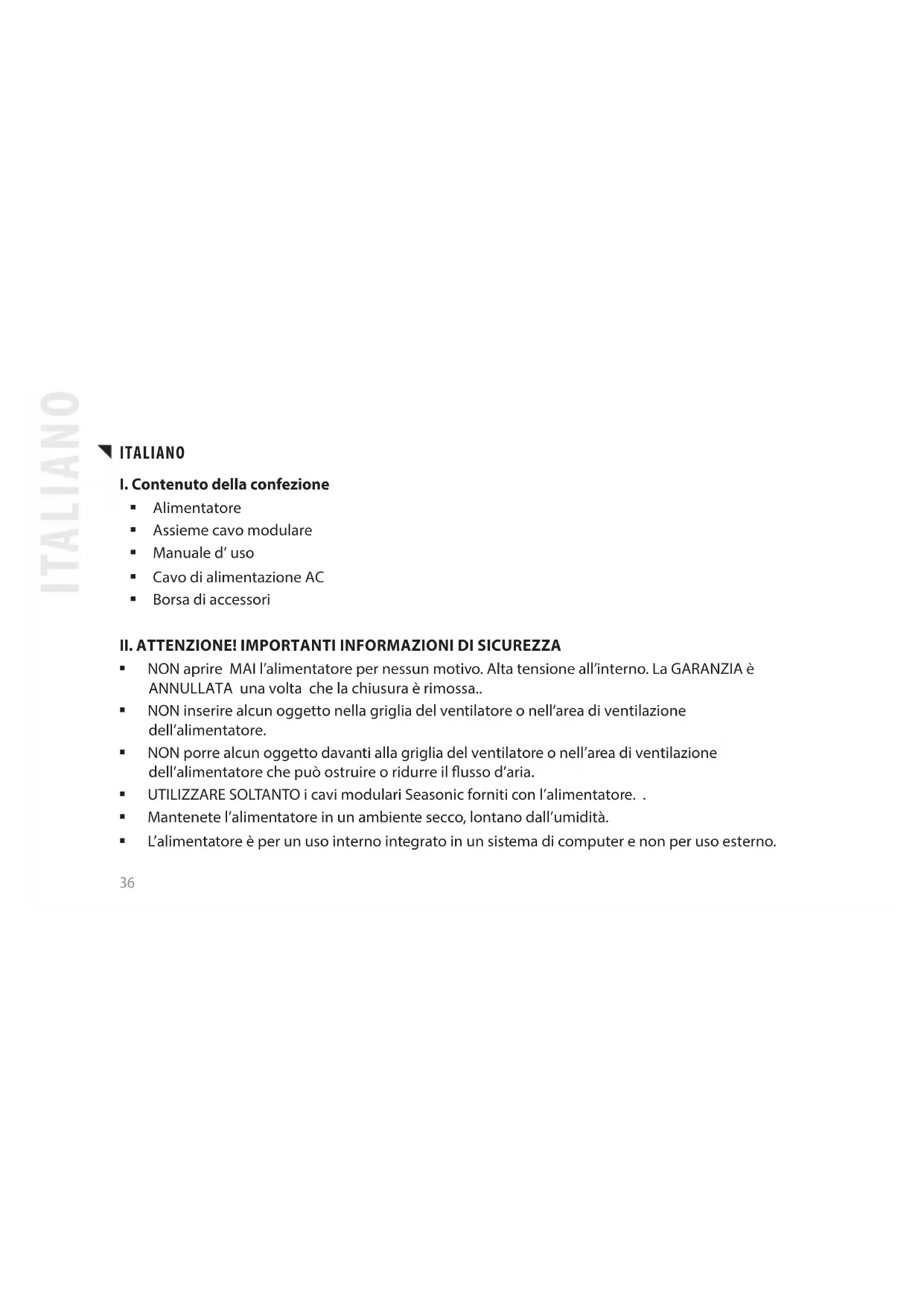

MANUALE UTENTE Prime Ultra Titanium SEASONIC

I. Contenuto della confezione

• Alimentatore
  ■ Assieme cavo modulare
  ■ Manuale d'uso
  ■ Cavo di alimentazione AC
  ■ Borsa di accessori

II. ATTENZIONE! IMPORTANTI INFORMAZIONI DI SICUREZZA

NON aprire MAI l'alimentatore per nessun motivo. Alta tensione all'interno. La GARANZIA è ANNULLATA una volta che la chiusura è rimossa..
NON inserire alcun oggetto nella griglia del ventilatore o nell'area di ventilazione dell'alimentatore.
NON porre alcun oggetto davanti alla griglia del ventilatore o nell'area di ventilazione dell'alimentatore che può ostruire o ridurre il flusso d'aria.
- UTILIZZARE SOLTANTO i cavi modulari Seasonic forniti con l'alimentatore.
■ Mantenete l'alimentatore in un ambiente secco, lontano dall'umidità.
L'alimentatore è per un uso interno integrato in un sistema di computer e non per uso esterno.

III. RIMOZIONE DELL'ALIMENTATORE

1. Per favore leggi il Capitolo II. Attenzione! Importanti Informazioni di Sicurezza di seguito:
2. 1. Assicurati che il tuo sistema sia completamente spento; selezionare l'interruttore della potenza AC dell'alimentatore su "O" (OFF) e disconnetti il cavo di alimentazione dalla presa AC.
3. 1. Apri il contenitore del computer (per favore consulta il manuale del costruttore)
4. 1. Disconnetti attentamente tutti i connettori dell'alimentatore dalla scheda madre e dalle periferiche.
5. 1. Svita le viti di montaggio che assicurano l'alimentatore al pannello posteriore del contenitore.
6. 6 .Rimuovi attentamente l'alimentatore dal contenitore.

IV. INSTALLAZIONE DELL'ALIMENTATORE

1. Posiziona l'alimentatore Seasonic nello spazio fornito all'interno del contenitore e usa le quattro viti di montaggio fornite nella borsa degli accessori per assicurarlo al pannello posteriore del contenitore. Non stringere troppo le viti.

a. Per gli alimentatori con il ventilatore incorporato, la copertura superiore lato ventilatore dovrebbe essere di fronte alla scheda madre ( dipende dal tipo di contenitore del computer, questo può significare in alto od in basso riferito alla copertura del ventilatore).

b. Per gli alimentatori senza ventilatore, Seasonic raccomanda di montarli nel contenitore del computer con la copertura della ventilazione affacciata verso l'ALTO. Comunque, sono previsti degli ulteriori fori per le viti di montaggio nella parte posteriore dell'alimentatore per permettere un montaggio inverso, se necessario.

1. Connessione della scheda madre:

a. NON forzare i connettori in sede; i connettori hanno una chiave quindi possono essere inseriti in un solo modo. Assicurati che i connettori siano fermamente bloccati nel loro posto.
b. Connetti il terminale del connettore convertibile a 24/20 pin dell'alimentatore al corretto ricettore nell' dell'alimentatore.
c. Connetti la parte finale del connettore convertibile a 24/20 pin della scheda madre alla scheda madre.
d. Connetti il connettore + 12V a 4 pin e il connettore EPS + 12v, se necessario.
e. Se il tuo sistema richiede doppi connettori EPS + 12V, collega la parte finale del secondo connettore ad 8 pin CPU nel corretto ricettore a 8 pin dell'alimentatore. Poi connetti la parte finale del connettore a 8 pin della scheda madre alla scheda madre.

1. Connessione delle componenti periferiche:

a. Connetti un estremo del cavo della periferica all'alimentatore e l'altro al componente.
b. NON usare eccessiva forza per collegare i connettori: i connettori hanno una chiave quindi possono essere inseriti in un solo modo

c. Assicurati che i connettori siano strettamente serrati.

1. Chiudi il contenitore del computer secondo il manuale del costruttore
2. Inserisci il cavo AC fornito nella confezione ed aziona l'interruttore AC On/Off nel pannello posteriore dell'alimentatore verso la posizione "I" (On)
3. Ora sei pronto per far partire il tuo computer alimentato da Seasonic

V. Ricerca Guasti

Se l'alimentatore non funziona correttamente, utilizza la seguente lista di controllo.

1. Verifica se il cavo AC è correttamente connesso alla sorgente elettrica AC ed all' alimentatore.
2. Assicurati che la sorgente AC sia ON
3. Verifica che l'interruttore ON/OFF nel pannello posteriore dell'alimentatore sia in posizione ON "I"
4. Verifica ed assicurate la connessione di tutti i connettori della scheda madre e delle periferiche
5. L'interruttore AC nel pannello posteriore dell'alimentatore può essere azionato alternativamente con un ritardo di 0,5 sec tra "l" ed "O" per assicurarsi che l'alimentatore sia azzerato.
6. Se ancora trovi difficoltà nel far funzionare correttamente l'alimentatore, visitate la pagina www.seasonic.com per ulteriori istruzioni di supporto tecnico.

Note

• L'operazione dell'alimentatore è una tecnologia "pull", che significa che l'unità fornisce soltanto la potenza richiesta dalla scheda madre e dai componenti di sistema.
  Se c'è un malfunzionamento della scheda madre, l'alimentatore non si accende.
  Se c'è un malfunzionamento di un componente periferico, l'alimentatore non fornisce potenza a quel particolare componente..
• Questo alimentatore rispetta i nuovi requisiti ErP 2013. Per una corretta operazione delle funzioni di sistema, aggiorna il BIOS della scheda madre e configura il BIOS in accordo ai requisiti ErP 2013 - abilita tutte le funzioni di risparmio di energia per operazioni normali e di stand-by e disabilita l'audio " sempre acceso". Consulta il produttore di scheda madre per ulteriore assistenza.

VI. Garanzia

La garanzia Seasonic copre tutti gli alimentatori contro difetti di materiale e di produzione dalla data di acquisto. Durante il periodo di garanzia, Seasonic si riserva a sua discrezione sia riparare le unità, o sostituire i componenti guasti con parti di simili od eguali prestazioni, a condizione che:

Il prodotto è restituito al punto di acquisto, con spedizione pre-pagata.
Il prodotto è stato utilizzato in accordo agli scopi previsti dal costruttore

Il prodotto non è stato danneggiato a causa di fenomeni naturali come fulmini, inondazioni od incendi.
La copertura del prodotto non è stata mai rimossa e l'adesivo di garanzia non sia stato rotto.

Per dettagli addizionali, visitate la pagina www.seasonic.com/rma

Note

I termini della garanzia possono variare tra le differenti regioni geografiche.

VII. Dichiarazione di non responsabilità

Tutti gli sforzi sono stati fatti per assicurare l'accuratezza di tutte le informazioni fornite di seguito. Seasonic non si assume alcuna responsabilità, espresso od implicita, per qualsiasi danno (i) che può (possono) accadere ai componenti del vostro sistema od ad altri dispositivi come risultato di qualsiasi errore od omissione durante l'installazione o la rimozione dell'alimentatore o dovuti a qualsiasi difetto o guasto del prodotto stesso.

Visita la nostra homepage www.seasonic.com per ulteriori dettagli.
