BEDIENUNGSANLEITUNG SRU 7140 PHILIPS

1. Einführung 18
2. Tastenfunktionen 18-19
3. Installieren der Fernbedienung 20-22

Einlagen der Batterien 20
Einrichten der Fermbedienung 20-22
4. Erweiterte Funktionen 22-24
Durchschaften der Lautstärkeregelung 22
Code-Lernfunktion 22-23
Löschen aller erlenten Funktionen für einen Gerätemodus 245.
Fehlerbehebung 24
6. Kundeninformationen 102

1. Einführung

Herzlichen Glückwunsch zum Kauf dieser Universalfernbedierung von Philips! Nach dem Installieren der Fernbedienung konnen Sie damit die meisten möglich verwendeten Funktionen von Unterhaltungselektronikgeräten beinahe jeder Marke steuern. Hierzu gehören Fernsehergeäte (TV), DVD-Player/Recorder, Videorecorder (VCR), Verträcker/Receiver, CD-Player und STB (Set-Top-Boxen, Satelliten- und Kabelfemsehdecoder).

Informationen zur Vorbereitung dieser Fernbedienung zum Gebrauch finden Sie im Abschnitt 'Installieren der Fernbedienung'.

2. Tastenfunktionen

Die Abbildung auf Seite 3 zeigt eine Übersichttert Tasten und deren Funktionen. Diese Fernbedienung kann nur Funktionen steuern, die in ihren Geräten tatsächlich vorhanden sind.

Allgemeine Funktionen

① (Standby) . Ein- und Ausschalten von TV,

Receiver, CD-Player und STB

(Set-Top-Box,Satelliten- und Kabelfernsehdecoder)

② SHIFT. Zugriff auf Zusammenfunktionen
③ GUIDE -Anzeige der elektronischen Programmübersicht (TV,STB)

INFO

• Anzeige von OSD-Kanal-informationen (TV, STB, DVD)

④ VOL(ume) +/- Lautstärkeregelung des
Lautstärkeregelung des Fernsehgeräts
(5) MENU. - Anzeige des Menübildschirms

目

-Aktivieren von Videotext (TV,STB)

Pfeiltasten. - Nach oben, unter, links,

VCR/DVD-Tasten

rechts in einem Menu
- Steuerung von VCR / DVD auch im TV-Modus
- Pause
- Rücklauf / Vorlauf
- Stopp

⑦ OK Bestätigung Ihrer Auswahl
- Wiedergabe (VCR, DVD)
8 SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 AV. - Umschalten zwischen

externen Eingängen (Audio / Video) von Geräten (TV, STB)
- Bildeinstellungenoptionen (TV, STB)

Bedienungsanleitung

10 3 Toneinstellungsoptionen (TV, STB)
(11) + Umschalten zwischen ein- und zweistelligen Kanalnummern (TV, STB).
12 Zifferntasten . Direkte Kanalwahl (TV,STB, AMP).

Quellenauswahltasten Auswahlen des TV-, DVD-, VCR-,TUNER-, CD-, AUXoder HDD- (Festplatten-) Modus (AMP).

13 LEARN. Einrichten der Lernfunktionen
14 - Aufnahme Für Aufnahmestart zweimal drucken. Bei manchen Marken einmal drucken und dann noch einmal für 3 Sekunden gedrückt halten. P-P - Auswahlen des vorherigen Kanals
15 BACK - Rückkehr zur vorherigen Menüebene oder Ausblenden des Menüs (TV, STB, DVD)
□ - Deaktivieren von Videotext
16 SELECT Auswahlen des TV-, DVD-, STB- oder AMP-Modus
PROG(ramm) +/- . Auswahl des nächsten / vorherigen Kanals (TV, STB)
18 FAV. Auswahldes nachsten / vorherigen Lieblingssenders (TV, STB)

Anhalten bei aktueller Videotextseite (TV, STB)
AuswahldesBreitbildformats (TV,STB)

19 C. Loschen der Eingaben (TV, STB, DVD)

(Stumm) Stummschalten des Fernsehtons

Verwendend der SHIFT-Taste

Mit der SHIFT-Taste können für den aktuellen Gerätemodus zusätzliche Funktionen aufgerufen werden, wie z. B. Menu, Beenden, Cursor usw. Zusammenfunktionen sind nicht zu allen Codes verfügbar. So rufen Sie die Zusammenfunktionen auf:

1 Wahlen Sie mit der Taste SELECT den gewünschten Gerätemodus aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
2 Drucken Sie kurz die Taste SHIFT.
Die Anzeige des Gerätemodus bleibt aktiviert, um den SHIFT-Modus anzuzeigen.
3 Durch Betätigkeiten anderer Tasten können Sie nun feststellen, welche Funktionen für den ausgewählten Gerätemodus verfügbar sind. Es sind nur Funktionen verfügbar, die auch über die Originalfernbedienung verfügbar sind.
4 Drücken Sie kurz die Taste SHIFT, um zum normalen Modus darüberzuschalten.
- Wenn im SHIFT-Modus keine Taste betägt wird, schaltet die Fernbedienung nach 20 Sekunden in den normalen Modus (keine Zusammenfunktionen) zurück.

Installieren der Fernbedienung

Einlagen der Batterien

1 Am unteren Ende der Fernbedienung befindet sich eine keine Einkerbung. Durch Ziehen an dieser Einkerbung lässt sich das Batteriefach öffnen.

2 Legen Sie zwei CR2032-Lithiumbatterien wie abgebildet in das Batteriefach ein. Achten Sie darauf, dass die Aufschrift der Batterien nach oben zeigt.

3 Schieben Sie das Batteriefach wieder ein, bis es hörbar einrastet.

Hinweise:

Die Fernbedienung schaltet sich automatisch aus, wenn Sie die Tasten länger als 30 Sekunden gedrücktelten.
- Auch bei einem Batteriewechsel bleiben die Codes im Speicher der Fernbedienung erhalten.

Einrichten der Fernbedienung

These Prozedur ist nur dann erforderlich, wenn ein Gerät auf die SRU7140 nicht reagiert. In this fall erkennt die SRU7140 die Marke oder das Modell des Geräts nicht, und Sie müssen die Fernbedienung entsprechend programmieren.

Sie können die Fernbedienung entweder durch direktes Eingeben des Markencodes eines Geräts einrichten, oder indem Sie die Codebibliothek durchsuchen, bis Sie einen Code gefunden haben, der von dem Gerät verarbeitet wird.

Sie können in jedem Gerätemodus (außer TV) beliebige Codes speichern. So können Sie im Modus AMP auch einen VCR-Code speichern oder unter STB einen DVD-Code usw. Lediglich der TV-Modus ist ausschließlich für TV-Codes reserviert.

Durch Einrichten eines Gerätemodus mit einem Code werden alle vorher für diesen Gerätemodus erlernten Befehle automatisch gelöscht.

Manuelle Codeeingabe

1 Suchen Sie die Marke des Geräts in der Codeliste (separates Beiblatt). Für jeder Marke ist mindestens ein Code aufgeführrt. Notieren Sie sich den ersten Code.
2 Schalten Sie das Gerät manuell ein.
3 Wahlen Sie mit der Taste SELECT den gewünschten Gerätemodus aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
4 Halten Sie die Taste SETUP so lange gedrückt, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
5 Geben Sie mit den Zifferntasten den vierstelligen Code ein, den Sie sich in Schritt 1 notiert haben.
- Nach Eingabe eines gültigen Codes erlischt die Signalleuchte. Bei einem ungültigen Code blinkt die Signalleuchte.
6 Richten Sie die Fernbedienung auf das Gerät, und überprüfen Sie die Funktion.
- Wenn das Gerät richtig reagiert, ist keine weitere Programmierung erforderlich. Die Fernbedienung ist jetzt für die Steuerung des Geräts bereit.
7 Notieren Sie sich den Code!
- Wenn das Gerät auf einige Tasten nicht reagiert, verwenden Sie einen der anderen für die Marke angegebenen Codes.

Codesuche

Wenn das Gerät auch nach Auswahl aller Codes für die Marke nicht reagiert, oder wenn die Marke nicht aufgeführ ist, können Sie den Code mithilfe der Codesuche ermittelt. Die Codesuche beginnnt mit dem derzeit gespeicherten Code.

Automatische Codesuche

Die Fernbedienung sicht automatisch nach dem richtigen Code für das Gerät.

1 Schalten Sie das Gerät manuell ein.
2 Wahlen Sie mit der Taste SELECT den gewünschten Gerätemodus aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
3 Halten Sie die Taste SETUP so lange gedrück, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
4 Drücken Sie die Taste PROG + einmal kurz.
Die Fernbedienung beginnnt nun, nacheinander alle bekannten Codes fur diesen Befehl (PROG +) an das Gerät zu senden. Nach jedem gesendeten Befehlscode erlischt die Anzeige des Gerätemodus.
- Wenn das Gerät den Tastenbefehl PROG+ nicht kennt, kannstattdessen auch die Taste (Standby) verwendet werden.
- Falls Sie bei der Codesuche versehentlich über den richtigen Code hinaus geschucht haben, können Sie mit der Taste PROG - wieder zurückgeben, bis das Gerät reagiert.
5 Drücken Sie kurz die Taste (Stumm), um den Code zu installieren.
- Wenn alle Codes für eine bestimmte Marke durchlaufen wurden, blinking die Anzeige des Gerätemodus 3 Sekunden lang schnell.

Programmieren mit der Markensuche

Mit dieser Funktion konnen Sie in der Codebibliothek nach einem Code für eine bestimmte Marke und einen bestimmten Herstelleruchen.

• Sie finden die Tabelle der Codebibliothek auf Seite 2.

1 Schalten Sie das Gerät manuell ein.
2 Wahlen Sie mit der Taste SELECT den gewünschten Gerätemodus aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
3 Halten Sie die Taste SETUP so lange gedrückt, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
4 Drücken Sie die Zifferntaste (1-6), die der gewürschten Marke entspricht (siehe Tabelle).
- Mit der Taste '0' starten Sie die oben beschriebene Codesuche.
5 Drücken Sie kurz die Taste PROG + (bzw.▶ (fur VCR) oder Ⓞ) mehrmals, bis das Gerät reagiert.
- Nach jedem gesendeten Befehl erlischt die Anzeige des Gerätemodus.
- Falls Sie bei der Codesuche versehentlich über den richtigen Code hinaus geschucht haben, können Sie mit der Taste PROG - wieder zurückgeben, bis das Gerät reagiert.
6 Drücken Sie kurz die Taste (Stumm), um den Code zu installieren.
- Falls alle Codes für eine bestimmte Marke durchlaufen wurden, blinking die Anzeige des Gerätemodus 3 Sekunden lang schnell.

Bedienungsanleitung

Programmieren von Codes für Kombigeräte

Für manche Kombigerate (z. B.TV/VCRTV/DVD,DVD/VCR usw.)\ müssen Sie zwei verschiedene Quellenauswahltasten einrichten, um beide Komponenten des Kombinationsgeräts steuern zu konnen. Bei einem TV/DVD-Kombinationsgerät beispisseweise\ müssen Sie ggf. einen Code unter der Taste TV einrichten, um das Fernsehgeber zu steuern, und einen separates Code unter der Taste DVD, um das DVD-Gerät zu steuern.

Erweiterte Funktionen

Durchschaften der Lautstärkeregelung

Bei den meisten Home Entertainment-Systemen wird die Lautstärke nur von einem Gerät gesteuert (in der Regel vom Fernsehgerät oder Veränder). Sie müssen拿到 in den Modus TV oder AMP schalten, um die Lautstärke eines anderen Geräts zu steuern. Erfolgdt die Wiedergabe etwa über die Lautsprecher des Fernsehgeräts, muss sich die Fernbedienung im Modus TV befinden, um beispelsweise die Lautstärke der Set-Top-Box zu steuern. Die Funktion 'Durchschaften der Lautstärkeregelung' erfolgt die Verwendung der Tasten VOL + / - und 山 (Stumm) der Fernbedienung, um auch die Lautstärke anderer Geräte des Systems zu steuern, selbst wenn diese über keine eigene Lautstärkeregelung verfügen.

1 Legen Sie zuerst fest, welche Quellenauswahltaste Sie für die Lautstärkeregelung einrichten möchten (z. B. AMP).
2 Wahlen Sie mit der Taste SELECT den Gerätemodus für die Lautstärkeregelung aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
3 Halten Sie die Taste SETUP so lange gedrückt, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
4 Halten Sie die Taste (Stumm) so lange gedrückt, bis die Anzeige des Gerätemodusomal blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
5 Drucken Sie kurz die Taste (Stumm).
Die Anzeige des Gerätemodus erlischt.
Alle anderen Geräte werden nun zur Lautstärkeregelung/ Stummschaltung zur ausgewählten Quelle durchgeschaltet. (AMP).
Die Signalleuchte blinkt 3 Sekunden lang kurz, wenn die von Ihnen ausgewählte Quelle über keine Lautstärkeregelung/Stummschaltung verfügbar.
- Indem Sie die obige Schrittfolge wiederholen, können Sie die Lautstärkeregelung/Stummschaltung auf Werkseinstellung zurücksetzen.

Code-Lernfunktion

Falls Sie bestimmte Funktionen der Originalfernbedienung vermüssen, kann die Fernbedienung diese Funktionen von der Originalfernbedienung erlernen.

Tipps zum Erlernen von Funktionen

In jedem Gerätemodus kann jeweils nur eine Originalfernbedienung erlernt werden.
- Löschen Sie zuerst alle erlernten Funktionen für einen Gerätemodus (TV, DVD, STB oder AMP), um sicherzustellen, dass für diesen Modus keine zuvor erlernten Funktionen vorhanden sind. Weitere Informationen dazu finden Sie unter 'Löschen aller erlernten Funktionen für einen Gerätemodus'.

Bedienungsanleitung

• Ordnen Sie die beiden Fernbedienungen so an, dass ihre Infrarot-Sende-LEDs in einer Linie direkt aufeinanander ausgerichtet sind. Mochlicherweise müssen Sie darauf die Höhe der Fernbedienungen aneinander anpassen.
• Wahlrend des Lernvorgangs * dürfen die Fernbedienungen nicht bewegt werden, und die Entfernung zwischen ihren muss unverändert bleiben.
• Sie können eine Funktion unter einer beliebigen verfügbarer Taste speichern, außer unter LEARN, SELECT, SHIFT und SETUP.
• Bei manchen Fernbedienungen können eine Funktionen möglichcherweise nicht erlernt werden.
  ?Die Batterien in der lernenden Fernbedienung und der Originalfernbedienung müssen neuwertig sein.

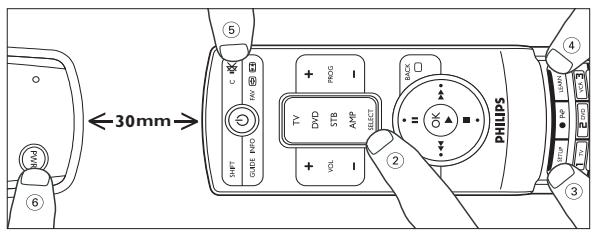

1 Legen Sie beide Fernbedienungen im Abstand von ca. 30mm auf eine ebene Fläche (z. B. auf einen Coughtisch). Die Kopfenden müssen geogeneinander zeigen. Möglicherweise müssen Sie damit die Höhe der Fernbedienungen aneinander anpassen.
2 Wahlen Sie mit der Taste SELECT den gewünschten Gerätemodus aus (TV, DVD, STB oder AMP).
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
3 Halten Sie die Taste SETUP so lange gedrück, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
4 Drucken Sie die Taste LEARN.
Die Anzeige des Gerätemodus blinkt nun einmal und leuchtet anschließend dauernd.
5 Drücken Sie die Taste, für die Sie eine neue Funktion programmieren möchten (Zieltaste). Beispiel (Standby). Für Zusatzfunktionen (SHIFT-Modus) drücken Sie zuerst die Taste SHIFT und anschließend die Funktionstaste. Siehe 'Verwenden der SHIFT-Taste'.
6 Halten Sie auf der Originalfernbedienung die Taste, deren Funktion Sie kopieren möchten (Lerntaste, z. B. POWER), so lange gedrückt, bis die Anzeige des Gerätemodus einmal blinkt und anschließend dauernd leuchtet.
- Falls beim Lernvorgang Probleme auftreten, blinkt die Signalleuche 3 Sekunden lang und leuchtet anschließend dauernd. Wiederholen Sie in thisem Fall die Schritte 5 bis 6.
7 Wiederholen Sie die Schritte 5 bis 6 für weitere Funktionen des ausgewählten Geräts, die Sie in der Fernbedienung programmieren möchten.
8 Drücken Sie kurz die Taste SETUP, wenn alle gewünschten Funktionen erlernt wurden. Der Code-Lernvorgang ist damit abgeschlossen.
9 Wiederholen Sie obigen Schritte für andere Geräte, die Sie auf der Fernbedienung programmieren möchten.

Bedienungsanleitung

Löschen aller erlernten Funktionen für einen Gerätemodus

1 Wahlen Sie mit der Taste SELECT den Gerätemodus aus (TV, DVD, STB oder AMP), für den Sie alle erlernten Funktionen Löschen möchten.
- Im Auswahlfenster leuchtet nun die Anzeige für den entsprechenden Gerätemodus auf.
2 Halten Sie die Taste SETUP so lange gedrückt, bis die Anzeige des Gerätemodus blinkt und anschließend dauernd leuchtet. Lassen Sie dann die Taste los.
3 Drucken Sie die Taste LEARN zweimal kurz.
Die Anzeige des Gerätemodus blinkt.
4 Drucken Sie die Zifferntaste 1 kurz.
Die Anzeige des Gerätemodus erlischt. Alle erlernten Funktionen für diesen Modus sind jetzt aus dem Speicher der Fernbedienung gelöscht.

Fehlerbehebung

Problem	Lösung
Die Fernbedienung kann ein Gerät nicht steuern.	Programmieren Sie die entsprechende Gerätetaste, um die bereitsigen Gerätefunktionen zu steuern. Siehe ‘Code-Lernfung’.
	Programmieren Sie die Fernbedienung mit einem neuen Code.
	Legen Sie neue Batterien ein (nach dem Einlagen neuer Batterien müssen Sie die Fernbedienung ggf. neu programmieren).
Die Fernbedienung kann manche Funktionen eines Geräts nicht steuern.	Die Fernbedienung ist möglicherweise nicht mit dem Gerät kompatibel.
	Programmieren Sie die Fernbedienung mit einem neuen Code.
Nachdem Sie einen Gerätecode programmiert haben, blinking die Anzeige des Gerätemodus 3 Sekunden lang.	Die Fernbedienung kann möglicherweise nicht alle Funktionen des Geräts steuern, oder die Tastennamen lauten anders als die des Geräts.
	Die Fernbedienung hat einen Code nicht übernommen.
	Programmieren Sie den Code erneut, oder verwenden Sie einen anderen Code.

Inhoudsopgave

VCR/DVD-bedieningsknoppen

-Hiermee kunt u uw VCR/DVD bedieren, zelfs als deTV is geseleedr.

Generelle styrefunktioner

Konfigurera fjarrkontrollen

(TB, TEaenpiuctabka)

10 Ⅲ npaMeTpbl HacTpoiKN 3ByKa

(TB, TEaenpiuctabka)

11 +BbI6Op MeKdy OADHO3HaHbIMN

ΔBy3HaHbIMN HOMepaMn KaHaAOB

(TB, TEaenpiuctabka)

⑫ LΦpOBoBie KHOHKn . HEnOcpeAChTBeHHb Bb6Op KaHaHa

(TB, TEaenpncstabka, ycnnteA).

KhoNKn Bb6opa

HCTOUHHKa

TV (TB), DVD (DVD

npoIrpblBaTeA),VCR

(BINdeomarHHToΦOH),TUNER

(TIOHEp), CD (PpOINpBpIBaTeAe

KOMnKaT-△NcKOB),AUX HDD

Deutsch: Kundeninformationen

Entsorgung Ihres alten Geräts

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycliert und wieder verwendet werden können.

Befindet sich these Symbol (durchgestrichene Abfalltonne auf

Rädern) auf dem Gerät, bedeutet dies, dass für diesen Gerät die Europäischen Richtlinie 2002/96/EG gilt.

Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihr dem Land.

Richten Sie sichitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über ihren Haushaltsabfall. Durch die korrekte Entsorgung ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

Name, Anschrift und Unterschrift des Handlers
