BEDIENUNGSANLEITUNG DigitRadio 2 S TECHNISAT

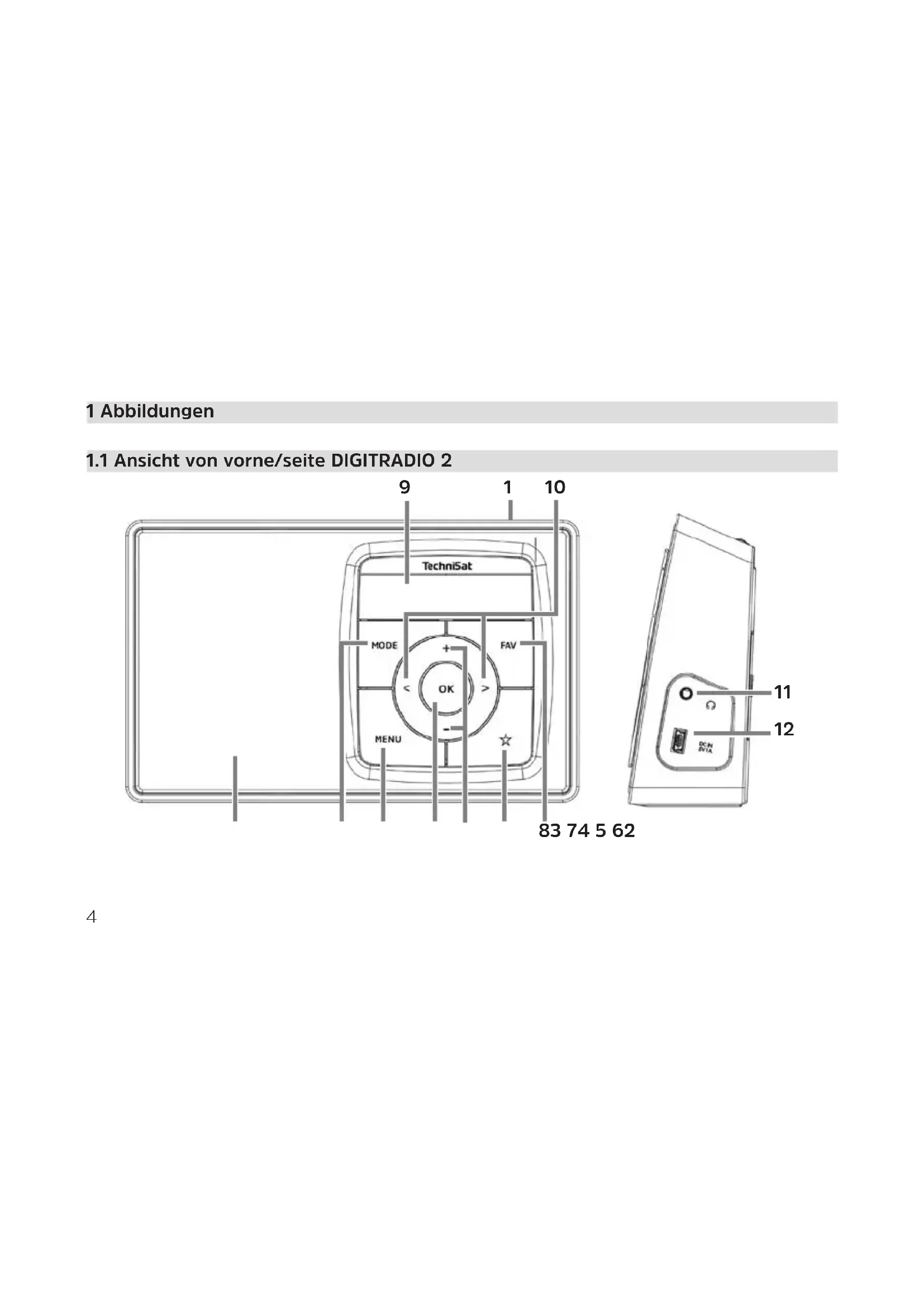

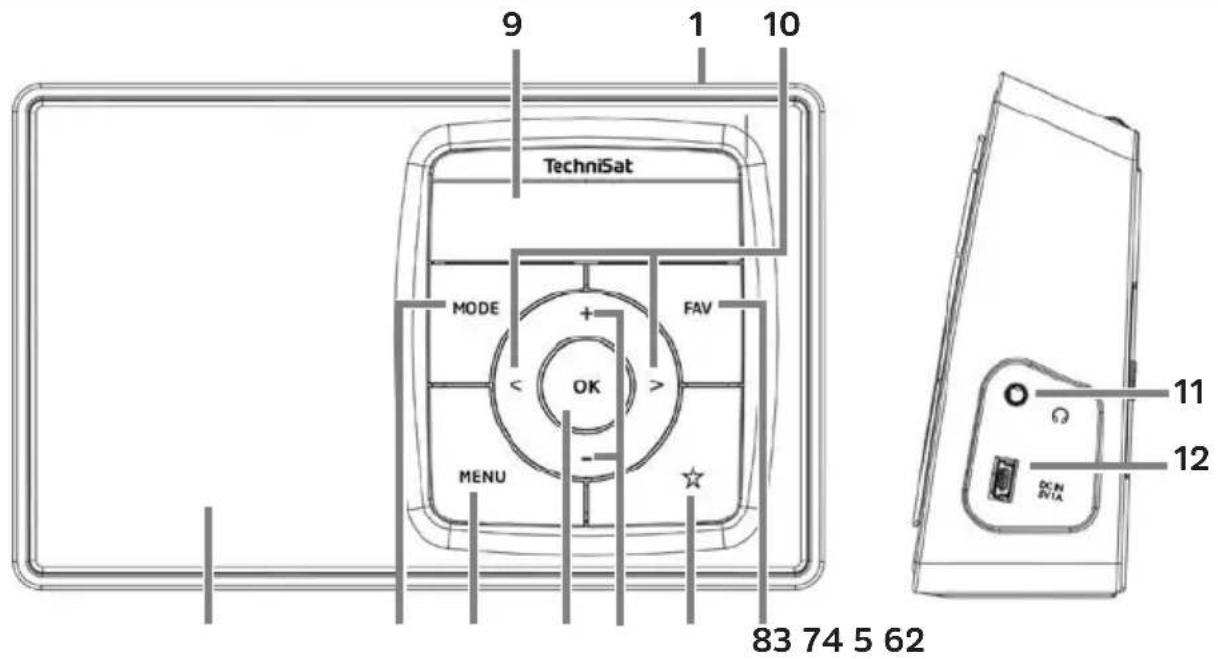

1.1 Ansicht von vorne/sections DIGITRADIO 2

1 Ein/Standby (Oben)
2 Lautsprecher (Mono)
3 MODE Taste zum Moduswechsel
4 MENU zum Aufrufen des Menus
5 OK Taste zum Bestätigten
6 Lautstärke +/- Tasten (laut/leise)
7 Direktwahltaste
8 FAV Taste
9 Display
10 < / > Auswahltasten/Navigation
11 Kopfhorerbuchse (3,5mm Klinke)
12 DC-IN USB-Buchse zur externen Stromversorgung

1.1.1 Rückseite

Kontakte Teleskopantenne

Kunststoffführung Akku Akkufach

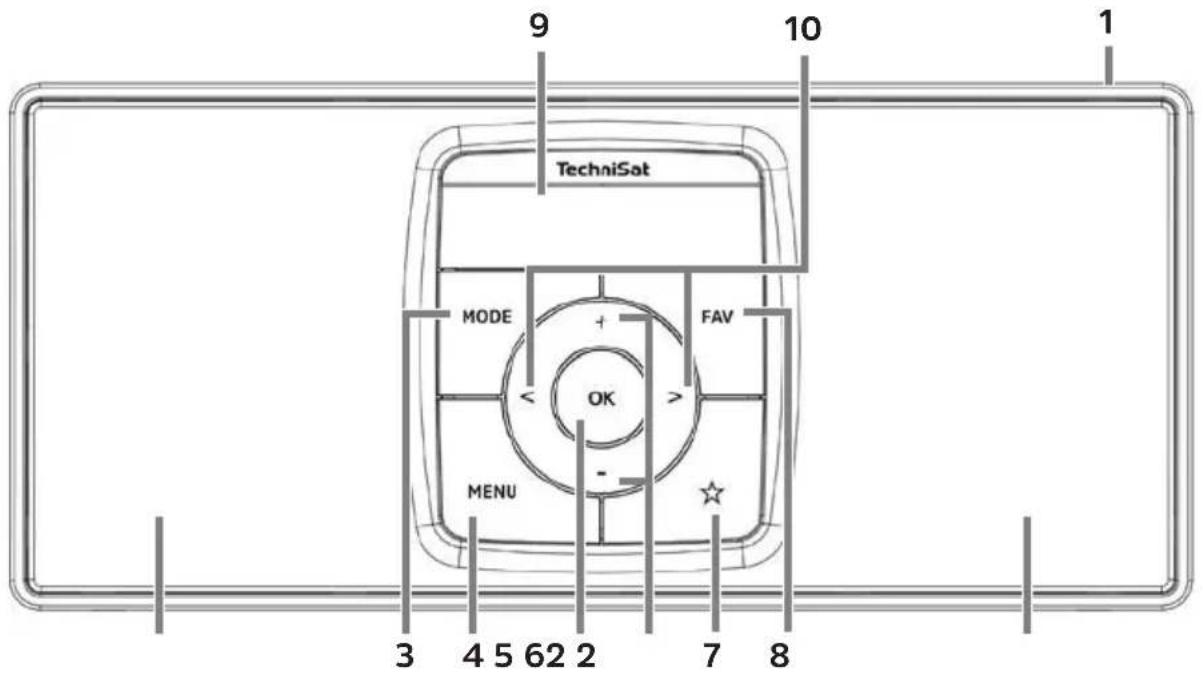

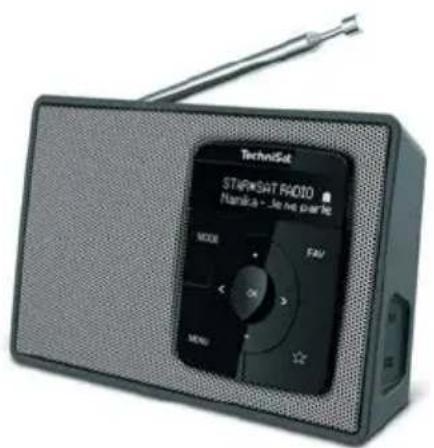

1.2 Ansicht von vorne DIGITRADIO 2 S

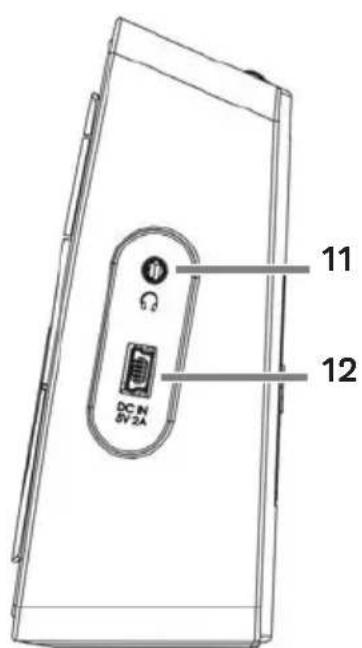

1.2.1 Ansicht seitlich und Erklärung DIGITRADIO 2 S

1 Ein/Standby (Oben)
2 Lautsprecher
3 MODE Taste zum Moduswechsel
4 MENU zum Aufrufen des Menüs
5 OK Taste zum Bestätigten
6 Lautstärke +/- Tasten (laut/leise)
7 Direktwahltaste
8 FAV Taste
9 Display
10 < /> Auswahltasten/Navigation
11 Kopfhörerbuchse (3,5mm Klinke)
12 DC-IN USB-Buchse zur externen Stromversorgung

1.2.2 Rückseite

Kontakte Teleskopantenne
Kunststoffführung Akku Akkufach

2 Inhaltsverzeichnis

1 Abbildungen 4

1.1 Ansicht von vorne/Seite DIGITRADIO 2
1.1.1 Rucksite 6
1.2 Ansicht von vorne DIGITRADIO 2 S
1.2.1 Ansicht seitlich und Erklärung DIGITRADIO 2 S. 8
1.2.2 Rucksite 9

2 Inhaltsverzeichnis 10

3 Vorwort 14
3.1 Die Zielgruppe dieser Bedienungsanleitung 14
3.1.1 Bestimmungsgemäßer Gebrauch 14
3.2 Wichtige Hinweise 14
3.2.1 Sicherheit 15
3.2.2 Entsorgung 21
3.2.3 Rechtliche Hinweise 24
3.2.4 Servicehinweise 26

4 Aufstellen des Gerätes 27

5 Beschreibung des DIGITRADIO 30

5.1 Der Lieferumfang 30
10

5.2 Die besonderen Eigenschaften des DIGITRADIO 30
5.3 DIGITRADIO 2 S zum BetriebVBoreiten.. 31
5.3.1 Akku einlagen (am Beispiel des DIGITRADIO 2 S) 31
5.3.2 Netzteil anschließen 33
5.3.3 Teleskopantenne ausrichten 34
5.3.4 Kopfhorer benutzen 35
5.4 Allgemeine Geräte-Funktionen 36
5.4.1 Gerat einschalten 36
5.4.2 Gerat ausschalten 37
5.4.3 Umschalten DAB+/FM/Bluetooth-Modus 38
5.4.4 Lautstärke einstellen 38

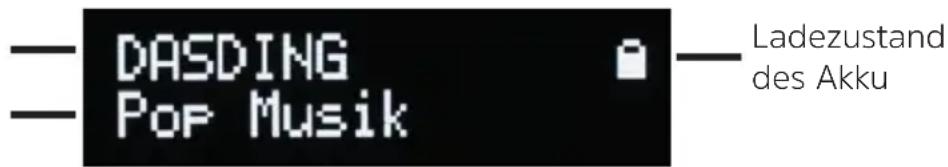

5.4.5 Display 38
5.4.6 Displayanzeigen aufrufen 39

6 Menübedienung 40

7 Die DAB+ (Digital Radio)-Funktion 41

7.1 Wasist DAB+ 41
7.1.1 Datenkomprimierung 42
7.1.2 Audio Stream 42
7.2 DAB+ (Digital Radio) Empfang 43
7.2.1 Vollständigen Suchlauf durchfuhren 43
7.2.2 Sender wahlen 44

7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen 44
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen 45
7.2.5 Überschreiben/Löschen einer Programplatz-Speicherung 45
7.2.6 Signalstärke 45
7.2.7 Manuell einstellen 46
7.2.8 Lautstärkanpassung (DRC) 47
7.2.9 Inaktive Sender loschen 48

8 FM (UKW)-Betrieb 48

8.1 UKW-Radiobetrieb einschalten 48
8.2 FM (UKW)-Empfang mit RDS-Informationen 49
8.3 Automatische Sendersuche 49
8.4 Manuelle Sendersuche 50
8.5 Suchlauf-Einstellung 50
8.6 Audio-Einstellung 51
8.7 UKW-Sender auf einem Speicherplatz ablegen 51
8.8 UKW-Sender von einem Speicherplatz abrufen 52
8.9 Überschreiben/Löschen einer Programmplatz-Speicherung. 52

9 Bluetooth 53

9.1 Bluetooth-Betrieb einschalten 53
9.2 Externes Gerät koppeln 53
9.3 Koppelung aufheben 55
12

10 Sleep-Timer 56
11 Equalizer 57
11.1 MeinEQ 57
12 Systemeinstellungen 58
12.1 Uhrzeit- und Datumseinstellungen 58
12.1.1 Zeit/Datum manuell einstellen 58
12.1.2 Zeitaktualisierung 59
12.1.3 Uhrzeitformat einstellen 60
12.1.4 Datusmsformat einstellen 61
12.2 Displayhelligkeit 62
12.3 Sprache 63
12.4 Werkseinstellung 64
12.5 SW-Version 65
13 Reinigen 65
14 Fehler beseitigen 66
15 Technische Daten / Herstellerhinweise 67

3 Vorwort

These Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch Ihres Radio-Gerätes, im folgenden DIGITRADIO oder Gerät genannot.

3.1 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jeder Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.1.1 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.2 Wichtige Hinweise

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sieitte alle Sicherheitshinweise sorgfaltig durch und bewahren Sie diese fur spatefte Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerates.

Achtung - Kennzeichnet einen wichtigen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewölltem Betrieb unbedingt beachten sollenn.

Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung.

3.2.1 Sicherheit

Zu Ihr Schutz sollen den Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr DIGITRADIO in Betriebnehmen. Der Hersteller übernimmt keine Haftung für Schaden, die durch unsachgemäß Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.

Öffnen Sie niemals das Gerät!

Das Berühren spannung fuhrender Teile ist lebensgefährlich!

Ein eventuell notwendiger Eingriffarf nur von geschultem Personal vorgenommen werden.

Das Gerätarf nur in gemäßigtem Klimabetrieben werden.

Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warmer Räume nicht sofort einschalten; Temperaturausgleich abwarten.

Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service

Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.

Bei Gewitter sollenn Sie das Gerät von der Netzsteckdose trennen. Überspannung kann das Gerät beschädigen.

Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse das Gerät ausschalten und den Service verständigen.

Das Gerätarf nur mit der auf dem Netzteil angegebenen Netzspannung betriebenen werden.

Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

Das Netzteilarf derst angeschlssen werden, nachdem die Installation vorschrifsmäßig beendet ist.

Wenn das Netzteil defect ist bzw. wenn das Gerät sonstige Schäden aufweist,arf es nicht in Betrieb genommen werden.

Beim Abziehen des Netzeils von der Steckdose am Steckerziehen - nicht am Kabel.

Nehmen Sie das Gerät nicht in der Höhe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Versuchen Sie niemals ein defectes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.
Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.
Lassen Sie Kinder niemals unbeaufsichtigt diesen Gerät benutzen.
Das Gerät bleibt auch in ausgeschalteten Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Stecker, nicht am Kabel.
Hören Sie Musik oder Radio nicht mit großer Lautstärke. Dies kann zu bleibenden Gehörschäden führen.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

EsistverbotenUmbautenamGeratvorzunehmen.

Beschädigte Geräte bzw. beschädigte Zubehörerteile)dürfen nicht mehr verwendet werden.

Umgang mit Akkus

Achten Sie daraufuf, dass Akkus nicht in die Höhe von Kindern gelangen. Kinder konnten Akkus in den Mund erhöhen und verschlucken. Dies kann zu ernsthaften Gesundheitsschädten führen. In dieser Fall soll einen Arzt aufsuchen! Bewahren Sie deshalb Akkus für Kleinkinder unerreichbar auf.

Das Gerät nur mit den für diesen Gerät zugelassenen Akku betreiben.

Normale Batterien)dufen nicht geladen werden. Akkus durren nicht mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitz oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Akkukontakte und Gerätekontakte vor dem Einlegen reinigen.

Bei falsch eingelegter Akku besteht Explosionsgefahr!

Ersetzen Sie Akkus nur durch Akkus des richtigen Typs und der richtigen Modellnummer

Vorsicht! Akkus keinen extremen Bedingungen aussetzen.

Nicht auf Heizkörpern ablegen, nicht direkter Sonnenstrahlung aussetzen!

Ausgelaufene oder beschädigte Akkus konnen bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in thisem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.

Wenn das Gerät langere Zeit nicht benutzt wird, behmen Sie den Akku hers.

3.2.2 Entsorgung

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien.itte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu. Dieses Produkt darf am Ende seiner Lebensdauer nicht uber den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Das -Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf auf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie daraufuf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmull gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermull).

Batterien/Akkus konnen Giftstoffe enthalten, die die Gesundheit und die Umweltschädigen. Batterien/Akkus unterliegen der europäischen Richtlinie 2006/66/EG. Diese dürfen nicht mit dem normalen Hausmull entsorgt werden.

Entsorgungshinweise:

Entsorgung der Verpackung:

Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei ihrer Handler oder über ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr! Verpackung und deren Teile nicht Kindern überlassen. Erstickungsgefahr durch Folien und andere Verpackungsmaterialien.

Entsorgung des Gerätes:

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in ihrer Stadt- oder Gemeindeverwaltung nach Mänglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes. Vor der Entsorgung des Gerätes sollenen enthaltene Batterien/Akkus entfernt werden.

Dieses Gerät ist entsprechend der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf auf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Wichtiger Hinweis zur Entsorgung von Batterien/Akkus: Batterien/Akkus können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien/Akkus deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien/Akkus niemals in den normalen Hausmull. Sie konnen verbrauchte Batterien/Akkus bei ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

3.2.3 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlageotyp DIGITRADIO 2 und DIGITRADIO 2 S der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

DIGITRADIO 2: http://konf.tsat.de/?ID=11932

DIGITRADIO 2 S: http://konf.tsat.de/?ID=11933

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfälle haftbar.

Änderungen und Druckfehler vorbehalten. Stand 02/19.

Abschrift und Vervielfaltigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

DIGITRADIO 2, DIGITRADIO 2 S und TechniSat sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

3.2.4 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.itte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wender Sie sichitte an den Handler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesen Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 20:00 unter Tel.:

03925/9220 1800 erreichenbar.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sieitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

4 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Achtung!:

Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Höhe von Gardinen und Wandbehängen auf. Die Luftungsöffnungen konnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies konnte möglicherweise zu einem Gerätebrand führen.
Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Der Standortarf nicht in Räumen mit hoher Luftfeuchigkeit, z. B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßtem Klimavorgesehen und darauf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Beachten Sie, dass die Gerätefüße u. U. Farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen konnten. Verwenden Sie einen Schutz zwischen ihren Möbeln und dem Gerät.
Halten Sie das DIGITRADIO von Geräten fern, die starke Magnetfelder erzeugen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in dieser Fall etwa eine Stunde, bevor Sie es in Betriebnehmen.
Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.
Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!
Die Steckdose sollte möglichst nah am Gerät sein.
Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse(sofort Netzstecker aus der Steckdoseziehen!
Wenn das Gerät längerere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise,ziehen Sie den Netzstecker.
Wenn das Gerät längerere Zeit nicht betrieben wird, entnahmeen Sie den Akku.
Zu hohe Lautstärke, verbesserten bei Kopfhörern, kann zu Gehörschäden führen.

5 Beschreibung des DIGITRADIO

5.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x DIGITRADIO
1x Akku
1xNetzteil
1x Bedienungsanleitung

5.2 Die besonderen Eigenschaften des DIGITRADIO

Das DIGITRADIO besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
• Das Radio empfängt auf den Frenzenen UKW 87,5-108 MHz (analog) und DAB+ 174,9-239,2 MHz (digital).
• Das Gerät verfügt über eine Zeit- und Datumsanzeige.
• Direktwahltaste.
• Wiederaufladbarer Akku.
• Musikwiedergabe über eine Bluetooth-Verbindung

5.3 DIGITRADIO 2 S zum BetriebVBoreiten

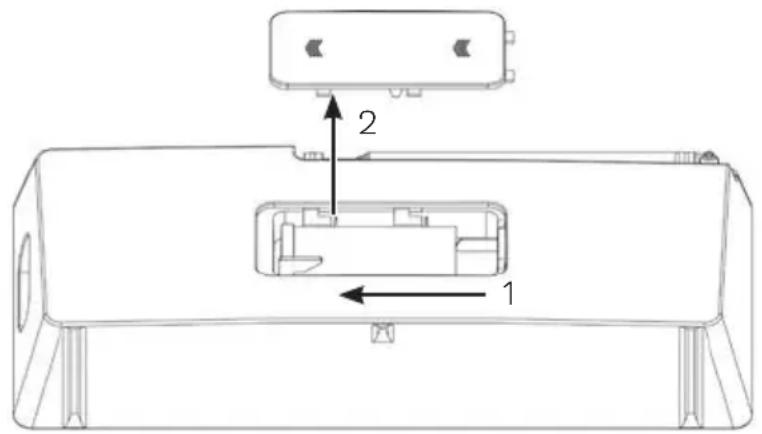

5.3.1 Akku einlagen (am Beispiel des DIGITRADIO 2 S)

Öffnen Sie das Akkufach auf der Geräterückseite, indem Sie den Akkufachdeckel in Richtung der aufgepragten Pfeile schieben (1). Nehmen Sie den Deckel anschließend ab (2).

Setzen Sie den Akku des DIGITRADIO unter Beachtung der Ausrichtung der Goldkontakte zueinander, ein. Schieben Sieihn hierzu unter die Kunststoffführung innerhalb des Akkufaches.

Der Akku des DIGITRADIO kann auch einzeln im Handel erworben werden.

Setzen Sie den Akkufachdeckel auf das Akkufach (1) und schieben Sie Ihr entgegen der aufgedruckten Pfeilrichtung bis er einrastet (2)

Der Akku wird geladen, sobald das Gerät mit dem Stromnetz verbunden ist. Der Ladezustand wird im Display anhand eines Batterie-Symbols angezeigt.

Wechseln Sie einen schwächer werdenenden Akku rechtzeitig aus bzw. laden Sie ihn wieder auf.

5.3.2 Netzteil anschließen

Verbinden Sie hierzu den Mini-USB-Stecker des mitgelieferten Netzteil in die mit DC-IN beschriftete Buchse an der Seite des DIGITRADIO. Verbinden Sie danach das Netzteil mit dem Stromnetz.

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

Nach erstmaliger Herstellung des Netzanschlusses erscheint „TechniSat

Digitalradio" im Display. Anschließlich konnen Sie die Bediensprache auswahlen. Wahlen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK. Anschließlich wird erstmalig ein Sendersuchlauf über DAB+ durchgeführt. Beachten Sie auch den Hinweis unter Punkt 5.4.1.

5.3.3 Teleskopantenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hangt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichnetener Empfang erzielt werden.

Richten Sie die Teleskopantenne auf undziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Teleskopantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de" die Lage des nachstgelegen den Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.

Fassen Sie die Teleskopantenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen

5.3.4 Kopfhörer benutzen

Gehörschäden!

Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehorschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Geräteutstärke auf minimale Lautstärke.

i Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker.

Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Seite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Laatsprecher ist stumm geschaltet.
Wenn Sie wieder über die Laufsprecher horen möchten,ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.

Wollen Sie die maximale Lautstärke einstellen, erscheint kurz vor dem erreichen der maximal möglichen Lautstärke die Hinweismeldung [Achtung! Hohe

[Lautstärke! OK?] Bestätigten Sie die Meldung durch drücken der Taste OK. Anschließlich können Sie die Lautstärke auf den maximal möglichen Wert regeln. Die Einstellung wird bis zum anschsten Aus-/Einschalten des Gerätes gespeichert.

5.4 Allgemeine Geräte-Funktionen

5.4.1 Gerät einschalten

Um einen eigenen DAB+/FM(UKW)-Empfang zu gewährleisten,ziehen Sieitte die Antenne, die sich an der Rückseite des Gerätes befindet, ganz aus. Beachten Sie hierzu auch Punkt 5.3.3.
Bereiten Sie das DIGITRADIO zunachst wie unter Punkt 5.3.1 und 5.3.2 beschreiben, zum Betrieb vor.
Durch Drücken der Taste Ein/Standby auf der Oberseite des Gerätes, schalten Sie das DIGITRADIO 2 ein.

Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wahlen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahr durch Drücken der Taste OK. Anschließlich führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Während des Suchlaufs zeigt die Displayinformation den Fortschnitt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben.

5.4.2 Gerät ausschalten

Im Netzbetrieb:

Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den Standby-Modus schalten. Im Display erscheint kurz der Hinweis [Standby]. Datum und Uhrzeit werden im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie wie unter Punkt 12.2 beschrieben ändern.
Durch Gedrückt-halten der Taste Ein/Standby wird das Gerät in den Stromsparmodus gebracht und die Anzeige des Displays erlischt. Im Display erscheint kurz der Hinweis [Power off].
i Der Akku wird auch im Standby oder Stromsparmodus aufgeladen.

Im Akkubetrieb:

Im Akkubetrieb wird das Gerät durch Drücken der Taste Ein/Standby immer ausgeschaltet. Im Display erscheint kurz der Hinweis [Power off]. Hier erfolgt keine Anzeige von Datum und Uhrzeit.
Im Akkubetrieb ist der Standby-Modus nicht verfügbar.

5.4.3 Umschalten DAB+/FM/Bluetooth-Modus

Mit der Taste MODE kann zwischen DAB+ (Digital Radio), FM (UKW) und Bluetooth umgeschaltet werden.

5.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit den Tasten Lautstärke +/- ein. Die eingestellte Lautstärke wird im Display anhand eines Balkendiagrammes gezeigt. Beachten Sie auch Punkt 5.3.4 zum Betrieb mit angeschlossenen Kopfhörern.

5.4.5 Display

Je nach gewähler Funktion oder Option, werden im Display folgende Informationen angezeigt:

Sendername, Frequenz, Menūname

Displayanzeigen, Menüoptionen, Lautstärke

5.4.6 Displayanzeigen aufrufen

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > das Untermenü [Display]. Drücken Sie anschließend die Taste OK. Wahlen Sie mit den Tasten <, > und OK eine Anzeigeoption. Sie haben die Wahl, sich folgendeInfos anzeigen zu halten:

Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Lauftext] (durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. Bereitstellen), [Signalstarke], [Programmtyp], [Ensemble], [Frequenz], [Signalqualität], [Bitrate und Codec], [Zeit] und [Datum].

Im FM/UKW-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Radiotext] (falls ausgesendet), [Programmtyp] (PTY), [Ps] (Programm Service Name bzw. Sendername oder Freqenz), [Audioinformationen], [Zeit] und [Datum].

Im Bluetooth-Betrieb (gewählte Funktion wird mit einem “*” gekennzeichnet):

[Status] (Gerätename), [Zeit] und [Datum].

Drücken Sie die Taste MENU, um die Einstellung wieder zu verlassen und zur Wiedergabeansicht zurück zu wechseln.

Die Displayanzeige kann auch durch kurzes gedrückt-halten der Direktwahltaste geändert werden.

6 Menübedienung

Über das Menu gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO. Die Menu-Navigation erfolgt mit den Tasten MENU, <, > und OK. Das Menu ist aufgeilt in Untermenü und enthalt je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Offnen des Menü, einfach die Taste MENU kurz drücken. Um in Untermenü zu wechseln, drücken Sie zuerst die Tasten < oder >, um ein Untermenü anzuzeigen und anschließend die Taste OK, um das Untermenü aufzurufen. Ein Sternchen (*) Markiert die aktuelle Auswahl.

Menu schreiben: Taste MENU mehrmals drücken (je nachdem, in welchem Untermenü Sie sich befinden), bis das aktuelle Radioprogramm wieder angezeigt wird.

Einstellungen werden erst durch Drücken der Taste OK gespeichert. Wir stattdessen die Taste MENU gedrückt, wird die Einstellungen nicht übernommen und gespeichert (die Taste MENU übernimmt hier die Funktion einer “Zurück”-Taste).

Funktionen und zu drückende Tasten werden in dieser Bedienungsanleitung in fett dargestellt. Displayanzeigen in [eckigen Klammern].

Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext dargestellt.

7 Die DAB+ (Digital Radio)- Funktion

7.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen horen können. Anders als bei herkommlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden.Infos z.B. unter www.dabplus.de oder www.dabplus.ch.

7.1.1 Datenkomprimierung

Digital Radio macht sich damit Effekte des menschlichen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also Herausgeltert werden. Dies wird ermöglich, da in einem digitalen Datenstrom zu jeder Informationseinheit auch die zugehörige relative Lautstärke zu anderen Einheiten gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal Herausgeltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).

7.1.2 Audio Stream

Audiostreams sind bei Digital Radio kontinuierliche Datenströme, die MPEG 1 Audio Layer 2 Frames enthalten und damit akustische Informationen darstellen. Damit lassen sich gewöhnte Radioprogramme übertragen und auf der Empfängerseite anhören. Digital Radio bringt Ohnen nicht nur Radio in exzeller Soundqualität sondern zusätzliche Informationen. Diese können sich auf das laufende Programm beziehen oder unabhängig davon sein (z. B. Nachrichten, Wetter, Verkehr, Tipps).

7.2 DAB+ (Digital Radio) Empfang

Drücken Sie die Taste MODE bis [DAB] im Display angezeigt wird.

Wird DAB+ zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Nach Beendigung des Suchlaufes wird der ersten Sender in alphanumericer Reihenfolge wiedergegeben.

7.2.1 Vollständigen Suchlauf durchführten

Der automatische Suchlauf Vollständiger Suchlauf scannot alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes wird der ersten Sender in alphanumericer Reihenfolge wiederergegeben.

Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menu durch Drücken der Taste MENU und wahren Sie mit den Tasten <,> und OK den Menüpunkt [Vollständiger Suchlauf] an.

Im Display erscheint [Suchlauf...].

Während des Suchlaufs wird ein Fortschnittsbalken und die Anzahl an gefundenen Sendern angezeigt.

Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort (Punkt 5.3.3 / 3.2.1).

7.2.2 Sender wahlen

Durch drücken der Tasten < oder > kann die Senderliste aufgerufen und zwischen den verfügbarbaren Sendern umgeschaltet werden.

Je nach Einstellung unter MENU > Senderwechsel, muss anschließend die Taste OK zur Wiedergabe des gewählten Senders gedrückt werden (Option: Senderwechsel > Ende) oder der Sonder wird automatisch Wiedergegeben (Option: Senderwechsel > Kanal).

7.2.3 DAB+ -Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im DAB+ -Bereich speichern.

Wahlen Sie zunachst den gewünschten Sender aus (siehe Punkt 7.2.2).
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste FAV gedrückt. Wahlen Sie anschließend mit den Taten <, > einen Senderspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Der Sender, der auf den FAV-Speicherplatz 1 gespeichert wurde, ist auch über die Direktwahltaste aufrufbar.

7.2.4 DAB+ -Sender von einem Speicherplatz abrufen

Um einen Sender abzurufen, den Sie zuvor im FAV-Speicher abgelegt haben, drücken Sie kurz die Taste FAV und wahren Sie mit den Tasten < , > einen Senderspeicher (1...20). Drücken Sie die Taste OK, zur Wiedergabe des Senders.

Ist kein Sender auf dem gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

7.2.5 Überschreiben/Löschen einer Programplatz-Speicherung

Speichern Sie wie beschreiben einlich einen neuen Sender auf einen Favoritenspeicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

7.2.6 Signalärke

Drücken Sie kurz die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Display] und drücken Sie die Taste OK.

Wahlen Sie mit den Tasten < oder > den Eintrag [Signalstarke] und drücken Sie die Taste OK.

Verlassen Sie das Menu durch mehrmaliges drücken der Taste MENU.
Im Display wird die Signalstarke anhand eines Balkendiagrammes dargestellt.

Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.3 beschreiben aus.

7.2.7 Manuell einstellen

Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dieren.

Drücken Sie kurz die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Manuell einstellen] und drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > und OK einen Kanal (5A bis 13F). Im Display wird nun dessen Signalstärke angezeigt. Wir auf einem Kanal ein DAB+ -Sender empfangen, wird der Ensemble name des Senders angezeigt. Die Antenne kann nun auf maximale Signalstärke ausgerichtet werden.

Sender, deren Signalstarke unterhalb der erforderlichen Mindestsignalstarke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne ggf. wie unter Punkt 5.3.3 beschreiben aus.

7.2.8 Lautstärkeanpassung (DRC)

Mit dem Menüpunkt Lautstärkanpassung wird die Kompressionsrate, welche Dynamikschwankungen und damit einhergehende Lautstärkevariationen ausgleicht, eingestellt.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Lautstärkanpassung].
Drücken Sie die Taste OK.
Wahlen Sie mit t oder u die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken der Taste OK.

7.2.9 Inaktive Sender Löschen

Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Inaktive Senderlöschen].
Drucken Sie die Taste OK.

Es erfolgt die Abfrage [Löschen], ob die inaktiven Sender gelöscht werden sollen.

Wahlen Sie mit < oder > den Eintrag [Ja] und bestätigten Sie durch Drücken der Taste OK.

8 FM (UKW)-Betrieb

8.1 UKW-Radiobetrieb einschalten

Wechseln Sie durch Drücken der Taste MODE in den FM-Modus.
Im Display wird [FM] angezeigt.

Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.

Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestillten Sender.

Bei RDS-Sendern entscheid der Sendername.
Um den Empfang zu verbessern, richten Sie die Teleskopantenne aus (Punkt 5.3.3).

8.2 FM (UKW)-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z. B. ihren Sendernamen oder den Programmtyp. Diese wird im Display angezeigt. Das Gerät kann die RDS-Informationen RT (Radiotext), PS (Sendername), PTY (Programmtyp) darstellen.

8.3 Automatische Sendersuche

Halten Sie die Tasten < oder > länger gedrückt (2 bis 3 Sek.), um automatisch den nachsten Sender mit ausreichendem Signal zuuchen.
Alternatively können Sie auch die Taste OK drucken.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangenencheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sieitte die manuelle Sendersuche.

8.4 Manuelle Sendersuche

Drücken Sie mehrmals kurz die Tasten < oder >, um den gewünschten Sender, bzw. die Frequenz einzustellen.
i Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

8.5 Suchlauf-Einstellung

In thisem Menupunkt kann die Empfindlichkeit des Suchlaufes eingestellt werden.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Suchlauf-Einstellung] und Drücken Sie die Taste OK.
Wahlen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur starke Sender] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle Sender].

Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbarbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden.

8.6 Audio-Einstellung

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Audio-Einstellung].
Drücken Sie die Taste OK.
Wahlen Sie mit < oder > den Eintrag [Stereo möglich] oder [Nur Mono], um die Wiedergabe in Stereo oder nur in Mono-Ton bei schwachem FM-Empfang wiederzugegeben.
Bestätigen Sie durch Drucken der Taste OK.

8.7 UKW-Sender auf einem Speicherplatz ablegen

Der Programm-Speicher kann bis zu 20 Stationen im FM/UKW-Bereich speichern.

Stellen Sie zunachst die gewünschte Senderfrequenz ein (Punkt 8.3, 8.4)
Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste FAV gedrückt. Wahlen Sie anschließend mit den Tasten <, > einen Senderspeicher (1...20). Drücken Sie die Taste OK zum Speichern.
Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang.

Der Sender, der auf den FAV-Speicherplatz 1 gespeichert wurde, ist auch über die Direktwahltaste aufrufbar.

8.8 UKW-Sender von einem Speicherplatz abrufen

Um einen Sender, den Sie zuvor im FAV-Speicher abgelegt haben wieder abzurufen, drücken Sie kurz die Taste FAV und wahren Sie mit den Taten < , > einen Senderspeicher (1...20). Drücken Sie die Taste OK, zum Wiedergeben des Senders.

Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint im Display [(leer)].

8.9 Überschreiben/Löschen einer Programplatz-Speicherung

Speichern Sie wie beschreiben einlich einen neuen Sender auf dem jeweiligen Speicherplatz ab.

Beim Aufruf der Werkseinstellungen werden alle Speicherplätze gelöscht.

9 Bluetooth

Im Bluetooth-Modus konnen Sie Music von einem verbundenen Smartphone oder Tablet über die Lautsprecher des DIGITRADIO wiedergeben. Hierzu müssen zuerst beiden Geräte miteinander „gekoppelt" werden.

9.1 Bluetooth-Betrieb einschalten

Wechseln Sie durch Drücken der Taste MODE in den Bluetooth-Modus.
Im Display wird [Bluetooth] angezeigt.

Beim erstmaligen Einschalten muss zuerst ein externes Gerät (Smartphone/ Tablet) gekoppelt werden.

Wurde bereits ein externes Gerät gekoppelt, welches sich in Reichweite befindet, wird die Verbindung automatisch hergestellt. Je nach verbundenem Gerät, startet die Musikwiedergabe eventuell automatisch.

9.2 Externes Gerät koppeln

Um ein externes Gerät, z. B. ein Smartphone oder Tablet mit dem DIGITRADIO zu koppeln, gehen Sie folgendermaßen vor:

Starten Sie den Bluetooth-Modus, wie unter Punkt 9.1 beschreiben.

Im Display erscheint [Bluetooth] und [Bitte Koppeln].
Starten Sie nun an Ihrlem externen Gerät die Suche nach Bluetooth-Geräten in der Nähe. Eventuell müssen Sie die Bluetooth-Funktion an Ihrlem externen Gerät erst aktivieren.

Wie Sie die Bluetooth-Funktion an Ihrtem externen Gerät aktivieren und eine Suche durchfuhren, entnahme den Sieitte der Bedienungsanleitung Ihres externen Gerätes.

Während des Koppel-Vorganges sollenn sich beide Geräte innerhalb von 10cm befinden.

In der listened der gefundenen Bluetooth Geräte an Ihr externen Gerät sollen nun der Eintrag DIGITRADIO 2 bzw. DIGITRADIO 2 S erscheinen. Tippen Sie daraufuf, um den Koppel-Vorgang abzuschreiben. Ist der Koppelvorgang erfolgreich abgeschlossen, ertönt ein Bestätigungston aus dem Laufsprecher des DIGITRADIO.
Je nach externem Gerät, erscheint nun dessen Name im Display des DIGITRADIO. Sie können nun die Musikwiedergabe an Ihrem externen Gerät starten.

Je nach Bluetooth-Protokoll Ihres externen Gerätes, können Sie die Musikwiedergabe über die Tasten des DIGITRADIO steuern. Drücken Sie die Taste OK, um die Wiedergabe zu pausieren oder fortzusetzen. Drücken Sie die Taste > um zum{nachsten Titel zu springen. Drucken Sie die Tasten < um den aktuellen Titel erneut abzuspielen oder drucken Sie die Taste 2x, um zu vorherigen Titel zu springen.

Wiedergabe/Pause - Taste OK
Nächster Titel - Taste >
Vorheriger Titel - 2x Taste <
Titel von Anfang - Taste <
Lautstärke

Alternative können Sie die Wiedergabsteuerung der Musik-App Ihres externen Gerätes verwenden.

9.3 Koppelung aufheiten

Um eine aktive Koppelung aufzuheiten, wahren Sie im MENU > Trennen und drücken Sie Taste OK. Beachten Sie, dass das zu entkoppelnde Gerät mit dem DIGITRADIO verbunden sein muss, wenn Sie es entkoppeln möchten. Anschließlich konnen Sie ein neues Gerät koppeln, wie unter Punkt 9.2 beschrieben.

Alternative konnen Sie die Koppelung auch an Ihr externen Gerät aufheben.

10 Sleep-Timer

Durch den Sleep-Timer schaltet das DIGITRADIO nach der eingestillten Zeit automatisch in den Standby (Netzbetrieb) oder Aus (Akkubetrieb).

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Sleep-timer].
Drucken Sie die Taste OK.
Wahlen Sie mit < oder > einen Zeitraum, nach dem das DIGITRADIO ausschalten soll. Sie haben die Wahl zwischen Aus, 5, 10, 15, 30, 60 und 90 Minuten.
Drücken Sie zum Übernehmen der Einstellung die Taste OK.

Möchten Sie bei aktiven Sleep-Timer die noch zur Verfügung stehende Zeit überprüfen, öffnen Sie einfach nochmals das Menu > Sleep-timer. Möchten Sie einen aktiven Sleep-Timer ausschalten, so wahren Sie Sleep-timer > Aus.

11 Equalizer

Mit dem Equalizer* konnen Sie den Ton im DAB und UKW (FM) Modus ihren Wünschen entsprechend anpassen.

Drücken Sie im DAB oder FM-Modus die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Equalizer].
Drucken Sie die Taste OK.
Wahlen Sie mit < oder > den Eintrag [Optimal] für eine auf das Gerät optimal abgestimmte Tonwiedergabe, oder [MeinEQ...], um Höhen und Tiefen manuell einzustellen. Drücken Sie zum Übernehmen der Auswahr die Taste OK.

• Nicht im Modus Bluetooth verfügbar.

11.1 MeinEQ

Wahlen Sie Menu > Equalizer > MeinEQ und drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > entweder [Hohen], um die Hohen anzupassen, oder [Bass], um die Tiefen anzupassen. Drücken Sie anschließend die Taste OK.

Mit den Tasten < oder > können Sie nun einen Wert zwischen -7 und +7 einstehen. Drücken Sie zum Übernehmen der Einstellung die Taste OK.

12 Systemeinstellungen

Alle unter thisem Punkt erläuterten Einstellungen gelten sowohl im DAB+, als auch im FM-BetriebGLEICHERMABen.

12.1 Uhrzeit- und Datumseinstellungen

12.1.1 Zeit/Datum manuell einstellen

Je nach Einstellung der Zeitaktualisierung (Punkt 12.1.2), müssen Sie Uhrzeit und das Datum manuell einstehen.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drucken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum einstellen] und drücken Sie OK.
Die ersten Ziffern (Stunden) der Uhrzeit blinken und konnen mit den Tasten < oder > abgeändert werden.

Die Taste > erhöht den Wert, die Taste < verringert den Wert.

Drücken Sie zum Übernehmen der Einstellung die Taste OK.

Anschließlich blinken die{nachsten Ziern (Minutes) der Uhrzeit und konnen ebenfalls wie zuvor beschreiben abgeändert werden.
Drücken Sie nach jeder weiteren Einstellung die Taste OK, um zur{nachsten Einstellung zu springen.
Verfahren Sie bei der Datumseinstellung wie zuvor beschrieben.
Nachdem alle Einstellungen vorgenommen wurden und letztmalig die Taste OK gedrückt wurde, erscheint [Uhrzeit Gespeichert] im Display.

12.1.2 Zeitaktualisierung

In dieser Untermenü konnen Sie festlegen, ob die Zeitaktualisierung automatisch über DAB + oder FM (UKW) erfolgen soll oder ob Sie sie manuell eingeben möchten (Punkt 12.1.1).

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drucken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > den Eintrag [Zeitaktualisierung] und drücken Sie OK.
Wahlen Sie mit den Tasten < oder > und OK folgende Optionen:

[Alle Quellen] (Aktualisierung über DAB+ und FM)

[Update von DAB] (Aktualisierung nur über DAB+)

[Update von FM] (Aktualisierung nur über UKW)

[Keine Update] (Uhrzeit/Datum muss manuell eingegeben werden, siehe Punkt 12.1.1).

12.1.3 Uhrzeitformat einstellen

Im Untermenü 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > den Eintrag [12/24 Std. einstellen] und drücken Sie OK.
Wahlen Sie mit den Tasten < oder > eine der folgenden Optionen:

[24 Std. einstellen]

[12 Std. einstellen]

Drücken Sie zum Übernehmen die Taste OK.

12.1.4 Datumsformat einstellen

Im Untermenü Datumformat einst. können Sie das Format zur Anzeige des Datum festlegen.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Uhrzeit].
Drucken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > den Eintrag [Datumssystem einst.] und drücken Sie OK.
Wahlen Sie mit den Tasten < oder > eine der folgenden Optionen:

[TT-MM-JJJJJ] (Tag, Monat, Jahr)

[MM-TT-JJJJ] (Monat, Tag, Jahr)

Drücken Sie zum Übernehmen die Taste OK.

12.2 Displayhelligkeit

Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby (nur verfügbar, wenn das Radio mit dem Stromnetz verbunden ist) einstehen.

Drücken Sie hierzu die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Helligkeit].
Drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > und anschließend durch drücken der Taste OK, eine der folgenden Funktionen:

[Betrieb] regelt die Helligkeit im normalen, eingeschalteten Zustand. Sie konnen hier zwischen den Helligeitsstufen [Hoch], [Mittel] und [Niedrig] wahlen. Wahlen Sie mit den Tasten < oder > eine Helligeitsstufe und drücken Sie zum Speichern die Taste OK. Die Einstellung gilt sowohl für den Netzbetrieb, als auch für den Akkubetrieb.

[Standby] regelt die Helligkeit im Standby-Modus (nur relevant, wenn das Radio mit dem Stromnetz verbunden ist). Sie konnen hier zwischen den Helligeitsstufen [Hoch], [Mittel] und [Niedrig] wahren. Wahlen Sie mit den Tasten < oder > eine Helligeitsstufe und drücken Sie zum Speichern die Taste OK.

[Auto-Dimm] dimmt das Display automatisch (bei gewähler Option [Ein]) nach 10 Sekunden ohne Bedienung des Radios, auf den Helligeitswert Niedrig.

Wird die Option [Aus] gewählt, leuchtet das Display mit der unter der Funktion [Betrieb] gewährten Helligkeit dauerhaft. Drücken Sie zum Speichern einer Einstellung die Taste OK.

Für den Akku-Betrieb sind nur die Einstellungen Betrieb und Auto-Dimm relevant. Der Standby-Modus (nach dem Ausschalten werden Datum und Uhrzeit im Display angezeigt) ist nur verfügbar, wenn das Gerät mit dem Stromnetz verbunden ist.

12.3 Sprache

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Sprache].
Drucken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken der Taste OK.

12.4 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksätzen auf Werkseinstellungen konnen Sie in thisem Fall alle gespeicherten Senderlöschen, um anschließend einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [Werkseinstellung]. Drücken Sie die Taste OK.
Wahlen Sie mit den Tasten < oder > zum Ausführren der Werkseinstellung den Eintrag [Ja] und drücken Sie die Taste OK.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Das Gerät befindet sich nun im Auslieferungszustand.

Im Display erscheint [Neustart...] und das Gerät startet mit der Sprachauswahl [Sprache]. Wahlen Sie mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigten Sie die Auswahl durch Drücken der Taste OK. Anschließlich führt das Gerät automatisch einen vollständigen Suchlauf im DAB-Modus durch. Wahrend des Suchlaufs zeigt die Displayinformation den Fortschnitt, sowie die Anzahl der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiederergegeben.

12.5 SW-Version

Unter SW-Version können Sie die aktuell installierte SW-Version abfragen.

Drücken Sie die Taste MENU und wahlen Sie mit den Tasten < oder > den Eintrag [SW-Version].
Drücken Sie die Taste OK. Es wird die aktuelle SW-Version angezeigt.

13 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, * dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließen dem Wasser reinigen. Vor der Reinigung den Netzsteckerziehen und Gerät ausschalten!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak).

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.
Kein Spiritus, Verdünningsen usw. verwenden; sie konnten die Oberfläche des Gerätes beschädigten.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben.

14 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen Funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät{lösst sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt. Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an. Laden Sie den Akku.
Es ist kein Ton zu horen. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen/Akku kurz herausnahmen und Gerät wieder mit Strom versorgen.
Empfang über DAB+/FM ist schlecht.	Ziehen Sie die Antenne ganz aus. Ändern Sie die Position der Antenne oder des DIGITRADIO.
Gerät{lösst sich nicht bedieren. Gerät vom Stromnetz trennen/Akku kurz herausnahmen und Gerät wieder mit Strom versorgen.
Schlechte Bluetooth-Verbindung und Aussetzer	Die maximale Reichweite über Bluetooth von 10m nicht überschreiben.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben konnen, behmen Sieitte Kontakt mit der technischen Hotline auf.

15 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Empfangswege DAB/DAB+, FM, Bluetooth
Stromversorgung AC Input: 100-240V, 50/60HzDC Output: 5V, 2A (DIGITRADIO 2 S)DC Output: 5V, 1A (DIGITRADIO 2)
Akku 3,7V/1050mAh Li-Ion, Ladestrom max.	500mA Akkulaufzeit bis zu 10 Stunden (Lautsprecher, mittl. Lautstärke).
Frequenzen UKW: 87,5-108MHz	DAB/DAB+: 174-240MHz Bluetooth (V4.1): 2,402-2,480GHz Sendeleistung: Class 2/max. +4dBm
Display OLED
Stromverbrauch im Betrieb max.: 9W (mit N	Netzteil und Akkuladung DIGITRADIO 2 S), 8W (mit Netzteil und Akkuladung DIGITRADIO 2) im Betrieb typisch: 1W (50% Lautstärke, ohne Akkuladung) Standby: <0,5W Power off: <0,4W Akkubetrieb Power off: <0,3mW
Audio Ausgangsleistung 2x1W RMS DIGITRADIO 2S
Audio Ausgangsleistung 2x1W RMS DIGITRADIO 2
Gewicht 464g DIGITRADIO 2S	365g DIGITRADIO 2
Abmessungen (BxHxT) mm 245 x 109 x 47	DIGITRADIO 2 S 175 x 109 x 47 DIGITRADIO 2

Instruction Manual

DIGITRADIO 2

DIGITRADIO 2 S

TechniSat

1 Illustrations

DIGITRADIO 2 S:http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service Centre

Nordstr. 4a

DIGITRADIO 2 S :http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

DIGITRADIO 2 S:http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

229

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

DIGITRADIO 2 S:http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

297

TechniSat Digital GmbH

Service-center

Nordstr. 4a

39418 Staßfurt

8.3 Automatische zenderkeuze

DIGITRADIO 2 S:http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

DIGITRADIO 2 S:http://konf.tsat.de/?ID=11933

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

TechniSat Digital GmbH

Servisni centrum

Nordstr. 4a
