PDMM604A - DJ-Ausrüstung Power Dynamics - Kostenlose Bedienungsanleitung

Produkttyp	DJ-Mischpult
Marke	Power Dynamics
Modell	PDMM604A
Kategorie	DJ-Ausrüstung
Stromversorgung	220-240 V AC, 50 Hz
Abmessungen (B x T x H)	Ca. 482 x 250 x 90 mm (Schätzung)
Gewicht	Ca. 5 kg (Schätzung)
Anzahl der Kanäle	4 Kanäle (MIC/LINE) + 1 Stereo (RCA) + MP3/BT
Mikrofoneingänge	4x XLR symmetrisch
Line-Eingänge	4x Klinke 6,35 mm symmetrisch
Stereo-Eingänge	2x RCA (Line), 1x Stereo Aux Return
Hauptausgänge	1x XLR / Klinke Stereo (Main Out), 1x FX Send, 1x Aufnahme (RCA)
Kopfhörerausgang	1x Klinke 6,35 mm
Equalizer	3 Bänder pro Kanal (Höhen, Mitten, Tiefen) + 7-Band grafisch Stereo
Integrierte Effekte	Digitaler Effektprozessor mit Voreinstellungen
Bluetooth	Ja, Verbindung für mobile Geräte (Name: MIXER-01)
USB-Anschluss	Ja, für MP3-Wiedergabe
Phantomspeisung	+48 V (schaltbar)
Anzeigen	Power, +48 V, Clip, Solo, VU-Meter
Reinigung	Nur trockenes Tuch, keine Chemikalien
Sicherheit	Nicht öffnen, Feuchtigkeit vermeiden, mit Erdung verwenden

Häufig gestellte Fragen - PDMM604A Power Dynamics

Wie installiere ich das Mischpult PDMM604A zum ersten Mal?

Packen Sie das Gerät vorsichtig aus und überprüfen Sie den Inhalt. Lassen Sie es vor dem Anschließen Raumtemperatur erreichen. Schließen Sie es an eine 220-240 V Steckdose mit Erdung und einer 10-16 A Sicherung an. Verwenden Sie es nicht mit einem Dimmer oder einem regelbaren Netzteil.

Kann ich Kondensatormikrofone mit diesem Mischpult verwenden?

Ja, aktivieren Sie die Phantomspeisung +48 V über den dafür vorgesehenen Schalter. Die rote LED +48 V leuchtet auf. Stellen Sie sicher, dass nur Kondensatormikrofone an den XLR-Eingängen angeschlossen sind, um Schäden an anderen Geräten zu vermeiden.

Wie verbinde ich mein Telefon über Bluetooth?

Drücken Sie den Schalter 'CONTACT SWITCH' zwei Sekunden lang, bis die LED blinkt. Suchen Sie auf Ihrem Telefon nach Bluetooth-Geräten und wählen Sie 'MIXER-01'. Die Lautstärke wird mit dem MP3/BT-Fader eingestellt.

Was tun, wenn die CLIP-LED an einem Kanal leuchtet?

Die CLIP-LED zeigt einen zu hohen Eingangspegel an. Reduzieren Sie die TRIM-Einstellung dieses Kanals. Überprüfen Sie auch den Equalizer. Das Signal sollte so eingestellt werden, dass die Clip-LED nur gelegentlich bei starken Eingangssignalen aufleuchtet.

Wie verwende ich die integrierten Effekte?

Drehen Sie den Programmwähler, um einen Effekt auszuwählen (das Display zeigt die Nummer), und drücken Sie dann die Taste zur Bestätigung. Mit der FX-Einstellung können Sie Tiefe oder Geschwindigkeit einstellen. Sie können auch ein Fußpedal anschließen, um den Effekt zu wechseln.

Welche Kabel sollte ich für die Hauptausgänge verwenden?

Die Main Out-Ausgänge sind auf XLR oder Klinke 6,35 mm. Verwenden Sie symmetrische Kabel, um Rauschen zu reduzieren. Schließen Sie einen Endverstärker oder aktive Lautsprecher an.

Wie stelle ich den 7-Band-Grafik-Equalizer ein?

Der Stereo-Grafik-Equalizer ermöglicht es, den Klang an die Raumakustik anzupassen. Passen Sie jedes Band (feste Frequenzen) an, um Resonanzen zu kompensieren oder störende Frequenzen abzusenken. Die Mittelstellung ergibt einen flachen Frequenzgang.

Das Mischpult schaltet sich nicht ein, was soll ich überprüfen?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Spannung führt (220-240 V). Stellen Sie sicher, dass die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachtechniker.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien, Aerosole oder Flüssigkeiten. Vermeiden Sie es, Schalter mit Sprays zu reinigen, die Rückstände hinterlassen.

Kann ich das Mischpult im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich mit einer Umgebungstemperatur von 5 bis 35 °C ausgelegt. Setzen Sie es nicht Regen, Feuchtigkeit oder Wärmequellen aus. Lagern Sie es nach Gebrauch an einem trockenen Ort.

BEDIENUNGSANLEITUNG PDMM604A Power Dynamics

Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeit, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfüllt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführten werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Handen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICTeingeschaltetwerden. Wenden Sie sich in dem Fall an ihren Fachhändler. Das Gerätarf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.

• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachvet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit sauberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ .

liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefae bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigemächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßigen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das darauf entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benöttige Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und)dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

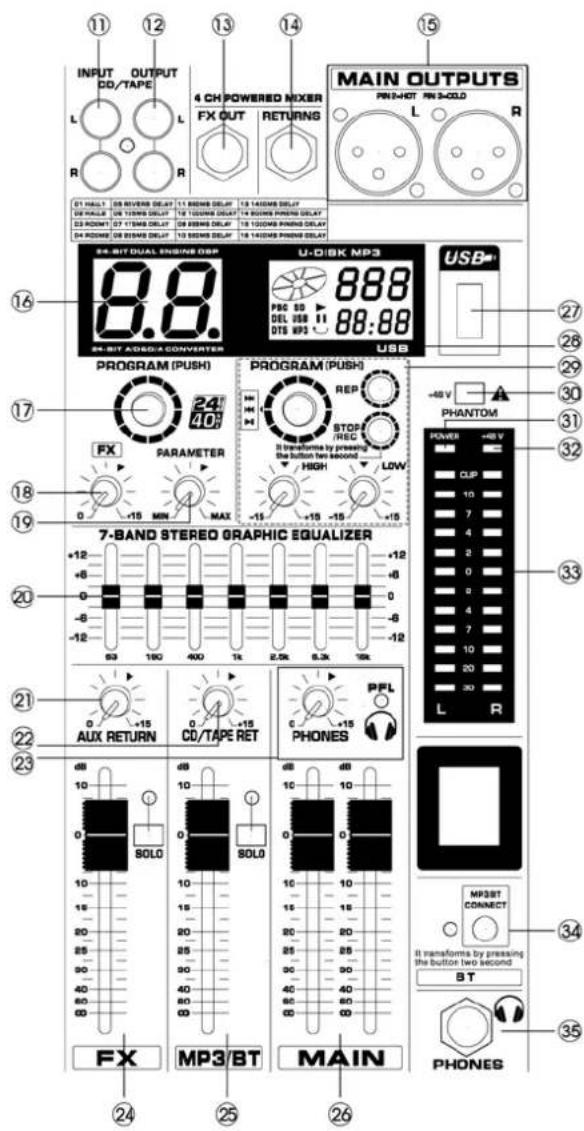

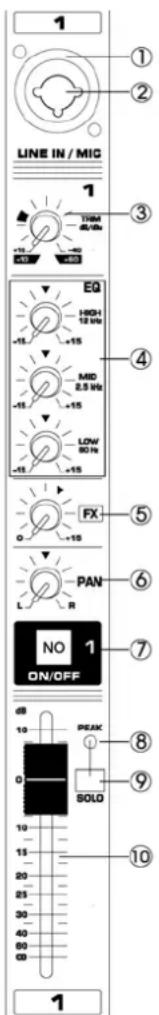

BEDIENELEMENTE

1. Mikrofon Eingang

Symmetrische XLR-Eingangsbuchse

1. Line-Eingang

Symmetrische 6,3-mm-Klinkenbuchse. Sie konnen entweder symmetrisch oder unsymmetrisch. Anschlüssen.

1. Regler TRIM

Um den Eingangssignalpegel einzustellen. Um die Beste Balance zwischen dem S/N-Verhältnis und den Dynamikbereich zu erhalten, stellen Sie die Gain so ein, dass die Clip LED (8) leuchtet gelegentlich kurz auf.

Der Mikrofoneingang hat ein Einstellungenbereich +10dB bis +60dB . Die Line-Eingang liegt im Bereich von +10dB bis 40dB .

1. Equalizer

Dieses Drei-Band-Equalizer stellt die hohen, mittleren und tiefen Frenzbereich des Kanals. Stellen Sie den Wahlschalter auf "O" für die direkte Signal aus Schallquelle. Drehen Sie den Regler im Uhrzeigersinn Frenzqu zu erhöhen und biegen Sie rechts zu sacken Frenz.

1. Regler FX

Einstellen des Effekt-Signalpegel.

1. Regler Pan

Der Pan-Regler bestimmt die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

1. Schalter ON/OFF

Schalten Sie diesen Schalter ein, um das Signal an die Master zu senden. Der Schalter leuchtet, wenn er eingescheltet ist.

1. Peak LED

These Peak LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

1. Schalter Solo

Mit der Solofunktion konnen Sie das Monitorsignal auf den Solo-Bus (post-fader und post-mute) oder den PFL-Bus (pre-fader und pre-mute) schalten. Auf diese Weise konnen Sie ein Kanalsignal abhoren, ohne das Hauptausgangssignal zu beeinflussen.

1. Kanalfader

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedene Kanalen einzustellen.

1. Line Eingang

Dieser RCA-Eingang ist für Stereo-Audioquelle mit Line-Signal bestimmt. Verwenden Sie diese Anschlüsse, wenn zum Beispiel ein CD-Player direkt in den Mischer angeschlossen.

1. Line Ausgang

These Cinch-Buchsen konnen an einen externen Recorder angeschlossen werden.

1. FX Ausgang

An thisem FX Ausgang konnen Sie das Signal des Ausspielwegs abgereifen und einem externen Effektgerat zuspielen. Der Ausgang ist als unsymmetrische 6,3-mm-Klinkenbuchse ausgeführrt.

1. Returns stereo

These Eingänge konnen zur Rückführung der von EffektgerätenCOMM den Signale verwendet werden. These werden, je nach Routing-Einstellung, dem Summensignal MAIN MIX oder den Subgruppen zugespielt. Die Eingänge sind als symmetrische Klinkenbuchsen ausgeführrt, es konnen aber auch unsymmetrische Klinkenstecker verwendet werden.

1. Main Ausgang

These XLR-Klinkenbuchsen liefern den Stereogausgang des Mischpults. Sie können diese Anschlusses zum Beispiel Anschlussverträger verwenden.

1. Effect Display

Digitale Wiedergabe des DSP-Effekte.

1. Programmwahl

Dieser Regler dient zur Effektauswahl. Drehen Sie den Regler bis im Display die Presetnummer blinkend angezeigt wird, dann zur Bestätigung den Regler kurz drücken.

1. Regler FX

Einstellung des Effektsignalpegel für den Master FX-Ausgang.

1. Regler Repeat

Einstellparameter (Tiefe, Geschwindigkeit usw.) des gewählten Effekt.

1. 7-Band-Equalizer

Der grafische Stereo-Equalizer konnen Sie den Klang auf die Akustik des Raumes anzupassen.

1. Aux return Stereo

Einstellen der Pegel das Signal von den Return (L und R) erhalten hat.

1. Regler Line Ausgang

Einstellen Signalpegel Line-Ausgang (12).

1. Regler Kopfhorer

Einstellen der Signalpegel Kopfhörer.

1. FX Fader

Einstellung des Effekt eingangssignalpegel.

1. MP3/BT Fader

Einstellen der Signalpegels MP3/BT.

1. Main Mix Fader

Ausgangspegel einstellen "Main Mix".

1. USB-Anschluss

USB-Anschluss zum Einsteinen eines USB Speichergeräts.

1. MP3 Display

Wiedergabe von MP3-Wiedergabezeit, Titel und andere Wiedergabeinformationen.

1. MP3/BT Command

STOP: Drucken Sie kurz die Wiedergabe zu stoppen.

Drücken Sie für zwei Sekunden, um die Aufnahme starten, und drücken Sie 2 Sekunden die Aufnahme zu stoppen.

PREV/NEXT:Drehen and der"Programm"Drehknopf.

PLAY: Drucken Sie "Programm" Drehknopf.

REP: wiederholen einen oder alle Tracks.

Die Zwei-Band-Equalizer erhögt die Veränderung Höhen und Basse von MP3-player.

1. Taste Phantom +48V

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

1. Power Anzeige

These Anzeige leuchtet, wenn das Mischpult eingeschaltet ist.

1. 48V Anzeige

Die rote +48V LED leuchtet, wenn die Phantomspeisung eingeschaltet ist. Für den Betrieb von Kondensatormikrofonen wird Phantomspeisung besteht.

1. VU-Meter

Dieses Display zeit das Ausgangssignal.

Hinweis: Das Segment "0" entspricht dem Nennausgangspegel. Die Peak-Anzeige leuchtet rot, wenn der Ausgang den Clipping-Pegel erreicht.

1. BT-Funktion

Das Herstellen einer Verbindung mit Handy oder Tablet.

Verbindung: Drücken Sie "CONTACT SWITCH" - Taste zwei Sekunden, die LED-Anzeige leuchtet auf. Nutzen Sie Ihr Handy oder Tablet und wahlen Sie die BT-Verbindung "MISCHER 01".

1. Kopfhorer Anschluss

6,3-mm-Klinkenbuchse zum Anschluss eines StereoKopfhörers.
