BEDIENUNGSANLEITUNG DISC5000 Soundmaster

Wörlein GmbH Tel.: [phone]

Gewerbestrasse 12 Fax.: [phone]

D 90556 Cadolzburg Email. [e-mail]

GERMANY Web: www.woerlein.com

DISC5000

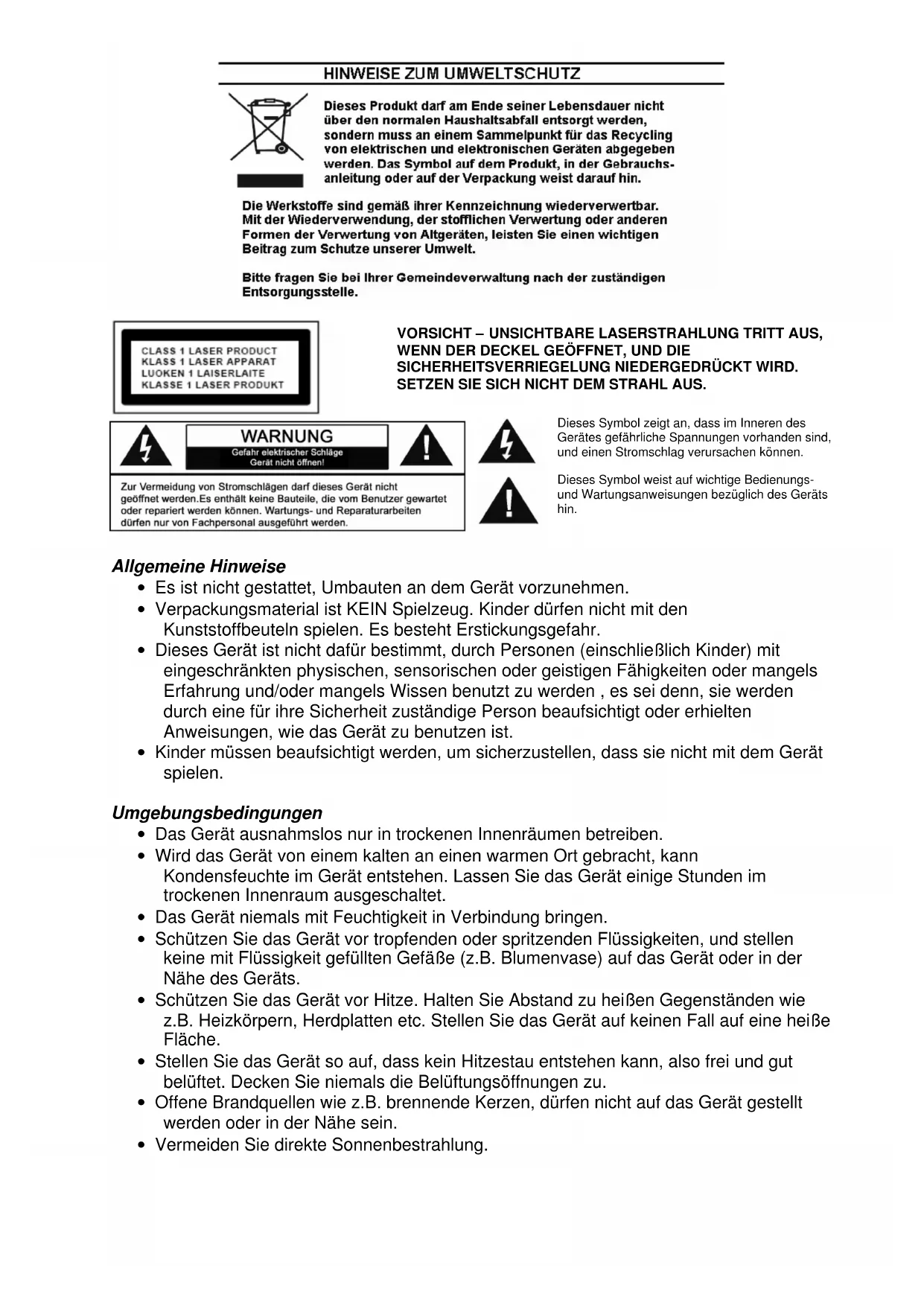

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

VORSICHT - UNSICHTBARE LASERSTRAHLUNG TRITT AUS, WENN DER DECKEL GEÖFFNET, UND DIE SICHERHEITSVERRIEGELUNG NIEDERGEDRÜCKT WIRD. SETZEN SIE SICH NICT DEM STRAHL AUS.

Dieses Symbol gezigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungsund Wartungsanweisungen bezuglich des Gerats hin.

Allgemeine Hinweise

• Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen.
• Verpackungsmaterial ist KEIN Spielzeug. Kinder)durfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten Anweisungen, wie das Gerät zu benutzen ist.
• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Umgebungsbedingungen

Das Gerat ausnahmslos nur in trockenen Innenraumen betreiben.
- Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchte im Gerät entstehen. Lassen Sie das Gerät einige Stunden im trockenen Innenaum ausgeschaltet.
- Das Gerät niemals mit Feuchtigkeit in Verbindung bringen.
- Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen keine mit Flüssigkeit gefüllten Gefäße (z.B. Blumenvase) auf das Gerät oder in der Höhe des Geräts.
Schützen Sie das Gerät vor Hitze. Halten Sie Abstand zu halten Gegenständen wie z.B. Heizkörpern, Herdplatten etc. Stellen Sie das Gerät auf keinen Fall auf eine heiße Fläche.
- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut beluftet. Decken Sie niemals die Belüftungsöffnungen zu.
- Offene Brandquellen wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden oder in der Höhe sein.
- Vermeiden Sie direkte Sonnenbestrahlung.

• Falls Sie das Gerät fest montieren: Montieren Sie das Gerät nicht über dem Herd oder dem Spülbecken. Schützen Sie das Gerät vor Hitze sowie Wasser- und Fettspritzern.

• Stellen Sie sicher, dass das Gerät sicher gegen herunterfallen montiert wurde.

• Falls Sie das Gerät nicht fest montieren: Stellen Sie das Kuchenradio auf einen stabilen, ebenen und erschütterungsfreien Untergrund.

• Das Kuchenradio wenn möglich welt entfernt von Computern oder Mikrowellengeräten platzieren, da es sonst zu eventuellen Empfangsstörungen im Radiobetrieb kommt kann.

Stromversorgung

• Schreiben Sie das Gerät nur eine vorschrittsgemäß installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Geräts / Netzadapter übereinstimmen.

Das Gerätarf nicht benutzt werden, wenn ... das Gerät beschädigt ist, das Netzkabel oder der Stecker beschädigt sind, das Gerät heruntergefallen ist.

• Stellen Sie sichere, dass die Steckdose weiterhin gut zuganglich ist.

• Achten Sie darauf, dass das Netzkabel niemals Nass oder feucht wird. Das Netzkabelarf nicht eingeklemmt oder anderweitig beschädigt werden.

• Halten Sie das Netzkabel von bereits Oberflächen und scharfen Kanten fern.

• Der Netzstecker muss immer leicht erreichbar sein, um das Gerät vom Stromnetz zunehmen.

• Ziehen Sie den Netzstecker aus der Steckdose, ... ... wenn eine Störung auftritt, ... bevor Sie das Gerät reinigen und ... bei Gewitter.

• Um den Netzstecker aus der Steckdose zuziehen, immer am Stecker, nie am Kabelziehen.

• Offnen Sie niemals das Gehäuse des Gerätes. In dieser Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sich ausschließlich durch einen Service-Center/Kundencenter auszufahren. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

Reinigung und Pflege

Das Gerät ausnahmslos mit einem trockenen Abstaubtuch reinigen. Verwenden Sie keine atzenden, scheuernden Reinigungsmittel oder Tücher mit grobem Material. Diese konnten die Oberfläche des Gerätes beschädigen.

Bei Störungen

• Ziehen Sie bei Beschädigungen des Netzsteckers oder des Gerätes davon den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse, dem Netzkabel oder dem Netzstecker aufweist. Reparaturen am Gehäuse und am Netzteil oder Netzkabel dürfen ausschließlich vom Service-Center vorgenommen werden, um Gefährung zu vermeiden.
• ACHTUNG Gefahr I: Sollten Flüssigkeiten oder etwaige Fremdkörper in das Gerät gelangen, sofort den Netzsteckerziehen. Vor einer erneuten Inbetriebnahme das Gerät vom Service-Center prüfen setzen.
• Stecken Sie keine Gegenstände in das Gerät, es konnten stromführunge Zeile berührt werden.

Batterie

• Verwenden Sie nur Batterien, die frei von Quecksilber und Cadmium sind.
• Verbrauchte Batterien sind Sonderabfall und gehoren nicht in den Hausmull. Geben Sie diese Ihr hem Handler zurück oder entsorgen Sie dies an geeigneten Sammelstellen ihrer Stadt oder Gemeinde.
• Batterien dürfen nicht in die Höhe von Kinder gelangen. Kinder konnen Batterien verschlucken. Werde eine Batterie verschlucht, muss sofort arztliche Hilfe in Anspruch genommen werden.
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit der Haut, Augen und Schleimhäuten. Spulen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehen einen Arzt auf.
• Überprüfen Sie regelmäßige Batterien, um ein Auslaufen der Batterie zu vermeiden.
• Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.
• ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehoren NICT in den Hausmull! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe * enthalten oder nicht, zur umweltschonenden Entsorgung zugruckzugeben.

Sie konnen alle Batterien und Akkus bei den öffentlichen Sammelstellen in ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkusitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

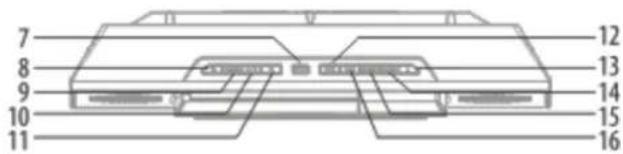

BEDIENELEMENTE

1. R-LAUTSPRECHER	13. CD-FACH ÖFFNEN/SCHLIEßen-Taste
2. CD-FACH	14. LAUTSTÄRKE +
3. STANDFUSS	15. LAUTSTÄRKE -
4. INFRAROT EMPFANGER	16. VOR-TASTE, SCHNELLVORLAUF
5. L-LAUTSPRECHER	17. FM ANTENNE
6. LCD -ANZEIGE	18. AC KABEL
7. USB-ANSCHLUSS	19. AUX-IN
8. STANDBY/EIN-TASTE
9. FUNKTIONS-TASTE
10. PLAY/PAUSE-TASTE
11. STOP-TASTE
12. ZURÜCK-TASTE, SCHNELLRÜCKLAUF

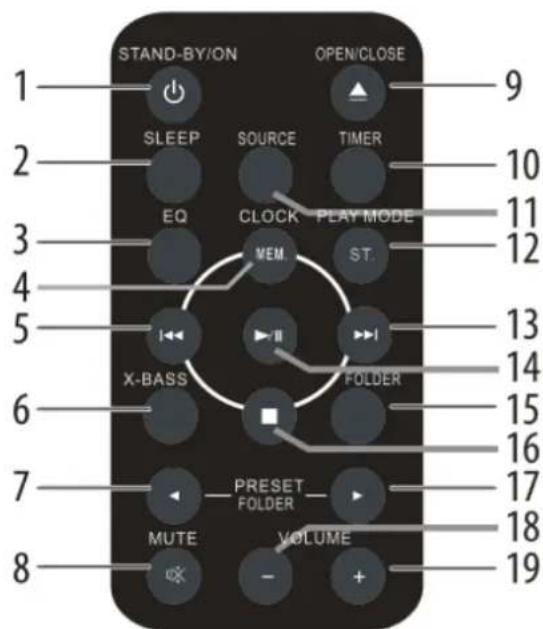

Fernbedienung

1. STANDBY/EIN-TASTE	13. VOR-TASTE, SCHNELLVORLAUF
2. SCHLAFMODUS-TASTE	14. PLAY/PAUSE TASTE
3. EQ-TASTE	15. ALBUM ON/OFF TASTE
4. SPEICHER/UHRZEIT-TASTE	16. STOP TASTE
5. ZURÜCK-TASTE, SCHNELLRÜCKLAUF	17. RADIO SPEICHER ZURÜCK-TASTE, ORDNER ZURÜCK-TASTE
6. X-BASS-TASTE	18. LAUTSTARKE -
7. RADIO SPEICHER ZURÜCK-TASTE, ORDNER ZURÜCK-TASTE	19. LAUTSTARKE +
8. STUMM-TASTE
9. OFFNEN/SCHLIEßen-TASTE
10. TIMER-TASTE
11. FUNKTIONS-TASTE
12. ABSPIELMODUS-TASTE, FM MONO,ST-TASTE

EINLEGEN DER BATTERIEN IN DIE FERNBEDIERUNG:

Drücken Sie auf die Batteriefachabdeckung und schieren Sie die Abdeckung ab, um das Fach zu öffnen. Legen Sie eine CR-2025-Batterie in die Batteriefachabdeckung (Achten Sieitte auf die Polarität im Batteriefach und auf der Batterie) Setzen Sie den Batteriefachdeckel in das Fach, und schieren Sie bis es einrastet auf.

HINWEIS:

1. Wenn die Fernbedienung länger nicht im Gebrauch war, kann es sein das die Batterie schwach wird bzw. entladen ist, und ihre Fernbedienung somit nicht mehr Funktioniert. Tauschen Sie in solch einen Fall die Batterie aus wie oben beschrieben.

2. Die Batterie der Fernbedienung dürfen nicht zu starker Wärme durch Sonneneinstrahlung, Feuer oderähnlichem ausgesetzt werden.

WANDMONTAGE VORBEREITUNG

Um das Gerät an der Wand zu montieren

Achtung:

• Seien Sie sehr Vorsichtig, bei der Montage an der Wand, das ihren das Gerät nicht hinunterfällig (2.1 kg)
• Vor der Montage überprüfen Sieitte die Wandstarke. (Nicht auf dem Furnier, Gips oder weib getunchte Wand stellen. Das Gerat konnte hinunterfallen) wenn Sie unsicher sind, konsultieren Sie einen qualifizierten Servicetechniker.
• Befestigungsschrauben werden nicht mitgeliefert, verwenden Sie geeignete Schrauben.
• Überprüfen Sie ob alle Schrauben fest sitzen.
  Wahlen Sie eine gute Lage, wenn nicht, kann es zu Unfallenkommen oder das Gerat kann beschadigt werden.

Befestigung: Installieren Sie das Gerät:

Um das Gerät an die Wand zu hangen, verwenden Sie geeignete Schrauben (nicht mitgeliefert) Siehe unter für große und Art.

Installation des Gerats:

Befestigen Sie die Bohrschablone an der Wand in horizontaler Position, wie unter dargestellt.

Markieren Sie die Gewünschten Bohrlocher mit Hilfe eines Bohrs.

Befestigen Sie das Loch mit Hilfe eines Dubels.

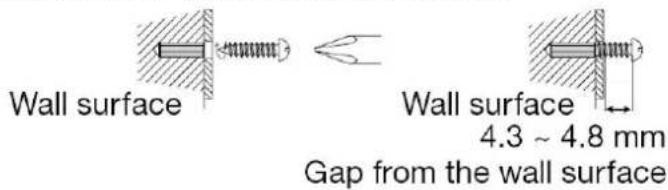

Schrauben Sie die Schrauben in die Wand, wie unter dargestellt.

Hängen Sie das Gerät auf die Schrauben.

INBETRIEBNAHME

Stecken Sie das Netzkabel in eine geeignete Steckdose.

Hinweis:

Trennen Sie das Gerät vom Strom, wenn das Gerät über einen Längeren Zeitraum nicht betägt wird.

STUMM-MODUS

Die Lautstärke ist permanent Stumm, wenn Sie die MUTE-Taste auf ihrer Fernbedienung Drücken.

Sie konnen den Stumm-Modus wieder aufheben, indem Sie erneut die MUTE-Taste auf ihrer Fernbedienung Drucken.

X-BASS FUNKTION

Wenn das Gerät eingeschaltet wird, haben Sie die Möglichkeit, durch Drücken der Taste X-BASS auf ihrer Fernbedienung, einen Extrabass zu aktivieren. Nach erfolgtem Drücken auf die Taste X-Bass erscheid im Display des Gerats "X-BASS". Um die X-BASS Funktion zu deaktivieren, Drücken Sie erneut die Taste X-BASS auf ihrer Fernbedienung.

EQUALIZER

Durch Drücken der EQ-Taste auf der Fernbedienung, wird die aktuelle Einstellung angezeigt. Um zu einem anderen EQ-Modus zu wechseln, drücken Sie die EQ-Taste auf ihrer Fernbedienung, bis der gewünschte Klangmodus angezeigt wird (Classic, Pops, Jazz und Rock).

RADIOBETRIEB

1. Drücken Sie die STANDBY / EIN-Taste, um das Gerät einzuschalten.
2. Drücken Sie die SOURCE-Taste und wahlen Sie den FM-Modus.
3. Drücken Sie die vor-/ oder zurück-Taste um den gewünschten Sender zu wahlen.
4. Automatischer Sendersuchlauf: Wenn Sie die vor-/ oder zurück-Taste länger gedrückt halten, wird der Scanvorgang automatisch gestartet und der Tuner stoppt am zuerst Empfangbaren Radiosender.
5. Festsender Speicher: Drucken Sie im UKW Betrieb, wenn Sie einen gewünschten Sender eingestellt haben, die MEM.-Taste und wahlen Sie mit der Radio Speicher vor-/ oder zurück-Taste einen gewünschten freien Speicherplatz aus. Bestätigten Sie erneut mit der MEM.-Taste auf ihrer Fernbedienung.
6. Um Zwischen gespeicherten Festsendern zu wahlen, drücken Sie im UKW-Modus die Radio Speicher vor-/ oder zurück-Taste.

CD-BETRIEB

CD-Funktion

1. Drücken Sie die STANDBY / EIN-Taste, um das Gerät einzuschalten.
2. Drücken Sie die SOURCE-Taste und wahlen Sie den CD-Modus.
3. Drücken Sie die Taste OPEN/CLOSE, um das CD-Fach zu öffnen.
4. Die Wiedergabe der CD startet Automatisch, sobald die CD eingelesen wurde.
5. Wahrend der Wiedergabe, drücken Sie die PLAY/PAUSE-Taste, um die CD anzuhalten, im Display erscheidt das = (Pause) Zeichen. Drücken Sie die PLAY/PAUSE-Taste erneut, um die Wiedergabe fortzusetzen.
6. Stellen Sie mit der Lautstärke-Taste (+/-) die gewünschte Lautstärke ein.

Wiedergabe von MP3/WMA-CD

Zur Wiedergabe von CD-R/RW:

1. Drücken Sie die SOURCE-Taste auf der Fernbedienung, wahren Sie den CD-Modus, und legen Sie eine MP3/WMA-CD ein. Drücken Sie die FOLDER-Taste um im Display zwischen Ordnern auf der CD zu wahlen.

2. Drücken Sie die PRESET FOLDER-Taste (oder ) um den gewünschten Wiedergabeordner zu wahlen. (Ordnermodus eingeschaltet FOLDER-Taste)

3. Wahlen Sie die gewünschte Datei, indem Sie die vor "»"oder zurück "«" -Taste drucken.

4. Drücken Sie die PLAY/PAUSE-Taste. Die Wiedergabe beginnnt und der Datename wird angezeigt.

5. Bei der Wiedergabe mit dem ALBUM-Modus, drücken Sie die PRESET FOLDER-Taste (oder) und wahlen Sie zwischen den auf der CD befindlichen Ordnern (Im Display erscheint FOLDER)

Drücken Sie die PLAY/PAUSE-Taste um den gewünschten Ordner zu wahlen.

CD-Modus Funktionen

Wiederholen 1

Wenn Sie auf ihrer Fernbedienung die PLAY MODE-Taste drücken, leuchtet die Anzeige "Wiederholen" im Display stetig auf. Der aktuelle Titel wird wiederholt wiedergegeben.

Wiederholen Alle

Wenn Sie auf ihrer Fernbedienung die PLAY MODE-Taste ein zweites mal drucken, leuchtet die Anzeige

"Wiederholen Alle" im Display stetig auf. Alle Titel werden wiederholt wiedergegeben.

Wiederholen Funktion Beenden:

Drucken Sie wiederholt auf ihrer Fernbedienung, die PLAY MODE-Taste, bis im Display kein

"Wiederholen" Symbol mehr zu sehen ist.

Wiederholen/Zufällig:

Wenn die PLAY MODE-Taste dreimal gedrückt wird, erscheint im Display "RDM". Die Titel auf der CD werden zufällig wiedergegeben.

Zufällig Wiederholen beenden

Drücken Sie die PLAY MODE-Taste erneut, um die zufällige Wiedergabe zu beenden.

Hinweis:

• Wenn Sie während der zufälligen Wiedergabe die vor-Taste drucken, haben Sie die Möglichkeit auf den nachsten Titel zu Springen der nach dem Aktuell zufälligen Titel auf der CD abspielen wurde.
  Den vorherig gehörten Titel bei zufälliger Wiedergabe, können Sie nicht mit der zusück-Taste erneut abspielen halten.
• Bei der Zufallswiedergabe, wählt das Gerät die Titel automatisch. (Sie können die Reihenfolge der Titel nicht ausgehalten.)

Uberspringen und Schnellvorlauf / Rücklauf

1. Wahlend der Wiedergabe oder Pause-Modus, drücken Sie die vor "▶"oder zurück "▶" Taste, um zum nachsten Titel zu springen, oder gehen Sie zurück an den Anfang des aktuellen Titels.
2. Wahrend der Wiedergabe, drücken und halten Sie die vor"▶"oder zurück "▶"Taste, um innerhalb des aktuellen Titels vor oder zurück zu Spulen.

PROGRAMMIERBARES ABSPIELEN

Sie haben bis zu 20 Auswahlmöglichkeiten, Titel auf einer CD in gewünschter Reihenfolge abzuspielen. NOTE: Die Programmierung kann nur im Stopp-Modus erfolgen.
1. Drücken Sie im CD-Modus, nachdem Sie Stopp gedrück haben, die MEMORY-Taste auf der Fernbedienung, um die Programmspeicherung zu Programmieren.
2. Drücken Sie die vor "»"oder zurück "«"Taste, um den gewünschten Titel zu wahlen.
3. Drücken Sie die MEMORY-Taste, um die Titelnummer zu Speichern.
4. Wiederholen Sie die Schritte 2-3 um mehr Tracks zu Programmieren. Es konnen 20 Titel Programmiert werden. Mochten Sie bisher Programmierte Titel nochmals abrufen, drücken Sie wiederholt die MEMORY-Taste.
5. Drücken Sie die PLAY/PAUSE-Taste, um die Programmierte Titel wiederzugegeben.

NOTE:

Dieses Gerät ist nicht Kompatibel mit MTP und ACC Dateien auf USB Massenspeichern oder MP3 Player.

USB / MP3 mit deaktivierten Album Modus wiedergeben

1. Drücken Sie die SOURCE-Taste auf der Fernbedienung, oder die SOURCE-Taste am Hauptgerät und wahlen Sie den USB-Modus. Verbinden Sie das USB Speichergerät das, MP3 / WMA-Dateien auf dem Gerät gespeichert hat mit der USB-Buchse des Geräts
2. Wahlen Sie die gewünschte Datei durch Drucken der Taste vor "» oder "«" zurück.
3. Drücken Sie die PLAY/PAUSE-Taste. Die Wiedergabe beginnt und die Dateinummer wird angezeigt.

USB / MP3 mit aktivierten Album Modus wiedergeben

1. Drücken Sie die SOURCE-Taste auf der Fernbedienung, oder die SOURCE-Taste am Hauptgerät und wahlen Sie den USB-Modus. Verbinden Sie das USB Speichergerät das, MP3 / WMA-Dateien auf dem Gerät gespeichert hat mit der USB-Buchse des Geräts
2. Drücken Sie die FOLDER-Taste (▶ oder >) auf der Fernbedienung, um den gewünschten Wiedergabeordner zu wahlen, drücken Sie die PLAY/PAUSE-Taste.
3. Wahlen Sie den Gewünschten Titel durch Drucken der Taste "▶" oder "▶".
4. Drücken Sie die PLAY/PAUSE-Taste um den gewünschte Titel Wiederzugeben.

BLUETOOTH FUNKTION

Bluetooth ist eine Kurzstrecken-Funktechnologie, die die drahtlose Kommunikation zwischen verschiedenen Arten von digitalen Geräten, wie Mobiletelefon oder Computer ermöglich. Es Arbeitet in einem Bereich von etwa 10 Meter (30 Fuß) ohne den Aufwand, Kabel zu verwenden, um diese Geräte zu verbinden. Die Bluetooth-Technologie erfordert keine Sichtverbindung zwischen den kommunizierenden Vorrichtungen.

Kommunikation und Bluetooth Verbindungseigenschaften

Es gibt keine verschiedene Bluetooth-Profile, für spezifische Funktionen und Anwendungen, die Kommunikation zwischen den Geräten ermöglich.

Dieses Gerät unterstützt die folgenden Bluetooth-Profile:

Bluetooth-Spezifikation Version 2.1 Bluetooth + Enhanced Data Rate (EDR) Profil: A2DP (Advanced Audio Distribution Profile) ermitteligt A2DP Audio-Streaming von einem A2DP ausgestattet Bluetooth-Stereo-Audiogerät (z.B. Handy) an diese Gerät. Durch die Umwandlung von Wireless-Stereo-Audio-Signal zu Audiosignal analog, konnen Sie den Klang durch diese LautsprechersystemGENIeBen. AVRCP (Audio / Video Remote Control Profile) ist eine Technologie, die mit einer einzigen Fernbedienung alle Bluetooth-fähigen Audio-Video-Geräte steuert, auf die ein Benutzer Zugriff hat.

Hinweis: bei Verwendung des Geräts mit einem Mobiltelefon:

• Dieses Gerät kann nicht verwendet werden, um über das Telefon zu sprechen, auch wenn es eine Bluetooth-Verbindung zu einem Mobiltelefon herstellen kann.
  -itte beachten Sie die mit dem Mobiltelefon gelieferten Details zur Bedienung des Mobiltelefons wahrend der Übertragung von Ton über eine Bluetooth-Verbindung (Bedienungsanleitung beachten.)

Geräte über Bluetooth Verbinden:

Bluetooth Geräe mssen zunachst miteinander verbunden werden, bevor sie Daten austauschen konnen. Nach erfolgreichen Koppeln, ist es nicht notwendig die Geräe erneut zu Verbinden.

• Kopplung besteht mit mehr als 8 Geräten. Es kann nur eine aktive Bluetooth-Verbindung zur gleichen Zeit bestehen. Diese Gerät kann bis zu einem Maximum von 8 Geräten gekoppelt werden, wenn Sie weitere Geräte mit thisem Gerät Koppeln möchten, wird das älste Gerät das gekoppelt wurde gelöscht.
• Dieses Gerät ist zurückgesetzt. Alle Kopplungsinformationen werden gelöscht, wenn das Gerät zurückgesetzt wird.

Verbindung mit Bluetooth-Quellgeräte:

1. Drücken Sie die STANDBY/EIN-Taste, um das Gerät einzuschalten.
2. Drücken Sie die SOURCE-Taste, um die Bluetooth-Funktion zu wahlen. (Kopplungs-Anzeige blinkt)
3. Suchen Sie in ihrer Bluetooth liste z.B. Handy nach dem Gerät "DISC5000", und Verbinden Sie ihr Handy mit diesen Gerät.
4. Die Geräte sind nun miteinander verbunden.

Hinweis:

• Platzieren Sie die Geräte zum Koppeln in einen Bereich von 1 Meter.
• Einige Quellgeräte können keine Listen der erkannten Geräte anzeigen, um diese Quellgeräte mit dem Gerät zu koppeln, beziehen Sie sich auf die Bedienungsanleitung des Quellgeräts.
• Wahlen Sie "DISC5000" aus der Quellenliste. Wenn ein Pass-code oder PIN-Code, Kennschlussel, PIN oder Password verlangt wird, geben Sie "0000" ein.
• Kopplungs-Anzeige hört auf zu blinken, sobald das Gerät erfolgreich mit dem Quellgerät Verbunden ist. (Verbindungs-Information wird nur im Gerät gespeichert.)
• Drücken Sie die Play-Taste am Hauptgerät oder an ihrem Quellgerät um die Wiedergabe zu starten.

Medienwiedergabe

Überprüfen Sie ob:

• Das Quellgerat eingeschalten ist und die Bluetooth-Verbindung aktiv ist.
• Kopplung des Geräts und dem Quellgerät abgeschlossen ist.
• Gerät ist im Verbindungsmodus (Kopplungs-Anzeige blinkkt im Display)
• Drücken Sie die Standby/Ein-Taste, um das Gerät einzuschalten.
• Drücken Sie die SOURCE-Taste, um die Bluetooth-Funktion zu wahlen.
• Starten Sie die Bluetooth-Verbindung vom Bluetooth-Stereo-Audiogerät.
• Drücken Sie die Play-Taste (auf dem Hauptgerät, Fernbedienung oder Quellgerät)

Hinweis:

Verfügt das Quellgerät über eine extra Bassfungtion oder Equalizer-Funktion, setzen Sie sie auf off. Wenn diese Funktionen eingeschaltet sind, kann der Ton verzerrt werden.

AUX IN FUNKTION

1. Verwenden Sie ein 3.3mm Klinke auf Klinke Anschlusskabel, um den tragbaren Audio-Player usw. und die AUX-IN-Buchse des Gerats zu verbinden. Bei Verwendung von Videogeräten, schlieben Sie den Audioausgang an thisem Gerät und den Videoausgang an einem Fernseher an.
2. Drücken Sie die Standby/Ein-Taste, um das Gerät einzuschalten.
3. Drücken Sie die SOURCE-Taste auf der Fernbedienung oder die SOURCE-Taste auf dem Hauptgerät, und wahlen Sie die AUDIO IN-Funktion.
4. Spieler Sie das angeschlossene Gerät ab. Wenn die Lautstärke des angeschlossenen Geräts zu hoch ist, können Klangverzerrungen auftreten. Soltte dies geschehen, senken Sie die Lautstärke des angeschlossen Geräts. Wenn die Lautstärke zu niedrig ist, erhöhen Sie die Lautstärke des angeschlossen Geräts.

Hinweis: Um Störgeräische zu vermeiden, stellen Sie das Gerät nicht direkt geben den Fernseher.

EINSTELLLEN DER UHRZEIT (NUR FERNBEDIENUNG)

In thisem Beispiel ist die Uhr für 24-Stunden-Anzeige (0:00) eingestellt.
1. Drücken Sie die STANDBY/EIN-Taste, um das Gerät auszuschalten.
2. Drücken Sie die CLOCK-Taste auf der Fernbedienung für 2 Sekunden.
3. Drücken Sie die vor/- oder zurück-Taste auf ihrer Fernbedienung Die 24-Stunden-Anzeige erscheint.(0:00 - 23:59)

Die 12-Stunden-Anzeige erscheint.(AM 12:00 - PM 11:59)
Die 12 Stunden-Anzeige erscheint (PM 11:59 - 00.00)

1. Zum Einstellen der Stunde, drucken Sie die "▶"oder"▶"Tasten und drucken Sie die CLOCK-Taste.

Drücken Sie die "▶"oder"-Taste einzelmal, um die Uhrzeit um 1 Stunde vorzustellen. Halten Sie die Taste gedrückt, um kontinuierlich vorzustellen.
5. Um die Minuten einzustellen, drücken Sie die "▶"oder "▶"-Tasten und drücken Sie die CLOCK-Taste.

Drucken Sie die "▶"oder"▶"-Tastenomal, um die Uhrzeit um 1 Minute vorzustellen. Halten Sie die

"oder"<-Taste gedrückt, um kontinuierlich vorzustellen

Hinweis:

Wenn die Stromversorgung unterbrochen wird und wiederhergestellt wird, verliert das Gerät seine aktuelle Uhreinstellung.

Timer Funktion (Nur Fernbedienung)

Timer-Wiedergabe:

In thisem Beispiel ist die Uhr für die 24-Stunden-Anzeige (0:00) eingestellt.

1. Drücken Sie im ausgeschalteten Zustand, die Timer-Taste einmal, um die Timer-Funktion einzuschalten. Das Symbol "Erscheint im Display.
2. Drücken Sie die TIMER-Taste 2 Sekunden, erscheint auf dem Display "ON" das Display zeigt "Θ", um die Timer-Funktion zu zeigen, und die "Stunde" Ziffern beginnen zu blinken.
3. Drucken Sie die "▶"oder"▶"Tasten, um die Stunden einzustellen und drucken Sie die TIMER-Taste
4. Drucken Sie die "▶"oder"▶"Tasten, um die Minuten einzustellen und drucken Sie die TIMER-Taste.
5. Drucken Sie die "▶"oder"▶"Tasten, um den Timer einzustellen on/off (wie in schritt 3 und 4) und drucken Sie die TIMER-Taste.
6. Um die Timer-Wiedergabequelle (Tuner,CD; USB) zu wahren drücken Sie die "▶"oder"▶" Taste. Drücken Sie anschließend die TIMER-Taste.
7. Stellen Sie die Lautstärke mit der Lautstärken-Taste +/- ein und drücken Sie die TIMER-Taste.
8. Die Anzeige "leuchtet auf, und das Gerät ist bereit zur Timer-Wiedergabe.

Sleep Funktion (Nur Fernbedienung)

These Funktion ermoiglich es ihren, das System nach einer bestimmten Zeitspanne ausschalten zu halten. Sie konnen aus folgenden Zeitspannen wahlen:

1. Um die Sleep Funktion zu aktivieren, drücken Sie Wiederholt die SLEEP-Taste auf der Fernbedienung, Sie können aus folgenden Zeit-einstellungen wahren "Sleep Timer-OFF,90,80,70,60,50,40,30,20,10".
2. Wenn auf dem Display die gewünschte Einschlaufzeit gewählt wurde, halten Sie die Taste los. Auf dem Display erscheint: z.B. "SL10", das "10 Minuten" bedeutet.
3. Um die Sleep Funktion vorzeitig zu beenden, drücken Sie die SLEEP-Taste so oft, bis im Display "SL00" erscheint.

CD PFLEGE

Cd's sind ziemlich wichtstig gegen Beschädigungen, jedoch konnen Lesefehler aufgrund einer Ansammlung von Schmutz oder Kratzer auf der Disc-Oberfläche auftreten. Befolgen Sie die folgenden Richtlinien um ihre CD zu erhalten.

• Achten Sie darauf, insbesondere die Nicht-Label-Seite, nicht mit einem Stift zu beschreiben.
• Setzen Sie CD's keinem direkten Sonnenlicht, Hitze oder Feuchtigkeit aus.
• Fassen Sie die CD's an den Rändern an. Fingerabdrücke, Schmutz oder Wasser auf den Cd's kann Rauschen oder Titel-Überspringen verursachen. Wenn eine CD schmutzig ist oder nicht einwandfrei abgeschweit, reinigen Sie die CD mit einem weichen, trockenen Tuch, wischen gerade von der Mitte nach außen.

TECHNISCHE DATEN

Wartung:

Reinigung des Gehäuses Wischen Sie das Gehäuse mit einem weichen Tuch und einer verdünnten Seifenlösung, dann mit einem

Trockenen weichen Tuch nachwischen. Achtung:
- Verwenden Sie keine Chemikalien (Benzin, Verdünner usw.). Es Kann das Gehäuse beschädigten.
- Kein Öl oder Ölhaltige mittel in das Innere des Geräts geben. Es kann zu Störungen führen.

Technische Daten

Im Rahmen unserer Politik der ständigen Verbesserung gehalt sich der Hersteller das Recht vor, Design und technische Daten zum Zweck der Produktverbesserung ohne vorherige Ankündigung vor. Die angegebenen Leistungswerte stellen die Nennwerte von Produktionseinheiten. Es kann Abweichungen von diesen Werten bei einzelnen Geräten auftreten

Tuner:

Frequenzbereich: FM 88 - 108 MHz

CD Spieler:

Typ: Einzel-CD Spieler

Signalablesung: Berührungslos, 3-Strahl-Halbleiter-Laser

D/A converter: Multi bit D/A Wandler

Frequenzbereich: 20 - 20,000 Hz

USB Schnittstelle

Schnittstelle: Entspricht USB 1.1 (Volle Geschwindigkeit)/2.0 Massenspeicher Klasse. Unterstützung nur Bulk und CBI Protokol.

Unterstuzungs-Datei: MPEG 1 Layer 3 WMA (Non DRM)

Bitrate-Unterstutzung: MP3 (32 ~ 320 kbps) WMA (64 ~ 160 kbps)

Allgemein:

Lautsprecher: 7.6cm (3.0 in) Kegel x 2

Lautsprecherimpedanz: 4 Ω

Ausgangsleistung: 5.0 W pro Kanal, min. RMS und 4 Ω an 1 kHz mit nicht mehr als 10% total harmonische Verzerrung

Eingansanschluss: AUDIO IN ( 3.5) x 1

Stromquellen: 230V 50Hz30W

Stand-by: 0.4W

Freqenzzband: 2.400GHz - 2.480GHz

Abmessungen (W x H x D): 454 mm x 193 mm x 102mm Gewicht: 2.1kg

STÖRUNG: MOGLICHE URSACHEN

Symptom	Mögliche Ursachen
Das Radio erzeugt ungewöhnliches andauerndes Rauschen	• steht das Gerät in der Höhe des Fernsehgerätes oder des Computers? • Ist die UKW-Antenne richtig Justiert? Bewegen Sie die Antenne.
Die Fernbedienung hat keine Funktion mehr.	• Ist das Netzkabel angeschlossen? • Ist die Polarität der Batterie richtig? • Ist die Batterie leer? • Ist der Abstand oder Winkel falsch? • Ist der Fernbedienungssensor zu starken Licht ausgesetzt?
• Disc- Wiedergabe startet nicht. • Disc-Widergabe stoppt in der Mitte- oder wird nicht richtig abgespielt.	• Ist die Disk falsch herum eingelegt? • Entspricht die Disk der Norm? • Ist die Disk verformt oder zerkratzt?
Disc-Wiedergabe übersprungen, oder angehalten in der Mitte der Spur.	• Ist das Gerät überfälligigen Erschütterungen ausgesetzt? • Ist die Disk verschmutzt? • Hat Sich Kondenswasser auf der CD-Linse gebildet?
USB Geräte werden nicht erkannt.	• Haben Sie MP3/WMA Dateien getestet? • Ist das Gerät ordnungsgemäß angeschlossen? • Ist es sein MTP-Gerät? • Hat das Speichermedium nur ACC-Dateien?.
USB Wiedergabe startet nicht.	• Ist e seine urheberrechtlich geschützte WMA.Datei? • Ist e seine falsche MP3-Datei?
Bluetooth Ton ist unterbrochen oder verzerrt.	• Ist das Gerät zu nahe an einem Gerät, das elektromagnetische Strahlung erzeugt? • Gibt e sein Hindernis zwischen dem Gerät und dem Bluetooth-Stereo-Audiogerät?
Kein Ton ist zu horen.	• Ist der Lautstärkepegel auf “Min” eingestellt? • Ist der Kopfhörer angeschlossen? • Ist das Gerät zuweit entwickelten vom Bluetooth-Stereo-Audiogerät • Ist das Gerät in Verbindung mit dem Bluetooth-Stereo-Audiogerät?
Wenn eine Taste gedrück wird, reagiert das Gerät nicht	Schalten Sie das Gerät Aus und wieder Ein.

Technische Änderungen und Druckfehler vorbehalten

Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com

Vervielfaltung nur mit ausdrucklicher Genehmigung der Woerlein GmbH

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Hiermit bestätigt Wörlein GmbH, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlögigen Bestimmungen der Richtlinie 2014/53/EU befindet.

Eine Kopie der Konformitätserklung kann unter oberstehender Adresse bezogen werden.
