BEDIENUNGSANLEITUNG LW15 Comfort Plus Venta

DE BEDIENUNGSANLEITUNG

EN INSTRUCTIONS FOR USE

FR MODE D'EMPLOI

RAUMLUFTEXPERTEN SEIT 1981

DE

Ausklappbare Seiten beachten!

EN

Ausklappbare Seiten beachten!

EN

Venta-Luftwäscher GmbH

Weltestr. 5

D-88250 Weingarten

Tel.: [phone]

Fax: [phone]

[e-mail]

www.venta-luftwaescher.de

SWITZERLAND

Venta-Luftwäscher AG

Bösch 65

CH-6331 Hünenberg

Tel.: [phone]

Fax: [phone]

[e-mail]

www.venta-luftwaescher.ch

BENELUX

Venta Benelux BV.

Dorpstraat 113

NL 5504 HC Veldhoven

Tel.: [phone]

Fax: [phone]

[e-mail]

www.venta-airwasher.nl

USA

Venta Air Technologies Inc.

US Headquarters

300 N Elizabeth St., Suite 220B

Chicago, IL 60607

Toll Free: 1-888-333-8218

www.venta-usa.com

[e-mail]

AUSTRIA

Venta-Austria GmbH

Färbergasse 15

6850 Dornbirn

Tel.: [phone]

Fax.: [phone]

[e-mail]

www.venta.at

CZECH REPUBLIC

BODY COMFORT spol. s r.o.

Velvarská 1

CZ-25262-Horomerice

Tel.: [phone]

[e-mail]

www.bodycomfort.biz

JAPAN

Venta Japan Corporation

Blanche HORIE 7F,

Minami-Horie 1-14-12 Nishi-Ku,

Osaka Japan 550-0015

Phone: + 81 6 4301 7751

Fax: [phone]

KAZAKHSTAN

Venta Kazakhstan GmbH

Baisakova Str. 222, Office 23

050000 Almaty

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.venta.kz

ROMANIA

Nr. 103-111, Stand D4-D5, Incinta

Bucuresti-Construct

Tel.: [phone]

[e-mail]

www.umidificator-venta.ro

RUSSIA

Winkler Import GmbH | Srl

Enzenbergweg 36, Via Enzenberg

I-39018 Terlan | Terlano

Tel.: [phone]

Fax: [phone]

[e-mail]

www.winkler-import.it

LATVIA & LITHUANIA

Distributor: SIA „BALTIJAS

TIRDZNIECĪBAS UZNĒMUMS"

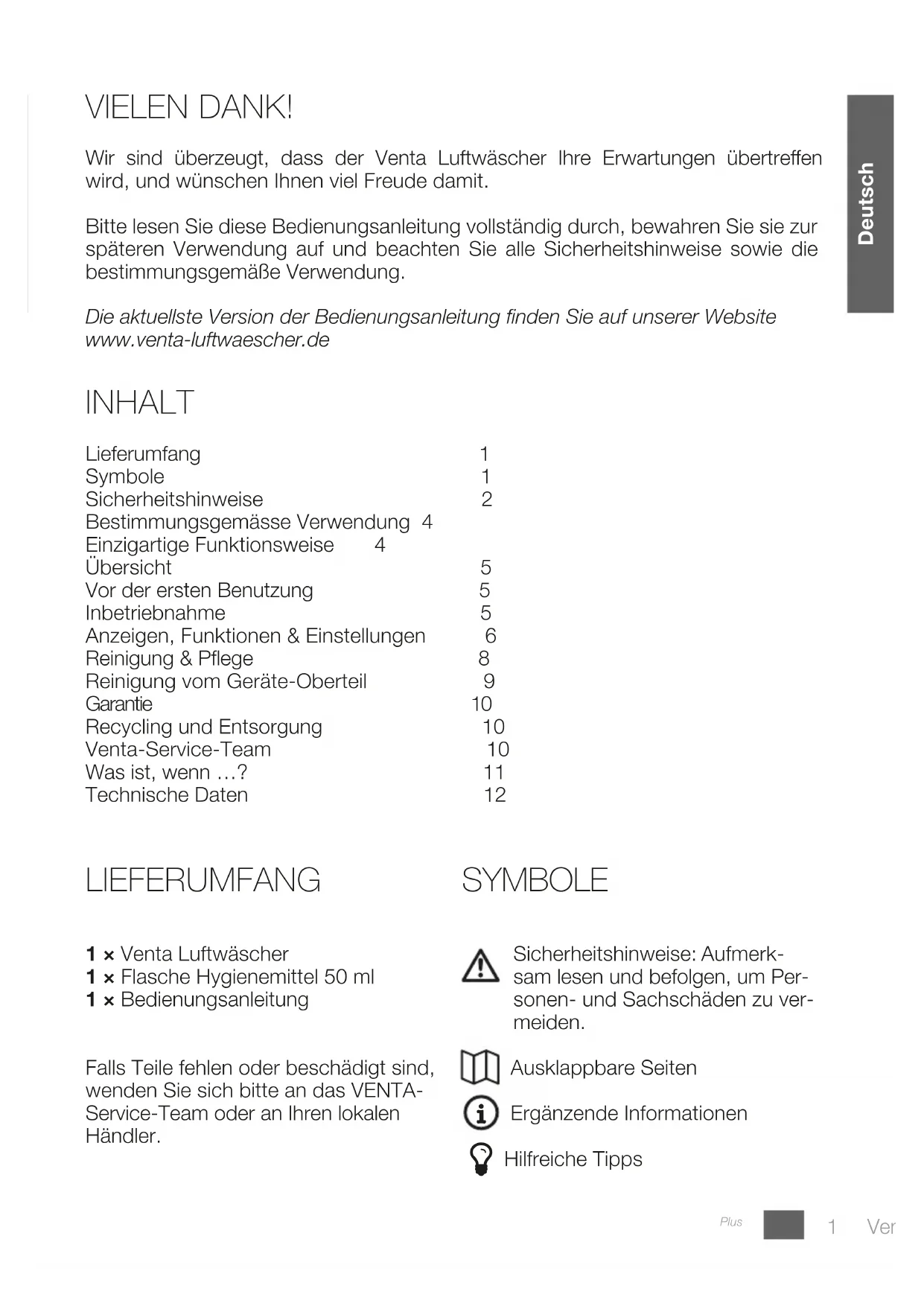

Wir sind überzeugt, dass der Venta Luftwäscher Ihre Erwartungen übertreffen wird, und wünschen Ihnen viel Freude damit.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bewahren Sie sie zur späteren Verwendung auf und beachten Sie alle Sicherheitshinweise sowie die bestimmungsgemäße Verwendung.

Die aktuellste Version der Bedienungsanleitung finden Sie auf unserer Website www.venta-luftwaescher.de

INHALT

Lieferumfang	1
Symbole	1
Sicherheitshinweise	2
Bestimmungsgemässe Verwendung 4
Einzigartige Funktionsweise 4
Übersicht	5
Vor der ersten Benutzung	5
Inbetriebnahme	5
Anzeigen, Funktionen & Einstellungen	6
Reinigung & Pflege	8
Reinigung vom Geräte-Oberteil	9
Garantie	10
Recycling und Entsorgung	10
Venta-Service-Team	10
Was ist, wenn ...?	11
Technische Daten	12

LIEFERUMFANG

1 × Venta Luftwäscher
1 × Flasche Hygienemittel 50 ml
1 × Bedienungsanleitung

Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an das VENTA-Service-Team oder an Ihren lokalen Händler.

SYMBOLE

Sicherheitshinweise: Aufmerksam lesen und befolgen, um Personen- und Sachschäden zu vermeiden.

Ausklappbare Seiten Ergänzende Informationen Hilfreiche Tipps

SICHERHEITSHINWEISE

- Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.

- Bedienungsanleitung vor Inbetriebnahme vollständig durchlesen und zum späteren Nachschlagen gut aufbewahren.

• Das Gerät ist kein Spielzeug für Kinder.

- Reinigung und Benutzerpflege darf nicht von Kindern unter 8 Jahren bzw. ohne Aufsicht durchgeführt werden.

• Das Gerät und dessen Steckernetzteil von Kindern unter 8 Jahren fernhalten.

- Unsachgemäße Verwendung kann das Gerät beschädigen und Körperverletzungen verursachen.

- Das Gerät nur an geeignete Netzsteckdosen anschließen – Netzspannung gemäß den Typenschildangaben am Gerät.

- Der Luftwäscher darf nur mit folgenden Steckernetzteilen betrieben werden: „Model Nr. BI13-240050-CdV / FJSW1982400500E“.

- Den Luftwäscher nie in Betrieb nehmen, wenn vom Steckernetzteil das Netzkabel oder der Netzstecker beschädigt ist.

- Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff sowie zum Umstellen oder Transportieren des Gerätes das Steckernetzteil aus der Steckdose.

- Den Luftwäscher nie in Betrieb nehmen, wenn dieser heruntergefallen ist oder auf eine andere Art beschädigt wurde.

- Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

- Setzen Sie sich keinesfalls auf das Gerät und legen Sie keine Ge-genstände darauf.

- Stecken Sie keine Fremdgegenstände in das Gerät.

- Geräte-Oberteil nie in Wasser oder andere Flüssigkeiten tauchen.

• Den Luftwäscher nie überfüllen.

- Den Luftwäscher nie mit vollem Behälter transportieren oder kippen.

- Niemals das Steckernetzteil am Netzkabel oder mit nassen Händen aus der Steckdose ziehen.

- Der Luftwäscher darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden.

- Den Luftwäscher nur auf eine ebene, trockene Fläche stellen.

• Das Gerät so aufstellen, dass es nicht umgestoßen werden kann und dass niemand über das Gerät oder das Kabel stolpern kann.

- Halten Sie zu Gegenständen und Wänden einen Mindestabstand von 50 cm.

• Maximale Aufstellungshöhe: 2000 Meter

- Niemals die Lüftungsschlitze abdecken oder blockieren, um eine-Überhitzung/Beschädigung des Gerätes zu verhindern.

- Dem Wasser ausschließlich Original-Venta-Zusätze beigeben. Für Schäden durch fremde Zusätze übernimmt Venta-Luftwäscher GmbH keine Gewähr.

- Ziehen Sie das Steckernetzteil aus der Steckdose, wenn Sie das-Gerät nicht gebrauchen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Venta-Luftwäscher ist ein Haushaltsgerät zur Luftbefeuchtung und Luftreinigung von Wohn-, Büro- und Aufenthaltsräumen.

Das Gerät ist nicht für den Außenbereich geeignet.

Jegliche anderweitige Verwendung oder Veränderung des Gerätes wird als unsachgemäße Verwendung betrachtet. Der Hersteller haftet nicht für Schäden oder Verletzungen infolge einer unsachgemäßen Verwendung.

Ein nicht bestimmungsgemäßer Gebrauch kann Gesundheit und Leben gefährden. Dazu zählt der Einsatz unter folgenden Bedingungen:

• In Räumen mit explosionsgefährdeten und/oder aggressiven Atmosphären.
- In Räumen mit hoher Lösemittelkonzentration.
- In der Nähe von Schwimmbädern oder nassen Geländen.
- Im Freien

SEHR GEEHRTER KUNDE,

mit dem LW15/LW25/LW45 COMFORT Plus von VENTA haben Sie ein leistungsstarkes Qualitätsprodukt für Luftbefeuchtung sowie für Luftreinigung erworben und schaffen somit Ihr ideales Raumklima!

EINZIGARTIGE FUNKTIONSWEISE: Trockene und schlechte Raumluft wird in das Gerät geleitet und über einen Plattenstapel geführt, der im Wasser rotiert. Dadurch verdunstet reines Wasser und die Raumluft wird nach der anerkannt besten Methode der Kaltverdunstung automatisch richtig befeuchtet – Dabei sind Überfeuchtung und Kalkniederschläge ausgeschlossen. Gleichzeitig wird die Raumluft gereinigt. Selbst kleinste Schmutzpartikel bis 10 µm (10/1000 mm) werden im Wasser festgehalten – Es gibt keine Filter, die im Laufe der Zeit verschmutzen. Das Wasser ist der Filter: Jeden Tag neu und frisch und das Jahr für Jahr mit gleichbleibend hoher Befeuchtungs- und Reinigungsleistung.

ÜBERSICHTLICHES TOUCHDISPLAY mit Komfortanzeigen und -einstellungen:

• Anzeige der relativen Luftfeuchtigkeit im Raum
- Erinnerungsanzeige für einen einwandfrei hygienischen Dauerbetrieb
- Sleep-Modus für angenehm ruhige Nächte
- Automatik-Betrieb für automatische Drehzahlstufenregelung
- Anzeige bei Wassermangel mit automatischer Geräteabschaltung

BERSICHT Abbildung siehe Ausklappseite

1 Display
2 Geräte-Oberteil
3 Steckernetzteil (montiert)
4 Transportsicherung

5 Plattenstapel
6 Transportsicherung
7 Geräte-Unterteil
8 Flasche Hygienemittel 50 ml

VOR DER ERSTEN BENUTZUNG

• Gerät auspacken und aufstellen. Flasche Hygienemittel 50 ml 8 aus Karton entnehmen.
• Oberteil 2 abnehmen. Transportsicherung 4 aus Oberteil 2 entfernen.
• Plattenstapel 5 aus Unterteil 7 nehmen und Transportsicherung 6 entfernen.

INBETRIEBNAHME Abbildung siehe Ausklappseite

A Unterteil 7 mit Leitungswasser bis maximal WATERLINE-Markierung befüllen und 50 ml Hygienemittel 8 zugeben (gesamter Flascheninhalt).

Das Gerät darf niemals mit aufgesetztem Oberteil befüllt werden!

Die Zugabe des Hygienemittels ist sehr wichtig, weil dadurch die Luft optimal befeuchtet und gereinigt wird.

B Plattenstapel 5 in Unterteil 7 einlegen und Oberteil 2 auf Unterteil 7 setzen.

C Netzstecker vom Steckernetzteil 3 an Stromnetz anschließen und Gerät durch kurzes Berühren auf Power-Taste im Display 1 einschalten.

Nur wenn das Gerät am Stromnetz angeschlossen ist, leuchtet die Power-Taste zum Ein- und Ausschalten des Gerätes.

ANZEIGEN, FUNKTIONEN & EINSTELLUNGEN

1

2

3

4

5

SERVICE 45% HUMIDITY WATER - + SLEEP AUTO

Anzeige Funktion

1 HUMIDITY

Luftfeuchtigkeit im Raum anzeigen.

2 Drehzahlstufe

Geschwindigkeit 1 - 2 - 3 anzeigen.

Die folgenden Anzeigen können durch leichtes Berühren verändert bzw. ein- und ausgeschaltet werden.

3 - und +

Drehzahlstufe einstellen: - reduziert und + erhöht die Geschwindigkeit.

4 SLEEP Nachtmodus

EIN: Gerät dimmt die Displaybeleuchtung und reduziert die Drehzahlstufe auf 1.

Drehzahlstufe 2 ist manuell mit + oder - Taste 3 veränderbar. Automatikbetrieb 6 ist nicht möglich.

AUS: Helle Displaybeleuchtung und Gerät läuft mit eingestellter Drehzahlstufe 1 - 3.

5

Power-Taste zum Ein- und Ausschalten des Gerätes.

Anzeige Funktion

6 Auto Automatik-Betrieb

EIN: AUTO im Display blinkt kontinuierlich und Gerät regelt automatisch die Drehzahlstufen je nach Luftfeuchtigkeit im Raum.

Beim Einschalten von AUTO erscheint in Anzeige HUMIDITY 1 die gewünschte Luftfeuchtigkeit (50% voreingestellt) zweimal blinkend, anschließend wieder die gemessene Luftfeuchtigkeit im Raum.

Bei Überschreiten der voreingestellten Luftfeuchtigkeit größer 5 % schaltet der Lüfter nach ca. 60 Sek. ab und in Geschwindigkeits-Anzeige 2 erscheint keine Drehzahlstufe. Es findet keine Luftbefeuchtung/Luftreinigung statt.

AUS: AUTO im Display leuchtet kontinuierlich und Gerät läuft mit eingestellter Drehzahlstufe 1 - 3.

Gewünschte Luftfeuchtigkeit 30 – 70 % einstellen:

3 Sek. AUTO-Taste halten. Anzeige HUMIDITY 1 blinkt kontinuierlich. Mit - oder + Taste 3 die gewünschte Luftfeuchtigkeit (in 5 % Schritten) einstellen. AUTO-Taste erneut 3 Sek. halten bis Blinken in Anzeige HUMIDITY 1 erlischt und wieder die gemessene Luftfeuchtigkeit im Raum angezeigt wird.

REINIGUNG & PFLEGE

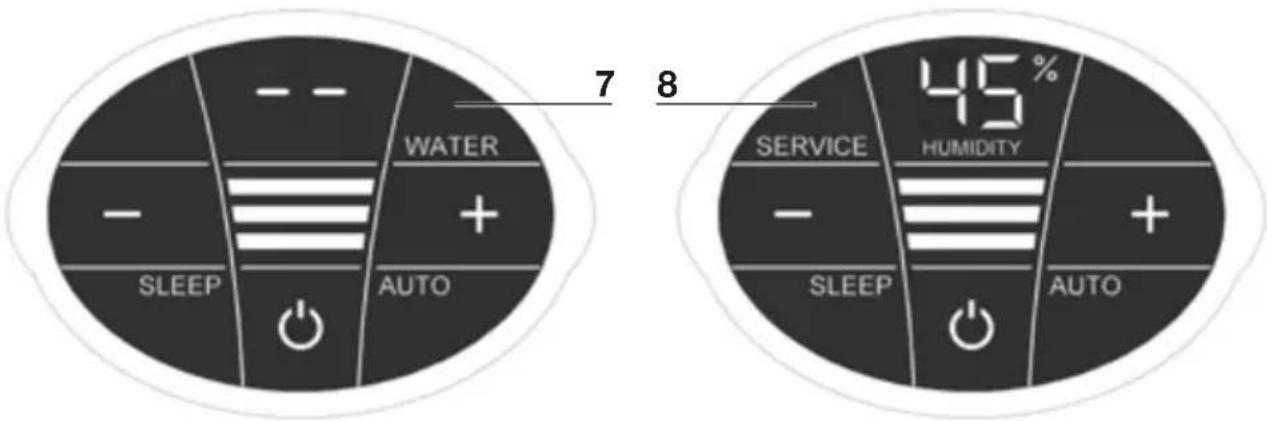

WATER SLEEP AUTO 7 8 SERVICE HUMIDITY 45% - + - SLEEP AUTO

Achtung! Sicherstellen, dass bei allen Maßnahmen das Gerät ausgeschaltet und das Steckernetzteil aus der Steckdose gezogen ist!

Anzeige Maßnahmen

7 WATER Oberteil abnehmen. Unterteil mit Leitungswasser bis zur WATERLINE-Markierung befüllen. Oberteil auf Unterteil setzen und Gerät wieder in Betrieb nehmen.

Sobald zu wenig Wasser im Unterteil ist, schaltet das Gerät automatisch ab und die WATER-Anzeige erscheint. In Anzeige HUMIDITY 1 blinken zwei Striche und die Luftfeuchtigkeit im Raum wird nicht angezeigt.

Um die Raumluft kontinuierlich zu befeuchten und zu reinigen, empfehlen wir, rechtzeitig Wasser nachzufüllen.

8 SERVICE Oberteil abnehmen. Restwasser aus Unterteil leeren. Unterteil und Plattenstapel abspülen. Unterteil mit Leitungswasser bis maximal WATERLINE-Markierung befüllen und Venta-Hygienemittel zugeben (Dosierung siehe Skalierung auf Flaschenrückseite). Gerät wieder montieren. SERVICE-Anzeige 8 im Display berühren und 3 Sek. halten bis sie erlischt.

Für einen einwandfrei hygienischen Dauerbetrieb erinnert die SERVICE-Anzeige alle 14 Tage, diese Maßnahme durchzuführen.

Diese Maßnahme kann immer bei Bedarf durchgeführt werden, auch wenn SERVICE nicht angezeigt wird. Im Anschluss einfach SERVICE-Anzeige 8 berühren und 3 Sek. halten. Die nächste Erinnerung wird nun wieder in 14 Tagen mit SERVICE angezeigt.

Sämtliche Rückstände in der Wasserwanne und am Plattenstapel (weiße, grün-gelbliche oder braune Ablagerungen bzw. Verfärbungen) beeinträchtigen NICHT die Funktion des Gerätes.

Zur halbjährlichen Reinigung empfehlen wir den Venta-Reiniger. Bitte beachten Sie die Gebrauchsanweisung, die dem Venta-Reiniger beigefügt ist.

01 REINIGUNG VOM GERÄTE-OBERTEIL

Achtung! Sicherstellen, dass bei allen Maßnahmen das Gerät ausgeschaltet und das Steckernetzteil aus der Steckdose gezogen ist!

01 Oberteil von Unterteil abnehmen. Auf Verriegelungstasten drücken, so dass die Enden hochstehen.

02 Seitenteile nach außen wegklappen.

03 Gerippte Seitenflügel nach außen wegklappen.

04 Stecker vom Steckernetzteil aus Antriebseinheit ziehen 1. Antriebseinheit nach oben herausnehmen 2. Kabel vom Steckernetzteil aus Halterung lösen 3 und durch Öffnung des Oberteils nach unten herausziehen 4.

• Antriebseinheit und Steckernetzteil nicht zerlegen, nicht ins Wasser tauchen und nicht mit Flüssigkeit in Berührung bringen!
• Antriebseinheit mit Ventilatorflügel und Getriebe nur mit trockenem Tuch reinigen!
• Zerlegtes Oberteil kann unter fließendem Wasser gereinigt werden!
• Zerlegtes Oberteil muss vor Montage absolut trocken sein!

05 Antriebseinheit seitenrichtig in Oberteil setzen 1. Stecker vom Steckernetzteil von unten durch Öffnung des Oberteils nach oben ziehen 2 und in Antriebseinheit stecken, bis er einrastet 3. Kabel in Halterung befestigen 4.

06 Äußere Enden der Verriegelungstasten müssen hochstehen. Gerippte Seitenflügel 1 und 2 nach oben klappen, anschließend die Seitenteile 3 und 4. Durch Drücken auf die äußeren Enden der Verriegelungstasten 5 und 6 Oberteil wieder richtig verschließen.

GARANTIE

Aufgrund der hohen Qualität garantiert die Venta-Luftwäscher GmbH für die Dauer von zwei Jahren ab Kaufdatum, dass dieses Produkt bei sachgemäßer Verwendung keine Defekte aufweist. Sollte doch einmal ein Material- oder Verarbeitungsfehler auftreten, wenden Sie sich bitte an das VENTA-Service-Team oder Ihren Händler. Zudem gelten die allgemeinen Garantiebedingungen von Venta: www.venta-luftwaescher.de/service/garantie

RECYCLING UND ENTSORGUNG

Das Verpackungsmaterial ist wiederverwertbar. Die Verpackung bitte umweltgerecht entsorgen und der Wertstoffsammlung zuführen.

Das Gerät darf nicht im normalen Hausmüll entsorgt werden! Es muss an einer ausgewiesenen Sammelstelle für Recycling von elektrischen und elektronischen Geräten entsorgt werden (WEEE). Bitte benutzen Sie die Ihnen zur Verfügung stehenden lokalen Rückgabe- und Sammelsysteme.

Damit leisten Sie einen wertvollen Beitrag zum Umweltschutz und für die menschliche Gesundheit. Für weitere Informationen wenden Sie sich bitte an die örtlichen Behörden.

ZUBEHÖR Abbildung siehe Titelrückseite

• Venta-Hygienemittel für einen einwandfrei hygienischen Dauerbetrieb
  • Venta-Reiniger zur halbjährlichen Reinigung
  • Stimulierende Düfte für jede Jahreszeit und jede Stimmung
• Venta-Rollwagen für einen mobilen Venta-Luftwäscher (nur für LW25- und LW45-Comfort ^Plus )
• Venta-Thermo-Hygrometer zur Überwachung Ihres idealen Raumklimas in den einzelnen Räumen

VENTA-SERVICE-TEAM

Sie benötigen weitere Informationen rund um den Venta-Luftwäscher oder Sie möchten Zubehör bestellen? Kein Problem: Das VENTA-Service-Team kümmert sich um Ihr Anliegen! Rufen Sie direkt an oder besuchen Sie die Venta Website.

DE

[phone], www.venta-luftwaescher.de

AT

[phone], www.venta.at

CH

[phone], www.venta-luftwaescher.ch

WAS IST, WENN ...?

Sicherstellen, dass bei allen Maßnahmen das Gerät ausgeschaltet und das Steckernetzteil aus der Steckdose gezogen ist!

... im Display E1 angezeigt wird?

Das Gerät hat automatisch abgeschaltet, weil die Verriegelungstasten am Oberteil nicht richtig verschlossen sind.

Verriegelungstasten durch Drücken auf die äußeren Enden richtig verschließen. Gerät mit Power-Taste aus- und wieder einschalten.

... im Display E2 angezeigt wird?

Das Gerät hat automatisch abgeschaltet, weil der Motor überlastet ist (z. Bsp. durch Eindringen von Fremdkörpern o. ä.).

Maßnahme: Oberteil abnehmen. Überprüfen, ob Plattenstapel im Unterteil sowie Ventilatorflügel im Oberteil frei beweglich sind. Anschließend Gerät wieder in Betrieb nehmen.

... die Anzeigen im Display mit stärkerem Druck berührt werden?

Dadurch können sichtbare „Druckstellen“ wahrgenommen werden, was keinen Qualitätsmangel darstellt – Nach Wegfall des Druckes ist diese „Druckstelle“ nicht mehr sichtbar.

... im Display nicht die Power-Taste ⏻ zum Einschalten des Gerätes erscheint?

Bitte überprüfen, ob das Steckernetzteil am Stromnetz angeschlossen ist.

... im Display nicht die Power-Taste ⏻ zum Einschalten des Gerätes erscheint, obwohl das Steckernetzteil am Stromnetz angeschlossen ist?

Bitte überprüfen, ob das Steckernetzteil fest in der Antriebseinheit steckt.

Maßnahme: Oberteil abnehmen. Korrekten Sitz überprüfen (siehe Anleitung Reinigung vom Geräte-Oberteil). Anschließend Gerät wieder in Betrieb nehmen.

... im Display WATER angezeigt wird, obwohl Wasser im Unterteil ist?

Bitte überprüfen, ob genügend Wasser im Unterteil ist und/oder ob das Oberteil richtig auf dem Unterteil sitzt.

Maßnahme: Oberteil abnehmen. Unterteil mit Leitungswasser bis zur WATER LINE-Markierung befüllen. Oberteil richtig auf Unterteil setzen. Dabei darf Stecker netzteil nicht zwischen Ober- und Unterteil eingeklemmt sein. Anschließend Gerät wieder in Betrieb nehmen.

TECHNISCHE DATEN

Modell LW15	COMFORTPlus	LW25COMFORTPlus	LW45COMFORTPlus
Befeuchterleistung* bis 35 m2bis 45 m2bis 80 m2
Reinigungsleistung* bis 17 m2bis 22 m2bis 45 m2
Netzspannung 100-240V/50-60 Hz
Drehzahlstufen 3 3 3
Schallpegel 24/34/44 dB(A) 24/34/44 dB(A) 24/35/45 dB(A)
Maße	26×28×31 cm	30×30×33 cm	45×30×33 cm
Gewicht	ca. 3 kg	ca. 3,8 kg	ca. 5,8 kg
Leistungsaufnahme (Stufe 1-2-3)	ca. 3-5-8 Watt	ca. 3-5-8 Watt	ca. 3-5-8 Watt
Wasserinhalt	5 Liter	7 Liter	10 Liter
Garantie	2 Jahre	2 Jahre	2 Jahre

* bezogen auf eine Raumhöhe von max. 2,5m

THANKS!

[phone], www.venta-luftwaescher.de

WHAT HAPPENS IF...?

AFFICHAGES, FONCTIONS ET RÉGLAGES

1

2

3

4

5

SERVICE 45% HUMIDITY WATER - + SLEEP AUTO

Affichage Fonction

1 HUMIDITY

GEBRUIK VOLGENS DE VOORSCHRIFTEN

VÓÓR HET EERSTE GEBRUIK

6 Auto Automatische modus
