BEDIENUNGSANLEITUNG LW60T Venta

RAUMLUFTEXPERTEN SEIT 1981

DE

Ausklappseiten beachten!

Seite 1

EN

EG-Konformitätserklärung

Der Hersteller / Inverkehrbringer

Venta-Luftwäscher GmbH

Weltestr. 5

88250 Weingarten

erklär hermit, dass folgende Produkte in der gelieferten Ausführung

ab Herstellungsdatum:

Luftreiniger / Luftbefeuchter

Air Purifier / Humidifier

LP60; LPH60 // LW60T, LW62T, LW62

from 16xxxxxxxxx

from 16xxxxxxxxx

Production date

den Bestimmungen folgender EU-Richtlinien entspricht:

Folgende harmonisierte Normen wurden angewendet:

These EG-Konformitäserklung verliert ihre Gültigkeit, wenn das Produkt ohne Zustimmung umgebaut oder verändert wird.

Weingarten, 01.02.2018

Ort, Datum Unterschrift

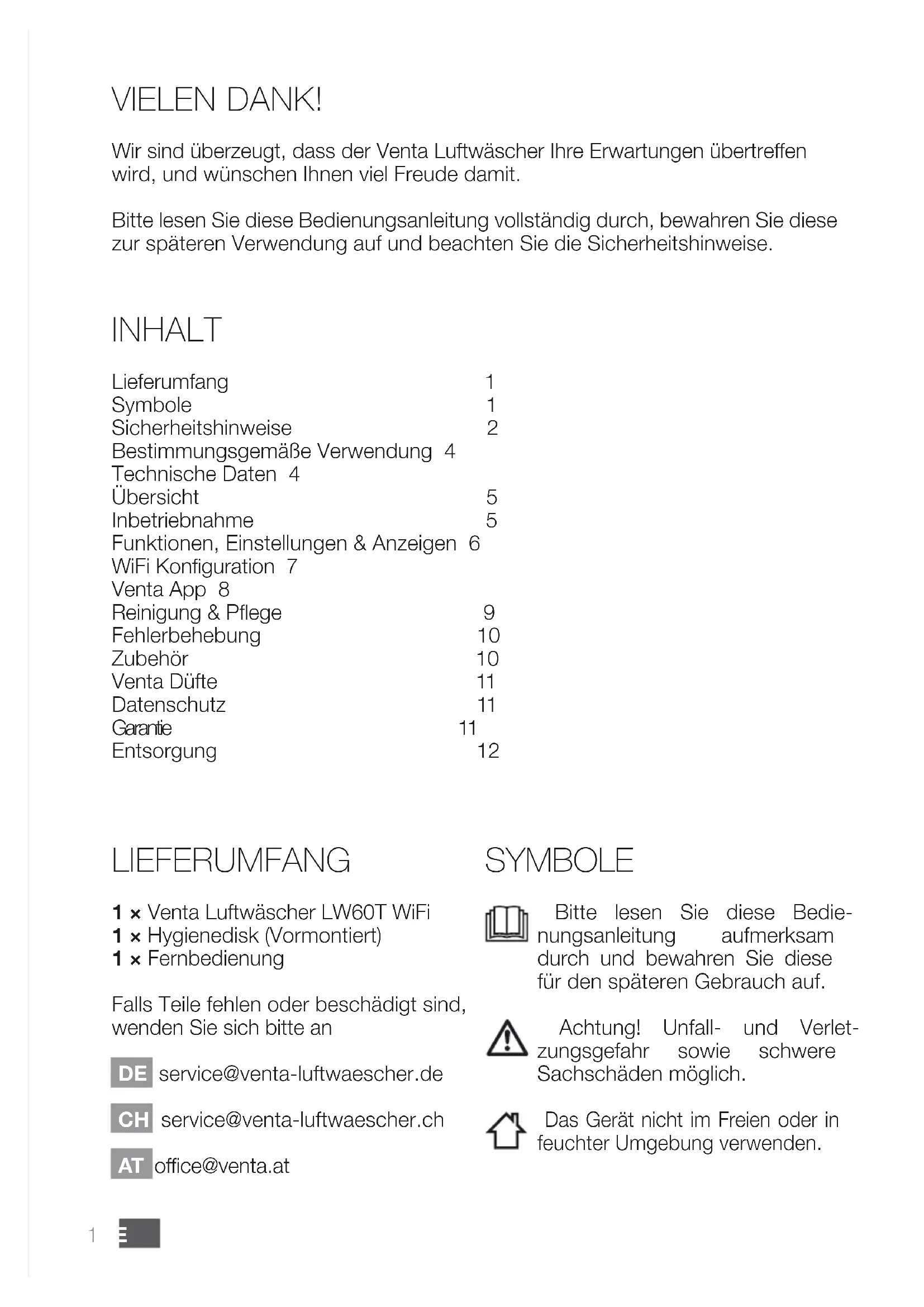

Wir sind überzeugt, dass der Venta Luftwäscher ihre Erwartungen übertraffen wird, und wünschen Ohnen viel Freude damit.

Bitte lessen Sie diese Bedienungsanleitung vollständig durch, bewahren Sie diese zur späteren Verwendung auf und beachten Sie die Sicherheitshinweise.

INHALT

Lieferumfang	1
Symbole	1
Sicherheitshinweise	2
Bestimmungsgemäß Verwendung 4
Technische Daten 4
Übersicht	5
Inbetriebnahme	5
Funktionen, Einstellungen & Anzeigen 6
WiFi Konfiguration 7
Venta App 8
Reinigung & Pflege	9
Fehlerbehebung	10
Zubeñor	10
Venta Düfte	11
Datenschutz	11
Garantie	11
Entsorgung	12

LIEFERUMFANG

1 × Venta Luftwäscher LW60T WiFi
1 × Hygienedisk (Vormontiert)
1 × Fernbedienung

Falls Teile fehlen oder beschädigt sind, wenden Sie sichitte an

DE [e-mail]
CH [e-mail]
AT [e-mail]

SYMBOL

Bitte lessen Sie diese Bedienungsanleitung aufmerksam durch und bewahren Sie diese für den späteren Gebrauch auf.

Achtung! Unfall- und Verletzungsgefahr sowie schwere Sachschäden möglich.

Das Gerät nicht im Freien oder in feuchter Umgebung verwenden.

SICHERHEITSHINWEISE

• Dieses Gerät ist für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelhafter Erfahrung und Kenntnissen geeignet, sofern sie beaufsichtigt werden oder hinsichtlich der sicheren Verwendung des Gerätes unterwiesen wurden und die bestehenden Gefahren verstanden haben.
  Das Gerät ist kein Spielzeug für Kinder.
• Reinigung und Benutzerpflge darf nicht von Kindern unter 8 Jahre bzw. ohne Aufsicht durchgeführt werden.
• Das Gerät und dessen Netzkabel von Kindern unter 8 Jahren fernohlen.
• Unsachgemäß Verwendung kann das Gerät beschädigen und Körperverletzungen verursachen.
• Bedienungsanleitung vor der Inbetriebnahme vollständig durchlehen und zum späteren Nachschlagen gut aufbewahren.
• Das Gerät nur an geeignete Netzsteckdosen anschließen - Netzspannung gemäß den Typenschildangaben am Gerät.
• Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff sowie zum Umstellen oder Transportieren des Gerätes den Netzstecker aus der Steckdose.
• Den Luftwäscherniein Betriebnahme, wenn die Netzanschlussleitung beschadigt ist.
• Ersatz-Netzanschlussleitungen müssen dem Typ ,Kaltgerätestecker mit Kleeblattkupplung IEC 320 C5' entsprechen
• Den Luftwäscher nie in Betriebnehmen, wenn dieser heruntergefallen ist oder auf eine andere Art beschädigt wurde.

• Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.

• Setzen Sie sich keinesfalls auf das Gerät und legen Sie keine Gegenstände darauf.

• Stecken Sie keine Fremdgegenstände in das Gerät.
  Gerät nie in Wasser oder andere Flüssigkeiten tauchen.

• Niemals den Netzstecker am Kabel oder mit nassen Händen aus der Steckdoseziehen.

• Der Luftwäscherarf nur in komplett zusammengebautem Zustand in Betrieb genommen werden.
  Den Luftwäscher nur auf eineEbene, trockene Fläche stellen.

• Halten Sie zu Gegenständen und Wänden einen seitlichen Mindestabstand von mindestens 20 cm sowie nach oben von 50 cm.

Das Gerät so aufstellen, dass es nicht umgeßen werden kann und dass niemand über das Gerät oder das Kabel stolpern kann.

• Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät nicht gebrauchen.

• Niemals die Luftungsschlitze abdecken oder blockieren, um eine Überhitzung/Beschädigung des Gerätes zu verhindern.
  Den Luftwäscher nie überfüllen.

• Den Luftwäscher nie mit vollem Behälter transportieren oder kippen.

• Dem Wasser dürfen keine Duftöle beigegeben werden, da dies die Funktion der Hygienedisk beeinträchtigen kann.

• Für Schäden durch fremde Zusätze übernimmt Venta-Luftwäscher GmbH keine Gewähr.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Venta-Luftwäscher ist ein Haushaltsgerät zur Luftbefeuchtung und Luftreinigung von Wohn-, Buro- und Aufenthaltsräumen.

Das Gerät ist nicht für den Außenbereich geeignet.

Jegliche anderweitige Verwendung oder Veränderung des Geräts wird als unsachgemäß Verwendung betrachtet. Der Hersteller haftet nicht für Schaden oder Verletzungen infolge einer unsachgemäßen Verwendung.

Ein nicht bestimmungsgemäßer Gebrauch kann Gesundheit und Leben gefährden. Dazu zählt der Einsatz unter folgenden Bedingungen:

In Räumen mit explosionsgeführdeten und/oder aggressiven Atmosphären.
- In Räumen mit hoher Lösemittelkonzentration.
In der Höhe von Schwimmbadern oder nassen Geländen.

TECHNISCHE DATEN

Modell LW60T WiFi
Befeuchterleistung für Räume* bis zu 150 m²
Reinigungslieistung für Räume* bis zu 80 m²
Netzspannung 220-240V 50/	60Hz
Drehzahlstufen 5
Schallpegel	ca. 21/28/34/39/43 dB(A)
Maße	61 × 30 × 52cm
Gewicht	ca. 13kg
Leistungsaufnahme	ca. 6/8/10/13/19W
Wasserinhalt	Gesamt 12L Wassertank 8 L + Wasserwanne 4 L

• bezogen auf eine Raumhöhe von max. 2,5 m

BERSICHT

1 Display
2 Ein-/Ausschalter
3 Verdunsterfach
4 Wassertank (vormontiert)
5 Plattenstapel
6 Wasserwanne

7 Duftfach
8 Duffhalter
9 Kabelfach
10 Hygienedisk (vormontiert)
11 Fernbedienung
12 Transportrollen

INBETRIEBNAHME

Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.

01 Gerät auspacken und aufstellen.
02 Verdunsterfach 3 öffnen und Wassertank 4 entnehmen.
03 Wassertank 4 öffnen und bis zur MAX-Markierung mit Wasser befüllen.
04 Wassertank 4 sicher verschreiben.
05 Wassertank 4 in die Wasserwanne 6 einsetzen und Verdunsterfach 3 bis zum Anschlag schlieben.
06 Duft einsetzen: Duftfach 7 öffnen. Duftkappe durch Drehen öffnen und in Dufthalter 8 einsetzen. Bis zu drei Düfte in die Dufthalter 8 einsetzen. Duftfach 7 schreiben.
07 Display 1 in gewünschte Position bringen (3 Positionen möglich).
08 Netzkabel durch Auf- bzw. Abwickeln im Kabelfach 9 auf gewünschte Länge bringen.

Das Gerät mit Hilfe der Transportrollen 12 an die gewünschte Stelle bewegen. Dabei das Gerät auf der rechten Seite leicht anheben.

ACHTUNG! Kupplung des Netzkabels muss fest im Gerät eingesteckt sein!

Batteriesicherung und Schutzfolie an Fernbedienung 11 entfernen.

ON/OFF

Einstellen der Lüfterstufe

Netzstecker an Steckdose einstecken und Gerät am Ein-/Ausschalter 2 bzw. mit der Fernbedienung 11 einschalten.

ACHTUNG! Es kann ca. 60 Sek. dauern, bis das Gerät startet und im Display die Anzeige „Fill Tank" in rot bzw. gelb erlischt. Es ist ein Gerausch (Gluckern) wahrzunehmen, was kein Qualitätsmangel darstellt.

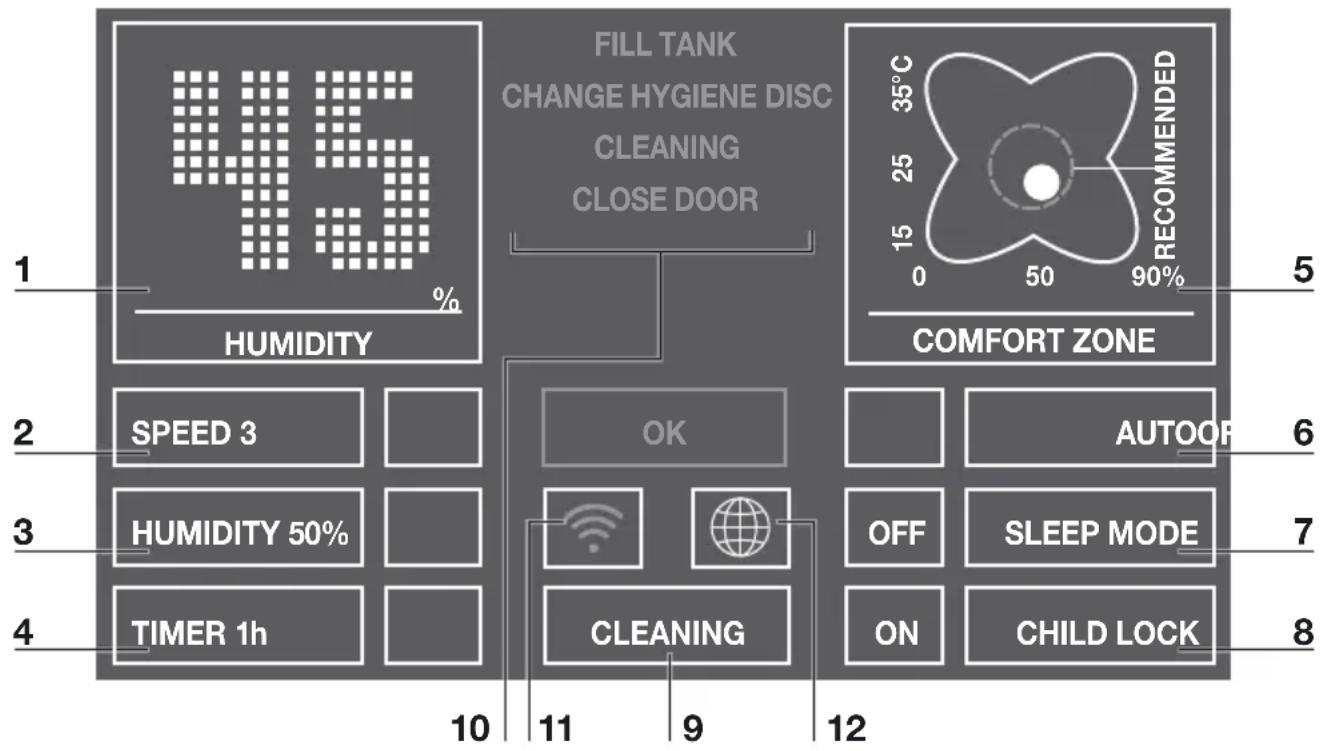

FUNKTIONEN, EINSTELLUNGEN & ANZEIGEN

Die gewünschte Einstellung kann durch kurzes Berühren auf die jeweilige Funktion gewählt bzw. geändert werden.

Funktion Einstellung
1 Luftfeuchtigkeit	Luftfeuchtigkeit anzeigen.
2 Geschwindigkeit	Lüfterstufe 1 (schwach) - 5 (stark).
3 Luftfeuchtigkeit	30 - 70 % (in 5 % Schritten) Ist die eingestellte Luft-feuchtigkeit erreicht, dreht Plattenstapel nicht.
4 Zeitvorwahr OFF / 1 / 3 / 5 / 7 / 9 h (Stunden) Nach Ablauf der eingestillten Stunden schaltet sich das Gerät automatisch ab.
5 Temperatur / Komfortzone	Temperatur: 3 Sek. halten, um zwischen °C und °F zu wechseln. Komfortzone: Bewegt sich der weiß Punkt innerhalb des grünen Kreises, befinden sich die rel. Luftfeuchtigkeit und Raumtemperatur im Wohlfühlbereich.
6 Auto OFF Gerät lauft mit eingestellter Lüfterstufe 1 - 5. ON Je nach Luftfeuchtigkeit im Raum regelt das Gerät automatisch die Lüfterstufen.

7 Nachtmodus OFF/ON

Gerät reduziert die Lüfterstufe auf 1 und dimmt das Display. Eine manuelle Änderung der Luftstromstarke ist jederzeit möglich.

8 Kindersicherung OFF / ON

3 Sek. halten zum Aktivieren / Deaktivieren der Tastensperre.

9 Reinigung Reinigungssprogramm

Für den Reinigungsprozess benötigen Sie eine Flasche (250 ml) Venta Gerätereiniger.itte folgen Sie den Hinweisen auf dem Display. Dauer ca. 4 h.

10 Hinweise Anzeige und Bestätigung von Hinweismeldungen.

11 WiFi Anzeige und Konfiguration der WiFi-Verbindung

grau:WiFi deaktiviert

grün: WiFi-Verbindung hergestellt (local access)

blau:WiFi-Verbindung hergestellt (full access)

rot:keineWiFi-Verbindung.Bitte überprüfenSie in der

WiFi Konfiguration Ihr Netzwerk und WiFi-Password.

Folgen Sie den Hinweisen in „WIFI KONFIGURATION".

12 Sprachauswahl

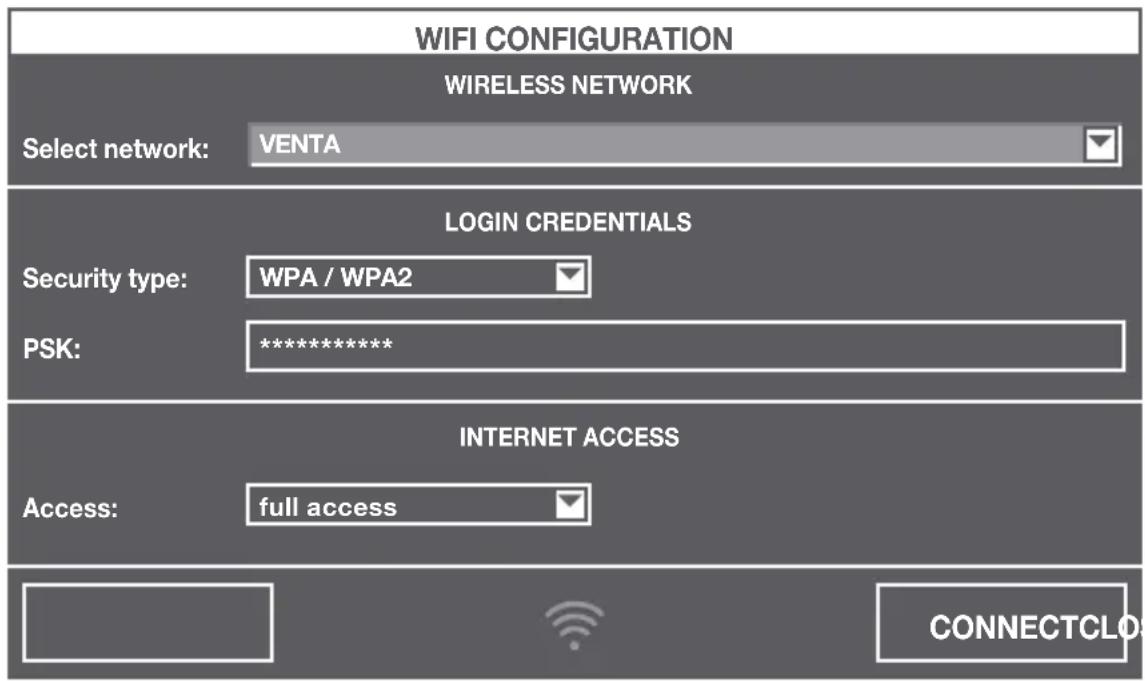

WIFI KONFIGURATION

WiFi Anzeige 113 sek. halten, um in die WiFi Konfiguration zu gelangen. Wahlen Sie bei „Select network" in der DropDown-Liste Ihr Netzwerk aus. Der „Security Type" wird automatisch eingestellt, sobald das Netzwerk ausgewählt wurde.itte geben Sie in dem Feld „PSK" (Eingabemodus ASCII) Ihr WLAN-Password/WLAN-Schlüssel ein und bestätigen Sie mit der ENTER-Taste. Enthalt Ihr Password Sonderzeichen oder Umlaute, die nicht auf der Tastatur abgebildet sind, konnen Sie Ihr gesamtes Password auf der Website zu einem HEX-Code generieren: www.venta-luftwaescher.de
Bitte geben Sie nun in dem Feld „PSK" (Eingabemodus HEX) ihren generierten HEX-Code ein und bestätigen Sie mit der ENTER-Taste. Wahlen Sie unter "Access" die von Ihnen gewünschte Internetzugriffsberechtigung aus.

full access: Zugang zu allen Komfortnutzungen der App.
local access: lokaler Zugang zur Nutzung der App.

Betätigkeiten Sie die Taste CONNECT, um die WiFi-Verbindung zur aufzubauen.

WiFi Anzeige grün: Verbindung WiFi hergestellt (local access)

WiFi Anzeige blau: Verbindung WiFi hergestellt (full access)

WiFi Anzeige rot: keine WiFi Verbindung. Prüfen Sie erneut Ihr Netzwerk und WLAN-Password.

WiFi Anzeige grau: WiFi deaktiviert

Durch Betätigten der Taste CLOSE gelangen Sie wieder in das Bedienfeld des Gerätes. Durch Berühren der WiFi Anzeige 11 kann die WiFi-Verbindung aktiviert bzw. deaktiviert werden. Wenn die WiFi-Verbindung deaktiviert ist, verbindet sich das Gerät nicht mit der Venta App.

VENTA APP

Die Gerätefunktionen können mithilfe der Venta App erweitert und kontrolliert werden. Die Venta App ist verfügbar für Smartphones und Tablets.itte laden Sie die Venta App herunter unter: www.venta-luftwaescher.de oder nutzen Sie den QR-Code.

Folgen Sie nun den Anweisungen auf dem Bildschirm Ihres Smartphones/Tables.

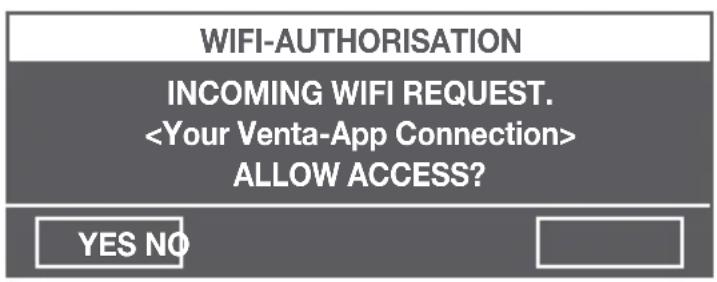

Beim Verbindungsaufbau der App zum Gerät ertönt ein Signalton am Gerät.itte bestätigen Sie nun am Gerät den Verbindungsaufbau zu Ihrem Smartphone/Tablet.

Hinweis / Intervall Maßnahmen

A Fill Tank

Wassertank 4 leer, mit frischem Wasser fullen.

Gelb: Es findet noch eine Luftbefeuchtung/

Luftreinigungstatt.

Rot: Es findet keine Luftbefeuchtung/Luftreinigungstatt.

Cleaning Für den Reinigungsprozess benötigen Sie eine Flasche

(250 ml) Venta Gerätereiniger.itte führen Sie das Reinigungssprogramm durch indem Sie Taste CLEANING

9 betätigen.itte folgen Sie den Hinweisen auf dem

Display. Dauer ca. 4 h.

Achtung! Sicherstellen, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist.

B Change

Hygiene-Disc

Verdunsterfach 3 öffnen. Plattenstapel 5 entnehmer und Antriebsrad entriegeln. Hygienedisk entnehmer und erneern. Gerät wieder montieren und OK-Anzeige im Display berühren und 3 Sek. halten bis sie erlischt.

Die Nutzungsdauer der Hygienedisk beträgt ca. 3 Monate (bei 24-h Dauerbetrieb). Die Nutzungsdauer hängt von der Wasserhärte, Wasserqualität, tägliche Verdunstungsleistung und Betriebsstundenzahl ab (Wechselanzeige erscheint dazu im interaktiven Touchdisplay).

Die Hygienedisk kann im Rahmen des Venta ReNew Recycling-Programms zurückgeschickt oder mit dem Hausmüll entsorgt werden.

Das Venta ReNew Recycling Programm ist auf den Verkauf und Versand innerhalb von Deutschland beschränkt.

Empfehlung alle 10-14 Tage

Restwasser aus Wassertank 4 und Wasserwanne 6

leeren. Wasserwanne 6 und Plattenstapel 5 reinigen.

Wassertank 4 bis zur MAX-Markierung mit frischem Wasser füssen.

Sämtliche Rückstände in der Wasserwanne und am Plattenstapel (weiß, grün-gelbliche oder braune Ablagerungen bzw. Verfürbungen) beeinträchtigen NICHT die Funktion des Gerätes.

Problem Mögliche Lösung

Gerät Funktioniert nicht. Netzstecker einstecken.

Kupplung der Netzleitung in das Gerät einstecken.

Sollten Sie ein Problem mithilfe der aufgeführten Informationen nicht beheben können, wenden Sie sichitte an den VENTA-Kundenservice:

DE [phone], www.venta-luftwaescher.de
AT 05572 202 539, www.venta.at
CH 041 781 15 15, www.venta-luftwaescher.ch

ZUBEHÖR

Article Verpackungseinheit / Stk.

Disk

Hygienedisk 1 / 3

Reiniger

Venta Gerätereiniger 1

Dufte 3

Zubehor kann Telefonisch oder Online bezogen werden.

DE [phone], www.venta-luftwaescher.de
AT 05572 202 539, www.venta.at
CH 041 781 15 15, www.venta-luftwaescher.ch

VENTA DÜFTE

Die Venta Düfte wurden speziell für Venta Luftwäscher GmbH entwickelt und sind aus 100% ätherischen Ölen und der Natur angelehten Düften.

Anwendungsbereich: Nur in vorgesehenen Dufthalter des Luftwäschers/Luftreinigers (LW60T, LW60T WiFi, LW62 WiFi, LW62T WiFi, LP60, LP60 WiFi, LPH60 WiFi) * Einsetzen. itte Hinweise in der Bedienungsanleitung beachten. Aroma Kapsel nicht gewaltsam Öffnen. Entsorgung: Verbrauchte Aroma Kapsel mit dem Hausmull entsorgen. Haltbarkeit: nach dem Öffnen innerhalb von 20 Tagen aufbrauchen. Dosierung: Durch Drehen der Duftkappe kann die Intensität des Duftes reguliert werden.

DATENSCHUTZ

Ohr.
Ihre Daten werden durch Venta Luftwäscher GmbH vertraulich gehandelt. Wenn sich ihre personlichen Daten ändern oder Sie Fragen zu unserem Umgang mit ihren Daten haben, wenden Sie sichitte an den Venta Kundendienst:

DE 0751 5008 88, [e-mail]
AT 05572 202 539, [e-mail]
CH 041 781 15 15, [e-mail]

Weitere Informationen zum Thema Datenschutz finden Sie in unseren Datenschutzrichtlinien unter www.venta-luftwaescher.de, www.venta.at, www.venta-luftwaescher.ch

GARANTIE

Die Firma Venta-Luftwäscher GmbH leistet 2 Jahre Garantie auf schadhafte Teile und Arbeitslohn Ihres Luftwäschers. Der Geltungsbereich der Garantie liegt innerhalb der Europäischen Union. Für alle anderen Länder gilt der Geltungsbereich ausschließlich für das Land, in dem das Gerät erworben wurde. Als Garantienach-weis gilt ein gültiger Kaufbeleg.

ENTSORGUNG

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) sowie verbrauchten Batterien. Solche Geräte können gefährliche und umweltgeführende Stoffe enthalten. Diese Produkte sind an einer ausgewiesenen Sammelstelle für cycling von elektrischen und elektronischen Geräten zu entsorgen und durch im unsortierten Hausmüll entsorgt werden. Verbrauchte Batterien gehören den Hausmüll. Gehen Sie diese bei entsprechenden Sammelstellen oder im ab. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Tere Informationen wenden Sie sichitte an die örtlichen Behörden.

Kinder)durfen auf keineilen Fall mit Kunststoffbeuteln und Verpackungsmaterial spei- len, da Verletzungs- bzw. Erstickungsgefahr besteht. Solches Material safer lagern oder auf umweltfreundliche Weise entsorgen.

THANK YOU!
