BEDIENUNGSANLEITUNG M22 En Vogue MIO STAR

Mit dieser Nähmaschine haben Sie ein Qualitätss Produkt erworben, welche mit großer Sorgfalt hergestellt wurde. Es wird Ohnen bei richtiger Pflege während Jahren gute Dienste erweisen.

Vor der ersten Inbetriebnahme bitten wir Sie jedoch, die vorliegende Bedienungsanleitung gut durchzulesen und vor alle die Sicherheitshinweise bereits zu beachten.

Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Inhaltsverzeichnis

Seite
Sicherheitshinweise 2 Nahlen 20

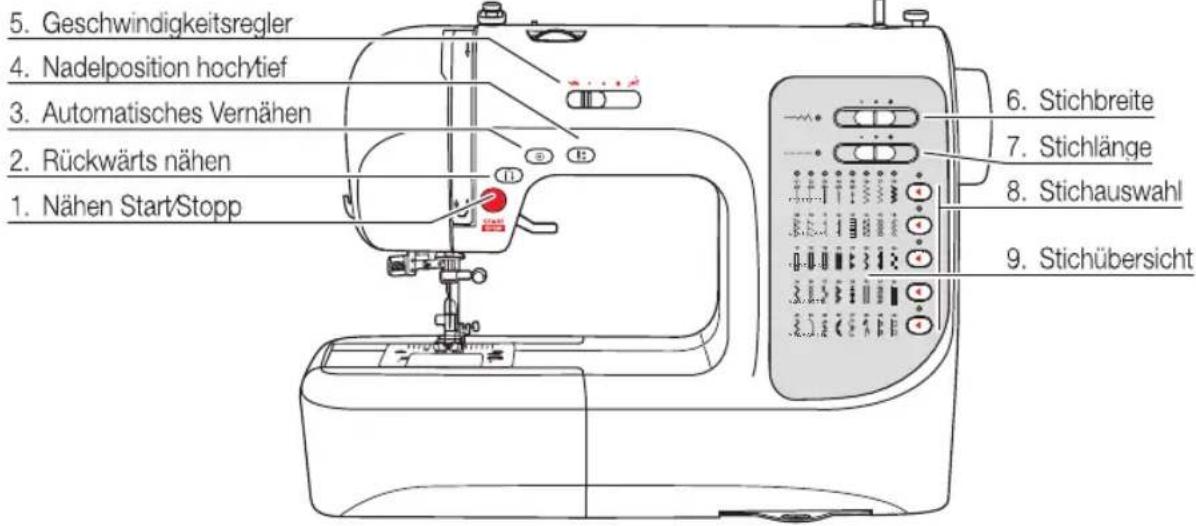

Hinweise zu dieser Anleitung 3 -Die wichtigsten Funktionen auf einen Blick 20
Auspacken 3 -Nahen Start/Stop-Taste 20
- Ruckwarks hahen 20 Automatische Vermögen 30
Gerate und Bediente 4 Nodelposition hohrbief 21
Zubehorteile 5

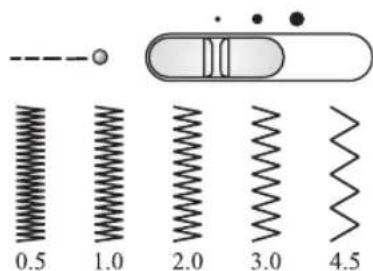

Kurzanleitung 6 - Stichbreite 21
Inbetriebnahme 8 -Stichange 22
Vor der ersten Inbetriebnahme 8 Stichüberichtig 23
-Verwendungszweck 8 -Die Stiche in der Anwendung 24
-Anschiebetisch 8 -Nahanwendungen 25
- Nadel einsetzen 9
- Fehlerhafte Nadeln 9 Reinigung 57
- Maschine ans Stromnetz anschliessen 10 Aufbewährung 58
- Netzschalter und Fussenlasser 11 Aufbewährung 68
-Geschwindigkeitsregler 11 Storungen 59
- Nähfuss einsetzen/abnehmer 12

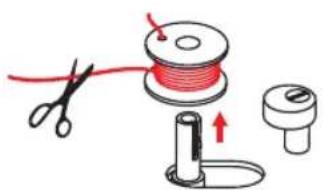

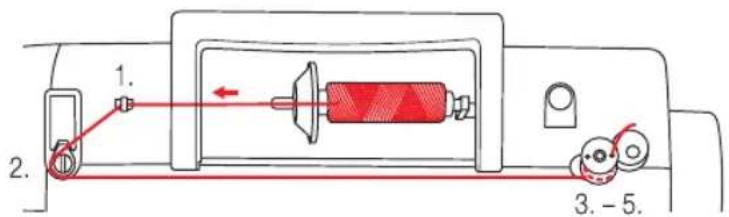

- Unterfaden spulen 13 Nader-71 adentabelle 68

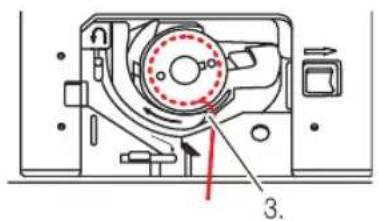

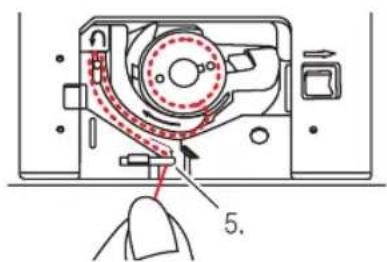

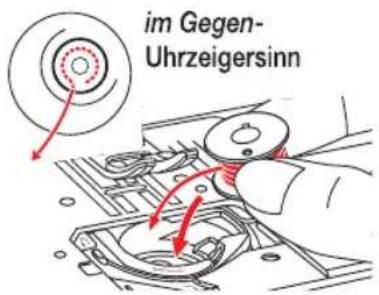

- Greiferspule einsetzen 15 Entsorgung 64

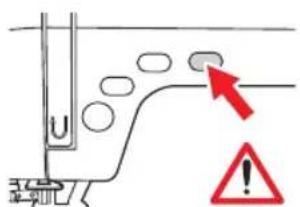

- Oberfaden einfaden 16
- Automatisches Fadeneinfädeln 18 Technische Daten 64
-Einfadelkontrolle und Probestiche erstellen 19 Detaillierte Stichübersicht 65

Index 68

2 Sicherheitshinweise

Lesen Sie diese Hinweise aufmerksam durch, bevor Sie Ihr Gerät an das Netz anschliessen. Sie enthalten wichtige Sicherheits- und Betriebshinweise.

Bedienungsanleitung vollständig durchlesen
Gerat niemals ins Wasser oder andere Flüssigkeiten tauchen (Gefahr durch Stromschlag)
- Darauf achten, dass Kinder keine Gelegenheit erhalten, mit dem Gerät zuspielten
Die sich bewegenden Teile wie Nadel, Fadenhebel etc. sind eine Gefahrenquelle: Verletzungsgefahr für die Finger! Die Nähstelle ist dazu während des Betriebs der Maschine ständig zu beobachten. Manipulationen an der Maschine wie z.B. Nadelwechsel nur bei ausgeschalteter Maschine durchfuhren
Gerat nur an Wechselstrom 230 Vanschliessen
- Wir empfehlen, das Gerat über einen Fl-Schutzschalter anzuschliessen. Im Zweifelsfalle fragen Sie eine Fachperson
- Den Netzstecker unbedingt ziehen:

• vor dem Wechseln der Nadel, Spule oder des Nährfusses
• vor jeder Umplatzierung des Gerätes
• vor jeder Reinigung oder Wartung

• nach dem Gebrauch

• Das Netzkabelarfneuber Eckenoder Kanten herunterhängen oder gar eingeklemmt werden (Gefahr durch Stromschlag)
  Zur Vermeidung von Gefahren darf ein beschädigtes Netzkabel nur vom MIGROS-Service ersetzt werden
  Gerat nicht verwenden bei:

Geratestorung
-beschädigtemNetzkabel
- wenn das Gerät heruntergefallen ist oder wenn sonstige Beschädigungen vorliegen

In solchen Fällen das Gerätsofar durch den MIGROS-Service überprüfen und reparieren halten

• Bei der Wahl des Anwendungsortes,müssen fol-gende Punkte berücksichtigt werden:
  Gerat auf eine trockene, stabile und ebene Standflache stellen
  Gerat nicht auf heisse Oberflächen oder in der Nähe von offenen Flammen abstellen. Mindest-abstand von 50 cm einhalten
  Nur in trockenen Räumen verwenden
  Kabel nicht herunterhagen给你们: Stolpergefahr!
  Gerat während des Betriebs nie verschiben (Verletzungsgefahr)
• Der Gerauschpegel bei Normalbetrieb beträgt 75 dB (A)
• Das Gerät ist nur für den Gebrauch im Haushalt bestimmt
• Keine Gegenstände in die Maschine halten oder in Öffnungen einfahren
  Die Verwendung von Zubehörteilen, die nicht vom Hersteller empfohlen werden, konnen zu Schäden am Gerät oder der Einrichtung führen
• Personen, einschliesslich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkentnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen

Hinweise zu dieser Anleitung

These Bedienungsanleitung kann nicht jeder denk-baren Einsatz berücksichtigten. Für weitere Informationen oder bei Problemen, die in dieser Bedienungsanleitung nicht oder nicht ausfuhrlich genug behandelt werden, wenden Sie sichitte an den telefonischen Beratungsdienst Tel. [phone] oder per Fax [phone] (Mo. bis Fr. von 8.00 - 12.00 und 13.30 - 17.00 Uhr).

Bewahren Sie diese Bedienungsanleitung sorgfältig auf und geben Sie diese allenfalls an Nachbenutzer weiter.

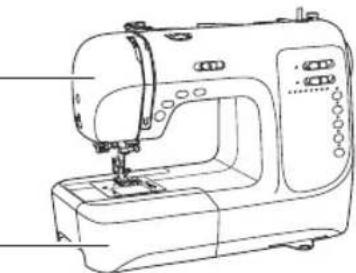

Auspacken

1.

一

3.

4.

一

5.

6.

• Nahmaschine aus der Verpackungnehmen

-itte uberprüfen Sie nach dem Auspacken, ob folgende Teile vorhanden sind:

1. Nahmaschine
2. Zubehor (in Anschiebetisch)
   3.Netzkabel
3. Fussenlasser
4. Extragrosser Anschiebetisch

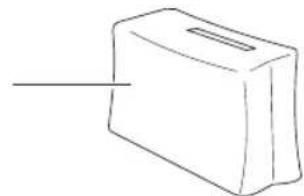

5. Staubschutz

6. Kontrollieren Sie, ob die Netzspannung (230 V) mit der Gerätespannung, welche auf dem Leistungsschild des Gerätes angegeben ist, übereinstimmt
   Vernachten Sie samlliche Plastikbeutel, Denn.
   diese konnten fur Kinder zu einem gefährlichen.
   Spielzeug werden!

Tipp:

Bewahren Sie die Verpackung auf zur Aufbewährung des Gerätes, wenn Sie es nicht das ganze Jahr benutzen oder für später Transporte (z.B. für Umzüge, Service usw.)

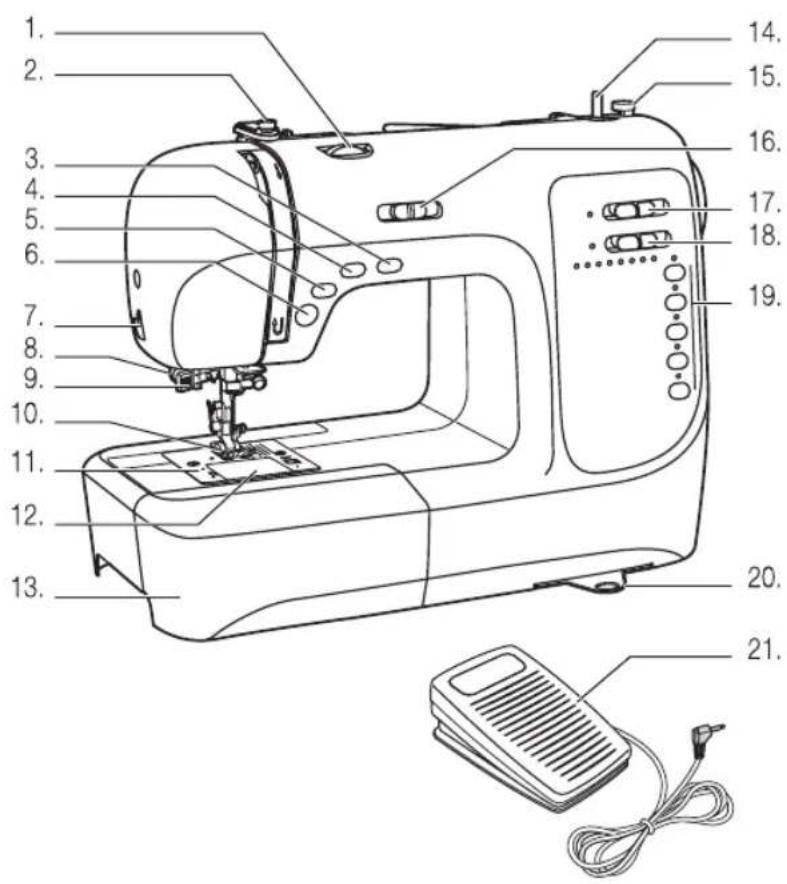

4 Übersicht der Geräte- und Bedienteile

Deutsch

Vorderseite:

1. Obere Fadenspannung einstellen
2. Fadenführung zum Fadenspulen
3. Nadelposition hoch/tief
4. Automatisches Vernahen
5. Rückwärtnähen
6. Nahlen Start/Stopp
7. Fadenabschneider
8. Knopflochhebel (hinter Pos. 9.)
9. Automatischer Fadeneinfäder
10. Nähfuss
11. Stichplatte
12. Sichtfenster für Fadenspule
13. Anschiebetisch (klein) mit Zubehorbox
14. Spulenwicklungsstift
15. Begrenzung für Spuler
16. Geschwindigkeitsregler

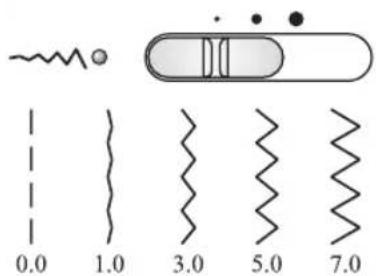

17. Stichbreite-Einstellung
18. Stichlängen-Einstellung
19. Stichauswahi
20. Kurzanleitung (herausziehen)
21. Fussenlasser

Rückseite:

1. Spulenhalter
2. Öffnung für 2. Spulenhalter
3. Handrad
4. Netzschalter ( = Ein)
5. Netzanschlussbuchse
6. Anschluss für Fussenlasser
7. Obere Fadenfuhrung
8. Traggriff (klappbar)
9. Zweistufen-Nahfusshebel

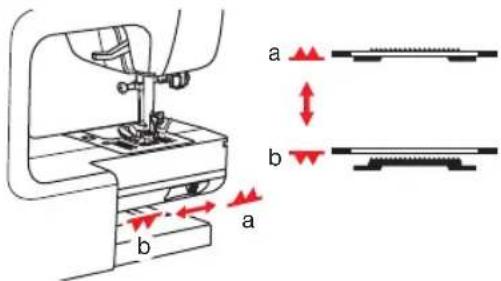

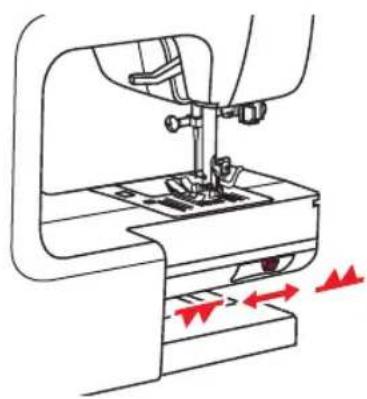

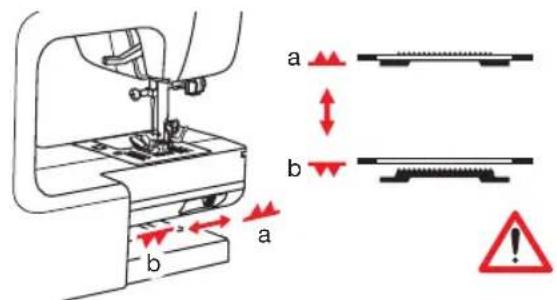

10. Transporteurversenkung (sichtbar bei abgenommenem Anschiebetisch 13.)

Übersicht der Zubehörteile

32.

33.

34.

35.

36.

37.

38.

43.

40.

41.

46.

47.

44.

45.

46.

48.

49.

50.

51.

52.

53.

54.

55.

56.

Zubehor

(im Lieferumfang):

1. Allzweck-Nahfuss «T»
2. Reissverschluss-Nahfuss «I»
3. Knopfannah-Nahfuss
4. Knopfloch-Nahfuss
5. Stickfuss «A»
6. Overlockfuss E
7. Blindsaumfuss F
8. Stopfuss
9. Schraubenzieher (gross und Klein)
10. Pinsel
11. Pfeiltrennner
12. Nadelin (3x)
13. Spulen (3x)
14. Kantenlineal
15. Spulenhalter (abnehmbar) mit Spulen-Unterlagefilz
16. Feststellring
17. Grosser Anschiebetisch
18. Staubschutz

Zubehor

(nicht im Preis inbegriffen):

These Zubehörteile konnen beim MIGROS-Kundendienst bestellt werden.

1. Saumfuss K
2. Kordelfuss «M»
3. Quiltfuss «P»
4. Krauseffuss
5. Rollenfuss

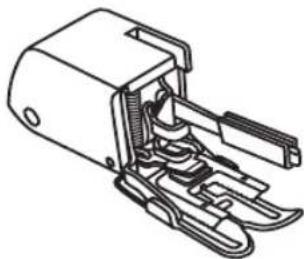

6. Obertransportfuss
7. Doppelnadel

6 Kurzanleitung

These Kurzanleitung beinhaltet nur die wichtigen Bedienungsschritte. Aus Sicherheitsgründen empfehlen wir Ihnen, die detailierte Bedienungsanleitung (s. Seite 8) zu setzen, in der alle wichtigen Funktionen beschrieben sind. Beachten Sie auch die Sicherheitsvorschriften auf den Seiten 2 und 8.

1. Auspacken/Aufstellen

• Nähmaschine auf einen stabilen Tisch stellen
• Netzschalter (25.) ausschalten (Pos. «O») und Netzsteckerziehen

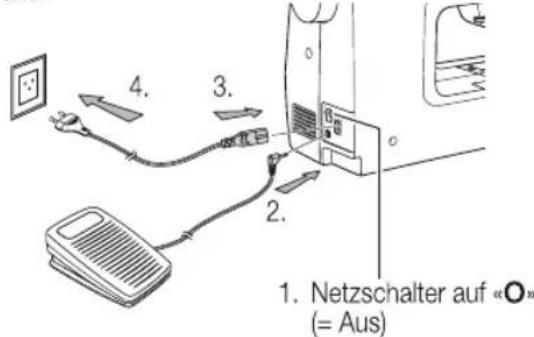

2. Strom und Fussenlasser anschliessen

-Netzschalter ausschalten
- Stecker des Fussenlassers in die Buchse (27.) stecken
-Kleiner Stecker des Netzkabels in die Anschlussbuchse (26.) stecken
-Netzstecker in die Wandsteckdose (230 V) ste-cken

3. Inbetriebnahme und Bedienung

MaschineVBorbereiten

Vergewissem Sie sich, dass die Maschine ausgeschaltet ist (= Netzschalter (25.) auf «O»)

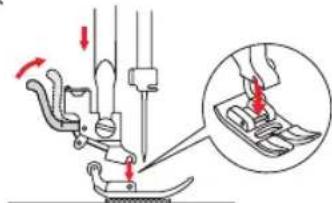

Auswechseln des Nährfusses

• Das Zubehör wird im Anschiebetisch (13.) mitgeliefert
  Vor dem Auswechseln des Nährfusses zuerst die Nadel mit der Nadelpositionstaste (3.) hochstellen
  Vor dem Auswechseln des Nährfusses immer Maschine ausschalten (Netzschalter (25.) auf «O»)

• Mit Nährfusshebel (30.) Nährfuss anheiten
• Nährfuss-Auslösehebel nach vorne drücken und Nährfuss entfernen

Den gewünschten Nähfuss mit dem Stift nach offen direkt unter die Rille im Nähfusshalter legen
- Nähfusshebel (30.) senken, bis der Nähfuss horbar einrastet

Nadel einsetzen

Wahlen Sie die geeignete Nadelart und -grosse (siehe Übersichtstabelle Seite 63)
- Das Handrad (24.) so lange nach vorne drehen, bis die Nadel die Höchststellung erreicht
Die Nadelbefestigungsschraube losen
Nadel herausnehmer
- Neue Nadel mit der flachen Seite nach hinten in die Nadelklemme einfahren und bis zum Anschlag nach oben drucken
Nadelbefestigungsschraube wieder anziehen

Kurzanleitung

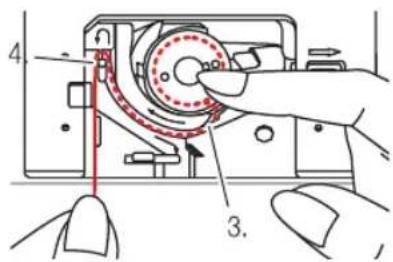

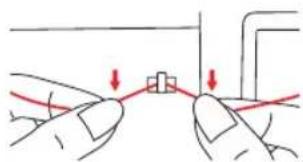

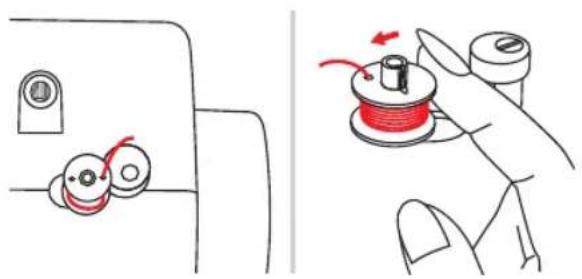

Unterfaden spulen und Spule einsetzen

• Siehe Seite 13 und 15

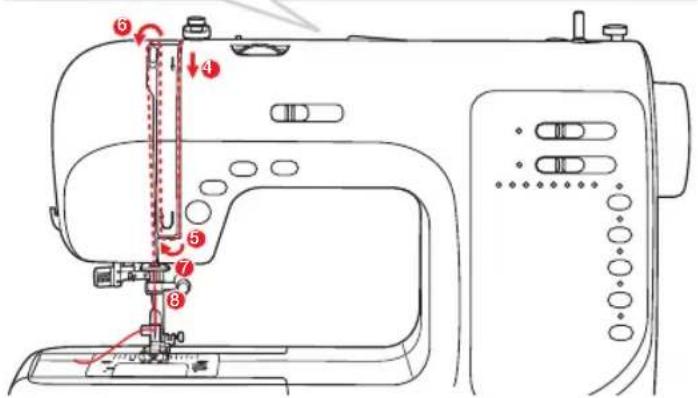

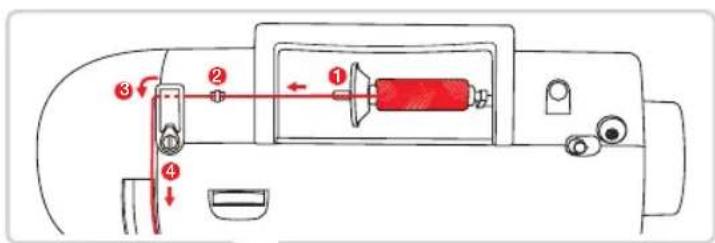

Oberfaden einfadeln

• Siehe Seite 16

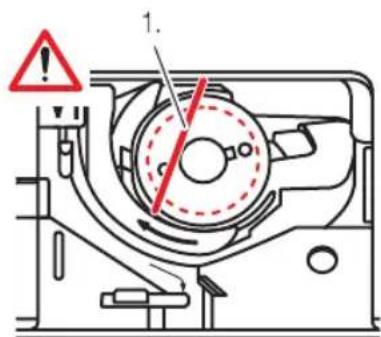

Einfadelkontrolle und Probestiche erstehen

Wichtig: Bei dieser modernen Maschine wird der Unterfaden beim ersten Nähvorgang automatisch geholt. Diese Vorgang muss also NICHT mehr durch den Benutzer durchgeführt werden
- Siehe Seite 19

4. Nahlen

Während des Nahens ist im Bewegungsbereich der Nadel besondere Vorsicht geboten.

Da die Maschine den Stoff automatisch transportiert, damit er weder gezogen noch gestossen werden (Nadelbruchgebung).

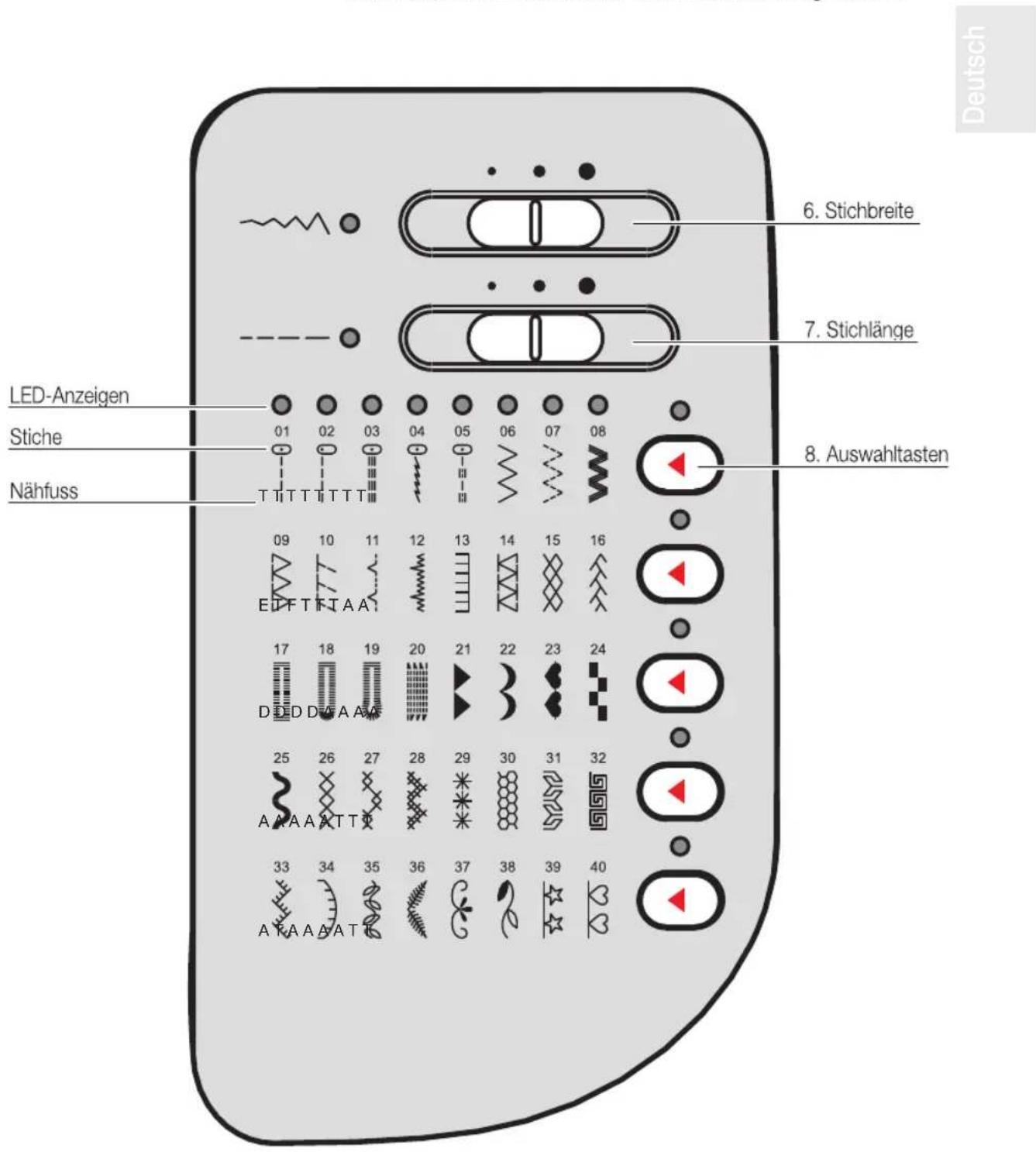

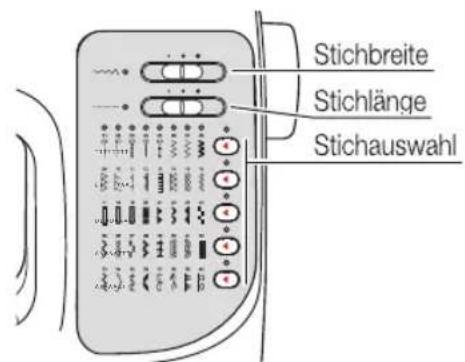

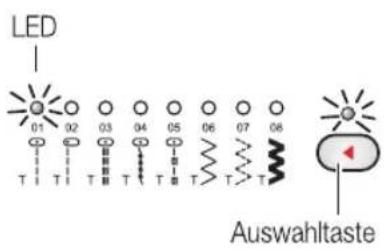

Stichauswahl

• Stich von der aufgedruckten Stichtabelle auswahlen
  Gewünschten Stick mit einer der Auswahltasten (19.) einstellen

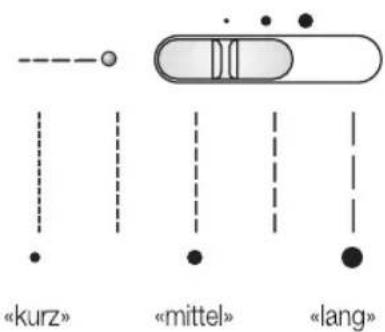

Stichlange

Die Stichlänge durch Schieben des Stichtängenregulators (18.) wahlen.

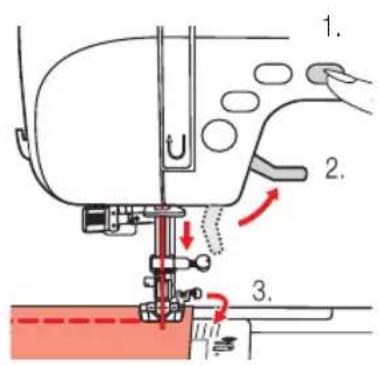

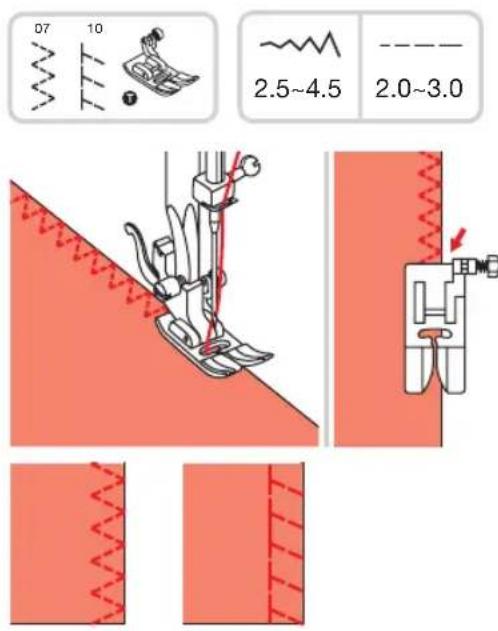

Nahlen

-Netzschalter (25.) ausschalten (Pos. 一O^ )
Gewünschten Nähfuss (bzw. Nadel) einsetzen (siehe Seite 9 und 12)

-Netzschalter einschalten
- Stoff unter den Nährfuss (10.) legen
- Mit Nähfusshebel (30.) Nähfuss absenken

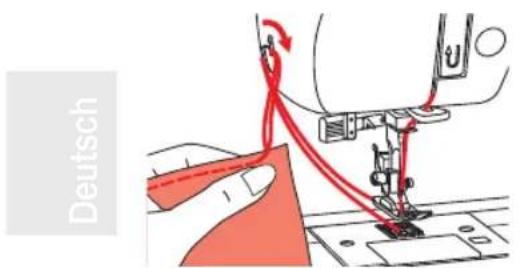

- Beim Starten der Maschine bereits Faden nach hinten halten. Nach weniger Stichen Faden loslassen
- Geschwindigkeitsregler (16.) nach rechts schieben
-Mit dem Fussenlasser (21.) Geschwindigkeit einstellen (fester drucken = schneller
- Am Ende der Naht Maschine abstellen
- Nähfusshebel anheiten
- Stoff wegziehen und Faden am Fadenabschneider (7.) abschneiden
- Detaillierte Nahanleitung ab Seite (20.)

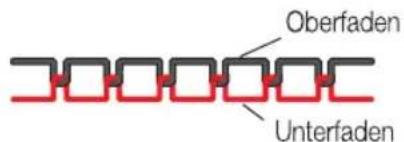

5. Fadenspannung einstellen

Die Fadenspannung muss immer korrekt eingestellt sein. Anleitung auf Seite 30. beachten.

6. Nach dem Nahlen

• Maschine mit Netzschalter (25.) ausschalten (Pos. «O»)
  -Netzkabel von Wandsteckdose ausstecken
  -Netzkabel an Maschine ausstecken

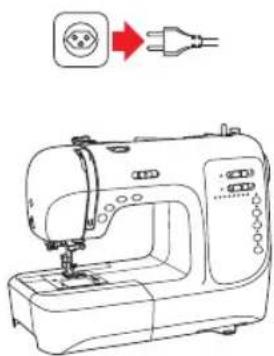

7. Aufbewahrung

• Bei Nichtgebrauch des Gerätes immer Netzsteckerziehen. Verwenden Sie die mitgelieferte Staubschutzhülle.

8 Inbetriebnahme

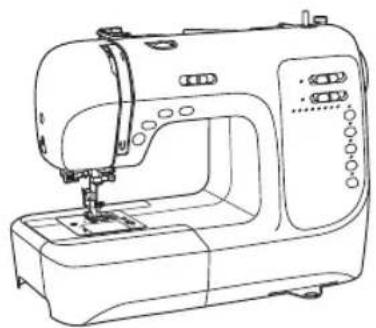

Vor der ersten Inbetriebnahme

Bitte beachten Sie, dass unsachgemässer Umgang mit Strom tõdlich sein kann.itte lessen Sie daher die Sicherheitshinweise auf Seite 2 und die nachfolgenden Sicherheitsmassnahmen:

• Darauf achten, dass Kinder keine Gelegenheit erhalten, mit der Nahmaschine zuspielen
  Die sich bewegende Nadel ist eine Gefahrenquelle, nicht berhren!
• Manipulationen im Bewegungsbereich der Nadel, des Nährfusses und der Stichplatte führen nur bei ausgeschalteter Maschine (Netzschalter (25) auf «O» stellen) vorgenommen werden
• Herausnehmen und Wiedereinsetzen der Fadenspule nur bei ausgeschalteter Maschine (Netzschalter (25) auf «O» stellen)
• Gerat nur in trockenen Räumen verwenden

Verwendungszweck

Mit dieser Nährmaschine konnen Sie kreative Nährarbeiten auf einfache Art und Weise durchführren.

Die Nahmaschine ist nur für den Gebrauch im Haushalt bestimmt.

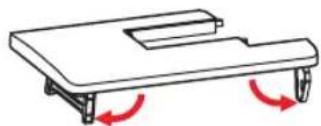

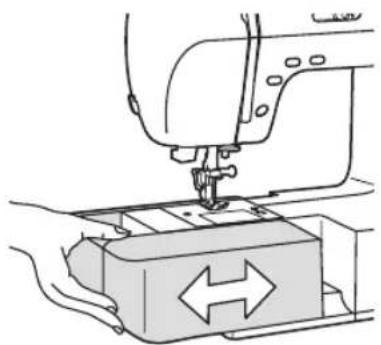

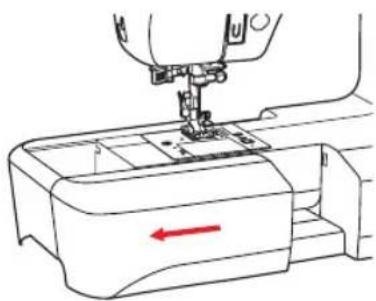

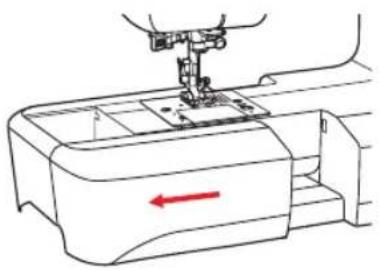

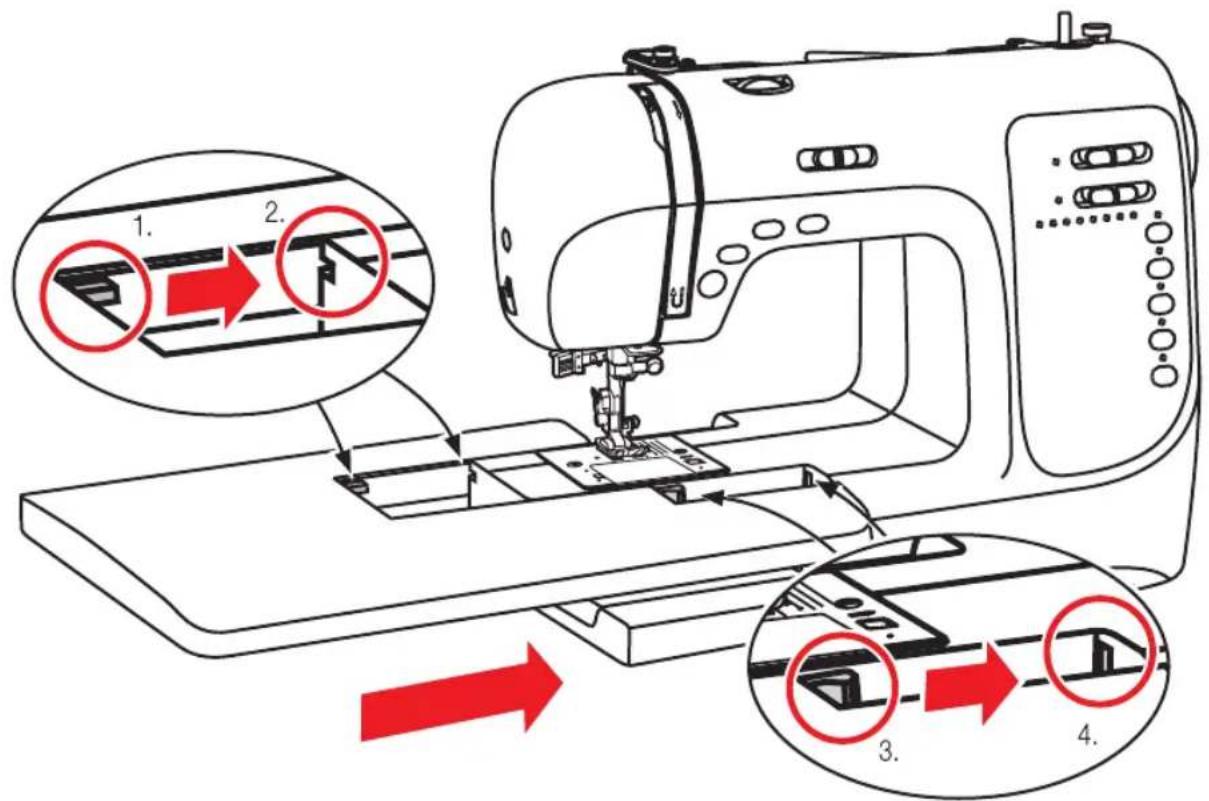

Anschiebetisch

• Anschiebetisch horizontal halten und in Pfeilrichtung schieren. Im Inneren des Anschiebetisches kann das Zubehor aufbewahrt werden

Inbetriebnahme

9

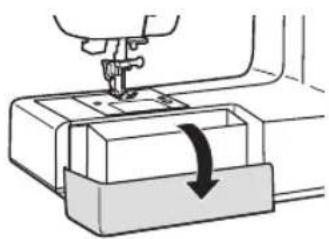

Zum Offnen den Deckel aufklappen

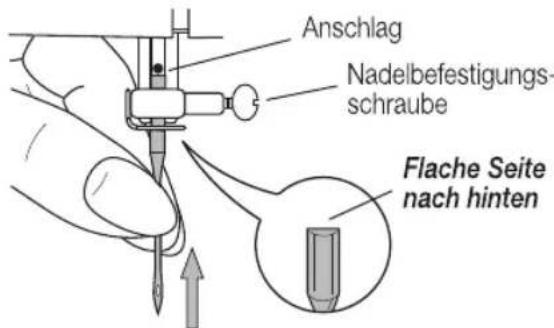

Nadel einsetzen

• Vor dem Einsetzen oder Herausnehmen der Nadel die Maschine immer mit dem Netzschalter ausschalten (= Position «O»)

Nadelwie abgebildet einsetzen:

Nadelbefestigungsschraube losen
Die flache Seite der Nadel nach hinten richten und dann Nadel von unten bis zum Anschlag einschieben
Nadelbefestigungsschraube wieder satt anziehen

Hinweis:

Wird die Nadel falsch eingesetzt, kann sie brechen oder der Faden reisst

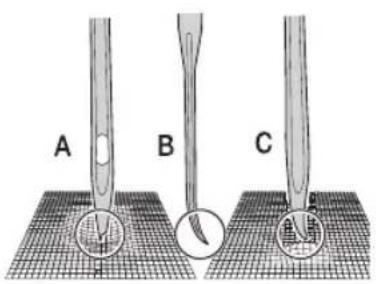

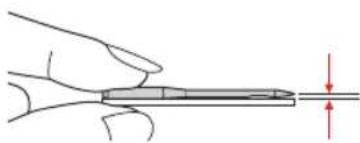

Fehlerhafte Nadeln

Die Nadel muss immer in einem einwandfrei den Zustand sein, da sonst Nähschwierigkeiten entstehen oder die Nadel bricht.

Typische Nadelfehler sind:

A: Stumpfe Nadel
B: Krumme Nadel
C: Beschädigte Spitze

10 Inbetriebnahme

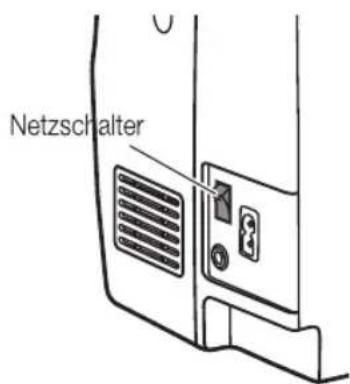

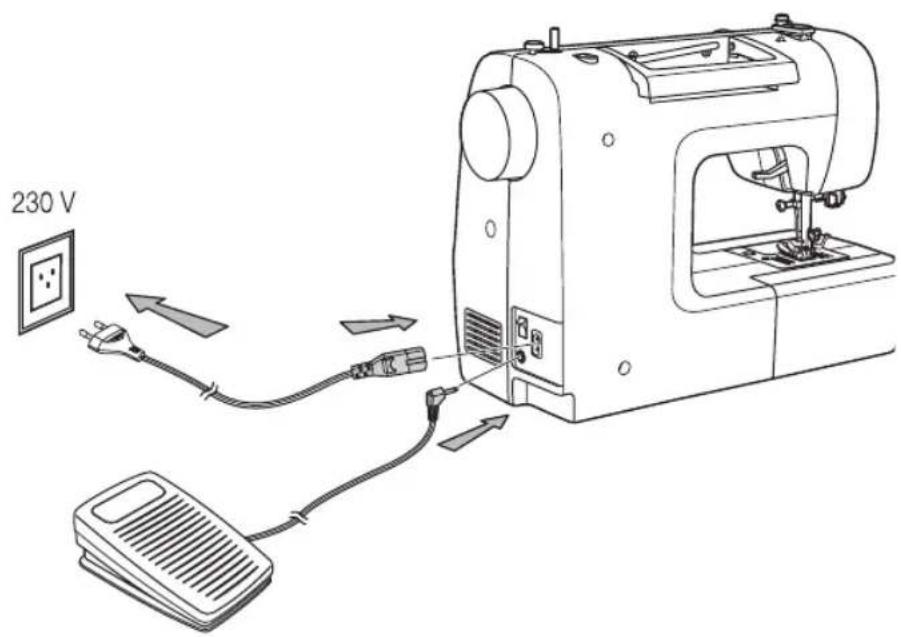

Maschine an Stromnetz anschliessen

-Netzschalter auf )stellen (= Aus)

Deutsch

• Fussenlasser auf den Boden legen
• Den kleinen Stecker des Netzkabels mit der Maschine verbinden (fest einstecken)
  -Netzstecker in die Netzsteckdose (230 V) stecken

Hinweise:

Vor dem Auswechseln der Nadel, der Spule oder des Fusses immer Maschine mit Netzschalter ausschalten (auf «O» stellen)
- Trennen Sie die Nahmaschine vom Netz, wenn sie nicht benutzt wird (Netzstecker aus Steckdoseziehen)

Inbetriebnahme

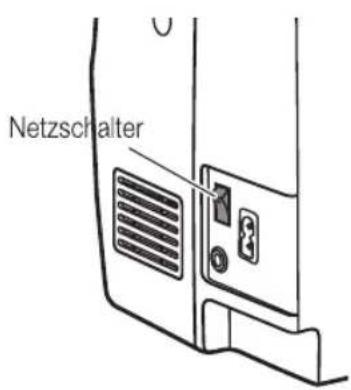

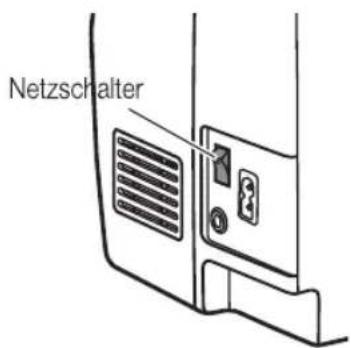

Netz- und Nährlicht-Schalter

Mit diesen Schalter werden die Stromversorgung und das Nährlicht der Nahmaschine ein- oder ausgeschaltet:

«O»: Nahmaschine und Licht ausgeschaltet
Nahmaschine und Licht eingeschaltet

Hinweis:

• Vor jeder Manipulation (z.B. bei Nadelwechsel) zuerst Maschine mit dem Netzschalter ausschalten (= Schalter nach unter in Position «O» kippen)

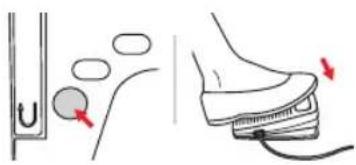

Fussenlasser

• Mit dem Fussenlasser kann die Nähgeschwindigkeit stufenlos reguliert werden. Je fester dieser gedrückt wird,estochneller lauft die Maschine

Hinweis:

-Ausschliesslich den Original-Fussenlasser verwenden

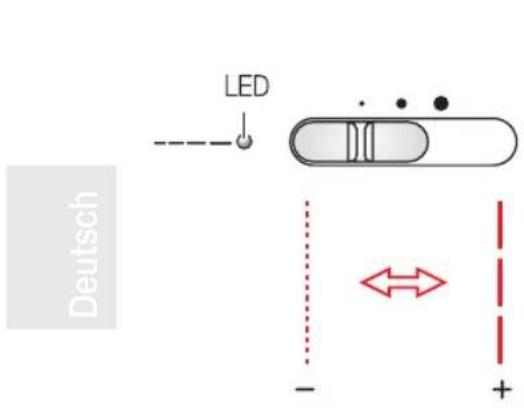

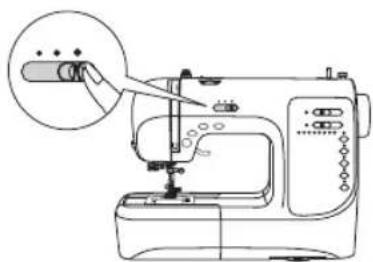

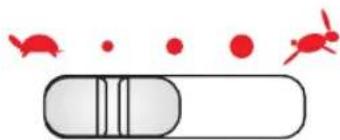

Geschwindigkeitsregler

Mit dem Geschwindigkeitsregler kann die Nähgeschwindigkeit stufenlos begrenzt werden (siehe auch Seite 21):

• Wird der Regler nach links geschoben, nacht die Maschine bei durchgebrücktem Fussenlasser auf der langsamsten Stufe. Diese Stufe erleichtert Neuanfangern das Nahlen
• In der rechten Stellung nacht die Maschine am schnellsten
• Es ist auch möglich ohne Fussenlasser und nur mit dem Geschwindigkeitsregler und der Start/Stopp-Taste (6.) zu halten

12 Inbetriebnahme

Deutsch

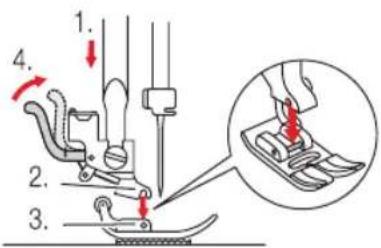

Nahfuss einsetzen

Die Nährfusse werden mit einem Schnappverschluss befestigt und lassen sich daher einfach wechseln.

• Nähfussstange (1.) mit dem Nähfusshebel absenken (s. a. Seite 23), bis die Riffe des Nähfusshalters (2.) auf dem Stift (3.) aufliegt
• Arretierungshebel (4.) leicht nach vorne drücken und Nähfussstange ganz absenken. Der Nähfuss muss jetzt einrasten

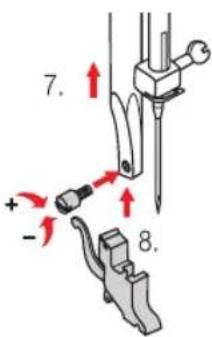

Nahfuss abnehmen

• Nähfuss hochstellen (5.)
• Arretierungshebel (6.)leitung nach vorne drucken, bis der Fuss frei ist

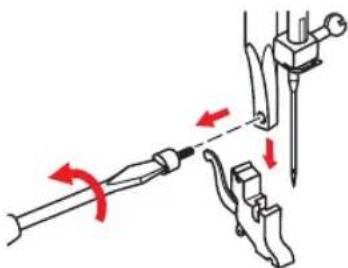

Nahfusshalter montieren

Für einige Spezialfusse muss der Nahfusshalter abgenommen werden.

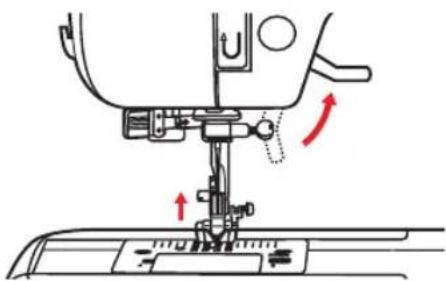

• Nähfussstange (7.) mit dem Nähfusshebel hochstellen (s. a. Seite 23)
• Nähfusshalter (8.) montieren und mit Schraube (9.) fixieren

Hinweis:

• Bei diesen Manipulationen immer zuerst Netzschalter auf «O» (=Aus) stellen!

Inbetriebnahme

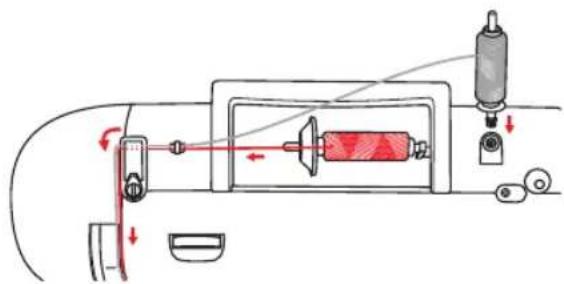

Unterfaden spulen

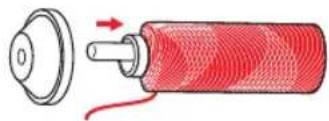

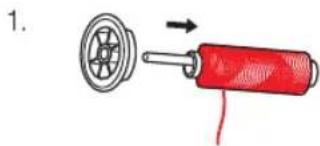

• Volle Fadenspule auf Spulenhalter schieben und mit dem Feststellring fixieren
• Faden wie abgebildet einfadeln (folgen Sie damit der gestrichelten Linie):

1.

• Faden in Fadenführung (1.) einhängen

• Faden im Gegen-Uhrzeigersinn um die runde, metallene Fadenspannungsführung und dann nach rechts führen (2.)

• Faden voninnen durch ein Loch der Spule nach aussenziehen (3.)

• Leere Spule auf den Spulenwicklungsstift stecken (4.) und dann nach rechts gegen den Begrenzer drucken (5.)

Fadenende festhalten

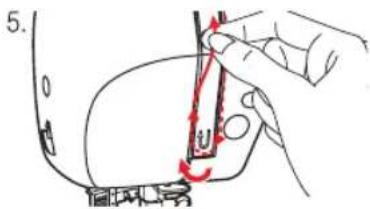

• Maschine mit der Start-Stopp-Taste (6.) oder dem Fussenlasser in Gang setzen
• Nach ein paar Umdrehungen Maschine anhalten

Fortsetzung...

14 Inbetriebnahme

• Faden loslassen und möglichst nahe an der Spule abschneiden
• Anschliessend Spulvorgang fortsetzen
• Sobald die Spule voll ist, stellt der Spulvorgang automatisch ab

• Maschine abschalten und Spule mit Stift nach links drucken

Spule vom Stift behmen und Faden abschneiden

Hinweise:

• Wenn sich der Spulenwicklungsstift in der Spulposition (= rechts) befindet, wird der Nähvorgang automatisch unterbrochen und das Handrad gespept. Gleichzeitig wird die Tasteneingabe unterbrochen (= beim Drücken einer Taste ertönt ein Fehler-Doppelton)
  Zum Nahlen den Stift wieder in die Nahposition drucken (= links)

Inbetriebnahme

Greiferspule einsetzen (Unterfaden)

• Nadel durch Drücken der Taste «Nadelposition hoch/tief» (3.) in die oberre Stellung bringen
• Nähmaschine vor dem Einsetzen oder Herausnahmen der Greiferspule aushalten (Netzschalter auf «O» stellen)
• Entriegelungshebel (1.) betätigen und transparente Abdeckung von Spulenkapsel (2.) entfernen

Spule in Spulenkapsel einsetzen. Darauf achten, dass sich die Spule im Gegen-Uhrzeigersinn dreht (siehe auch Zeichnung geben der Spulen-kapsel)

• Faden durch Schlitz (3.) ziehen

Die Spule mit einer Hand leicht festhalten und mit der anderen Hand den Faden entlang der weissen Pfeilmarkierungen von (3.) nach (4.) führen

• Faden farther gegen sich führen und am Fadenabscheider (5.) abschneiden

• Transparente Abdeckung wieder anbringen (zuerst auf der linken Seite einsetzen und dann nach unter schwenken, bis sie einrastet)

Inbetriebnahme

Oberfaden einfadeln

• Das Einfädeln des Oberfaders ist sehr einfach. Es ist jedoch sehr wichtig, dass der Vorgang sehr genau durchgeführt wird, da sonst Nahprobleme auftreten
• Damit das Einfädeln noch einfacher ist, sind auf der Maschine Pfeile (mit durchgezogenen Linien) aufgedruckt

• Maschine mit Netzschalter (25.) einschalten
• Vor dem Einfädeln des Oberfadens zuerst die Nadel mit der Nadelpositionstaste (3.) hochstellen. Die Maschine wird so automatisch in die richtige Einfädelposition gebracht.

Hinweis: Niemals an Handrad drehen, da sonst die ideale Einfadelposition verstellt wird

• Maschine aus Sicherheitsgründen während des Einfädels mit dem Netzschalter (25.) wieder ausschalten (= Position «O»)

Inbetriebnahme

17

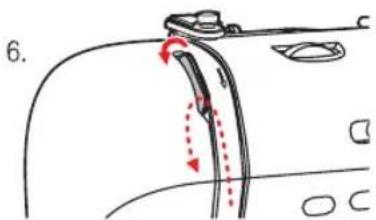

Beim Einfadeln des Oberfaders den Pfeilen (mit durchgezogenen Linien) folgen:

• Fadenspule auf Spulenhalter setzen und mit dem Feststellring fixieren

• Den durchgezogenen Pfeilen folgen: Faden durch die flache Führungsöseziehen

• Faden nach links durch die Fadenführung und dann nach vorne führen

• Faden in rechten Schlitz legen und nach unter führen

• Nach links unter der Führungsnase durch und dann wieder nach offen führen

• Anschliessend Faden nach links über den metallenen Fadengeber legen und nach unter führen

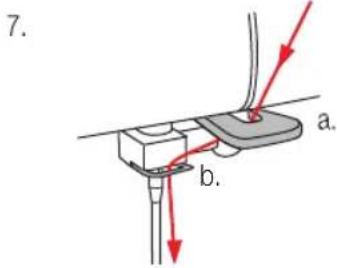

• Faden zuerst hinter die große, metallene Fadenführung (a.) und
• nachher hinter den kleinen Bügel (b.) am Nährfusshalter führen

Inbetriebnahme

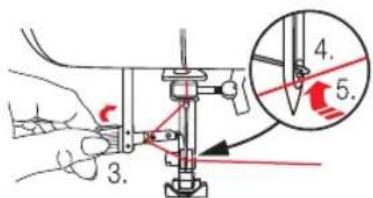

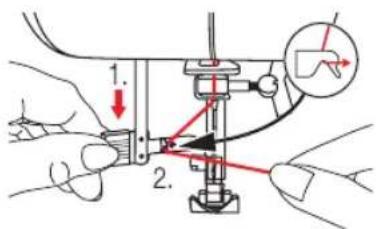

Automatisches Fadeneinfädeln

• Vor dem Einfädeln des Oberfadens zuerst Maschine einschalten und die Nadel mit der Nadelpositionstaste (s. Pfeil) hochstellen (nie Handrad verwenden). Nähfuss auf Stichplatte absenken
• Maschine aus Sicherheitsgründen während des Einfädels mit dem Netzschalter (25.) wieder ausschalten (= Position «O»)
• Hebel des Einfadlers (1.) nach unten drücken
• Faden wie abgebildet um den kleinen Hacken führen und dann nach rechtsziehen (2.)
• Knopf des Einfädlers (3.) nach hinten drücken (der Haken des Einfädlers schwenkt bzw. nach vorne durch das Nadelöhr (4.)))
• Mit dem Faden an die Vorderkante der Nadel fahren (5.) und dann Faden von unter nach oben führen, sodass er am Greifferhaken einhängt (6.)
• Fadenschlaufe (8.) leicht festhalten und den Einfädlerhebelknopf langsam gegen sichziehen (7.). Bei dieser Bewegung schwenkt der Haken des Einfädlers nach hinten undzieht den Faden durch das Nadelöhr (8.).

Wichtig: Faden nicht zu fest halten, da er sonst wieder aus der Ohre gezogen wird

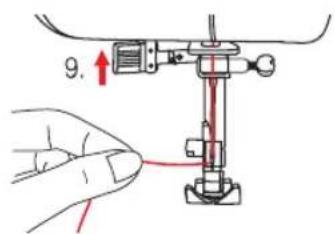

• Dann Einfadlerhebelknopf langsam loslassen, sodass er wieder nach offen gleitet (9.)
• Faden mit Finger vorsichtig nach hinter durch das Nadelöhrziehen.
  Fadenende am Fadenabschneider abschreiben

Hinweise:

• Der Einfadler Funktioniert nicht:

• mit krummen oder defekten Nadeln (s. Seite 9)

• wenn sich die Nadel nicht in der Höchststellung befindet, daß sonst der Greiferhaken nicht durch das Nadelöhr passt (siehe Bild 6.). Nadel durch Drücken der Nadelpositionstaste (3.) in Höchststellung bringen (und niemals mit dem Handrad)
• mit Doppelnadeln (nicht im Lieferumfang)

Inbetriebnahme

Einfadelkontrolle und Probestiche erstellen

• Wichtig: Bei dieser modernen Maschine wird der Unterfaden beim ersten Nähvorgang automatisch geholt. Diese Vorgang muss also NICHT mehr durch den Benutzer durchgeführt werden

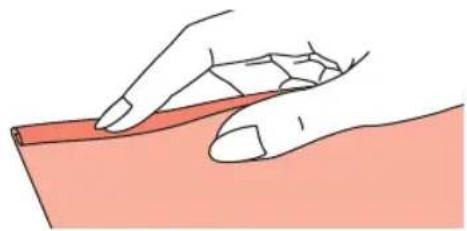

• Stoffrest falten und unter Nähfuss legen
  Zickzackstich 06 wahlen
• Einige Stiche nahlen
• Nähfuss wieder anheiten, Stoff entfern und Faden abscheiden

• Für das richtige Funktionieren der Maschine, ist es sehr wichtig, dass der Unterfaden richtig eingefadelt wird. Daheritte die nachfolgende Kontrolle durchführren:

Einfadelkontrolle fur Unterfaden:

• Bei richtig eingefädeltem Unterfaden wird dieser leicht schrag über die Fadenspule geführt (1.).

Sehr wichtig: Ist der Faden nicht an dieser Stelle sightbar, treten beim Nahlen starke Störungen auf (Fadenspannung vollig falsch, «Fadennester» etc.). Die Fadenspule und der Unterfaden müssenDMAH neu eingefadelt werden (s. Seite 15).

Die Maschine ist jetzt betriebsbereit.

Nahlen

Die wichtigen Funktionen auf einen Blick

Nachfolgend eine Übersicht der wichtigsten Funktionen:

Deutsch

1. Nahlen Start/Stop-Taste

• Mit dieser Taste ist es möglich, ohne Fussenlasser zu halten
• Durch Drücken der Start-/Stop-Taste startet der Nährvorgang. Durch erneutes Drücken stoppt die Maschine wieder und stellt die Nadel automatisch in die oberste Position

2. Rückwarts nahlen

Durch Gedrückthalten der Rückwartstaste, nacht die Maschine retour. Nach Loslassen der Taste, nacht die Maschine wieder vorwärts
Die Ruckwartstaste kann mit den Stichen 01-16 und 21-40 angewen-det werden

3. Automatisches Vernahen

• Durch Drücken der Taste werden automatisch drei Stiche ausgeführte (= «verständen») und die Maschine stoppt anschliessend.
• Bei den Stichen 01-05 wird die automatische Verstärkung(sofort und bei den Stichen 06-16 und 21-40 erst nach Beendigung des aktuellen Stichmusters ausgeführrt
• Bei den Stichen 06-16 und 21-40 muss am Ende des Stichs die Taste nochmals gedrückt werden.
  Wichtig: Die Funktion «Automatisches Vernahen» bleibt solange eingeschaltet, bis die Taste erneut gedrückt oder ein anderer Stich gewählt wird

Nahlen

4. Nadelposition hochtief

• Durch Drücken der Taste wird die Nadel in die tiefste Position bewegt. Dies ist beispiselsweise nutzlich, wenn der Stoff gedreht und an der gleichen Stelle weitergenäht werden soll
• Durch erneutes Drücken wird die Nadel wieder in die oberste Position bewegt
• Wenn die Taste während des Nahens gedrück wird, stoppt die Maschine und die Nadel senkt sich. Wirb bei abgesenkter Nadel weitergenäht, senkt sich die Nadel beim nachsten Halt wieder automatisch. Durch erneutes Drucken der Taste stoppt die Nadel wieder in der oberen Position
• Tipp: Vor der Anwendung des automatischen Einfadlers Taste 2x drucken. So ist sichergestellt, dass die Nadel in der richtigen (= obersten) Position für das automatische Einfädeln ist. Verwenden Sie dazu NICHT das Handrad (s.a. Seite 18)

5. Geschwindigkeitsregler

• Mit diesen Regler wird die Höchstgeschwindigkeit bei durchgehängtem Fussenlasser eingestellt:
• Langsamer: Regler nach links schieben (empfohlen für Anfänger)
• Schneller: Regler nach rechts schieben
• Wird ohne Fussenlasser genährt, kann mit diesen Regler die Nähgeschwindigkeit eingestellt werden

6. Stichbrite

Die Maschine stellt beim Wahlen eines Stiches vollautomatisch die empfohlene Stichbreite ein.
Die Stichbreite kann jederzeit wie folgt geändert werden:

• Stichbrittenregler nach links oder rechts verschieben, bis ein Piepston ertont und die LED einzel blinking. Diese Reglerstellung ist die Standardeinstellung für den gewährten Stick
  -Jetzt kann die Stichbreite mit dem Regler verändert werden: durch Schiebern nach links wird der Stich schmaler, durch Schiebern nach rechts wird er breiter

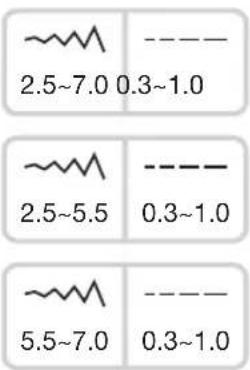

• Auf Seite 65 ist eine Stichübersicht mit allen möglichen Einstellungen
• Wird ein neuer Stich ausgewählt, schaltet die Maschine automatisch wieder die empfohlene Stichbreite des neuen Stichs ein. Die Stichbreite kann dann wie beschrieben wieder angepasst werden

Fortsetzung...

22 Nahlen

7. Stichlange

Die Maschine stellt beim Wahlen eines Stiches automatisch die empfehlene Stichlänge ein
Die Stichlange kann jederzeit wie folgt geändert werden:

• Stichlängenregler nach links oder rechts verschieben, bis ein Piepston ertont und die LED einzel blinking. Diese Reglerstellung ist die Standardeinstellung für den gewährten Stick
  -Jetzt kann die Stichlange mit dem Regler verändert werden: durch Schieben nach links wird der Stich kürzer, durch Schieben nach rechts wird er länger
• Auf Seite 65 ist eine Stichübersicht mit allen möglichen Einstellungen
• Wird ein neuer Stich ausgewählt, schaltet die Maschine automatisch wieder die empfohlene Stichlänge des neuen Stichs ein. Sie kann dann wie beschreiben wieder angepasst werden

8. Stichwahl

• Es stehen total 40 verschiedene Stiche zur Verfugung
• Beim Einschalten der Maschine wird automatisch der Stich «01» eingestellt. Dies wird mit den grünen LED-Anzeigen über dem Stich «01» und über der obersten Auswahltaste «« angezeigt (s. Abbildung)
• Um einen anderen Stich einzustellen, die Auswahltaste kein dem gewünschten Stich so oft drücken, bis die grüne Anzeige über thisem Stich leuchtet

Beispiel:

• Sie möchten den Stick «06» benützen: Drücken Sie die Auswahltaste «▲» geben dem Stick so oft, bis die grüne LED über «06» leuchtet
• Falls ein falscher Stich gewählt wurde, Auswahltaste nochmals so oft drücken, bis der gewünschte Stich angezeigt wird, z.B. «06» (die Anzeige springt nach dem Stich «08» automatisch wieder auf den ersten Stich «01»)

Nahlen

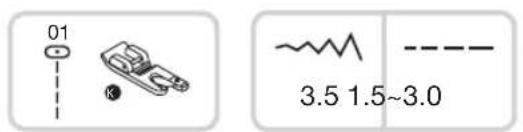

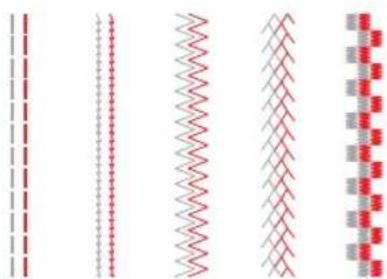

9. Stichübersicht

• Folgende Stiche stehen zur Verfügung (s.unter). Auf Seite 65 befindet sich eine detaillierte Übersicht mit samtlichen Einstellmöglichkeiten

24 Nahlen

Deutsch

Die Stiche in der Anwendung

(in alphabetischer Reihenfolge):

-Blindsaumstich
—Dreifach-Gerad-Stich fur Strapaziernähte
Dreifach-Zickzack-Stich
-Fagotten
- Freiarmnähen

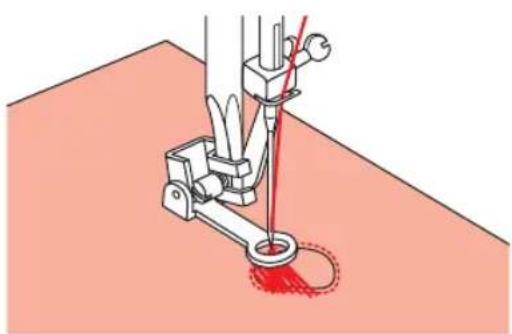

-Freihandstopfen
Geradestich und Nadelposition
- Jeans nahlen

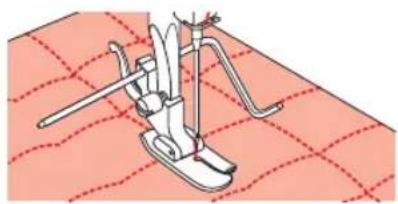

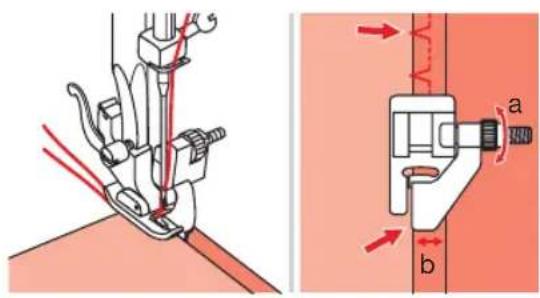

-Kantenlineal

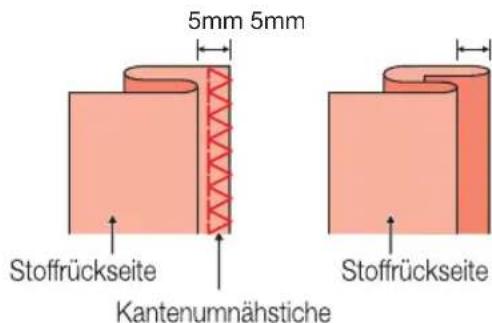

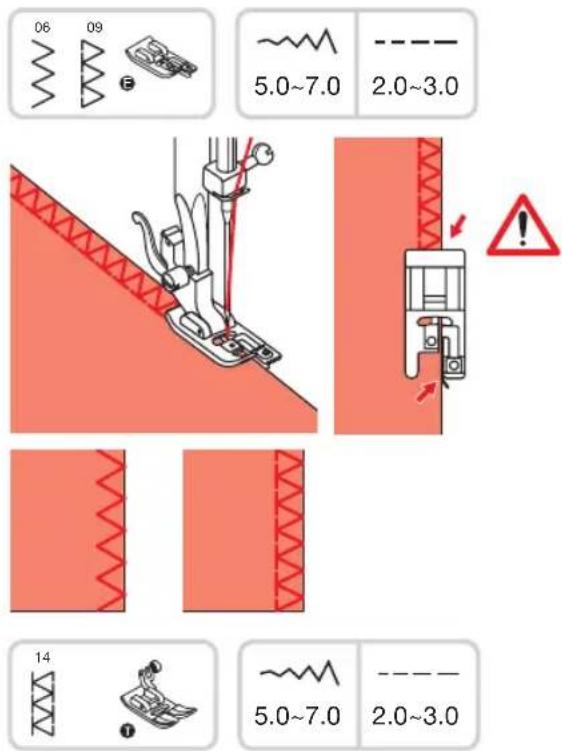

-Kantenumnahstiche

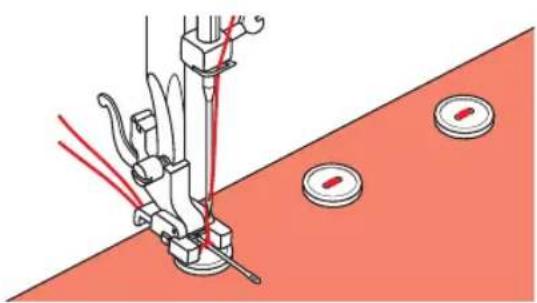

- Knöpfen annahen

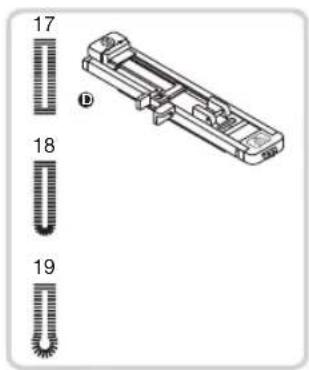

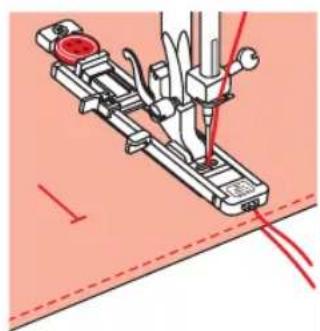

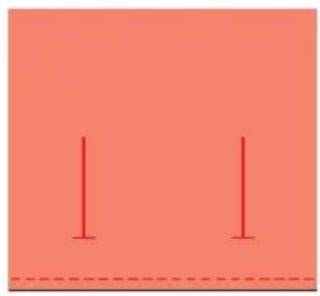

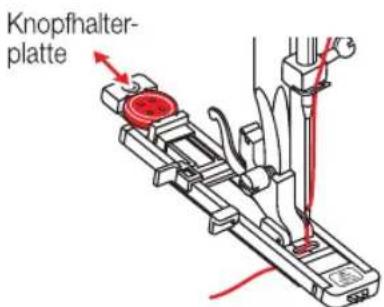

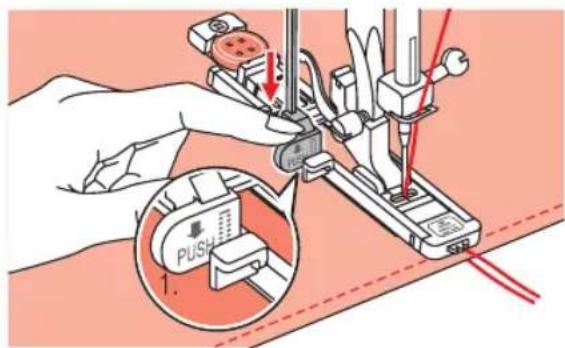

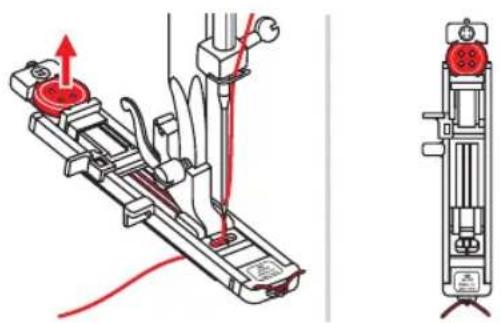

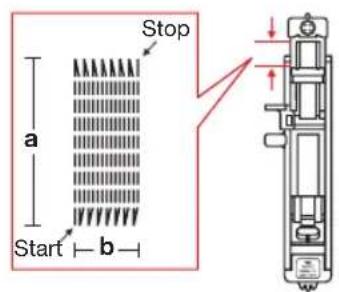

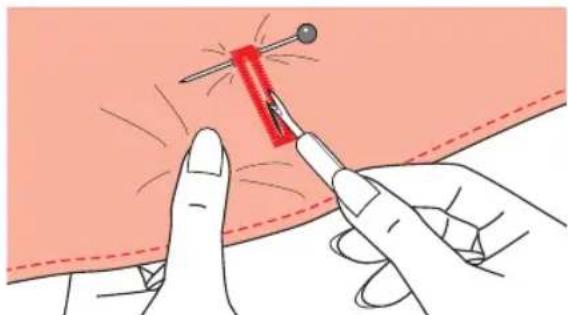

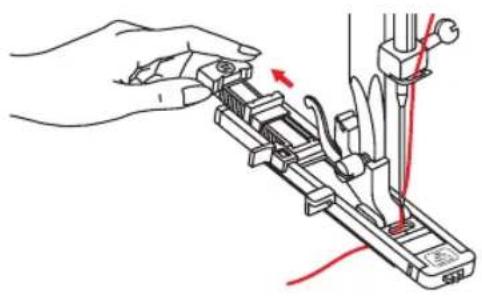

- Knopflöcher nahlen

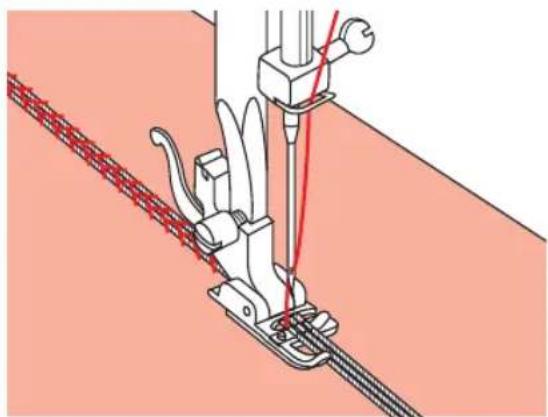

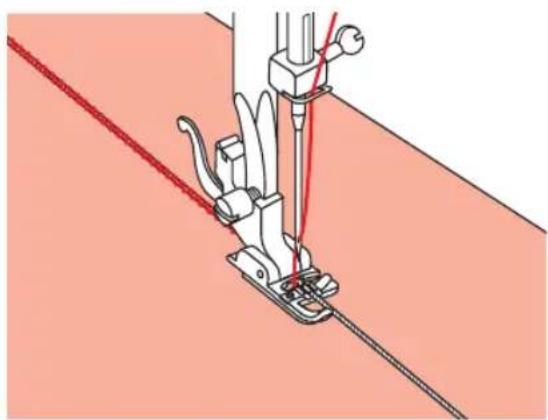

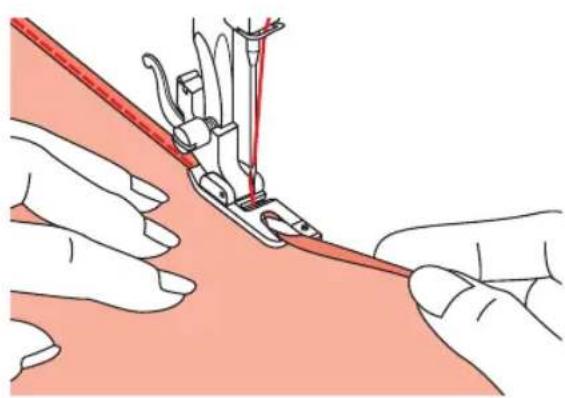

-Kordel aufnahen

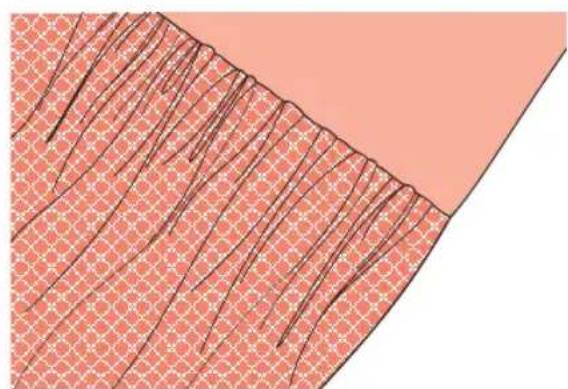

- Krausel-Stich
Leder und Blachen nahen
-Lingeriestiche

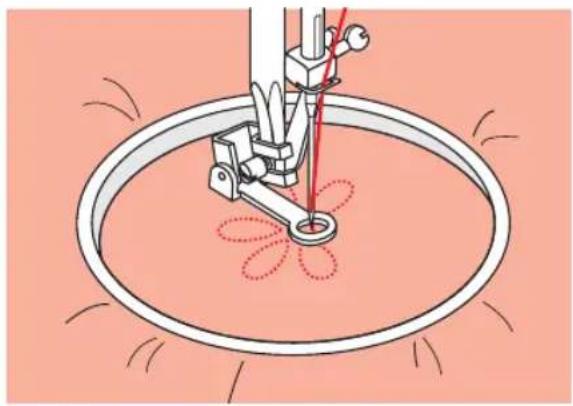

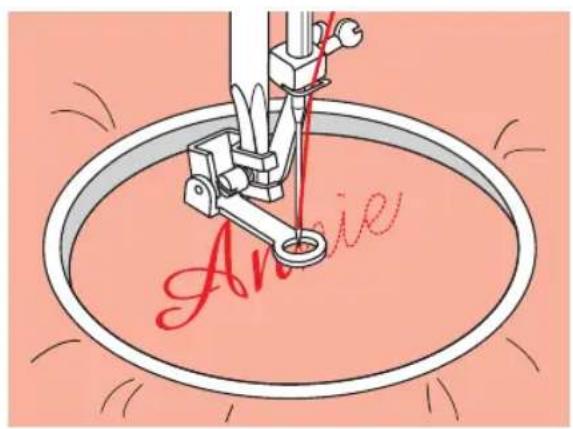

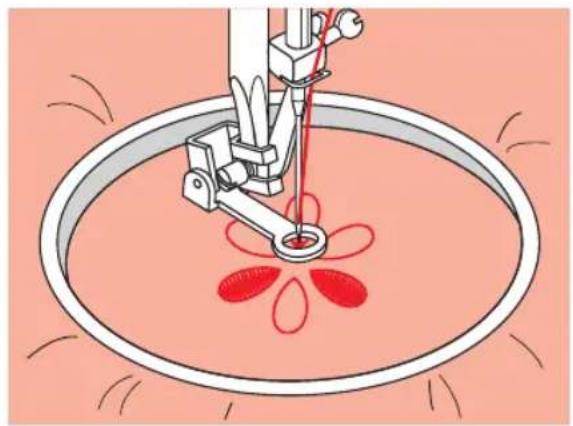

- Monogramm und Sticken mit Stickrahmen
-Muschelstick

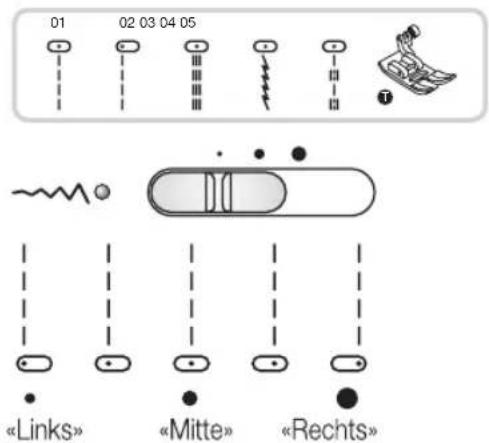

Nadelposition links, Mitte oder rechts
- Nutztliche
- Obertransporte 55
-Overlock-Stich

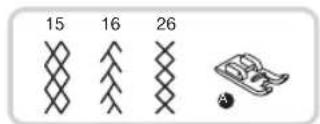

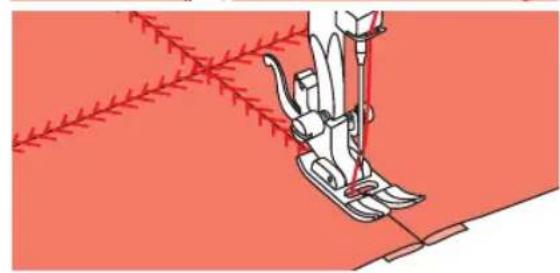

- Patchwork
-Quilt
Rauppannäthe und Dekorstiche

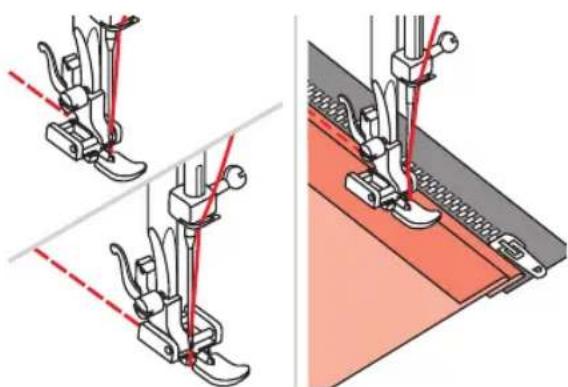

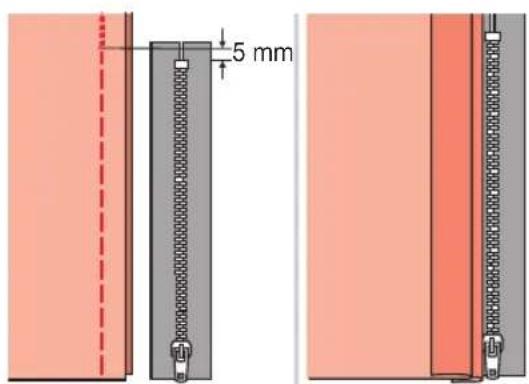

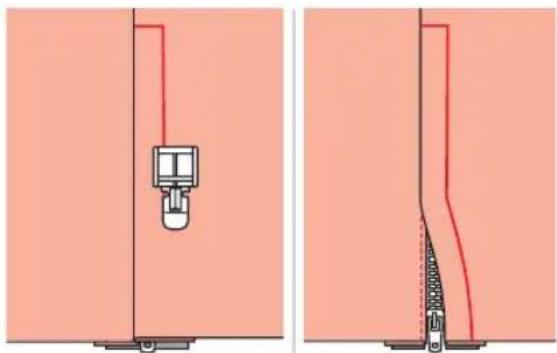

- Reissverschluss einnahen
Rückwärts nahlen
- Saum
- Stopfen mit Knopflochfuss
- Stopfen mit Stopfuss

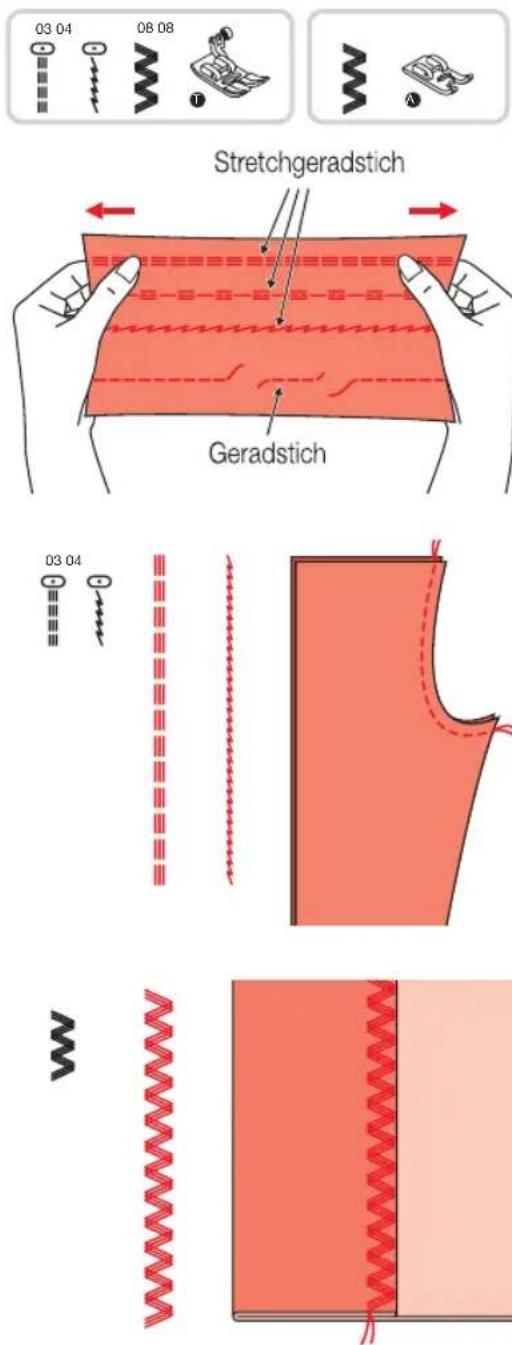

- Stretchstich
Um die Eckenahen
-Universalstich
-Zickzackstiche

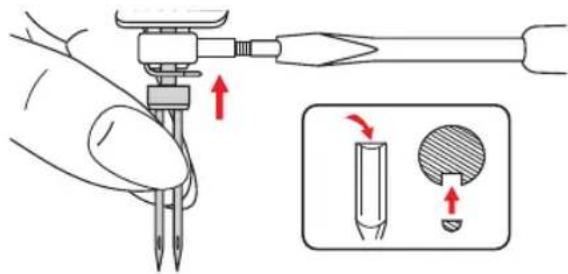

-Zwillingsnadel

Nahlen (1. Schritte)

Um die Ecke naben

• Am Ende der Naht Maschine anhalten (= Fusspedal nicht drücken)
  Die Nadelpositionstaste drucken (1.), damit die Nadel im Stoff steckt
• Nähfuss anheiten (2.) und Nähgut drehen (3.)
• Nähfuss wieder absenken und weiternären

Rückwärts nahlen

• Am Ende der Naht die Rückwärtnah-Taste gedrückt halten
• Einige Stiche ruckwarts nahlen
• Durch Loslassen des Rückwärtsnäh-Taste, nacht die Maschine wieder vorwärts

Nahgut entfernen

Die Nadel stoppt nach dem Nahlen automatisch in der hochsten Position
- Nähfuss anheben. Nähgut unter dem Nähfuss nach hinten ziehen

Nahlen (1. Schritte)

Faden abschneiden

• Faden mit beiden Händen halten und am Fadenabschneider abschreiben

Zweistufen-Nahfusshebel

Beim Nahlen von extrem dicken Stoffen kann der Stoffdurchgang unter dem Nähfuss vergroissert werden, indem man den Nähfusshebel um eine Stufe anhebt (2.)

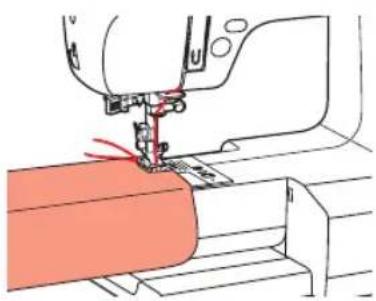

Freiarmnahlen

Der Anschiebetisch kann zum einfacheren Nahlen von Armeln, Hosenbeinen usw. seitwärts abgezogen werden

Nahlen (1. Schritte)

Grosser Anschiebetisch

Im Lieferumfang der Nahmaschine befindet sich ein großer Anschiebetic. Dieser erreichtert das Arbeitsen mit grossen Stoffteilen:

• Kleiner Anschiebetisch seitwerts von der Maschine abziehen

Die beiden Klappfusse (1 x Klein, 1 x gross) auf der Unterseite des grossen Anschiebetisches bis zum Anschlag ausklappen (rasten ein)
Grosser Anschiebetisch seitwärts auf den Freiarm aufschieben, bis er einrastet.

Wichtig: Darauf achten, dass die beiden Zapfen (1.) in die beiden Führungen (2.) und die beiden Nasen (3.) in die Öffnungen (4.) eingeschieden werden

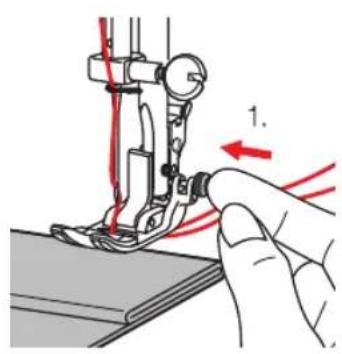

Dicke Stoffe/Jeansnahen

Mit dieser Nähmaschine können problemlos dicke Stoffe, wie z.B. Jeans genaht werden.

Damit dies Funktioniert, sind folgende beiden Grundregeln zu beachten:

1. Der Nähfussarf beim Nahlen niemals schrag nach oberunter sthen, sondern muss horizontal auf dem Stoff liegen (der Transporteur Funktioniert sonst nicht und die Nadel kann brechen)
2. Nie am Stoffziehen, sondern nur führen. Die Nadel wird sonst durchgebogen und schlägt auf dem Fuss oder der Stichplatte auf und bricht

Vorgehen:

Variante 1

• Sobald eine dicke Stelle erreicht wird, anhalten (= Pedal nicht drücken)
• Durch Drücken der Taste «Nadelposition hochtief» (3.) Nadel absenken (der Stoff kann so nicht verrutschen)
• Nähfuss mit dem Nähfusshebel (30.) anheiten
• Nähfuss mit Finger horizontal stellen und den schwarzen, runden Knopf reinrücken (und gedrückt halten (1.)). Der Fuss ist jetzt in der Horizontalen fixiert (2.)
• Nähfuss wieder absenken und weiternahen (der Knopf lost sich nach ein paar Stichen)

Variante 2

Wie Variante 1,chod

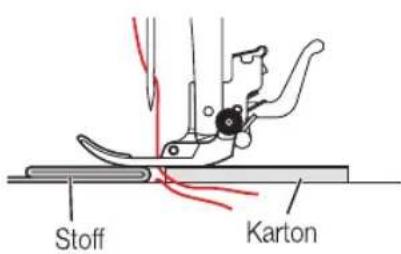

-statt den schwarzen Knopf zu drucken, Fuss mit Karton oder Stoff unterlegen, sodass er horizontal steht (der Stoff/Karton soll gleich dick sein wie der Stoff)

Nahlen (1. Schritte)

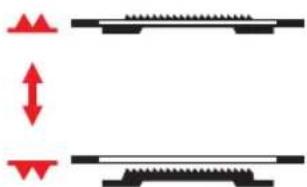

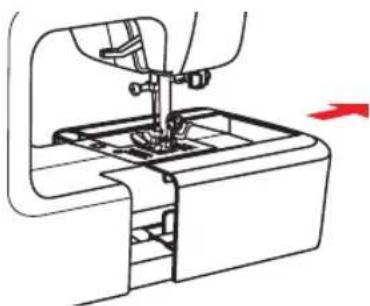

Transporteur senken/anheiten

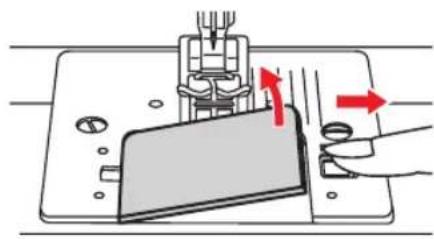

Für gewisse Nährbeiten, wie z.B. Freihandstopfen. kann der Transporteur versenkt werden:

• Anschiebetisch abnehmer

• Der Schalter zum SenkeryAnheiten des Transporteurs befindet sich auf der Rückseite des Freiarmes
• Transporteur versenken: Hebel nach links in die Position schieben
• Transporteur anheben: Hebeln nach rechts in die Position schieben und Handrad einmal ganz durchdrehen, damit der Transporteur wieder einrastet.

Wichtig: Der Transporteur wird erst durch these des Durchdrehen des Handrades wieder hochgestellt

30 Nahlen (1. Schritte)

Deutsch

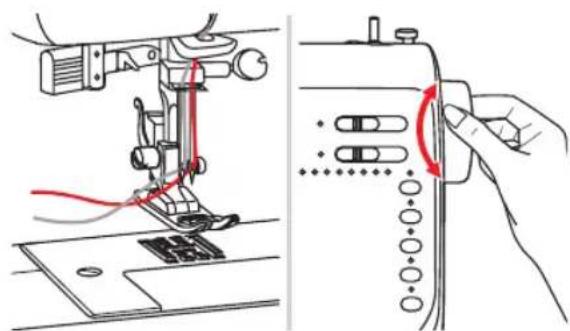

Fadenspannung

Für ein einwandfreies Nähergebnis muss die Fadenspannung immer korrekt eingestellt sein.

Die Grundeinstellung der Fadenspannung ist die Position "AUTO". Wichtig: Solange keine Störungen auftreten, den Regler immer in dieser Stellung belassen.

Wichtig: Bevor die Fadenspannung verstellt wird,itte zuerst prufen, ob die untere Fadenspule richtig eingelegt ist (= im Gegenuhrzeigersinn; s. Seite 15) und ob die «Einfadelkontrolle» stimmt (s. Seite 19 unten), da sonst ebenfalls Probleme auftreten.

Fails nötig, Fadenspannung wie folgt einstellen:

Um die Oberfadenspannung zu erhöhen, auf die nachsthöhere Zahl drehen
- Für eine tiefere Oberfadenspannung auf die nachsttiefere Zahl drehen

Die Einstellungen:

A Richtige Fadenspannung:

Der Oberfaden (weiss) und der Unterfaden (rot) greifen ungebung in der Mitte des Stoffes ineinander

B Oberfadenspannung zu schwach:

Der Oberfaden (weiss) erscheint auf der unteren Stoffseite. Die Faden-. spannung auf die nachsthohere Zahl einstellen und erneut kontrollie- ren

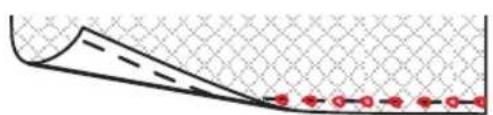

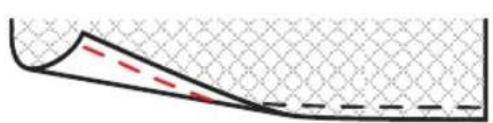

C Oberfadenspannung zu stark:

Der Unterfaden (rot) erscheint auf der oberen Stoffseite. Die Faden-. spannung auf die nachsttiefere Zahl einstellen und erneut kontrollieren

• Hinweis: Falls sich die Fadenspannung nicht einstellen lasst, Einfadel-kontrolle auf Seite 19 überprüfen

A

B

C

Nahlen

Zeichenerklarung

Auf den nachfolgenden Seiten befinden sich praktische Nahbeispiele.

Die Bedeutung der Zeichen:

• «06» und «09»: Stichnummern
• «E»: Empfohlener Fuss. Fast alle Füss sind für die einfachere Identifizierung mit einem Buchstaben markiert. Auf der Stichübersicht (s.a. Seite 23) wird von jedem Stich der empfohlene Fuss angegeben (z.B. Fuss «T» bei Stich «01»)
• «5.0~7.0»: Möglicher Einstellbereich für Stichbreite. Für den Wert «5.0» Stichbreitenregler nach links und für «7.0» nach rechts schieben
• 2.0~3.0: Möglicher Einstellbereich für Stichtänge. Für den Wert 2.0 Stichbrittenregler nach links und für 3.0 nach rechts schieben

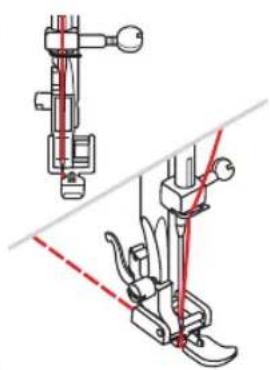

Geradestich und Nadelposition

Nadelpositionändern

• Diese Einstellungen können nur mit den Stichen «01 - 05» angewendet werden
  Die Sticharten sind auf Nadelposition «Mitte» vor-eingestellt
• Stichbrittenregler nach links schieben, um die Nadel nach links zu bewegen. Stichbrittenregler nach rechts schieber, um die Nadel nach rechts zu bewegen
  Auf Seite 65 befindet sich eine Übersicht mit allen Sticheinstellungen

Stichlange einstellen

Um einen kürzeren Stick zu nahlen, Stichlängenregler nach links schieben
Um einen längeren Stich zu nahlen, Stichlängenregler nach rechts schieben
- Tipp: Je dicker das Gewebe, der Faden und die Nadel ist,esto longer musd der Stich sein
Auf Seite 65 befindet sich eine Übersicht mit allen Sticheinstellungen

32 Nahlen

Deutsch

Regler auf Position:

Stichbreite einstellen

Die maximale Stichbreite für Zickzackstiche beträgt «7 mm». Die Stichbreite kann jedoch für alle Sticharten schmäler eingestellt werden. Die Stichbreite nimmt zu, wenn der Stichbrittenregler von links nach rechts geschoben wird

Regler auf Position:

Stichlange einstellen

Die Stichdichte von Zickzackstichen nimmt zu, je naher die Stichlange nach links eingestellt wird
- Schöne Zickzackstichbildungen werden mit einer Stichlänge im Bereich von «1.0 - 2.5» erreicht
Ganz dichten Zickzack (eng nett) wird Raupennaht genannt (z.B. für Applikationen Seite 46 geeignet)

Nahlen

Stretchstich

• Für elastische und strapazierfähige Nichte, die sich mit dem Stoff dehnen, ohne zu reissen. Ideal für elastische Stoffe und Maschenware
  Auch gut für strapazierfähige Nichte auf festen Stoffen wie Jeans geeignet
• Diese Stiche können auch sehr gut als dekorative.
  Kantenabschlüsse verwendet werden

• Der Stretchgeradstich wird auch zur dreifachen Verständung von elastischen und strapazierten Näthen verwendet

• Der Dreifach-Stretch-Zickzack ist für feste Stoffe wie Jeans, Poplin, Segeltuch usw. geeignet

Nahlen

Deutsch

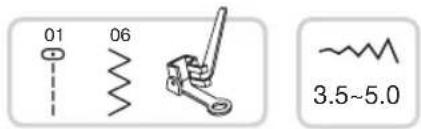

Overlock-, Zickzackstiche

Overlockfussinsetzen
- Stoffkante beim Nahlen an die Führung am Overlockfuss anstossen halten
- Achtung: Den Overlockfuss nur für die Stichtarten 06 und 09 benutzen und damit die Stichtbreite breiter als «5.0» einstellen. Bei Verwendung von anderen Stichtarten und Stichtbreiten als den empfohlenen, kann die Nadel auf den Nähfuss aufschlagen und brechen

Hinweis:

• Der Overlockstich 14 wird mit dem Allzweckfuss «T» genährt (Hinweis: Den Stich «14» nicht mit dem Overlockfuss nahen, da die Stichqualität sonst nicht gut ist)

Allzweck-Nahfuss

• Allzweck-Nahfuss einsetzen
• Beim Kantennahen den Nähfuss so auf der Stoffkante platzieren, dass die rechten Nadeleinstiche knapp über die Kante hinaus ins Leere gehen
• Tipp: Bei elastischen Stoffen füsschentief von der Kante nahren. Anschliessend nahe am Stick zuruckschniden. Durch these Vorgehen verzieht sich die Kante nicht

Nahlen

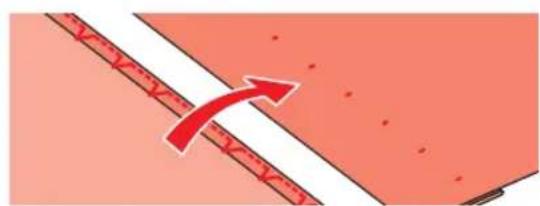

Blindsbaum und Lingeriestiche

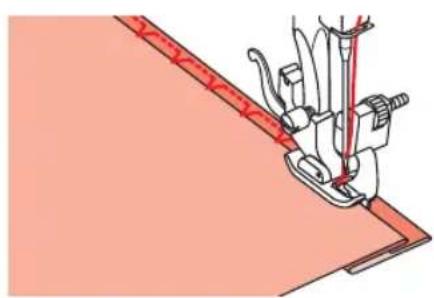

• 11: Blindsbaum und Lingeriestiche auf festen Stoffen

• 12: Blindsbaum auf Stretch-Stoffen

• Hinweis: Für Blindsäume besteht man etwas Übung. Immer zuerst eine Nahprobe napen

• Stoff wie abgebildet falten, so dass die Stoffvorderseite oben liegt

• Stoff unter den Nährfuss legen. Handrad von Hand vorwärts drehen, bis die Nadel ganz nach links schwingt. Die Nadel solte die Stoff-Falte nur knapp fassen. Wird der Stoffbruch nicht gefasst, Stichbreite entsprechend korrigieren

• Führung (b) durch Drehen am Knopf (a) so einstellen, dass die Stoff-Falte anstösst

• Langsam nahlen und den Stoff sorgfältig der Führung entlang laufen halten

• Stoff umdrehen

Nahlen

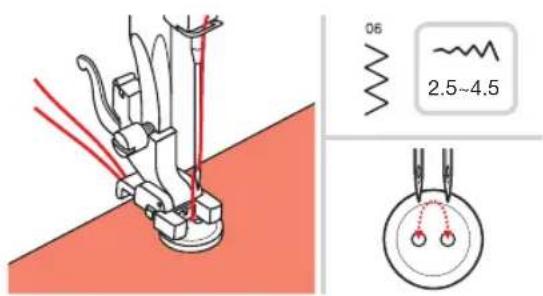

Knöpfe annahen

• Knopfannahfuss einsetzen

• Hebel zum Senken bzw. Hebden Transporteurs auf «▼» (b) stellen, um den Transporteur zu senken

Hinweis: Die Stichlänge kann nicht verstellt werden, solange der Transporteur versenkt ist

• Nähgut unter den Nähfuss legen. Knopf auf die gewünschte Stelle legen und Nähfuss senken
• Zickzackstich wahren. Stichbreite auf «2.5 - 4.5» einstellen, dem Abstand zwischen den beiden Lochen im Knopf entsprechend
• Handrad von Hand drehen zur Überprüfung, ob die Nadel tatsächlich schon ins linke und rechte Loch im Knopf gehen
  Vor dem Nähen Taste «Automatisches Vernähen» drücken, damit werden automatisch Vernähstiche zu Nähbeginn und Nähende ausgeführrt

• Damit der Knopf einen «Stiel» oder «Hals» erhält, eine Stopfnadel auf den Knopf legen und nahlen

• Bei Knöpfen mit 4 Lächern zuerst die vorderen zwei nahlen, dann auf die anderen zwei verschieben und Vorgang wiederholen

• Nach dem Annahen Hebel für Transporteur auf Position. stellen und dann das Handrad einmal ganz durchdrehen (siehe auch Seite 29)

Nahlen

Knopflöcher nahlen

• 17: Für leichte bis mittelschwere Stoffe

• 18: Für leichte bis mittelschwere Stoffe
  -18: Für Anzüge, Mantel und Jacken

• Hinweis: Vor dem Ausnahen des Knopflochs auf dem Nähgut, zuerst eine Probe auf einem Stoffrest des gleichen Stoffs wie für das Nähgut verwendet, nahlen

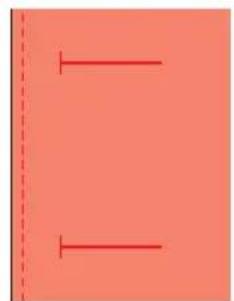

• Standorte der Knopflöcher auf dem Stoff markieren
  Die maximale Knopflochlange beträgt 3 cm

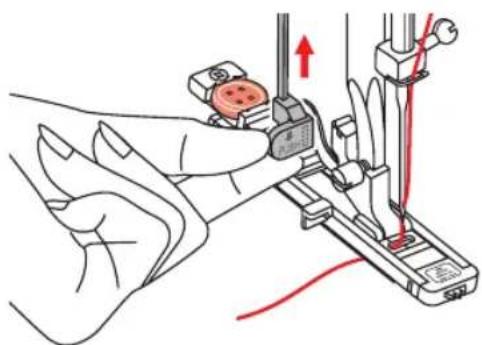

• Knopfhalterplatte ausziehen und den Knopf einlagen. Knopfhalterplatte zusammen sieben (Knopf wird eingeklemmt)
  Die Grösse des Knopfloches wird durch den Knopf bestimmt
• Knopflochfuss «D» einsetzen
• Faden durch das Loch vorne am Fuss hindurchziehen und nach links legen
• Knopflochstich auswahlen. Stichbreite und Stichlänge einstellen (je nach gewünschter Breite und Dichte)

Fortsetzung...

Nahlen

Deutsch

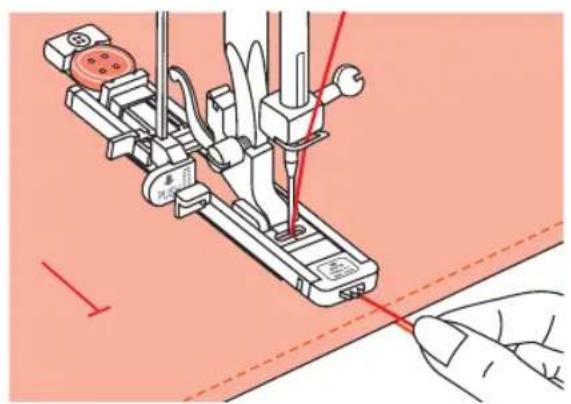

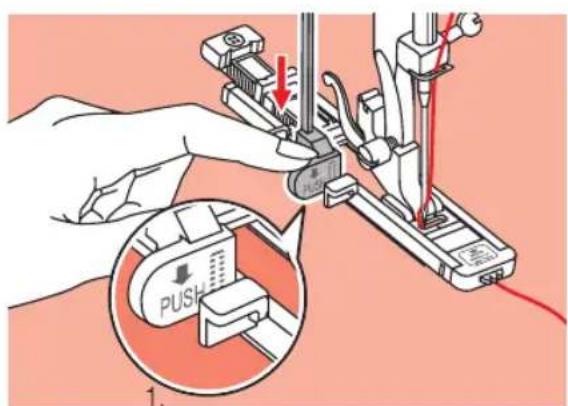

• Knopflochfuss nicht nach vorneziehen. Knopflochhebel (1.) nach untenziehen und daraufuchten, dass er hinter den Bügel (2.) liegt
• Knopflöcher werden von der Vorderseite nach der Hinterseite genährt (siehe unter)

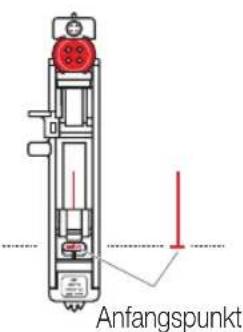

• Stoff so unter den Nähfuss legen, dass die Mittemarkierung auf dem Nähfuss mit der eingezehneten Knopflochlinie übereinstimmt.
• Nähfussenken.
• Oberfadenende leicht festhalten und mit dem Nähen beginnen.

Hinweis: Stoff sacht mit den Händen führen. Vor Nahende werden automatisch nach Fertigstellung des Knopflochs eine Vergütung.

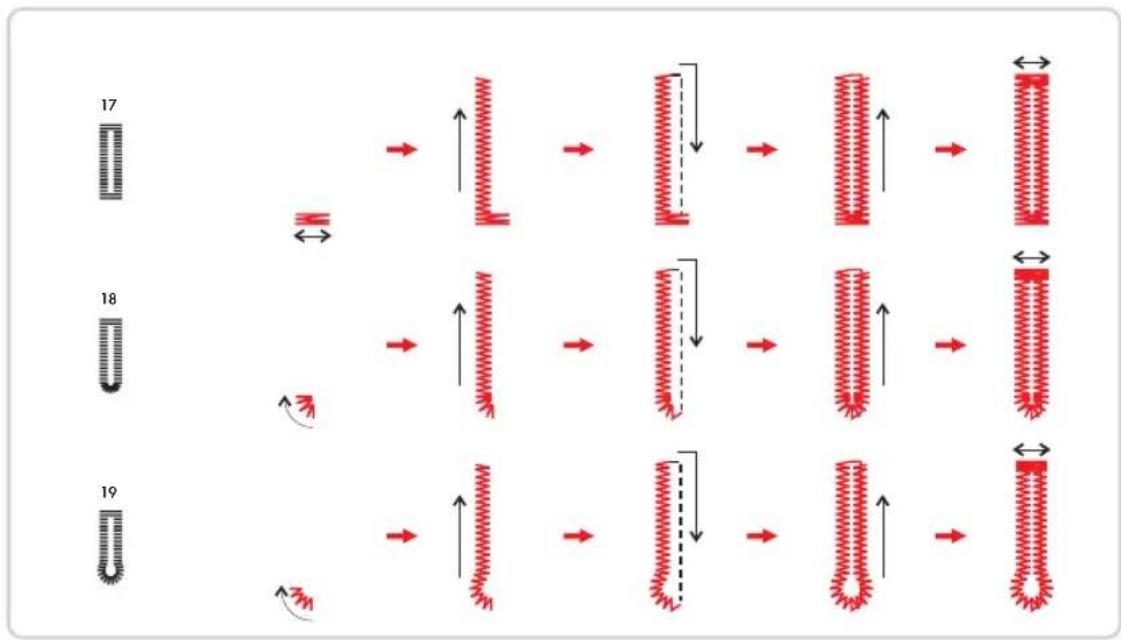

• Ablauf des Nährvorgangs (siehe unten)

Nahlen

• Nährfuss hochstellen (kehrt in die ursprüngliche Position zurück) und Faden abschneiden
• Für weitere Knopflöcher den ganzen Vorgang wiederholen

• Nach Beendigung Knopflochhebel nach offen schieben

• Knopfloch zwischen den Raupen auftrennen, ohne darauf die Stiche der beiden Raupennähte zu fassen und durchzutretenne

• Nadelin an den Riegeln als Stopper setzen

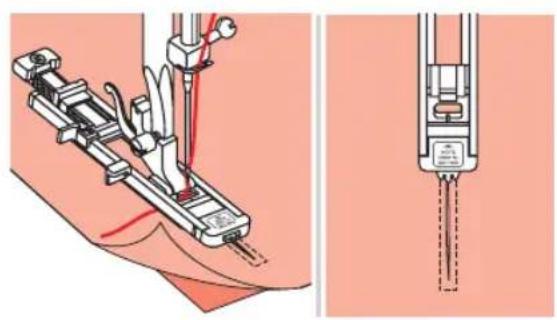

Knopflöcher auf elastischen Stoffen

• Bei Knopflöchern auf elastischen Stoffen mit Garneinlage arbeiten
• Knopflochfuss einsetzen und Garneinlage hinten am Nähfuss einhaken und unter dem Nähfuss durchführren. Die beiden Fadenenden auf die Fussvorderseite bringen, in die Rillen einlagen und sie vorübergehend verknoten. Nähfuss senken und mit Nahlen beginnen

• Stichbreite der Dicke des Beigarns anpassen

• Nach Fertigstellung an den Enden des Beigarns sorgfältigziehen,damit sie schon straff in den Raupen liegen und die Fadenenden anschliessend abschneiden

• Tipp: Stoffrückseite mit Vlies verstärken

Nahlen

Deutsch

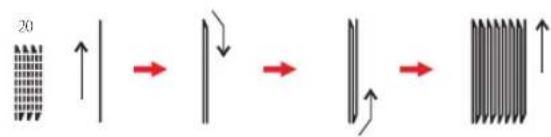

Stopfen mit Knopflochfuss

• Stick 20 wahlen
• Knopflochfuss ersetzen
  Den Oberstoff und die Unterlage zusammenheiten. Nadelposition wahlen

• Den Nähfuss auf den Mittelpunkt von Abriss senken

• Den Knopfhalter nach hinterziehen

• Knopfführplatte am Knopflochfuss auf die gewünschte Länge einstellen

Die Grosse von einer Stopfläche ist veränderlich. Die maximale Stichlänge ist 2.6 cm und die maximale Stichbreite ist 7 mm

a. Lange der Nahlinien
b. Breite der Stopfläche

Gewebe so platzieren, dass die Nadel in der Lage um 2mm vor der Stopfläche liegt
- Nähfuss und Nadel senken
- Hinweis: Die Vorderseite des Nährfusses beim Senken nichtziehen, da sonst nicht mit der richtigen Grösse genährt wird

Nahlen

41

• Knopflochfuss leicht nach vorneziehen. Knopflochhebel (1.) nach untenziehen und daraufuchten, dass er hinter dem Bügel (1.) liegt
• Das Oberfadenende in der linken Hand vorsichtig halten, dann mit Nahlen beginnen

• Es wird von hinteren nach vorne genährt

• Ist die zu stopfende Fläche zu gross, kann die eingestellte Stopfläche mehrmals ausgenährt werden (oder quer übernacht werden), um ein besüteres Nähergebnis zu erzielen

42 Nahlen

Deutsch

Freihandstopfen, -sticken und -monogramme

• Hebel zum Senken bzw. Hebden des Transporteurs auf Position (b) stellen, um den Transporteur zu senken

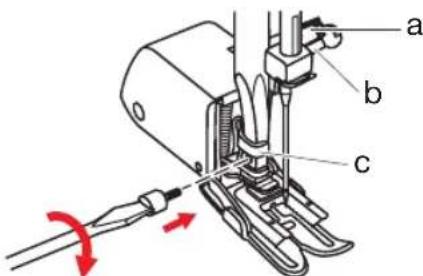

• Nähfusshalter entfern und Stopfuss einsetzen
• Hebel (c) muss hinter der Nadelbefestigungsschraube (d) liegen. Stopfuss von hinten mit dem Zeigefinger fest an den Halter drücken und Schraube (e) anziehen

Stopfen

Zuerst die Rissstelle einzel umnahlen (um die Gewebefaden zu sichern): Von links nach rechts mit beständiger Geschwindigkeit und schon regelmässig über die Rissstelle nahlen. Nähgut um ¼-Drehung drehen und die erste Stichlage übernahlen. Diesmal das Nähgut langsamer bewegen, damit zwischen den Faden keine grossen Lücken entstehen
- Hinweis: Freihandstopfen wird ohne Transporteur ausgeführlt (er ist versenkt). Das Nähgut wird mit den Händen transportiert. Man muss deshalb Nähgeschwindigkeit und Stofftransport in Übereinstimmung bringen
- Tipp: zum Stopfen einen Stick-/Stopfrahmen verwenden (nicht im Lieferumfang)

Nahlen

Sticken

Zickzackstich wahlen und Stichbreite nach Bedarf einstellen
- Dem Musterumriss entlang nahlen, indem der Stickrahmen entsprechend bewegt wird. Mit gleichmässiger Geschwindigkeit arbeiten
- Musterflächen von aussen nach innen füssen. Stiche dicht nebeneinander platzieren
- Durch Schnelleres Bewegen des Stickrahmens*) entstehen langere Stiche, durch langsameres Bewegen entstehen kürzere Stiche
- Nähende mit Vernahstichen fixieren durch Drucken der Taste «Automatisches Vernahen»

Monogramme

Zickzackstich wahlen und Stichbreite nach Bedarf einstellen
- Mit gleichmässiger Geschwindigkeit den Buchstaben nachnahen
- Nähende nach einem Buchstaben mit Vernahstichen fixieren durch Drücken Taste «Automatisches Vernahen»
*) Der Stickrahmen wird nicht zum Nahcomputer mitgeliefert. Er ist separat erhältlich.

Nahlen

= Nadel in Mitte

Reissverschluss einnahen

• Achtung: Reissverschlussfuss nur zum Nahlen mit der Nadel in der Mitte (= nach der Stichwahl die Stichbreite NICHTändern) und Geradstich verwenden! Bei Verwendung von anderen Sticharten und mit anderen Nadelpositionen als den empfohlenen, kann die Nadel auf den Nähfuss aufschlagen und brechen

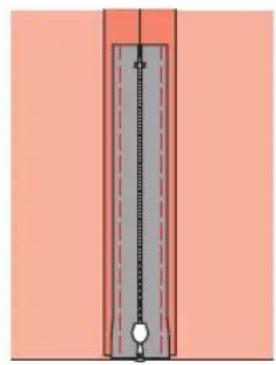

Beidseitig verdeckt eingesetzter Reissverschluss

• Reissverschlusssschlitz auf das Kleidungsstück heften
• Nahtzugabe auseinanderbügeln

• Reissverschluss mit der Vorderseite so nach unten auf die Nahtzugabe legen, dass die Zahnchen an die Nahtlinie stossen. Reissverschlussband heften

• Reissverschlussfuss einsetzen. Beim Nahlen der linken Reissverschlussseite die rechte Seite des Nahfuss Stegs am Halter befestigen
  Beim Nahlen der rechten Reissverschlussseite die linke Seite des Nährfussstegs am Halter befestigen

• Linke Reissverschlusshälte von oben nach unter einnahen

• Unten quer hinüber, dann die rechte Seite nahlen. Heftfaden hersausziehen und bugen

Nahlen

Einseitig verdeckt eingesetzter Reissverschluss

• Reissverschlusssschlitz auf das Kleidungsstück heften
  Auf die linke Nahtzugabe umbiegen. Rechte Nahtzugabe um 3 mm umbiegen

• Reissverschlussfuss einsetzen. Beim Nahlen der linken Reissverschlussseite die rechte Seite des Nährfussstegs am Halter befestigen. Beim Nahlen der rechten Reissverschlussseite die linke Seite des Nährfussstegs am Halter befestigen

• Linke Reissverschlussfalle von unter nach offen einnahen

• Nähgut auf die rechte Stoffseite wenden und unter quer hinüber, dann die rechte Reissverschlussseite nahlen

• Etwa 5 cm vor dem oberen Ende des Reissverschlusses anhalten. Heftfaden herausziehen und Reissverschluss offen. Naht fertig schliessen

Nahlen

Deutsch

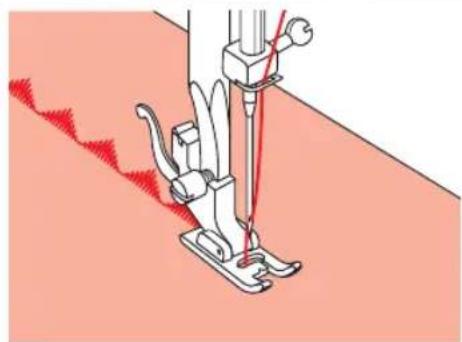

Raupennähte

• Raupennäthe und Dekorstiche mit dem Stickfuss nahlen. Dieser Nähfuss verfügt an der Fussunter-seite über eine ganzflächige Aussparung, die es ermöglich, problemlos über dicke Stichformationen, wie dichte Zickzackstiche, zu gleiten und den Stoff schon gleichmäßig zu transportieren
  Die Raupennahtstiche und Dekorstiche konnen selbst umgestaltet werden, indem die Stichlungen und -breiten verstellt werden. Am besten auf Stoffresten verschiedene Sticharten und Einstellungen ausprobieren
• Tipp: Beim Nahlen auf sehr leichten und dūnnen Stoffen, die Stoffrückseite mit Vlies verständen

Nahlen

Smoken

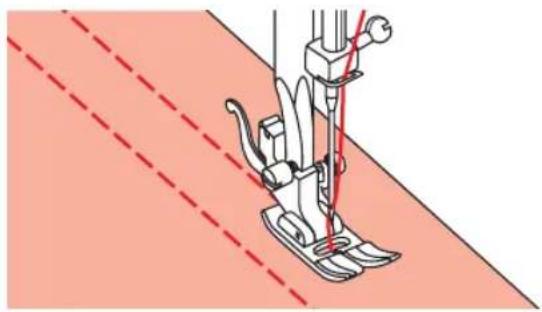

• Mit dem Allzweck-Nahfuss成龙 de Linien in Abstenden von 1 cm über die gesamte zu smokende Flache nahlen
• Fadenspannung auf unter «2» stellen

• Faden auf einer Seite zusammenverknoten

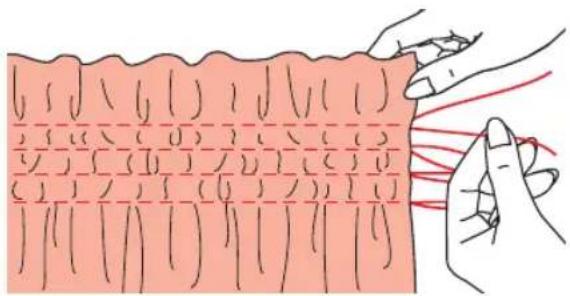

• An den Unterfadenziehen und die Faltchen gleichmassig vertellen.Faden auf der anderen.
  Seite fixieren

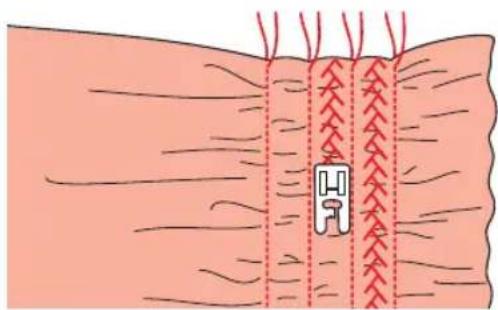

• Fadenspannung wieder auf «AUTO» stellen und allenfalls mit Dekorstichen zwischen den Gerad-stichlinien nahlen

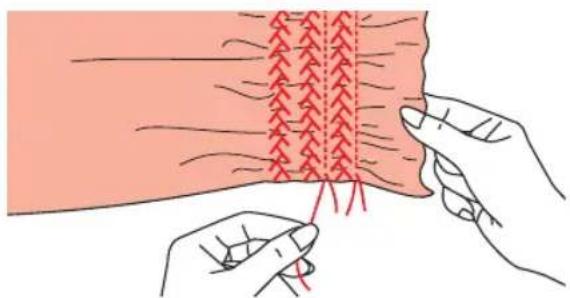

• Faden der Krauselstichlinien Herausziehen

Nahlen

Deutsch

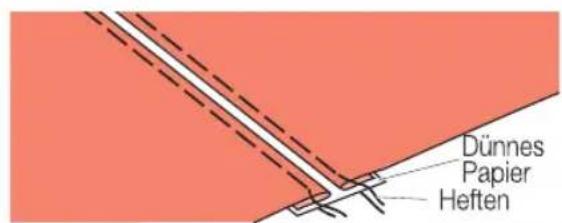

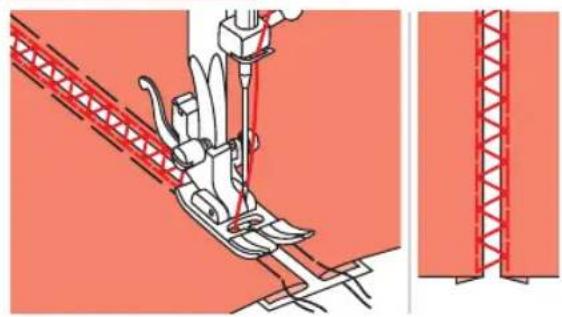

Fagotten

Umgebogene Kanten der Stoffteile mit einem Abstand von 4 mm auf ein Stück dünnes Papier oder wasserlösliches Vlies legen und heften
- Nähfussmitte auf die Mitte zwischen den beiden Stoffbruchkanten ausrichten und zu halten beginnen.
- Papier nach dem Nahlen entfern.

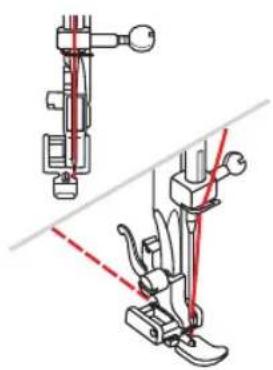

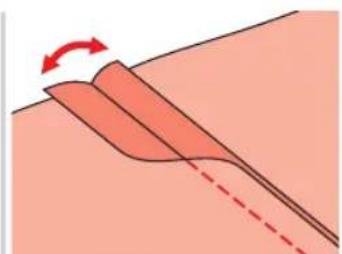

Patchworkstich

Die beiden Stoffteile rechte auf rechte Seite legen und mit Geradstich steppen
- Nahtzugaben öffen und flachbügen
- Nährfussmitte auf die Nahtlinie platzieren und die Nahtlinien übernahen

Nahen mit Zubehör

Zubehor (nicht im Preis inbegriffen)

Die auf den Seiten 50-56 beschrieben Spezial-Füsse sind nicht im Preis inbegriffen. Sie können beim MIGROS-Kundendienst bestellt werden. Die Doppelnadel kann in Mercerie-Geschäften gekauft werden.

Saumfuss

Kordelfuss

Quiltfuss

Krauselfuss

Rollenfuss

Obertransportfuss

Doppelnadel

Nahlen mit Zubehör

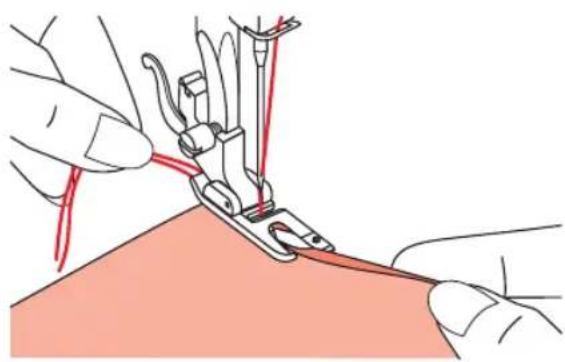

Schmalsäumen

• Der Saumfuss «K» ist nicht im Lieferumfang enthalten und kann über den Kundendienst bestellt werden
• Stoffkante etwa 3mm umbiegen und nochmals 3mm auf einer Lange von etwa 5cm der Stoffkante entlang umbiegen
• Handrad gegen sich drehen, bis die Nadel in den Saum einsticht, dann Nähfuss senken
  -Mehrere Stiche nahlen, dann Nahfuss hochstellen. Saum in die spiralformige Öffnung am Säumer einführen. Stoff darauf vorwarts und ruckwarts bewegen, bis der Saum einrollt
• Nähfuss senken und langsam nahren, damit die rohe Stoffkante schon von vorn in die Spirale des Säumers führen

Nahen mit Zubehör

Kordeln aufnahen

• Der Kordelfuss «M» ist nicht im Lieferumfang enthalten und kann über den Kundendienst bestellt werden
• Eine oder drei Kordeln übernahen für hübsche Strukturten auf Jacken oder Westen oder Borduren. Dazu kann Perlgarn, Strickwolle, Stickgarn, Kordel, Häkelgarn usw. verwendet werden
• Tipp: Nähvorgang zuerst auf Stoffresten auspro-bieren

Einzelschnur aufnahen

• Muster auf den Stoff aufzeichnen. Schnur von rechts in die mittlere Rille am Kordelfuss einlagen. Schnur etwa 5 cm hinter dem Nähfuss hervorziehen. Die Rillen unter dem Nähfuss halten die Schnur am wichtigen Ort während sie übernacht wird
• Stich auswahlen und Stichbreite so einstellen, dass die Stiche gerade über die Schnur reichen. Nähfuss senken und langsam nahen, damit die Schnur dem Muster entlangführren

Dreifachschnur aufnahen

• Nähfaden nach links schiben und drei Schnüre in die Rillen unter dem Nähfuss einlagen. Etwa 5 cm jeder Schnur hinter dem Nähfuss hervorziehen
  Gewündtes Stichmuster auswahlen und Stichbreite so einstellen, dass die Stiche gerade über die Schnüre reichen. Nähfuss senken und langsam nahen, damit die Schnüre dem Muster entlang führen

52 Nahlen mit Zubehor

Deutsch

Quilten

• Der Quiltfuss «P» ist nicht im Lieferumfang enthalten und kann über den Kundendienst bestellt werden
• Kantenlineal wie abgebildet in den Nährfusshalter einfahren und auf die gewünschte Breite einstellen
• Erste Reihe nahlen und Stoff verschiben. Alle weiteren Reihen so nahlen, dass das Lineal jeweils entlang der vorherigen Nährlinie verlauft

Muschelstich

Auf der Saumlinie nahlen
- Stoff dicht der Nährlinie entlang abschreiben. Darauf achten, dass der Nahrfaden nicht mitgefassst wird
- Tipp: Stickschere verwenden

Nahen mit Zubehör

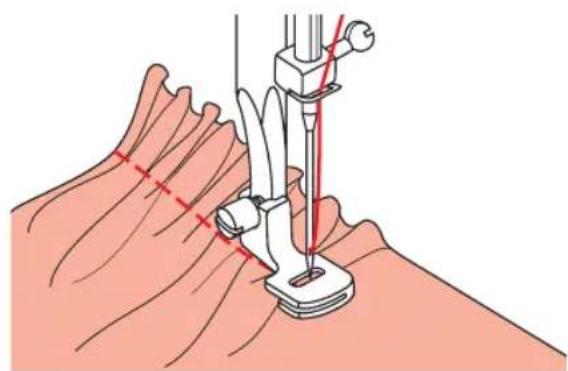

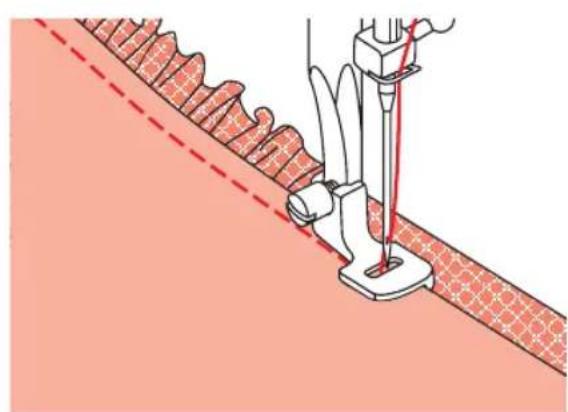

Krauseln

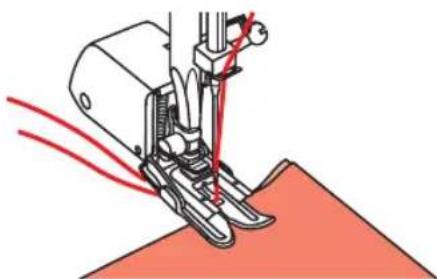

• Der Krauselfuss ist nicht im Lieferumfang enthalten und kann über den Kundendienst bestellt werden.

Krauseln

• Nähfusshalter entfern und Krauselfuss einsetzen. Fadenspannung auf unter «2» stellen
• Den zu kräuselnden Stoff rechts unter den Nähfuss legen. Einmal durchsteppen, bzw die Stoffkante parallel zur rechten Fusskante laufen halten
• Der Stoff wird nun automatisch gefältelt. Für leichte bis mittelschwere Stoffe geeignet

Krauseln und gleichzeitiges Annahen an ein glattles Stoffstück

• Der Krausler weist unter einen Einsatz auf (doppelte Sohle). Damit kann der ganz unter durchlaufende Stoffteil gekräuselt und direkt an den im Einsatz durchlaufenden glatten Teil genährt werden (z.B. Rockbund)
• Nähfusshalter entfern und Krausler einsetzen.
• Zu krauselinden Stoff mit der Vorderseite nach oben unter den Nähfuss legen.
• Obere Stofflage (bleibt ungekräuselt) mit der Vorderseite nach unten in den Fussenchnitt legen.
• Die beiden Stofflagen wie abgebildet führen.

Hinweise:

Um die gewünschte Krauselstarke Herauszufinden, proben Sie am besten über je etwa 25 cm Lange am Stoff, Borduren oder Gummiband. So konnen Einstellungen je nach Wunsch einfacher vorgenommen werden. Immer am gleichen Stoff und im gleichen Fadenlauf wie nachher am Projekt proben. Krauseln im Querfadenlauf ergibt hübshere Falten als auf dem Langsfaden
- Nahlen Sie langsam bis mittelschnell, um den Stoff better im Griff zu haben

54 Nahlen mit Zubehör

Deutsch

Rollenfuss

Leder- und Blachen nahlen (benötigt Zusatzfuss)

FürtheseAnwendungisteinRollenfusserforderlich, derbeimKundendienstbezogenwerdenkann(nicht im Lieferumfang).

Der Rollenfuss ermöglicht einen besseren Transport von Leder und Blachenmaterial.

• Rollenfuss einsetzen
• Blache oder Leder unter Fuss legen und Fuss absenken
  -BeimNahen nicht anLeder oder Blacheziehen

Hinweis:

• Je nach Material geeignete Nadel wahlen (siehe Übersicht auf Seite 63)

Nahen mit Zubehör

Obertransportfuss (Zubehör)

• Der Obertransportfuss ist nicht im Lieferumfang enthalten und kann über den Kundendienst bestellt werden
• Generell zuerst ohne Obertransportfuss versuchen zu nahren. Er sollte erst eingesetzt werden, wenn notwendig
• Mit üblichen Nährflüssen ist der Stoff leichter zu führen und man hat eine bessere Sichte auf den Nähbereich. Dieser Nähcomputer bietet hervorragende Stichqualität auf sehr vielen Stoffen von zarten Chiffons bis mehrlagigen Jeansstoffen
• Mit dem Obertransportfuss wird der Transport der oberen und unteren Stofflagen ausgeglichen und er hilft beim exakten Zusammennahmen von Karos, Streifen und Mustern. Er dient auch einem regelmässigen Stofftransport auf sehr schwierigen Stoffen
• Nähfusshebel haben, um Nähfussstange hochzustellen

• Schraube an der Nährfussstange entfernen (im Gegenahrzeigersinn drehen) und Nährfussalter wegnehmen

• Obertransportfuss wie folgt befestigen:

• Arm (a) passt über die Nadelbefestigungsschraube und Nadelstange (b)
• Befestigungskopf aus Plastik (c) von links nach rechts an der Nährfussstange befestigen
• Nanhfussstange senken
• Schraube wieder an der Nährfussstange festschrauben (im Uhrzeigersinn)
• Sicherstellen, dass beiden Schrauben (an der Nadelund Nährfussstange) wieder fest angezogen sind
• Unterfaden heraufholen und Unter- wie Oberfaden hinter den Obertransportfussziehen

Nahlen mit Zubehör

Zwillingsnadel

Die Zwillingsnadel ist nicht im Lieferumfang enthalten

Zwillingsnadel einsetzen

• Hinweis: Bei Verwendung von Zwillingsnaden solle immer der Allzweck-Nahfuss verwendet werden, undzar ungeachtet der Nahmethode.Nur Zwillingsnaden mit max.2 mm Zwischennadelabstand verwenden
  -BeimEinfadeln den Anleitungenwie üblich folgen und den horizontalen Garnrollenstift benutzen

• Linke Nadel von Hand einfaden
  Den zweiten Spulenhalter (mit den Zubehörteilen mitgeliefert) in die Öffnung oben am Gerät stecken. Faden durch die restlichen Punkteziehen, die Fadenführung über der Nadel auslassen und Faden durch die rechte Nadel führen

• Jede Nadel getrennt einfadenin

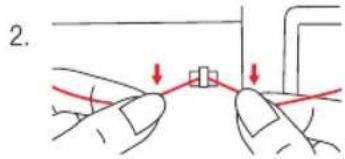

• Hinweis: Die zwei Faden, die zum Einfadeln der Zwillingsnadel gebraucht werden, sind vom gleichen Gewicht. Sie können eine oder zwei Farben benutzen
  Vor dem Nahlen muss mit dem Handrad überprüft und sichergestellt werden, dass die Nadel die Stichplatte nicht berührt
  Mit Zwillingsnadeln immer mit langsamer Geschwindigkeit nahlen, um schonene Nähergebnisse zu erhalten

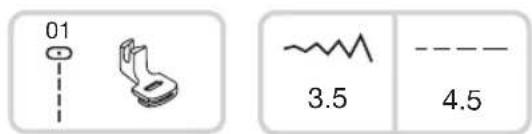

• Stichart wahlen und mit Nahlen beginnen. 01-16, 21-40 konnen gebraucht werden. Zwei Stichlinien werden miteinander parallel genaht
• Hinweis: Beim Nahlen mit Zwillingsnadeln immer langsam vorgehen und mit langsamer Geschwindigkeit nahlen, um schonene Nahergebnisse zu erzeugen

Reinigung

Reinigung

Vor jeder Reinigung Netzsteckerziehen!

Die Ansammlung von Fusseln und Fadenresten im Greifer- und Transporteurbereich beeinträchtigen das einwandfrei Funktionieren der Maschine. Maschine regelmässig kontrollieren und reinigen. Wir empfehlen Ohnen, die Nahmaschine regelmässig durch unseren Kundendienst warten zu halten.

Das Gehäuse mit einem leicht feuchten Tuch abwischen.

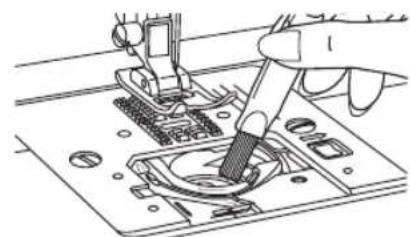

Greiferhalterung

• Greiferdeckel entfernen und Spulenkapsel herausnahmen

• Greiferhalterung mit Pinsel reinigen

Greiferbahn und Transporteur

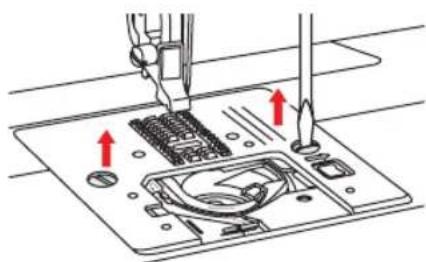

1. Nadel, Nährfuss und Nährfusshalter entfernen. Greiferdeckel entfernen und Spulenkapsel herausnahmen. Schraube an der Stichplatte entfernen und Stichplatte hersausnahmen.

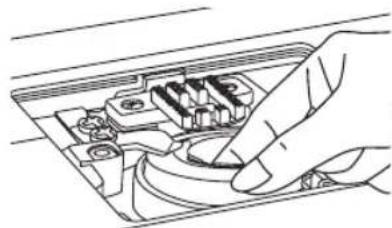

1. Spulenkapsel anheben und hersausnehmer.

58

Reinigung

Deutsch

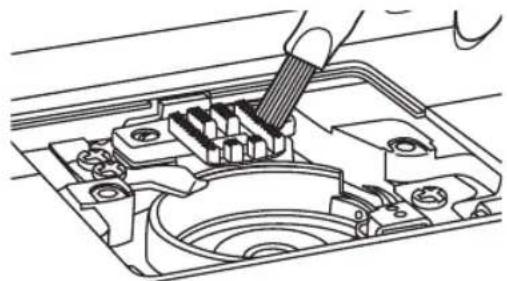

1. Greiferbahn, Transporteur und Spulenkapsel mit Pinsel reinigen. Man kann dazu auch ein weiches, trockenes Tuchnehmen.

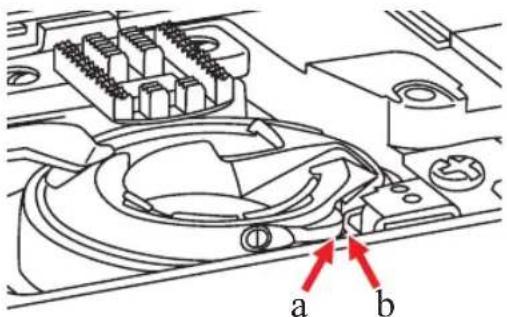

1. Spulenkapsel wieder in die Greiferbahn legen, sodass die Greiferspitze (a) am Stopper (b) wie abgebildet anliegt.

Aufbewahrung

Bei Nichtgebrauch des Gerätes immer Netzstecker beidseitigziehen.Verwenden Sie die mitgelieferte Staubschutzhülle.

Bewahren Sie die Nahmaschine an einem trockenen und für Kinder unzugänglichen Ort auf.
Wird das Gerät langere Zeit nicht benutzt, sollte das Gerät vor übermässigem Staub, Schmutz oder Feuchtigkeit geschützt werden.

Störungen

Warnfunktionen/Fehler

Piepstone

• Bei korrekker Anwendung ertont 1 Piepston
• Bei falscher Anwendung ertönen 3 Piepstone
• Falls ein Problem auftritt und die Nähmaschine nicht nahlen kann, ertönen 3 Piepstone Mögliche Ursachen:
• Maschine auf Spulen gestellt; Spulerstift wieder nach LINKS drücken (siehe auch Seite 13)
• Faden verdrecht oder verklemmt (kann durch falsches Einfadeln hervorgerufen werden)
• weitere Fehler- und Lösungsmöglichkeiten finden Sie ab Seite 60
• Sobald das Problem gelöst worden ist, näht die Maschine weiter

• Achtung: Die Maschine hat einen Sicherheits-schalter. Dieser schaltet die Maschine komplett aus, wenn die Nadelbewegung blockiert und der Fussenlasser weiter betätig wird. Eine Nadelblockade kann z.B. durch Störungen im Bereich der unteren Fadenspule hervorgerufen werden
• Maschine mit Netzschalter (25.) ausschalten (Pos. «O») und nach ein paar Sekunden wieder einschalten (Pos. «●»)

Störungen

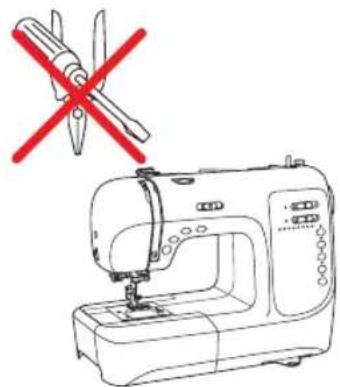

Reparaturen am Gerät dürfen nur durch den MIGROS-Service durchgeführt werden. Durch nicht fachgerechte Reparaturen konnen Gefahren für den Benutzer entstehen.

Bei unfachgerechten Reparaturen kann keine Haftung für eventuelle Schäden übernommen werden. In dieser Fall erlischt auch der Garantieanspruch.

Falls Sie eine Störung mit Hilfe der folgenden Übersicht nicht selbst beheben konnen, wenden Sie sichitte an den telefonischen Beratungs Dienst Tel. [phone] oder per Fax [phone] (Mo, bis Fr. von 8.00 - 12.00 und 13.30 - 17.00 Uhr).

Wichtig: Bei Störungen, defektem Gerät oder Verdacht auf Defekt nach einem Sturz sofort Netzsteckerziehen.

Störung	mögliche Ursache	Fehlerbehebung	Seite
Maschine piepst 3x beim Drücken einer Taste	- Maschine ist auf Spulbetrieb eingestellt	- Spulerstift nach LINKS drücken	13
Maschine nähnt nur drei Stiche und stoppt dann	- Maschine ist auf automatisches Vernahen eingestellt	- Taste automatisches Vernahen drücken	20, 25
Fadenspannung stimmt nicht und lässt sich nicht einstellen oder Faden reisst	- Unterfaden ist falsch eingefädelt	- Neu einfädeln und Einfädel-kontrolle durchführren	15 und 19
	- Oberfaden falsch eingefädelt	- Neu einfädeln	16
Nadel stoppt nach dem Nüssen unten	- Nadelposition hochtief eingeschaltet	- Taste Nadelposition hochtief drücken	21
Nadel bewegt sich nicht und Motor tört	- Spulfunktion eingeschaltet	- Spulenwickelstift nach links schwenken	14
Oberfaden reisst	- Faden ist falsch eingefädelt	- Faden neu einfädeln	16
	- Fadenspannung ist zu stark	- Fadenspannung reduzieren (kleinere Nummer einstellen)	30
	- Faden ist zu dick	- Nadelstärke erhöhen	63
	- Nadel ist nicht richtig montiert	- Nadel neu montieren (flache Seite nach hinten)	9
	- Faden hat sich um den Spulen-halter gewickelt	- Spule abnehmer und Faden abwickeln	16
	- Nadel ist beschädigt	- Nadel ersetzen	9

Störungen

Störung	mögliche Ursache	Fehlerbehebung	Seite
Unterfaden reisst	- Spulenkapsel ist falsch eingelegt	- Spule richtig einlagen (im Ge-genuhrzeigersinn)	15
	- Unterfaden falsch eingefädt	- Neu einzeln und Einfadelkon-trolle durchführten	19
	- Die Spule ist unregelmäßig oder zu satt gewickelt	- Faden neu auf Spule wickeln	13
	- Die Spulenkapsel ist ver-schmutzt	- Spulenkapsel reinigen	57
Fehlstiche	- Die Nadel ist falsch montiert	- Nadel neu montieren (flache Seite nach hinten)	9
	- Die Nadel ist krumm oder stumpf	- Neue Nadel montieren	9
	- Die Nadelgrösse ist falsch	- Die richtige Nadel wahren	63
	- Der Nährfuss ist nicht richtig eingesetzt	- Nährfuss richtig einsetzen	12
Lose Stiche	- Faden ist nicht richtig eingefädt	- Faden richtig einzeln	16-19
	- Fadenspule ist nicht richtig eingefädt	- Spule neu einzeln	13
	- Nadel-/Stoff-/Fadenkombi-nation ist falsch	- Kombination anpassen	63
	- Die Fadenspannung ist falsch	- Fadenspannung korrigieren	30
Nadelbruch	- Fuss liegt beim Nähen nicht horizontal auf dem Stoff	- Der Fuss muss während dem Nähen immer horizontal auf den Stoff aufliegen, da sonst die Nadel auf dem Fuss oder der Stichplatte aufschlägt	28
	- Während des Nähens wurde der Stoff gezogen	- Stoff nie ziehen, da sonst Nadel verbogen wird und auf dem Fuss oder der Stichplatte aufschlägt	28
	- Die Nadel schlägt auf den Nährfuss	- Richtigen Nährfuss und Stich wahren	23
	- Die Nadel ist falsch montiert	- Nadel neu montieren (flache Seite nach hinten)	9
	- Nadel- und Fadengrösse für Stoff ungeeignet	- Richtige Nadel und Fadengrösse wahren	63
Sticheziehen sich zusammen	- Die Nadelträke ist zu gross	- Nadelträke reduzieren	63
	- Stichlänge falsch eingestellt	- Stichlänge neu einstellen	22
Die Stiche und der Transport sind ungleichmässig	- Fadenqualität ist zu schlecht	- Bessere Fadenqualität verwenden	63
	- Fadenspule ist falsch eingefädt	- Fadenspule neu einzeln	16-18
	- Während des Nähens wurde am Stoff gezogen	- Beim Nähen nicht am Stoffziehen	28

62 Störungen

Störung mögliche Ursachefte	Seite	Fehlerbehebung	Seite
Die Maschine ist laut/läuft schlecht	- Staub oder Öl im Greiferbereich oder bei der Nadelstange	- Greifer und Nadelstange reinigen 57	57
	- Die Nadel ist beschädigt - Nadel ersetzte		9
Transporteur funktioniert nicht	- Transporteur versenkt - Transporteur wiedereistellendeinstellen	29
Nadel bewegt sich nicht und Motor tört	- Spulfunktion eingeschaltet - Spulenwärkeleihirnachstinksach linkschwenken	14
Maschine nähnt nur langsam	- Geschwindigkeitsregler auf Minimum gestellt	- Geschwindigkeitsregler nach rechts schieren	111, 211

Nadel-/Fadentabelle

Nadelträke (Nadelsystem: 130/705H)	Stoffart Fadensorte	Fadensorte
65-75 (9-11)	Feine Stoffe: Feiniee Baumwolle, Voile, Serge, Seide, Musselin, Quia-na, Interlock, Baumwollstricksache, Tricot, Jersey, Krepp, gewebter Polyester, Rock- und Blusenstoff	Feiner Baumwollfadem, Nylom- oder Polyesterfadem
80 (12)	Mittlere Stoffe: Baumwolle, Satim, Segeltuch, Doppelstricksache, fei-ne Wolle	Die meiistem Fädtem weisen ein eem mittltere Dicke auf und sind für diese Stoffe umd Nadelträkem geigretetvorzugsweise wirdi Polyesterfadem für Synthetikstoff und Baumwollfadem für Naturstoff vermawdet. Ober- und Unterfaden sollte immer geeitch seim.
90 (14)	Mittlere Stoffe: Baumwollstegeel-tuch, Wolle, clöbbie Sticksaeharen, Frottée
100 (16)	Dicke Stoffe: Leiwaadd, Wolle, Zelt- und Steppstoffe, Jeans, Polis-termaterial (fein bis mittel)
110 (18)	Dicke Stoffe: Dicke Wolle, Mantel-stoff, Polstermaterial und Vinyl	Dicker Fadem, Teppichfaden

Wichtig: Je schwerer der Stoff, je dicker der Faden,esto stärk er solte die Nadel sein.

Nadelstände BeschreibungsStoffartung		Stoffart
HxA1	Scharfe Standardnadel. Schwach	Naturstoff: Wolle, Baumwolle, Seide,Quina usw., Nicht für Doppelstricksacken
15x1	bis stark. 65 (9) bis 110 (18)
100	Jeansnadel Jeans, Blachen, harte und dikesStoffehen, harte und dicke Stoffe
100	Ledernadel	Leder, Darf nicht für andere Stoffeverwendung wenden
15x1/705H(SUK)	Kugelspitznadel 65 (9) bis 110 (18)	Leder, Vinyl, Polster (Ohre istGLOSS alsdie der dickem Standardnadel!)

Hinweise: Nadel wechsel auf Seite 9

Entsorgung

Ausgediente Geräte bei einer Verkaufsstelle zur kostenlosen, fachgerechten Entsorgung abgeben
- Geräte mit gefährlichem Defektsofar entsorgen und sicherstellen, dass sie nicht mehr verwendet werden können
Geräte nicht mit dem Hauskehrcht entsorgen (Umweltschutz!)

Technische Daten

Nennspannung 100 - 240 Volt/ 50 Hz	100 - 240 Volt/ 50 Hz
Nennleistung - Maschine 70Wathine	70 Watt
Abmessungen - Griff eingeführtige Aktieltop 295 x 180 mm (B x H x T). 405 x 295 x 180 mm (B x H x T)
Kabellänge - Netzkabel ca. Naßzklabel	ca. 1.7 m
- Fussantlasserkabel ca. 1.5 m	ca. 1.5 m
Gewicht - Maschine ca. 5.8 Kirschchine	ca. 5.8 kg
Material Aluminium / Kunststoff	Aluminium / Kunststoff
Bedienungselemente - Nettohaltene Ein/Aus/Vorhanden	vorhanden
- Fussantlasser und Regler für Nährgasstimmigkeit	vorhanden
Anzeigelemente - Kontrollanlagegeleistete Leuchten	LED-Leuchten
= Nährlicht	LED-Leuchte
Greifersystem	Horizontalgreifer
Nadelsystem	130/705H
Funkentstört	nach EU-Richtlinie
TÜV geprüft	ja
M-Garantie	2 Jahre

Im Interesse der technischen Weiterentwicklung sind Konstruktions- oder Ausfuhrungsänderungen am Gerat vorbehalten.

MIGROS

MIGROS-GENOSSENSCHAFTS-BUND, CH-8031 Zürich

Detaillierte Stichübersicht

Stichart				Stichtänge (mm) FunktionStichbrite (mm)
		Automat.	Manuell	Automat.	Manuell	Nahuuss	Rückwerts	Verständigung
Nutzstiche	01 0----	3.5	0.0~7.0	2.5	0.0~4.5	T	●	●
	02 0----	0.0	0.0~7.0	2.5	0.0~4.5	T	●	●
	03 0===	3.5	0.0~7.0	2.5	1.0~3.0	T	●	●
	04 0----	3.5	1.0~6.0	2.5	1.0~3.0	T	●	●
	05 0----	3.5	0.0~7.0	2.5	1.5~3.0	T	●	●
	06 0A	5.0	0.0~7.0	2.0	0.3~4.5	T	●	●
	07 0A	5.0	2.0~7.0	1.0	0.3~4.5	T	●	●
	08 0A	5.0	2.5~7.0	2.5	1.0~3.0	T	●	●
	09 0A	5.0	3.5~7.0	2.5	1.0~3.0	E	●	●
	10 111	5.0	2.5~7.0	2.5	1.0~3.0	T	●	●
	11 111	3.5	2.5~7.0	2.0	0.5~4.5	F	●	●
	12 111	3.5	2.5~7.0	1.0	0.5~4.5	F	●	●
	13 111	3.5	2.5~7.0	2.5	1.5~3.0	T	●	●
	14 111	5.0	2.5~7.0	2.5	1.0~3.0	T	●	●
	15 111	7.0	2.5~7.0	2.5	1.0~3.0	A	●	●
	16 111	5.0	2.5~7.0	2.5	1.0~3.0	A	●	●
Knopflochstiche	17 111	5.0	2.5~7.0	0.5	0.3~1.0	D
	18 111	5.0	2.5~5.5	0.5	0.3~1.0	D
	19 111	7.0	5.5~7.0	0.5	0.3~1.0	D
Stopfen	20 111	7.0	3.5~7.0	2.0	1.0~2.0	D
Satinstiche	21 111	7.0	2.5~7.0	0.5	0.3~1.0	A	●	●
	22 111	7.0	2.5~7.0	0.5	0.3~1.0	A	●	●
	23 111	7.0	2.5~7.0	0.5	0.3~1.0	A	●	●
	24 111	7.0	2.5~7.0	0.5	0.3~1.0	A	●	●
	25 111	7.0	2.5~7.0	0.5	0.3~1.0	A	●	●
Querstiche	26 111	5.0	2.5~7.0	2.5	1.0~3.0	A	●	●
	27 111	4.0	3.0~7.0	1.0	1.0~3.0	A	●	●
	28 111	6.0	5.0~7.0	1.0	1.0~3.0	A	●	●
Dekorstiche	29 111	5.0	3.0~7.0	3.0	1.5~3.0	A	●	●
	30 111	7.0	3.0~7.0	2.0	1.0~3.0	T	●	●
	31 111	7.0	2.5~7.0	2.0	1.0~3.0	T	●	●
	32 111	5.0	2.5~7.0	2.5	1.5~3.0	T	●	●
	33 111	7.0	2.5~7.0	1.5	1.0~3.0	A	●	●
	34 111	7.0	2.5~7.0	2.5	1.0~4.5	T	●	●
	35 111	5.0	3.5~7.0	1.0	1.0~3.0	A	●	●
	36 111	7.0	2.5~7.0	3.0	2.0~3.0	A	●	●
	37 111	6.0	2.5~7.0	2.0	1.5~3.0	A	●	●
	38 111	7.0	2.5~7.0	2.5	1.5~3.0	A	●	●
	39 111	5.0	2.5~7.0	2.0	1.0~3.0	T	●	●
	40 111	5.0	2.5~7.0	2.0	1.0~3.0	T	●	●

Der rot markierte Teil der unten abgebildeten Stichtarten bezeichnet einen Rapport jeder Stichtart.

66 Notizen

Notizen

67

Deutsch

Index

	Seite		Seite
Anschiebetisch	26/27	Oberfaden einfädeln	16
Aufbewährung	58	Oberfadenspannung einstellen	30
		Obertransportfuss	55
Blindsbaum	35	Reinigung	57
Entsorgung	64	Reissverschluss einnahen	44
		Rückwärts nahren	20
Faden abschreiben	26	Saumfuss	50
Faden einfädeln	16-19	Sicherheitsvorschriften	2
Fadenspannung	30	Stichwahl	22
Fadenspule einsetzen	13	Stickfuss	46
Fadentabelle	63	Stopfen mit Knopflochfuss	40
Fehlerhafte Nadeln	9	Stopfen mit Stopfuss	42
Fussenlasser	11	Störungen	59
Geradestich	31	Technische Daten	59
Geschwindigkeitsregler	11, 21	Transporteur reinigen	38
Greifer reinigen	57	Transporteur senken/anheiten	25
Kantenlineal einsetzen	52	Uebersicht der Geräte- und Bedienteile	4
Knöppe annahen	36	Übersicht der Zubehörteile	5
Knopflcher nahren	37	Unterfaden einfädeln	15
Kordel aufnahen	51	Unterfaden hereaufholen	19
Kräuseffuss	53	Unterfaden spulen	13
Kurzanleitung	6
Maschine an Stromnetz anschliessen	10	Wartung	57
Nadel-/Fadentabelle	63	Zickzackstiche	32
Nadel einsetzen	9	Zubehör	5
Nähfuss abnehmer	12	Zweistufen-Nähfusshebel	26
Nähfuss einsetzen	12
Nähfussalter montieren	12
Netz- und Nährlicht-Schalter	11
Nutzstiche	32

D Garantie

2 Jahre M-Garantie
2 ans M-garantie
2 anni M-garanzia

Die MIGROS übernimmt während zwei Jahren seit Kaufabschluss die Garantie für Mangelfreiheit und Funktionsfähigkeit des von Ihnen erworbenen Gegenstandes.

Die MIGROS kann die Garantieleistung wahlweise durch kostenlose Reparatur, gleichwertigen Ersatz oder durch Rückerstattung des Kaufpreises erbringen. Weitere Ansprüche sind ausgeschlossen.

Nicht unter die Garantie fallen normale Abnutzung sowie die Folgen unsachgemäßer Behandlung oder Beschädigung durch den Käfer oder Drittpersonen sowie Mängel, die auf ässere Umstände zurückzuführen sind.

Die Garantieverpflichtung erlischt bei Reparaturen durch nicht MIGROS-autorisierte Servicestellen. Garantieschein oder Kaufnachweis (Kassabon, Rechnung)itte sorgfältig aufbewahren. Bei Fehlen desselben wird jeder Garantieanspruch hinfällig.

5 JAHRE SERVICE-GARANTIE
5 ANS DE SERVICE APRES-VEN
5 ANNI DI GARANZIA DI SERVIZI

Die MIGROS garantiert während fünf Jahren den Service. Reparatur- oder pflegebedürftige Geräte werden in jeder Verkaufsstelle entgegenommen.

M-INFOLINE

0848 84 0848

www.migros.ch

Für Fragen zur Nahmaschine können Sie sich an unseren Beratungsdienst wenden:

052 742 08 09 von Montag bis Freitag

08.00-12.00 Uhr und 13.30-17.00 Uhr.

Haben Sie weitere Fragen? Die M-Infoline hilft Ihnenerne weiter unter der Tel.-Nr.: 0848 84 0848:

Montag bis Freitag 08.00 - 18.30 Uhr

Samstag 08.30-17.30

(8 Rp./Min. 08.00 - 17.00 Uhr, 4 Rp./Min von 17.00 - 18.30 Uhr und Samstag).

www.migros.ch/kontakt

V01/13/10 Änderungen vorbehalten / Sous réserve de modifications / Con riserva di modifiche

021H1A0702(DE) Apr/10

M22 En Vogue(H10A)
