BEDIENUNGSANLEITUNG WineControl 610 CASO

Dokument-Nr.: 610 05 09

© 2009 Braukmann GmbH

1 Bedienunganleitung. 7
1.1 Allgemeines 7
1.2 Informationen zu dieser Anleitung 7
1.3 Warnhinweise 8
1.4 Haftungsbeschränkung 9
1.5 Urheberschutz 9

2 Sicherheit 10

2.1 Bestimmungsgemäß Verwendung 10
2.2 Allgemeine Sicherheitseinweise 11
2.3 Gefahrenquellen 12
2.3.1 Verbrennungsgefahr 12
2.3.2Gefahr durch elektrischen Strom 12

3 Inbetriebnahme 13

3.1 Sicherheitschinweise 13
3.2 Lieferumfang und Transportinspektion 13
3.3 Auspacken 13
3.4 Entsorgung der Verpackung 13
3.5 Elektrischer Anschluss 14

4 Aufbau und Funktion 15
4.1 Gesamtübersicht 15
4.2 Typenschild 15
5 Bedienung und Betrieb 16
6 Reinigung und Pflege 17
6.1 Sicherheitshinweise 17
6.2 Reinigung 17
7 Störungsbehebung 18
7.1 Fehlerbehebung 18
7.2 Sicherheitshinweise 18
8 Entsorgung des Altgerätes 18
9 Garantie 19
10 Technische Daten 19

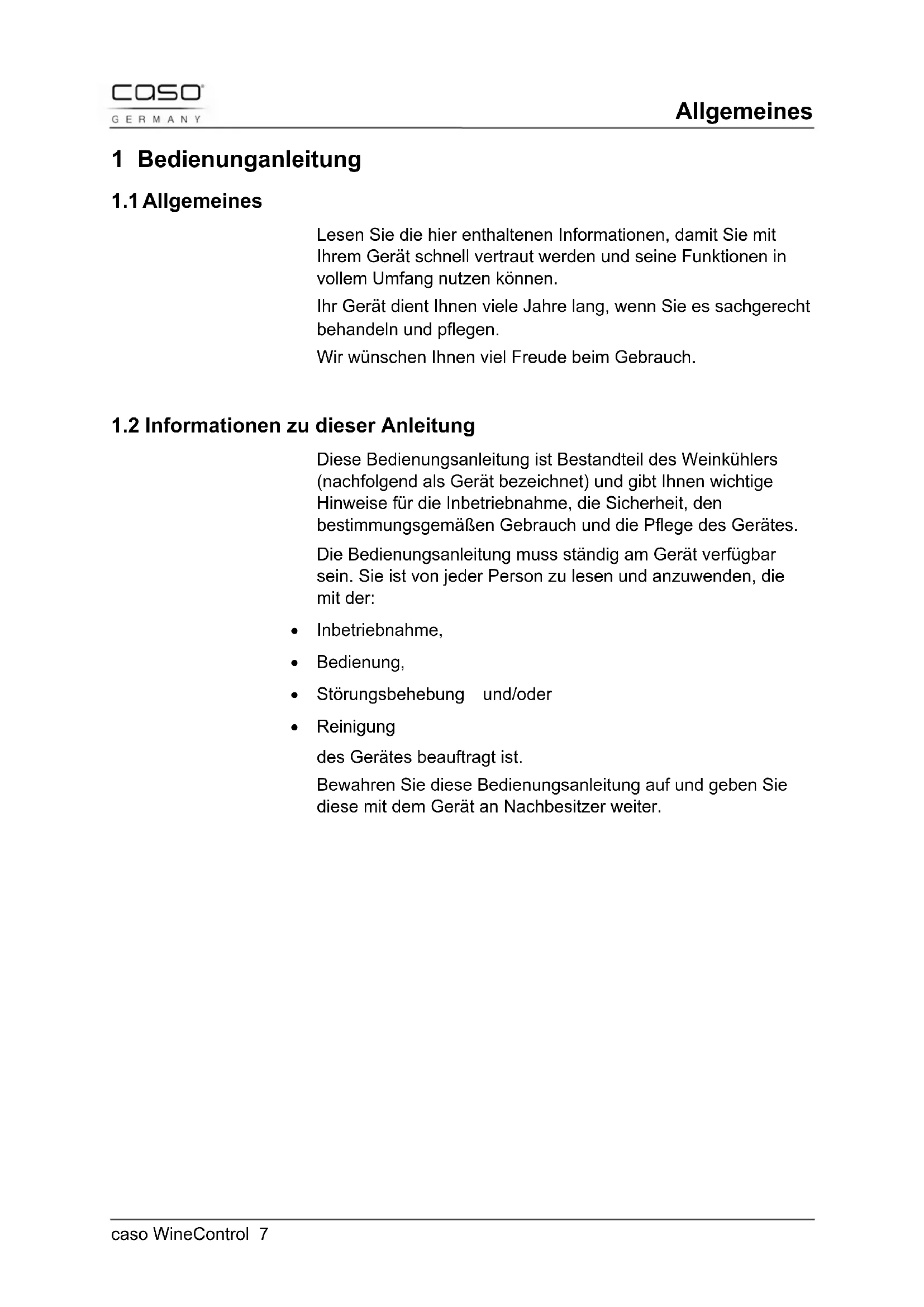

1 Bedienunganleitung

1.1 Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen weitere Jahre lang, wenn Sie es sachgerecht behandeln und pflegen.

Wir wünschen Ihnen viel Freude beim Gebrauch.

1.2 Informationen zu dieser Anleitung

These Bedienungsanleitung ist Bestandteil des Weinkühlers (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Gerätes.

Die Bedienungsanleitung muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der:

Inbetriebnahme,
Bedienung,
Störungsbehebung und/oder
Reinigung

des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.3 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

AGEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, führt this zum Tod oder zu schweren Verletzungen.

Die Anweisungen in thisem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNING

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann this zu schweren Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann this zu leichten oder gemäßigen Verletzungen führen.

Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.4 Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen.

Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
• Nicht bestimmungsgemäßer Verwendung
• Unsachgemäß Reparaturen
• Technischer Veränderungen
• Verwendung nicht zugelassener Ersatzteile

Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.5 Urheberschutz

These Dokumentation ist urheberrechtlich geschützt.

Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfaltung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, besteht sich die Braukmann GmbH vor.

Inhaltliche und technische Änderungen vorbehalten.

2 Sicherheit

In diesen Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßiger Gebrauch kann jeder zu Personen und Sachschäden führen.

2.1 Bestimmungsgemäß Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum Kühlen oder Wärmen von in Flaschen abgefülltem Wein konzipiert. Es ist für die Aufnahme von Flaschen mit einem Durchmesser von 90 mm oder weniger geeignet. Der angenehmste Geschmacklässt sich durch das Einstellen des Geräts auf die gewünschte Kuhl- bzw. Heiztemperatur erreichen. Der Weinkühler ist auch hervorragend zum Kühlen von Softdrinks oder Flaschenbier geeignet. Der zulässige Temperaturbereich ist 5^ C - 50^ C.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

WARNING

Gefahr durch nicht bestimmungsgemäß Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgeben.

Das Gerä ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschrieben Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise:

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Bei Beschädigung der Anschlussleitung muss eine neue Anschlussleitung durch eine autorisierte Fachkraft installiert werden.
Personen, die aufgrund ihrer körperlichen, geistigen oder motorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedieren, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht.
Das Gerät während des Betriebes nicht unbeaufsichtigt halten.
Stellen Sie sicher, dass das Verlängerungskabel sorgfältig verlegt ist, so dass man nicht darüber stolpert.
Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen.
- Eine Reparatur des Gerätes während der Garantiezeit damit nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Defekte Bauteile)dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
Das Gerät muss nach der Verwendung geleert und gründlich getrocknet werden.
Ziehen Sie nicht an der Anschlussleitung und tragen Sie das Gerät nicht an der Anschlussleitung.

2.3 Gefahrenquellen

2.3.1 Verbrennungsgefahr

WARNING

Die mit thisem Gerät erhitzten Flaschen sowie die Innenfläche des Gerätes konnen sehr heißt werden.

Beachten Sie die folgenden Sicherheitshinweise um sich oder andere nicht zu Verbrennen oder zu Verbrühen:

Schützen Sie ihre Fälle bei allen Arbeiten am bereits Gerät mit Wärme isolierenden Handschuhen, Topflappen oder Ähnlichem.
Die heiße Innenfläche des Weinkühlers nicht berühren.

2.3.2 Gefahr durch elektrischen Strom

AGEFAHR

Lebensgefahr durch elektrischen Strom!

Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise um eine Gefährung durch elektrischen Strom zu vermeiden:

Bei Beschädigung der Anschlussleitung muss eine spezielle Anschlussleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.
Ziehen Sie das Netzkabel des Weinkühlers nicht direkt am Kabel selbst ab, sondern halten Sie dazu den Stecker fest undziehen Sieihn dann aus der Steckdose.
Betreiben Sie these Gerät nicht, wenn sein Stromkabel oder -stecker beschädigt ist, wenn es nicht ordnungsgemäß arbeitet oder wenn es beschädigt oder fallengelassen wurde. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
- Offen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus konnen Funktionstörungen am Gerät auftreten.
Zum Vermeiden einer Brand-, Stromschlag- oder Verletzungsgefahr dürfen Kabel, Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten getaucht werden.

3 Inbetriebnahme

In dieser Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNING

Bei der Inbetriebnahme des Gerätes konnen Personen- und Sachschäden auftreten!

Beachten Sie die folgenden Sicherheitschinweise um die Gefahren zu vermeiden:

• Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2 Lieferumfang und Transportinspektion

Der Weinkühler WineControl wird standardmäßig mit folgenden Komponenten gefelfert:

• WineControl
  Bedienungsanleitung

HINWEIS

Prufen Sie die Lieferung auf Vollständigkeit und auf sichbare Schäden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes gehen Sie wie folgt vor:

Entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

3.4 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclbar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt«.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu konnen.

3.5 Elektrischer Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten.

Im Zweifelsfall fragen Sie ihre Elektro-Fachkraft.

Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.

• Der Anschluss des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Veränderungskabel mit einem Querschnitt von 1.5mm^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgebung verboten.

• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Gerät oder über—heiße oder scharfkantige Flächen verlegt wird.

Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen.

Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

In dieser Kapitel erhalten Sie wichtige Hinweise zum Aufbau und Funktion des Gerätes.

4.1 Gesamtübersicht

1) Gehäuse - Neigung auf 15 - 85°Winkel
2) Einlegefach
3) LED Display zur Temperaturanzeige
4) Drehregler zumEinstellen der Temperatur

4.2 Typenschild

Das Typenschild mit den Anschluss- und Leistungsdaten befindet sich an der Rückseite des Gerätes.

5 Bedienung und Betrieb

In thisem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

Heben Sie den Weinkühler vorsichtig hoch und stellen Sieihn auf eine trockene, stabile Fläche.

Geben Sie die Flasche in den Weinkühler.

HINWEIS

Achten Sie daraufuf, dass die Flasche gut am Einlegefach anliegt (guter Kontakt zur Polsterung).

Schließen Sie zunachst den Netzteilstecker am Gerät und dann das Kabel an einer Steckdose an.

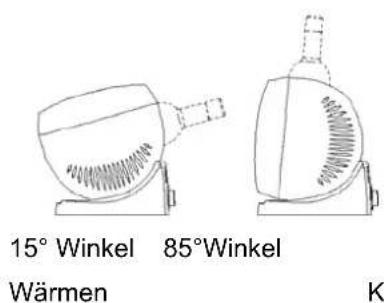

Neigen Sie das Gerät auf einen Winkel von 15^ - 85^

HINWEIS

• Sie können, je nach Weinart, einen Winkel von 15^ oder 85^ wahren. Es wird empfohlen, das Gerät zum Kühlen von Wein auf einen Winkel von 85^ einzustellen, da es damit eine bessere Kühlwirkung erzielt. Zum Wärme neigen Sie das Gerät auf einen Winkel von 15^ .
  Zum Drehen des Geräts auf eine Neigung von 15^ oder 85^ muss das Unterteil des Gerätes festgehalten werden.

Stellen Sie den Schalter auf die „EIN"-Position und drehen Sie den Regler auf die gewünschte Temperatur.

Sie können den Regler zur maximalen Kühlleistung auf 5^ einstellen; zur maximalen Wärmeleistung auf 50^ .

Stellen Sie den Schalter auf die „AUS"-Position undziehen Sie das Netzteil vom Weinkühler ab, wenn das Getränk auf die gewünschte Temperatur gekühlt bzw. erwartmt ist. Stellen Sie den Weinkühler auf den Tisch bzw. bringen Sieihn an den gewünschten Ort.

Falls Sie die gewünschte Temperatur aus irgendinem Grundändern möchten, können Sie den Regler langsam verstehen, bis die gewünschte Temperatur erreicht ist.

Kühlen

6 Reinigung und Pflege

In diesen Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

6.1 Sicherheitshinweise

A VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Schalten Sie das Gerät vor dem Reinigen aus undziehen Sie den Stecker aus der Wandsteckdose.
- Reinigen Sie das Gerät nach der Verwendung. Zu langes Warten erschwert die Reinigungunnötig und macht sie im Extremfall unmöglich. Zu starke Verschmutzungen konnen unter Umständen das Gerät beschädigen.
Wenn Feuchtigkeit in das Gerät eindringt, können elektronische Bauteile beschädigt werden.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
Kratzen Sie hartnäckige Verschmutzungen nicht mit harten Gegenständen ab.

6.2 Reinigung

Weinkühler

• Wischen Sie den Weinkühlerkorper zur Reinigung einfachinnen und außen mit einem feuchten Tuch ab. Achten Sie darauf, das Gerät nach der Reinigung gründlich zu trocknen.

HINWEIS

Ziehen Sie den Stecker aus der Steckdose, bevor Sie Teile des Gerätes reinigen.

7 Störungsbehebung

In diesen Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

7.1 Fehlerbehebung

1. Die Weintemperaturregelung Funktioniert nicht:

Das Gerät ist möglicherweise nicht angeschlossen oder der Stromkreis ist unterbrochen.

1. Wein wird nicht ausreichend gekühlt.

Der Wein wurde nicht lange genug gekühlt oder die Umgebungstemperatur ist zu hoch.

1. Wein wird nicht ausreichend erwartet.

Der Wein wurde nicht lange genug erwartet oder die Umgebungstemperatur ist zu niedrig.

7.2 Sicherheitshinweise

A VORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

• Nutzen Sie die von Ihr dem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihr dem Rathaus, ihrer Müllabfuhr oder bei Ihr dem Handler.
  Sorgen Sie damit, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

9 Garantie

Für diese Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind.

Ohre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt.

In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfällig beeinflussen. Weitergehend sind Verschleißsteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmaßig ausgelegt.

Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen{lsst. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen.

Offene Mangel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen.

Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sichitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!)mit uns in Verbindung.

10 Technische Daten

Gerät Weinkühler

Name WineControl

Modell SA901-22

Antikel-Nr. 610

Anschlussdaten DC 12V, 50 Hz

Temperaturbereich 5° – 50°C

Leistung 60 Watt

Maße (BxHxT) 12 x 21 x 25 cm

Operating Manual

WineControl

11 Operating Manual

11.1 General

41 CE-Konformitätserklärung

Hersteller:	Braukmann GmbH Raiffeisenstraße 32 D-59757 Arnsberg
Wir erklären, dass das Produkt: déclarons sous notre propre responsabilité e que le produit : declare on our own responsibility that the following product: dichiariamo sooto propria responsabilità che il prodotto:
Fabrikat:	Weinkühler
Typ:	Wine Control
Artikel-Nr.:	610
Modell:	SA901-22 (EAN: 40 38437 00610 0)
allen Anforderungen folgender EU-Richtlinien entspricht: reemplit toutes les exigences de les directives suivantes meets all the provisions of the following directives addempie a toute le exigence della direttivas segueres Niederspannungsrichtlinie 2006/95/EG EG-EMV-Richtlinie 2004/108/EG
Folgende harmonisierte Normen wurden ganz oder teilweise angewandt: Normes hamonisées, nationales / internationales appliquées: Applied harmonized, national / international standards: Norme armonizzate, nazionali / internazionali applicate: EN 60335-2-24:2003+A11:2004+A1:2005 EN 60335-1:2002+A11:2004+A1:2004+A12:2006 EN 50366:2003+A1:2006 EN 55014-1:2006 EN 55014-2:1997+A1:2001 EN 61000-3-2:2006 EN 61000-3-3:1995+A1:2001+A2:2005
Arnsberg, den 16.01.2008	Bernd Braukmann (Dipl. Ing. FH) Geschäftsführer
