BEDIENUNGSANLEITUNG Butler 4450 TOPCOM

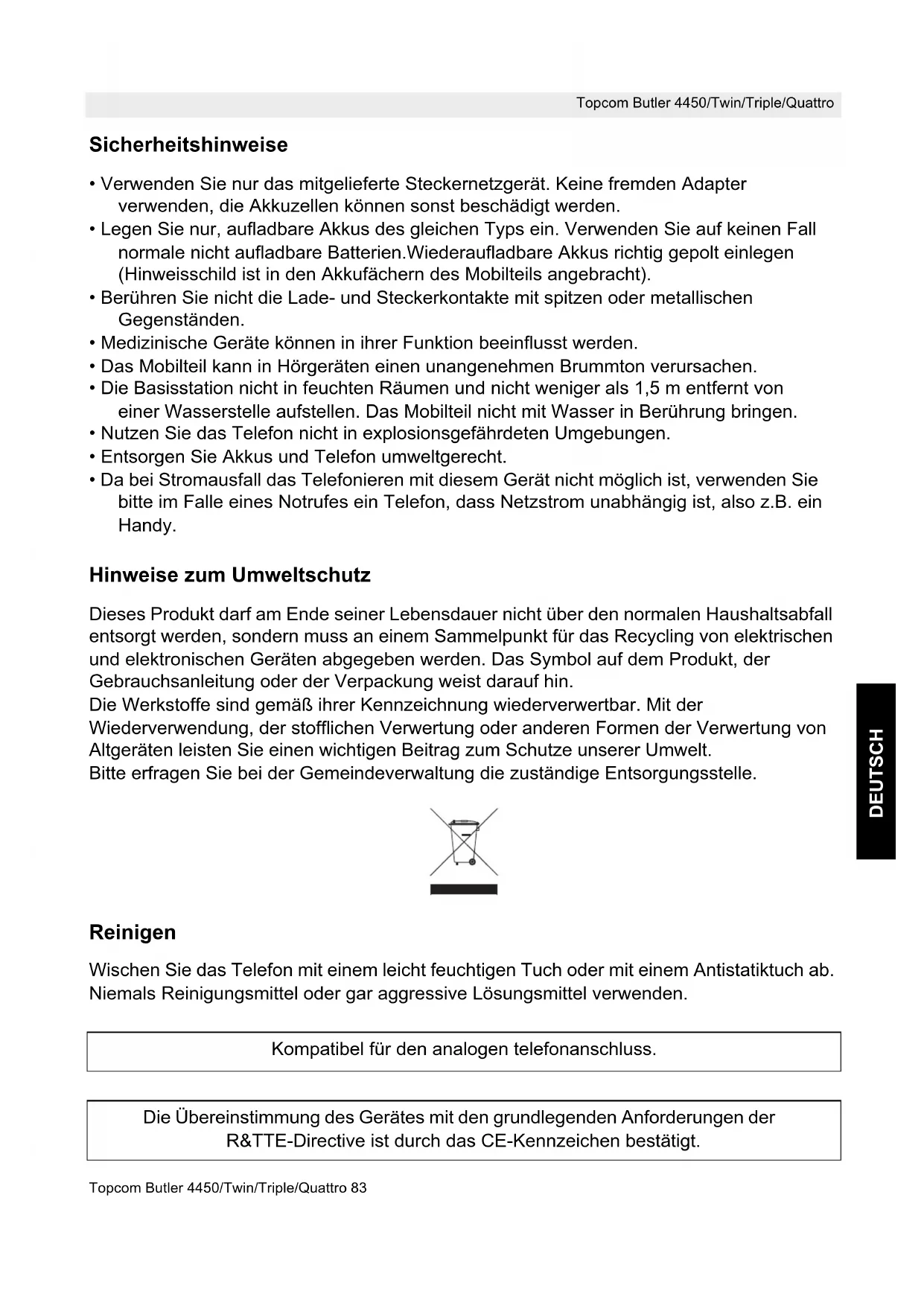

• Verwenden Sie nur das mitgelieferte Steckernetzgerät. Keine fremden Adapter verwenden, die Akkuzellen können sonst beschädigt werden.

• Legen Sie nur, aufladbare Akkus des gleichen Typs ein. Verwenden Sie auf keinen Fall normale nicht aufladbare Batterien.Wiederaufladbare Akkus richtig gepolt einlegen (Hinweisschild ist in den Akkufächern des Mobilteils angebracht).

• Berühren Sie nicht die Lade- und Steckerkontakte mit spitzen oder metallischen Gegenständen.

• Medizinische Geräte können in ihrer Funktion beeinflusst werden.

• Das Mobilteil kann in Hörgeräten einen unangenehmen Brummton verursachen.

• Die Basisstation nicht in feuchten Räumen und nicht weniger als 1,5 m entfernt von einer Wasserstelle aufstellen. Das Mobilteil nicht mit Wasser in Berührung bringen.

• Nutzen Sie das Telefon nicht in explosionsgefährdeten Umgebungen.

• Entsorgen Sie Akkus und Telefon umweltgerecht.

• Da bei Stromausfall das Telefonieren mit diesem Gerät nicht möglich ist, verwenden Sie bitte im Falle eines Notrufes ein Telefon, dass Netzstrom unabhängig ist, also z.B. ein Handy. Hinweise zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Reinigen Wischen Sie das Telefon mit einem leicht feuchtigen Tuch oder mit einem Antistatiktuch ab. Niemals Reinigungsmittel oder gar aggressive Lösungsmittel verwenden. Kompatibel für den analogen telefonanschluss. Die Übereinstimmung des Gerätes mit den grundlegenden Anforderungen der R&TTE-Directive ist durch das CE-Kennzeichen bestätigt.84 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro 1 Tasten/LED

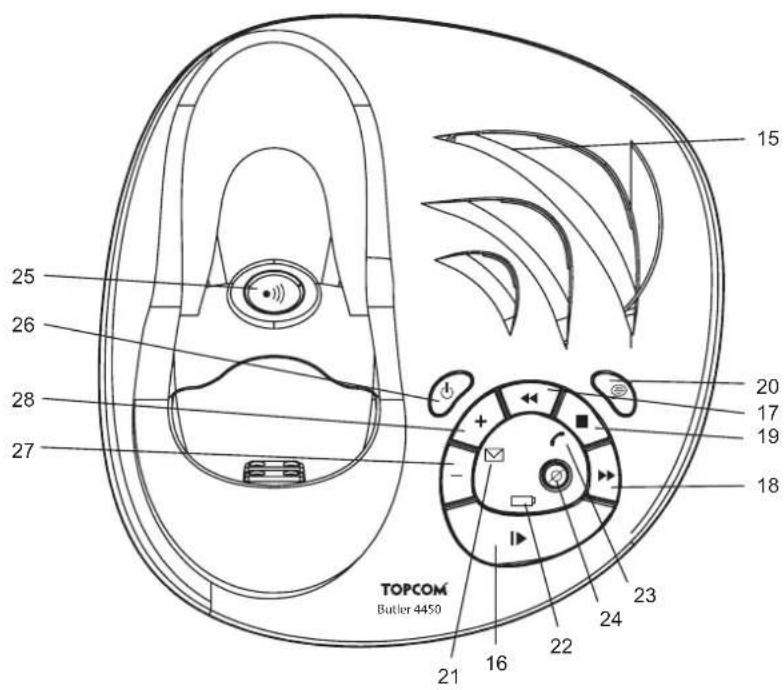

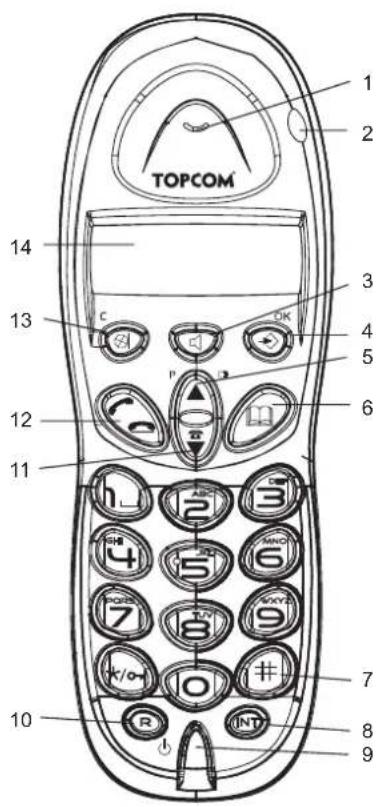

1.1 Handapparat und Basisstation Butler 4450

2. Handgerät Anzeige-LED (Leuchtdiode)

5. Wahlwiederholungs-/Pausentaste /

7. Dreierkonferenz (Konferenz)

8. Interner Anruf Taste INT

10. R-Taste: Rückfrage R/Taste AN/AUS

11. Nach-unten-Taste

12. Verbindungs-Taste

13. Mute-(Stummschaltung)/Lösch-Taste

16. Abspielen/Pausentaste

17. Rückwärts springen

18. Vorwärts springen-Taste

20. Ausgehende Nachricht

21. LED-Anzeige neue Nachricht

22. Ladeanzeige (Leuchtdiode)

23. Stromanzeige LED für eingehende

26. Anrufbeantworter AN/AUS

27. Lautstärke Basisstation verringern

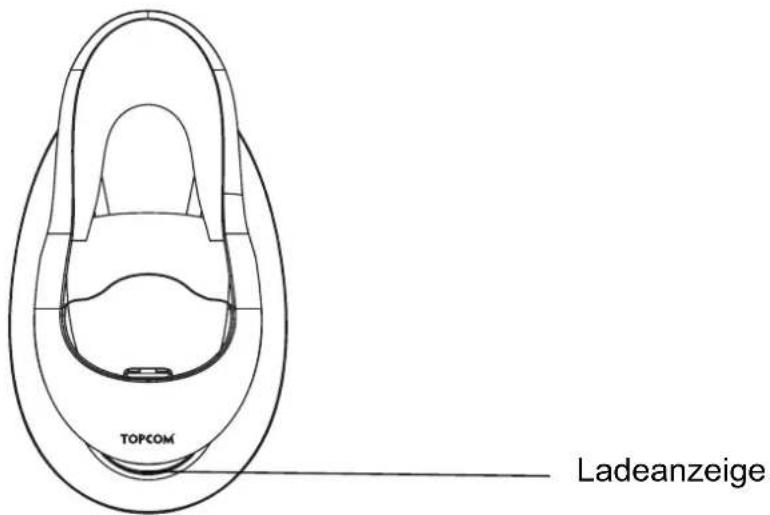

1.2 Ladegerät Butler 4450

Symbolzeile Schrift-/Ziffernzeile. (Maximum 12 Zeichen) Zu jeder Funktion gehört ein Symbol Symbol: Bedeutung: Sie sind in Verbindung EXT Sie führen ein externes Gespräch INT Sie führen ein internes Gespräch Neue Nummern in der Anrufliste Anruf wurde abgefragt Anruf wurde nicht abgefragt Sie öffnen Ihr Telefonbuch. Sie befinden sich im Menü. Anzeige wiederaufladbare Batterien 1 Abschnitt: schwach, 2 Abschnitte: mittel, 3 Abschnitte: voll Die Antenne zeigt die Qualität des Empfangs an. Die Antenne blinkt, wenn das Handgerät bei der Basisstation nicht angemeldet ist oder Außerhalb des Bereich ist. Tastenfeld gesperrt oder Zeigt an, dass die angezeigte Nummer länger als der Bildschirm ist (12 Ziffern) Anrufbeantworter angeschaltet Ladeanzeige86 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

1.3.1 Standby display

Im Stand-by-Modus zeigt das Handgerät die Zeit und die Nummer des Handgeräte an: 12-05 4

1.4 Handgerät-Anzeige (LED)

Das LED des Handgeräte hat die folgende Funktion:

• AN, wenn eine externe Verbindung besteht

• AUS, wenn sich alle Handgeräte im Stand-by-Modus befinden

• Blinkt auf allen Handgeräte, wenn ein Anruf eingeht 2 Installation des telefons

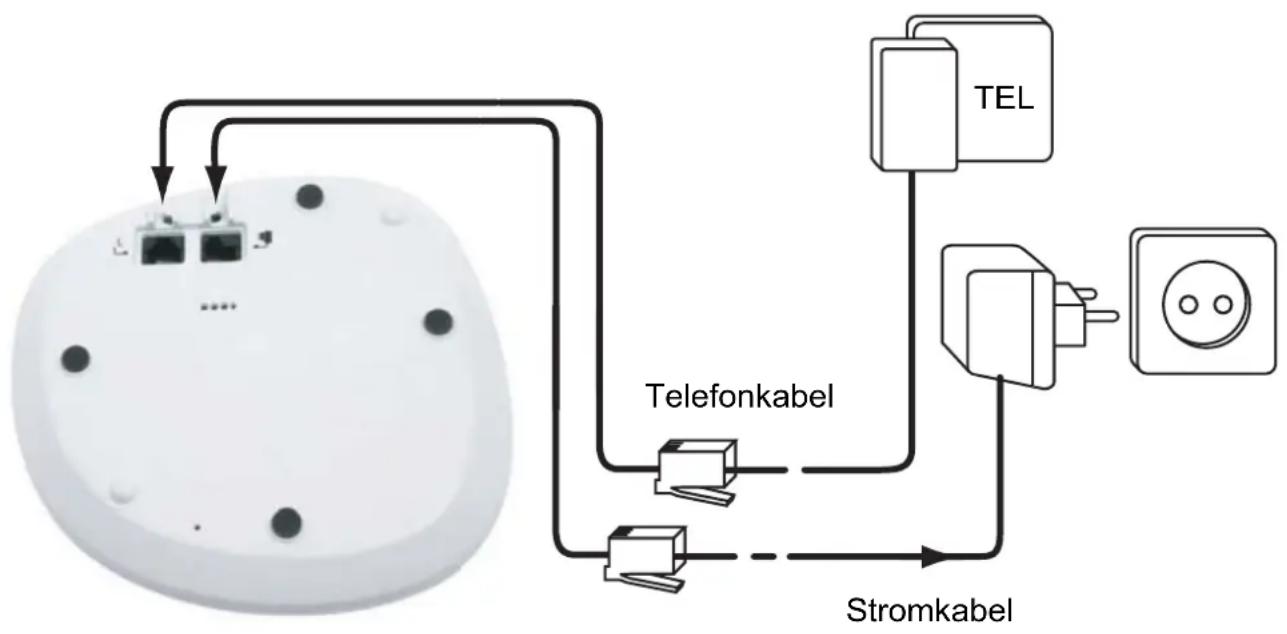

Rückseite des Base Butler 4450 TEL Telefonkabel StromkabelTopcom Butler 4450/Twin/Triple/Quattro 87 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH Rückseite des Ladeteil Butler 4450

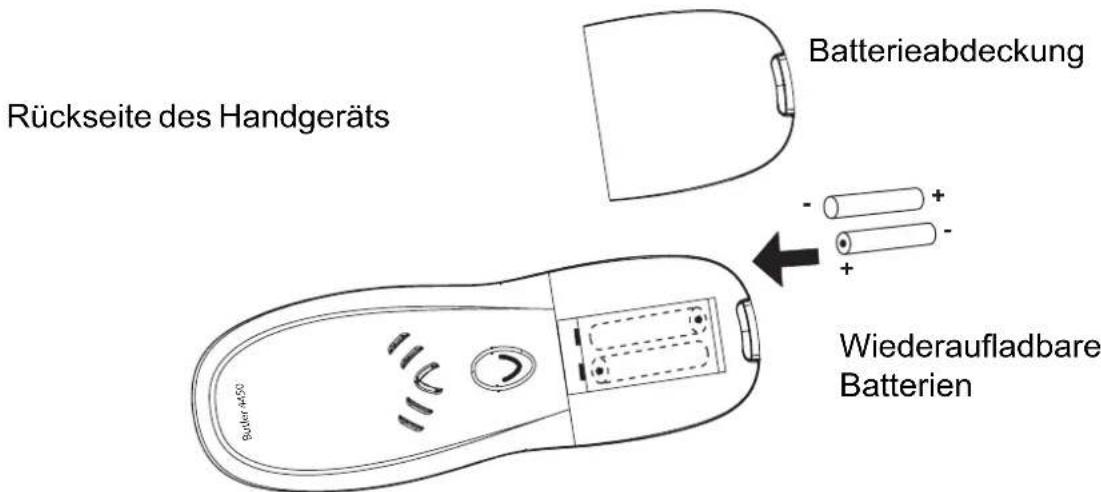

2.2 Wiederaufladbare Batterien

Zum Austausch oder Einlegen der wiederaufladbaren Batterien:

1. Schieben Sie die Abdeckung nach unten und heben Sie sie dann an.

2. Legen Sie die Batterien ein. Achten Sie auf die Polarität (+ und -).

3. Schließen Sie das Batteriefach wieder.

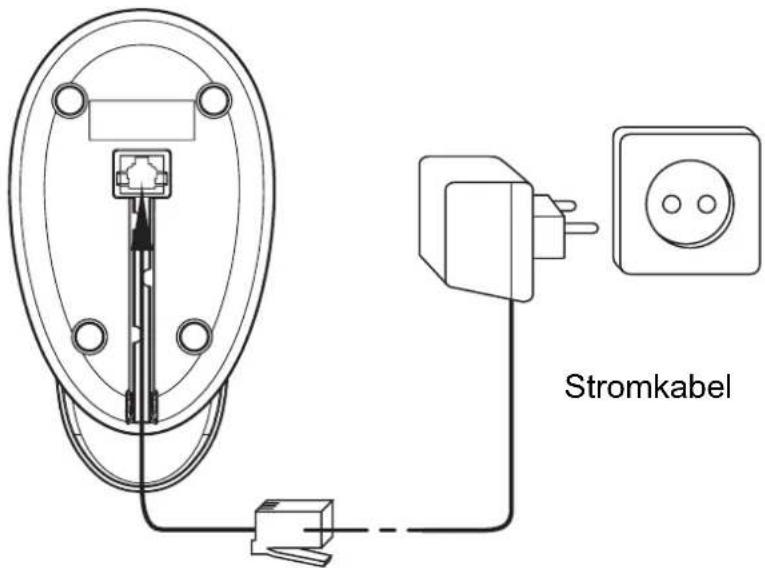

Stromkabel Bevor Sie Ihr Butler 4450 zum ersten Mal verwenden, müssen Sie erst dafür sorgen, dass die Batterien 6-8 Stunden lang aufgeladen werden. Wenn Sie das nicht tun, funktioniert das Gerät nicht optimal.

Butler 4450 Rückseite des Handgeräts Wiederaufladbare Batterien Batterieabdeckung Die maximale Funktionszeit der Batterien ist ungefähr 200h und die maximale Sprechdauer ist 10 Stunden! Mit der Zeit werden die Batterien schneller leer sein. Die Batterien müssen dann ersetzt werden. Sie können in jedem Elektrogeschäft neue Batterien kaufen (2 wiederaufladbare Batterien, Typ AAA NiMH)!88 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro 3 Verwendung des Telefons

3.1 Wahl der Menüsprache

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten MOBILTEIL

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten SPRACHE

5. Drücken Sie auf OK Taste

6. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten die Sprache

7. Drücken Sie zum Bestätigen auf OK oder auf -Taste um zum vorigen Menü

• Handgerät anschalten: Drücken Sie die Taste am Handapparat. Das Handgerät sucht die Basisstation.

• Handgerät ausschalten: Drücken Sie 2 Sekunden lang. Das Display geht AUS.

3.3 Einen Anruf annehmen

Wenn das Handgerät klingelt, drücken Sie um den Anruf anzunehmen. Sie sind dann mit Ihrem Anrufer verbunden. Wenn sich das Handgerät auf der Basisstation befindet und das Telefon klingelt, müssen Sie nur das Handgerät aufnehmen, um den Anruf anzunehmen (wenn die Option Automatisches Annehmen eingeschaltet ist: Siehe 4.9).

2. Geben Sie die Telefonnummer ein

1. Wählen Sie die Nummer

Zum Korrigieren der Nummer verwenden Sie die Taste um eine eingegebene Ziffer zu löschen.

3.5 Intern Telefonieren

1. Drücken Sie INT Taste

2. Geben Sie die Nummer des internen Handgeräte ein (1 bis 5)Topcom Butler 4450/Twin/Triple/Quattro 89

Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH

3.6 Internes Weiterleiten eines externen Anrufs

Wenn Sie einen externen Anruf zu einem anderen Handgerät weiterschalten möchten:

1. Drücken Sie während eines Gesprächs INT Taste

2. Wählen Sie die Nummer des internen Handgeräte, der externe Anrufer ist dann in der

3. Wenn das andere Handgerät annimmt, drücken Sie zum Auflegen und übertragen

so den Anruf. Wenn der interne Gesprächspartner nicht annimmt, drücken Sie erneut INT, um den externen Anrufer wieder zu übernehmen.

3.7 Konferenzschaltung

Nur möglich, wenn mehr als ein Handgerät auf der Basisstation angemeldet ist!! Sie können gleichzeitig mit einem internen und einem externen Gesprächspartner sprechen. Wenn Sie mit einem externen Anrufer verbunden sind:

1. Drücken Sie INT Taste

2. Geben Sie die Nummer des internen Handgeräte ein, das Sie anrufen möchten

3. Wenn der interne Gesprächspartner aufnimmt, betätigen Sie die Taste # und lassen

4. Wenn der interne Gesprächspartner nicht aufnimmt, drücken Sie erneut INT, um den

externen Anrufer wieder zu übernehmen.

Sie können mit Ihrem Gesprächspartner sprechen, ohne das Handgerät aufnehmen zu mussen. Zum Aktivieren oder Deaktivieren des Freisprechmodus drücken Sie während eines Telefonats die Taste. Zum Einstellen der Lautstärke siehe Kapitel 4.3 “Lautsprecherlautstärke während eines Anrufs”

3.9 Anzeige der Gesprächsdauer

Die Gesprächsdaueranzeige wird nach 15 Sekunden in Minuten – Sekunden angezeigt: “00-20” Am Ende jedes Anrufs wird 5 Sekunden lang die Gesamtanrufdauer angezeigt.

3.10 Stummschaltung (mute)

Es ist möglich, das Mikrofon während eines Gesprächs auszuschalten. Wenn Sie während des Gesprächs Taste betätigen, wird das Mikrofon deaktiviert und Sie können frei sprechen ohne, dass Sie von dem Gesprächspartner am anderen Ende gehört werden. Es wird STUMM (MUTE) angezeigt. Drücken Sie erneut um zum normalen Modus zurückzukehren.90 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

Wenn Sie eine Nummer eingeben, können Sie eine Pause zwischen zwei Ziffern einfügen, indem Sie 2 Sekunden lang die Wahlwiederholungs-/Pausentaste drücken.

3.12 Rufnummernanzeige

Die Rufnummernanzeige ist nur verfügbar, wenn Sie diesen Service (CLIP) bei Ihrem Telefonanbieter abonniert haben. Wenn Sie einen externen Anruf erhalten, erscheint die Telefonnummer des Anrufers im Display, wenn das Telefon klingelt. Der Anrufer kann mit seinem Namen identifiziert werden, wenn das Netzwerk diesen mitschickt oder der Anrufer im Telefonbuch gespeichert ist. Die Rufnummernanzeige wird nach 15 Sekunden von der Gesprächsdaueranzeige ersetzt. Die Rufnummernanzeige (Name und Telefonnummer) kann nach dieser Zeit durch mehrmaliges Betätigen der OK-Taste aktiviert werden.

Ihr Telefon speichert eine Liste der 40 zuletzt eingegangenen Anrufe. Diese Funktion ist nur erhältlich, wenn Sie die Rufnummernanzeige abonniert haben. Die eingegangenen Anrufe werden über ihre Telefonnummer oder ihren Namen in der selben Art und Weise wie bei der Rufnummernanzeige identifiziert. Das Vorhandensein von neuen/nicht angenommenen Anrufen wird durch das blinkende -Symbol im Display angezeigt. Zum Befragen der Anrufliste:

1. Drücken Sie . Wenn keine Anrufe in der Liste gespeichert sind, erscheint LEER

2. Durchsuchen Sie die Einträge mit den Nach-oben- oder Nach-unten- Pfeiltasten.

Die Namen der Anrufer werden angezeigt, wenn der Name vom Netzwerk mitgeschickt wurde oder im Telefonbuch gespeichert ist. Wenn dies angezeigt wird, wurde der Anruf abgefragt. Wenn dies angezeigt wird, wurde der Anruf nicht abgefragt. Wenn Sie das Ende der Liste erreicht haben, hören Sie einen Piepton.

3. Wenn Sie OK drücken, wird die Telefonnummer angezeigt. Beachten Sie: wenn die

Telefonnummer länger als 12 Ziffern ist, müssen Sie nochmals auf OK drücken, um die vollständige Nummer angezeigt zu bekommen.

4. Drücken Sie erneut OK um Zeit und Datum des eingehenden Anrufs angezeigt zu

5. Ein nochmaliges Drücken von OK gibt Ihnen die Möglichkeit, diesen Eintrag in das

Telefonbuch zu speichern, sofern er nicht schon enthalten ist: – Drücken Sie OK, wenn im Display ’HINZUFUEGEN’ (ADD) (Addieren) angezeigt wird. Geben Sie den Namen ein oder verändern Sie ihn, dann drücken Sie OK. Geben Sie die Telefonnummer ein oder ändern Sie diese, dann drücken Sie OK. Mit Hilfe der Nach-oben-/Nach-unten-Tasten wählen Sie den Anrufton (1-10) aus, der ertönt, sobald diese Rufnummer Sie anruft. Danach drücken Sie OK und der Eintrag wird im Telefonbuch abgespeichert.

6. Um einen Anrufer zurückzurufen, müssen Sie nur die Taste drücken, wenn sein

Name oder seine Telefonnummer angezeigt wird.Topcom Butler 4450/Twin/Triple/Quattro 91 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH Wenn ein Anrufer im Adressbuch steht, wird er anhand seines Namens in der Liste der nicht angenommenen Anrufe identifiziert.

3.12.2 Löschen eines oder aller Anruflisteneinträge

Sie können jeden Eintrag einzeln oder alle Einträge auf einmal löschen:

• Beim Durchblättern der Anrufe drücken Sie: – einmal kurz die Mikrofonstummschaltetaste , um diesen einen Anruf zu löschen. Im Display erscheint nun ‘LÖSCHEN’ (DELETE). – die Mikrofonstummschaltetaste länger ( ca. 2 Sek.) , um alle Einträge zu löschen: Im Display erscheint nun ‘ALLE LÖSCHEN’ (DELETE ALL).

• Drücken Sie OK, um diesen bzw. alle Einträge zu löschen oder , um den Löschvorgang abzubrechen.

3.13 Wahlwiederholungsspeicher

Ihr Telefon speichert eine Liste der 10 letzten Anrufe (mit 20 Ziffern), die Sie getätigt haben; Die angerufenen Gesprächspartner werden über ihre Telefonnummer oder ihren Namen identifiziert, wenn sie im Telefonbuch gespeichert sind. Um die Wahlwiederholungsliste zu öffnen:

1. Drücken Sie Taste

2. Durchsuchen Sie die Einträge mit den Nach-oben- oder Nach-unten- Pfeiltasten.

3. Um den ausgewählten Gesprächspartner anzurufen müssen Sie nur die Taste

betätigen, wenn seine Telefonnummer oder sein Name angezeigt wird.

3.14 Eine Nummer aus dem Telefonbuch anrufen

Wenn Sie einen Gesprächspartner anrufen möchten, dessen Namen Sie im Telefonbuch gespeichert haben:

1. Drücken Sie Taste um das Telefonbuch zu öffnen

2. Drücken Sie den ersten Buchstaben des Namens. Der erste Name, der mit diesem

Buchstaben oder dem nächsten Buchstaben im Alphabet beginnt, wird angezeigt.

3. Überlaufen Sie die Liste der Namen mit den Nach-oben- oder Nach-unten-

Pfeiltasten. Die Liste wird in alphabetischer Reihenfolge überlaufen.

4. Drücken Sie um die Nummer des Gesprächspartners zu wählen, die angezeigt

wird. Um vor dem Wählen die Nummer zu sehen, führen Sie die oben genannten Schritte 1 bis 3 aus und drücken Ok. Wenn der Name angezeigt wird können Sie zwischen Namen und Telefonnummer wechseln, indem Sie die OK-Taste drücken!92 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

3.15 Verwendung der alphanumerischen Tastatur

Sie können mit Ihrem Telefon ebenfalls alphanumerische Zeichen eingeben. Das wird benötigt zum Eingeben von Namen in das Adressbuch, zum Eingeben eines Namens für ein Handgerät, … Zur Auswahl eines Buchstabens drücken Sie die entsprechende Taste so oft, wie notwendig. So müssen Sie zum Eingeben von ‘A’ einmal die Taste ‘2’ drücken, zum Eingeben von ‘B’ zweimal die Taste ‘2’ drücken und so weiter. Um ‘A’ und dann B nacheinander einzugeben, selektieren Sie erst ‘A’, warten dann, bis der Cursor auf die nächste Stelle springt und drücken dann zweimal ‘2’. Zum Einfügen eines Leerzeichens drücken Sie 1. Um einen Strich einzufügen, drücken Sie zweimal ‘1’. Die folgenden Zeichen sind auf der Tastatur verfügbar: Erstes Zweites Drittes Viertes Fünftes Drücken Drücken Drücken Drücken Drücken 1 Leerzeichen - 1 2ABC2 3D E F 3 4G H I 4 5J K L 5 6M N O 6 7P Q R S 7 8T U V 8 9WXYZ9

3.16 Verwendung des Menüs

Mit unserem benutzerfreundlichen Menü sind viele Telefonfunktionen zugänglich.

1. Zum Öffnen des Menüs drücken Sie /OK Taste

2. Durchsuchen Sie die Auswahlmöglichkeiten durch Verwendung der Nach-oben-

oder Nach-unten- Pfeiltasten, die Auswahlmöglichkeiten bewegen sich in einer Schleife (Sie kehren nach der letzten zur ersten zurück).

3. Um eine Auswahl zu bestätigen, drücken Sie OK Taste

4. Um zum vorigen Menü zurückzukehren, drücken Sie .Topcom Butler 4450/Twin/Triple/Quattro 93

Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH 4 Persönliche Einstellungen

4.1 Einstellen der Klingellautstärke

4.1.1 Handapparate- Klingellautstärke Externe/Interne Anrufe

Die Klingellautstärke des Handapparats bei externen und internen Anrufen kann unterschiedlich eingestellt werden:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL’

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘INT RUF

LAUT’ (INT RING VOL) oder ‘EXT RUF LAUT’ (EXT RING VOL)

5. Drücken Sie auf OK Taste

6. Selektieren Sie die gewünschte Lautstärke (AUS oder 1 bis 5)

7. Drücken Sie auf OK um zu Bestätigen oder auf Taste um zum vorigen Menü

4.1.2 Klingellautstärke der Basisstation

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (SETUP)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten BASIS LAUT

5. Drücken Sie auf OK Taste

6. Selektieren Sie die gewünschte Lautstärke (AUS oder 1 bis 5)

7. Drücken Sie auf OK um zu Bestätigen oder auf Taste um zum vorigen Menü

4.2 Auswahl der Klingelmelodie

Die Basisstation und jedes Handgerät können mit verschiedenen Klingelmelodien klingeln. Die Handgeräte können mit verschiedenen Melodien klingeln, je nachdem, ob der eingehende Anruf ein interner oder externer Anruf ist.

4.2.1 Melodie der Basisstation

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (SETUP)

3. Drücken Sie auf OK Taste

Jede Programmierung wird am Ende mit einem doppelten oder einzelnen langen Piepton bestätigt. Ein doppelter Piepton bestätigt die Gültigkeit Ihrer Wahl. Ein langer Piepton bedeutet, dass die Änderung nicht gültig ist.94 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘BASIS

5. Drücken Sie auf OK Taste

6. Selektieren Sie die Melodie Ihrer Wahl (1 bis 5)

7. Drücken Sie auf OK um zu Bestätigen oder auf Taste um zum vorigen Menü

4.2.2 Melodie des Handgeräte, externer Anruf

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL‘

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘EXT MELODIE’

5. Drücken Sie auf OK Taste

6. Selektieren Sie die Melodie Ihrer Wahl (1 bis 10)

7. Drücken Sie auf OK um zu Bestätigen oder auf Taste um zum vorigen Menü

4.2.3 Melodie des Handgeräte, interner Anruf

1. Öffnen Sie das Menü durch Betätigen der Taste OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL‘

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘INT MELODIE’

5. Drücken Sie auf OK Taste

6. Selektieren Sie die Melodie Ihrer Wahl (1 bis 10)

7. Drücken Sie auf OK um zu Bestätigen oder auf Taste um zum vorigen Menü

4.3 Lautsprecherlautstärke während eines Anrufs

Drücken Sie während des Gesprächs die Nach-oben- oder Nach-unten- Pfeiltasten, um die Lautstärke entsprechend einzustellen.

4.4 Aktivieren/Deaktivieren von Pieptönen

Die Handgeräte können Pieptöne von sich geben, wenn eine Taste gedrückt wird, wenn die Batterien leer sind und wenn das Handgerät außerhalb der Reichweite ist. Die Freisprechlautstärke wird zusammen mit dem Empfänger im Handgerät, wie oben beschreiben, eingestellt!Topcom Butler 4450/Twin/Triple/Quattro 95 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH

4.4.1 Tastenton AN/AUS

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL’

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘TOENE’

5. Drücken Sie auf OK Taste

6. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘TASTENTON’

7. Drücken Sie auf OK Taste

8. Selektieren Sie zum Aktivieren der Tastentöne (EIN) und zum Deaktivieren (AUS)

9. Drücken Sie zum Bestätigen auf OK.

4.4.2 Batterie fast leer

Gehen Sie wie oben genannt vor, aber selektieren Sie bei Punkt 6 ‘AKKU LEER’ (LOW BATT) anstatt ‘TASTENTON’ (KEYTONE).

4.4.3 Handgerät außer Reichweite

Gehen Sie wie oben genannt vor, aber selektieren Sie bei Punkt 6 ‘REICHWEITE’ (OUTRANGE) anstatt TASTENTON (KEYTONE)".

4.5 Handgerät einen Namen geben

Diese Funktion ermöglicht Ihnen, jedes Handgerät zu personifizieren.

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL’

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten NAME

5. Drücken Sie auf OK Taste

6. Geben Sie den Namen ein

7. Drücken Sie zum Bestätigen auf OK

Beim Eingeben des Namens können Sie ein Zeichen löschen, indem Sie Taste betätigen und wenn Sie das Menü verlassen möchten, ohne irgendwelche Änderungen zu übernehmen, halten Sie die Taste eingedrückt.

4.6 Den PIN-Code ändern

Einige Funktionen sind nur für Benutzer zugänglich, die den PIN-Code kennen. Dieser PIN-Code ist standardmäßig auf 0000 eingestellt. Um den PIN-Code zu ändern:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (SETUP)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘PINCODE’

5. Drücken Sie auf OK Taste96 Topcom Butler 4450/Twin/Triple/Quattro

Topcom Butler 4450/Twin/Triple/Quattro

6. Geben Sie den alten vierstelligen PIN-Code ein.

7. Drücken Sie auf OK Taste

8. Geben Sie den neuen vierstelligen PIN-Code ein

9. Drücken Sie auf OK Taste

10. Geben Sie den neuen PIN-Code ein zweites Mal ein

11. Drücken Sie zum Bestätigen auf OK

4.7 Den Wählmodus einstellen

Es gibt zwei Wählmodusarten:

• MFV/DTMF/TONWAHL (die meisten üblichen Anlagen)

• Impulswahl IWV (für ältere Anlagen) Zum Ändern des Wählmodus:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (setup)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten MFV-IWV

5. Drücken Sie auf OK Taste

6. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten den

Wahlmöglichkeiten nur “IWV” oder “MFV”.

7. Drücken Sie zum Bestätigen auf OK

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (setup)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘FLASHZEIT’

5. Wählen Sie FLASH 1 (RECALL 1) für eine kurze Flash-Zeit (100ms) oder FLASH 2

(RECALL 2) für eine lange Flash-Zeit (250ms)

4.9 Automatisches annehmen

Wenn ein Anruf eingeht und das Handgerät sich auf der Basisstation befindet, nimmt das Telefon automatisch den Anruf an. Das ist die Standardeinstellung. Sie kann aber auch ausgeschaltet werden:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘MOBILTEIL’

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘AUTO

5. Selektieren Sie EIN (ON) (für automatisches Annehmen) oder AUS (OFF)

6. Drücken Sie auf OK TasteTopcom Butler 4450/Twin/Triple/Quattro 97

Es ist möglich das Telefon in die Standardkonfiguration zurückzusetzen. Das ist die Konfiguration, die installiert war, als Sie das Telefon erworben haben. Zum Zurücksetzen der Standardeinstellungen:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (SETUP)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ‘WERKEINST’

5. Drücken Sie auf OK Taste

6. Geben Sie den vierstelligen PIN-Code ein (Standard =0000). Drücken Sie OK.

7. Drücken Sie noch einmal OK zum Bestätigen

DIE WERKSEINSTELLUNGEN SIND: Batterie schwach Piepton AN Außer Reichweite Warnpiepton AUS Tastenton AN Automatische Anrufbeantwortung AN Anrufton intern 1 Lautstärke intern 3 Anrufton extern 3 Lautstärke extern 3 Hörerlautstärke 3 Telefonbuch leer Anrufliste leer Wahlwiederholungsliste leer Pin Nummer 0000 Wahlverfahren MFV Tastensperre AUS

4.11 Die Tastensperre

Das Tastenfeld kann gesperrt werden, um zu verhindern, dass Einstellungen verändert oder Rufnummern gewählt werden. Das - Symbol erscheint im Display, wenn das Tastenfeld gesperrt ist. Zurücksetzen zu den Standardeinstellungen löscht alle Einträge im Telefonbuch und im Gesprächsprotokoll. Auch der PIN-Code wird wieder auf 0000 eingestellt.98 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

4.11.1 Sperren des Tastenfelds im Menü

1. Rufen Sie das Menü mit der Taste /OK auf

2. Blättern Sie mit Hilfe der Hoch und Runter -Tasten bis zu ‘MOBILTEIL’

4. Wählen Sie ‘TASTENSPERRE’ (KEY LOCK) mit Hilfe der Hoch und

5. Drücken Sie OK, um das Tastenfeld zu sperren

4.11.2 Sperren des Tastenfelds mit der *-Taste (Schnellsperrung)

Drücken und halten Sie die ’*’-Taste für 3 Sekunden gedrückt. Das Tastenfeld ist gesperrt.

4.11.3 Entsperren des Tastenfelds

1. Drücken Sie irgendeine Taste

2. Im Display erscheint ‘* DRUECKEN’ (PRESS *)

3. Drücken Sie die ’*’- Taste innerhalb von 3 Sekunden Kurz, um das Tastenfeld zu

4.12 Uhrzeit einstellen

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie DATUM - ZEIT mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie UHR EINST mit den Tasten Nach-oben und Nach-unten .

6. Geben Sie die Uhrzeit ein (24 Std.-Format).

7. Drücken Sie OK zum Bestätigen.

4.13 Datum einstellen

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie DATUM - ZEIT mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie DATUM EINST. mit den Tasten Nach-oben und Nach-unten .

6. Geben Sie das Datum ein (Tag-Monat).

7. Drücken Sie OK zum Bestätigen.

4.14 Alarm einstellen

1. Öffnen Sie das Menü indem Sie auf /OK drücken

2. Selektieren Sie DATUM-ZEIT mithilfe der Tasten und .

3. Drücken Sie auf OK.

4. Selektieren Sie ’WECKER EINS’ (ALARM SET) mithilfe der Tasten und .

5. Drücken Sie auf OK.Topcom Butler 4450/Twin/Triple/Quattro 99

Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH

6. Selektieren Sie ’EIN’ (ON) um den Alarm einzuschalten und drücken Sie auf OK.

Geben Sie die Zeit (24-Stunden-Format) ein, wenn der Alarm aktiviert werden muss. AUS

7. Selektieren Sie ’AUS’ (OFF) um den Alarm auszuschalten und drücken Sie auf OK.

5 Weitere Funktionen

Im Telefonbuch können Sie 50 Telefonnummern und Namen speichern. Sie können Namen mit bis zu 12 Zeichen Länge und Nummern mit bis zu 20 Ziffern Länge eingeben. Um einen Gesprächspartner anzurufen, dessen Nummer im Telefonbuch gespeichert ist, siehe Abschnitt 3.14 “Eine Nummer aus dem Telefonbuch anrufen”. Um alphanumerische Zeichen einzugeben, siehe Verwendung der alphanumerischen Tastatur 3.15 “Verwendung der alphanumerischen Tastatur”.

5.1.1 Einen Eintrag ins Telefonbuch einfügen

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘TELEFONBUCH’ (PHONEBOOK)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

5. Drücken Sie auf OK Taste

6. Geben Sie den Namen ein

7. Drücken Sie zum Bestätigen auf OK Taste.

8. Geben Sie die Telefonnummer ein

9. Drücken Sie zum Bestätigen auf OK Taste.

10. Wählen Sie den gewünschten Anrufton(1-10) mit Hilfe der Nach-oben- und Nach-

11. Drücken Sie zum Bestätigen auf OK Taste.

5.1.2 Einen Namen oder eine Nummer ändern

Zum Ändern einer Nummer im Telefonbuch:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘TELEFONBUCH’ (PHONEBOOK)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten AENDERN

5. Drücken Sie auf OK Taste

Sie können das Alarmsignal stoppen, indem Sie eine beliebige Taste drücken.100 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

6. Durchlaufen Sie die Namensliste mit den Nach-oben- oder Nach-unten-

Pfeiltasten. Die Liste scrollt in alphanumerischer Reihenfolge.

7. Drücken Sie auf OK, wenn Sie den zu ändernden Namen gefunden haben

8. Verwenden Sie die Taste um zurückzugehen und den neuen Namen einzugeben

9. Drücken Sie zum Bestätigen auf OK Taste

10. Geben Sie die neue Telefonnummer ein1

11. Drücken Sie zum Bestätigen auf OK

5.1.3 Einen Eintrag löschen

Zum Löschen eines Eintrags:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘TELEFONBUCH’ (PHONEBOOK)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten LOESCHEN

5. Drücken Sie auf OK Taste

6. Bewegen Sie sich mit den Nach-oben- oder Nach-unten- Pfeiltasten durch die

Liste der Namen, die Liste scrollt in alphabetischer Reihenfolge.

7. Drücken Sie auf OK, wenn sie den zu löschenden Namen finden

8. Die Telefonnummer wird angezeigt, drücken Sie OK

5.2 Handgerät von der Basisstation aus suchen (Paging)

Wenn die Paging-Taste auf der Basisstation gedrückt wird, klingeln alle Handgeräte. Dieser Klingelton hilft Ihnen ein verlorenes Handgerät zu orten. Drücken Sie eine der Tasten des Handgeräte, um das Klingeln zu beenden. 6 Mehrere Handgeräte verwalten

6.1 Ein zusätzliches Handgerät einstellen

Sie können neue Handgeräte auf der Basisstation anmelden, wenn diese Handgeräte das DECT GAP-Protokoll unterstützen. Die Basisstation kann maximal 5 Handgeräte verwalten. Wenn Sie bereits 5 Handgeräte haben und ein anderes hinzufügen möchten oder eines austauschen möchten, müssen Sie erst ein Handgerät löschen und dann das neue Handgerät anmelden. Das zweite Handgerät müssen Sie nur registrieren lassen, wenn dieses nicht verbunden ist mit dem Basisteil oder wenn Sie ein neues Handgerät angekauft haben.Topcom Butler 4450/Twin/Triple/Quattro 101 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH Um ein Handgerät anzumelden muss die Basisstation in einen speziellen Anmeldemodus geschaltet werden:

1. Betätigen Sie die Paging-Taste der Basisstation und halten Sie sie 6 Sekunden

2. Die Basisstation erzeugt dann einen Piepton. Jetzt ist die Basisstation zum Anmelden

eines neuen Handgeräte bereit. Nach Eindrücken der Taste haben Sie 90 Sekunden Zeit um ein neues Handgerät anzumelden. Nachdem sich die Basisstation im Anmeldemodus befindet, beginnen Sie mit dem Verfahren auf dem neuen Handgerät:

6.1.1 Wenn Ihr zusätzliches Handgerät ein Butler 44xx

3. Öffnen Sie das Menü durch Betätigen der Taste /OK

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ANMELDEN

5. Drücken Sie auf OK Taste

6. Wählen Sie ‘BASIS ANMELD’ (REG BASE) mit Hilfe der Nach-oben- und Nach-

7. Geben Sie die Nummer einer Basisstation ein (von 1 bis 4). Die blinkenden Zahlen

sind bereits von anderen DECT-Basiseinheiten in Benutzung

8. Drücken Sie auf OK Taste

9. Geben Sie den PIN-Code der Basisstation ein (Standardmäßig 0000)

10. Drücken Sie auf OK. Das Handgerät beginnt die DECT-Basisstation zu suchen

11. Wenn das Handgerät die Basisstation gefunden hat, zeigt es die

Identifikationsnummer der Basisstation an. Bestätigen Sie die Anmeldung auf der Basisstation durch Drücken der OK-Taste oder beenden Sie durch Betätigen der Taste .

12. Wenn das Handgerät die Basisstation nicht lokalisieren kann, kehrt es nach einigen

Sekunden in den Stand-by-Modus zurück. Versuchen Sie es erneut, indem Sie die Nummer der Basisstation ändern und überprüfen Sie, ob Sie sich in einer Umgebung mit Interferenzen befinden. Gehen Sie dichter an die Basisstation heran.

6.1.2 Wenn Ihr Handgerät ein anderes Modell ist

Nach Starten des Anmeldeverfahrens auf der Basisstation, siehe für die Anmeldung des Handgeräte die Gebrauchsanweisung des Handgeräte. Das Handgerät muss GAP- kompatibel sein. Das Symbol und der Text ‘NICHT ANGEM’ (NOT REG) leuchtet im Display auf, wenn das Handgerät nicht mit der Basisstation verbunden ist. Der DECT/GAP-Standard garantiert nur die Basisfunktionen des Telefonierens zwischen den entsprechend ausgestatteten Geräten unterschiedlicher Hersteller. Es besteht die Möglichkeit, dass bestimmte Dienste wie z.B. CLIP nicht korrekt arbeiten.102 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

6.2 Handgerät entfernen

Sie können ein Handgerät abmelden, um ein anderes Handgerät anmelden zu können

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘EINSTELLUNG’ (setup)

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten

‘MT-ABMELDEN’ (DEL HANDSET)

5. Drücken Sie auf OK Taste

6. Geben Sie den vierstelligen PIN-Code ein

7. Drücken Sie auf OK Taste

8. Selektieren Sie das abzumeldende Handgerät

9. Drücken Sie zum Bestätigen auf OK Taste

6.3 Handgerät an einer anderen Basisstation anmelden

Wenn Sie ein Handgerät Butler 44xx an der Basisstation eines anderen Modells verwenden möchten, muss die Basisstation GAP-kompatibel sein.

1. Um die Basisstation in den Anmeldemodus zu schalten beachten Sie die

Gebrauchsanweisung der Basisstation.

2. Führen Sie die Schritte 3 bis 10 aus Abschnitt 6.1 aus.

6.4 Basisstation auswählen

Die Handgeräte können bei bis zu 4 Basisstationen gleichzeitig registriert sein. Um eine Basisstation auszuwählen:

1. Öffnen Sie das Menü durch Betätigen der Taste /OK

2. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten ANMELDEN

3. Drücken Sie auf OK Taste

4. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten BASIS WAHL

5. Drücken Sie auf OK Taste

6. Selektieren Sie mit den Nach-oben- oder Nach-unten- Pfeiltasten eine

Basisstation oder selektieren Sie AUTO (AUTO)

7. Drücken Sie auf OK Taste

Wenn Sie eine Basisstation auswählen, wird Ihnen die aktuelle durch eine blinkende Basisstationsnummer angezeigt. Wenn Sie ‘Auto’ selektieren, sucht das Handgerät automatisch eine andere Basisstation, wenn Sie außer Reichweite sind!Topcom Butler 4450/Twin/Triple/Quattro 103 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH 7 Anrufbeantworter Das Butler 4450 verfügt über einen integrierten Anrufbeantworter mit einer Aufnahmekapazität von 13 Minuten. Dieser Anrufbeantworter kann über die Basisstation und das Mobilteil bedient werden. Der Anrufbeantworter kann außerdem fernbedient werden. Sie können 2 Ansagetexte aufnehmen (Ansagetext 1 und Ansagetext 2). Die interne Stimmansage gibt bestimmte Informationen, wie z. B. Tag und Uhrzeit des Anrufes sowie Einstellungen wie VIP-Code, verspätete Klingelsignale ... Die verfügbaren Sprachen der Stimmansage sind auf der Verpackung angegeben!

7.1 Einstellungen des Anrufbeantworters

Einige Einstellungen können auch über die Basisstation ausgewählt werden, die meisten werden jedoch über das Mobilteil eingegeben.

7.1.1 Lautsprecher der Basisstation einstellen

Um die Lautstärke während der Wiedergabe einer eingegangenen Nachricht oder eines Ansagetextes zu ändern, drücken Sie ''+' für lauter oder '-' für leiser. Die Lautstärke kann auf die Stufen '0'-'9' eingestellt werden. Ist die Lautstärke auf die niedrigste Stufe eingestellt, so ist das Mithören eines Anrufs und die Fernabfrage nicht möglich, bei anderen Funktionen hören Sie die Ansagen in Lautstärke-Stufe '1'.

7.1.2 Anrufbeantworter ein- und ausschalten

Wenn der Anrufbeantworter eingeschaltet ist, leuchtet die -LED an der Basisstation (oder blinkt bei neuen Nachrichten) und der Anrufbeantworter nimmt nach einer bestimmten Anzahl von Klingelzeichen (siehe 7.1.3 "Anzahl der Klingelzeichen einstellen" auf Seite 104) den Anruf an. Am Mobilteil erscheint das -Symbol (oder blinkt, wenn neue Nachrichten gespeichert wurden). Wenn der Anrufbeantworter ausgeschaltet ist, leuchtet die -LED an der Basisstation nicht und das -Symbol erscheint nicht im Display des Mobilteils. Um den Anrufbeantworter über die Basisstation ein- oder auszuschalten:

• Drücken Sie die Taste , um den Anrufbeantworter einzuschalten.

• Die Stimmansage bestätigt Ihre Einstellung und spielt den aktivierten Ansagetext ab.

• Drücken Sie die Taste , um den Anrufbeantworter auszuschalten. Um den Anrufbeantworter über das Mobilteil ein- oder auszuschalten:

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie AB EIN/AUS mit den Tasten Nach-oben und Nach-unten .

6. Wählen Sie EIN oder AUS und drücken Sie OK zum Bestätigen.

Alle Nachrichten und Einstellungen werden im Flash-Speicher abgelegt und werden nicht gelöscht, wenn der Netzstecker gezogen wird. Nur die Einstellungen Tag/Uhrzeit werden gelöscht.104 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro Auch wenn der Anrufbeantworter ausgeschaltet ist, nimmt er das Gespräch automatisch nach 10 Klingelzeichen an, um eine Fernaktivierung zu ermöglichen (siehe 7.3 "Fernbedienung" auf Seite 108).

7.1.3 Anzahl der Klingelzeichen einstellen

Die Anzahl der Klingelzeichen, nach denen der Anrufbeantworter ein Gespräch annimmt, kann auf

2 - 9 oder TS (Toll saver) eingestellt werden. Die Standardeinstellung ist 6 Klingelzeichen.

Im TS-Modus nimmt der Anrufbeantworter den Anruf nach 6 Klingelzeichen an, wenn keine neuen Nachrichten gespeichert wurden und nach 2 Klingelzeichen, wenn neue Nachrichten gespeichert wurden. Wenn keine neuen Nachrichten vorhanden sind, können Sie nach dem zweiten Klingelzeichen einhängen, wenn Sie den Anrufbeantworter per Fernaktivierung auf neue Nachrichten prüfen (siehe 7.3 "Fernbedienung" auf Seite 108). So sparen Sie Verbindungskosten und wissen, dass Sie keine neuen Nachrichten haben. Die Anzahl der Klingelzeichen über die Basisstation einstellen:

• Um die aktuell eingestellte Anzahl der Klingelzeichen zu prüfen, drücken Sie kurz die Taste 'Vorwärts' . Die Stimmansage sagt die eingestellte Anzahl der Klingelzeichen an.

• Drücken Sie für 2 Sekunden , um die Anzahl der Klingelzeichen einzustellen.

• Drücken Sie gleich danach , um die Anzahl der Klingelzeichen zu ändern.

• Wenn Sie innerhalb von 3 Sekunden keine Taste drücken, stellt der Anrufbeantworter die ausgewählte Anzahl an Klingelzeichen ein. Die Anzahl der Klingelzeichen über das Mobilteil einstellen:

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie ANZ. RUFE mit den Tasten Nach-oben und Nach-unten und

5. Stellen Sie die Anzahl der Klingelzeichen mit den Tasten Nach-oben und Nach-

unten ein und drücken Sie OK.

7.1.4 Voller Speicher

Wenn der Speicher voll ist, blinkt die EIN/AUS-LED an der Basisstation schnell (0,5 Sekunden EIN-/AUS). Wenn der Anrufbeantworter eingeschaltet ist und ein Anruf ankommt, spielt der Anrufbeantworter automatisch Ansagetext 2 ab (Anrufbeantworterfunktion ohne Aufnahmemöglichkeit). Wenn Sie die Anrufliste abhören, sagt Ihnen die Stimmansage, dass der Speicher voll ist und spielt dann die Nachrichten ab. Löschen Sie einzelne oder alle Nachrichten nach dem Abhören. Der Speicher ist wieder frei.Topcom Butler 4450/Twin/Triple/Quattro 105 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH

7.1.5 VIP-Code programmieren

Der VIP-Code ist eine dreistellige Zahlenfolge für die Fernbedienung des Anrufbeantworters (siehe 7.3 "Fernbedienung" auf Seite 108). Der VIP-Code ist auf '123' voreingestellt.

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie ABFR. PIN und drücken Sie OK.

5. Geben Sie den neuen Code ein und drücken Sie OK zum Bestätigen.

7.1.6 Einen Ansagetext aufnehmen / abspielen oder löschen

Sie können zwei Ansagetexte von 3 Minuten Länge aufnehmen (Ansagetext 1 und Ansagetext 2).

• Ansagetext 1 ist für die Anrufbeantworterfunktion mit der Möglichkeit für den Anrufer, eine Nachricht zu hinterlassen.

• Ansagetext 2 ist für die Anrufbeantworterfunktion ohne die Möglichkeit für den Anrufer, eine Nachricht zu hinterlassen (nur Annahme des Anrufs).

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie ANS. EINST. und drücken Sie OK.

HOEREN ANS.: um den Ansagetext abzuspielen und anzuhören. AUFN. ANSAGE: um den Ansagetext aufzunehmen. ANS. LOE.: um den Ansagetext zu löschen.

6. Wählen Sie den Ansagetext, den Sie abspielen, löschen oder aufnehmen möchten

und drücken Sie OK: Haben Sie das Abspielen des Ansagetextes gewählt, so hören Sie jetzt den Ansagetext. Haben Sie das Löschen des Ansagetextes gewählt, so wird der integrierte Ansagetext abgespielt. Haben Sie das Aufnehmen des Ansagetextes gewählt, so werden Sie von der Stimmansage aufgefordert, nach dem Signalton zu sprechen. Sie können die Aufnahme mit der Taste '#' beenden. Die Aufnahme wird abgespielt.

7.1.7 Einen Ansagetext wählen (Anrufannahme-Modus)

Anrufannahme-Modus über die Basisstation einstellen:

• Halten Sie die Taste gedrückt, bis die Stimmansage Sie auffordert, den Ansagetext zu wählen.

• Drücken Sie für Ansagetext 1 oder für Ansagetext 2. Der ausgewählte Ansagetext wird abgespielt. Wenn kein Ansagetext aufgenommen wurde, wird der integrierte Ansagetext verwendet.106 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro Anrufannahme-Modus über das Mobilteil einstellen:

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie ANSAGEBETR. und drücken Sie OK.

5. Wählen Sie 'ANS. M. AUFZ' für Ansagetext 1 oder 'NUR ANSAGE' für Ansagetext 2

und drücken Sie OK zum Bestätigen.

7.1.8 Tag einstellen

Während der Wiedergabe der Nachrichten wird auch der Tag und die Uhrzeit angesagt, zu der die Nachricht aufgenommen wurde. Die Uhrzeit wird über die interne Uhr eingestellt (Siehe “Uhrzeit einstellen” auf Seite 98), der Tag muss jedoch separat eingestellt werden:

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie EINST. TAG und drücken Sie OK.

5. Stellen Sie den Tag mit den Tasten Nach-oben und Nach-unten ein und drücken

Wenn ein Anruf ankommt und der Anrufbeantworter eingeschaltet ist, nimmt der Anrufbeantworter automatisch den Anruf nach der eingestellten Anzahl der Klingelzeichen an. Wurde Ansagetext 1 ausgewählt, wird der Ansagetext abgespielt, ein Piepton ist zu hören und der Anrufer kann eine Nachricht hinterlassen (max. 3 Minuten). Wurde Ansagetext 2 gewählt, wird die Verbindung nach dem Piepton automatisch getrennt. Der Anrufer kann keine Nachricht hinterlassen.

7.2.1 Mithören der Nachrichten über die Basisstation und das Mobilteil

Diese Funktion ist nützlich, wenn Sie nur bestimmte Anrufe entgegennehmen möchten. Es ist möglich, während eines ankommenden Gesprächs, den Anrufer über die Basisstation oder das Mobilteil zu hören, um herauszufinden, wer anruft. Wenn der Lautsprecher der Basisstation nicht auf die niedrigste Stufe eingestellt ist, hören Sie den Ansagetext und den Anrufer, der eine Nachricht aufspricht. Wenn nach der Anrufannahme 8 Sekunden lang nichts gesprochen wird, wird die Verbindung automatisch getrennt. Es ist jedoch möglich, je nach Geräuschpegel der Telefonleitung, dass das Gerät die Verbindung nicht automatisch trennt und bis zu 3 Minuten aufnimmt. Die Aufnahme wird unterbrochen, sobald Sie das Gespräch annehmen. Wenn das Gerät weiter aufnimmt, drücken Sie an der Basisstation.Topcom Butler 4450/Twin/Triple/Quattro 107 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH Am Mobilteil:

• Drücken Sie OK wenn 'MITHOEREN?' im Display erscheint. Sie können den Anrufer über das Mobilteil hören.

• Zum Ausschalten des Mithörens drücken Sie

7.2.2 Ein Memo aufnehmen

Ein Memo wird wie eine eingehende Nachricht behandelt, die später vom Benutzer abgehört werden kann. Die maximale Aufnahmezeit für ein Memo beträgt 3 Minuten.

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie AB EINSTELL. mit den Tasten Nach-oben und Nach-unten .

4. Wählen Sie AUFN. MEMO und drücken Sie OK.

5. Die Stimmansage fordert Sie auf, das Memo nach dem Piepton aufzunehmen.

6. Um die Aufnahme zu beenden, drücken Sie die Taste '#'.

7.2.3 Gespeicherte Nachrichten und Memos abspielen

Am Mobilteil: Drücken Sie , um alle Nachrichten und Memos abzuspielen. Drücken Sie 2 Sekunden lang, um nur die neuen Nachrichten und Memos abzuspielen. Zu jeder Nachricht gibt die interne Stimmansage Tag und Uhrzeit an, wann die Nachricht aufgezeichnet wurde. Während der Wiedergabe können Sie:

• Zum Anfang der aktuellen Nachricht springen, indem Sie einmal die Taste drücken.

• Zur vorherigen Nachricht springen, indem Sie zweimal die Taste drücken.

• Die Wiedergabe anhalten, indem Sie die Taste drücken.

• Die Taste Ø drücken, um die aktuelle Nachricht zu löschen.

• Die Wiedergabe anhalten, indem Sie die Taste drücken. Drücken Sie die Taste noch einmal, um die Wiedergabe fortzusetzen. Zur nächsten Nachricht springen, indem Sie die Taste drücken. Nachdem Sie die Nachrichten abgehört haben, fordert die interne Stimmansage Sie auf, alle Nachrichten zu löschen.

• Drücken Sie Ø zum Bestätigen oder

• Drücken Sie zum Überspringen. Nachdem Sie Löschen gedrückt haben, bestätigt die interne Stimmansage, dass alle Nachrichten gelöscht wurden. Am Mobilteil:

1. Drücken Sie /OK, um das Menü aufzurufen.

2. Wählen Sie NA. HOEREN und drücken Sie OK.

3. Die Anzahl der neuen Nachrichten wird angezeigt. Drücken Sie die Nach-unten-

Taste, um alle Nachrichten zu sehen (neue und alte Nachrichten).

4. Drücken Sie OK, um das Abspielen der Nachrichten zu starten.

5. Nach der Wiedergabe fordert Sie die interne Stimmansage auf, alle Nachrichten zu

löschen, indem Sie die Taste drücken.108 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro

Der Anrufbeantworter kann mit einem Touch-tone-Telefon (MFV-Tonsystem) fernbedient werden. Die Fernbedienung läuft über ein Menü.

7.3.1 Zum Start der Fernbedieung

• Rufen Sie Ihr Gerät an.

• Der Anrufbeantworter nimmt das Gespräch an, Sie hören die ausgehenden Nachricht und einen Piepton.

• Nach dem Piepton drücken Sie lange auf ’*’. Das Gerät fordert Sie auf den VIP-Code einzugeben.

• Wählen Sie langsam den VIP-Code (Standard 123).

• Wenn der VIP-Code falsch ist, bestätigt das Gerät dies und fordert Sie auf den VIP- Code erneut einzugeben. Wenn der VIP-Code korrekt ist und das Gerät hat neue Nachrichten gespeichert, nennt es die Anzahl der neuen Nachrichten und spielt sie auch ab. Wenn alle neuen Nachrichten abgespielt wurden, fordert Sie das Gerät auf zum Löschen der abgespielten Nachrichten ’5’ zu drücken oder ’1’, wenn Sie das Hauptmenü hören möchten.

• Wenn das Gerät keine neuen Nachrichten gespeichert hat, teilt es das mit und fordert Sie auf ’1’ zu drücken um das Hauptmenü zu öffnen.

Drücken Sie ’1’ um das folgende Menü abzuspielen:

• Drücken Sie ’2’ um alle Nachrichten abzuspielen.

• Drücken Sie ’3’ um die neuen Nachrichten abzuspielen.

• Drücken Sie ’4’ um während der Nachrichten zurück zu springen.

• Drücken Sie ’5’ um während der Nachrichten zu löschen.

• Drücken Sie ’6’ um während der Nachrichten vorwärts zu springen.

• Drücken Sie ’7’ um den Anrufbeantworter an-/auszuschalten.

• Drücken Sie ’8’ um das Menü der ausgehenden Nachrichten abzuhören.

• Drücken Sie ’9’ um einen neuen Sicherheitscode einzustellen.

• Drücken Sie ’1’ um das Hauptmenü abzuhören.

7.3.3 Menü der ausgehenden Nachrichten

Drücken Sie im Hauptmenü ’8’. Das Gerät sagt ’Menü der ausgehenden Nachrichten’ und nennt anschließend das Menü der ausgehenden Nachrichten.

• Drücken Sie ’2’ um die OGM abzuspielen.

• Drücken Sie ’3’ um die ’OGM zum Antworten und Aufzeichnen’ aufzuzeichnen

• Drücken Sie ’4’ um die ’OGM nur zum Antworten’ aufzuzeichnen

• Drücken Sie ’5’ um die ’OGM zum Antworten und Aufzeichnen’ zu selektieren Sie müssen das Hauptmenü nicht abspielen, um eine beliebige Funktion zu aktivieren.Topcom Butler 4450/Twin/Triple/Quattro 109 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH

• Drücken Sie ’6’ um die ’OGM nur zum Antworten’ zu selektieren

• Drücken Sie ’8’ um das Menü der ausgehenden Nachrichten erneut abzuhören.

• Drücken Sie ’1’ um das Hauptmenü erneut abzuhören.

7.3.4 Den Sicherheitscode einstellen

• Drücken Sie im Hauptmenü ’9’. Das Gerät fordert Sie auf ’*’ zu drücken um einen neuen VIP-Code einzustellen.

• Geben Sie nach dem Ton den neuen Sicherheitscode ein.

• Drücken Sie # als Bestätigung

• Das Gerät fordert Sie auf ’1’ zu drücken um das Hauptmenü zu öffnen. 8 Problemlösung Anzeichen Mögliche Ursache Lösung Kein Display Batterien nicht geladen Überprüfen Sie die Position der Batterien Batterien aufladen Handgerät ist ausgeschaltet Handgerät einschalten Kein Ton Telefonkabel schlecht angeschlossen Überprüfen Sie die Verbindung des Telefonkabels Die Leitung ist von einem anderen Handgerät besetzt Warten Sie bis das andere Handgerät auflegt Das Symbol blinkt Handgerät außer Reichweite Gehen Sie mit dem Handgerät dichter zur Basisstation Die Basisstation hat keine Stromzufuhr Überprüfen Sie die Stromverbindung zur Basisstation Das Handgerät ist bei der Basisstation nicht angemeldet Melden Sie das Handgerät bei der Basisstation an Basisstation oder Handgerät klingeln nicht Die Klingellautstärke ist null oder zu gering Stellen Sie die Klingellautstärke ein Ton ist gut, aber es gibt keine Kommunikation Der Wählmodus ist falsch Stellen Sie den Wählmodus ein IWV/MFV Ein Anruf auf PABX weiterzuleiten ist nicht möglich Die FLASH-Zeit ist zu kurz Stellen Sie die Einheit auf lange Flash-Zeit ein Telefon reagiert nicht auf Tastendrücke Bedienfehler Entfernen Sie die Batterien und legen Sie sie erneut ein110 Topcom Butler 4450/Twin/Triple/Quattro Topcom Butler 4450/Twin/Triple/Quattro 9 Garantie

Topcom Geräte habe eine 36-monatige Garantiezeit.Die Garantiezeit beginnt an dem Tag, an dem das neue Gerät erworben wurde. Die Garantie für Batterien ist auf 6 Monate nach Erwerb begrenzt.Verschleißartikel oder Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen, sind von der Garantie ausgeschlossen. Der Garantieanspruch muss durch den Originalkaufbeleg, auf dem das Kaufdatum und das Gerätemodell ersichtlich sind, nachgewiesen werden.

9.2 Abwicklung des Garantiefalles

Senden Sie das fehlerhafte Gerät mit dem gültigen Kaufbeleg an ein Topcom Service Zentrum. Tritt ein Gerätefehler innerhalb der Garantiezeit auf, übernimmt Topcom oder ein autorisiertes Service Zentrum unentgeltlich die Reparatur jedes durch einen Material- oder Herstellerfehler aufgetretenen Defekts. Topcom wird nach eigenem Ermessen die Garantieansprüche mittels Reparatur oder Austausch des fehlerhaften Gerätes oder von Teilen des fehlerhaften Gerätes erfüllen.Bei einem Austausch können die Farbe und das Modell vom eigentlich erworbenen Gerät abweichen. Das ursprüngliche Kaufdatum bestimmt den Beginn der Garantiezeit.Die Garantiezeit verlängert sich nicht, wenn das Gerät von Topcom oder von einem seiner autorisierten Service Zentren ausgetauscht oder repariert wird.

9.3 Garantieausschlüsse

Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht wurden, sowohl als auch Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenen Zubehör entstehen, werden nicht von der Garantie abgedeckt. Schnurlose Telefone von Topcom wurden so konstruiert, dass sie ausschließlich mit wiederaufladbaren Batterien funktionieren.Ein durch nicht-wiederaufladbare Batterien verursachter Schaden fällt nicht unter die Garantieleistung. Die Garantie deckt keine Schäden ab, die durch äußere Einflüsse entstanden sind, wie z.B. Blitzeinschlag, Wasser, Brände oder auch jegliche Transportschäden. Wenn die Seriennummer des Gerätes verändert, entfernt oder unleserlich gemacht wurde, kann keine Garantie in Anspruch genommen werden. Alle Garantieansprüche erlöschen, wenn das Gerät durch den Käufer oder durch unqualifizierte und nicht offiziell anerkannte Topcom Service Zentren repariert, verändert oder umgebaut wurde.Topcom Butler 4450/Twin/Triple/Quattro 111 Topcom Butler 4450/Twin/Triple/Quattro DEUTSCH 10 Technische Daten

• Standard: DECT (Digital Enhanced Cordless Telecommunications) GAP (Generic Access Profile)

• Frequenzbereich: 1880 Mhz bis 1900 Mhz

• Anzahl Kanäle: 120 Duplexkanäle

• Codiergeschwindigkeit: 32 kbit/s

• Emissionsleistung: 10 mW (durchschnittliche Leistung pro Kanal)

• Reichweite: max 300 m im freien Gelände /10-50 m im Gebäude

• Basisstation Stromzufuhr: 230 V / 50 Hz für die Basisstation

• Handgerät Batterien: 2 wiederaufladbare Batterien AAA, NiMh 550mAh

• Handgerät Bereitschaft: 200 Stunden im Stand-by

• Sprechzeit: 10 Stunden

• Ladezeit: 6-8 Stunden

• Normale Gebrauchsbedingungen: +5 °C bis +45 °C

• Flash-Zeit 100 oder 250 msR00001
