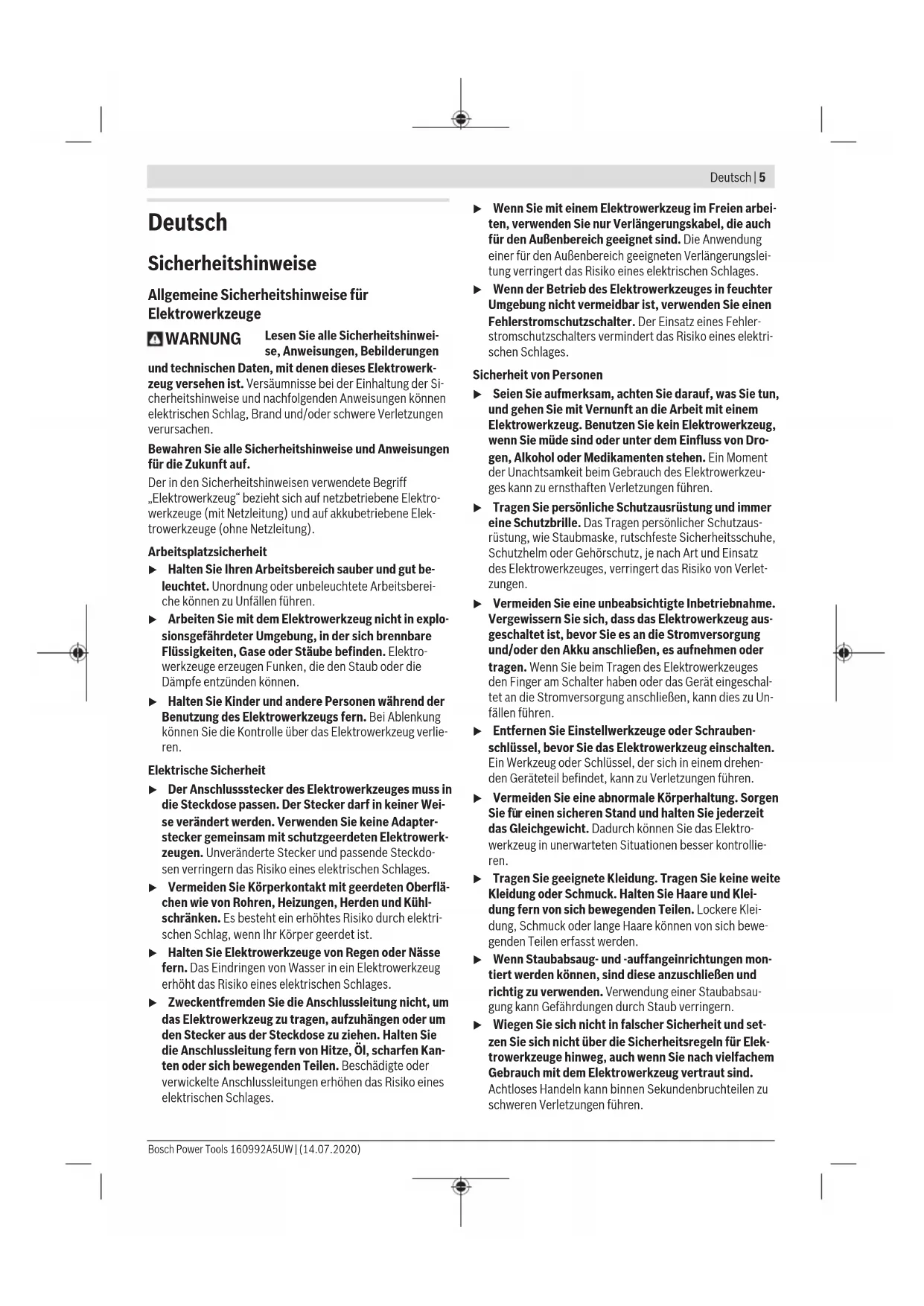

GDR... GDX... (15) (1)(2) (2) (1) (17) (16) (17) (17) (17) (18) (16) (15) (12) (12) GDS ... (18) (1) 160992A5UW | (14.07.2020) Bosch Power ToolsDeutsch | 5 Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Bosch Power Tools 160992A5UW | (14.07.2020)6 | Deutsch Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen fur andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Verwendung und Behandlung des Akkuwerkzeugs u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das fur eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Ak- kus kann zu Verletzungen und Brandgefahr führen. u Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben. u Bei falscher Anwendung kann Flüssigkeit aus dem Ak- ku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzli- che ärztliche Hilfe in Anspruch. Austretende Akkuflüs- sigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. u Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. u Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen. u Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außer- halb des in der Betriebsanleitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. u Warten Sie niemals beschädigte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienststellen erfolgen. Sicherheitshinweise für Schlagschrauber u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsfüh- renden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag füh- ren. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung. u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzzeitig hohe Re- aktionsmomente auftreten. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. 160992A5UW | (14.07.2020) Bosch Power ToolsDeutsch | 7 u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann bren- nen oder explodieren. Führen Sie Frischluft zu und su- chen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem in- ternen Kurzschluss kommen und der Akku brennen, rau- chen, explodieren oder überhitzen. u Verwenden Sie den Akku nur in Produkten des Her- stellers. Nur so wird der Akku vor gefährlicher Überlas- tung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es be- steht Explosions- und Kurzschlussgefahr. Fur Informationen zum Bluetooth

Low Energy Module GCY30-4 lesen Sie die zugehörige Bedienungsanleitung. u Vorsicht! Bei der Verwendung des Elektrowerkzeugs mit Bluetooth

te und Anlagen, Flugzeuge und medizinischer Gera

te) auftreten. Ebenfalls kann eine Scha

digung von Menschen und Tieren in un- mittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Elektrowerkzeug mit Bluetooth

he von medizinischen Ge-

ten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Elektrowerkzeug mit Bluetooth

nicht in Flug- zeugen. Vermeiden Sie den Betrieb u

-Wortmarke wie auch die Bildzeichen (Lo- gos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wort- marke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern jeweils im angegebenen Abmessungsbereich. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Werkzeugaufnahme (2) Verriegelungshülse (3) Trageschlaufe

(7) Akku-Entriegelungstaste

(8) Taste für elektronische Drehzahlvorwahl (9) Lampe (10) Taste für Lampe (11) Drehzahlanzeige (12) Drehrichtungsumschalter (13) Ein-/Ausschalter (14) Handgriff (isolierte Grifffläche) (15) Schrauberbit mit Kugelrastung

(18) Einsatzwerkzeug

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Schlagschrauber GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C Sachnummer 3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3.. Nennspannung V= 18 18 18 Leerlaufdrehzahl

0–4 000 0–4 200 0–4 200 max. Drehmoment Nm 200 200 200 Maschinenschrauben-Ø mm M6–M16 M6–M16 M6–M16 Werkzeugaufnahme ¼"Innensechskant ¼"Innensechskant/

Gewicht entsprechend EPTA-Procedure 01:2014

kg 1,1–2,5 1,2–2,5 1,1–2,5 Datenübertragung Bluetooth®

m 30 30 30 genutzter Frequenzbereich MHz 2 402–2 480 2 402–2 480 2 402–2 480 Ausgangsleistung mW < 1 < 1 < 1 empfohlene Umgebungstemperatur beim Laden °C 0... +35 0... +35 0... +35 erlaubte Umgebungstemperatur beim Betrieb

gemessen bei 20−25°C mit Akku GBA 18V 5.0Ah. B) abhängig vom verwendeten Akku C) Die mobilen Endgeräte mussen kompatibel zu Bluetooth®-Low-Energy-Geräten (Version 4.1) sein und das Generic Access Profile (GAP) un- terstutzen. D) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von ge- schlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein. E) eingeschränkte Leistung bei Temperaturen <0 °C Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend EN62841-2-2. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 98,5dB(A); Schall- leistungspegel 109,5dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend EN62841-2-2: Anziehen von Schrauben und Muttern maximaler zulässiger Größe: GDR 18V-200 C: a

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, 160992A5UW | (14.07.2020) Bosch Power ToolsDeutsch | 9 aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. Akku laden u Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol- le Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des La- devorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abge- schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. u Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Aus- schalter. Der Akku kann beschädigt werden. Beachten Sie die Hinweise zur Entsorgung. Akku entnehmen Der Akku (6) verfügt über zwei Verriegelungsstufen, die ver- hindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste (7) herausfällt. Solan- ge der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten. Zur Entnahme des Akkus (6) drücken Sie die Entriegelungs- taste (7) und ziehen den Akku aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an. Akku-Ladezustandsanzeige Die grunen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgrunden ist die Abfrage des Ladezustands nur bei Stillstand des Elektro- werkzeuges möglich. Drucken Sie die Taste fur die Ladezustandsanzeige oder , um den Ladezustand anzuzeigen. Dies ist auch bei abge- nommenem Akku möglich. Leuchtet nach dem Drucken der Taste fur die Ladezustands- anzeige keine LED, ist der Akku defekt und muss ausge- tauscht werden. Hinweis: Der Akku-Ladezustand wird auch am User Inter- face angezeigt. Hinweis: Der Akku-Ladezustand wird auch am User Inter- face angezeigt Zustandsanzeigen. Akku-Typ GBA 18V... LEDs Kapazität Dauerlicht 3× grün 60−100% Dauerlicht 2× grün 30−60% Dauerlicht 1× grün 5−30% Blinklicht 1× grün 0−5% Akku-Typ ProCORE18V... LEDs Kapazität Dauerlicht 5× grün 80−100 % Dauerlicht 4× grün 60−80 % Dauerlicht 3× grün 40−60 % Dauerlicht 2× grün 20−40 % Dauerlicht 1× grün 5−20 % Blinklicht 1× grün 0−5 % Werkzeugwechsel u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. Einsatzwerkzeug einsetzen: GDR/GDX 18V-200 C (siehe Bild A – B) Ziehen Sie die Verriegelungshülse (2) nach vorne, führen das Einsatzwerkzeug bis zum Anschlag in die Werkzeugauf- nahme (1) und lassen die Verriegelungshülse (2) wieder los, um das Einsatzwerkzeug zu arretieren. Schlagfeste Schrauberbits (17) können Sie über einen Uni- versalbithalter mit Kugelrastung (16) einsetzen. Einsatzwerkzeug einsetzen: GDX/GDS 18V-200 C (siehe Bild B – C) u Achten Sie beim Einsetzen eines Einsatzwerkzeugs darauf, dass es sicher auf der Werkzeugaufnahme Bosch Power Tools 160992A5UW | (14.07.2020)10 | Deutsch sitzt. Wenn das Einsatzwerkzeug nicht sicher mit der Werkzeugaufnahme verbunden ist, kann es sich während des Schraubvorgangs lösen. Schieben Sie das Einsatzwerkzeug (18) auf den Vierkant der Werkzeugaufnahme (1). Systembedingt sitzt das Einsatzwerkzeug (18) mit etwas Spiel auf der Werkzeugaufnahme (1); dies hat keinen Ein- fluss auf die Funktion/Sicherheit. Einige Einsatzwerkzeuge (z. B. Doppelbits) können in der Werkzeugaufnahme nicht sicher befestigt werden. Einsatzwerkzeug entnehmen Ziehen Sie die Verriegelungshülse (2) nach vorn und entneh- men Sie das Einsatzwerkzeug. Betrieb Funktionsweise Die Werkzeugaufnahme (1) mit dem Einsatzwerkzeug wird durch einen Elektromotor über Getriebe und Schlagwerk an- getrieben. Der Arbeitsvorgang gliedert sich in zwei Phasen: Schrauben und Festziehen (Schlagwerk in Aktion). Das Schlagwerk setzt ein, sobald die Schraubverbindung festfährt und somit der Motor belastet wird. Das Schlagwerk wandelt damit die Kraft des Motors in gleichmäßige Dreh- schläge um. Beim Lösen von Schrauben oder Muttern läuft dieser Vorgang umgekehrt ab. Inbetriebnahme Akku einsetzen u Verwenden Sie nur original Bosch Li-Ionen-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs an- gegebenen Spannung. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. Stellen Sie den Drehrichtungsumschalter (12) auf die Mitte, um ein unbeabsichtigtes Einschalten zu verhindern. Setzen Sie den geladenen Akku (6) in den Griff ein, bis dieser spür- bar einrastet und bündig am Griff anliegt. Drehrichtung einstellen (siehe Bild D) Mit dem Drehrichtungsumschalter (12) können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrück- tem Ein-/Ausschalter (13) ist dies jedoch nicht möglich. Rechtslauf: Zum Eindrehen von Schrauben und Anziehen von Muttern drücken Sie den Drehrichtungsumschalter (12) nach links bis zum Anschlag durch. Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter (12) nach rechts bis zum Anschlag durch. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (13) und halten Sie ihn gedrückt. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (13) los. Drehzahl/Schlagzahl vorwählen Mit der Taste (8) können Sie die benötigte Drehzahl/Schlag- zahl in 3 Stufen vorwählen. Drücken Sie die Taste (8) so oft, bis die gewünschte Einstellung in der Drehzahlanzeige (11) signalisiert wird. Die gewählte Einstellung wird gespeichert. Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch prakti- schen Versuch ermittelt werden. Drehzahl einstellen Sie können die Drehzahl des eingeschalteten Elektrowerk- zeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter (13) eindrücken. Leichter Druck auf den Ein-/Ausschalter (13) bewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl. Lampe "PowerLight" ein-/ausschalten Drücken Sie zur Inbetriebnahme der Lampe (9) die Taste (10). Um die Lampe (9) auszuschalten drücken Sie die Tas- te (10) erneut. Arbeitshinweise u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerk- zeuge können abrutschen. Das Drehmoment ist abhängig von der Schlagdauer. Das ma- ximal erzielte Drehmoment resultiert aus der Summe aller, durch Schläge erzielten, Einzeldrehmomente. Das maximale Drehmoment wird nach einer Schlagdauer von 6–10 Sekun- den erreicht. Nach dieser Zeit erhöht sich das Anziehdreh- moment nur noch minimal. Die Schlagdauer ist für jedes erforderliche Anziehdrehmo- ment zu ermitteln. Das tatsächlich erzielte Anziehdrehmo- ment ist stets mit einem Drehmomentschlüssel zu überprü- fen. Verschraubungen mit hartem, federndem oder weichem Sitz Werden im Versuch die in einer Schlagfolge erzielten Dreh- momente gemessen und in ein Diagramm übertragen, erhält man die Kurve eines Drehmomentverlaufes. Die Höhe der Kurve entspricht dem maximal erzielbaren Drehmoment, die Steilheit zeigt, in welcher Zeit dies erreicht wird. Ein Drehmomentverlauf hängt ab von folgenden Faktoren: – Festigkeit der Schrauben/Muttern – Art der Unterlage (Scheibe, Tellerfeder, Dichtung) – Festigkeit des zu verschraubenden Materials – Schmierverhältnisse an der Schraubverbindung Entsprechend ergeben sich folgende Anwendungsfälle: – Harter Sitz ist gegeben bei Verschraubungen von Metall auf Metall bei Verwendung von Unterlegscheiben. Nach einer relativ kurzen Schlagzeit ist das maximale Drehmo- ment erreicht (steiler Kennlinienverlauf). Unnötig lange Schlagzeit schadet nur der Maschine. – Federnder Sitz ist gegeben bei Verschraubungen von Metall auf Metall, jedoch bei Verwendung von Federrin- gen, Tellerfedern, Stehbolzen oder Schrauben/Muttern 160992A5UW | (14.07.2020) Bosch Power ToolsDeutsch | 11 mit konischem Sitz sowie bei Verwendung von Verlänge- rungen. – Weicher Sitz ist gegeben bei Verschraubungen von z. B. Metall auf Holz, oder bei Verwendung von Blei- oder Fi- berscheiben als Unterlage. Bei federndem bzw. weichem Sitz ist das maximale Anzieh- drehmoment geringer als bei hartem Sitz. Ebenso ist eine deutlich längere Schlagzeit erforderlich. Richtwerte für maximale Schrauben-Anziehdrehmomente Angaben in Nm, berechnet aus dem Spannungsquerschnitt; Ausnutzung der Streckgrenze 90 % (bei Reibungszahl

ges =0,12). Zur Kontrolle ist das Anziehdrehmoment stets mit einem Drehmomentschlüssel zu überprüfen. Festigkeitsklassen nach DIN 267 Standard-Schrauben Hochfeste Schrauben

M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 M10 13 17.5 22 23 26 29 35 39 47 65 78 M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 Tipps Vor dem Eindrehen größerer, längerer Schrauben in harte Werkstoffe sollten Sie mit dem Kerndurchmesser des Gewin- des auf etwa 2/3 der Schraubenlänge vorbohren. Hinweis: Achten Sie darauf, dass keine metallischen Klein- teile in das Elektrowerkzeug eindringen. Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maxi- maler Drehzahl im Leerlauf drehen lassen. Gurthalteclip Mit dem Gurthalteclip (5) können Sie das Elektrowerkzeug z. B. an einem Gurt einhängen. Sie haben dann beide Hände frei und das Elektrowerkzeug ist jederzeit griffbereit. Hinweise für den optimalen Umgang mit dem Akku Schützen Sie den Akku vor Feuchtigkeit und Wasser. Lagern Sie den Akku nur im Temperaturbereich von –20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer nicht im Au- to liegen. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Beachten Sie die Hinweise zur Entsorgung. Wartung und Service Wartung und Reinigung u Reinigen Sie die Werkzeugaufnahme (1) und Verrie- gelungshülse (2) von Zeit zu Zeit und fetten Sie diese leicht mit Fett 1 600 A00 2NE ein. u Nehmen Sie den Akku vor allen Arbeiten am Elektro- werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so- wie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun- gen des Gefahrgutrechts. Die Akkus können durch den Be- nutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti- on) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Bosch Power Tools 160992A5UW | (14.07.2020)12 | English Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak- ku so, dass er sich nicht in der Verpackung bewegt. Bitte be- achten Sie auch eventuelle weiterführende nationale Vor- schriften. Entsorgung Elektrowerkzeuge, Akkus, Zubehör und Verpa- ckungen sollen einer umweltgerechten Wieder- verwertung zugeführt werden. Werfen Sie Elektrowerkzeuge und Akkus/Batte- rien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt wer- den. Akkus/Batterien: Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt Transport (sie- he „Transport“, Seite11). English Safety instructions General Power Tool Safety Warnings WARNING Read all safety warnings, instruc- tions, illustrations and specifica- tions provided with this power tool. Failure to follow all in- structions listed below may result in electric shock, fire and/ or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains- operated (corded) power tool or battery-operated (cord- less) power tool. Work area safety u Keep work area clean and well lit. Cluttered or dark areas invite accidents. u Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes. u Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control. Electrical safety u Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock. u Avoid body contact with earthed or grounded sur- faces, such as pipes, radiators, ranges and refrigerat- ors. There is an increased risk of electric shock if your body is earthed or grounded. u Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of elec- tric shock. u Do not abuse the cord. Never use the cord for carry- ing, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock. u When operating a power tool outdoors, use an exten- sion cord suitable for outdoor use. Use of a cord suit- able for outdoor use reduces the risk of electric shock. u If operating a power tool in a damp location is un- avoidable, use a residual current device (RCD) protec- ted supply. Use of an RCD reduces the risk of electric shock. Personal safety u Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inatten- tion while operating power tools may result in serious per- sonal injury. u Use personal protective equipment. Always wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions will reduce personal in- juries. u Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or en- ergising power tools that have the switch on invites acci- dents. u Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal in- jury. u Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations. u Dress properly. Do not wear loose clothing or jew- ellery. Keep your hair and clothing away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts. u If devices are provided for the connection of dust ex- traction and collection facilities, ensure these are con- nected and properly used. Use of dust collection can re- duce dust-related hazards. u Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore tool 160992A5UW | (14.07.2020) Bosch Power Toolsloading-circle-114 | English Protect the battery against heat, e.g. against continuous intense sunlight, fire, dirt, water and moisture. There is a risk of explosion and short-circuiting. Read the corresponding operating instructions for informa- tion about the GCY30-4 Bluetooth

°C –20...+50 –20...+50 –20...+50

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Technische Unterlagen bei: * Akku-Schlag- schrauber Sachnummer
