РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDR 18V200 C Professional BOSCH

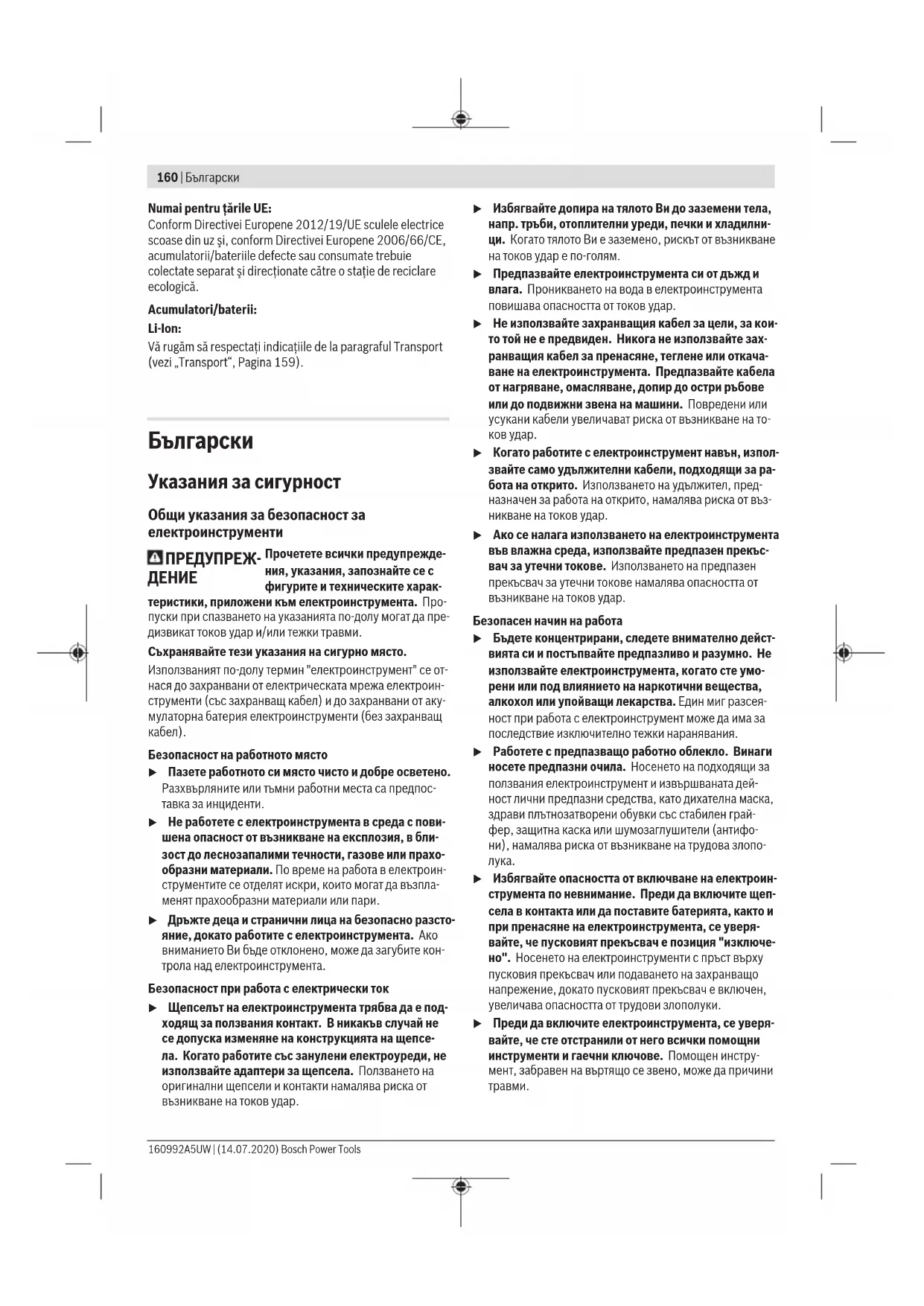

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

160992A5UW | (14.07.2020) Bosch Power ToolsБългарски | 161 u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при Bosch Power Tools 160992A5UW | (14.07.2020)162 | Български температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа с винтоверти u Когато изпълнявате операция, при която съществу- ва опасност фиксаторът да засегне скрити под по- върхността проводници под напрежение, допирай- те електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фикса- тора с проводник под напрежение е възможно напре- жението да се предаде по металните детайли на елект- роинструмента и това да предизвика токов удар. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен поздраво и сигурно, отколкото, ако го държите

u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. За информация относно модула Bluetooth

Low Energy Module GCY30-4 прочетете приложеното с него ръковод- ство за експлоатация. u Внимание! При ползването на електроинструмент с Bluetooth

може да възникне смущение по други уреди и съоръжения, самолети и медицински уреди (напр. пейсмейкъри, слухови апарати). Също така не може да се изключи евентуално вредно влияние върху хора и животни. Не използвайте електроинст- румента с Bluetooth

в близост до медицински уре- ди, бензиностанции, химични съоръжения, зони с опасност от експлозция и в близост до взривоопас- ни материали. Не използвайте електроинструмента с Bluetooth

в самолети. Избягвайте продължителна- та работа в непосредствена близост до тялото. Наименованието Bluetooth

както и графичните еле- менти (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наиме- нование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за пос- ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1)

(2) Застопоряваща втулка (3) Клуп за носене

(4) Капаче Bluetooth® Low Energy Module GCY 30-4 (5) Скоба за окачване на колан

160992A5UW | (14.07.2020) Bosch Power ToolsБългарски | 163 (7) Бутон за отключване на акумулаторната батерия

(8) Бутон за електронно регулиране на скоростта на

(10) Бутон за лампата (11) Индикатор за скоростта на въртене (12) Превключвател за посоката на въртене (13) Пусков прекъсвач (14) Ръкохватка (изолирани повърхности) (15) Бит за винтовърт със сферично фиксиране

(16) Универсален държач битове

(17) Винтовъртен бит

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен ударен винтоверт GDR 18V-200 C GDX 18V-200 C GDS 18V-200 C Каталожен номер 3 601 JG4 1.. 3 601 JG4 2.. 3 601 JG4 3.. Номинално напрежение V= 18 18 18 Скорост на въртене на празен ход

0–4000 0–4200 0–4200 Макс. въртящ момент Nm 200 200 200 Диаметър на машинни винтове mm M6–M16 M6–M16 M6–M16 Гнездо за работен инструмент ¼"вътрешен шестос-

Тегло съгласно EPTA-Procedure 01:2014

m 30 30 30 Използвана честотна лента MHz 2402–2480 2402–2480 2402–2480 Изходяща мощност mW <1 <1 <1 Препоръчителна температура на околната среда при зареждане °C 0...+35 0...+35 0...+35 Разрешена температура на окол- ната среда при работа

°C –20...+50 –20...+50 –20...+50 Препоръчителни акумулаторни ба-

Измерено при 20−25°C с акумулаторна батерияGBA 18V 5.0Ah. B) в зависимост от използваната акумулаторна батерия C) Мобилните устройства трябва да са съвместими с Bluetooth®-Low Energy (Version 4.1) и да поддържат профила Generic Access Profile (GAP). D) Обхватът може да се изменя в широки граници в зависимост от конкретните условия, включително от използваното устройство. В затворени помещения и през метални прегради (напр. стени, шкафове, куфари и др.п.) обхватът на Bluetooth® сигналът може да бъ- де значително по-малък. E) ограничена мощност при температури <0 °C Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-2. Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 98,5dB(A); мощност на звука 109,5dB(A). Неопределе- ност K=3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Спазвайте указанията за бракуване. Изваждане на акумулаторната батерия Акумулаторната батерия (6) е с две степени на освобож- даване, с което се предотвратява изпадането й при натис- кане по невнимание на деблокиращия бутон (7). Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. За изваждане на акумулаторната батерия (6) натиснете бутона за освобождаване (7) и издърпайте акумулаторна- 160992A5UW | (14.07.2020) Bosch Power ToolsБългарски | 165 та батерия странично от електроинструмента. При това не прилагайте сила. Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Указание: Състоянието на зареждане на акумулаторната батерия се показва и на потребителския интерфейс . Забележка: Състоянието на зареждане на акумулатора се индицира и на потребителския интерфейс Индикатори за състоянието. Акумулаторна батерия модел GBA 18V... Светодиоди Капацитет Непрекъснато светене 3× зелено 60−100% Непрекъснато светене 2× зелено 30−60% Непрекъснато светене 1× зелено 5−30% Мигаща светлина 1× зелено 0−5% Акумулаторна батерия модел ProCORE18V... Светодиоди Капацитет Непрекъснато светене 5× зелено 80−100 % Непрекъснато светене 4× зелено 60−80 % Непрекъснато светене 3× зелено 40−60 % Непрекъснато светене 2× зелено 20−40 % Непрекъснато светене 1× зелено 5−20 % Мигаща светлина 1× зелено 0−5 % Смяна на работния инструмент u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електрод- вигателя може да засмуче прах във вътрешността на корпуса, а отложен по вътрешните повърхности мета- лен прах увеличава опасността от токов удар. Използване на работен инструмент: GDR/GDX 18V-200 C (вж. фиг. A – B) Издърпайте застопоряващата втулка (2) напред, вкарай- те до упор работния инструмент в патронника (1) и след това отпуснете застопоряващата втулка (2), за да засто- порите работния инструмент. Можете да използвате устойчиви на удар накрайници за завиване/развиване (17) с помощта на универсално гнездо за накрайници със захващане със сачма (16). Използване на работен инструмент: GDX/GDS 18V-200 C (вж. фиг. B – C) u При поставяне на работния инструмент внимавайте той да бъде захванат здраво от патронника. Ако ра- ботният инструмент не е захванат здраво в патронни- ка, може да изскочи неконтролирано по време на ра-

Поставете работния инструмент (18) на четиристена на гнездото (1). Съгласно принципа на захващане работният инструмент (18) има известна хлабина в патронника (1); това не се отразява на безопасността/правилното му функцонира-

Някои работни инструменти (напр. двустранни накрайни- ци за завиване/развиване) не могат да бъдат захванати здраво в патронника. Демонтиране на работния инструмент Издърпайте застопоряващата втулка (2) напред и изваде- те работния инструмент. Работа с електроинструмента Начин на работа Патронникът (1) с работния инструмент се задвижва от електродвигател през редуктор и ударен механизъм. Работният процес се разделя на две фази: завинтване и затягане (ударен механизъм в действие). Ударният механизъм се включва, когато съпротивлението на винтовото съединение нарасне и електродвигателят се натовари. Ударният механизъм превръща енергията на електродвигателя в равномерни въртеливи удари. При развиване на винтове или гайки този процес протича об-

Пускане в експлоатация Поставяне на акумулаторната батерия u Използвайте само оригинални литиево-йонни бате- рии на Bosch с посоченото на табелката на Вашия електроинструмент номинално напрежение. Изпол- зването на други акумулаторни батерии може да пре- дизвика наранявания и опасност от пожар. Bosch Power Tools 160992A5UW | (14.07.2020)166 | Български Поставете превключвателя за посоката на въртене (12) в средно положение, за да предотвратите включване по невнимание. Поставете заредената акумулаторна бате- рия (6) в ръкохватката, докато усетите отчетливо прещ- ракване и акумулаторната батерия бъде захваната здраво в ръкохватката. Настройване на посоката на въртене (вж. фиг. D) С помощта на превключвателя (12) можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (13). Въртене надясно: За завиване на винтове и затягане на гайки натиснете превключвателя за посоката на въртене (12) до упор наляво. Въртене наляво: За развиване на винтове и гайки натис- нете превключвателя за посоката на въртене(12) надяс- но до упор. Включване и изключване За включване на електроинструмента натиснете и зад- ръжте пусковия прекъсвач (13). За да изключите електроинструмента, отпуснете пуско- вия прекъсвач (13). Предварителен избор на скоростта на въртене/ честотата на ударите С бутона (8) можете предварително да настроите на 3 степени скоростта на въртене/честотата на ударите. На- тиснете неколкократно бутона (8), докато индикаторът (11) укаже желаната скорост на въртене. Настройката се запаметява. Необходимата скорост на въртене/честота на ударите за- виси от обработвания материал и работните условия и може да бъде определена с изпробване. Регулиране на скоростта на въртене Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (13). По-лек натиск върху пусковия прекъсвач (13) води до по- ниска скорост на въртене. С увеличаване на натиска на- раства и скоростта на въртене. Включване и изключване на лампата "PowerLight" Натиснете за въвеждане в експлоатация на лампата (9) бутона (10). За да изключите лампата (9), натиснете бу- тона (10) отново. Указания за работа u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. Въртящият момент зависи от времетраенето на ударите. Максимално достигнатият въртящ момент се получава ка- то сума от всички ударни въртящи моменти. Максимални- ят въртящ момент се достига след действие на ударите 6-10 секунди. След този период въртящият момент на за- тягане се увеличава незначително. Продължителността на действие на ударите трябва да се определя за всеки момент на затягане. Действително пос- тигнатият въртящ момент трябва да се проверява винаги с динамометричен ключ. Завинтвания с твърда, пружинираща или мека основа Ако при експеримент се измерят достигнатите при после- дователните удари въртящи моменти и резултатите се на- несат на диаграма, се получава кривата на въртящия мо- мент. Височината на кривата съответства на максимално достигнатия въртящ момент, стръмността показва за как- во време се достига този въртящ момент. Вида на кривата на въртящия момент зависи от следните

– Якост на винта/гайката – Вид на подложките (нормална шайба, пружинна шай- ба, уплътнение) – Якост на материалите на съединяваните детайли – Смазване на винтовото съединение В зависимост от тези фактори могат да се различат след- ните случаи: – Твърдо съединение се образува при съединяване на метал с метал и използване на нормални подложни шайби. След относително кратък период на действие на ударите се достига максималният въртящ момент (стръмна крива). Ненужно дългото ударно действие води единствено до износване на машината. – Пружиниращо съединение се получава при съединя- ване на метал с метал, но при използване на различни видове федер-шайби, шпилки или винтове/гайки с ко- нична форма, както и при използване на удължители. – Меко съединение се получава напр. при съединяване на метал с дърво или при използване като подложка на оловни шайби. При пружиниращо, респ. меко съединение максимално достиганият въртящ момент е по-малък, отколкото при твърдо съединение. Също така е необходимо значително по-дълго време на действие на ударите. Ориентировъчни стойности за максимални моменти на затягане на винтовете Данни в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото напрежение е 90 % (при коефи- циент на триене μ

=0,12). За контрол винаги трябва да се проверява с динамометричен ключ. Класове на якост по DIN267 Обикновени винтове Високояки винтове

Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на 2/3 от дължината на винта. Указание: Внимавайте в електроинстурмента да не по- паднат дребни метални предмети. След продължителна работа с ниска честота на вибрации- те трябва да охладите електроинструмента, като го оста- вите да работи на празен ход прибл. 3минути с макси- мална честота на вибрациите. Скоба за окачване на колан С помощта на скобата (5) можете да окачите електроинс- трумента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно дос-

Указания за оптималното боравене с акумулаторната

Пазете акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Почиствайте поставката за инструмент (1) и втулка- та за заключване (2) от време на време и гресирай- те леко с грес 1 600 A00 2NE. u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch- pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления Bosch Power Tools 160992A5UW | (14.07.2020)168 | Македонски трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС електроу- редите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изха- бени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница167).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен
