BTSK 61 - Luftkompressor EINHELL - Kostenlose Bedienungsanleitung

Technische Merkmale	Kolbenkompressor, Leistung 1,5 kW, maximaler Druck 8 bar, Luftdurchfluss 150 L/min.
Verwendung	Ideal für Heimwerkerarbeiten, Reifenaufpumpen, Druckluftreinigung und den Einsatz mit Druckluftwerkzeugen.
Wartung und Reparatur	Regelmäßig den Ölstand prüfen, den Luftfilter reinigen und Dichtungen sowie Anschlüsse kontrollieren.
Sicherheit	Schutzbrille tragen, maximalen Druck nicht überschreiten und sicherstellen, dass das Gerät auf einer stabilen Oberfläche steht.
Allgemeine Informationen	Gewicht: 25 kg, Abmessungen: 58 x 25 x 58 cm, 2 Jahre Garantie, CE-konform.

Häufig gestellte Fragen - BTSK 61 EINHELL

Wie starte ich den EINHELL BTSK 61 Kompressor?

Stellen Sie sicher, dass das Gerät an eine geeignete Steckdose angeschlossen ist. Stellen Sie den Druckregler ein und drücken Sie dann den Ein-/Ausschalter, um den Kompressor zu starten.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie, ob der Kompressor richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass der Tank leer ist und der Sicherheitsschalter nicht aktiviert ist.

Wie stelle ich den Ausgangsdruck des Kompressors ein?

Verwenden Sie das Manometer, um den aktuellen Druck zu überprüfen. Drehen Sie den Druckregler im Uhrzeigersinn, um den Druck zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu verringern.

Der Kompressor macht viel Lärm, ist das normal?

Ein gewisses Geräuschniveau ist beim Betrieb des Kompressors normal. Wenn der Lärm jedoch übermäßig ist oder von Vibrationen begleitet wird, überprüfen Sie, ob der Kompressor auf einer ebenen und stabilen Fläche steht.

Wie pflege ich den EINHELL BTSK 61 Kompressor?

Reinigen Sie regelmäßig den Luftfilter, überprüfen Sie den Ölstand (falls zutreffend) und entleeren Sie nach jeder Benutzung das Wasser aus dem Tank, um Korrosion zu vermeiden.

Was tun, wenn der Kompressor überhitzt?

Schalten Sie den Kompressor sofort aus und lassen Sie ihn abkühlen. Überprüfen Sie, ob die Lüftungsöffnungen nicht blockiert sind und der Kompressor in einer gut belüfteten Umgebung arbeitet.

Der Kompressor liefert nicht genug Druck, was tun?

Überprüfen Sie den Druckregler und stellen Sie sicher, dass er richtig eingestellt ist. Prüfen Sie auch Schläuche und Zubehör auf Luftlecks.

Wie groß ist das Fassungsvermögen des EINHELL BTSK 61 Kompressortanks?

Der EINHELL BTSK 61 Kompressor hat ein Tankvolumen von 6 Litern.

Kann der Kompressor zum Aufpumpen von Reifen verwendet werden?

Ja, der Kompressor kann zum Aufpumpen von Reifen verwendet werden, achten Sie jedoch darauf, ein kompatibles Zubehör zu verwenden und den Druck korrekt einzustellen.

Wo kann ich Ersatzteile für den Kompressor finden?

Ersatzteile können über die offizielle EINHELL-Website oder bei autorisierten Händlern bestellt werden.

Wie lagere ich den Kompressor richtig?

Lagern Sie den Kompressor an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und extremen Temperaturen. Entleeren Sie vor der Lagerung das Wasser aus dem Tank.

BEDIENUNGSANLEITUNG BTSK 61 EINHELL

Art.-Nr.: 40.206.36 I.-Nr.: 21011

D

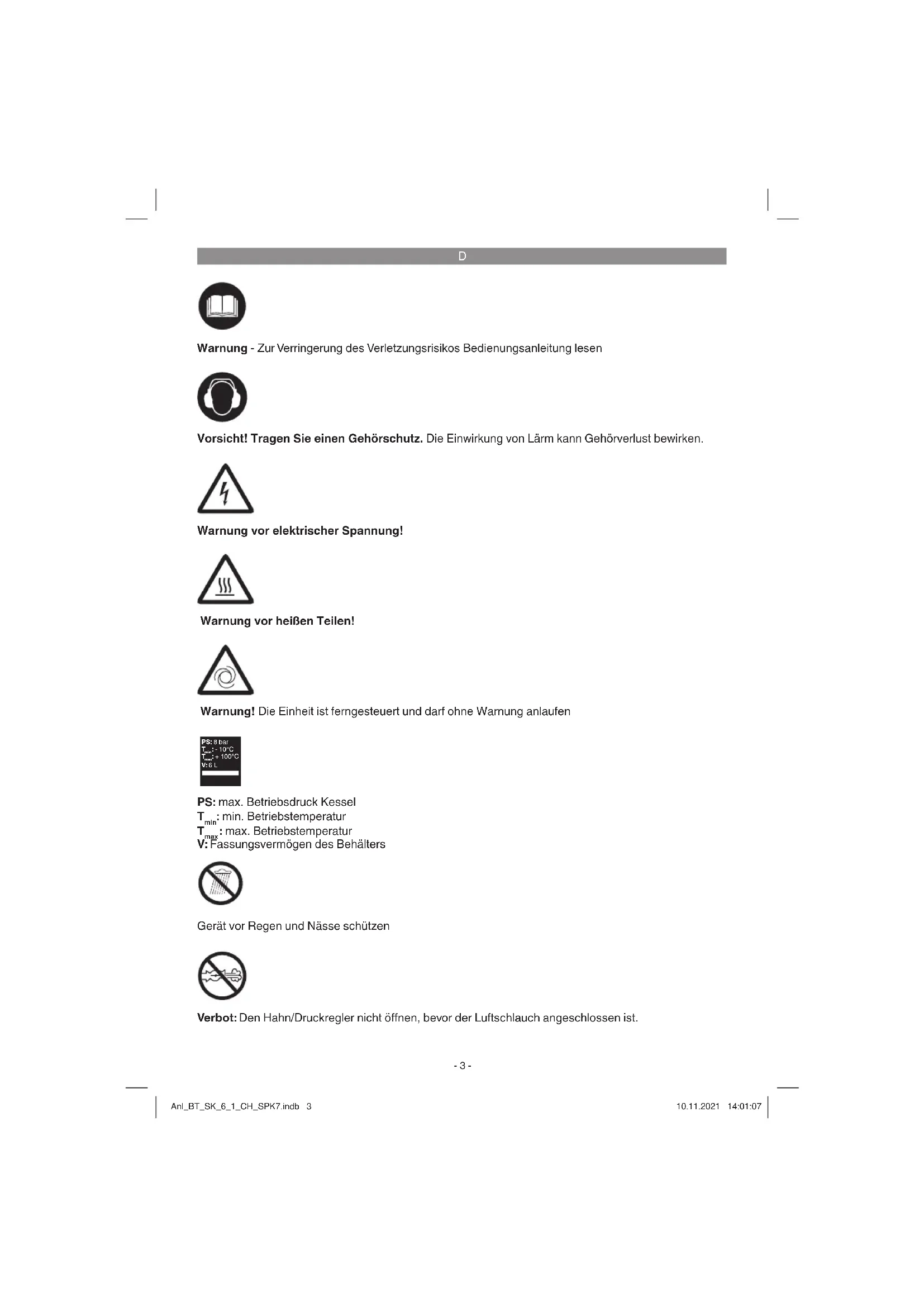

Warning - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehöverlust bewirken.

Warning vor elektrischer Spannung!

Warning vor bereits Teilen!

Warning! Die Einheit ist ferngesteuert undarf ohne Warning anlaufen

PS: max. Betriebsdruck Kessel

Tmin: min. Betriebstemperatur

T max. Betriebstemperatur

V: Fassungsvermögen des Behalters

Gerat vor Regen und Nasse schützen

Verbot: Den Hahn/Druckregler nicht offen, bevor der Luftschlauch angeschlossen ist.

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät halten.

Sicherheitschinweise

Gefahr! Beim Gebrauch thesek Compressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

• Halten Sie ihren Arbeitsbereich in Ordnung Unordnung im Arbeitsbereich ergibt Unfallgefahren.
  Berücksichtigten Sie Umgebungseinflüsse

Setzen Sie den Kompressor nicht dem Regen aus. Benutzen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Gefahr

durch Stromschlag! Sorgen Sie für gute Beleuchtung. Benutzen Sie den Kompressor nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen. Explosionsgefahr!
Schützen Sie sich vor elektrischem Schlag

Vermeiden Sie Körperberührung mit geerdten Teilen, zum Beispiel Rohren, Heizkorpmern, Herden, Kühlschränken.
- Halten Sie Kinder fern!

Lassen Sie andere Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihr Arbeitsbereich fern.
Bewahren Sie Ihr Kompressor sicher auf

Der unbenutzte Kompressor muss in einem trockenen, verschlossenen Raum und für Kinder nicht erreichen aufbewahrt werden.

• Überlasten Sie ihren Kompressor nicht Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Tragen Sie geeignete Arbeitskreidung Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz. Verletzungsgefahr!
  Zweckentfremden Sie nicht das Kabel Ziehen Sie den Kompressor nicht am Kabel, und benutzten Sie es nicht, um den Stecker aus der Steckdose zuziehen. Schutzen Sie das Kabel vor Hitze, Öl und scharften Kanten. Kabel/Stecker konnen beschädigt werden.
• Pflegen Sie ihren Kompressor mit Sorgfalt

Halten Sie ihren Kompressor sauber, um gut und sichere zu arbeiten. Befolgen Sie die Wartungsvorschriften. Kontrollieren Sie regelmäßigen Stecker und das Kabel, und lasen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Veränderungskabel regelmäßigen und ersetzen Sie beschädigte.

Ziehen Sie den Netzstecker
Bei Nichtgebrauch, vor der Wartung.
- Vermeiden Sie unbeabsichtigten Anlauf Vergewissem Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.
Verlägerungskabel im Freien

Verwenden Sie im Freien nur dazu zugelassene und entsprechend gekennzeichnete Verlägerungskabel.

D

Seien Sie stets aufmerksam

Beobachten Sie ihre Arbeit. Gehen Sie vernunftig vor. Verwenden Sie den Kompressor nicht, wenn Sie unkonzentriert sind.

• Kontrollieren Sie ihren Kompressor auf Beschädigungen

Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sümmliche Teile müssen richtig montiert sein um die Sicherheit des Gerätes zu gewährleisten. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung-gangegeben ist. Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

Achtung!

Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

• Reparaturen nur vom Elektrofachmann
• Reparaturen dürfen nur von einer Elektrofachkraft ausgeführrt werden, andern falls können Unfälle für den Betreiber entstehen.

Gerausch

Bei Verwendung des Kompressors Gehorschutzlagen.

Austausch der Anschlussleitung

Wenn die Anschlussleitung beschädigt wird, muss sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge!

Befüllung von Reifen

Kontrollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

• Straβenfahrbare Kompressoren im Bau-stellenbetrieb

Achten Sie darauf, dass alle Schläuche und Armaturen für den hochst zulässigen Arbeits

druck des Kompressors geeignet sind.

Aufstellort

Stellen Sie den Kompressor nur auf einer ebenen Fläche auf.

Sicherheitseinweise zumArbeiten mit Druckluft und Ausblaspistolen

Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.
Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können.
- Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnyllenden Schlauch.
- Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und wegbelasene Teile konnen leicht Verletzungen verursacht werden.
Mit der Ausblaspistole keine Personen anbla-
sen oder Kleidung am Körperreinigen. Verletzungsgefahr!

Sicherheitshinweise beim Farbspritzen

Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55^ C verarbeiten. Explosionsgefahr!
- Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!
- Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachteten Angaben über Schutzmaßnahmen.
Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu(TR)
Während des Spritzvorgangs sowie im Arbeitsraumarf nicht geraucht werden. Explosionsgefahr! Auch Farbdampfe sind leicht brennbar.
- Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betriebenen werden.
- Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verziehen. Farbdämpfe sind gesundheitsschädlich.

D

Der Arbeitsraum muss großer als 30m^2 sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsatzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgutern die Bestimmungen der ortlichen Polizeibehörde beachten.
- Verarbeiten Sie in Verbindung mit dem PVC-Druckschauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Medien zerstören den Druckschauch.
- Bei der Anwendung in Verbindung mit Spritzzubehör (z. B. Lackierpistole): Halten Sie beim Befüllen von Spritzgeräten Abstand zum Gerät und sprehen Sie nicht in Richtung des Kompressors.

Betrieb von Druckbehältern

• Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs- und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
  Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
  Ein Druckbehalterarf nicht betrieben werden, wenn er Mangel aufweist, durch die Beschäftigte oder Dritte gefahrdet werden.
• Kontrollieren Sie den Druckbehalter vor jeder Betrieb auf Rost und Beschädigungen. Der Kompressorarf nicht mit einem beschädigten oder rostigen Druckbehalter betrieben werden. Stellen Sie Beschädigungen fest, so wenden Sie sichitte an die Kundendienstwerkstatt.

Achtung

Es wird empfohlen einen Fehlerstromschutz-schalter (RCD) mit einem Auslösestrom < 30mA zu verwenden.

Bewahren Sie die Sicherheitshinweise gut auf.

2. Gerätebeschreibung und Lieferumfang

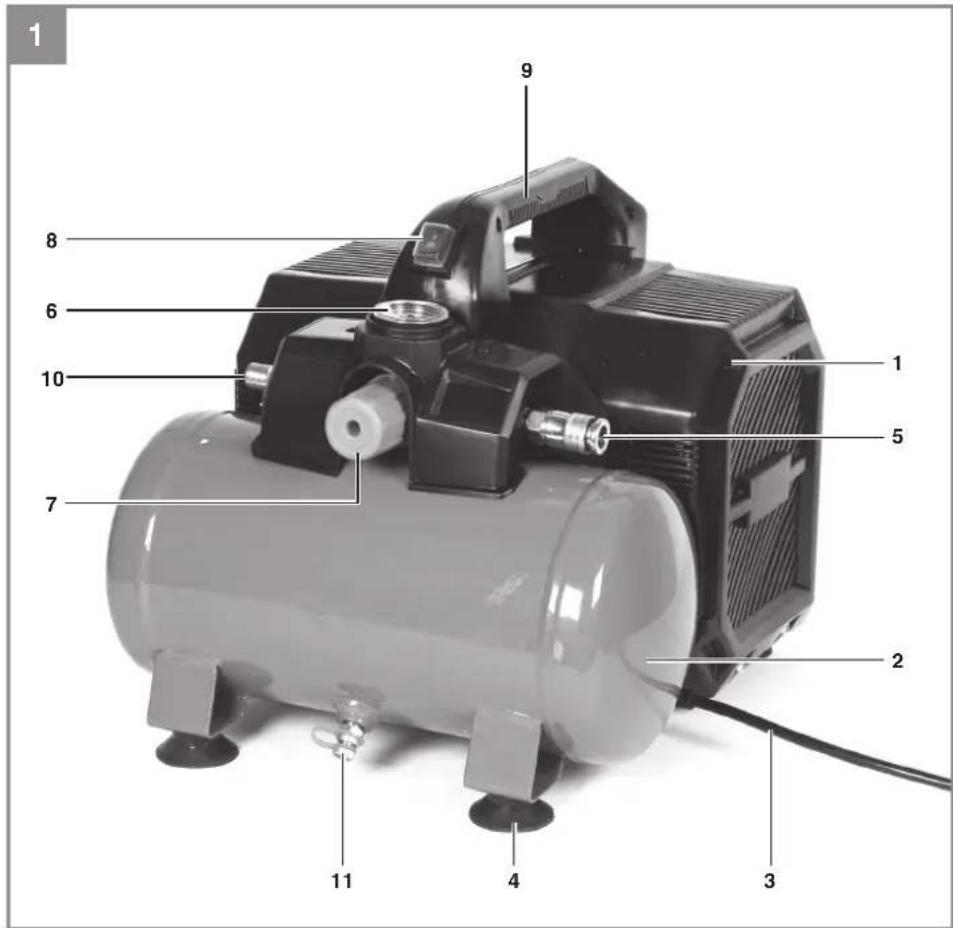

2.1 Gerätebeschreibung (Abb.1)

1. Gehäuseabdeckung
2. Druckbehalter
3. Netzleitung
4. StandfuB
5. Schnellkupplung (geregelte Druckluft)
6. Manometer (eingestellter Druck kann abgelesen werden)
7. Druckregler
8. Ein/Ausschalter
9. Transportgriff
10. Sicherheitsventil
11. Ablass-Schraube fur Kondenswasser

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder anden nachstgelegen- den zuständigen Baumarkt.itte beachten Si hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

• Kompressor
  Originalbetriebsanleitung

D

3. Bestimmungsgemäß Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwirklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: 220-240 V~50 Hz

Motorleistung W: 550 W S3 50%

Kompressor-Drehzahl min1: 1450

Betriebsdruck bar: 8

Druckbehaltervolumen (in Liter): 6

Theo. Ansaugeistung l/min.: 110

Abgabeleistung (Druckluft) bei 7 bar: .37 Liter/min

Abgabeleistung (Druckluft) bei 4 bar: .50 Liter/min

Schalleistungspegel L_MA in dB: 67

Unsicherheit K_W .. 0,68 dB

Schaldruckpegel L_DA in dB: 46

Unsicherheit K_DA .. 0,68 dB

Schutzart: IP30

Gerategewicht in kg: ca. 14,8

Gefahr!

Gerausch

Die Gerauschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

5. Vor Inbetriebnahme

Warning!

Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Die Aufstellung des Kompressors sollte in der Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.
  Auf trockene und staubfreie Ansaugluft achten.
  Den Kompressor nicht in feuchtem oder nassem Raum aufstellen.
  Der Kompressor darf nur in geeigneten Räumen (gut beluft, Umgebungstemperatur +5^ bis 40^) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dampfe, explosive oder entflambbare Gase befinden.
  Der Kompressor ist geeignet fur den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser garbeitet wird, ist der Einsatz nicht zulässig.
• Betreiben Sie das Gerät nur auf festem, ebenen Untergrund
• Verwenden Sie flexible Schlüche um eine Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden.
• Es ist notwendig Abschneider, Fänger und Abflussmoglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind.
  Zufuhrschlauche bei Drucken über 7 bar sollen mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

D

6. Montage und Inbetriebnahme

Hinweis!

Vor der Inbetriebnahme das Gerät unbedingt komplettt montieren!

6.1 Netzanschluss

• Lange Zuleitungen, sowie Veränderungen, Kabeltrommeln usw. verursachen Spanningsabfall und können den Motoranlaufverhindern.
• Bei niedrigen Temperatures unter +5^ ist der Motoranlauf durch Schwergängigkeit gefahrdet.

6.2 Ein-/Ausschalter (Abb.1)

Stellen Sie den Ein-/Ausschalter (8) zum Einsatzen auf die Position 1.

Zum Ausschalten Ein-/Ausschalter (8) in Position 0 bringen.

6.3 Druckeinstellung: (Abb. 1)

Mit dem Druckregler (7) kann der Druck am Manometer (6) eingestellt werden.
- Der eingestellte Druck kann an der Schnell-kupplung (5) entnommen werden.

6.4 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 6 bar

Ausschaltdruck ca. 8 bar

7. Austausch der Netzanschlussleitu

Gefahr!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich quali zierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigung- und Wartungsarbeiten den Netzstecker.

Warning!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warning!

Vor allen Reinigung- und Wartungsarbeitien ist der Kessel drucklos zu machen.

Gefahr!

Schalten Sie nach der Benutzung das Gerät immer aus undziehen Sie den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Drucklauf bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsa-oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angefahren. Achten Sie daraufauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressorarf nicht mit Wasser, Lösungsmitteln o. A. gereinigt werden.

8.2 Kondenswasser (Abb.1)

Hinweis! Für dauerhafte Haltbarkeit des Druckbehalters (2) ist nach jedem Betrieb das Kondenswasser durch Off nen der Ablass-Schraube (11) abzulassen.

Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sichitte an die Kundendienstwerkstatt.

D

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den hochstzulässigen Druck des Druckbehalters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig faktioniert, sollte dies von Zeit zu Zeit betätig werden. Off nen Sie dazu die Schraubkappe des Ventils während der Kessel unter Druck stehen. Nachdem Sie die Schraubkappe komplett geöff net haben müssen Sie an dieser siehen, dann entweicht Luft am Ventil. Verschrauben Sie chanach die Kappe wieder vollständig.

8.4 Lagerung

Warning!

Ziehen Sie den Netzstecker, entluften Sie das Gerät und alle angeschlüssenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Warning!

Den Kompressor nur in trockener und fur Unbefugte unzuganglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

8.5 Transport

• Transportieren Sie das Gerät nur am Transportgriff.
  Schützen Sie das Gerät gegen unerwartete Schläge bzw. Vibrationen.

8.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.Einhell-Service.com

9. Entsorgung und Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zugreifen. werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmull. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

10. Mögliche Ausfallursachen

Problem Ursache Lösung
Kompressorläuft nicht	1. Netzspannung nicht vorhanden2. Netzspannung zu niedrig3. Außentemperatur zu niedrig4. Motor überhützt	1. Kabel, Netzstecker, Sicherung und Steckdose überprüften.2. Zu lange Verlängerungskabel vermeiden. Verlängerungs-kabel mit ausreichendem Aderquerschnitt verwenden.3. Nicht unter +5° C Außentemperatur betreiben.4. Motor abkühlen halten ggf. Ursache der Überhitzung beseitigen.
Kompressorläuft, jedoch kein Druck	1.Rückschlagventilundcht2. Dichtungen defect3. Ablass-Schraube für Kondenswasser undicht.	1. Rückschlagventil bei einer Fachwerkstatt ersetzen halten.2. Dichtungen überprüften, defekte Dichtungen bei einer Fachwerkstatt ersetzen halten.3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüften, ggf. ersetzen.
Kompressorläuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.	1.Schlauchverbindungenundcht.2. Schnellkupplung undicht.3. Zu weniger Druck am Druckregler eingestellt.	1.DruckluftschlauchundWerkzeuge überprüften, ggf. austauschen.2. Schnellkupplung überprüften, ggf. ersetzen.3. Druckregler weiter aufdrehen.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:
Der Eigentümer des Elektrogerätes ist alternative anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen ihren für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei diesen Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht werden.

Kategorie Beispiel
Verschleiße*Keilriemen,Luftfi Iter
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihr noren vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solle these gesät dennoch einmal nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die these Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mangel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsehler berufen und ist nach unserer Wahl auf die Behebung solcher Mangel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerat, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schaden durch Herunterfallen) entwickeln sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

SERVICE

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund Ist Service bei uns gelebetter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetennten und personlichen Ansprechpartnern hat es sich der Einhell Service auf die Faden gehrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzteilverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flächendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuun uns auf ihren Besuch unter

F

Kompressor* BT-SK 6/1 (Einhell)

区2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC

Annex IV Notifi ed Body: Reg.No.:

Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 29.10.2021

Andreas Weichselgartber/General-Manager

Archive-File/Record: NAPR027099

Documents registrar: Patrick Willnecker Wiesenweg 22, D-94405 Landau/saar

First CE:2021

Art-No.:40.206.36

I-No.:21011
