Produkttyp	Gasgrill
Marke	IKEA
Modell	GRILLSKÄR 304.899.37
Verwendung	Nur für den Außenbereich
Energiequelle	Flüssiggas (Propan)
Gasdruck	29 mbar (Schweiz)
Maximaler Gasverbrauch	1029 g/h
Gesamtwärmeleistung	14,4 kW
Düsendurchmesser der Hauptbrenner	0,95 mm
Mindestkapazität der Gasflasche	4 kg
Maximale Abmessungen der Flasche	32 x 58 cm
Maximale Schlauchlänge	1,5 m
Benötigte Batterie	AA (für Zündung)
Anzahl der Brenner	3
Hauptmaterial	Stahl
Pflege und Reinigung	Regelmäßige Reinigung der Brenner, Diffusoren, Fettauffangbehälter
Sicherheit	Jährlicher Dichtheitstest, nicht in Innenräumen verwenden, Kinder fernhalten
Ersatzteile	Griff, Deckel, Grillrost, Kochrost, Diffusoren, Brenner, Knöpfe, Fettauffangbehälter, Fettschale, Tür, Kochplatte
Kategorie	Grill

Häufig gestellte Fragen - GRILLSKÄR 304.899.37 IKEA

Wie prüfe ich die Dichtheit des Grills vor dem Gebrauch?

Um die Dichtheit zu prüfen, schließen Sie alle Knöpfe des Grills auf "OFF". Bereiten Sie eine Mischung aus Wasser und Seife zu gleichen Teilen vor. Tragen Sie diese Mischung mit einem Pinsel auf alle Verbindungen des Gaswegs (Anschlüsse, Ventile, Schlauch, Druckminderer) auf. Schließen Sie den Druckminderer an die Gasflasche an und öffnen Sie das Ventil. Beobachten Sie die Bildung von Blasen: Wenn Blasen auftreten, liegt ein Leck vor. Schließen Sie die Gaszufuhr, lösen Sie die Verbindungen und wiederholen Sie den Test. Wenn die Blasen bestehen bleiben, verwenden Sie den Grill nicht und wenden Sie sich an Ihren Händler.

Wie zünde ich den GRILLSKÄR-Grill an?

Öffnen Sie den Deckel. Stellen Sie sicher, dass alle Knöpfe auf "OFF" stehen. Öffnen Sie die Gaszufuhr an der Flasche. Drehen Sie den Bedienknopf des Brenners auf die hohe Stellung (symbolisiert durch eine Flamme). Drücken und halten Sie den Zündknopf (8), um die Flammen zu entzünden. Wenn die Zündung nicht innerhalb von 5 Sekunden erfolgt, drehen Sie den Knopf auf OFF, warten Sie 5 Minuten und versuchen Sie es erneut. Nach dem Zünden lassen Sie die Brenner 3-5 Minuten bei maximaler Intensität vorheizen, bei geöffnetem Deckel.

Was tun, wenn ich Gasgeruch wahrnehme?

Wenn Sie Gasgeruch wahrnehmen, schalten Sie sofort die Gaszufuhr am Grill ab. Löschen Sie alle Flammen oder Funkenquellen. Öffnen Sie den Deckel und verlassen Sie den Bereich. Wenn der Geruch anhält, entfernen Sie sich vom Grill und rufen Sie Ihren Gasversorger oder die Feuerwehr an. Versuchen Sie nicht, ein Leck mit einer Flamme zu finden.

Kann der Grill im Innenbereich oder unter einem Dach verwendet werden?

Nein, dieser Grill ist ausschließlich für den Außenbereich konzipiert. Verwenden Sie ihn niemals in einem geschlossenen oder halboffenen Raum wie einer Garage, einem Wintergarten, einem Carport oder unter einer Überdachung. Stellen Sie sicher, dass der Standort gut belüftet ist, um Gase und Verbrennungsprodukte abzuleiten.

Wie reinige ich die Brenner des Grills?

Die Brenner sollten mindestens einmal im Jahr oder bei starker Verschmutzung gereinigt werden. Entfernen Sie dazu die Roste und Diffusoren. Verwenden Sie eine weiche Bürste, um Rückstände zu entfernen. Überprüfen Sie, ob die Öffnungen und Venturi-Rohre nicht durch Ablagerungen oder Insekten verstopft sind. Sie können Seifenwasser und einen nicht scheuernden Schwamm verwenden. Spülen und trocknen Sie gründlich, bevor Sie wieder zusammenbauen.

Welche Gasart wird für diesen Grill verwendet?

Dieser Grill arbeitet ausschließlich mit Flüssiggas (Propan). Verwenden Sie ihn nicht mit Erdgas, Butan, Holzkohle oder einem anderen Brennstoff. Der mitgelieferte Druckminderer ist für Propan mit einem Druck von 29 mbar (für die Schweiz) ausgelegt. Verwenden Sie nur Propangasflaschen, die mit einem Druckminderer kompatibel sind.

Wie ersetze ich den Gasschlauch?

Der flexible Gasschlauch muss ersetzt werden, wenn er Schnitte, Risse oder übermäßige Abnutzung aufweist. Verwenden Sie einen Schlauch, der der Norm EN16436-1 entspricht, mit einer maximalen Länge von 1,5 m. Schließen Sie vor dem Austausch die Gaszufuhr. Trennen Sie den alten Schlauch und befestigen Sie den neuen mit geeigneten Schlauchschellen. Führen Sie nach dem Austausch einen Dichtheitstest mit Seifenwasser durch.

Wie hoch ist die Gesamtwärmeleistung des Grills?

Die Gesamtwärmeleistung des GRILLSKÄR-Grills beträgt 14,4 kW bei einem maximalen Gasverbrauch von 1029 g/h. Diese Leistung ermöglicht ein schnelles und gleichmäßiges Garen auf der gesamten Grillfläche.

Wie lagere ich den Grill nach dem Gebrauch?

Lassen Sie den Grill vollständig abkühlen, bevor Sie ihn einlagern. Reinigen Sie ihn regelmäßig. Lagern Sie ihn an einem kühlen, trockenen Ort wie einem Schuppen oder einer Garage, geschützt vor Witterungseinflüssen. In Küstengebieten schützen Sie ihn vor Salz und Feuchtigkeit. Decken Sie die Brenner mit Alufolie ab, um Verstopfungen durch Insekten zu vermeiden. Wenn Sie den Grill drinnen lagern, trennen Sie die Gasflasche und lassen Sie sie draußen an einem trockenen, belüfteten Ort.

Was tun, wenn der Grill nicht zündet?

Überprüfen Sie zuerst, ob die Gasflasche nicht leer ist und der Druckminderer einwandfrei funktioniert. Stellen Sie sicher, dass die Brenner nicht verstopft sind und die Gasöffnungen sauber sind. Kontrollieren Sie den Elektrodendraht und ersetzen Sie bei Bedarf die AA-Batterie. Wenn die Elektrode oder der Draht beschädigt sind, ersetzen Sie diese. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihr IKEA-Einrichtungshaus.

BEDIENUNGSANLEITUNG GRILLSKÄR 304.899.37 IKEA

ANLEITUNGEN FÜR GAS UND REGLER

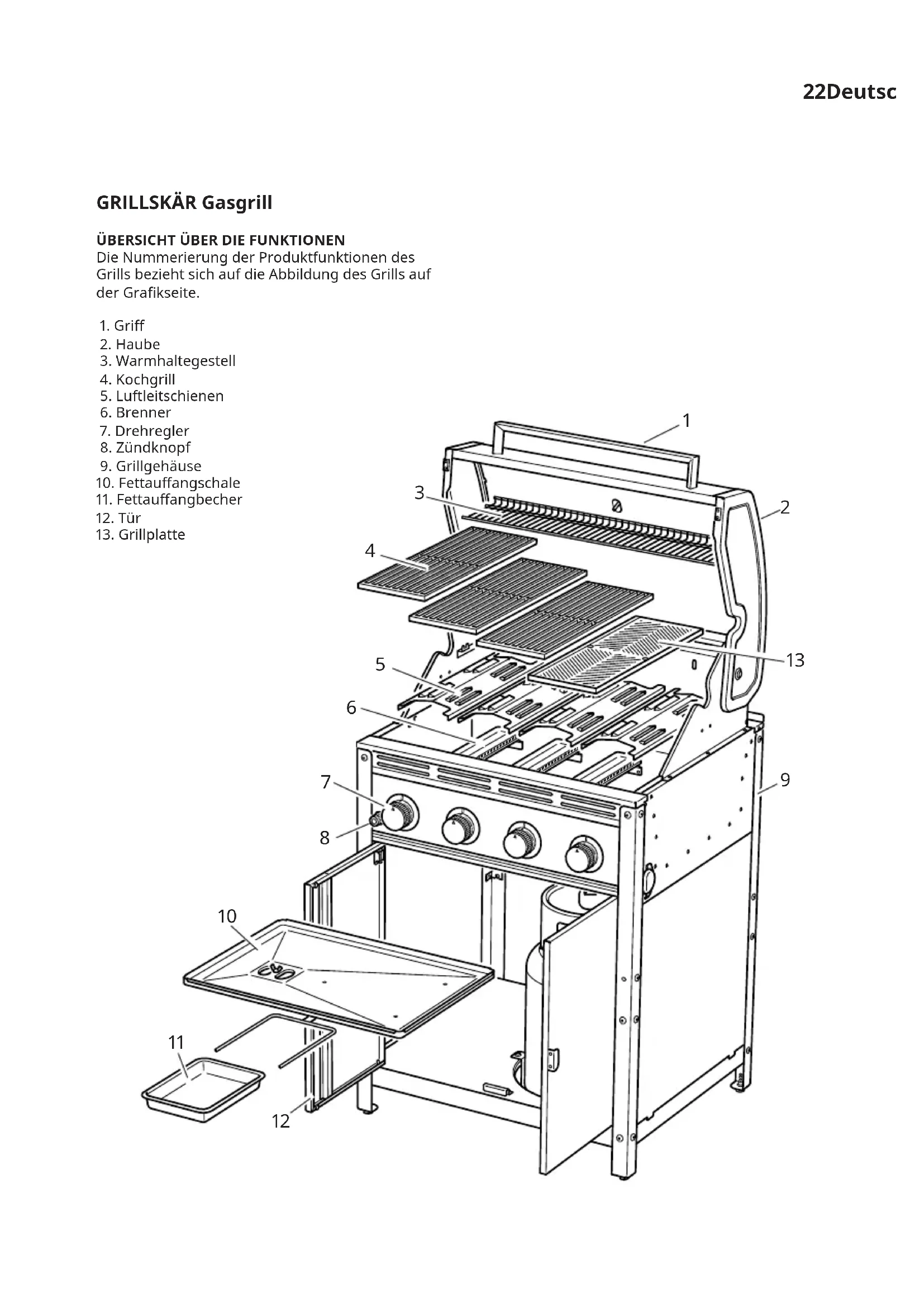

ÜBERSICHT ÜBER DIE FUNKTIONEN

Die Nummerierung der Produktfunktionen des Grills bezieht sich auf die Abbildung des Grills auf der Grafikseite.

1. Griff
2. Haube
3. Warmhaltegestell
4. Kochgrill
5. Luftleitschienen
6. Brenner
7. Drehregler
8. Zündknopf
9. Grillgehause
10. Fettauffangschale
11. Fettauffangbecher
12. Tur
13. Grillplatte

WARNHINWEIS:

Nur im Freien verwenden.

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes. Ein Nichtbeachten der in diesem Handbuch aufgeführten Gefahrenhinweise, Warnungen und Vorsichtsmaßnahmen kann zu schweren oder gar tödlichen Verletzungen oder zu Sachschäden durch Brand oder Explosion führen.

ACHTUNG: Zugängliche Teile können sehr heiß sein. Kinder fernhalten.

Das Gerät während des Betriebes nicht bewegen.

Nach Gebrauch das Schließventil der Gasflasche schließen.

Das Gerät nicht verändern! Änderungen am Gerät, unsachgemäße Benutzung oder die Nichtbeachtung der Gebrauchsanleitung können gefährlich sein und dem Benutzer oder anderen Personen Schaden zufügen.

Dichtigkeitstest am Grill einmal jährlich durchführen. Bei jedem Wiederanschluss der Gasflasche prüfen, ob die Schlauchverbindungen festsitzen und jedes Mal auf Dichtigkeit prüfen.

Diese Gebrauchsanleitung zum späteren Nachlesen aufbewahren.

GEFAHRENHINWEIS

Bei Gasgeruch:

1. Gaszufuhr schließen und Gerät ausschalten.
2. Offene Flammen löschen.
3. Grillhaube oder Deckel öffnen.
4. Wenn der Geruch weiterhin vorhanden ist, Abstand vom Gerät halten und unverzüglich den Gasversorger oder die Feuerwehr informieren.

WARNHINWEIS:

Keinen Kraftstoff oder andere entflammbare Dämpfe oder Flüssigkeiten in der Nähe dieses Geräts oder anderer Geräte lagern, und nicht mit derartigen Stoffen in der Nähe solcher Geräte arbeiten.

In der Nähe dieses Geräts oder anderer Geräte keine Gasflasche aufbewahren, die nicht zur unmittelbaren Verwendung angeschlossen ist.

SICHERHEITSHINWEISE

Die Sicherheitssymbole und deren Bedeutung sind im Folgenden erklärt. Anleitung vor dem Gebrauch aufmerksam durchlesen.

GEFAHR

GEFAHR: Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht vermieden wird.

VORSICHT

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird.

ACHTUNG

ACHTUNG: Weist auf eine möglicherweise gefährliche Situation oder Gefahr hin, die zu mittelschweren oder leichten Verletzungen führen kann, wenn sie nicht vermieden wird.

WARNHINWEIS

Bei Nichtbeachtung und Nichteinhaltung dieser Gebrauchsanleitung besteht Gefahr ernsthafter Verletzungen und Sachbeschädigung.

Die Installation muss örtlicher Gesetzgebung entsprechen

Dieses Gerät ist AUSSCHLIESSLICH ZUM GEBRAUCH IM FREIEN bestimmt. NIEMALS in Innenräumen, geschlossenen Bereichen wie Carports, Garagen, Veranden, überdachten Höfen oder sonstigen überdachten Orten benutzen.

Wichtig - Dichtheitsprüfung nach dem Zusammenbau und vor dem ersten Gebrauch durchführen. Zusätzlich eine Dichtheitsprüfung des Geräts jährlich nach dem Abbau, dem Einbau von Ersatzteilen und nach dem Austausch oder der Entfernung der Gasflasche durchführen. EIN VERSÄUMNIS KANN ZU ERNSTHAFTEN VERLETZUNGEN ODER EINER BESCHÄDIGUNG DES GRILLS FÜHREN.

Die Flasche muss immer aufrecht stehend benutzt werden.

Wichtig - sicherstellen, dass der Grill eben steht, um den Ablauf von Fett/Öl zu erhöhen.

Der Gasgrill GRILLSKÄR ist für die Verwendung mit flüssigem Propangas ausgelegt. Nicht mit Erdgas verwenden. Die Ventile, Düsen, Schläuche und Regler sind nur für flüssiges Propan geeignet.

Dieser Grill ist mit einem Propanregler ausgestattet (nur für die Verwendung mit Flüssigpropangas).

Beim Wechseln von Gasflaschen muss der Grill abgeschaltet sein. Sicherstellen, dass sich keine Zündquellen (Zigaretten, offene Flammen, Funken usw.) in der Nähe befinden.

Den Grill niemals in Innenräumen, geschlossenen Bereichen oder in unterirdischen Orten benutzen.

Dieser Grill ist ausschließlich für den oberirdischen Betrieb an einem gut belüfteten Platz (ohne Überdachung) im Freien vorgesehen, damit sich eventuell austretendes Gas und Verbrennungsprodukte schnell durch Wind und natürliche Konvektion verflüchtigen können.

Dieser Grill ist nicht für die Verwendung in oder auf Booten bzw. Wohnmobilen oder Campingbussen vorgesehen.

Halten Sie den Kraftstoffzufuhrschlauch von erhitzten Oberflächen fern.

Dieser Grill darf nicht unter einem ungeschützten brennbaren Dach oder Überhang betrieben werden.

Bei diesem Grill niemals einen verstellbaren Regler benutzen.

Der Grill wird bei Gebrauch sehr heiß - beim Berühren immer besonders vorsichtig sein.

Kinder und Haustiere vom Grill fernhalten, wenn er in Betrieb ist.

Den Grill während des Betriebs nicht bewegen.

Die Gaszufuhr an der Flasche abschalten, wenn der Grill nicht benutzt wird.

Alle an diesem Gerät vorgenommenen Änderungen können gefährlich sein.

Den Grill im Betrieb nicht unbeaufsichtigt lassen.

Vom Hersteller oder dessen Vertreter verschweißte/versiegelte Bauteile dürfen vom

Benutzer nicht verändert werden.

Beim Anzünden immer die Haube öffnen.

Den Grill nur auf einem flachen, ebenen und feuerfesten Untergrund aufstellen. Bei der Aufstellung des Grills einen

Mindestabstand von 1 Meter zu brennbaren Gegenständen oder Gebäuden einhalten.

Der Grill eignet sich nicht für den Gebrauch mit Holzkohle oder ähnlichem Brennmaterial.

Niemals Benzin, Terpentin, Flüssiggas für Feuerzeuge, Alkohol oder ähnliche Chemikalien zum Anzünden des Grills benutzen.

Bei der Lagerung des Grills und der Gasflasche darauf achten, dass diese nicht in der Nähe von brennbaren Materialien oder Flüssigkeiten aufbewahrt werden.

Die Gasflasche nicht direkt über dem Grill oder anderen Geräten lagern.

Die Pflege- und Wartungsanweisungen immer beachten - den Grill regelmäßig warten.

Die Ansammlung von Öl- oder Fettrückständen im und auf dem Grill vermeiden - BRANDGEFAHR.

Abgenutzte Teile sofort ersetzen - den Grill bei undichten Stellen, Abnutzungserscheinungen oder Beschädigung nicht benutzen.

Den Grill nicht mit Grillgut überladen - gleichmäßig über die Grillfläche verteilen und sicherstellen, dass genug Luft an die Brenner gelangt.

Den Grill nicht lagern oder abdecken, bevor er richtig abgekühlt ist.

Dieses Produkt eignet sich nicht für Lavasteine.

Den Verbrennungsfluss und die Luftzufuhr nicht behindern.

Belüftungsöffnung der Gasflasche sauber und frei von Schmutz halten.

Das Gerät muss während des Betriebs von brennbaren Materialien ferngehalten werden.

Nur die mitgelieferten Druckregler und Schlauchanschlüsse verwenden. Propanregler entsprechend EN 16129 und Flüssiggas-Schlauch übereinstimmend mit EN 16436-1 nicht länger als 1,5 m.

Ersatzdruckregler und -schlauchanschluss müssen den mitgelieferten Originalanschlüssen entsprechen. Mit diesem Grill keinen verstellbaren Regler verwenden.

Keine brennbaren Materialien an die Griffe des Grills hängen.

Zugängliche Teile werden sehr heiß. Kinder fernhalten.

Beim Umgang mit heißen Bauteilen oder beim Hantieren mit Pfannen usw. Immer Schutz- bzw. Grillhandschuhe tragen.

Vor jeder Benutzung sicherstellen, dass der Gasschlauch nicht verdreht oder geknickt ist. Hinweis: Der flexible Flüssiggas-Schlauch muss vor dem vom Schlauchhersteller angegebenen Endverbrauchsdatum ausgetauscht werden.

DICHTIGKEITSTEST

WICHTIG - VOR GEBRAUCH DICHTIGKEIT PRÜFEN. Den Grill immer auf Lecks überprüfen - einmal jährlich, bei Demontage, beim Teileaustausch, beim Abnehmer und beim Wechseln der Gasflasche.

• Nicht mit Hilfe einer offenen Flamme nach Gaslecks suchen. DEN GRILL WÄHREND DER ÜBERPRÜFUNG NICHT ANZÜNDEN.
• Nur an einem gut belüfteten Ort durchführen.
• Sicherstellen, dass alle Kontrollregler ausgeschaltet sind (OFF-Position). Lecks lassen sich mit einer Seifenlösung finden: dazu ein Teil Wasser mit einem Teil Seife mischen; mit der Seifenlösung alle Anschlüsse des Gassystems befeuchten - dazu gehören sämtliche Ventile, Schlauchverbindungen und Regler.
• Sicherstellen, dass alle Anschlüsse mit der Seifenlösung befeuchtet wurden. Dann den Regler an die Gasflasche anschließen, Flaschenventil öffnen, sodass Gas einströmen kann.
• ACHTUNG! Wenn sich Blasen bilden oder wenn eine Blase größer wird, ist ein Leck vorhanden.
• Falls ein Leck vorhanden ist, Gas abstellen und den Anschluss festziehen. Gas wieder aufdrehen und erneut mit der Seifenlösung prüfen. Sollte sich das Leck nicht beheben lassen, bitte an den zuständigen Händler wenden.

GAS UND REGLER

Die Gasflasche immer unter dem Grill aufrecht stehend aufstellen. Gasflaschen niemals liegend lagern.

Bedienungsanleitung

Vor Montage des Grills Verpackung und alle Schutzfolien entfernen. Der Anschluss der Gasflasche muss mit dem beim Grill mitgelieferten Regler kompatibel sein und eine Mindestkapazität von 4kg/9lbs haben mit Höchstmaßen von 32cm x 58 cm. Positionierung der Gasflasche - siehe Bedienungsanleitung.

Unbenutzte FP-Gasflaschen nicht unter oder in der Nähe des Grills lagern.

Die Flasche nicht mehr als zu 80% auffüllen.

Eine Nichteinhaltung der Anweisungen kann Feuer auslösen, das zu schweren oder gar tödlichen Verletzungen führen kann.

Die Schutzkappe auf das Flammenventil setzen, wenn die Gasflasche nicht benutzt wird. Nur die Schutzkappe verwenden, die mit dem Flammenventil mitgeliefert wurde. Andere Kappen oder Stöpsel können zu Propangasleckagen führen.

Anschluss der Gasflasche

• Prüfen, dass alle Ventile am benutzten Gerät geschlossen sind (OFF-Position).

• Den Regler an die Gasflasche anschließen, festziehen und den unten beschriebenen Anweisungen sowie denen des Gasflaschenlieferanten folgen.

Vor Gebrauch aufmerksam lesen

Tabelle (A)

LANDEINGAN	GAUSGANG
CH Flasche	(21,8x1,814)	Außengewinde G 1/4 L.H..

1 INSTALLATION UND BETRIEBSANWEISUNGEN

• TYP 694 ist ein Hausregler, der für die Gasversorgung bei einem spezifischen Druck und Durchfluss verwendet wird, wie auf dem Schild (2) angegeben.
• Sicherstellen, dass Einlass und Auslass des Reglers mit dem Zylinder und dem zu verwendenden Gerät kompatibel sind.
• Der Gaszylinder muss immer in vertikaler Position gehalten werden. Den Zylinder nicht während des Betriebs bewegen. Wenn das Gerät im Außenbereich verwendet wird, so muss es derartig positioniert oder geschützt werden, dass jegliches nachfolgende Wasser nicht direkt eindringen kann.
• TYP 694 Versionen mit einem Ablassventil (die Markierung "PRV" ist auf dem Schild (2) sichtbar) sind im Allgemeinen nicht für die Verwendung in geschlossenen Räumen bauartgenehmigt (siehe diesbezügliche lokale Gesetze).
• Der Betriebstemperaturbereich des TYP 694 liegt zwischen 0 / +50°C für Butan und -20 / +50°C für Propan und LPG.
• Niemals mit offener Flamme nach einem Gasaustritt suchen. Stattdessen eine Wasser-Seifen-Lösung verwenden.
• Wenn Fehler gefunden werden, die Gasversorgung schließen und sofort den Gaslieferanten kontaktieren.
• Vermeiden, das Loch auf der Abdeckung (VENT) zu verstopfen oder abzusperren (9). Der Regler darf nicht in Wohnwagen oder Wohnmobilen verwendet werden.
• Den Regler für Dauerverwendung im Außenbereich in einer wettergeschützten Position installieren und dabei besonders auf die Position des Ventilationslochs (9) achten.

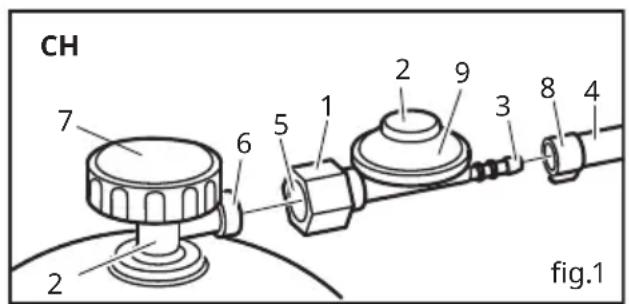

2 MONTAGE DES GUMMISCHLAUCHS (Abb. 1)

• Das Schlauchende (4), wenn notwendig mithilfe von Seifenwasser, an den Reglerauslass anschließen. Den Schlauch unter Verwendung von Klemmen (8) befestigen. Nicht zu stark anziehen, um die Beschädigung des Schlauchs zu vermeiden. (In einigen Ländern haben Schlauchklemmen und Schlauch Standardabmessungen).

3 MONTAGE DES REGLERS AUF DEM VENTIL

• Sicherstellen, dass das Zylinderventil (7) geschlossen ist. Plastikstöpsel (6) entfernen, wenn vorhanden.
• Bevor der Regler am Zylinder befestigt wird, den Schlauch (4) befestigen. Hierfür sicherstellen, dass der Stutzen (3) vollständig abgedeckt ist und von einer Schlauchschelle (8) vollständig bedeckt ist: Sicherstellen, dass alle Ventile und Geräte ausgeschaltet sind.
• Alle Anschlüsse überprüfen und sicherstellen, dass sie frei von Schmutz und unbeschädigt sind.
• Wenn erforderlich, überprüfen, dass die Dichtung vorhanden und in einem guten Zustand ist.
• Der Regler sollte unterstützt werden und der Anschluss (1) am Zylinderventilauslass angebracht und mit einem Schraubenschlüssel festgezogen werden.

4 GASAUSTRITT

Alle Gasaustritte sind gefährlich, auch wenn sie noch so klein sind, und müssen deshalb beseitigt werden. Austretendes Gas kann normalerweise durch Geruch oder Geräusch entdeckt werden. Allerdings sollte ein flüssiges Reinigungsmittel über den Bereich gebürstet werden, um den Austrittsort zu bestätigen. NIE mit einer offenen Flamme nach einem Gasaustritt suchen.

Wenn bei Zylindern ein Leck vermutet wird, sofort die Gasversorgung unterbrechen und alle stehenden Kontrollleuchten oder offenen Flammen löschen. Wenn möglich, den Raum lüften. Wenn sich der Zylinder im Innenbereich befindet, ihn nach draußen an einen sicheren Ort bringen und den Händler um Rat fragen.

5 STRÖMUNGSWÄCHTER (EFV)

Der TYP 694 kann mit einer Sicherheitsvorrichtung, dem "Strömungswächter", ausgestattet werden, die entwickelt wurde, um den Gasaustritt bei unbeabsichtigtem Lösen oder Bruch des Gummischlauchs zu stoppen, der verwendet wird, um Gas zum Benutzergerät zu liefern. Die Markierung "excess flow" (Strömungswächter) auf dem Schild (2) zeigt das Vorhandensein dieses Geräts auf dem TYP 694.

Die Flussbegrenzungsvorrichtung sollte folgendermaßen agieren:

1. Wenn sich der Schlauch aus seiner korrekten Position wegbewegt:

Das Zylinderventil schließen, den Schlauch erneut korrekt auf dem Reglerschlauchanschluss befestigen. - Das Zylinderventil öffnen. - Mindestens 20 Sekunden warten, bevor die Anwendung wieder geöffnet wird.

2. Wenn der Gasfluss höher ist als die Kapazität des Reglers, setzen Sie sich mit Ihrem Gaslieferanten in Verbindung.

Um den korrekten Betrieb der Flussbegrenzungsvorrichtung während der Gasversorgung sicherzustellen, sollte die Schlauchlänge des Geräts höchstens 1,5 m betragen.

Unter normalen Nutzungsbedingungen empfiehlt es sich, zur Sicherung des korrekten Betriebs der Installation, diesen Regler innerhalb von 10 Jahren nach Herstellungsdatum auszutauschen. 10 Jahre ist eine Empfehlung, die durch die Normen oder Verhaltensregeln des jeweiligen Landes ersetzt werden könnte.

WICHTIG: Nie den Regler am Zylinderventil angeschlossen lassen, wenn der Gummischlauch nicht korrekt in seinem Sitz untergebracht ist, weil die Flussbegrenzungsvorrichtung nicht entwickelt

wurde, um die Gasversorgungs-Ausschalt-Funktion sicherzustellen.

Es darf nie am Produkt herumgebastelt oder es darf nie zerlegt werden. Alle diese Vorgehensweisen führen zum Verfall der Garantiedeckung des Produkts und der Hersteller lehnt jegliche daraus folgende Haftung ab.

ÜBERSICHT ÜBER DIE FUNKTIONEN

Die Nummerierung der Produktfunktionen des Grills bezieht sich auf die Abbildung des Grills auf der Grafikseite.

1. Griff 2. Haube
2. Warmhaltegestell
3. Kochgrill
4. Luftleitschienen
5. Brenner
6. Drehregler
7. Zündknopf
8. Grillgehäuse
9. Fettauffangschale
10. Fettauffangbecher
11. Tür
12. Grillplatte

GEBRAUCHSANLEITUNG

Sicherstellen, dass die WARNHINWEISE in diesem Handbuch verstanden wurden.

• Vorbereitung vor dem Grillen - Vor jedem Grillen mit einem langstieligen Pinsel eine dünne Schicht Speiseöl oder Pflanzenöl auftragen, um zu verhindern, dass Nahrungsmittel am Grillrost kleben bleiben.
• Hinweis: Beim ersten Grillen können sich die Lacke am Grillmetall aufgrund der hohen Temperaturen verändern. Das ist normal und sollte erwartet werden.

Anzünden des Grills

• Grillhaube öffnen (2).
• Sicherstellen, dass alle Drehregler auf „aus“ (OFF) stehen (7).

Zündknopf (8) abschrauben und AA-Batterie mit dem positiven Ende nach außen einlegen. Zündknopf (8) wieder festschrauben. Grillhaube (2) öffnen und die Gaszufuhr an der Gasflasche aufdrehen.

• Drehregler drücken (7) und auf Zündposition stellen.

• Knopf (8) gedrückt halten, damit der Brenner zündet. Falls der Brenner nicht zündet, nachdem der Regler 5 Sekunden gedrückt gehalten wurde, den Regler auf „aus“ (OFF) stellen und 5 Minuten warten, bevor ein neuer Versuch unternommen wird.
• Vor Wind schützen, um ein leichtes Entzünden zu garantieren.
• Den Drehregler (7) je nach Bedarf drehen, um die Brennereinstellungen zu verändern.
• Nach dem Entzünden den Brenner zum Vorheizen des Grills 3-5 Minuten lang hoch brennen lassen. Diesen Vorgang sollte jedes Mal vor dem Grillen wiederholt werden. WICHTIG - die Haube beim Vorheizen offen lassen.
• Für die besten Grillergebnisse die Brenner nach dem Vorheizen auf niedrig stellen.

Manuelles Anzünden

• Grillrost (4), Grillplatte (13) und Luftleitschiene (5) vom Grill entfernen.
• Ein brennendes Streichholz an den Brenner (6) halten (an der gleichen Stelle wie der Funkenschutz).
• Den äußerst rechten Drehregler (7) drücken und gegen den Uhrzeigersinn auf „hoch“ drehen.
• Nach erfolgreichem Zünden die Brenner einzeln von links nach rechts wie gewünscht anzünden.

Grillen

Die Luftleitschiene verteilt die Brennerflamme gleichmäßig über die Grillfläche. Die austretenden Säfte des Grillguts tropfen beim Grillen auf die heiße Luftleitschiene und verdampfen. Eine geschlossene Haube sorgt für das gleichmäßige Grillen des Grillgutes. Dabei sollte der Brenner auf niedrig stehen.

Stichflammen

ACHTUNG - DURCH FETTRESTE UND SÄFTE, DIE AUF BRENNER UND LUFTLEITSCHIENE HERUNTERTROPFEN, KÖNNEN STICHFLAMMEN HERVORGERUFEN WERDEN. Um dies zu vermeiden, sollten der Brenner und die Luftleitschiene regelmäßig gereinigt werden. Es wird empfohlen, vor dem Grillen das überschüssige Fett von Fleisch und Geflügel abzuschneiden, um Stichflammen

einzuschränken. Während des Grillens sollte der Brenner stets auf der niedrigsten Stufe stehen. Beim Hantieren rund um und in der Höhe der Grillfläche immer die Hitze schützen.

Garen mit geschlossener Haube

Die Haube beim Grillen geschlossen halten, damit die Hitze gleichmäßig zirkulieren kann. Mit geschlossener Haube funktioniert der Grill ähnlich wie ein Heißluftherd. Das Thermometer in der Haube zeigt die Temperatur im Grill an, man braucht also die Haube nicht zu öffnen. Während des Grillvorgangs sollte das Abheben der Haube vermieden werden, damit keine Hitze verloren geht.

Ende des Grillens

Nach jedem Grillen die Brenner auf „hoch" stellen und 5 Minuten lang brennen lassen. Dadurch werden Grillreste abgebrannt und die Reinigung erleichtert.

Abschalten des Grills

Nach dem Gebrauch des Grills alle Drehregler (7) ganz im Uhrzeigersinn auf „aus" stellen und dann das Gas an der Flasche abstellen. Bei Nichtgebrauch des Grills muss der Drehregler abgeschaltet sein. Mit dem Schließen der Haube warten, bis der Grill ausreichend abgekühlt ist.

LEBENSMITTELSICHERHEIT

Beim Grillen immer folgende Hinweise beachten: Vor und nach dem Hantieren mit rohem Fleisch und vor dem Essen immer die Hände waschen.

• Rohes Fleisch immer von fertig zubereiteten Speisen fernhalten.
• Vor dem Grillen Grilloberfläche und -werkzeug von alten Speiseresten reinigen.
• Unterschiedliche Utensilien für rohes und fertiges Grillgut verwenden.
• Sichergehen, dass Fleisch vor dem Verzehr vollständig durchgegrillt ist.

ACHTUNG - der Verzehr von rohem oder halbrohem Fleisch kann zu Lebensmittelvergiftungen führen (z. B. Bakterien wie E.coli).

Um sicherzugehen, dass Fleisch gar ist, anschneiden und nachsehen.

ACHTUNG - Fleisch ist vollständig durchgegart, wenn der austretende Fleischsaft klar ist. Der Saft sollte weder rosa noch rot gefärbt sein und das Fleisch eine einheitliche Färbung haben. - Nach dem Grillen Oberflächen und Grillutensilien stets gründlich reinigen. - Fettauffangbecher nach jeder Verwendung des Grills gründlich reinigen.

PFLEGEHINWEISE UND WARTUNG

• Den Grill regelmäßig nach jedem Gebrauch und besonders nach längerer Lagerung reinigen.
• Sicherstellen, dass der Grill und seine Bauteile vor der Reinigung ausreichend abgekühlt sind.
• Den Grill nicht ohne Abdeckung dem Wetter aussetzen oder unter feuchten Bedingungen lagern.
• Den Grill niemals bei noch heißen Oberflächen mit Wasser abspritzen.
• Heiße Bauteile niemals ohne Handschuhe anfassen.
• Um die Lebensdauer und den eigenen Zustand des Grills zu erhalten, wird empfohlen, das Gerät bei längerer Außenlagerung abzudecken; vor allem während der Wintermonate.
• WICHTIG - Wir empfehlen, das Gerät nach jeweils 100 Betriebsstunden bzw. einmal jährlich warten zu lassen.
• Den flexiblen Schlauch gemäß den Landesvorschriften austauschen.

Vorsicht

Bei Gasgeruch den Grill abschalten, alle Flammen löschen, die Grillhaube öffnen. Falls der Gasgeruch anhält, sofort Kontakt mit dem Gaslieferanten aufnehmen. Im Fall eines unkontrollierbaren Brandes die Gasflasche sofort vom Grill trennen und sie vom Feuer entfernen. Die Feuerwehr rufen. KEIN RISIKO EINGEHEN! Sicherstellen, dass keine (Aerosol-) Sprayflaschen in der Nähe des Grills benutzt werden, wenn er in Betrieb ist. Sicherstellen, dass Verpackungsmaterial und Kunststoffbeutel sicher entsorgt werden.

Grillrost (4)

• Mit heißer Seifenlauge reinigen.
• Milden Reiniger auf einem nicht scheuernden Schwamm benutzen, um Lebensmittelrückstände zu entfernen. Gut abspülen und vollständig trocknen.

Brennerpflege (6)

• Bei normalem Gebrauch werden die Brenner durch das Abbrennen von Rückständen nach dem Grillen sauber gehalten. Die Brenner jährlich reinigen oder sobald sich starke Rückstände ansammeln, um sicherzustellen, dass keine Verstopfungen (Schmutz, Insekten) in den Brenneröffnungen bzw. den Düsen über den Ventilöffnungen der Brenner entstehen.
• Brenner bei Betrieb überprüfen. Das Schaubild zeigt eine korrekt eingestellte Brennerflamme. Aus allen Öffnungen sollen Flammen zu sehen sein.

Luftleitschiene (5)

Die Luftleitschiene mit nicht scheuerndem Tuch oder Schwamm und warmer Seifenlauge reinigen!

Fettauffangschale (11)

WICHTIG - Die Fettauffangschale vor jedem Gebrauch prüfen und reinigen. Ersetzen, falls notwendig. Es dürfen sich keine Fettrückstände in der Schale ansammeln. Den Grill NIEMALS ohne angebrachte Fettauffangschale benutzen.

Grillgehäuse (9)

• Fettrückstände am Grillgehäuse regelmäßig mit einem weichen Kunststoff- oder Holzschaber entfernen.
• Es ist nicht notwendig, das gesamte Fett vom Gehäuse zu entfernen. Falls eine Grundreinigung nötig ist, heiße Seifenlauge und ein Tuch oder eine Nylonbürste mit weichen Borsten benutzen.
• Grilloberflächen und Brenner vor der Grundreinigung entfernen. Gasregler oder Krümmer niemals ins Wasser legen.
• Nach dem sorgfältigen Wiedereinbau die Betriebsfähigkeit der Brenner prüfen.
• Befestigungselemente
• Alle Schrauben und Muttern sollen regelmäßig geprüft und gegebenenfalls nachgezogen werden.

LAGERUNG

Bei Nichtgebrauch den Grill immer abdecken. Den Grill bei Nichtbenutzung trocken lagern, um ihn vor starken Wettereinflüssen zu schützen (vor allem in Küstennähe).

Wird der Grill längere Zeit Sonnenlicht, stehendem Wasser, Seeluft/Salzwasser ausgesetzt, kann dies zu Schäden führen. (Eine Hülle oder Abdeckung ist hier möglicherweise kein ausreichender Schutz).

• Die Brenner mit Aluminiumfolie abdecken, damit sich keine Insekten oder anderer Schmutz in den Brenneröffnungen ansammeln kann.
• Bei einer Lagerung des Grills im Haus oder im Keller muss die Gasflasche entfernt werden. Gasflaschen immer im Freien an einem gut belüfteten Ort in ausreichendem Abstand von Wärme- und Zündquellen aufbewahren. Kinder von Gasflaschen fernhalten.
• Den Schlauch vor der Benutzung stets auf Risse, Löcher oder Abnutzung prüfen.
• Sollte der Schlauch beschädigt sein oder starke Abnutzungsspuren bzw. Risse aufweisen, muss er gegen einen für die Flüssiggasflasche passenden Schlauch ausgetauscht werden. Diese muss den Vorschriften im Gebrauchsland und den Angaben des Herstellers entsprechen. Der Schlauch darf nicht länger als 1,5 m sein.

TECHNISCHE INFORMATION

Dieses Gerät ist ausschließlich für den Gebrauch im Freien mit Propangas bestimmt. Bitte die beigefügten Unterlagen aufmerksam durchlesen.

Schweiz (CH)

Gaskategorie: 13+(28-30/37)

Gasart und Druck: Propan/29mbar

Maximaler Gasverbrauch: 1029 g/h

Gesamtwärmeleistung: 14,4 kW

Injektorgröße Hauptbrenner: 0,95 mm

Bestimmungsländer: CH

SO ERREICHST DU UNS

Wende dich an das nächstgelegene IKEA Einrichtungshaus. Adresse und Telefonnummer findest du im IKEA Katalog oder unter www.IKEA.de.

Damit wir dich effektiv unterstützen können, lies vor dem Kontakt mit uns die Gebrauchs- und Installationsanleitung aufmerksam durch.

PROBLEMLÖSUNG

Problem möglicher Grund Lösung
Brenner zündet nicht mit dem Zündsystem	Gasflasche ist leer Gasflasche ersetzen
	fehlerhafter Regler Regler prüfen oder ersetzen besteht
	Brenner ist verstopft Brenner reinigen
	Gasdüse oder Gasschlauch ist verstopft	Gasdüsen und Gasschlauch reinigen
	Elektrodendraht lose Draht wieder anschließen
	Elektrode oder Draht beschädigt Elektrode und Draht austauschen
Niedrige Flamme oder Flammennückschlag (Brand im Brennerrohr - man kann ein Zischen oder Röhren hören)	Gasflasche ist zu Klein größere Flasche benutzen
	Brenner ist verstopft Brenner reinigen
	Gasdüse oder Gasschlauch ist verstopft	Gasdüsen und Gasschlauch reinigen
	zu windig Grill an einer geschütztern Stelle benutzen
Knopf am Gasventil{lösst sich schwer)drehen	Gasventil verstopft Gasventil ausauschen

GRILLSKÄR Gasgrill

LISTE DER EIGENSCHAFTEN

GAS- UND REGLERANWEISUNGEN
