Dept. 10 Dual Distortion - Gitarrenverstärker BLACKSTAR - Kostenlose Bedienungsanleitung

Technische Merkmale	Dual Distortion mit zwei Kanälen, Gain-, Ton- und Lautstärkeregler für jeden Kanal.
Verstärkertyp	Röhren-Gitarrenverstärker.
Verwendung	Ideal für Gitarristen, die vielseitige Verzerrungssounds suchen, geeignet für Bühne und Studio.
Wartung	Regelmäßig die Röhren und Verbindungen überprüfen, Potentiometer reinigen, um Kratzen zu vermeiden.
Sicherheit	Den Verstärker nicht Feuchtigkeit aussetzen, hochwertige Kabel verwenden, um Kurzschlüsse zu vermeiden.
Allgemeine Informationen	2 Jahre Herstellergarantie, Kundendienst für Reparaturen verfügbar.

Häufig gestellte Fragen - Dept. 10 Dual Distortion BLACKSTAR

Warum geht mein BLACKSTAR Dept. 10 Dual Distortion nicht an?

Überprüfen Sie, ob der Verstärker an eine funktionierende Stromquelle angeschlossen ist. Stellen Sie außerdem sicher, dass das Netzkabel in gutem Zustand und richtig verbunden ist.

Wie stelle ich den Klang meines BLACKSTAR Dept. 10 Dual Distortion ein?

Verwenden Sie die Tonregler am Verstärker, um Höhen, Mitten und Bässe anzupassen. Sie können auch mit Gain- und Lautstärkeeinstellungen experimentieren, um den gewünschten Klang zu erzielen.

Mein Verstärker erzeugt Hintergrundgeräusche oder Störungen, was soll ich tun?

Stellen Sie sicher, dass alle Kabel korrekt angeschlossen und in gutem Zustand sind. Vermeiden Sie es, den Verstärker in der Nähe anderer elektronischer Geräte zu platzieren, die Störungen verursachen könnten.

Wie benutze ich die verschiedenen Verzerrungskanäle am BLACKSTAR Dept. 10?

Verwenden Sie den Moduswahlschalter am Verstärker, um zwischen den Verzerrungskanälen zu wechseln. Jeder Kanal bietet einen einzigartigen Klangcharakter, also zögern Sie nicht, die Einstellungen nach Ihren Vorlieben anzupassen.

Gibt es eine Garantie für den BLACKSTAR Dept. 10 Dual Distortion?

Ja, das Produkt ist durch eine eingeschränkte Garantie abgedeckt. Bitte lesen Sie das Benutzerhandbuch für weitere Informationen zur Dauer und den Bedingungen der Garantie.

Wie kann ich meinen BLACKSTAR Dept. 10 Dual Distortion reinigen?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite des Verstärkers abzuwischen. Vermeiden Sie die Verwendung von chemischen oder scheuernden Reinigungsmitteln, die die Oberfläche beschädigen könnten.

Wird mein Verstärker während des Gebrauchs zu heiß?

Es ist normal, dass der Verstärker während des Gebrauchs leicht warm wird. Wenn die Temperatur jedoch zu hoch wird, stellen Sie sicher, dass eine gute Luftzirkulation um das Gerät vorhanden ist und es nicht blockiert ist.

Wie schließe ich meinen BLACKSTAR Dept. 10 an externe Effekte an?

Verwenden Sie die Effekt-Send- und Return-Buchsen auf der Rückseite des Verstärkers, um Ihre Effektpedale anzuschließen. Achten Sie darauf, die gewünschte Signalreihenfolge einzuhalten, um den besten Klang zu erzielen.

BEDIENUNGSANLEITUNG Dept. 10 Dual Distortion BLACKSTAR

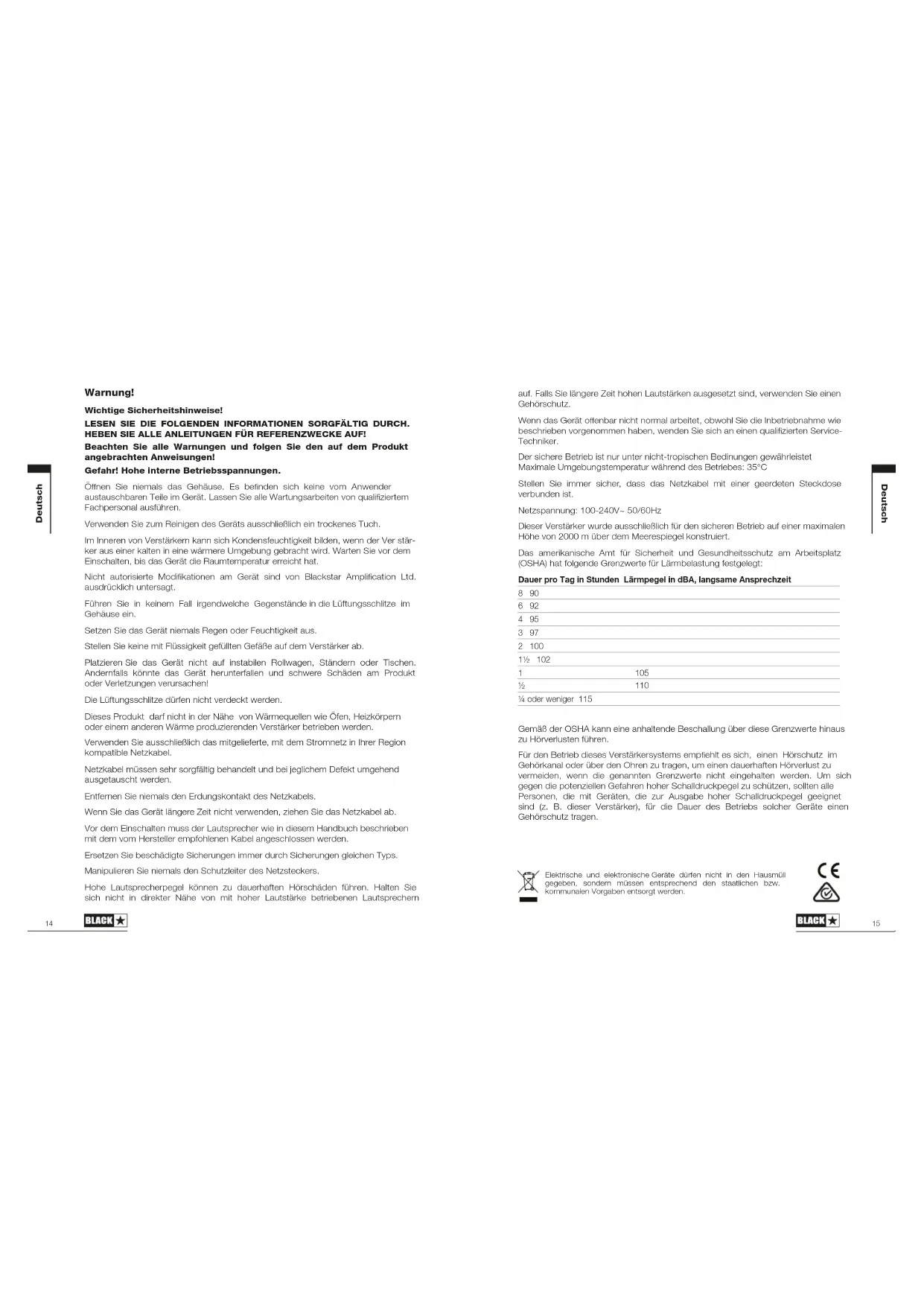

Power: 9V DC Maximum Current Draw: 500mA Valve: 1 x ECC83 / 12AX7 Input Impedance: 1MΩ Output Impedance: < 1kΩ Weight (kg): 0.63 Dimensions (mm): 157(W) x 76(H) x 117(D) DC Adaptor: PSU-500 supplied (9VDC 500mA tip negative) English English1514 Warnung! Wichtige Sicherheitshinweise! LESEN SIE DIE FOLGENDEN INFORMATIONEN SORGFÄLTIG DURCH. HEBEN SIE ALLE ANLEITUNGEN FÜR REFERENZWECKE AUF! Beachten Sie alle Warnungen und folgen Sie den auf dem Produkt angebrachten Anweisungen! Gefahr! Hohe interne Betriebsspannungen. Önen Sie niemals das Gehäuse. Es benden sich keine vom Anwender austauschbaren Teile im Gerät. Lassen Sie alle Wartungsarbeiten von qualiziertem Fachpersonal ausführen. Verwenden Sie zum Reinigen des Geräts ausschließlich ein trockenes Tuch. Im Inneren von Verstärkern kann sich Kondensfeuchtigkeit bilden, wenn der Ver stär- ker aus einer kalten in eine wärmere Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät die Raumtemperatur erreicht hat. Nicht autorisierte Modikationen am Gerät sind von Blackstar Amplication Ltd. ausdrücklich untersagt. Führen Sie in keinem Fall irgendwelche Gegenstände in die Lüftungsschlitze im Gehäuse ein. Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf dem Verstärker ab. Platzieren Sie das Gerät nicht auf instabilen Rollwagen, Ständern oder Tischen. Andernfalls könnte das Gerät herunterfallen und schwere Schäden am Produkt oder Verletzungen verursachen! Die Lüftungsschlitze dürfen nicht verdeckt werden. Dieses Produkt darf nicht in der Nähe von Wärmequellen wie Öfen, Heizkörpern oder einem anderen Wärme produzierenden Verstärker betrieben werden. Verwenden Sie ausschließlich das mitgelieferte, mit dem Stromnetz in Ihrer Region kompatible Netzkabel. Netzkabel müssen sehr sorgfältig behandelt und bei jeglichem Defekt umgehend ausgetauscht werden. Entfernen Sie niemals den Erdungskontakt des Netzkabels. Wenn Sie das Gerät längere Zeit nicht verwenden, ziehen Sie das Netzkabel ab. Vor dem Einschalten muss der Lautsprecher wie in diesem Handbuch beschrieben mit dem vom Hersteller empfohlenen Kabel angeschlossen werden. Ersetzen Sie beschädigte Sicherungen immer durch Sicherungen gleichen Typs. Manipulieren Sie niemals den Schutzleiter des Netzsteckers. Hohe Lautsprecherpegel können zu dauerhaften Hörschäden führen. Halten Sie sich nicht in direkter Nähe von mit hoher Lautstärke betriebenen Lautsprechern auf. Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz. Wenn das Gerät oenbar nicht normal arbeitet, obwohl Sie die Inbetriebnahme wie beschrieben vorgenommen haben, wenden Sie sich an einen qualizierten Service- Techniker. Der sichere Betrieb ist nur unter nicht-tropischen Bedinungen gewährleistet Maximale Umgebungstemperatur während des Betriebes: 35°C Stellen Sie immer sicher, dass das Netzkabel mit einer geerdeten Steckdose verbunden ist. Netzspannung: 100-240V~ 50/60Hz Dieser Verstärker wurde ausschließlich für den sicheren Betrieb auf einer maximalen Höhe von 2000 m über dem Meerespiegel konstruiert. Das amerikanische Amt für Sicherheit und Gesundheitsschutz am Arbeitsplatz (OSHA) hat folgende Grenzwerte für Lärmbelastung festgelegt: Dauer pro Tag in Stunden Lärmpegel in dBA, langsame Ansprechzeit

½ 110 ¼ oder weniger 115 Gemäß der OSHA kann eine anhaltende Beschallung über diese Grenzwerte hinaus zu Hörverlusten führen. Für den Betrieb dieses Verstärkersystems empehlt es sich, einen Hörschutz im Gehörkanal oder über den Ohren zu tragen, um einen dauerhaften Hörverlust zu vermeiden, wenn die genannten Grenzwerte nicht eingehalten werden. Um sich gegen die potenziellen Gefahren hoher Schalldruckpegel zu schützen, sollten alle Personen, die mit Geräten, die zur Ausgabe hoher Schalldruckpegel geeignet sind (z. B. dieser Verstärker), für die Dauer des Betriebs solcher Geräte einen Gehörschutz tragen. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll gegeben, sondern müssen entsprechend den staatlichen bzw. kommunalen Vorgaben entsorgt werden. Deutsch Deutsch1716 Einleitung Vielen Dank, dass Sie sich für dieses Blackstar Röhreneektpedal entschieden haben. Dieses Eektpedal ist wie alle unsere Produkte das Ergebnis unzähliger Stunden akribischer Arbeit durch unser erstklassiges Entwickler-Team. Dept. 10 ist das Entwicklungsteam von Blackstar, das für Innovation und Design zuständig ist. Die erfahrenen Musiker aus dem Blackstar-Dept.-10-Team in Northampton (UK) verfolgen ein einziges Ziel: Gitarristen das bestmögliche Equipment zur Verfügung zu stellen, damit diese sich optimal selbstverwirklichen können. Alle Blackstar-Produkte wurden sowohl während der Entwicklung als auch im Live-Betrieb auf Herz und Nieren getestet, um sicherzustellen, dass sie in puncto Zuverlässigkeit, Qualität und SOUND absolut kompromisslose Ergebnisse liefern. Wenn Sie mehr über die Blackstar-Produktreihe erfahren möchten, besuchen Sie unsere Webseite unter www.blackstaramps. com. Vielen Dank! Das Blackstar-Team Merkmale DEPT. 10 DUAL DISTORTION bietet eine extrem exible Röhrenverzerrung auf Basis hoher Betriebsspannungen. Mit den Modi Clean und Crunch steht Ihnen in Channel 1 die gesamte Palette von cleanen Sounds über einen Boost bis hin zu Overdrive zur Verfügung. Channel 2 deckt dann den Bereich von Overdrive bis hin zu schneidenden Lead-Sounds ab. Über den Cab-Rig-Ausgang können Sie den Sound in Ihren Vorstellungen über jeden beliebigen Schallwandler wie Kopfhörer, Studiomonitore und PA-Lautsprecher abhören. Über die einzigartige Schaltfunktion verwandeln Sie einen klassischen einkanaligen Verstärker in eine Sound-Maschine mit drei Kanälen. Mit Hilfe des patentierten ISF-Reglers (Innite Shape Feature) können Sie Ihren Sound zwischen den Geschmacksrichtungen „USA“ und „UK“ mit allen Schattierungen dazwischen variieren. Dank der umfangreichen Steuerungsmöglichkeiten für die dynamische Ansprache, den EQ und die Lautsprecherwiedergabe sowie -umgebung stehen Ihnen alle Werkzeuge zur Verfügung, um „den Sound aus Ihren Vorstellungen“ zu realisieren. Deutsch Deutsch1918 Aufsicht

Hier schließen Sie Ihre Gitarre an. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Gitarrenkabel.

Mit diesem Gain-Regler stellen Sie den Grad der Übersteuerung oder Verzerrung für Channel 1 ein. Wenn der Gain-Regler (im Uhrzeigersinn) aufgedreht wird, nimmt der Verzerrungsgrad mehr und mehr zu und wechselt von crunchigen Sounds bis hin zu stark übersteuerten Crunch-Sounds in der Maximalstellung.

Mit diesem Level-Regler stellen Sie den Gesamtpegel bzw. die Lautstärke für Channel 1 ein. Dieser Regler muss mit dem Regler Gain 1 abgestimmt werden, um exakt die gewünschte Übersteuerung zu erzielen. Vereinfacht gesagt: Bei niedrigen Gain-Einstellungen muss die Lautstärke angehoben werden, während Level bei hohen Gain-Settings verringert werden sollten.

4. Modus-Schalter Channel 1 Clean / Crunch

Mit diesem Schalter kann Channel 1 als Clean- oder Crunch-Kanal vorkonguriert werden. Der Crunch-Kanal kann auch als Clean-Boost verwendet werden, indem Sie Level entsprechend hoch und Gain niedrig einstellen. Das sorgt bei einem bereits übersteuerten Verstärker für eine weitere Sättigung.

Der Bass-Regler steuert den Anteil der Bassfrequenzen im Gesamt-Sound. Dieses Eektpedal bietet eine umfangreiche Klangregelung (die Channel 1 und Channel 2 gemeinsam nutzen), mit der Sie den Ton zwischen knackig und aggressiv (gegen den Uhrzeigersinn) oder warm und druckvoll (im Uhrzeigersinn) einstellen können.

Der Middle-Regler steuert den Anteil der Mittenfrequenzen im Gesamt-Sound. Die Mitten sind insbesondere für Ihren Grundsound entscheidend. In der Minimalposition (komplett gegen den Uhrzeigersinn) ist der Sound sehr aggressiv und hohl, was speziell für knackige Rhythmus-Parts ideal ist. Wenn der Mitten-Regler angehoben wird (im Uhrzeigersinn), nimmt dieser Grundton-Anteil zu, was sich für singende Lead-Sounds empehlt.

Mit dem Regler Treble können Sie gezielt den Höhenanteil im Gesamt-Sound einstellen. Bei niedrigen Einstellungen (gegen den Uhrzeigersinn) erhält der Sound einen wärmeren und dunkleren Charakter. Wenn der Treble-Regler angehoben wird (im Uhrzeigersinn), wird der Sound immer höhenreicher. In der Maximalposition klingt der Sound schließlich aggressiv und schneidend.

8. ISF (Infinite Shape Feature)

Der patentierte ISF-Regler arbeitet mit den Reglern für Bass, Middle und Treble zusammen. Mit seiner Hilfe nden Sie genau die Klangfärbung, die Sie suchen. Einstellungen gegen den Uhrzeigersinn sorgen für einen „amerikanischen“ Klangcharakter mit einem knackigen Bassfundament und aggressiveren Mitten. Im Rechtsanschlag entsteht ein „britischer“ Sound, der deutlich erdiger und weniger aggressiv klingt. Siehe Abbildung unten. Wir empfehlen Ihnen , ISF zunächst auf einen Mittelwert und anschließend den gewünschten Sound über Bass, Middle und Treble einzustellen. Dann drehen Sie ISF nach rechts oder links, bis Sie den für Sie perfekten Sound gefunden haben.

Mit diesem Gain-Regler stellen Sie den Grad der Übersteuerung oder Verzerrung für Channel 2 ein. Wenn der Gain-Regler im Uhrzeigersinn aufgedreht wird, nimmt die Übersteuerung zu und wechselt von crunchigen Sounds bis hin zu stark übersteuerten Lead-Sounds in der Maximalstellung.

Mit diesem Level-Regler stellen Sie den Gesamtpegel bzw. die Lautstärke für Channel 2 ein. Dieser Regler muss mit dem Regler Gain 2 abgestimmt werden, um exakt die gewünschte Übersteuerung zu erzielen. Vereinfacht gesagt: Bei niedrigen Gain-Einstellungen muss die Lautstärke angehoben werden, während Level bei hohen Gain-Settings verringert werden sollten.

11. Schalter CAB RIG

Hier wählen Sie eine von drei Cab-Rig-Umgebungen aus. Mit Hilfe der kostenlosen Architect-Software können Sie eigene Cab-Rig-Einstellungen laden und tiefgreifend bearbeiten.

12. Röhrenschutzbügel

Unter diesem Schutzbügel können Sie die ECC83-Röhre im Herzen des Eektpedals sehen. WARNUNG: Versuchen Sie in keinem Fall, die Befestigungsschrauben oder den Schutzbügel zu entfernen. Keine vom Benutzer zu wartenden Teile im Inneren.

13. Modus-Schalter Channel 2 Overdrive 1 / Overdrive 2

Damit wird Channel 2 zwischen Overdrive 1 und Overdrive 2 umgeschaltet. Overdrive 2 bietet mehr Übersteuerung und Sättigung mit einer leichten Anhebung der Präsenzen, wodurch ein großartiger Lead-Sound mit viel Sustain erreicht wird. Deutsch Deutsch2120

Dieser Ausgang dient zum Anschluss am Eingang eines andere Eektpedals oder Röhren-, Digital- oder Hybridverstärkers. Für das optimale Rauschverhalten empfehlen wir, das Overdrive-Pedal als erstes in der Eektkette einzusetzen. Der integrierte Buer/Line-Driver ist ideal, um den Sound bei langen Kabelwegen oder großen Pedalboards zu bewahren und sogar Pedale mit niedriger Impedanz wie viele Wah-Wahs zu integrieren. Verwenden Sie in jedem Fall ein hochwertiges geschirmtes Gitarrenkabel.

Cab Rig ist unsere DSP-gestützte Speaker-Simulation der nächsten Generation, die den Sound und das Spielgefühl einer mikrofonierten Gitarrenbox unglaublich detailliert abbildet. Beginnen Sie mit einer tiefgreifenden Editierung oder erstellen Sie eigene Patches für Ihren Lautsprecher, Ihr Mikrofon, Ihre Endstufe u. a., indem Sie Ihr Eektpedal über USB mit unserer kostenlosen Architect-Software verbinden. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. Innerhalb der Cab Rig Software kann eine DI ausgewählt werden, um die Boxensimulation zu umgehen. ANMERKUNG: Bei dem Cab-Rig-Ausgang handelt es sich um einen 6,35 mm Stereo-Anschluss, der in jedem Fall mit einer Stereoklinke belegt werden sollte. Der Cab-Rig-Ausgang dient zudem als rausch- und verzerrungsarme Schaltung zum Anschluss eines Kopfhörers und ist für alle herkömmlichen Kopfhörerimpedanzen ausgelegt, weshalb er sich für lautloses Üben empehlt. Laden Sie die Software hier herunter: https://www.blackstaramps.com/uk/architect

16. LED Channel 1 an / aus

Wenn die WEISSE LED leuchtet, ist Channel 1 aktiv. Wenn die LED nicht leuchtet, ist Channel 1 inaktiv.

17. Fußschalter Channel 1 an / aus

Mit diesem Taster (de-)aktivieren Sie Channel 1.

18. LED Channel 2 an / aus

Wenn die ROTE LED leuchtet, ist Channel 2 aktiv. Wenn die LED nicht leuchtet, ist Channel 2 inaktiv.

19. Fußschalter Channel 2 an/aus

Mit diesem Taster (de-)aktivieren Sie Channel 2. Rückansicht

Hier schließen Sie den (Mono-)Eingang eines externen Eektgeräts an. Schleifen Sie hier externe Eekte wie Reverb, Delay oder Modulation ein, die mit einem cleanen Sound eingebunden werden sollen.

Hier schließen Sie den (Mono-)Ausgang eines externen Eektgeräts an.

Buchse zum Anschluss des mitgelieferten 9 V DC / 500 mA Netzteils. Verwenden Sie ausschließlich das mitgelieferte Netzteil.

4. Ausgang USB AUDIO

Hier schließen Sie ein USB-Kabel an, um den Verstärker mit einem Windows PC oder einem Mac zu verbinden. Der Verstärker erscheint innerhalb der Aufnahme- Software auf einem Computer als Audio-Interface. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. Innerhalb der Cab Rig Software kann eine DI ausgewählt werden, um die Boxensimulation zu umgehen.

5. XLR Line / DI Output

Hierbei handelt es sich um einen symmetrischen Ausgang zum Anschluss an eine PA, ein Mischpult oder ein Interface für die Aufnahme und das Monitoring. Diese Quelle gibt das über den Cab-Rig-Schalter ausgewählte Preset aus. In diesem Ausgang ist das gewählte Cab-Rig-Preset aktiv. Innerhalb der Cab Rig Software kann ein DI-Signal ausgewählt werden, um die Boxensimulation zu umgehen. Deutsch Deutsch2322
