Dept. 10 Dual Distortion - 吉他放大器 BLACKSTAR - 免费用户手册

技术规格	双重失真，两个通道，每个通道均有增益、音调和音量控制。
放大器类型	电子管吉他放大器。
用途	适合寻求多功能失真音色的吉他手，适用于舞台和录音室。
维护	定期检查电子管和连接，清洁电位器以避免噼啪声。
安全	避免将放大器暴露于潮湿环境，使用优质电缆以防短路。
一般信息	制造商提供2年保修，提供维修售后服务。

常见问题 - Dept. 10 Dual Distortion BLACKSTAR

为什么我的BLACKSTAR Dept. 10 Dual Distortion无法开机？

请检查放大器是否正确连接到正常工作的电源。还要确保电源线状况良好且连接牢固。

如何调节我的BLACKSTAR Dept. 10 Dual Distortion的音色？

使用放大器上的音调控制来调整高音、中音和低音。您也可以尝试增益和音量设置以获得理想的音色。

我的放大器产生背景噪音或干扰，怎么办？

确保所有电缆连接正确且状况良好。避免将放大器放置在可能引起干扰的其他电子设备附近。

如何使用BLACKSTAR Dept. 10上的不同失真通道？

使用放大器上的模式选择器切换失真通道。每个通道都有独特的音色，您可以根据喜好调整设置。

BLACKSTAR Dept. 10 Dual Distortion有保修吗？

有，产品享有限定保修。有关保修期限和条件的详细信息，请参阅用户手册。

如何清洁我的BLACKSTAR Dept. 10 Dual Distortion？

使用柔软干燥的布擦拭放大器外部。避免使用可能损坏表面的化学品或研磨剂。

我的放大器使用时是否过热？

放大器在使用时略微发热是正常的。但如果温度过高，请确保设备周围空气流通良好，且没有阻塞。

如何将我的BLACKSTAR Dept. 10连接到外部效果器？

使用放大器背面的Send和Return效果接口连接效果踏板。请确保按照您希望的信号顺序连接，以获得最佳音质。

用户手册 Dept. 10 Dual Distortion BLACKSTAR

DEPT. 10 DUAL DISTORTION灵活的提供了终极的高电压电子管失真。 Channel 1 的 Clean 和 Crunch 模式可让您从清音增加增益至boost，再到过载。 然后Channel 2 带您从过载到主音音色。 Cab Rig 输出使您可以从任何扬声器（包括耳机、录音 室监听音箱和舞台主扩音箱）获得您想要的声音。 独特的开关操作将单通道老式放大器转变为三通道音色机器。 使用获得专利的 ISF（无限音色塑形功能）控件将您的音色从美式带到英式以及两者之间的任何地 方。 对动态、均衡器、扬声器响应和扬声器环境的一系列控制，您现在拥有实 现“头脑中的声音”的所有工具。

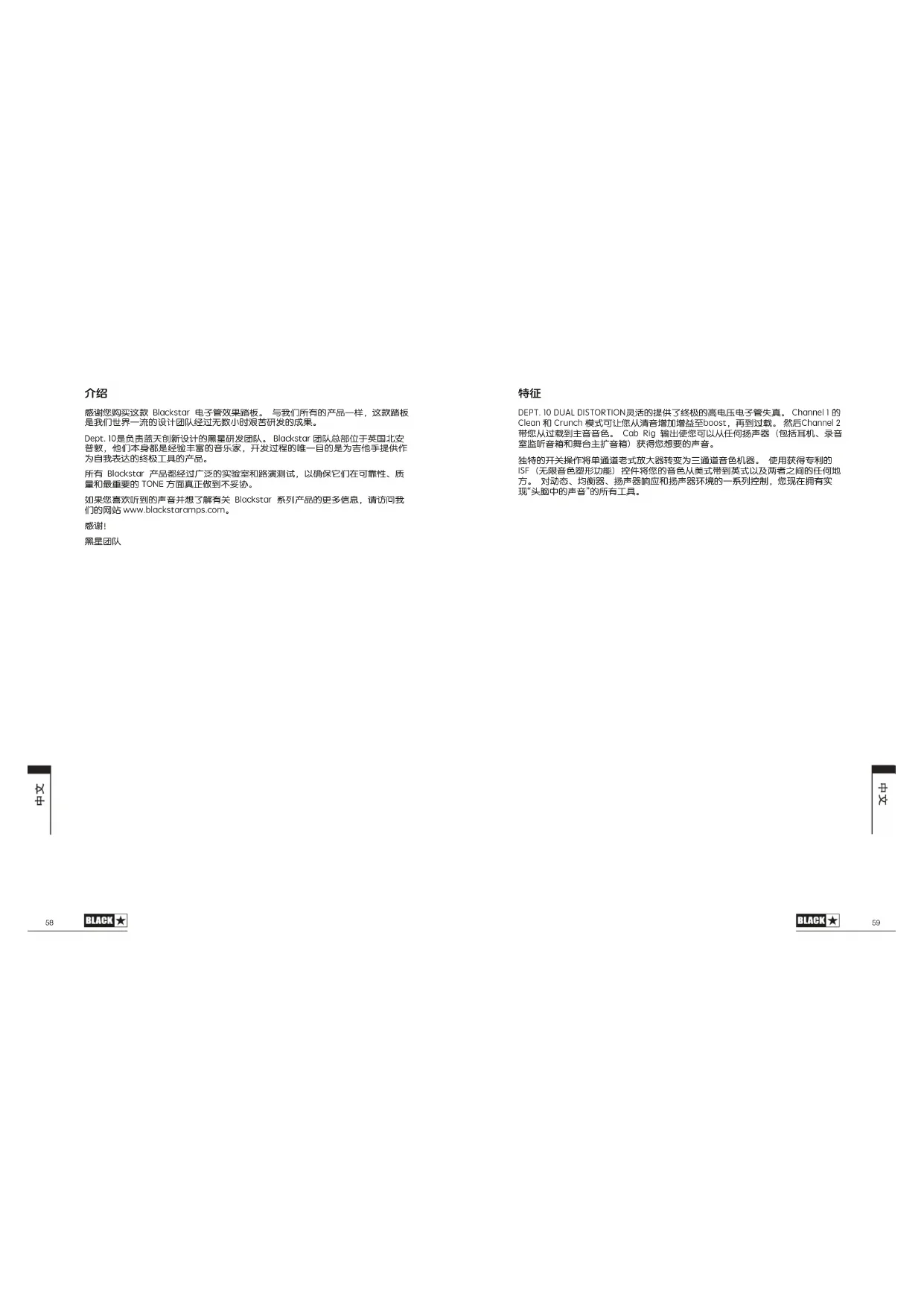

感谢您购买这款 Blackstar 电子管效果踏板。 与我们所有的产品一样，这款踏板 是我们世界一流的设计团队经过无数小时艰苦研发的成果。 Dept. 10是负责蓝天创新设计的黑星研发团队。 Blackstar 团队总部位于英国北安 普敦，他们本身都是经验丰富的音乐家，开发过程的唯一目的是为吉他手提供作 为自我表达的终极工具的产品。 所有 Blackstar 产品都经过广泛的实验室和路演测试，以确保它们在可靠性、质 量和最重要的 TONE 方面真正做到不妥协。 如果您喜欢听到的声音并想了解有关 Blackstar 系列产品的更多信息，请访问我 们的网站 www.blackstaramps.com。

将你的吉他插在这里。始终使用优质屏蔽吉他连线。 2 增益 1 此增益控制调整通道 1 将提供的过载或失真量。当增益控制顺时针 (CW) 增加时， 声音会变得更加过载，直到在其最大位置达到完全失真的crunch音色。

此电平控件设置踏板通道 1 的整体电平或音量。它应该与增益 1 控制结合使用， 以实现您需要的确切过载类型。一般来说，在较低的增益设置下，音量应该增 加，而在较高的增益设置下，音量应该减小。

4. 通道 1 Clean/Crunch 模式开关

此开关可将通道 1 设置为 Clean 或 Crunch 通道。 Crunch 通道也可以通过运行高电 平和低增益来用作清音的提升。这将使已经过载的放大器声音进一步富有饱和度。

低音控件可调整您音色中的低频量。这个踏板有一个先进的音色整形电路（由通 道 1 和通道 2 共享），逆时针 (CCW)旋转时音色紧凑，顺时针(CW)旋转时声音变

中音控件可调整您音色中的中频量。中频对于获得您的音调具有的“主体”量特别 重要。将中间控制设置到其最小位置（完全逆时针），声音将具有侵略性和中频 凹陷，这是一种适合激进节奏演奏的音色。随着中音控制增加（CW），“主体”量 增加，这适合有更多延音的主音吉他音色。

高音控制允许精确调整声音中的高音频率。在低设置 (CCW) 下，声音会更温暖、 更暗。随着高音控制增加 (CW)，声音会变得更亮。在最大设置下，声音将具有

8.ISF（无限音色塑形特征） 获得专利的 ISF 控制与低音、中音和高音控制配合使用。它允许您选择您喜欢的 确切音调特征。完全 CCW 是一种更美式的特征，具有较紧凑的低频和更具侵略 性的中频，而完全 CW 是一种更“木质”且不那么激进的英国音色特征。见下图。 我们建议首先将 ISF 设置为一半，并将低音、中音和高音依照喜好设置。 然后尝 试逐渐顺时针和逆时针调整 ISF，直到找到您喜欢的声音。

此增益控制调整通道 2 将提供的过载或失真量。随着增益控制的增加 (CW)，声音 变得更加过载，直到在其最大位置达到完全失真的主音音色。

此电平控件设置踏板通道 2 的整体电平或音量。它应该与增益 2 控制结合使用， 以实现您需要的确切过载类型。一般来说，在较低的增益设置下，音量应该增 加，而在较高的增益设置下，音量应该减小。

选择三个 Cab Rig 环境之一。您可以使用免费的 Architect 软件深入编辑和加载您 自己的 Cab Rig 设置。

通过这个防护罩，您可以看到踏板中心的 ECC83 电子管。 警告：请勿尝试卸下固定螺钉或防护装置。内部没有用户可维修的部件。

13. 通道 2 过载1 / 过载2 模式切换

这会在通道 2的过载1/过载2声音之间切换。 过载2提供了更多的增益和饱和度，同时略微提升了临场度，实现了出色的长延

此输出设计用于连接到其他踏板的输入或晶体管、数字或混合放大器的输入。内 置缓冲器/线路驱动器非常适合在使用长线缆或大型踏板时保持音色，甚至驱动 低阻抗踏板（如许多哇音）。始终使用优质屏蔽吉他主线。

Cab Rig是我们的下一代DSP扬声器模拟器，它以难以置信的细节再现了带麦克 风的吉他箱体的声音和感觉。深入编辑，通过USB将您的踏板接入我们的免费 Architect软件，为您的箱体、麦克风、功放等定制预置音色。Cab Rig开关预设 选定输出，左=1、中=2和右=3。此输出应用了选定的Cab Rig预设。可在Cab Rig 软件内选择DI信号，以绕过箱体模拟。 注: Cab Rig输出为全立体声6.35mm连接，只能与立体声插孔一起使用。Cab Rig 输出还具有低噪音和低失真耳机驱动电路，可驱动所有标准耳机阻抗，并可用于

在这里下载 Architect ：https://www.blackstaramps.com/uk/architect6362

DEPT. 10 DUAL DISTORTION

电源：9V直流电 最大电流消耗：500mA 电子管：1个ECC83/12AX7 输入阻抗：1MΩ 输出阻抗：<1kΩ 重量（kg）：0.63 尺寸（毫米）：157（宽）x 76（高）x 117（深） 直流适配器：随附PSU-500（9VDC 500mA尖端负极）

当白色 LED 亮起时，通道 1 开启。当 LED 不亮时，通道 1 关闭。

当红色 LED 亮起时，通道 2 开启。当 LED 不亮时，通道 2 关闭。

在此处连接外部效果器的（单声道）输入。插入您想要保持干净的任何外部效 果，例如混响、延迟或调制。

用于提供的 9V DC / 500mA 适配器的输入。

将 USB 线缆插入此处以将放大器连接到 Windows PC 或 Mac。放大器将作为录音 软件中的音频捕获设备出现在个人电脑上。该音源将输出选定为 Cab Rig预设中 的其中一个。可以在 Cab Rig 软件中选择一个 DI 来绕过箱体模拟。

用于连接到 PA、混音台或用于录音和监听的接口的平衡输出。该音源将输出选 定为 Cab Rig预设中的其中一个。可以在 Cab Rig 软件中选择一个 DI 来绕过箱体 模拟。6564 Japanese Japanese Español Español Français Français Deutsch Deutsch English English Dept. 10 Dual Drive Top View
