BEDIENUNGSANLEITUNG Skywatch Xplorer 1 JDC

Bedienungsanleitung 63-74

Sie haben ein hochprézises Gerät erworben, das unter Anwendung modernster Technologie gebaut wurde. Dieses Gerät wurde für intensiven Gebrauch konzipiert. Damit das Gerät sein Aussehen und seine Präzision bewahrt, empfehlen wir Ihnen, es mit Sorgfalt zu behandeln und die Bedienungsanleitung aufmerksam zu lessen.

Der SKYWATCH® Xplorer ist mit einem Flügelrad und Messfuhlern für Messungen im Freien ausgerüstet.

Das Gerät liefert wesentliche Informationen für all ihre Tätigkeiten Natur, z.B. Gleitflug, Fußwanderungen, Bergsteigen oder Wassersport. Es gibt die Momentan- und Hochstwindgeschwindigkeit (Xplorer 1, 2, 3 und 4), die Umgebungstemperatur und die vom Körper gefühnte Temperatur (Xplorer 2, 3 und 4) an, hat einen elektronischen Kompass (Xplorer 3 und 4) und misst die Höhe, den atmospharischen Druck sowie die Witterungstendenzen (Xplorer 4).

Alle SKYWATCH Xplorer sind so konzipiert, dass sie ein kurzes Untertauschen bis max. 1 m Wassertiefe tolerieren.

ACHTUNG!

Dieses Gerat soll seinem Benutzer im Freien halten, kann aber NICHT den ortlichen Wetterbericht ERSETZEN. Sie müssen also die Messdaten Ihres Gerates regelmäß anhand der Informationen der Weterstation nachprüfen bzw. mit diesen Informationen abgleichen.

Die klimatischen Verhältnisse im Freien konnen sich manchmal innerhalb sehr kurzer Zeit drastisch verändern. Sonniges Wetter kann zum Beispiel innerhalb einer halben Stunde oder weniger in ein Gewitter umschlagen. Sie müssen folglich immer die grundlegenden Sicherheitsvorschriften bei all ihren Unternehmen in Freien beachten.

JDC ELECTRONIC SA haftet nicht für irgendwelche direkten oder indirekten Folgen und Schaden, die sich durch die Benutzung dess Gerätes ergeben.

Technische Daten:

MaBe:41×93×17mm

Gewicht: 51 g (Xplorer 1), 52 g (Xplorer 2 und 3), 53 g (Xplorer 4)

Einsatztemperaturbereich: -30^ bis +60^

II. WARTUNG UND INSTANDHALTUNG Xplore 1-2-3-4

Dieses Gerät wurde mit größter Sorgfalt entwickelt und konstruiert. Zur effizienten Nutzung der Gerätefunktionen wird folgenden empfehlen:

Es durren keinesfalls Fremdkorper wie Haare, Faden, Drahte, Sand und Staub ins Innere der Flugelschraube gelangen, da sonst die Drehung der Flugelschraube und die Messgenauigkeit beeintrachtigt werden. Wenn ein Haar oder ein Draht in die Flugelschraube hineingelangt ist, ziehen Sie den Fremdkorper vorsichtig mit einer Pinzette hereus. Staub oder Sand kann mit klarem Wasser ausgespul't werden.
- Setzen Sie das Gerät nicht zu lange Zeit extremen klimatischen Bedingungen aus. Die Geräteile halten während hohen Außentemperatren stand, noch sollte das Messinstrument nicht unbedingt intensiven Hitzequellen, z.B. hinter der Windschutzscheibe eines Pkw, ausgesetzt werden.
- Behandeln Sie das Gerät vorsichtig und vermeiden Sie Erschüttungen.
- Setzen Sie das Gerät niemals starken Chemikalien aus. Diese Produkte konnten das Gerät beschädigen.

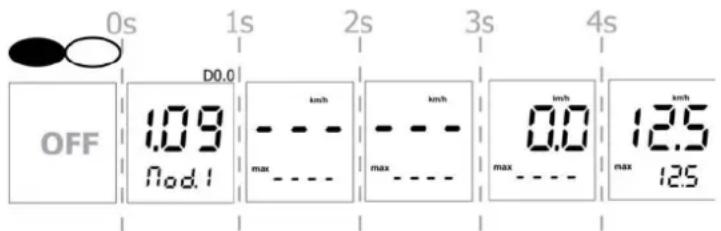

III. Einschalten Xplorer 1-2-3-4

Zum Einsatzlichen SkYWATCH Xplorer drucken Sie kurz den Knopf (siehe Symbol flogenden Schema). Das Gerät schaltet sich ein und zeigt die jeweilige Softwareversion und das jeweilige Gerätemodell an (siehe Abbildung D0.0 im folgenden Schema). Das Gerät gibt automatisch zur Messung der momentanen Windgeschwindigkeit (Xplorer 1) oder zum letzten Modus vor Ausschalten des Gerätes (Xplorer 2, 3 und 4) über.

Vollständige Organigramme: siehe http://www.jdc.ch.

IV. Ausschalten des Gerats Xplorer 1-2-3-4

Automatische Abschaltung (Auto-off):

Ihr SKYWATCH Xplorer schaltet sich 1 Minute nach der letzten Betatigung des Einschaltknopfes oder der letzten Windgeschwindigkeitsmessung sowie bei Stillstand des Flugelrades (über 10 Sekunden) automatisch ab.

Manuelle Abschaltung:

Zum manuellen Abschalten des Xplorers (in allen Modi) halten Sie den Ausschaltknopf gedrückt, bis das Gerät abgeschelt ist.

ACHTUNG! Dauerbetrieb ist möglich :

entweder bei manueller Abschaltung, wenn der Knopf während des Blinkens der groben Zahlen losgelassen wird, oder während der automatischen Abschaltung, wenn während des Blinkens der groben Zahlen kurz der Einschaltknopf betatigt wird.

Während des Dauerbetriebs wird der Xplorer mit jeder Knopfbetätigung in den Automatikmodus rückversetzt.

Hinweis: Im Dauerbetriebsmodus entländt sich die Batterie rasch (nach 400 bis 500 Stunden je nach Modell).

VI. Spannungsvorsorgung Xplorer 1-2-3-4

Ihr SKYWATCH Xplorer wird über eine auswechselbare 3-Volt-Knopfbatterie CR2032 mit Strom versorgt. Batterie wechseln:

ACHTUNG! Sehr sorgfältig und vorsichtig vorgehen!

JEDE FEHLERHAFTE HANDHABUNG BEIM AUSWECHSELN DER BATTERIE KANN DAS GERAT IRREPARABEL BESCHÄDIGEN. IM ZWEIFELSFALL WENDEN SIE SICH BITTE AN IHREN UHRMACHER.

1. Metallboden abschrauben (6 Schrauben).
2. Deckel des Batteriefachs offen.
3. Deckel vorsichtig anheiten und Batterie herausnehmen.
4. Die neue Batterie einlagen. Dabei auf die richtige Polung achen (+ nach oben). Danach Batteriefach zuschrauben. Die petite Zunge in der Mitte des Deckels muss richtig angehoben werden, damit sie den Rücken aus Metall berührt.
5. Vor dem Anlagen des Bodens nachprüfen, ob die Dichtung sauber ist und ordentlich in ihrer Rille liegt.
6. Boden wieder mit den 6 Schrauben befestigen.

Übliche Lebensdauer der Batterie:

Xplorer 1, 2, 3 : ungebahr 30.000 Messungen von 1 Minute (Auto-off) und über 20 Jahre bei Stillstand.

Xplorer 4: ohne Eireignisspeicher: wie beim Xplorer 1, 2 und 3

mit Ereignisspeicher: ungefahr 25.000 Messungen von 1 Minute (Auto-off), hochstens 7 Jahre bei Stillstand.

1. Hintergrundbeleuchting Xplorer 1-2-3-4

Zum Einsatz der Hintergrundbeleuchtung den Knopf 1 Sekunde lang gedrück halten. Wenn das Licht aufleucht, den Knopf loslassen. Die Hintergrundbeleuchtung leucht 3 Sekunden. Wird sie binnen 5 Sekunden wieder betätig, leuchtet sie 15 Sekunden lang. Anderfalls leuchtet sie erneut 3 Sekunden lang.

Hinweis: Die Hintergrundbeleuchting ist in allen Modi identisch.

ACHTUNG: Die intensive Benutzung der Hintergrundbeleuchtung verkürzt die Batterielebensdauer. Der Stromverbrauch ist ungebahr 100x hoher als ohne Hintergrundbeleuchtung!

2. Modi und Modusumschaltung Xplorer 1 - 2 - 3 - 4

Durch kurzen Knopfdruck wird zum nachsten Modus umgeschaltet.

MODI:

Xplorer 1 (1 Modus) Xplorer 2 (3 Modi) Xplorer 3 (4 Modi) Xplorer 4 (9 Modi)

1. Wind + max. Wind

2. Wind + max. Wind

3. Wind + max. Wind

4. Wind + max. Windgeschwindigkeit

geschwindigkeit

geschwindigkeit

geschwindigkeit

1. Wind und Temperatur 2. Wind und Temperatur 2. Wind und Temperatur

2. Wind + gefühte Temperatur 3. Wind + gefühte Temperatur 3. Wind + gefühte Temperatur

3. Wind und Kompass 4. Wind und Kompass

4. Wind + Höhe und maximale Höhe

5. Wind + relative und absoluter Druck
6. Ereignissicher der Luftdrucktendenz
7. Ereignisspeicher des relativen Drucks
8. Ereignisspeicher der Höhe

Im nachstehenden Kapiteln werden die in jeder Modus zur Verfugung stehenden Funktionen beschreiben.

3. Modus „Messung der momentanen und höchsten Windgeschwindigkeit“ Xplore 1-2-3-4

Einstellung der Maßeinheit:

Für die Auswahl der MaBenheiten Knop ungefahr 4 Sekunden lang gedrück halten. Sie konnen unter folgenden MaBenheiten wahlen: km/h (Kilometer pro Stunde), mph (Meilen pro Stunde), knots (Knoten), m/s (Meter pro Sekunde) und fps (FuB pro Sekunde). Wenn die gewünschte MaBenheit erscheidt, Knop loslassen. Diese MaBenheit wird damit gewählt.

Messung der Windgeschwindigkeit:

Für eine möglichst prazise Messung muss das Messinstrument in die jeweilige Windrichtung gehalten werden.

Genaigungel + / - 3%

Messbereich: 0 bis 150 km/h (42 m/s, 81 Knoten, 93 mph, 136 fps)

Messzyklus: 2 Messungen pro Sekunde

Anzeige:

Die Momentangeschwindigkeit wird mit den groBen Zahlen, die Höchstgeschwindigkeit mit den klinen Zahlen und der Anzeige max. angezeigt.

Auflösung: in Zehntein bis 99,9, dann volte Einheit.

Löschen des Höchstwertes:

"Max" bleibt im Gerat gespeichert, auch wenn das Gerat ausgeschaltet ist. Zum Zurückstellen auf Null Knopf mindestens 2 Sekunden lang drücken und dann loslassen.

4. Modus „Messung der momenten Windgeschwindigkeit und der Umgebungstemperatur"

Xplorer 2-3-4

Einstellung der Maßeinheit:

Für die Auswahr der 2 MaBenheiten Knopf mindestens 2 Sekunden lang gedrückt halten. Die beiden MaBenheiten sind: (Grad Celsius) und (Grad Fahrenheit). Wenn die gewünschte MaBenheit erscheint, Knopf loslassen. Diese MaBenheit wird damit gewählt.

Messung der Umgebungstemperatur:

Hinweis: Der Temperaturmessfuhler ist im Metallboden des Gehäuses eingebaut, d.h. es wird die Temperatur des Gehäusebodens angezeigt. Auf diese Weise wird sehr(PRzise und sehr schnell die Temperatur in folgenden Umgebungen gemessen (z.B.):

Wasser (Quellen, Flusse usw.), indem das Gerät einige Zentimeter tief eingetaucht wird;
Oberflächen (Boden, Metallele, Innenraum von Kühlschränken usw.), indem der Boden des Gerätes möglichst nahe an die Oberfläche gebracht wird;

Umgebungsluft: Lassen Sie das Gerät die Umgebungslufttemperatur übernehmen. Das kann einige Minuten bzw. je nach Windgeschwindigkeit Dutzende von Minuten dauern. Setzen Sie das Gerät nicht direkt der Sonne aus und berühren Sie den Geräteboden nicht mit den Fingern. Für eine schnelle und prazise Messung konnen Sie das Gerätegehause auch mit einem Objekt, das die Lufttemperatur aufweist (Fahrzeugkarosserie, Metallschranke, gläte Wände und Mauern usw.), in Kontakt bringen. Vermeiden Sie dunkle und sonnenexponierte Flächen.

Messbereich des Messfuhlers: -50^ bis +100^

Messzyklus: eine Messung alle halbe Sekunde

Anzeige:

Die Anzeige der momentanen Windgeschwindigkeit erfolgt über die groben Zahlen, während die Umgebungstemperatur mit den klinen Zahlen angezeigt wird.

Auflosung (Temperatur): 1/10 Grad

5. Modus „Messung der momentanen Windgeschwindigkeit und der gefühlten Temperatur“

Xplorer 2-3-4

Niedrige Temperatenen stellen eine Gefahr fur den menschlichen Körper dar. Diese Gefahr wird durch Wind erhöht. Die Xplorer 2, 3 und 4 geben die momentane, vom Körper gefühte Temperatur an und verhindern somit Hautschäden durch Kälte und Unterkuhlung.

WICHITG: Bei der Berechnung der gefühnten Temperatur werden die Umgebungstemperatur und die Windgeschwindigkeit berücksichtigt. Bei Wind zeigt das Gerät den Wärmeverlust des Körpers an, wenn die Temperatur unter 10^ liegt. Diese Formel wurde im Januar 2003 vom Federal Office of Meteorological Coordination der Vereinigten Staaten gemeinsam mit dem kanadischen Wetterdienst (MSC), dem US-Verteidigungsmisterium (DOD) und der National Oceanic and Atmospheric Administration der Vereinigten Staaten (NOAA) übernommen. Beispiel: Eine Umgebungstemperatur von O^ und eine Windgeschwindigkeit von 30 km/h empfindet Ihr Körper wie minus 7,8^!!

Einstellung der Maßeinheit der Temperatur:

Siehe Kapitel 4, Einstellung der MaBeinheit.

Anzeige:

Die momentane Windgeschwindigkeit wird mit groBen Zahlen, die vom Körper gefühlte Temperatur mit klinen Zahlen und der Anzeige angezeigt.
Auflösung (Temperatur): 1/10 Grad
Messzyklus: 2 Messungen pro Sekunde

6. Modus „Messung der momenten Windgeschwindigkeit und elektronischer Kompass“

Xplore 3-4

Einstellung der Maßeinheit (Wind):

Siehe Kapitel 3, Einstellung der Maßeinheit.

Kompassanzeige:

Die Kompassanzeige erfolgt in Grad mit kleinen Zahlen.

WICHTIG! Ihr SKYWATCH Xplorer zeigt den magnetischen, nicht den geographischen Nordpol an!

Abb.

Messung:

Für eine möglichst prazise Messung das Gerat senkrecht halten (siehe Abbildung A). Wenn an die Stelle der Zahlen die Anzeige - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Kalibrierung:

WICHTIG! Ihr Xplorer muss vor der ersten Benutzung und bei jedem Umgebungs- oder Batteriewechsel kalibriert werden.

Beim ersten Einschalten des Gerätes erscheint in der Kompassanzeige -Zur'Kalibrierung gehen Sie folgendermaBen vor:

Halten Sie den Knopf ungebahr 3 Sekunden lang gedrückt. Wenn iBen groBen Anzeigen erscheint, lessen Sie den Knopf los. Drehen Sie sich um die eigene Achse, bis Oerscheint. Zur Bestätigung der Kalibrierung drucken Sie kurz auf den Knopf.

Während der Kalibrierung zeigt das Gerät hintereinander, dann vorden kilen Ziffern an.

Die Kalibrierung muss bei einer Geschwindigkeit von ungebahr 1 Umdrehung in 30 Sekunden durchgeführt werden.

Für eine prazise Kalibrierung darf sich das Flugelrad NICT DREHEN! Bei Wind das Flugelrad zwischen Daumen und Zeigefinger halten.

Hinweis: Die Linien des Magnetfeldes der Erde werden durch eine metallische Umgebung, Gebäude, Strommasten, im Innern von Fahrzeugen, auf Schiffen aus Metall sowie von Magnetfeldern, die von strombetriebenen Maschinen und Geräten sowie von Magneten hervorgerufen werden, gestört. Für(PRzise Messungen muss sich entweder von diesen Störquellen entfernrt werden oder das Gerät neu kalibriert werden.

7. Modus „Messung der momenten Windgeschwindigkeit und Höhe“ Xplorer 4

ACHTUNG! Dieses Gerät berechnet die Höhe anhand des Luftdrucks. Es ist folglich normal, dass sich die Höhenanzeige mit dem atmosphärischen Druckändert. Aus thisem Grunde soll das Gerät möglichst oft kalibriert werden.

Einstellung der Maßeinheit:

Für die Auswahl der MaBeinheiten Knopf ungebahr 4 Sekunden lang gedrück halten. Sie konnen unter folgenden MaBeinheiten wahlen: m (Meter) und ft (Fuß). Wenn die gewünschte MaBeinheit erscheidt, setzen Sie den Knopf los. Die MaBeinheit wird bestätigt, und das Geräst stellt sich auf den Modus Messung der momentanen Windgeschwindigkeit und Höhe ein.

Anzeige der maximalen Höhe:

Halten Sie den Knopf ungebahr 2 Sekunden lang gedrück. Wenn die Anzeige max erscheidt, lessen Sie den Knopf los. Das Gerat stelt sich auf den Modus Messung der momentanen Windgeschwindigkeit und der maximalen Hohe ein. Um diesen Modus zu verlassen, betätigten Sie den Knopfomal. Der Modus Wind/Hohe erscheidt wieder.

Kalibrierung der Höhenanzeige:

Halten Sie den Knopf ungebahr 3 Sekunden lang gedrück. Wenn CRL in den groBen Anzeigen erscheint, lessen Sie den Knopf los. Für Zunahme des Höhenwertes um 1 Einheit den Knopf gedrück halten. Für Abnahme des Höhenwertes Knopf loslassen und erneut gedrück halten.

Per kurzen Knopfdruck wird der neue Höhenwert bestätigt.

Löschen des Höchstwertes:

"Max" bleibt im Gerät gespeichert, auch wenn das Gerät ausgeschelt ist. Zum Löschen des Maximalwertes den Knopf ungebär 2 Sekunden lang gedrück halten und dann loslassen. Das Löschen muss im Modus der maximalen Höhenwertanzeige erfolgen.

8. Modus „Windgeschwindigkeitsmessung mit Anzeige des relativen und absoluten Luftdrucks"

WICHTIG: Das Gerät kann zwei Drücke aneigen, den absoluten Luftdruck (QFE) und dem relativen Luftdruck (QNH). Die beiden Abkurzungen QFE und QNH sind aus dem ^ -Code abgeleitet. Dieser Code wurde von der Londoner Konferenz im Jahre 1912 eingefuhr und besteht aus einer weltweit gultigen Lste von Codes, die aus drei Buchstaben bestehen. These Codes werden bei telegrafischen und radioteografischen Übertragungen (Morsezeichen) benutzt. Die Abkurzungen in dieser Lste fassen in drei unzwideutigen Buchstaben Satze, Fragen oder Antwerten zusammen, die im Klartext zu lang waren, und haben somit Irrtumer beim Senden und Empfangen, sprachliche Missverstandnisse und Fehldeutungen auf. Der Q-Code wird heutztage noch weltgehend im Schiffsverkehr und von Amateurfunkem benutzt. Er ist weiterhin offizieller Funkverkehrsstandard. In der Luftfahr wird erzar nur zum Teil, dieser Teil aber tagleh angewandt.

CODE BEDEUTUNG

QFE Atmosphericer Druck am Boden.

Dies ist der absolute Luftdruck.

QNH Atmosphericer Druck, der auf den Druck auf Meereshöhe unter normalen atmospharischen Bedingungen umgerechnet wird.

Dies ist der relative Luftdruck.

Dieser Luftdruck wird in meteorologischen Berichten und im Fernsehen verwendet.

Einstellung der Maßeinheit:

Zum Durchlauf der Maßeinheiten den Knopf mindestens 4 Sekunden lang gedrück halten. Folgende Maßeinheiten stehen zur Wahl: hPa (Hektopascal) und inHg (Inch auf der Quecksilbersäule). Erscheint die gewünschte Maßeinheit, den Knopf loslassen, um die Maßeinheit zu bestätigten. Das Gerät stellt auf den Modus Wind/relativer Luftdruck (QNH) ein.

Anzeige des absoluten Luftdrucks (QFE):

Halten Sie den Knopf ungebahr 2 Sekunden lang gedrückt. Wenn (QF) in den groBen Anzeigen erscheint, setzen Sie den Knopf los. Der Modus Anzeige des absoluten Luftdruck" ist eingestellt. Zum Verlassen theses Modus einmal den Knopf betätigten. Der Modus Wind/relativer Luftdruck" (QNH) stellt sich ein.

Kalibrierung des relativen Luftdrucks (QNH):

Halten Sie den Knopf ungefahr 3 Sekunden lang gedrück und setzen Sie hin los, wenn CRL in den groben Zahlen erscheint. Die nachfolgende Feineinstellung erfolgt wie bei der Höhenkalibrierung, die unter Kapitel 7 beschrieben wird.

Anmerkungen:

1. Wenn der QNH-Wert unverändert bleibt (nicht blinkt), wird der relative Momentandruck (QNH) angezeigt. Diese Anzeige ist aus einer langfristigen meteorologischen Messung abgeleitet und darauf durchaus verlässlich.
2. Die QNH-Anzeige blinkt, wenn der Druck sich seit der letzten Kalibriierung geändert hat.
3. Wenn die QNH-Anzeige blinkt, zeigt sie den QNH-Druck an, der bei der letzten Kalibrierung eingeben wurde.
4. Eine Höhenzunahme oder eine meteorologische Schwankung ohne aktivierten Ereignisspeicher bewirkt das Blinken der QNH-Anzeige.
5. Die Kalibrierung des QHN oder der Höhe (bekannte Information) erlaubt die Abstimmung des Xplorers auf den gemessenen Umgebungsluftdruck. Dieser Druckändert sich ständig mit der Höhe und den jeweiligen meteorologischen Bedingungen.
6. Der einige Bezugswert für den Xplorer ist der von ihm gemessene Luftdruck, von dem er die Höhe ablieitet. Jede Druckschwankung verändert der Hohenanzeige, undzar um 9 m/hPa auf niedriger Höhe bzw. 14 m/hPa in 5.000 Metern! Aus thisem Grunde soll das Gerat möglichst oft kalibriert werden, damit die Anzeuge zuverlssig bleibt. Auch Flugzeugpilotenkommen daran nicht vorbei!

9. Erelnisspelchermodus Xplor 4

WICHTIG: Die drei Ereignisspeichermodi Funktionieren alle gleich und sind miteinander verbunden. Sie zeigen in entsprechlicher Form einen von 48 stündlich (1 Wert pro Stunde) gespeicherten Druckwerten an. Die Standardanzeige ist 24 Stunden.

Gespeichert wird nur der Druck am Messfuhler. QNH oder die anzeigte Höhe wird ausgehend von der jeweiligen Kalibrierung berechnet.

Tendenz: Druckveränderung in den letzten 24 (48, 1...) Stunde(n), sofern der Xplorer in dieser Zeit am gleichen Ort (gleiche Höhe) bleibt. Eine negative Zahl weist auf fallenden Luftdruck (Einzug eines Tiefs) hin, eine positive Zahl auf steigenden Luftdruck (Hoch). Der Druck schwankt natürlich im Laufe des Tages. Der Wetterdienst ist nach 24 oder 48 Stunden (gleiche Tageszeit) praziser.

QNH : Der relative Druck vor 24 Stunden (oder 48 ...Stunden), wenn der Xplorer am gleichen Ort bleibt und neu kalibriert wurde.

Höhe: Wenn Sie eine Bergwanderung unternehmen oder einen Deltaflug starten, können Sie die stündlich erreichte Höhe verfolgen. Die Höhe stimmt, wenn Sie am Xplorer eine QNH-Zwangskalibrierung auf den vor der Aufzeichnung herrschenden atmosphärischen Druck vornehmen.

Anzeige eines gespeicherten „Ereignisses":

Beispiel: Wenn Sie die Tendenz, den QNH oder die Höhe von vor 12 Stunden erfahren möchten, halten Sie den Knopf gedrückt. Wenn die Anzeige 12h in groBen Zahlen erscheint, setzen Sie den Knopf los.

Batteriesparbetrieb (Abstellen des Ereignisspeichers):

Zur Benutzung dieser Sonderfunktion setzen Sie den Druckmessfuhr bei ausgeschalteten Gerat außer Betrieb. Die Messung des Drucks und der Höhe sind dann nur bei eingeschalteten Gerat aktiviert.

Zur Außerbetriebsetzung des Messfuhlers einen der drei Ereignisspeicher auf null Stunden) setzen.

Anmerkungen:

1. Wenn Sie den Ereignisspeicher abrufen und die Anzeige 5h halten, zeigt der Xplorer beim nachsten Einschalten 24h an. Wenn eine neue Druckmessung erfolgt ist, wird diese von der internen Uhr gesteuert (eine Messung pro Stunde).
2. Wenn Sie bei Oh loslassen, erfolgt keine stündliche Messung mehr. Der vorhandene Speicher wird jedoch nicht gelöscht. Dies spart Batterieenergie.
3. Beim Eintritt in den aktiven Ereignisspeicher (abweichend von Oh) wird die Momentanmessung als zeitlicher Ausgangspunkt gespeichert und als 1h angezeigt.

10. Komplete Rückstellung Xplorer 3 und 4

In this Modus werden alle Standardwerte eingesetz und die Kompasskalibriierung wird aufgehoben. Für die komplette Rückstellung schalten Sie das Gerät aus und schalten es mit eingedrücktem Knopf wieder an. Sobald alle LCD-Zahlen wieder erschinen (siehe darüber hende Abbildung), lessen Sie den Kopf los und halten Sie erneut bis zum Stillstand des Gerätes gedrückt. Danach kann das Gerät wieder normal eingeschaltet werden
