SW1000B - Saugroboter TCL - Kostenlose Bedienungsanleitung

Produkttyp	Saugroboter
Marke	TCL
Modell	SW1000B
Abmessungen (L x B x H)	320 x 323,5 x 70 mm
Nettogewicht	4,07 kg
Batterietyp	Lithium-Ionen (Li-Ion)
Batteriekapazität	2600 mAh
Nennspannung	14,4 V
Nennleistung	30 W
Stromversorgung	Netzadapter 19 V ⎓ 0,6 A
Reinigungsmodi	Automatische Reinigung, Rückkehr zur Basis
Fernbedienung	Ja (mit AAA-Batterien enthalten)
Sensorik	Sturzschutz (3), Infrarot-Kollisionsschutz, Wandschutz
Bürsten	1 Zentralwalzenbürste, 2 Seitenbürsten
Filtersystem	Hocheffizienzfilter (austauschbar)
Ladestation	Inklusive, fest blaue Leuchte
Mitgeliefertes Zubehör	Ladestation, Adapter, Fernbedienung, 2 AAA-Batterien, 4 Seitenbürsten, 1 Ersatzfilter, Reinigungsmesser, Handbuch
Empfohlene Wartung	Behälter nach jedem Gebrauch leeren; Filter und Bürsten einmal pro Woche reinigen; Sensoren und Kontakte einmal pro Monat
Austauschhäufigkeit	Filter alle 2-3 Monate; Walzenbürste alle 6-12 Monate; Seitenbürsten alle 3-6 Monate
Sicherheit	Automatische Abschaltung bei Blockierung, Sturzerkennung, vorderer Stoßfänger
Verwendung	Nur im Innenbereich, Teppiche > 26 mm Dicke und sehr dunkle/reflektierende Böden vermeiden
Ersatzteile	Erhältlich über die TCL Home App oder TCL-Fachgeschäfte

Häufig gestellte Fragen - SW1000B TCL

Wie starte ich den Saugroboter TCL SW1000B?

Stellen Sie den Schalter unter dem Roboter auf ON und drücken Sie kurz die Starttaste an der Vorderseite. Der Roboter beginnt mit der automatischen Reinigung.

Wie lade ich den Roboter auf?

Sie können ihn manuell auf die Ladestation setzen, indem Sie die Kontakte ausrichten, oder die Starttaste 3 Sekunden lang gedrückt halten, damit er die Basis automatisch findet. Die Fernbedienung hat ebenfalls eine Ladetaste.

Was tun, wenn der Roboter nicht lädt?

Überprüfen Sie, ob die Ladestation angeschlossen ist und die Ladekontakte (am Roboter und an der Station) sauber sind. Wischen Sie sie mit einem trockenen Tuch ab. Stellen Sie sicher, dass sich keine Gegenstände auf der Basis befinden.

Wie reinige ich den Filter und den Staubbehälter?

Schalten Sie den Roboter aus. Drücken Sie auf die Schlaufe des Behälters, um ihn zu entfernen. Öffnen Sie ihn, nehmen Sie den Filter heraus und leeren Sie den Behälter. Spülen Sie den Filter mit Wasser (nicht zu oft), lassen Sie ihn vollständig trocknen (>=24h), bevor Sie ihn wieder einsetzen.

Wie oft sollten Bürsten und Filter ausgetauscht werden?

Filter: alle 2-3 Monate. Walzenbürste: alle 6-12 Monate. Seitenbürsten: alle 3-6 Monate. Reinigen Sie sie einmal pro Woche (zweimal bei Haustieren).

Mein Roboter piept und blinkt, was bedeutet das?

Die Fehlercodes sind: 1 Piepton + rot = Walzenbürste blockiert; 2 Pieptöne + rot = Seitenbürste blockiert; 3 Pieptöne + rot = Rad blockiert; 4 Pieptöne + blau = Stoßfänger steckt fest; 5 Pieptöne + rot = Saugleistung defekt; 7 Pieptöne + orange = schwache Batterie. Konsultieren Sie das Handbuch für Lösungen.

Kann der Roboter Teppiche reinigen?

Ja, aber vermeiden Sie Teppiche mit langem Flor (>26 mm) oder sehr dunkle, da diese die Sensoren stören können. Falten Sie die Fransen der Teppiche um, um ein Verheddern zu vermeiden.

Wie installiere ich die Ladestation?

Stellen Sie die Basis an eine Wand, auf eine harte Oberfläche. Schließen Sie den Netzadapter an. Stellen Sie sicher, dass auf den Seiten mindestens 1 m und vorne 2 m Freiraum sind. Setzen Sie sie nicht direktem Licht oder Magnetfeldern (Fernseher, Kühlschrank) aus.

Kann der Roboter die Treppe hinunterfallen?

Die Sturzschutzsensoren verhindern normalerweise einen Sturz. Wenn sie jedoch verschmutzt sind oder der Boden reflektierend/dunkel ist, kann die Wirksamkeit beeinträchtigt sein. Es wird empfohlen, bei Bedarf physische Barrieren zu verwenden.

Wie bestelle ich Ersatzteile?

Verwenden Sie die TCL Home App oder besuchen Sie TCL-Fachgeschäfte (online oder vor Ort), um Filter, Bürsten usw. zu kaufen.

BEDIENUNGSANLEITUNG SW1000B TCL

Saugroboter Benutzerhandbuch 15-28

Espanol

1. Produktbeschreibung 16
   2.Verpackungsliste. 17
2. Sicherheitsanweisungen. 18-19
3. Verwendung des Produkts. 20-24
   5.Wartung/Austausch von Verbrauchsmaterialien. 25-27

6.Wang ng ur

7.Fehlersuche. 28
8. Grundlegende Parameter. 28

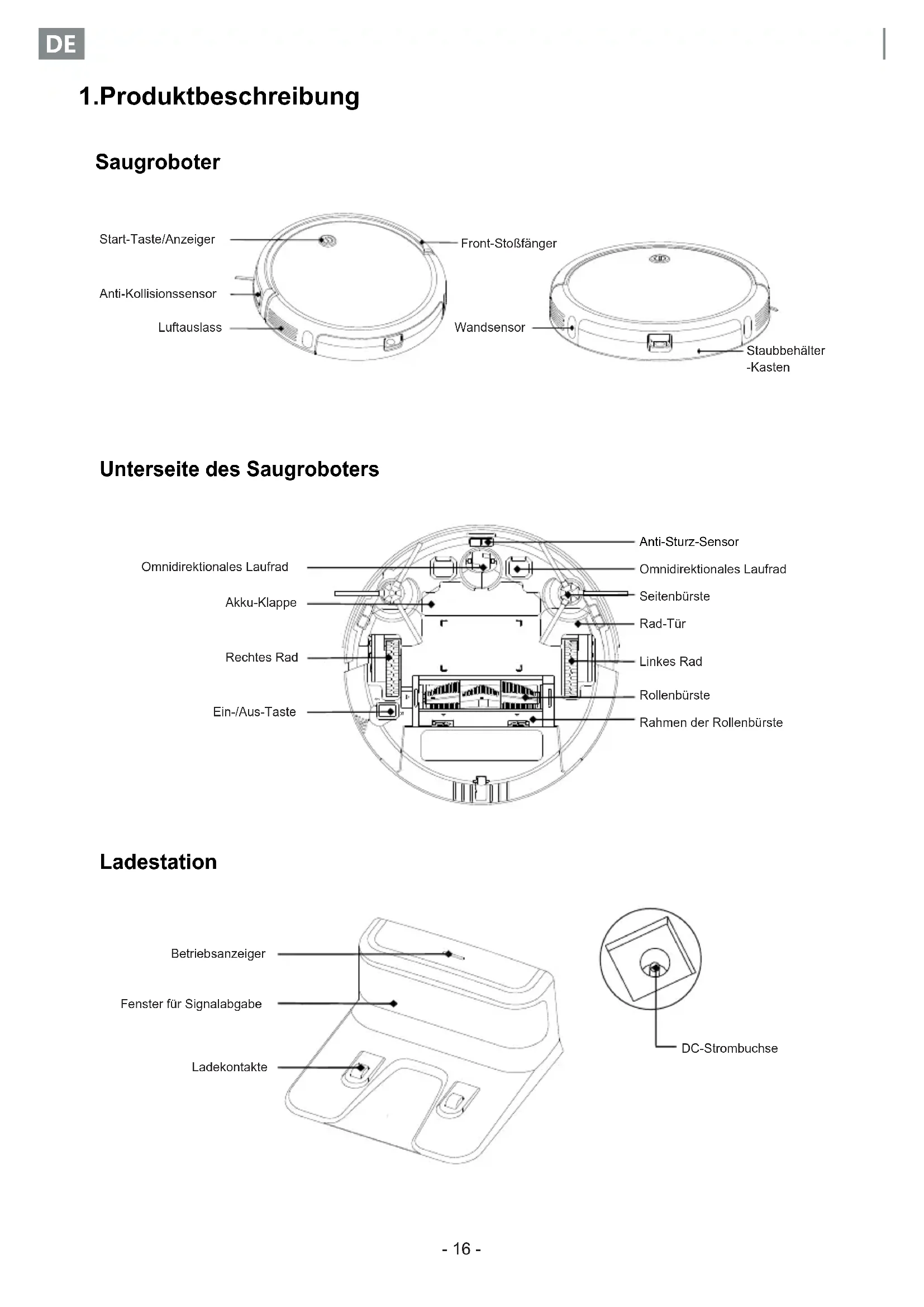

1. Produktbeschreibung

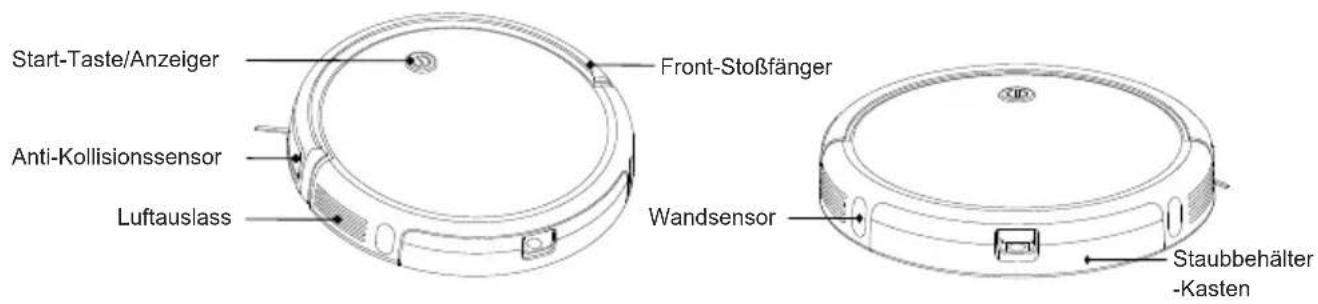

Saugroboter

Unterseite des Saugroboters

Ladestation

2. Verpackungsliste

Saugroboter X 1

Ladestation X 1

Netzteil X 1

Zusätzlicher Filter X 1

Zusätzlicher Filter X 1

Seitenbürsten X 4

Fernbedienung X 1

AAA-Batterie X 2

Benutzerhandbuch und andere Dokumente X 1

3. Sicherheitsanweisungen

Die folgenden Sicherheitsanweisungen dienen dazu, den Benutzer anzuleiten, das Produkt safer und korrekt zu verwenden, um das Risiko von Verletzungen oder Schaden zu vermeiden.

Grundlegende Vorsichtsmaßnahmen

Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem leicht zuganglichen Ort auf.

Dieses Symbol ist ein Warnsymbol. Dieses Symbol warnt Sie vor möglichen Gefahren, die zu Sachschäden oder schweren Verletzungen oder zum Tod führen können.
Warning weist auf eine Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.
Achten Sie auf den blinkenden Anzeiger. Sie kann zu leichten oder mittelschweren Verletzungen führen, wenn sie nicht vermieden wird.

Warnung

Bitter lesen Sie these Handbuch vor der Verwendung des Produktors sorgfaltig durch, um sich über die Verwendung des Produktus und die Vorsichtsmaßnahmen zu informieren.
Dieses Gerat kann von Kindern ab 8 Jahren und darüber verwendet werden. Personen mit körperlichen, geistigen oder sensorischen Beeinträchtigungen)durfen these Productnicht benutzen oder betreiben.
Dieses Produkt ist kein Spielzeug. Kinder dürfen nicht mit dem Gerät speien. Kleine Kinder und Haustiere
sollen beaufsichtigt werden, wenn der Roboter in Betrieb ist.
Kinder durren nicht mit der Produktverpackung spielen, da es sonst Erstickung verursachen kann.
Bitter stecken Sie keine Korperteile (wie Hande oder Fübe) unter die Bürsten oder Räder des Geräts, wenn es in Betrieb ist.
Stellen Sie keine Gegenstände auf den stehenden oder sich bewegenden Roboter.itte setzen oder lehnen Sie sich nicht auf das Gerat.
Reinigen Sie keine brennenden Gegenstände.
Verwenden Sie das Gerät nicht zum Aufnahmen von harten oder scharfen Gegenständen, wie z. B. Glasscheiben, Eisennägeln usw.
Verwenden Sie das Gerät nicht in feuchter oder brennbarer, explosiver, korrosiver Umgebung oder mit einer freiliegenden Steckdose.
Versprufen oder stellen Sie keine brennbaren Materialien (Benzin, Verdünner usw.), Tenside (Reinigungsmittel,
Badartikel usw.) oder Getränke um das Gerät herum, da dies sonst Brände oder Produktfehlfunktionen verursachen kann.
GieBn Sie kein Wasser, Reinigungsmittel usw. in das Gerat, da dies sonst zu einer Produktfehlfunktion fuhren kann.
Dieses Produkt ist ein Produkt für den Innenbereich undarf nur in Innenraumen verwendet werden. Verwenden Sie es nicht im Freien oder in einer freiiegenden Umgebung ohne Schutzzäune, die ein Absturzen des Gerats verhindern. Gleichzeitig sollenn physische Begrenzungen verwendet werden, um zu verhindern, dass es auf den Balkon gelangt, um einen sicheren Betrieb saferzustellen.
Um einen Stromschlag zu vermeiden, dürfen Sie die Elektronik des Roboters, die Akkus und die Ladestation nicht freilagen. Es ist strengstens entsprech, dass der Benutzer den Roboter selbst repariert.itte übergeben Sie Wartungsarbeiten an qualifiziertes Wartungspersonal. Betreiben Sie den Roboter nicht mit nassen Handen.
Reinigen oder warten Sie die Hauptmaschine und die Ladestation nicht bei eingeschalteter Stromversorgung. Achten Sie darauf, dass Sie Original-Netzeile, -Akkus und andere Zubehör verwenden, verwenden Sie kein
Fremdzubehor.
Dieses Produkt enthalt Akkus,itte legen Sie das Produkt nicht ins Wasser oder ins Feuer;itte verwenden Sie das Produkt nicht weiter, wenn ein Problem mit dem Akku auftritt; der Akku muss separat recyclelt werden, und der verbrauchte Akku muss in einen versiegelten Plastikbeutel gegeben und gemäß den ortlichen Umweltgesetzen und -vorschriften gehandhabt werden.
Btte verwenden Sie zur Reinigung des Gerats nur ein mit sauberem Wasser befeuchtetes Tuch.
itte beachten Sie, dass sich der Roboter von selbst bewegt. Seien Sie vorsichtig, wenn Sie in dem Bereich gehen, den der Roboter reinigt, um zu vermeiden, dass Sie aufihn treten.
Das Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden, es sei dess, sie werden beaufsichtigt oder erhielten Anweisungen.
Das Gerat darf nur mit dem mitgelieferten Gerat verwendet werden.

Es darf nur mit SELV versorgt werden.
Dieses Gerat enthalt Batterien, die nur von Fachkräften ausgewechselt werden dürfen.
Verwenden Sie zum Aufladen des Akkus nur die mitgelieferte, abnehmbare Versorgungseinheit.
Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt. Es sollte regelmäßig gereinigt und gewartet werden. Das Gerätarf nur mit der mitgelieferten Einheit verwendet werden.

Seien Sie vorsichtig

Schützen Sie das Stromkabel sorgfältig, vermeiden Sie Ziehen, Verdrehen, Hängenbleiben an der Tur oder Beschädigung und Quetschung durch andere schwere Gegenstände; verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist.
Wenn die Ladestation fur langere Zeit nicht verwendet wird, sollte der Netzstecker aus der Steckdose gezogen werden.
Bite stennen Sie die Reinigungsburste außerhalb der Reichweite von Kindern auf.
Leeren Sie den Staubbehalter halten und halten Sie ihn sauber. Verwenden Sie das Gerät nicht, wenn der Staubbehalter voll ist.
Halten Sie den Hauptrahmen und die Ladeklemmen der Ladestation von Metallgegenständen fern.
Dieses Gerät ist so konstruiert, dass es den Boden nicht zerkratzt. Wir empfehlen Ihnen davon, mit dieserem Gerät einen kleinen Bereich des Raums zu reinigen, bevor Sie den gesamten Raum reinigen, um sicherzustellen, dass der Boden nicht zerkratzt wird.
Bite kaffen und verwenden Sie die Original-Verbrauchsmaterialien.

Zur Erinnerung

Bevor Sie these Gerät verwenden, überprüfen Sieitte die folgenden Punkte:

Entfernen Sie zerbrechliche oder unnottige Gegenstände aus dem Reinigungsbereich, wie z. B. Papiere, Jalousien oder Vorhangschnüre; entfernen Sie teure Töpferwaren, Wertgegenstände und brennbare Gegenstände vom Boden.
Verwenden Sie these Gerät nicht in einem Raum, in dem Kinder alleine schlafen. Andernfalls kann das Kind verletzt werden..
Prufen Sie, ob die Akkuleistung ausreichend ist.itte laden Sie ihn auf, wenn die Leistung gering ist.
Leeren Sieitte den Staubbehalter-Kasten, wenn er voll ist.
Bitte schreiben Sie die Zimmertür, wenn Sie nicht möchten, dass der Roboterihn reinigt. Wahrend der Reinigung kann der Roboter andere Räume bearbeiten und die Reinigung fortsetzen.
In den meisten Fällen verhindert der Anti-Sturz-Sensor, dass der Roboter die Treppe herunterrollt. Wenn der Sensor verschmutzt ist oder auf einem Teppich oder auf einem reflektierenden/sehr dunklen Boden verwendet wird, wird die Wirkung des Sensors beeinträchtigt. Es wird empfohlen, physische Begrenzungen einzurichten, wo der Roboter abstürzen könnte.
Bitte verwenden Sie den Roboter nicht auf den Quasten eines Teppichs im Faltbereich, um zu verhindern, dass sich der Roboter verfangen kann. Vermeiden Sie es, dunkle und hochflorige Teppiche oder Teppiche mit einer Dicke von mehr als 26 mm/1,02 Zoll zu reinigen, da dies eine Fehlfunktion des Roboters verursichen kann.

Hinweis

Dieses Symbol auf dem Gerät oder seiner Verpackung weist daraufhin: Entsorgen Sie Alt-Elektrogeräte nicht als unsortingen Siedlungsabfall, sondern verwenden Sie getrennte Sammelstellen. Wenden Sie sich an ihre örtliche Behörde, um Informationen über die verfügbaren Sammelsysteme zu erhalten. Wenn Alt-Elektrogeräte auf Deponien oder Müllipuppen entsorgt werden, konnen gefährliche Stoffe ins Grundwasser und in die Nahrungskette gelangen und ihre Gesundheit und Ihr Wohlbefinden beeinträchtigen. Beim Austausch von Altgeräten gegen Neugeräte ist der Handler gesetzlich verpflichtet, Ihr Altgerät zur Entsorgung zumindest kostenz zurückzunehmen.

FCC-Erklärung

1. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Geratarfkeine schädlichen Störungen verursachen.
(2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwänschten Betrieb verursachen können.

4. Verwendung des Produkts

Wichtige Tipps vor der Verwendung des Sweeva

Entfernen Sie Stromkabel und keine Gegenstände vom Boden, in denen sich der Saugroboter verfangen können.
b Falten Sie die Rander von Teppichen mit Quasten nach unten, damit sich der Saugroboter nicht verfangen kann. Vermeiden Sie es, sehr dunkle, hochflorige Teppiche oder Teppiche mit einer Dicke von mehr als 26mm / 1,02 Zoll zu reinigen, da sie eine Fehlfunktion des Saugroboters verursachen konnen.
Halten Sie den Saugroboter von Orten fern, die niedriger als 71 mm/2,8 Zoll sind, um zu verhindern, dass sich der Saugroboter festfahrt. Falls erforderlich, stellen Sie eine physische Begrenzung auf, um die Problembereiche abzusperren.
d Halten Sie Saugroboter von nassen Bereichen fern.
Der Saugroboter kann auf Gegenstände klettern, die weniger als 20mm / 0,79 Zoll hoch sind. Entfern. Sie diese Gegenstände, wenn möglich.
Die Anti-Sturz-Sensoren verhindern, dass der Saugroboter Treppen und steile Abhange hinabstürzt. Sie können weniger effektiv arbeiten, wenn sie verschmutzt sind oder auf reflektierenden/sehr dunkel gefärbten Böden verwendet werden. Es wird empfohlen, physische Begrenzungen zu erreichten, um Bereiche abzusperren, in die der Saugroboter stürzen könnte.

Stellen Sie physische Begrenzungen vor Kaminen und Bereichen auf, die beim Bearbeiten Schaden am Saugroboter verursachen können.

Vorbereiten

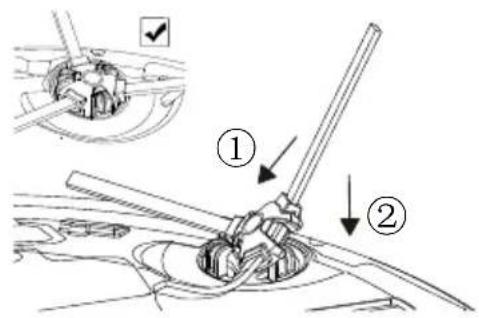

1. Installieren Sie die Seitenbürsten vor der Verwendung..

2. Entfernen Sie auf beiden Seiten die Begrenzungsstreifen im vorderen Kollisionsschutz des Sweeva.

Vor dem Gebrauch sollte der Benutzer den auf beiden Seiten der vorderen Stoffstange angebrachten Schaumstoff entfernen

3.itte schalten Sie das Gerat vor der Wartung aus

1. Entfernen Sie Gegenstände innerhalb eines Abstands von 1 m/3 Fuß zur linken und rechten Seite und innerhalb eines Abstands von 2 m/6 Fuß zur Vorderseite der Ladestation.

Setzen Sie die Ladestation nicht starkem Licht oder starken Magnetfeldern aus. (z. B. Fernseher, Kühlschrank und andere Haushaltsgeräte)

1. Stecken Sie den runden Stecker des Netzteils in die Steckdose an der Ladestation und das andere Ende in eine Wandsteckdose.

Wenn die Ladestation mit dem Netz verbunden ist, leuchtet der LED-Anzeiger an der Ladestation konstant blau.

Stellen Sie die Ladestation an einem Ort auf, der für den Saugroboter leicht zugänglich ist. Es wird empfohlen, die Ladestation an einer Wand und auf einer harten, ebenen Fläche und nicht auf Teppichen aufzustellen. Lassen Sie die Ladestation immer eingesteckt, da der Saugroboter sonst nicht automatisch zu ihr zurückkehr.

Laden Sie ihren Saugroboter auf

Sweeva hat einen vorinstallierten Akku, der vor der Verwendung vollständig aufgeladen werden muss.
Sweeva kehr am Ende eines Reinigungszyklus oder bei niedrigem Akkuladestand in die Ladestation zusück.

Verfahren 1: Bringen Sie den Sweeva an der Ladestation an, indem Sie seine Ladestifte mit den Ladekontakten an der Station austrichten.

Verfahren 2: Drücken Sie die Lade-Taste auf der Fernbedienung, um den Saugroboter in die Ladestation zurückzubringen.

Verfahren 3: Drücken Sie die Start-Taste am Gerät 3 Sekunden lang, um es in die Ladestation zurückzubringen.

Schalten Sie den Netzschalter aus, wenn der Saugroboter länger Zeit nicht verwendet wird. Um die Nutzungsdauer des Akkus zu erhalten, laden Sieihn mindestensomal alle 6 Monate auf.

Wie Sie den Betrieb starten

1. Einsatzen: Schalten Sie die Taste des Wippschalters an der Unterseite des Roboters ein (schalten Sieden Gang in den Zustand „EIN").
2. Starten: Drücken Sie kurz die „Start-Taste" an der Vorderseite des Roboters, um den automatischen Reinigungsmodus zu starten.
3. Pause: Wenn der Roboter in Betrieb ist, drücken Sie kurz die „Start-Taste“ an der Vorderseite des Roboters, um den automatischen Reinigungsmodus zu starten.
4. Aufladen: Halten Sie die „Start-Taste“ drei Sekunden lang gedrückt. Wenn Sie einen Piepton horen, halten Sie die Taste los, der Saugroboter wechselt in den Auflademodus und findet selbstständig seinen Weg zur Ladestation, um sich aufzuladen.
   5.Ruhezustand: Wenn innerhalb von 90 Sekunden kein Betrieb erfolgt, erlischt die Statusleuchte und der Roboter gehen in den Schlafmodus.

Beschreibung des Status der Kennzahl

Blau	Normale Leistung, kann je nach Bedarf in den Arbeitsmodus /Standby-Modus wechseln
Rot	Fehlerwarnung
Rot blinkt	Fehlerwarnung
Orange	Bei niedrigem Akkustand im Arbeitsmodus/Standby-Modus/Rückkehr zur Ladestation
Orange blinkt	Das Gerät wird geladen

Fehlertöne und Anzeigen

Status	Summersignal	Aktion
Die Rollenbürste steckt fest	Ein Signatton, rotes Blinklicht	Schalten Sie den Sweeva aus und entfernen Sie alle Haare und Verschmutzungen von der Rollenbürste.
Die Anti-Fall-Sensoren sind verschmutzt	Zwei Signatöne, blaes Dauerlicht	Reinigen Sie die Anti-Fall-Sensoren.
Ausfall der Seitenbürste	Zwei Pieptöne, rotes Blinklicht	Schalten Sie das Sweeva aus und entfernen Sie alle Haare und Ablagerungen von den Seitenbürsten.
Ausfall eines Seitenrades	Drei Pieptöne, rotes Blinklicht	Schalten Sie das Sweeva aus und entfernen Sie alle Haare oder Verschmutzungen vom Rad.
Der Stößfänger für den Frontalaufprall klemmt	Vier Pieptöne, blaes Dauerlicht	Drücken Sie nach der Reparatur des klemmenden Frontalaufprall-Stoßfängers die „Start-Taste“, um den Roboter neu zu starten.
Ausfall der Ansaugung	Fünf Pieptöne, rotes Blinklicht	1. Schalten Sie das Sweeva aus, entfernen Sie dann den Staubfänger und entleeren Sieihn.2. Vergewissern Sie sich, dass der Saugeinlass nicht durch Haare oder Verunreinigungen verstopt ist.
Warnung bei niedrigem Batteriestand	Sieben Pieptöne, orangefarbenes Dauerlicht	Stellen Sie den Roboter zum Aufladen von Hand in die Ladestation

So schalten Sie den Roboter aus

Schalten Sie den Netzschalter an der Unterseite des Roboters aus (drehen Sie das Getriebe in den Zustand „AUS")

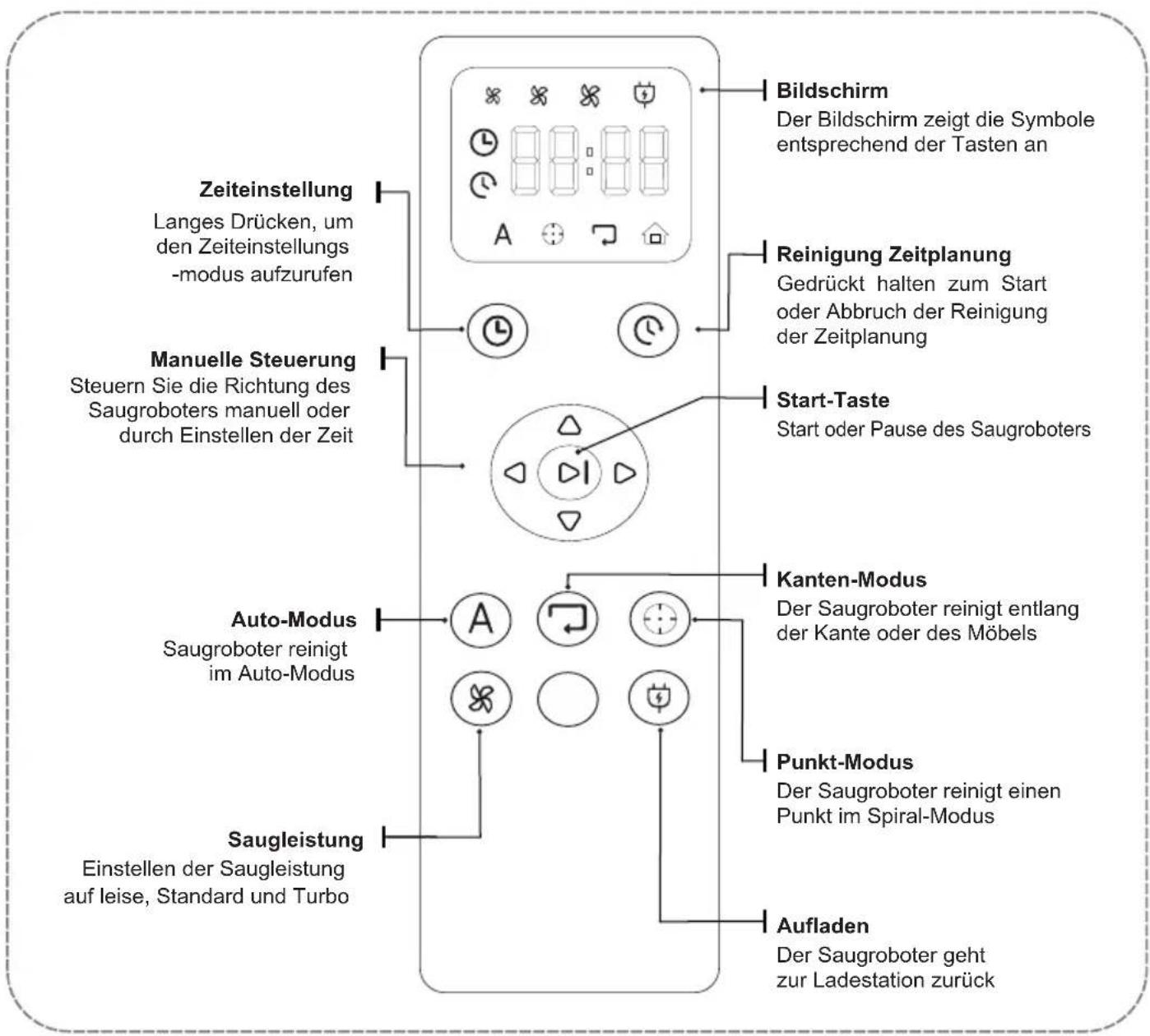

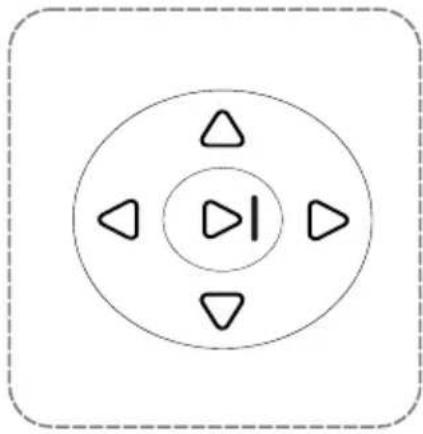

So verwenden Sie die Fernbedienung

1.Verwenden Sie zwei AAABatterien fur die Fernbedienung. Die Batterie ist in der Verpackung enthalten.

2.Bevor Sie die Fernbedienung verwenden, stellen Sieitte die Uhrzeit auf ihre Zeitzone ein.

3.Drucken Sie die „Start-Taste" um die Reinigung zu starten.

5. Wartung/Austausch von Verbrauchsmaterialien

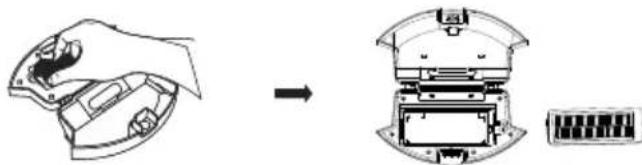

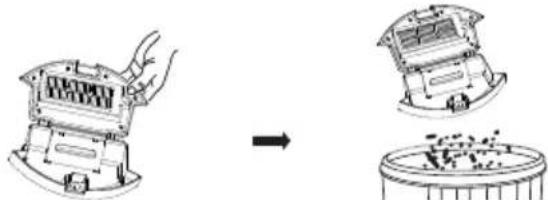

1. Reinigung von Staubbehälter und Filternetz (das Filternetz ist austauschbar)

Bitte schalten Sie das Gerät vor der Wartung aus.

Hinweis:itte schalten Sie die Stromversorgung (unterer Wippschalter) des Roboters aus,behvor Sie das Produkt warten oder Verbrauchsmaterialien austauschen.

Die Saugleistung kann abschwächen, wenn der Staubbehälter voll ist. Der Staubbehälter muss vor und nach jeder Reinigung gereinigt werden.

① Drücken Sie mit dem Daumen auf die Schnalle der Staubbehälter undziehen Sie den Staubbehälter heraus;

(2) (Drehen Sie den Staubbehälter beim Herausnahmen nicht auf den Kopf) Halten Sie den Staubbehälter mit beiden Handen nach oben und unter, und öffnen Sie den Staubbehälter kräftig;

③ Halten Sie den Staubbehalter mit der linken Hand, kippen Sieihn in einem geeigneten Winkel und verwenden Sie das Reinigungstool mit der rechten Hand, um den Staub in den Staubbehalter zu schuTTen;

④ Halten Sie diese Position mit dem Daumen nach links undziehen Sie den Filter nach oben;

⑤ Spulen Sie den Staubbehälter und den Filter aus (nicht allzu halten, eine monatliche Reinigung wird empfohlen), waschen Sie es mindestens 1 Minute lang und schütteln Sie die Wassertropfen ab.itte warten Sie, bis der Staubbehälter und der Filter vollständig getrocknet sind (≥ 24h) , bevor Sieihn verwenden, um ihre Lebensdauer zu gewährleisten

⑥ Filterinstallation/neuer Filternetzaustausch: Setzen Sie das Filternetz in den Gehäuseschlitz ein, und befestigen Sie den Filter nach unten, bis er einrastet.

⑦ Nachdem Sie die obere Abdeckung geschlossen haben, schieben Sie den Staubbehälter in die Hauptmaschine (achten Sie daraufuf, dass der Staubbehälter vollständig eingesetzt ist, bis er an der richtigen Stelle einrastet).

2. Reinigung der Rollenbürste (die Rollenbürsten sind austauschbar)

Fremdkörper wie z. B. Haare, haften leicht an Rollenbürsten. Die Rollenbürste kann beschädigt werden, wenn sie zu weitere Fremdstoffe enthalt. Es wird empfohlen, sie einmal proWoche zu reinigen.

① Drehen Sie das Hauptgerat um (mit der Unterschale nach oben), halten Sie die Schnalle mit beiden Händen, haben Sie sie an und entnahmeu Sie die Bürstenabdeckung;
② Halten Sie das Lager mit den Fingern welt vom Schalter entfern, und erhmen Sie das andere Ende als Drehpunkt, und entnehmer Sie die Rollenbürste nach oben heraus;
③ Benutzen Sie Reinigungstools, um die Haare und andere Verschmutzungen am Rollenburstenschlitz zu reinigen;
④ Rollenbürsteninstallation/neuer Rollenbürstenaustausch: Führn Sie ein Ende des quadratischen Lagersitzes der Rollenbürste in den entsprechenden quadratischen Schlitz der Rollenbürstennut ein (der umgekehrte Einbau Funktioniert nicht);
⑤ Das Einsatzteil an der Hauptbürstenabdeckung wird mit und gegen die Nut des Hauptmaschinengehäuses ausgerichtet, und die Rollenbürstenabdeckung wird nach unter befestigt;

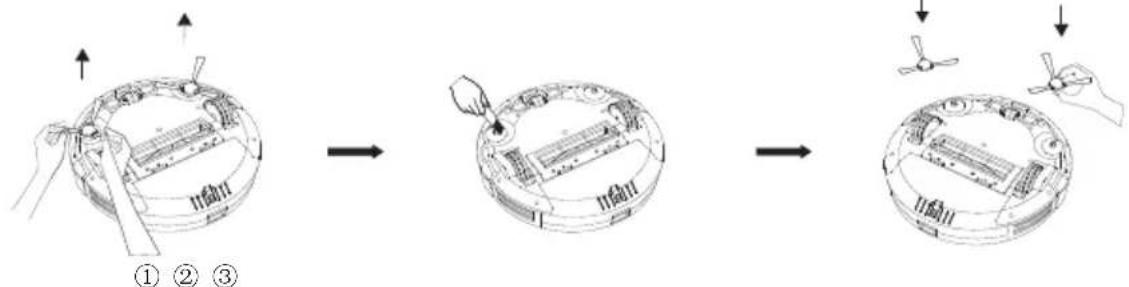

3. R einigung der Seitenbürsten (die Seitenbürsten sind austauschbar)

Fremdkörper wie Haare haften leicht an den Seitenbürsten. Die Seitenbürsten können beschädigt werden, wenn sich zu weitere Fremdkörper auf ihren befinden. Es wird empfohlen, sie einmal proWoche zu reinigen.

① Ziehen Sie die Seitenbürste mit der Unterschale der Hauptmaschine nach oben kräftig hersus;
② Verwenden Sie ein Reinigungstool, um den Schmutz an der Seitenbürste und dem Schlitz zu entfern, und die Haare an der Seitenbürste konnen mit einem Reinigungstool abgeschritten werden (trockenes Bürsten Funktioniert, waschen Funktioniert nicht).
③ Seitenbürste einbau/neue Seitenbürste ersetzen: Halten Sie eine Ecke der Seitenbürste und die andere Seite gegen die entsprechende Schnalle, drucken Sie die Seitenbürste nach unten in den Schlitz.

4. Reinigung des Sensoren

An den Sensoren an der Unterseite und der seitlichen Rückseite des Roboters konnen Fremdkörpers haften. Wenn zu weitere Fremdstoffe am Sensor am Boden des Roboters anhaften, kann der Roboter die Treppe herunterfallen.

Es wird empfohlen, die Sensoren einmal pro WOche zu reinigen.
Bitte wischen Sie jeder Sensorabdeckung vorsichtig mit einem weichen, trockenen Tuch ab, einschließlich die:

(1) Wandsensoren auf beiden Seiten des Roboters;
(2) Front-Infrarot-Antikollisionssensoren;
(3) 3 Anti-Fall-Sensoren an der Unterseite;

① Wandensoren an beiden Seiten des Roboters; Unterseite

② Vorderer Infrarot-Antikollisionssensor;

3 Anti-Fall-Sensoren an der

5. Reinigung der Ladekontakte

An der Unterseite des Geräts und den Ladekontakten der Ladestation können Fremdkörper haften. Wenn zu viele Fremdstoffe an den Kontaktstiften an der Unterseite des Geräts haften, kann das Gerät möglicherweise nicht ordnungsgemäß laden. Es wird empfehlen, sie einmal proWoche zu reinigen. Bei der Position, die in der Abbildung dargestellt ist, handelt es sich um die Position der Ladekontakte.itte verwenden Sie ein trockenes Tuch, um die Ladestangenteile am Hauptgerät und an der Ladestation zu reinigen(schalten Sie das Gerät beim Reinigenitte aus).

Ladekontakte an der Hauptmaschine

Ladekontakte an der Ladestation

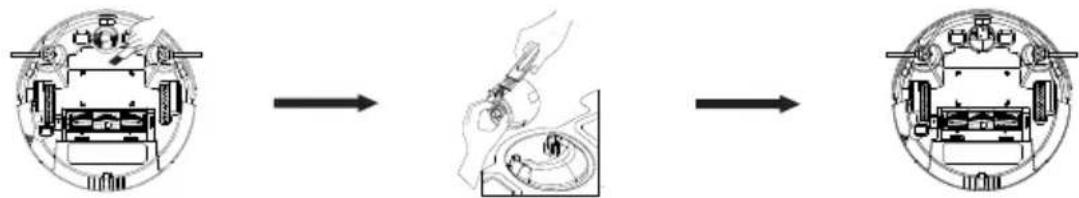

6.Reinigung des Rund-Umlaufrades

An den Rundum-Laufrädern der Maschine konnen Fremdkörper haften. Wenn zu viele Fremdkörper an den Rund-Umlaufrädern an der Unterseite des Geräts haften, kann dies die Vorwartsbewegung des Geräts behindern und damit die Reinigung unwilling machen oder eine verminderte Reinigungslieistung verursachen. Es wird empfohlen, sie einmal proWoche zu reinigen.

Nehmen Sie die Räder aus der vorderen Lenkradbaugruppe Heraus und entfern den Haare oder Schmutz, die sich in der Baugrupperschale und an der Achse verfangen haben; bauen Sie die Räder anschließend wieder in die vordere Lenkradbaugruppe ein.

6. Wartung und Austauschäftigkeit

Name	Wartungshäufigkeit	Austauschhäufigkeit
Staubnehmer	Nach jedem Gebrauch	-
Filter	Einmal proWoche☐ zwei Mal proWoche für Familien mit Haustieren□	Alle 2-3 Monate
Rollenbürste	Einmal proWoche (zwei Mal proWoche für Familien mit Haustieren)	Alle 6-12 Monate
Seitenbürsten	Einmal im Monat	Alle 3-6 Monate
Sensor	Einmal im Monat	-
Ladekontakt	Einmal im Monat	-
Rund-Umlaufradi	Einmal im Monat	-

Hinweis: Sweeva bietet wie verschiedene Ersatzteile und Komponenten.itte erwerben Sie Ersatzteile uber die „TCL Home"-App oder bei einem Besuch in den Offline- oder Online-Geschäften der TCL.

7. Fehlersuche

Fehlerbeschreibung	Lösungen
Niedrige Batteriespannung	Laden Sie den Roboter manuell auf
Die Rollenbürste dreht sich nicht	Haare und Fremdkörper auf der Rollenbürste entfernen
Die Seitenbürste dreht sich nicht	Haare und Fremdkörper an der Seitenbürste entfernen
Der Roboter kann nicht gestartet werden	Bestätigen Sie, ob der Roboter vollständig geladen istÜberprüfen Sie, ob der Netzschalter an der Unterseite des Roboters auf die Position „EIN" steht
Schwache Absaugung	Prüfen Sie, ob die Ansaugöffnung des Ventilators durch Fremdkörper verstopt ist. Leeren Sie den Staubbehälter.Reinigen oder ersetzen Sie den Hochleistungsfilter des Staubbehälters
Lautes Geräusch	Bestätigen Sie, ob der Staubbehälter korrekt installiert istBestätigen Sie, ob der Hochleistungsfilter des Staubbehälters installiert istPrüfen Sie, ob sich Fremdkörper an der Rollenbürste oder den Seitenbürsten haften
Start mit der Fernbedienung nicht möglich	Ersetzen Sie die Batterie der Fernbedienung (Triple-A-Batterie)
Kann nicht geladen werden	Entfernen Sie die Gegenstände um die Ladestation herum und stellen Sie safer, dass die Stromversorgung an die Ladestation angeschlossen istWischen Sieitte die Ladekontakte der Ladestation mit einem trockenen Tuch ab.Wischen Sieitte die Ladekontakte des Hauptgeräts mit einem trockenen Tuch ab
Der Roboter stoppt automatisch	Prüfen Sie, ob die Rollenbürste und/oder die Seitenbürste klemmt und sich nicht mehr dreht/drehen.Prüfen Sie, ob das Seitenrad klemmt, wesvegen der Roboter nicht vorwärts fahren kann Confirm whether the robot is feeding.Bestätigen Sie, ob der Roboter speicher

8. Grundlegende Parameter

Sweeva 1000 Hauptmaschine

Model	Global: B100A EU: SW1000B SW1000W UK: SW1000BK SW1000WK
Abmessungen	320mmX323.5mmX70mm
Batterie	Li-Ion2600mAh
Nettogewicht	4.07kg
Nennspannung	14.4V
Nennleistung	30W
Leistungsaufnahme	19V=0.6A
Modell	B100G00AA
Eingang	19V=0.6A
Ausgang	19V=0.6A

X=U bedeutet US-Stecker, X=T bedeutet Japan-Stecker, X=V bedeutet Europa-Stecker, X=B bedeutet UK-Stecker.

Sweeva1000

Robot aspirador

Catelogo 29
