BEDIENUNGSANLEITUNG DABMAN i560 CD Imperial
All-In-One HiFi System mit CD Player und Veränder
Multilingual
V1_18_10_22
1
INHALTSVERZEICHNIS
- VORWORT 7
2.SICHERHEITSHINWEISE 8
2.1 Zeichenerklarung 8
2.1 Zeichenerklarung 9
2.2 Bestimmungsgemäßer Gebrauch. 10
2.3. Sicherheitshinweise 11
2.4.Betriebssicherheit 12
2.5.Gerat anschlieben 13
2.6.Gerat vor Defekten schützen 13
2.7.Verletzungsgefahr 14
2.8.Umgang mit Batterien 15
2.9.Gerat reinigen. 16
2.10. Verhalten bei Funktionstörungen 16 - LIEFERUMFANG. 17
4.GERATEUBERSICHT 18
4.1 Bedienfeld und Anschlisse 18
4.2 Bedienfeld Vorderseite 19

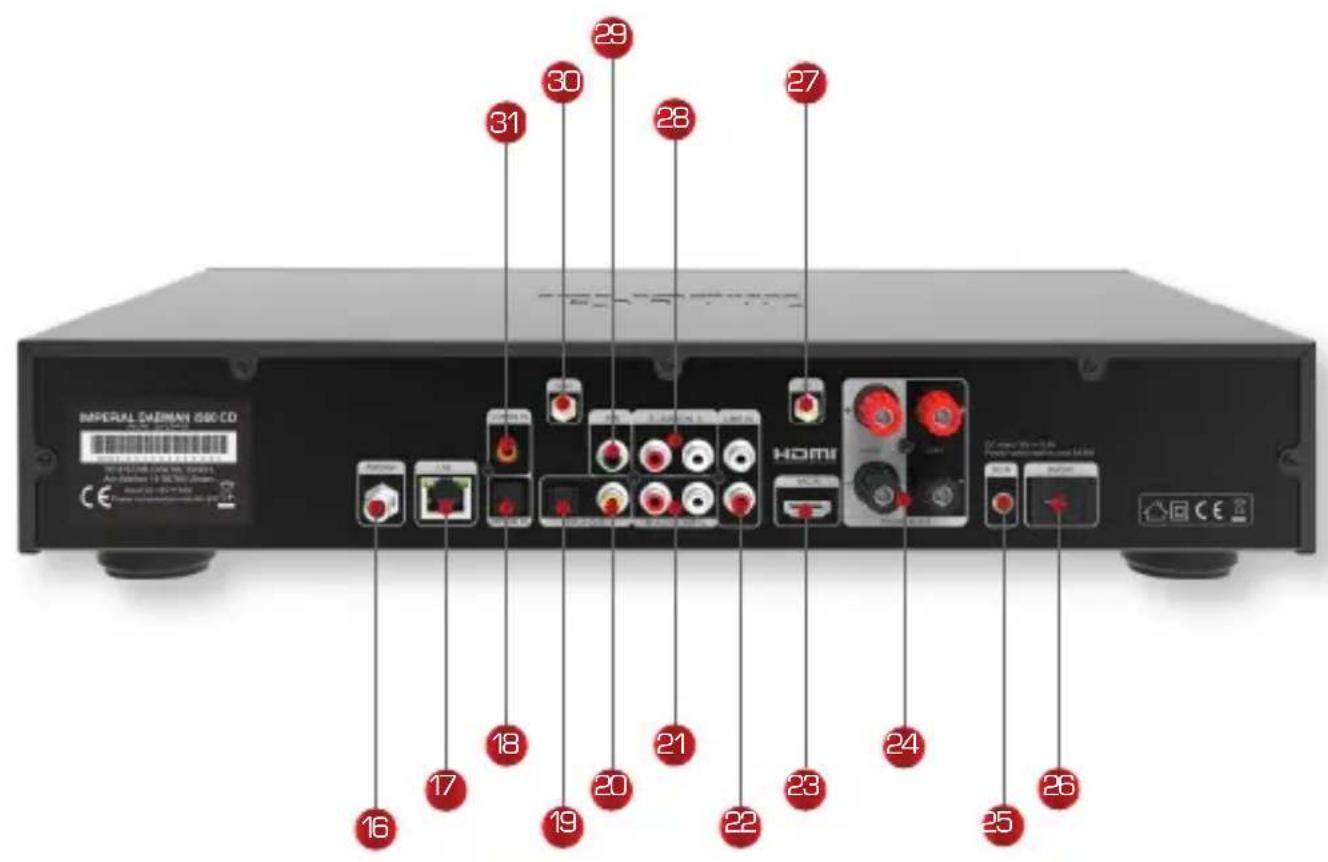

4.3 Anschlisse Rückseite 21

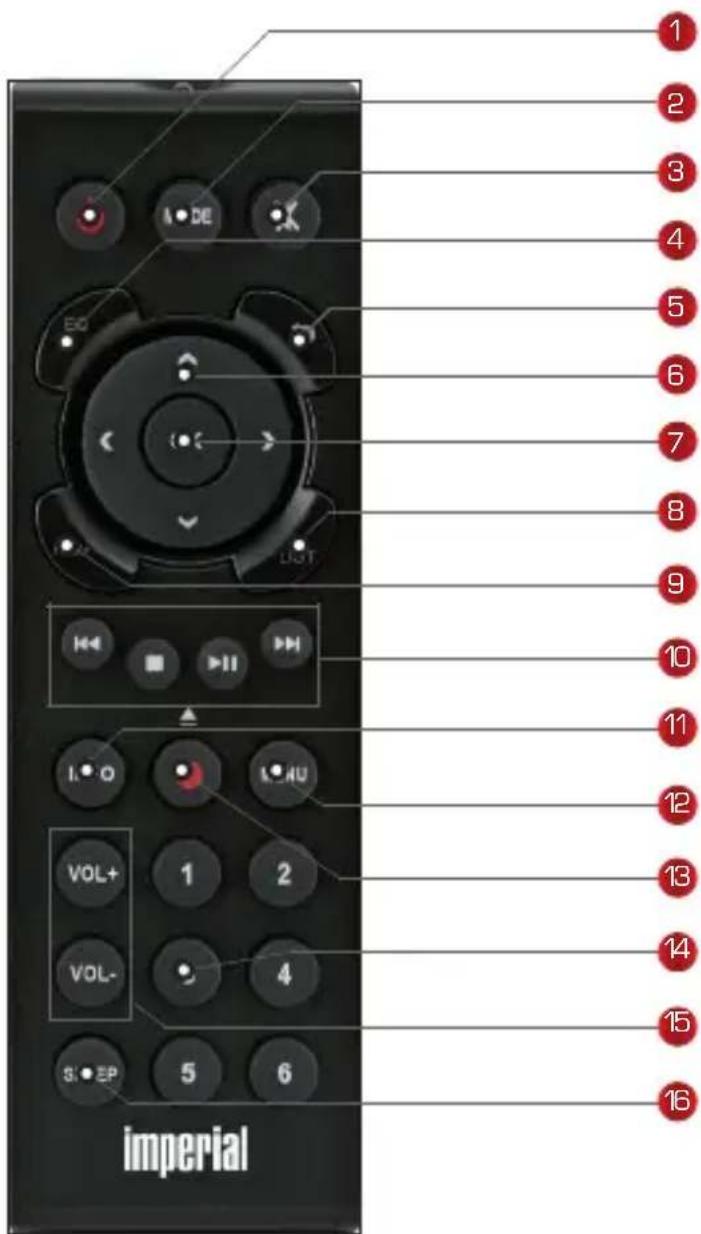

4.4Fernbedienung. 23
5.ANSCHLUSSE 26

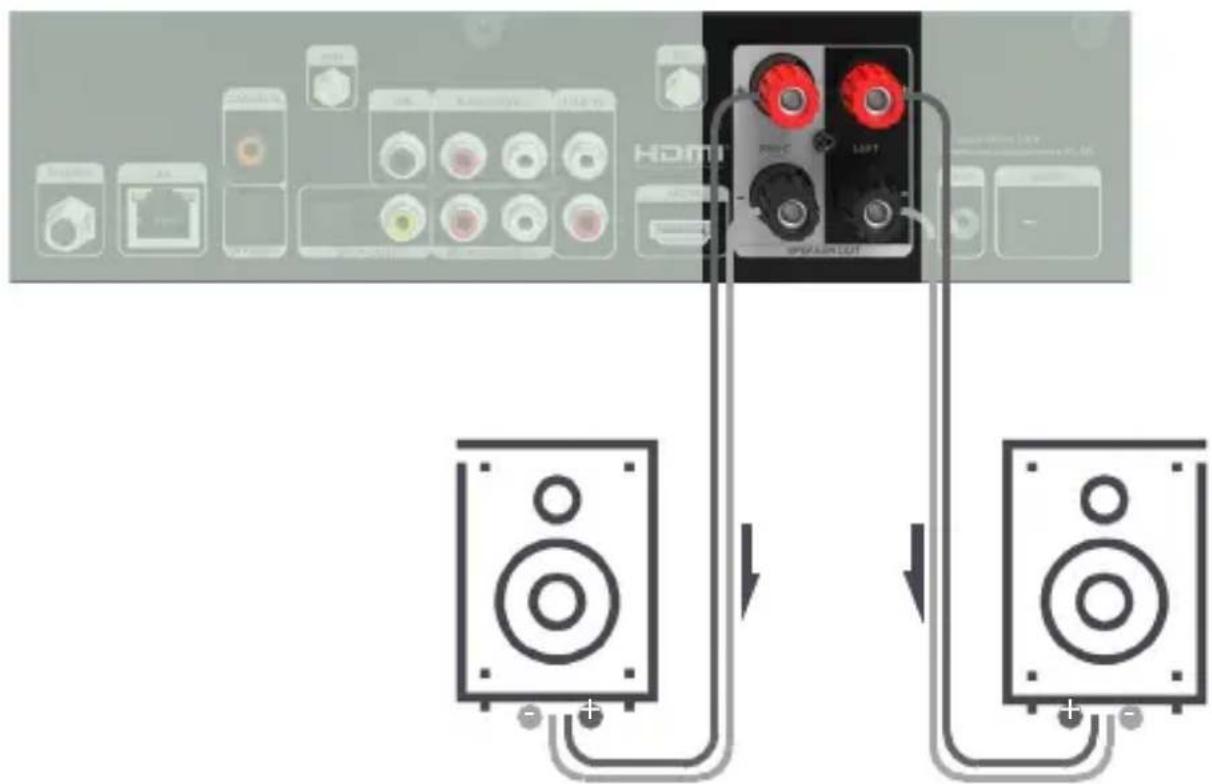

5.1 Anschließlich der Laufsprecher 26

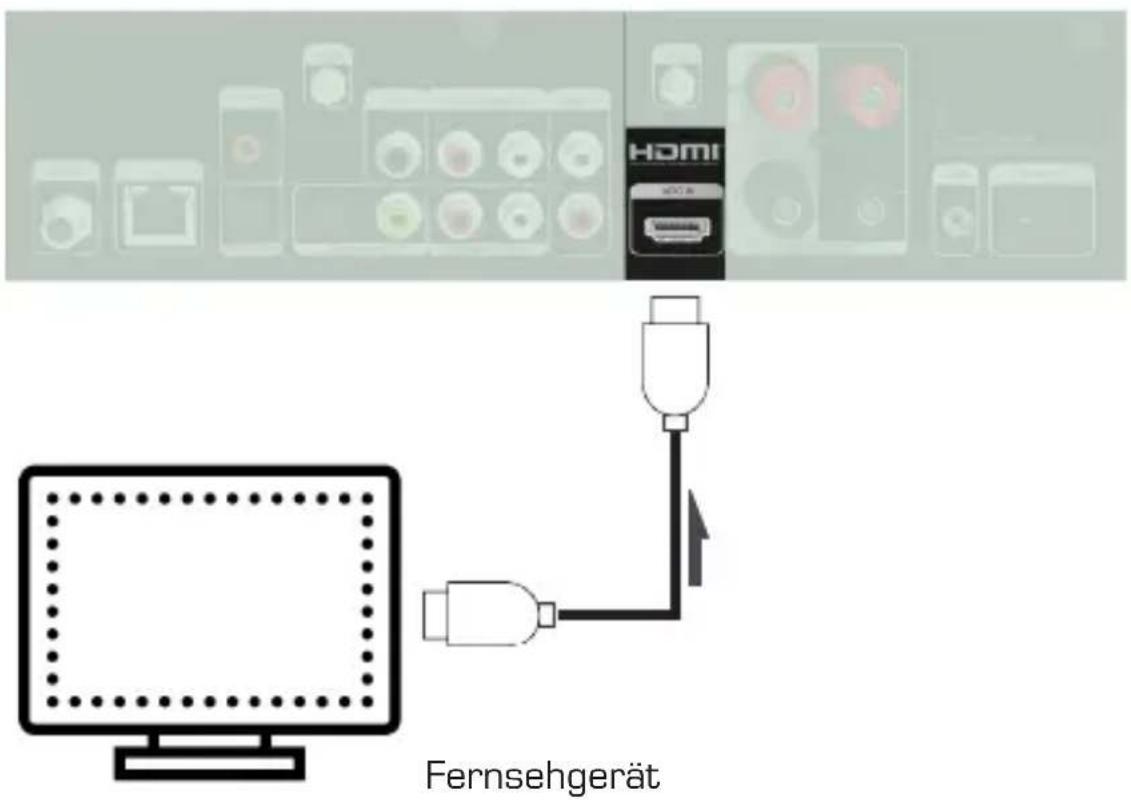

5.2 Anschluss des Fernsehgerätes 27

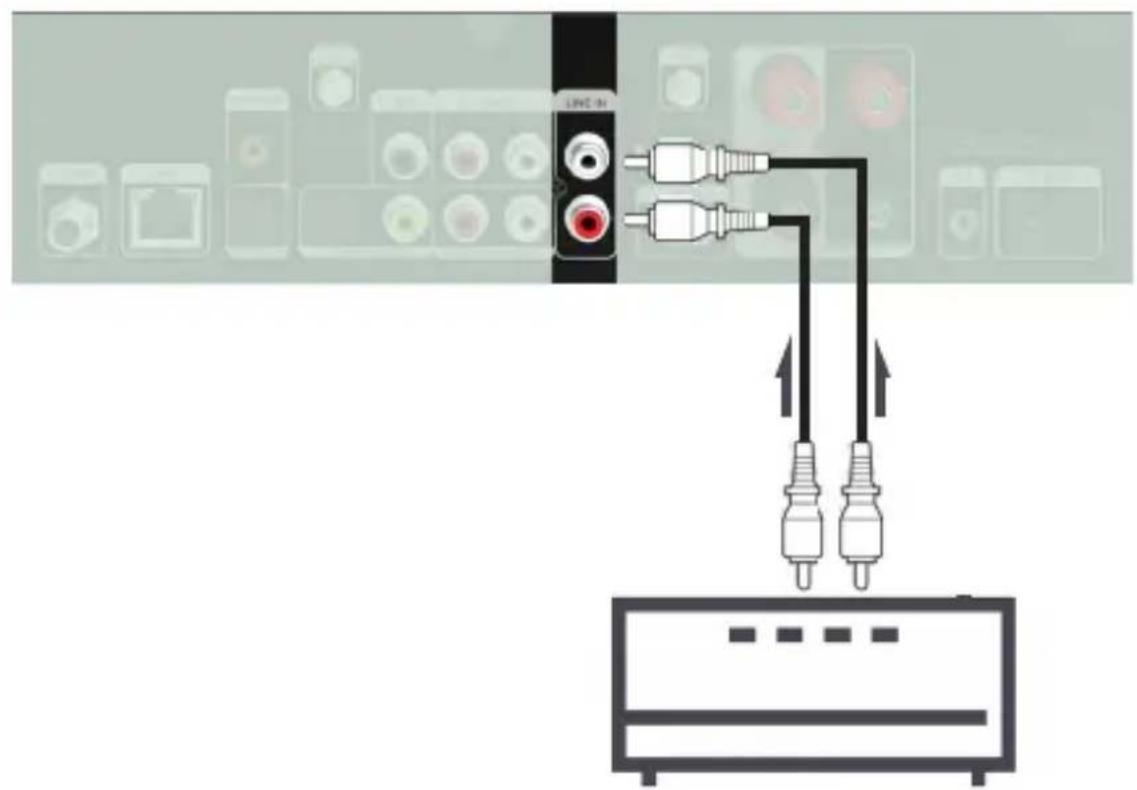

5.3 Anschluss von Wiedergabegeräten mit Cinch Buchsen [analog] 28

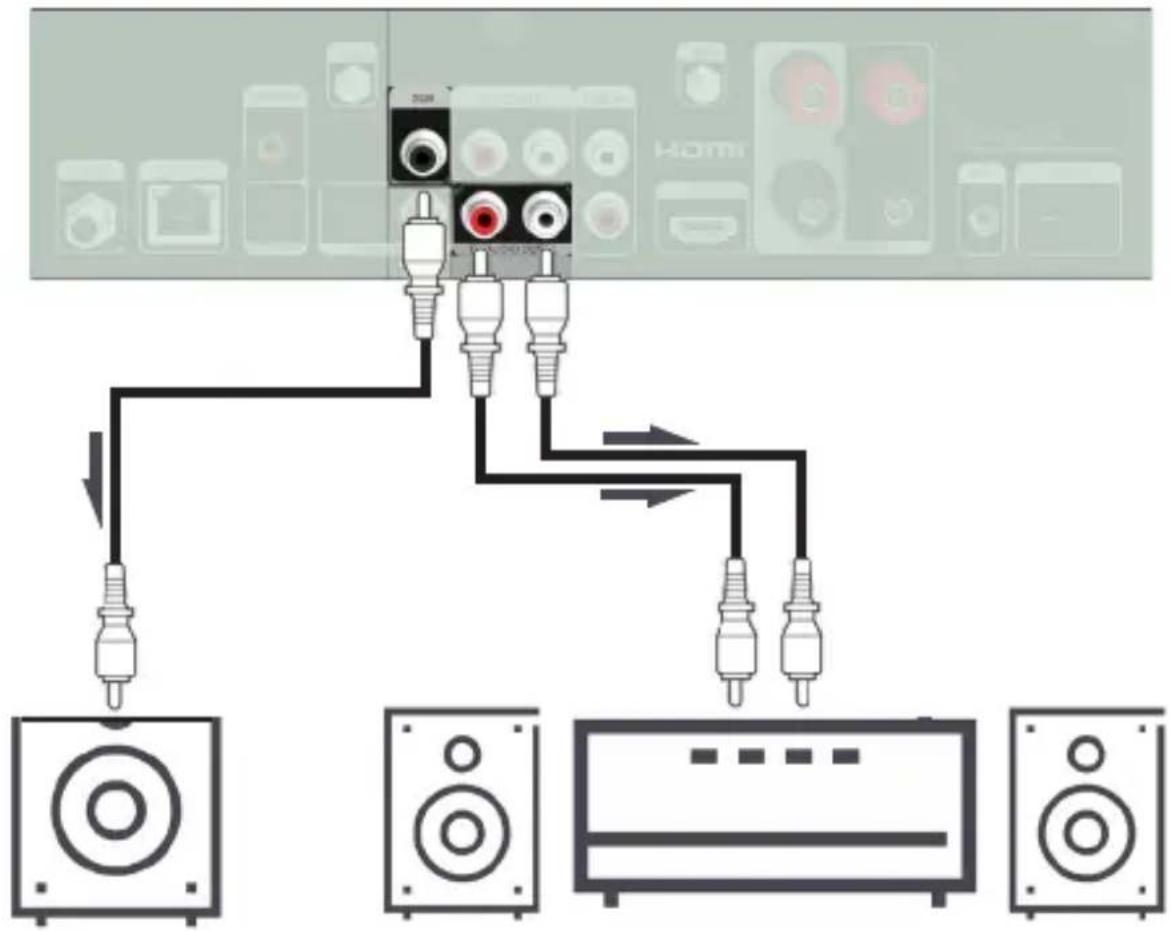

5.4 Anschluss von Audioausgabegeräten mit Cinch Buchsen (analog) 29

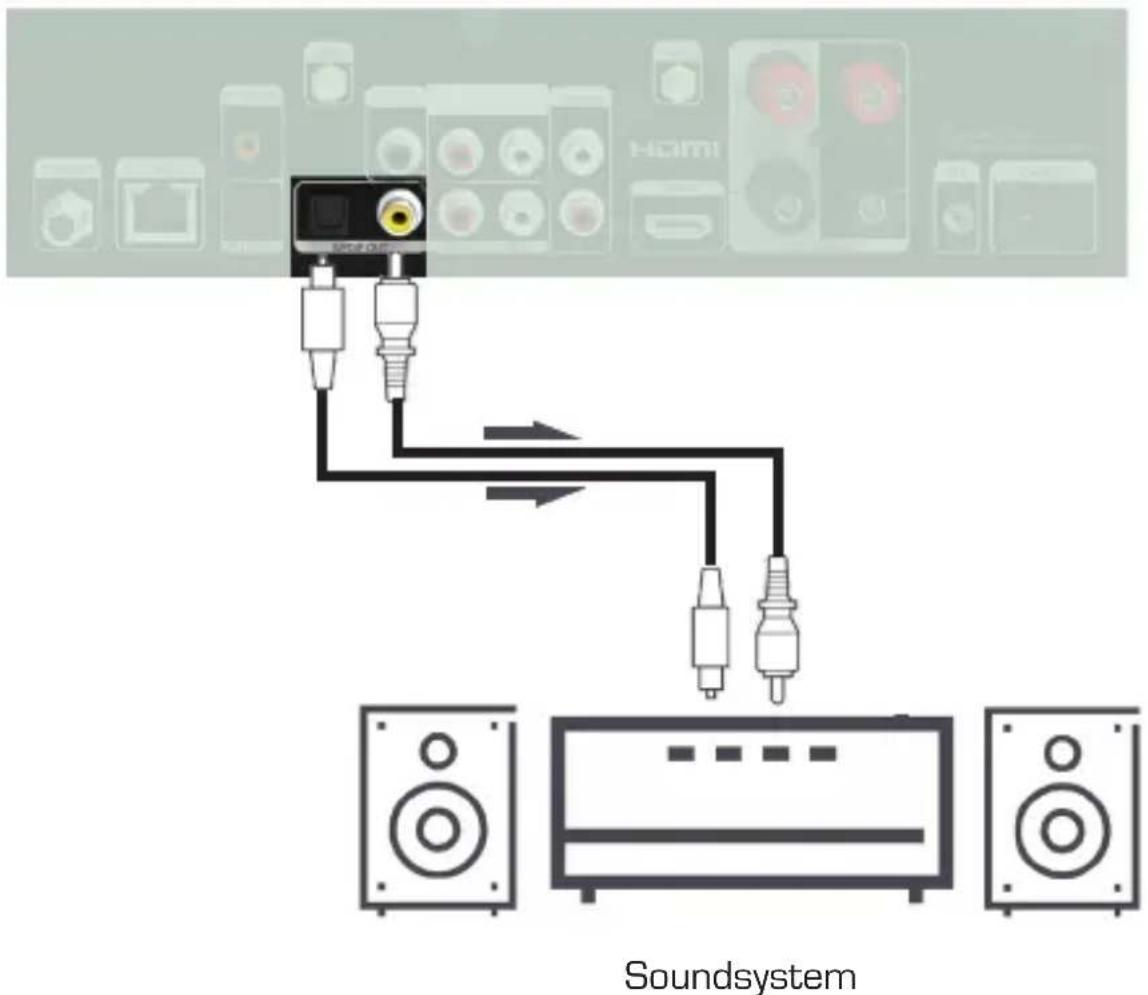

5.5 Anschluss von Audioausgabegeräten mit digitalem Audioeingang. 30

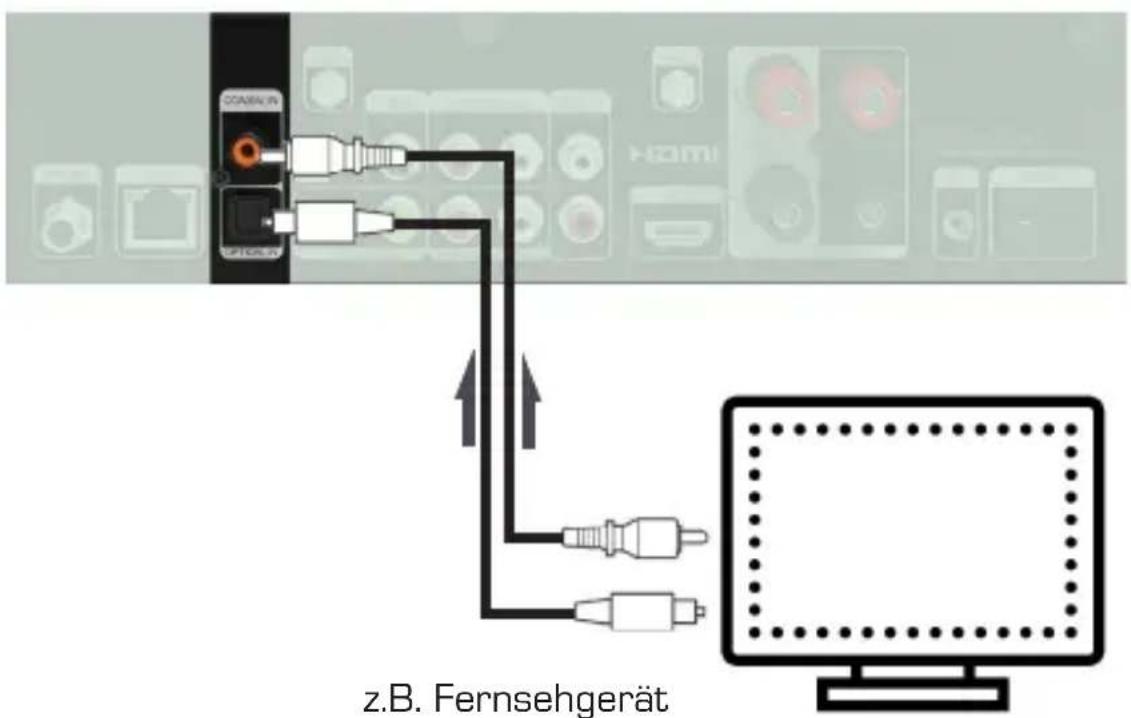

5.6 Anschluss von Geräten mit digitalem Audioausgang 31

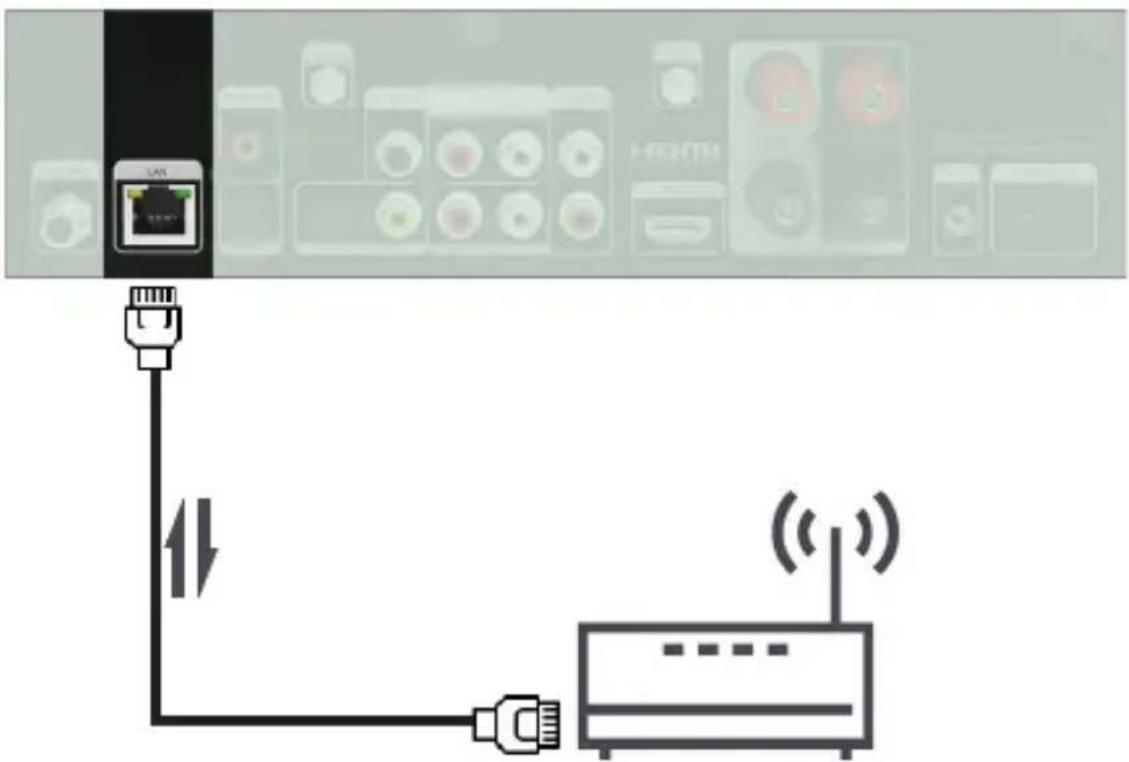

5.7 Anschluss an einen Internetrouter 32
INHALTSVERZEICHNIS
- ERSTE INBETRIEBNAHME 33
6.1 Allgemeine Bedienhinweise 33

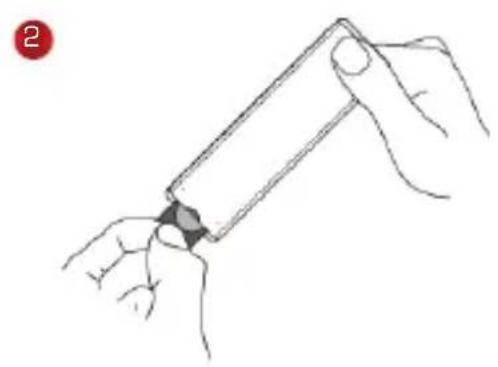

6.2 FernbedienungVBorbereiten 33
6.3 Antennenanschlüsse 34

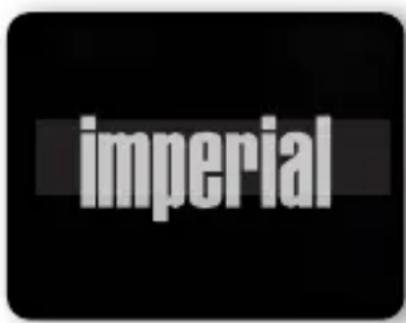

6.4.Stromanschluss 34

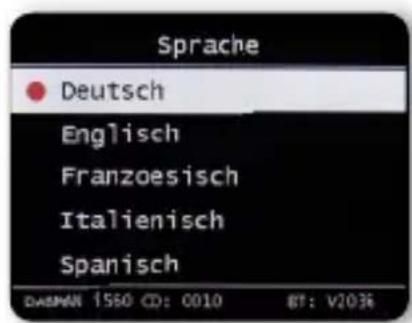

6.5.Menusprache 35

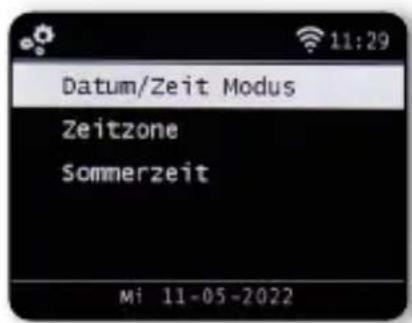

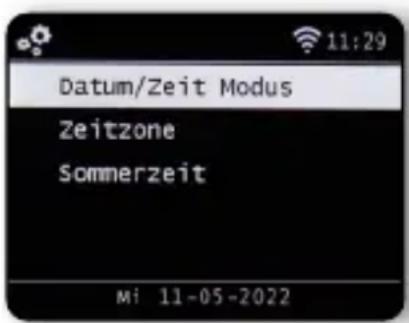

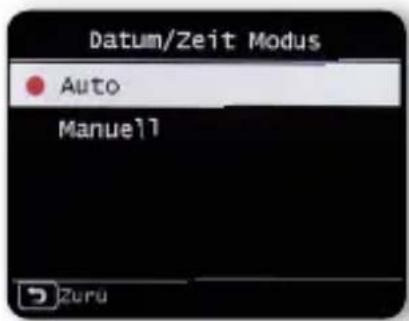

6.6. Datum Zeit Modus 35

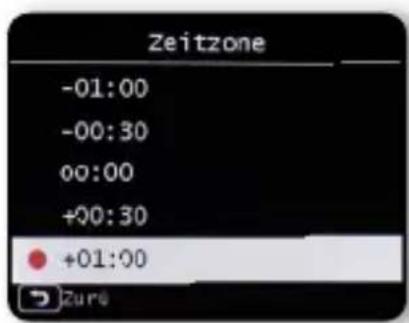

6.7.GMTZeitzone 36

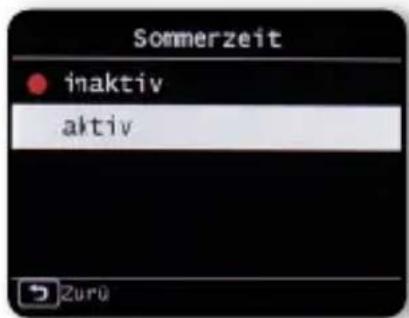

6.8.Sommerzeit. 36
6.9. Standby Mode 37

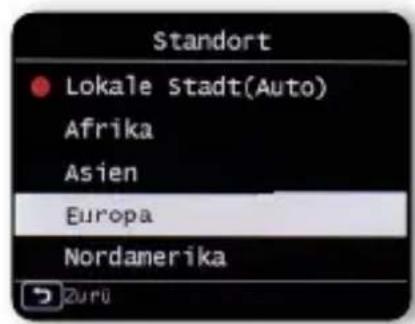

6.10. Standort 38

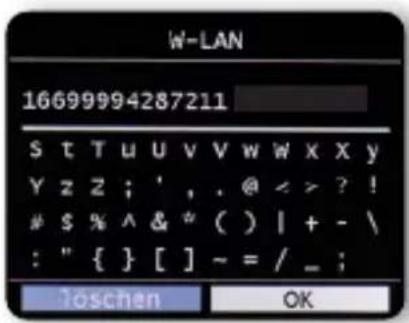

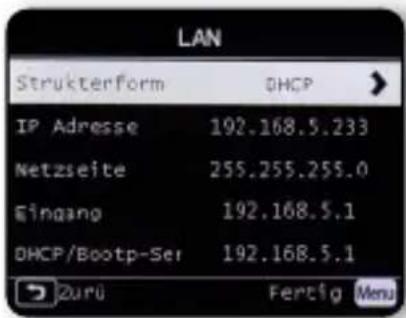

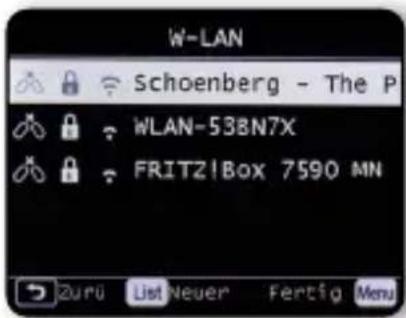

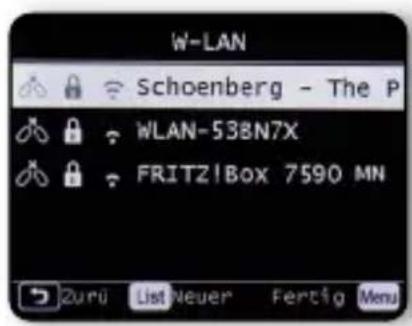

6.11.Netzwerkausbahl 38
7.BEDIENUNG UND EINSTELLUNGEN 41
7.1 Allgemeine Bedienhinweise 41
7.1.1 Menu 41
7.1.2.Taste Zurück. 41
7.1.3.TasteList 42
7.1.4.Taste MODE 42

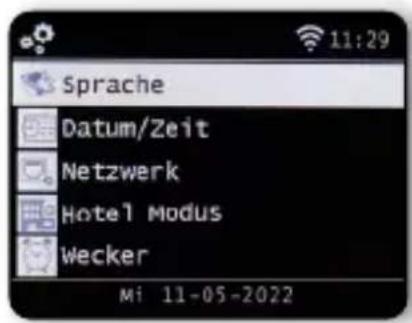

7.2. System 42
7.2.1.Sprache 43
7.2.2 Datum Zeit 43

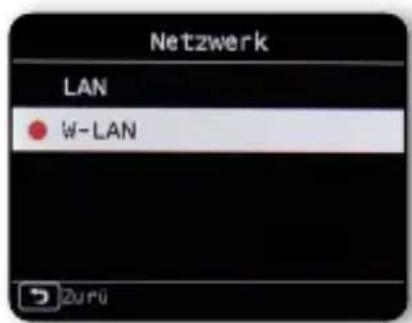

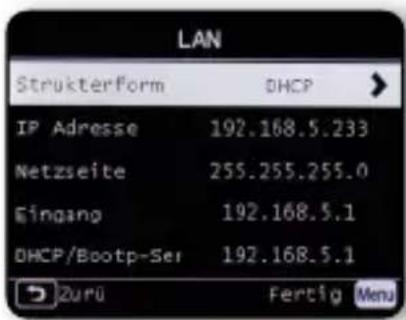

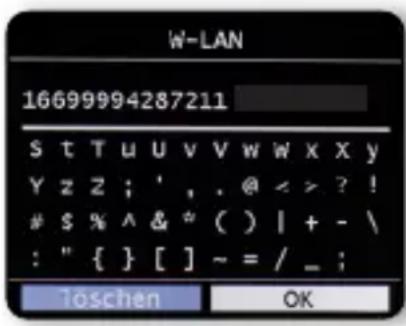

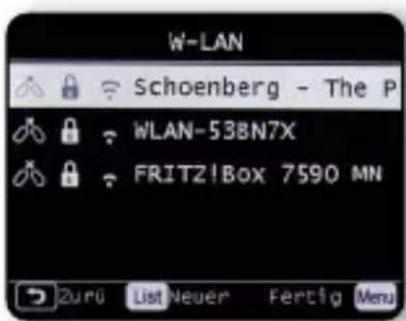

7.2.3.Netzwerk 44

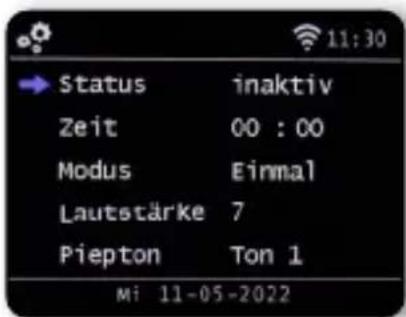

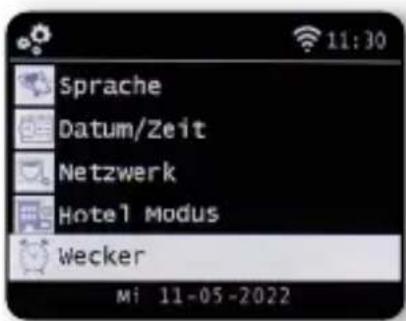

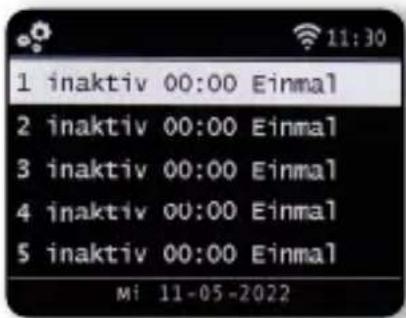

7.2.4. Alarm/Wecker 46
7.2.5. Timer bearbeiten 49

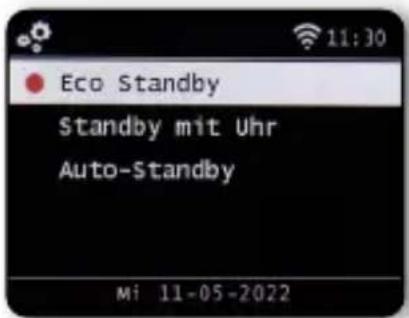

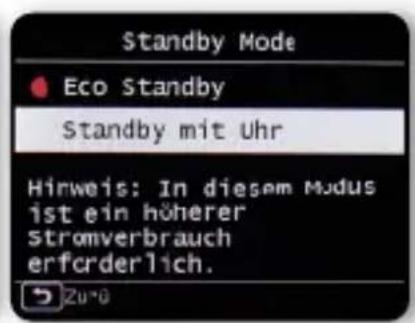

7.2.6. Standby Modus. 49

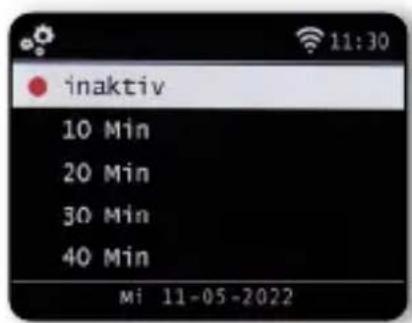

7.2.7.Sleeptimer 50

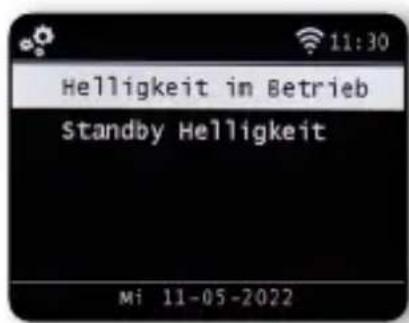

7.2.8.Hintergrundbeleuchting. 51
7.2.9. Einstellung Ort. 52
7.2.10. Softwareupdate 52

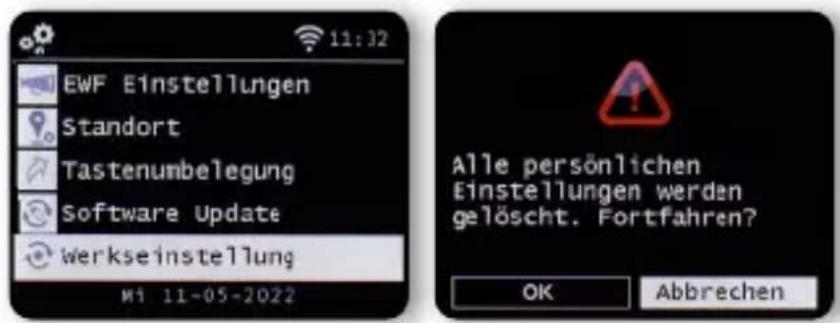

7.2.11 Werkseinstellungen 53
7.2.12 Version 53
INHALTSVERZEICHNIS
-
FUNKTIONEN 54
8.1 DAB+ Radio 54
8.1.1 Senderliste 54

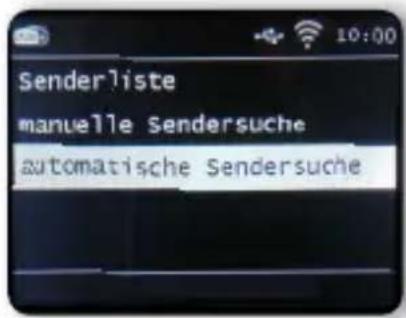

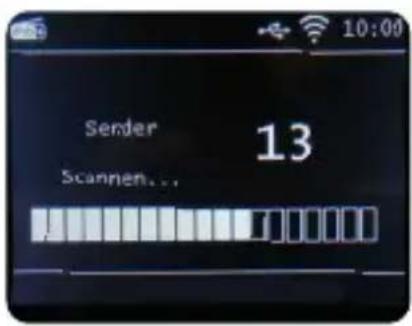

8.1.2 DAB Suchlauf. 54
8.1.3 DAB Manuelle Suche 56
8.2 FM Radio (UKW). 56

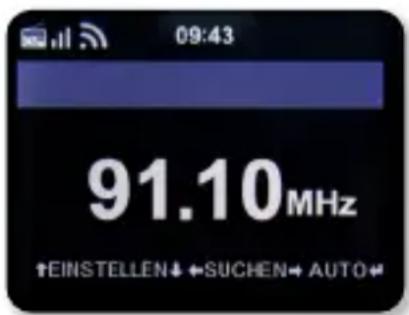

8.2.1. UKW Sendersuche 56
8.2.2 UKW Radio Bedienung 57

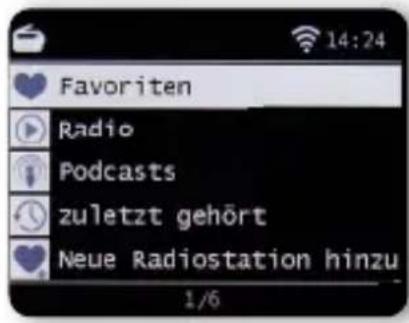

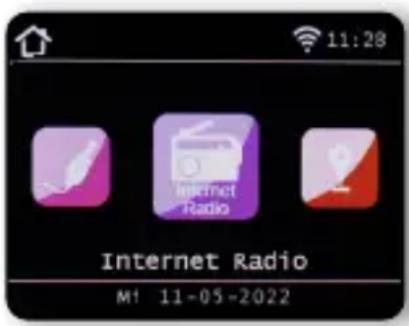

8.3Internet Radio 57
8.3.1 Internet Radiostation auswahlen 58
8.3.2Suche eines Internetradio Senders 58
8.3.3 Radiostationen abspeichern 59
8.3.4 Radiostationen in Favoritenliste abspeichern. 59

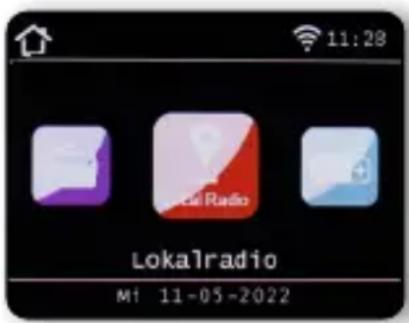

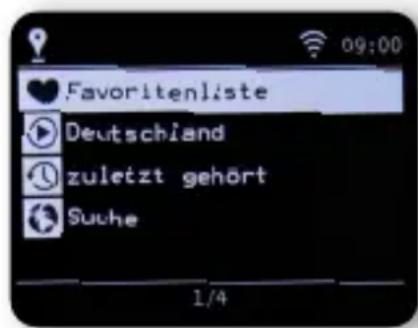

8.3.5 Lokale Radiostationen 60
8.4.Lautstärkeändern. 61
8.5.Betriebsartumschalten 61

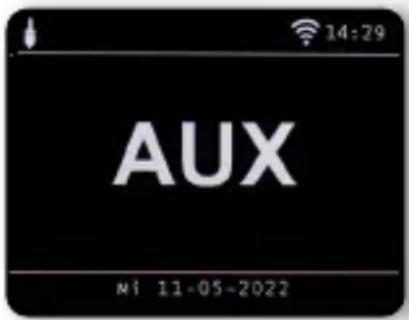

8.6 AUX IN 62

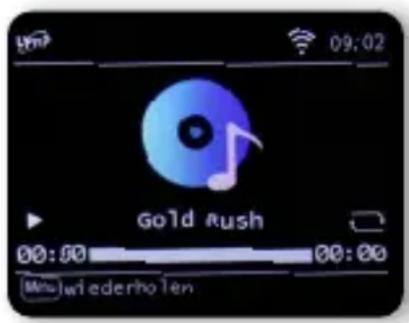

8.7 UPnP 63

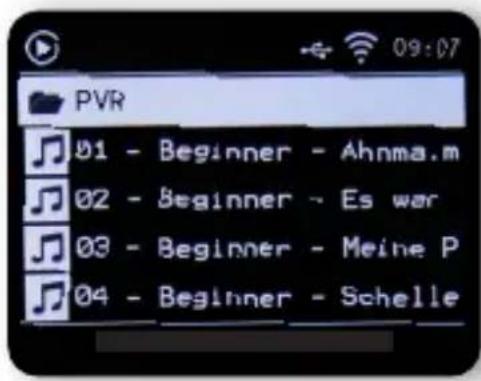

8.8 USB Wiedergabe/Multimedia 63
8.9 CD Player 64

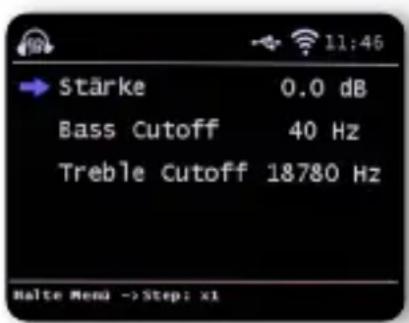

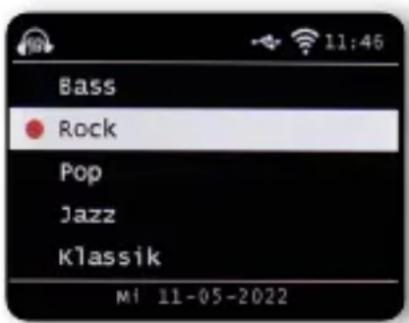

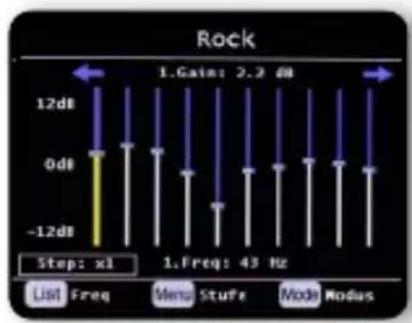

8.10 EQ (Equalizer) 65

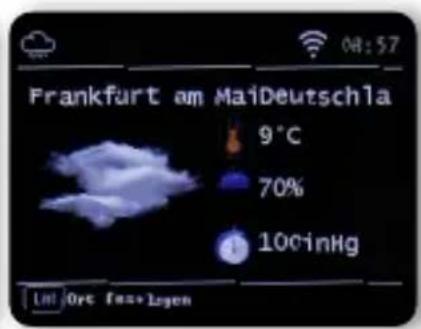

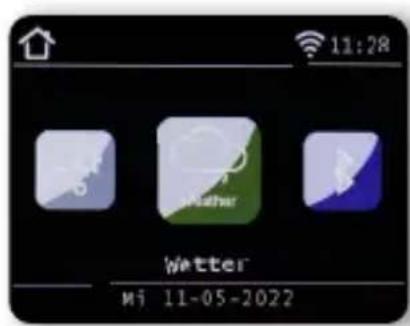

8.11.Wetter 66

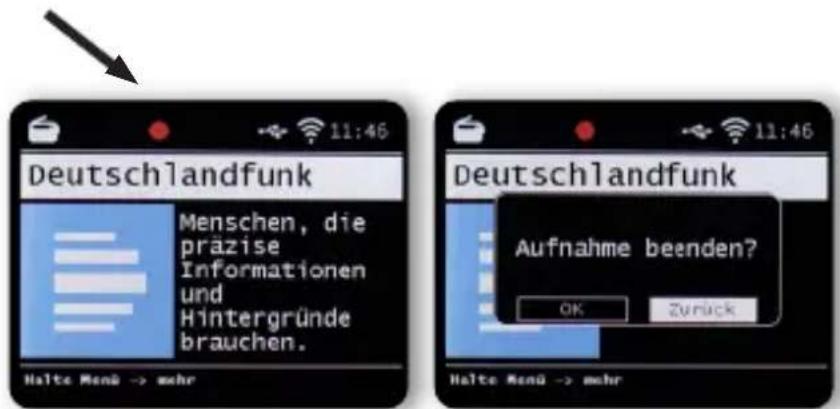

8.12.Radiosendungen aufzeichnen. 67

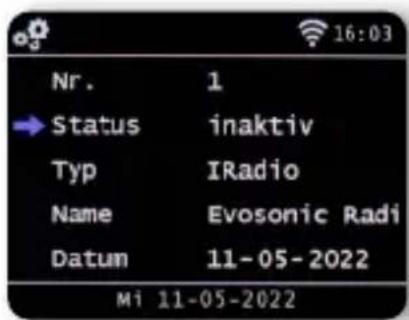

8.12.1 Radioauzeichnungen programmieren 68
8.13 Radio als Bluetooth Empfänger 69
8.13.1 Bluetooth-Verbinding herstellen 69
8.13.2 Medien via Bluetooth wiedergeben 69
8.13.3 Radio als Bluetooth Sender 70
8.14 Funktion der MODE Tasteändern. 71
8.15. Cloud Music 71

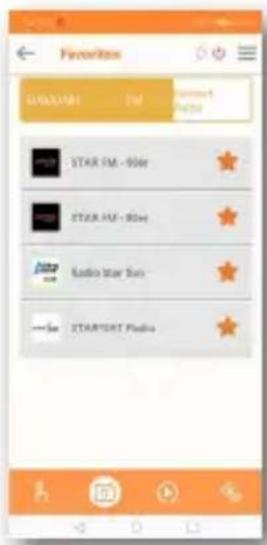

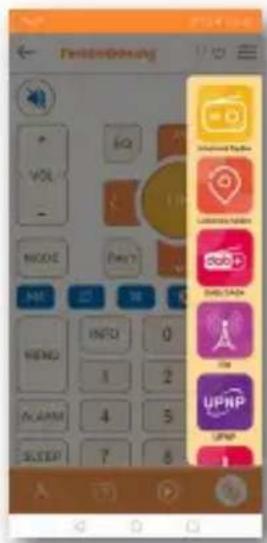

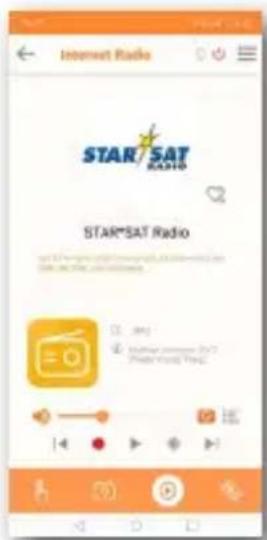

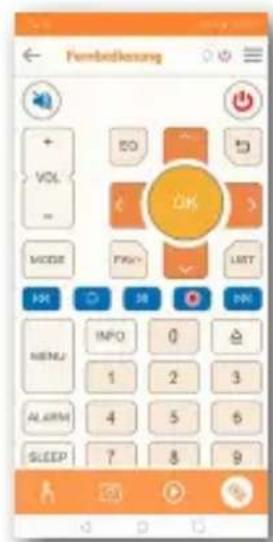

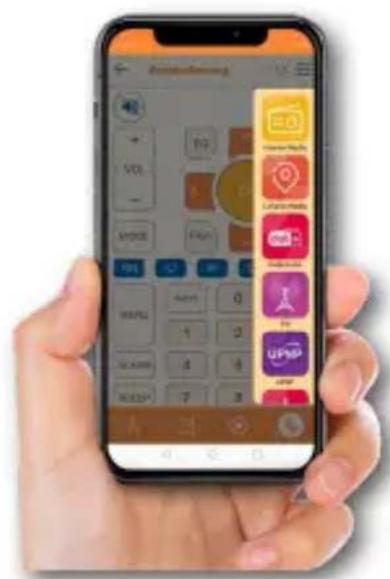

8.16. Bedienung über App. 73 -
Fehlerbehebung 77
10.AUFBEWAHRUNG 81
11.MARKENHINWEISE 81
D
12.ENTSORGUNG. 81
12.1.ENTSORGUNG DER VERPACKUNG 81
12.2.ENTSORGUNG DES GERATES. 82
12.3.ENTSORGUNGVONBATTERIEN 82
13. TECHNISCHE DATEN 83
14. SERVICE UND SUPPORT 87
15. CE KENNZEICHNUNG 88

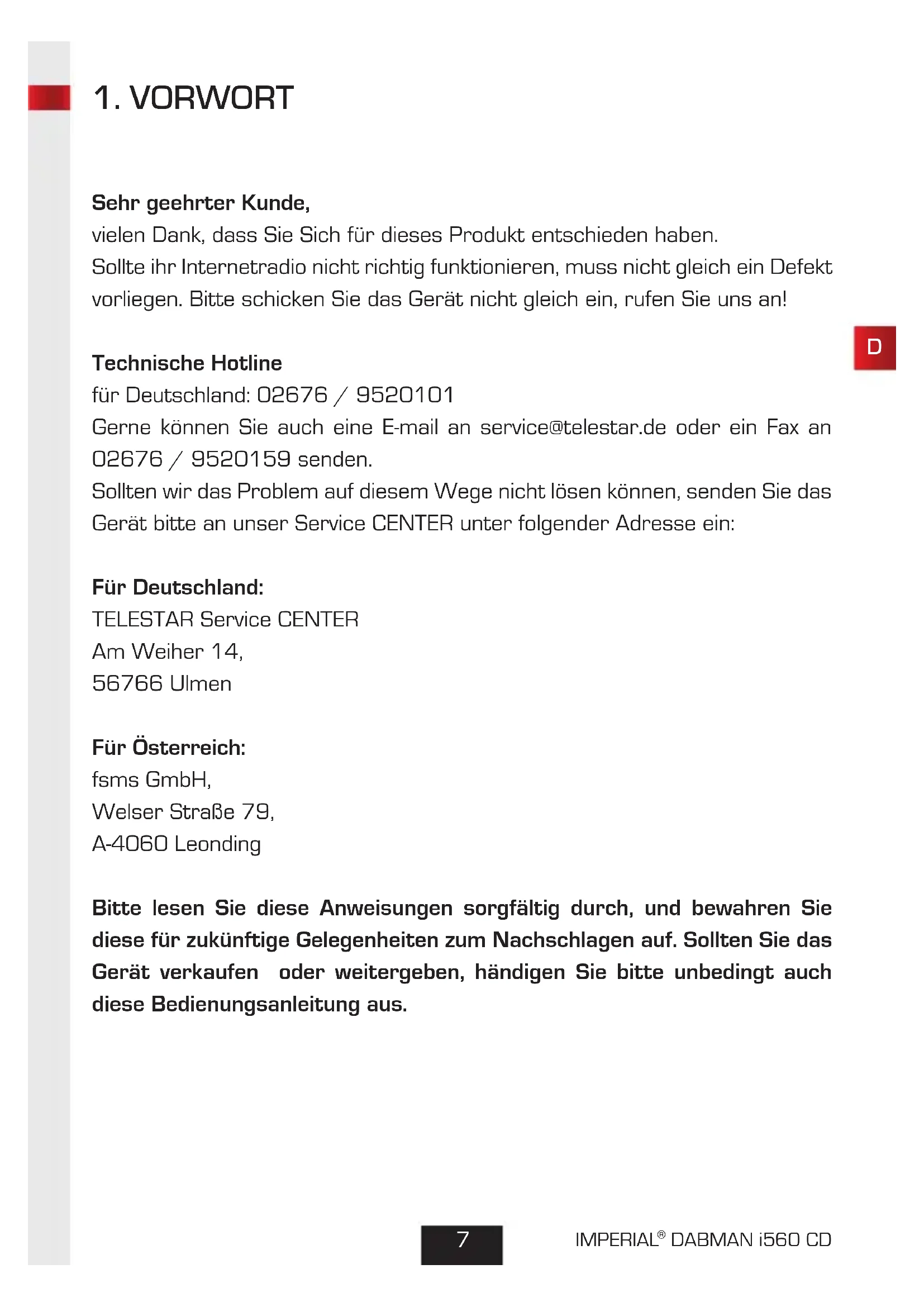

1. VORWORT
Sehr geehrter Kunde,
vielen Dank, dass Sie Sich für diesen Produkt entschieden haben.
Sollte ihr Internetradio nicht richtig Funktionieren, muss nicht gleich ein Defekt
vorliegen.itte schicken Sie das Gerat nicht gleich ein, rufen Sie uns an!
Technische Hotline
für Deutschland: 02676 / 9520101
Gerne konnen Sie auch eine E-mail an service@telestar.de oder ein Fax an
02676 / 9520159 senden.
Sollten wir das Problem auf thisem Wege nicht offen konnen, senden Sie das
GerätitteanunserserviceCENTERunterfolgenderAdresseein:
Für Deutschland:
TELESTAR Service CENTER
Am Weiher 14,
56766 Ulmen
Für Österreich:
fsmsGmbH,
Welser Straße 79,
A-4060 Leonding
Bitte lessen Sie diese Anweisungen sorgfältig durch, und bewahren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Sollten Sie das Gerät verkaufen oder weitergeben, händigen Sieitte unbedingt auch diese Bedienungsanleitung aus.
2. SICHERHEITSHINWEISE
2.1 Zeichenerklarung
SYMBOL BEDEUTUNG
GEFAHR!
Dieses Signalwort bezeichnete eine Gefährung mit einem hohen Risikograd, die bei Nichtbeachtung des Hinweises, den Tod oder eine schwere Verletzung zur Folge hat.
WARNING!
Dieses Signalwort bezeichnete eine Gefährung mit einem mittleren Risikograd, die, bei Nichtbeachtung des Hinweises, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICHT!
Dieses Signalwort bezeichnete eine Gefährung mit einem niedrigen Risikograd, die, bei Nichtbeachtung des Hinweises, eine gingefüge oder mäßige Verletzung zur Folge haben kann.
HINWEIS!
Dieses Signalwort warnt vor möglichen Sachschäden.
2.1 Zeichenerklarung
SYMBOL BEDEUTUNG
Dieses Zeichen warnt vor Gefahren.
D
Schutzklasse II Elektrogeräte mit Schutzklasse II haben eine verstärkte oder doppelte Isolierung in Höhe der Bemessungsisolationsspannung zwischen aktiven und berührbaren Teilen (VDE 0100 Teil 410, 412.1). Sie haben keinene Anschluss an den Schutzleiter. Selfest wenn sie elektrisch leitende Oberflächen haben, so sind diese durch eine verstärkte oder doppelte Isolierung vor Kontakt mit anderen spannungsführenden Teilen geschützt.
Die mit diesen Symbol markierten Produkte erfüllen die Anforderungen der Richtlinien der Europäischen Gemeinschaft.
2.1 Zeichenerklarung
SYMBOL BEDEUTUNG
Abb. 1
Abb. 2
Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers.
Hierbei wird zwischen 2 Varianten unterschieden
Abb 1: Außen Plus/ Innen Minus
Abb 2: Innen Plus / Außen Minus
Geräte mit diesen Zeichen dürfen nur im Haus in tockener Umgebung betrieben werden
2.2 Bestimmungsgemäßer Gebrauch
Bei diesen Produkt handelt es sich um ein Gerät der Unterhaltungselektronik. Das Gerät dient als Empfänger für DAB+ FM - und Internetradio und zur Wiedergabe von Audiodateien von einem USB Datenträger, CD-Player, Bluetooth Gerät oder einem Netzwerklaufwerk und zur Aufnahme von Audiodateien auf einen USB Datenträger.
Jede andere Bedienung oder Nutzung des Gerätes gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
Benutzen Sie das Gerät zu keinem anderen Zweck.
Betreiben Sie das Gerät nur in Innenräumen.
Das Gerät ist nur für den privaten und nicht für den kommerziellen Gebrauch bestimmt. Wir setzen voraus, dass der Bediener des Gerätes allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
2. SICHERHEITSHINWEISE
Die Haftung erlischt im Fall eines nicht bestimmungsmäßigen Gebrauchs.
Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörsteile.
Bauen Sie das Gerät nicht um und verwenden Sie keine nicht von uns explizit genehmigten oder gelieferten Zusatzgeräte oder Ersatzteile.
Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen.
Hierzu zahlen z. B. Kraftstofflagerbereiche, Tankanlagen, oder Bereiche, in denen Lösungsmittel lagern oder verarbeitet werden.
Betreiben Sie das Gerät nicht in Bereichen mit teilchenbelasteter Luft [z.B. Mehl- oder Holzstaub]
Setzen Sie das Gerät keinen extremen Bedingungen aus. z.B. direkte Sonneneinstrahlung, hohe Luftfeuchtigkeit, Nasse, extrem hohe oder tiefeTemperaturen, offenes Feuer.
2.3. Sicherheitshinweise
Prufen Sie das Gerät vor der Verwendung.
Im Falle einer Beschädigung oder eines Defekts darf das Gerät nicht in Betrieb genommen werden.
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ätere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen.
Bitte bewahren Sie das Gerät nur an für Kinder unzugänglichen Stellen auf.
Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Lassen Sie Kinder niemals unbeaufsichtigt das Gerät benutzen.
Die verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.)itte nicht in der Reichweite von Kindern lagern. Kinder dürfen nicht mit der Verpackung spielEs besteht insbesondere bei Verpackungsfolien Erstickungsgefahr.
2.4. Betriebssicherheit
Verletzungsgefahr!
Verletzungsgefahr durch Stromschlag durch stromführunge Teile.
Es besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.
Bitte überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen. Wenn Sie sightbare Schäden feststellen, oder das Gerät sightbare Schäden aufweist,nehmen Sie esitte nicht mehr in Betrieb.
Sollten Sie ein technisches oder mechanisches Problem feststellen, setzen Sie sichitte mit dem TELESTAR Service in Verbindung.
Verwenden Sie nur das im Lieferumfang enthaltene Netzteil!
Offnen Sie niemals das Gehäuse des Gerätes.
Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle
Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in thisem Fall etwa eine Stunde, bevor Sie es in Betriebephmen.
Bei längerer Abwesenheit oder bei Gewitterziehen Sie das Gerät aus der Steckdose.
Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen,ziehen Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb erhmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
2.5. Gerät anschließen
Schließen Sie das Gerät nur an eine fachgerecht installierte, geerdete und elektrisch abgesicherte Steckdose an.
Beachten Sieitte,dass die Stromquelle (Steckdose)leichtzuganglichist.
Knicken oder quetschen Sie keine Kabelverbindungen.
Prufen Sie, bevor Sie das Gerät in Betriebnehmen, ob die Spannungsangabe, die sich auf dem Gerät befindet, mit der örtlichen Netzspannung übereinstimmt.
2.6. Gerät vor Defekten schützen
HINWEIS!
Ungünstige Umgebungsbedingungen wie Feuchtigkeit, übermäßig Wärme oder fehlende Belüftung können das Gerät schädigen. Verwenden Sie das Gerät nur in trockenen Räumen. Vermeiden Sie die direkte Höhe von: Wärmequellen, wie z.B. Heizkörpern, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
Stellen Sie einen ausreichenden Abstand zu anderen Gegenständen sicher so dass das Gerät nicht verdeckt ist, damit immer eine ausreichende Belüftung gewährleistet ist.
Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
Achten Sie darauf, dass der Kontakt mit Feuchtigkeit, Wasser oder Spritzwasser vermieden wird und dass keine mit Flüssigkeit gefüllten Gegenstände - z. B. Vasen - auf oder in die Höhe des Geräts gestellt werden. Stellen Sie keine schweren Gegenstände auf das Gerät.
Achten Sie darauf, dass das Gerät nicht Tropf- oder Spritzwasser ausgesetzt wird und dass keine offenen Brandquellen (z. B. brennende Kerzen) in der Nähe des Geräts stehen.
2. SICHERHEITSHINWEISE
2.7. Verletzungsgefahr
Übermäßig Schaldruck bei Verwendung von Ohr- oder Kopfhörern kann zu Schädigungen oder zum Verlust des Hörvermögens führen.
Das Horen mit Ohrhörer oder Kopfhörer mit erhöhter Lautstärke über einen längeren Zeitraum kann Schäden beim Nutzer verursachen.
Bitte prufen Sie die Lautstärke, bevor Sie Ohrhörer oder Kopfhörer in ihre Ohren einsetzen bzw. aufsetzen.
Stellen Sie die Lautstärke auf einen niedrigen Wert und erhöhen Sie die Lautstärke nur so viel, dass es für Sie noch als angenehm empfunden wird.
2.8. Umgang mit Batterien
Im Lieferumfang des Gerätes befinden sich eine CR 2032 Batterie. Verwenden Sie nur diesen Batterietyp für die Fernbedienung. Verwenden Sie grundsätzlich nur den Batterietyp der Batterie des Lieferumfangs.
Beim Verschlucken von Batterien besteht die Gefahr innerer Verletzungen. Die in den Batterien befindliche Batteriesäure kann bei Kontakt mit der Haut zu Verletzungen führen.
Suchen Sie nach versehentlichem Verschlucken oder bei Anzeichen von Hautverätzungen unverzüglich medizinische Hilfe auf.
Halten Sie neue und gebrauchte Batterien stets von Kindern fern. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät und reinigen Sie die Kontakte, bevor Sie neue Batterien einlagen.
Bei unsachgemäß Verwendung von Batterien besteht Explosionsgefahr.
Verwenden Sie nur neue Batterien des gleichen Typs. Benutzen Sieitte niemals neue und alte Batterien zusammen in einem Gerät.
Achten Sie beim Einlagen der Batterien auf die richtige Polarisation. Laden Sie Batterien niemals auf. Batterien sollenn nur an kühlen und trockenen Orten gelagert werden. Werfen Sie Batterien niemals ins Feuer.
Solle das Gerät langere Zeit nicht benutzt werden, entfernen Sieitte die Batterien aus dem Gerät. Setzen Sie Batterien niemals großer Hitze oder direkter Sonneneinstrahlung aus.
2.9. Gerät reinigen
Vor der Reinigung trennen Sie das Gerät vom Strom. Verwenden Sie ein trockenes, weiches Tuch um das Gerät zu reinigen.itte verwenden Sie keine Flüssigkeiten zur Reinigung des Gerätes. Verwenden Sie keine Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriften des Gerätes beschädigen können.
2.10. Verhalten bei Funktionstörungen
Sollte das Gerät Funktionstörungen zeigen, trennen Sie es von der Stromversorgung und warten Sie einigen Sekunden. Verbinden Sie das Gerät erneut mit der Stromversorgung.
Eventuell ist ein Zurücksetzen auf die Werkseinstellungen notwendig. Sollte dies nicht zum Erfolg führen, wenden Sie sichitte an ihren Handler odertreten Sie direkt mit der TELESTAR Digital GmbH in Kontakt. Nahere Informationen finden Sie auch auf Seite 88.
3. LIEFERUMFANG
Bitte entnehmen Sie alle Teile aus der Verpackung und entfernen Sie alle Verpackungsmaterialien vollständig. Sollten ein oder mehrere der angegebenen Teile fehlen, wenden Sie sichitte an:
TELESTAR Service Center
Am Weiher 14,
56766 Ulmen
e-mail: service@telestar.de
D
ANZAHL ERKLÄRUNG

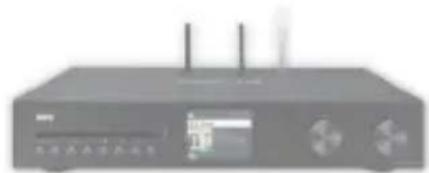

1 IMPERIAL
DABMAN i560 CD
1 Fernbedienung
1 externes Netzteil
1 Bedienungsanleitung
2 Kurzantenne schwarz für Bluetooth und WiFi-Empfang
1 Teleskopantenne

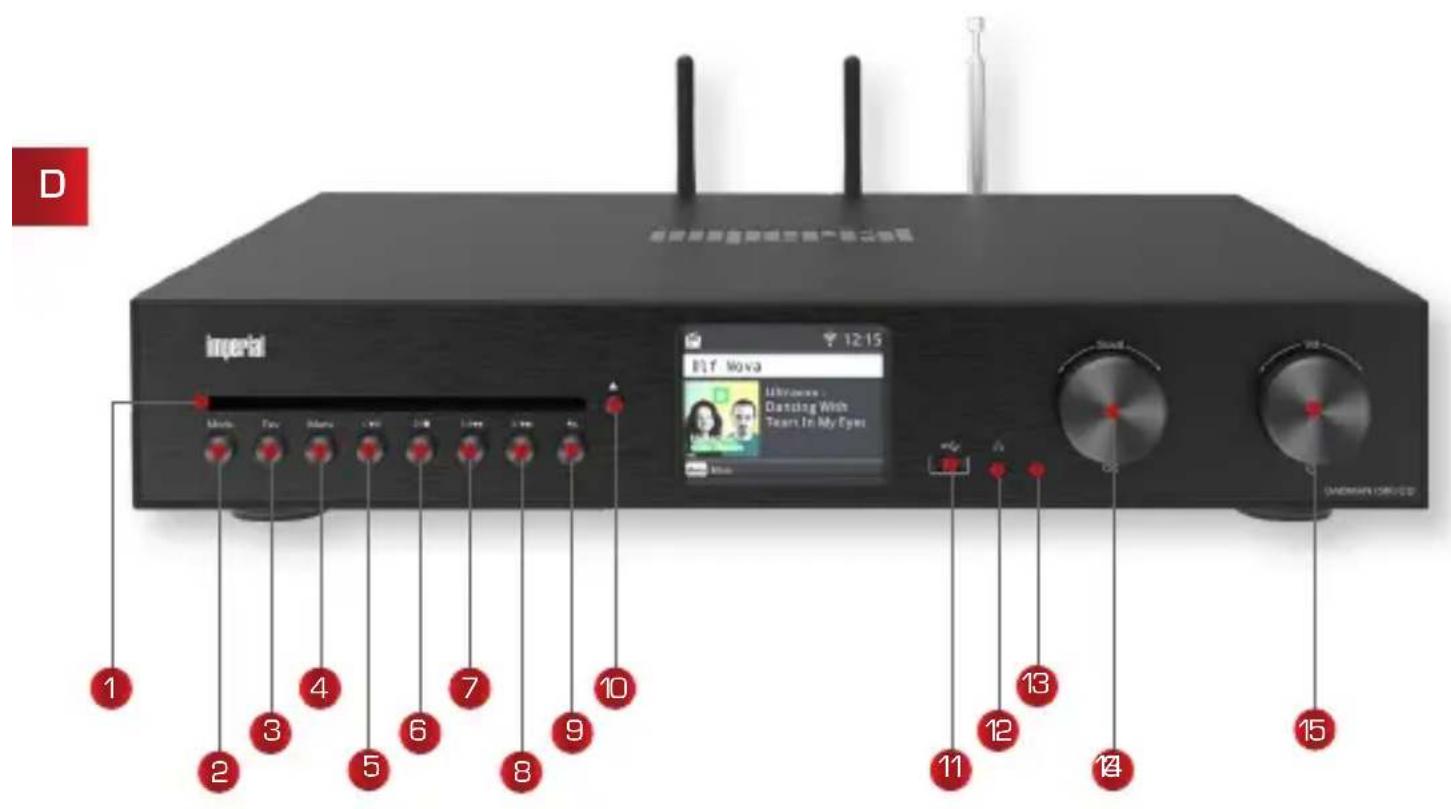

4.1 Bedienfeld und Anschlüsse
4. GERÄTEÜBERSICHT
4.2 Bedienfeld Vorderseite
CD Laufwerk
Führer Sie hier eine CD mit der Bedruckung nach oben ein. Die CD wird automatisch eingezogen.
Mode
Schalten Sie hier den Betriebsmodus des Gerätes zwischen Internetradio, DAB+, UKW, UPnP, AUX und USB um.
3 Favoriten Taste
Schaltet auf einen der individuell abgespeicherten Favoritensender.
4 Menu
Aktivieren Sie das Menu des Gerätes über diese Taste
5 Stationsspeichertaste 1/Play/Pause
Schaltet im Radiomodus auf den 1. Programmspeicherplatz.
Startet oder pausiert eine Wiedergabe im USB-/Media-/UPnP-/ oder CD- Modus.
6 Stationsspeichertaste 2/STOP
Schaltet im Radiomodus auf den 2. Programmspeicherplatz.
Stoppt eine laufende Wiedergabe im USB-/Media-/UPnP-/oder CD- Modus.
7 Stationsspeichertaste 3/vorheriger Titel
Schaltet im Radiomodus auf den 3. Programmspeicherplatz.
Wahlen Sie mit dieser Taste den vorherigen Titel an oder
fuhren Sie einenchnellen Rücklauf im USB-/Media-/UPnP-/ oder CD-Modus aus.
8 Stationsspeichertaste 4/nachster Titel
Schaltet im Radiomodus auf den 4. Programmspeicherplatz.
Wahlen Sie mit dieser Taste den{nachsten Titel an oder führen Sie einenschnellen Vorlauf im USB-/Media-/UPnP-/ oder CD- Modus aus.
4.2 Bedienfeld Vorderseite
Zurück
Mit dieser Taste gelangen Sie im Menu einen Schritt zurück.
10
Eject
Betätigten Sie diese Taste, um eine im Laufwerk befindliche CD auszuwerfen.
11
USB Anschluss
Verbinden Sie hier das Gerät mit einem USB Datenträger wie z.B. USB Festplatte oder USB Stick um von diesen Musikdateien wiederzugegeben oder aufzuzeichnen.
12
Kopfhöreranschluss
Stecken Sie hier einen Kopfhörer ein, um die vom Radio wiedergegebene Musik über einen Kopfhörer zu horen.
13
Kontroll LED
14
Drehregler, Bestätigungstaste
Navigieren Sie über den Drehregler durch das Menu oder bestätigten Sie Menüeingaben durch Drucken der Taste.
15
Powertaste ein-aus/Lautstärke
Schalten Sie durch Druck auf diesen Drehregler das Gerät ein oder auf Standby.
Ändern Sie über den Drehregler die Lautstärke.
4.3 Anschlüsse Rückseite
UKW/DAB+ Antenne
Antennenanschluss für die im Lieferumfang enthaltene Teleskopantenne.
LAN Anschluss
Verbinden Sie hier das Gerät mit einem Netzwerkkabel an einem vorhandenem Netzwerk, um die Internetradifunktion nutzen zu konnen. Alternatively kann das Gerät auch kabellos über W-LAN verbunden werden.
Optischer Digitaler SPDIF Audio-Eingang
Verbinden Sie hier bei Bedarf den optischen digitalen SPDIF Audioausgang eines externen Gerätes.
Optischer Digital-SPDIF Audio-Ausgang
Wenn Sie einen externen HiFi Verständärker nutzen und dieser über einen entsprechenden optischen digitalen Eingang verfügt, verbinden Sie die Buchse SPDIF OUT des i560 CD mit dem optischen SPDIF Eingang these Verständärkers.
Elektrischer Digital-SPDIF Audio-Ausgang
Wenn Sie einen externen HiFi Veränderer nutzen und dieser über einen entsprechenden elektrischen digitalen Eingang verfügt, verbinden Sie die Buchse SPDIF OUT des i560 CD mit dem elektrischen SPDIF Eingang diesen Veränderkers.
Analoger Audio Ausgang Rechts/Links
Verbinden Sie hier das Radio mit einem HiFi Veränderer oder mit aktiven Laufsprechern, sofern Sie die Laufsprecher-Ausgänge des
DABMAN i560 CD nicht nutzen möchten, um die vom Radio empfangene Musik an ein Soundsystem weiterzuleiten. Über den SUB Ausgang kann ein aktiver Subwoofer angeschlossen werden.
Analoger Audio Eingang Rechts/Links
Verbinden Sie hier bei Bedarf den analogen Audioausgang eines externen Gerätes.
4.3 Anschlüsse Rückseite
HDMI
An dieser Anschluss konnen Sie über ein HDMI Kabel ihren Fernseher anschließen, um das Audiosignal des Fernsehers an den DABMAN i560 CD zu übertragen.
Lautsprecher Anschlüsse
Verbinden Sie hier bei Bedarf Laufsprecher mit dem Gerät.
Netzteilanschluss
Verbinden Sie das Gerät an dieser Buchse mit dem Netzteil (im Lieferumfang), um die Stromversorgung für das Gerät herzustellen.
Netzschalter
Schalten Sie mit diesen Schalter das Gerät ein und aus. Über diesen Schalter wird das gerät vollständig vom Strom getrennt.
Bluetooth Antenna
Anschluss für die im Lieferumfang enthaltene Antenne. Über die an dieser Buchse angeschlossene Antenne empfängt der DABMAN i560 CD Bluetooth Signale z.B. eines mobilen Endgerätes (Smartphone oder Tablet).
Analoger Audio Eingang Rechts/Links
Verbinden Sie hier bei Bedarf den analogen Audioausgang eines externen Gerätes.
Subwoofer Ausgang
Verbinden Sie hier bei Bedarf einen externen Subwoofer.
W-LAN Antenne
Anschluss für die im Lieferumfang enthaltene W-LAN Antenne, um das Gerät über W-LAN mit Ihrrem W-LAN Heimnetzwerk zu verbinden.
Elektrischer Digital-SPDIF-Eingang
Verbinden Sie hier bei Bedarf den elektrischen digitalen SPDIF Audioausgang eines externen Gerätes.
4.4 Fernbedienung
Hinweis:
Mit der Application SckoinderteSie ihr kompatibles Internetradio per Tablet oder Smartphone bedieren.
Die App ist sowohl für iOS als auch für Android Betriebssysteme geeignet. Weitere Informationen dazu finden Sie in Kapitel 8.16.
4. GERÄTEÜBERSICHT
4.4 Fernbedienung
1. Standby Taste
Schalten Sie mit dieser Taste das Gerät ein oder aus.
2.Mode
Schalten Sie hier die verschiedene Betriebsarten um.
These Taste mit einer anderen Funktion belegt werden. Lesen Sie dazu ggf. auch Kapitel 8.14.
3. Mute
Schaltet den Ton des Gerätes lautlos.
4. EQ Equalizer Funktion
Über diese Taste konnen Sie die Equalizer Funktion aktivieren und individuelle Klangeinstellungen vornehmen.
5. Zurück
Mit dieser Taste gelangen Sie im Menu einen Schritt zurück.
6. Navigation auf/ab - rechts/links / Lautstärke VOL+ -
Mit diesen Tasten Navigieren Sie durch das Menu.
Mit den Tasten verringern oder erhöhen Sie die Lautstärke.
7. OK
Mit dieser Taste bestätigen Sie eine Eingabe.
8. LIST/Programmliste
Ruft die Radio-Programmliste auf.
9. FAV+
Mit dieser Taste konnen Sie einen angewählten Radiosender zu der Favoritenliste hinzufugen.
4. GERÄTEÜBERSICHT
4.4 Fernbedienung
10. Steuerung und Anzahl der Musiktitel über USB, UPnP, Media oder CD
Vorheriger Titel auswahlen / Schneller Rücklauf
Stoppt die Wiedergabe
Startet oder Pausiert eine Wiedergabe
Nächster Titel auswahlen / Schneller Vorlauf
11. INFO
Zeigt Informationen des laufenden Radioprogramms.
12. Menu
Aktivieren Sie das Menu des Gerätes über diese Taste
13. Rec/Eject
Startet eine Aufzeichnung des laufenden Radioprogramms auf einen angeschlossenen USB Datenträger.
Taste länger als 2 Sekunden gedrück halten, um das Timer Menu zur Aufzeichnung einer Radiosendung zu aktivieren.
Drücken Sie diese Taste in der CD Player Funktion, um eine eingelegte CD auszuwerfen.
14. Zahlentastatur
- VOL + / VOL -
Erhöhen oder verringern Sie mit diesen Tasten die Lautstärke.
16. SLEEP
Drücken Sie diese Taste, um einen Sleeptimer zu setzen. Das Radio schaltet nach dem von Ohnen eingestellten Zeitraum in den aus.
5.1 Anschlieben der Laufsprecher
Der DABMAN i560 CD verfügbar über einen integrierten Stereo Veränder zum Anschluss eines passiven Laufsprecher-Paars. (nicht im Lieferumfang)
HINWEIS!
Schalten Sie das Radio am Netzschalter auf der Rückseite aus, bevor Sie die Laufsprecher mit dem Gerät verbinden.
Achten Sie darauf, dass Sie die Laufsprecherkabel korrekt an die Laufsprecherklemmen des DABMAN i560 CD anschließen.
Achten Sie ebenfalls darauf, dass Sie die Litzen der Laufsprecherkabel fest verdrillen und einwandfrei in die Laufsprecherklemen einstecken.
Die Drähte)dürfen sich in keinem Fall berühren!
Schließen Sie die Kabel so an, dass die Polaritäten [+ / - ] der Lautsprecher und des Radios übereinstimmen.
5.2 Anschluss des Fernsehgerätes
Sie können Ihr Fernsehgerät an die HDMI IN Buchse des
DABMAN i560 CD anschließen. Damit konnen Audiosignale Ihres angeschlossenen Fernsehgerätes über HDMI an den DABMAN i560 CD übertragen und über die angeschlossenen Laufsprecher wiedergegeben werden.
Bitte beachten Sie:
Der Fernseher muss eine HDMI ARC Funktion untersätzen. Die HDMI Buchse des Fernsehers muss mit „ARC“ oder „eARC“ gekennzeichnet sein. Eventuell muss die ARC Funktion im Fernseher aktiviert werden.itte behmen Sie dazu auch ggf. die Bedienungsanleitung Ihres Fersehgeräts zu Hand.
5.3 Anschluss von Wiedergabegeräten mit Cinch Buchsen (analog)
Wenn Sie analoge Audiosignale eines externen Gerätes über die am DABMAN i560 CD angeschlossenen Laufsprecher wiedergeben möchten, verbinden Sie den analogen Audioausgang des externen Gerätes mit den LINE IN Anschlüssen am DABMAN i560 CD. Nutzen Sie dazu die LINE OUT R/L Buchsen. Externe Geräte können z.B. CD-Player, DVD-Player, MP3-Player, Camcorder, Videospielekonsolen, Satelliten- oder Kabelreceiver sein.
CD-Player/DVD-Player/MP3-Player etc.
5.4 Anschluss von Audioausgabegeräten mit Cinch Buchsen [analog]
Dieser Anschluss ist dann zu empfehlen, wenn Tonsignale des
DABMAN i560 CD (intergieten CD Player, empfangbare Radiosender, USB Datenträger, UpnP Daten) von einem bereits vorhandenen Soundsystem mit analogen Audioeingängen wiedergegeben werden sollen.
An diese LINE OUT Audioausgabe des DABMAN i560 CD können Sie z.B. einen Audio HiFi Veränderer anschließen.
Nutzen Sie dazu die LINE OUT R/L Buchsen. Zusammenlich können Sie über die Buchse SUB einen aktiven Subwoofer betreiben.
![Imperial DABMAN i560 CD - Anschluss von Audioausgabegeräten mit Cinch Buchsen [analog] - 1](/content/2026/03/442080/images/724ccd9ecf1a869a0143df75fb41d12fe557b924d5f52a8905bc60e447c91f38.jpg)
Subwoofer Soundsystem
5.5 Anschluss von Audioausgabegeräten mit digitalem Audioeingang
Dieser Anschluss ist dann zu empfehlen, wenn der Ton des
DABMAN i560 CD von einem bereits vorhandenes Soundsystem mit
digitalen Audioeingangen wiedergegeben werden soll.
Verwenden Sie einen der beiden digitalen Ausgänge OPTICAL OUT oder COAXIAL OUT am DABMAN i560 CD, wenn Ihr vorhandener HiFi Veränderter über einen optischen oder koaxialen Digitaleingang SPDIF verfügbar.
5.6 Anschluss von Geräten mit digitalem Audioausgang
Wenn Sie digitale Audiosignale eines externen Gerätes über die am DABMAN i560 CD angeschlossenen Laufsprecher wiedergeben möchten, verbinden Sie den digitalen Audioausgang des externen Gerätes (z.B. Fernsehgerät, Blue-Ray-Player, DVD-PLayer oder HiFi System) über den COAXIAL IN oder OPTICAL IN Anschluss am DABMAN i560 CD. Das digitale Audiosignal kann über ein Koaxialkabel oder ein optisches Glasfaserkabel übertragen werden.
5.7 Anschluss an einen Internetrouter
Verbinden Sie hier das Gerät mit einem Netzwerkkabel an einem vorhenden Internetrouter, um die Internetradifunktion oder die UPnP-Funktion nutzen zu können.
Alternative kann das Gerät auch über W-LAN verbunden werden.
Internetrouter
6. ERSTE INBETRIEBNAHME
6.1 Allgemeine Bedienhinweise
Schalten Sie das Gerät mit der Standby Taste auf der Fernbedienung oder am Gerät ein oder aus.
Die Lautstärke erhöhen Sie mit der Taste VOL+auf der Fernbedienung oder durch Drehen des Reglers VOL am Gerät.
Die Lautstärke verringn Sie mit der Taste VOL- auf der Fernbedienung oder durch Drehen des Reglers am Gerät.
Die Menüpunkte können über die Tasten auf der Fernbedienung oder über den Drehregler Scroll am Gerät angewählt werden.
Mit der Taste OK auf der Fernbedienung oder durch Druck auf den Drehregler am Gerät konnen Sie eine Auswahl im Menu bestätigten.
6.2 FernbedienungVBorbereiten
Entfernen Sie die Batterie Transportsicherung an der Fernbedienung.Ziehen Sie dazu die Plastiklasche am Batteriegehäuse der Fernbedienung Heraus. Damit wird der Batteriekontakt hergestellt.
Um die Batterie der Fernbedienung zu tauschen, öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Ziehen Sie das Batteriefach aus der Fernbedienung hereaus. Entnehmer Sie die Batterie und setzen Sie eine neue Batterie des gleichen Typs ein.
6.2 FernbedienungVBorbereiten
Bei unsachgemäßer Verwendung von Batterien besteht Explosionsgefahr! Lesen Sie dazu die Sicherheitshinweise in Kapitel 2.8.
Achten Sie auf die richtige Polung der Batterie!
Setzen Sie danach das Batteriefach wieder ein.
Schrauben Sie die im Lieferumfang enthaltene DAB+ /UKW Teleskopantenne an den Antennenanschluss 16 auf der Rückseite des Gerätes an undziehen Sie die Antenne aus.
Schrauben Sie beiden schwarzen, im Lieferumfang enthaltenen Antennen and die AntennenanschlussBE (Bluetooth) 27 und WiFi 30 an. (Siehe Kapitel 4.1)
6.4. Stromanschluss
Verbinden Sie das im Lieferumfang enthaltene Netzteil mit der entsprechenden Buchse auf der Rückseite des Gerätes. [Kapitel 4.1]. Nun stecken Sie das Netzteil in eine 230V Steckdose. Schalten Sie das Radio über die Standby Taste der Fernbedienung oder am Gerät ein. Das Gerät startet.
6. ERSTE INBETRIEBNAHME
6.5. Menüsprache
Über die Tasten ▼ der Fernbedienung konnen Sie die Menüsprache wahren. Bestätigen Sie die gewünschte Menüsprache mit der OK Taste auf der Fernbedienung.
6.6. Datum Zeit Modus
Wahlen Sie hier aus, wie das Radio die Uhrzeit synchronisieren soll.
Über die Tasten ▼ der Fernbedienung konnen Sie die Auswahl treffen. Bestätigen Sie mit der OK Taste auf der Fernbedienung oder durch Druck auf den Drehregler am Gerät.
Das Gerät ist werkseitig auf automatische Zeiteinstellung konfiguriert.
Wenn das Gerät über Netzwerk mit dem Internet verbunden ist, werden die Uhrzeit und das Datum automatisch synchronisiert.
Eine Einstellung der Uhrzeit ist dann nicht erforderlich. Sie können diese Einstellungen jederzeit im Hauptmenu unter dem Punkt Systemändern.
6. ERSTE INBETRIEBNAHME
6.7.GMT Zeitzone
Wahlen Sie hier aus, in welcher Zeitzone Sie sich befinden. Für Deutschland und den größten Teil Europas wahren Sie GMT + 1:00 aus.
Über die Tasten der Fernbedienung konnen Sie die Auswahl treffen. Bestätigen Sie mit der OK Taste auf der Fernbedienung oder durch Druck des Drehreglers am Gerät.
6.8. Sommerzeit
Schalten Sie hier die Sommerzeit ein, wenn aktuell Sommerzeit herrscht.
Über die Tasten der Fernbedienung konnen Sie die Auswahl treffen.
Bestätigten Sie mit der OK Taste auf der Fernbedienung oder durch Druck des Drehreglers am Gerät.
6. ERSTE INBETRIEBNAHME
6.9. Standby Mode
Geben Sie in diesen Punkt an, ob die Uhrzeit im Display angezeigt werden soll, wenn das Radio im Standby Betrieb ist.
Über die Tasten der Fernbedienung konnen Sie die Auswahl treffen. Bestätigen Sie mit der OK Taste auf der Fernbedienung oder durch Druck des Drehreglers am Gerät.
HINWEIS!
Wenn Sie „Standby mit Uhr" aktivieren, erhöht sich der Stromverbrauch des Gerätes im Standbyleitung.
6. ERSTE INBETRIEBNAHME
6.10. Standort
Wahlen Sie den Kontinent und im{nachsten Schritt das Land aus, in dem Siessich befinden, um in Internetradiobetrieb auf Lokale Sender aus ihrer Regionzurückgreifen zu konnen.
Über die Tasten der Fernbedienung können Sie die Auswahl treffen. Bestätigen Sie mit der OK Taste auf der Fernbedienung oder durch Druck des Drehreglers am Gerät.
6.11. Netzwerkausbahl
Entscheiden Sie zunachst, ob die Netzwerkverbindung über LAN oder W-LAN erfolgen soll.
Wenn Sie das Gerät über ein Netzwerkkabel mit ihrem Internetrouter verbunden haben, wahren Sie LAN an und bestätigen Sie mit OK. Das Radio zeigt bei einer erfolgreichen Verbindung folgende Informationen.
6.11. Netzwerkausbahl
Möchten Sie eine Netzwerkverbindung über W-LAN herstellen, wahren Sie W-LAN an und bestätigen Sie mit OK. Im{nachsten Schritt werden Ihnen alle verfügbar W-LAN Netzwerke angezeigt, die sich in Reichweite des Gerätes befinden.
6.11. Netzwerkausbahl
Wahlen Sie das Netzwerk aus, mit dem eine Verbindung hergestellt werden soll und bestätigten Sie mit der Taste OK
Geben Sie den W-LAN Schlüssel ein. Mit den Tasten auf der Fernbedienung oder über den Drehregler am Gerät konnen Sie ein Zeichen auswahlen und mit OK setzen. Mit der Taste oder über den Drehregler bewegen Sie den Cursor einen Schritt weiter. Bestätigen Sie die Eingabe über das Feld OK.
Bitte beachten Sie, dass der Anmeldevorgang am Router eine Zeit dauern kann. Die Einrichtung ist abgeschlossen.
7. BEDIENUNG UND EINSTELLUNGEN
7.1 Allgemeine Bedienhinweise
7.1.1 Menu
Drücken Sie die MENU Taste am Gerät oder auf der Fernbedienung. Unabhängig von der aktuellen Einstellung des Gerätes gelangen Sie dadurch immer in das Hauptmenu. Die Navigation im Hauptmenu erfolgt über die Tasten > oder dem Drehregler am Gerät.
Das Hauptmenü des Gerätes gliedert sich in folgende Unterpunkte:
Sie können die einzelnen Menüpunkte mit den Pfeiltasten oder dem Drehregler anwahlen. Bestätigen Sie die Auswahl mit der OK Taste der Fernbedienung oder durch Druck auf den Drehregler am Gerät.
7.1.2. Taste Zurück
Mit der Taste Zurück (Taste 9 am Gerät / Taste auf 5 auf der Fernbedienung) gelangen Sie in jeder Einstellung immer einen Schritt zurück.
7. BEDIENUNG UND EINSTELLUNGEN
7.1.3. Taste List
Durch Drücken der Taste List erhalten Sie im Radiobetrieb eine Übersicht der zuletzt eingestillten Radiosender.
7.1.4. Taste MODE
Über die Taste MODE konnen Sie durch die verschiedene Betriebsarten des Radios schalten.
7.2. System
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät und wahlen Sie mit den Tasten den Menüpunkt System aus.
Bestätigten Sie die Auswahl mit der OK Taste der Fernbedienung oder durch Druck auf den Drehregler am Gerät. Unter diesen Menüpunkt können Sie individuelle Einstellungen des Gerätes vornehmen.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.1. Sprache
Über die Tasten der Fernbedienung können Sie die Menüsprache wahlen. Bestätigen Sie die gewündte Menüsprache mit der OK Taste auf der Fernbedienung.
7.2.2 Datum Zeit
Über die Tasten der Fernbedienung konnen Sie die Auswahr treffen. Bestätigen Sie mit der OK Taste auf der Fernbedienung oder durch Druck des Drehreglers am Gerät.
Das Gerät ist worksiteig auf automatische Zeiteinstellung konfiguriert. Wenn das Gerät über Netzwerk mit dem Internet verbunden ist, wird die Uhrzeit und das Datum automatisch synchronisiert. Eine Einstellung der Uhrzeit ist dann nicht erforderlich. Wahlen Sie hier aus, wie das Radio die Uhrzeit synchronisieren soll.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.3. Netzwerk
Damit das Gerät als Internetradio Funktionieren kann, muss der DABMAN i560 CD in ein Netzwerk mit Internetzugang eingebunden werden. Sofern Sie dies in der Erstinstallation noch nicht getan haben, können Sie in dieser Menüpunkt die Netzwerkverbindung herstellen.
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und wahlen Sie mit den Tasten der Fernbedienung oder über den Drehregler am Gerät den Menüpunkt System aus.
Bestätigen Sie die Auswahr mit der OK Taste der Fernbedienung oder durch Druck auf den Drehregler am Gerät. Wahlen Sie mit den Tasten der Fernbedienung den Menüpunkt Netzwerk an.
Entscheiden Sie zunachst, ob die Netzwerkverbindung über LAN oder W-LAN erfolgen soll.
Wenn Sie das Gerät über ein Netzwerkkabel mit ihrem Interentrouter verbunden haben, wahren Sie LAN an und bestätigen Sie mit OK.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.3. Netzwerk
Das Radio zeigt bei einer erfolgreichen Verbindung folgende Informationen.
Möchten Sie eine Netzwerkverbindung über W-LAN herstellen, wahren Sie W-LAN an und bestätigten Sie mit OK.
Im)nachsten Schritt werden Ihnen alle verfügbarbaren W-LAN Netzwerke angezeigt, die sich in Reichweite des Gerätes befinden.
Wahlen Sie das Netzwerk aus, mit dem eine Verbindung hergestellt werden soll und bestätigten Sie mit der Taste OK.
7.2.3. Netzwerk
Geben Sie den W-LAN Schlüssel ein. Mit den Tasten auf der Fernbedienung oder über den Drehregler am Gerät konnen Sie ein Zeichen auswahlen und mit OK setzen. Mit der Taste oder über den Drehregler bewegen Sie den Cursor einen Schritt weiter. Bestätigen Sie die Eingabe über das Feld OK
Bitte beachten Sie, dass der Anmeldevorgang am Router einige Zeit dauern kann.
7.2.4. Alarm/Wecker
Das Gerät kann als Radiowecker eingesetzt werden.
In this sem Menupunkt konnen Sie bis zu 5 Weckzeiten einstellen.
Um eine Weckzeit einzurichten, gehen Sieitte wie folgt vor:
Drucken Sie die Taste MENU auf der Fernbedienung oder am
Gerät, und wahlen Sie mit den Tasten der Fernbedienung oder über den Drehregler am Gerät den Menüpunkt System aus.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Wecker an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.4. Alarm/Wecker
Wahlen Sie einen der 5 verfügbaren Wecker an und bestätigten Sie mit OK am Gerät oder über die OK Taste auf der Fernbedienung.
Aktivieren Sie den Wecker über die Zeile Status.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.4. Alarm/Wecker
Stellen Sie in der{nachsten Zeile die Zeit ein, zu der der Wecker aktiviert werden soll. Nutzen Sie dazu die Zahlentastatur der Fernbedienung oder den Drehregler am Gerät.
Um die einzelnen Eingaben zu bestätigen, müssen diese mit der OK Tasse gespeichert werden.
Stellen Sie in der Zeile Datum die Wiederholungsintervalle ein. Sie konnen entscheiden ob der Wecker zu der eingestillten Uhrzeit einmalig, tätig, werktags oder nur an Wochenenden aktiviert wird.
Stellen Sie in der{nachsten Zeile die Lautstärke ein,mit der der Wecker aktiviert werden soll.
In der Zeile Piepton konnen Sie sich für einen Weckerton oder für einen Radiosender, der über DAB+, FM Radio oder über das Internet empfangen wird, entscheiden.
Bitte beachten Sie, dass bei der Auswahl eines Radiosenders mindestens ein Favoritensender der jeweiligen Empfangsart abgespeichert sein muss.
Um einen Alarm zu stoppen, drücken Sie die Taste auf der Fernbedienung oder am Gerät.
Um die Schlummer Funktion zu aktivieren, drücken Sie eine beliebige Taste [außer der Taste Standby] am Gerät.
7.2.4. Alarm/Wecker
Der Alarm wird dadurch für 5 Minuten pausiert.
Nach 5 Minuten wird der Alarm wieder aktiviert. Um den Wecker bis zum nachsten Tag zu deaktivieren, drucken Sie die Taste am Gerät.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.5. Timer bearbeiten
In diesen Menu können Sie einen eingestelltten Aufnahme-Timer darbeiten.ittelesenSiedazukapitel8.12.
7.2.6. Standby Modus
Mit dieser Funktion konnen Sie die Anzeige im Standby Modus anpassen. Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt
Standby Modus an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
Wahlen Sie hier die gewünschte Funktion aus, und bestätigen Sied durch Druck auf den Drehregler am Gerät oder mit der OK Taste auf der Fernbedienung.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.6. Standby Modus
Eco Standby
In this sem Modus hat das Gerät im Standby ein sehr geringe Stromaufnahme. Die Uhrzeit im Standby wird nicht angezeigt.
Standby mit Uhr
In this Modus wird die Uhrzeit im Standby angezeigt, wenn Sie das Gerät über die Standby Taste ausschalten. Der Stromverbrauch erhöht sich leicht. Wenn Sie die Standby Taste lange gedrück halten, wird der Eco Standby Modus aktiviert.
Auto-Standby
In this Modus schaltet das Gerät nach einer einzustellenden Zeit automatisch in den Standby, wenn in this Modus Zeitraum keine Bedienung erfolgt ist.
7.2.7. Sleeptimer
Über die Sleeptimer-Funktion schaltet das Radio automatisch in den Standby Modus. Hier können Sie die Zeit festlegen, nach der sich das Gerät automatisch abschaltet.Wahlen Sie mit den Tasten ▼der Fernbedienung oder mit Hilfe des Drehreglers am Gerät den Menüpunkt Sleeptimer an und drücken Sie die Taste OK auf derFernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.7. Sleeptimer
Wahlen Sie Aus, um diese Funktion zu deaktivieren oder wahren Sie eine vorgegebene Zeit zwischen 10 und 120 Minuten aus. Bestätigen Sie ihre Eingabe mit OK auf der Fernbedienung oder bestätigen Sie durch Druck auf den Drehregler am Gerät.
7.2.8. Hintergrundbeleuchting
Mit dieser Funktion konnen Sie die Helligkeit des Displays ändern.
Wahlen Sie mit den Tasten ▼ der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menu System den Menüpunkt
Hintergrundbeleuchtung an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigen Sie durch Druck auf den Drehregler am Gerät.
Sie können die Hintergrundbeleuchting sowohl für den Betrieb, als auch für den Standby Modus anpassen.
Nutzen Sie dazu die Tasten oder den Drehregler am Gerät und bestätigten Sie mit OK.
7.2.9. Einstellung Ort
Mit dieser Einstellung konnen Sie die Region einstellen, in der Sie sich befinden. Mit dieser Einstellung selektiert das Radio über die Funktion Local Radio Radiostationen in Ihrer Umgebung.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menu System den Menüpunkt
Einstellung Ort an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
Wahlen Sie im Anschluss den Kontinent und das Land aus, in dem Sie sich befinden.
7.2.10. Softwareupdate
Zur Verbesserung der Funktionen des Gerätes kann eine Aktualisierung der Betriebssoftware nötig sein. Über die USB Schnittstelle haben Sie die Möglichkeit, die Betriebsssoftware Ihres Radios zuactualisieren, die, sofern erforderlich, auf www.telestar.de zum Download bereit stehen.
Die auf der Internetseite zur Verfügung gestellte Software muss entpackt werden. Die entpackte Daten playen Sie dann auf ein entsprechendes Speichermedium und verbinden these via USB Anschluss mit dem Radio.
Bitte entnehmen Sie die Vorgehensweise zum Software Update aus der im Download der Software befindlichen Beschreibung.
Alternative kann das Update auch über die Netzwerkverbindung vorgenommen werden. Wahlen Sie in thisem Fall die Zeile Über Netzwerk an.
7. BEDIENUNG UND EINSTELLUNGEN
7.2.11 Werkseinstellungen
In this sem Menüpunkt konnen Sie das Gerät in den Auslieferungszustand versetzen. Im Anschluss startet das Gerät mit der ersten Inbetriebnahme.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe
des Drehreglers am Gerät im Menu System den Menüpunkt Werkseinstellungen
an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
Bestätigen Sie mit OK, wenn Sie die Werkseinstellung aufrufen möchten.
Wahlen Sie Abbrechen an, wenn Sie diese Aktion abbrechen möchten.
Wenn Sie die Werkseinstellungen aktivieren, wird das Gerät in den Auslieferungszustand gesetzt.
HINWEIS:
Alle gespeicherten Sender und Favoritenlisten gehen damit verloren.
7.2.12 Version
Sie können in diesen Menüpunkt Informationen zur auf dem
Gerät installierten Firmware-Version einsehen.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe des Drehreglers am Gerät im Menu System den Menüpunkt Version an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
8.1 DAB+ Radio
In diesen Radiomodus können Sie digital übertragene Radiosender empfangen.
Halten Sie die Taste MENU auf der Fernbedienung oder am Gerät gedrück und wahlen Sie mit den Tasten den Menüpunkt DAB/DAB+ aus.
Bestätigten Sie die Auswahl durch Druck auf den Drehregler am Gerät oder durch Druck auf die Taste OK auf der Fernbedienung.
8.1.1 Senderliste
Drücken Sie die Taste List, um die im Gerät vorhandene DAB Senderliste aufzurufen. Über diese Senderliste können Sie nun einen gewünschten Sender aufrufen.
Bitte beachten Sie, dass eine DAB Senderliste nur dann vorhanden ist, wenn zuvor ein DAB Sendersuchlauf erfolgreich durchgeführt wurde.
Bitte lesen Sie dazu auch Kapitel 8.1.2.
8.1.2 DAB Suchlauf
Um einen automatischen Sendersuchlauf im DAB- Empfangsmodus zu starten, drücken Sie die Taste Zurück ggf. mehrfach.
Solle das Radio noch keine Programme im DAB Modus gespeichert haben, wird ein Suchlauf automatisch gestartet, sobald das Radio in den DAB-Empfangsmodus geschaltet wird.
8.1.2 DAB Suchlauf
Wechseln Sie in die Zeile automatische Sendersuche und bestätigten Sie mit der Taste OK auf der Fernbedienung oder durch Druck auf den Drehregler am Gerät.
Das Radioucht nun automatisch nach allen empfangbaren digitalen Radiostationen und speichert diese im Anschluss in eine Senderliste. Diese können Sie, wie in Kapitel 8.1.1. beschreiben aufrufen.
Die Zahl auf der rechten Seite zeigt die Anzahl der gefundenen Radiostationen an. Nach erfolglicher Suche startet das Radio mit der Wiedergabe des zuerst gefundenen Senders.
8.1.3 DAB Manuelle Suche
Sie können DAB Radiosender auch manuelluchen. Dazu muss die Sendefrequenz besteht sein. Wahlen Sie über diesen Menüpunkt die gewünschte Sendefrequenz an und bestätigten Sie mit OK.
8.2 FM Radio (UKW)
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät, und wahlen Sie mit dem Tasten FM aus. In dieser Menü konnen Sie finden Sie alle relevanten Einstellungen, um Radiosender über UKW zu empfangen.
8.2.1. UKW Sendersuche

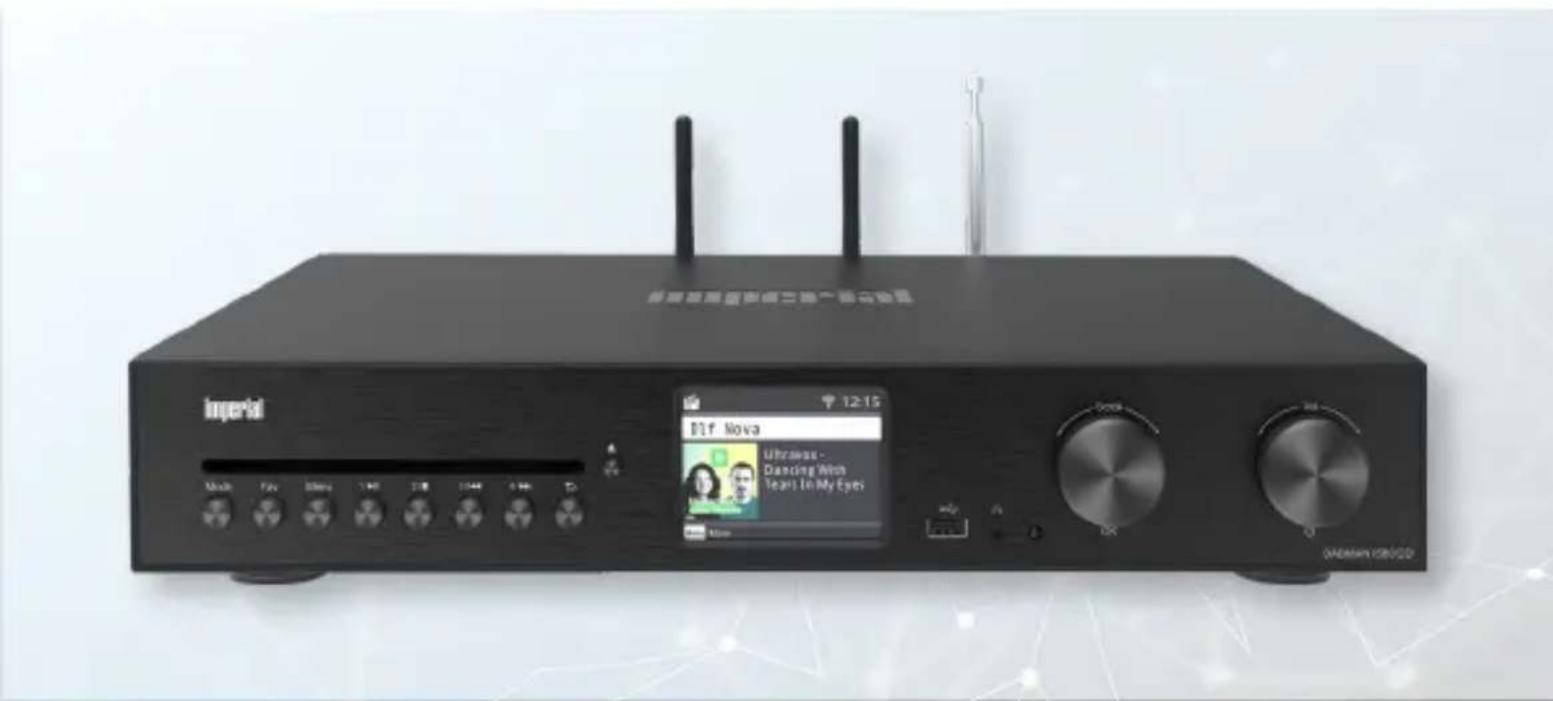

Wird der DABMAN i560 CD das ersten Mal in den UKW-Modus geschalte, muss ein Sendersuchlauf durchgeführt werden. Hierzu stehen Ohnen eine automatische und eine manuelle Suchfunktion zur Verfügung.
Automatische UKW Suche
Nachdem Sie auf FM geschalte haben, betätigten Sie die OK Taste.
Das Gerät startet den automatischen Sendersuchlauf und speichert alle gefundenen Programm ab. Das Gerät kann bis zu 20 UKW Radio Stationen abspeichern.
8.2.2 UKW Radio Bedienung
Um die abgespeicherten Radiostationen aufzurufen, drücken Sie die Taste oder Alternatively können Sie die ersten 5 abgespeicherten Sender auch über die Stationsspeichertasten am Gerät aufrufen. Wenn Sie die Belegung der Stationsspeichertastenändern möchten, drücken Sie die Senderauswahltaste 6 (siehe Seite 19) um einen Suchlauf zum nachsten empfangbaren Sendern auszuführen. Wiederholen Sie ggf. diesen Schritt so oft, bis Sie den gewünschten Sender gefunden haben. Drücken Sie anschließ die gewünschte Stationsauswahltaste 1-4 (siehe Seite 19) für ca. 2 Sekunden. Der Sender wird nun auf dieser Tastes abgespeichert.
8.3 Internet Radio
Wahlen Sie mit den Pfeiltasten im Hauptmenu des Gerätes den Punkt Internetradio an und bestätigten Sie die Auswahl mit der OK Taste der Fernbedienung oder durch Druck auf die Taste OK am Gerät.
Sobald Sie in den Internetradio-Modus gewechselt haben, gelangen Sie in die Übersicht.
Es stehen Ihnen hier verschiedene Listen zur Verfügung.
8.3.1 Internet Radiostation auswahlen
Favoriteliste
Thesee Liste zeigt Ihnen alle individuell gespeicherten Radiosender an.
Um einen Radiosender zu speichern,esen Sieitte auch Kapitel 8.4.
Radio
In thisem Punkt erhalten Sie verschiedene Radioprogrammlisten.
Podcasts
Hier können Sie aus einer Reihe von Radiopodcasts wahren.
Zuletzt gehört
In dieser Seite befinden sich die 40 Radiosender, die als letztes angewählt worden sind.
Suche
Über diese Funktion konnen Sie gezielt nach einem Radiosender suchen.
8.3.2 Suches eines Internetradio Senders
Wahlen Sie die Zeile Suehe an und bestätigen Sie mit dem Drehregler am Gerät.
Geben Sie mit Hilfe der Tastatur auf der Fernbedienung im Suchfeld den Name des Radiosenders ein. Nutzen Sie dazu die Tasten △ △ △.
Bestätigten Sie die Eingabe mit OK. Das Radioucht nun nach allen Sendern, die dieser Eingabe entsprechen. Wahlen Sie einen Sender mit den Tasten aus und bestätigten Sie mit dem Drehregler am Gerät.
8.3.3 Radiostationen abspeichern
Sie können bis zu 4 Radiostationen auf einer Stationsspeichertaste abspeichern. Wahlen Sie einen Radiosender aus, den Sie abspeichern möchten und halten Sie die Stationsspeichertaste am Gerät, auf der Sie den Radiosender abspeichern möchten für ca. 3 Sekunden gedrückt.
Der Radiosender wird abgespeichert.
Die Radiostation kann nun über diese Taste aufgerufen werden.
8.3.4 Radiostationen in Favoritenliste abspeichern
Radiostationen können in einer Favoritenliste abgespeichert werden, die Sie über die Favoritentaste der Fernbedienung schnell aufrufen können. In dieser Liste können Sie bis zu 10 Favoriten Radioprogramme abspeichern.
Wahlen Sie eine Radiostation aus, die Sie in die Favoritenliste aufnehmen möchten.
Drucken Sie die FAV+ Taste auf der Fernbedienung.
Wahlen Sie eine Speicherplatz Nummer aus, auf der Sie die Radiostation abspeichern möchten. Halten Sie die FAV+ Taste auf der Fernbedienung für ca. 2 Sekunden gedrückt. Der Radio Sender wird auf der angewählten Position abgespeichert.
8.3.5 Lokale Radiostationen
Um Ohnen die Suche nach Sendern Ihrer Umgebung im Internetradiobetrieb zu erreichtern, können Sie im Menu des Gerätes gezielt nach Radiostationen aus ihrer Regionuchen. Wahlen Sie im Hauptmenu des Gerätes mit den Tasten der Fernbedienung oder über den Drehregler am Gerät den Punkt Lokal Radio aus.
Unter thisem Menüpunkt ist eine Auswahl verschiedener
Internetradiostationen nach Landesregionen sortiert, die über diesen Weg leichter abgerufen werden können.
Wahlen Sie in this menupunkt eine gewünschte Programmliste über die Tasten aus. Bestätigen Sie die Eingabe mit OK.
8.4. Lautstärkeändern
Ändern Sie die Lautstärke über die Tasten VOL+/VOL- auf der Fernbedienung oder über den Drehregler am Gerät.
Um den Ton des Radios stumm zu schalten, drücken Sie die Taste Mute auf der Fernbedienung.
8.5. Betriebsart umschalten
Drücken Sie die Taste MODE auf der Fernbedienung, um zwischen den Betriebsmodi AUX, UPnP, Lokal Radio, DAB+ Radio, FM Radio, Cloud Musik, UPnP, AUX IN, Multimedia, Internetradio, CD Player oder Bluetooth zu wechseln.
8.6 AUX IN
Sie können ein externes Music Wiedergabe-Gerät, wie z.B. einen MP3-Player an das Radio anschließen.Schlieben Sie dazu mit Hilfe eines passenden Kabels ein externes Gerät an der Geräterückseite am Anschluss und schalten Sie diesen Gerät ein.
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät und wahren Sie mit den Tasten der Fernbedienung oder über den Drehregler am Gerät AUX aus. Bestätigen Sie mit OK.
Alternative können Sie in den AUX Modus schalten, indem Sie die Taste MODE am Gerät so oft drücken, bis der AUX Modus aktiviert ist.
Nun können Sie Musik vom externen Gerät wiedergeben. Die Steuerung [Titel vor, darüber, Stop, Play] erfolgt hierbei über das angeschlossene Gerät.
Die Wiedergabe-Lautstärke kann über die VOL+/VOL- Tasten bzw. den Drehregler des Radios oder über das externe Gerät geregelt werden.
8.7 UPnP
Sofern das Radio in ein Drahtlosnetzwerk eingebunden ist, kann das Radio auch als Mediaplayer genutzt werden, um via UPnP Musikdateien von im Netzwerk eingebundenen Geräten wie PCs oder Smartphones
wiederzugeben. Voraussetzung ist hier einsersects die Einbindung der Gerät ein das gleiche Heimnetzwerk und anderersects die Freigabe der entsprechenden Medieninhalte in thisem Netzwerk.
Um die UPnP auszuwahlen, gehen Sie wie folgt vor:
Drücken Sie die Taste MENU auf der Fernbedienung oder am
Gerät, und wahlen Sie mit den Tasten der Fernbedienung oder über den Drehregler am Gerät UPnP aus. Bestätigen Sie mit OK.
Wahlen Sie einen Titel aus, den Sie abspielen möchten und bestätigten Sie mit OK.
8.8 USB Wiedergabe/Multimedia
Sie können MP3 Musikdateien von einem USB Datenträger abspielen.
Setzen Sie dazu einen USB Datenträger mit Musikdateien in die auf der Rückseite befindlichen USB Buchse ein.
Drucken Sie die Taste MENU auf der Fernbedienung oder am
Gerät, und wahlen Sie mit den Tasten der Fernbedienung oder über den Drehregler am Gerät Multimedia aus. Bestätigen Sie mit OK.
8.8 USB Wiedergabe/Multimedia
Wahlen Sie einen Titel aus, den Sie abspielen möchten und bestätigten Sie mit dem Drehregler am Gerät.
8.9 CD Player
Das Gerät verfügbar über ein CD Laufwerk, mit dem Sie sowohl Audio- als auch MP3 Daten CD's wiedergeben können.
Drücken Sie die Taste Menu auf der Fernbedienung oder am
Gerät und wahlen Sie mit den Tasten oder dem Drehregler den Menüpunkt CD aus.
Führer Sie eine CD in das Laufwerk ein. Das Gerätzieht die CD automatisch ein. Sie erhalten eine Übersicht der auf der CD befindlichen Audiotitel.
Wahlen Sie über die Tasten einen Titel aus, den Sie abspielen möchten und bestätigten Sie durch Drücken des Reglers oder der ENTER Taste auf der Fernbedienung.
Mit der Taste gelangen Sie zum{nachsten Titel.
Mit der Taste | springt einen Titel zurück. Die Taste | . pausiert die Wiedergabe, bzw setzen die Wiedergabe fort.
Drücken Sie die Taste EJECT am Gerät um die CD wieder auszuwerfen.
8.10 EQ (Equalizer)
In thisem Bereich konnen Sie bestimmte Klangvoreinstellungen anwahlen. Neben mehreren Klangvoreinstellungen konnen Sie den Klang Ihres Radios auch individuell einstellen und diese Einstellung unter Mein EQ abspeichern.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe
des Drehreglers am Gerät im Hauptmenü den Menüpunkt Equalizer an und drücken Sie die Taste OK auf der Fernbedienung oder bestätigten Sie durch Druck auf den Drehregler am Gerät.
Wahlen Sie mit den Tasten der Fernbedienung oder mit Hilfe des Drehreglers am Gerät eine Klangvoreinstellung aus und bestätigten Sie mit OK auf der Fernbedienung oder durch Druckauf den Drehregler am Gerät. Im Punkt Mein EQ Profil konnen Sie die Grundeinstellung des Radios ändern. Hier konnen Sie die Grenzfrequency für hohe TONE (Treble) und tiefe Tone (Bass) entsprechend Ihres Klangempfindens anpassen.
8.10 EQ (Equalizer)
Im Punkt EQ Advanced Settings können Sie verschiedene Frequenzbereiche anpassen.
8.11. Wetter
Das Gerät kann aktuelle Wetterinformationen von ihrem Standort anziegen. Um die Wetterinformationen aufzurufen, wahren Sie im Hauptmenu des Radios den Menüpunkt Wetter an und bestätigten Sie mit OK.
Über die Taste MENU können Sie den Standort für die Wettermeldung ändern. Geben Sie dazu den Name der Stadt ein, von der Sie die aktuellen Wetterinformationen abrufen möchten.
Sofern das Gerät mit dem Internet verbunden ist, können Sie sich Wetterinformationen über das Display des Gerätes anzeigen halten.
8.11. Wetter
Bitte beachten Sie:
Das Gerät greift für die Wettervorhorsage auf einen Internet-Server zu, auf dem die Wetterinformationen abgelegt sind.
Daher können die angezeigten Wetterdaten eventuell von den tatsächlichen Wetterdaten an Ihr hem Standort abweichen.
8.12. Radiosendungen aufzeichnen
Mit dem Gerät konnen Sie UKW, DAB+ und Internetradio
sendungen auf einem angeschlossenen USB Datenträger aufzeichnen.
Das Radio legt auf dem angeschlossenen USB Datenträger einen Ordner an, in dem alle Aufzeichnungen abgespeichert werden. Der Ordner hat die Bezeichnung PVR. Die Dateien werden im vom Radiosender übertragenen Audio-Format abgespeichert.
Sie können eine Sendung direkt im laufenden Betrieb
aufzeichen, sofern Sie einen USB Datenträger am Radio angeschlossen haben. Drücken Sie während einer laufenden Sendung die Record Taste auf der Fernbedienung. Es erscheint ein rotes Aufnahmesymbol im Display.
Um die Aufnahme zu beenden, drücken Sie die Stopp Taste und bestätigen Sie die Abfrage mit OK.
8.12.1 Radioauzeichnungen programmieren
Mit dem Radio konnen Sie,ähnlich wie bei einem Video- oder DVD-Recorder auch Timeraufnahmen programmieren, um Radiosendungen aufzuzeichnen, wenn Sie z.B. nicht zu Hause sind. Halten Sie dazu die RecordTaste am Gerät oder auf der Fernbedienung länger als 2 Sekunden gedrückt.
Alternative wahlen Sie im Menu System den Punkt Aufnahme Timer an.
Name: Wahlen Sie hier das Radioprogramm aus, das aufgezeichnet werden soll.
Datum: Geben Sie hier das Datum ein, zu dem der Timer starten soll.
Startzeit: Markieren Sie die Zeile Startzeit, drücken Sie die Taste OK und geben Sie hier die Zeit mit Hilfe der Pfeiltasten auf der Fernbedienung oder über den Drehregler zu der der Timer aktiviert werden soll.
Dauer: Stellen Sie hier die Aufnahmedauer in Stunden und Minuten ein.
Modus Legen Sie hier fest, ob die Aufnahme einmalig oder tätiglich erfolgen soll.
8.13 Radio als Bluetooth Empfänger
Das Radio kann via Bluetooth mit einem externen Gerät (z.B.Smartphone/ Tablet) verbunden werden.
Über die Bluetoothverbindung konnen dann Medien (Lokal gespeicherte MP3 Dateien, gestreamte Music, Webradio) vom externen Gerät über das Radio wiederergegeben werden. Wahlen Sie über das Menu den Punkt Bluetooth an. Damit Sie via Bluetooth Audiodateien an das Radio senden konnen, muss eine Bluetooth Verbindung hergestellt werden.
8.13.1 Bluetooth-Verbinding herstellen
Drücken Sie die Taste MENU am Gerät oder auf der Fernbedienung und wahren Sie den Bluetooth Modus an. Wenn Sie den Bluetooth Modus am Radio ausgewählten haben, befindet sich im Pairing Modus unducht nach zu verbindenden Bluetooth-Geräten. Aktivieren Sie nun die Bluetooth-Funktion des zu verbindenden externen Gerätes (Naheres hierzu entnahme Sie auch der Bedienungsanleitung des zu verbindenden Gerätes). Suchen Sie in der Übersicht der verfügbaren Geräte nach „DABMAN i560 CD", wahlen Sie diese aus und stellen Sie die Verbindung her.
8.13.2 Medien via Bluetooth wiedergeben
Haben Sie, wie in Kapitel 8.15.1 beschreiben, eine Bluetooth-Verbindung hergestellt, können Sie auf dem externen Gerät gespeicherte Musikdateien über das Radio wiedergeben.
Hierzu gehen Sie wie folgt vor: Starten Sie die Wiedergabe der Musik auf dem externen Gerät, indem Sie die entsprechende Wiedergabefunktion
[MP3 Player usw.] einschalten bzw. wahlen Sie aus der jeweiligen Wiedergabeliste einen Titel aus und beginnen Sie mit der Wiedergabe.
Das Radio kann als Bluetooth Sender genutzt werden.
Damit ist es möglich, Audiosignale des Radios über Bluetooth an geeignete Bluetooth Empfangsgeräte zu übertragen.
[z.B. Bluetooth Kopfhörer.]
Um in den Bluetooth Sendebetrieb zu gelangen, gehen Sie wie folgt vor:
Stellen Sie sicher, dass das Bluetooth Empfangsgerät aktiviert und bereit ist.
Drücken Sie die Taste MENU am am Gerät oder auf der
Fernbedienung und wahlen Sie den Bluetooth Modus an.
Halten Sie im Bluetooth Modus die Taste MENU für ca. 2 Sekunden gedrückt.
Wechseln Sie in die Zeile Bluetooth Role.
Das Radioucht nun nach Bluetooth Empfangsgeräten.
Wahlen Sie das gewünschte Empfangsgerät aus der Bluetooth Seite aus.
Bestätigen Sie durch Druck auf den Drehregler.
Die Bluetooth Verbindung zu dem Empfangsgerät wird damit hergestellt.
HINWEIS!
Wenneine Bluetooth Verbindung zu einem Empfangsgerät hergestellt wurde, sind die Laufsprecher am Radio deaktiviert. Der Ton ist in dieser Einstellung nur am Bluetooth-Empfangsgerät zu horen.
8.14 Funktion der MODE Tasteändern.
Sowohl auf der Fernbedienung des Gerätes als auch am Gerät selbst befindet sich die Taste MODE, deren Funktion geändert werden kann.
Um die Funktion dieser Taste an ihre Bedürfnisse anzupassen, gehen Sieitte wie folgt vor:
Drücken Sie die Taste MENU auf der Fernbedienung oder am Gerät und wahlen Sie mit den Tasten oder dem Drehregler den Menüpunkt System aus. Bestätigen Sie die Auswahl mit der OK Taste der Fernbedienung oder durch Druck auf den Drehregler am Gerät.
Wahlen Sie den Punkt Tastenbelegung an und bestätigen Sie mit OK.
Bestätigten Sie MODE und wahlen die gewünschte Funktion aus, die bei Betätigung der MODE Taste aufgerufen werden soll.
Verlassen Sie das Menu über die Zurück Taste.
8.15. Cloud Musik
Mit dem DABMAN i560 CD konnen Sie besoin UKW, Internet- und DAB Radiostationen auch zahlreiche Internet Musik Streaming Dienste nutzen. Das Radio unterstützt die Angebote folgender Streaming Anbieter:
Amazon Music, Deezer Napster, Palco MP3, Qobuz, Soundmachine, TIDAL HIGHRESAUDIO*
[ Stand Drucklegung, Änderungen jederzeit möglich.]
Wenn Sie einen oder mehrere Streaming Dienste nutzen möchten, bestehtige Sie eine Registrierung beim jeweiligen Anbieter.
Nahere Informationen zur Anmeldung erhalten Sie auf der Homepage des jeweiligen Anbieters. Wahlen Sie ihren Musik Streaming Anbieter im Hauptmenü aus und bestätigten Sie mit OK.
8.15. Cloud Musik
Geben Sie die Zugangsdaten für ihren Account in der entsprechenden Maske ein. Haben Sie alle Daten korrekt angegeben, sollen den Sie direkten Zugriff auf den Musikdienst haben.
8.16. Bedienung über App
Mit der Applikation können die kompatibles Internetradioper Tablet oder Smartphone bedieren.
Die App ist sowohl für iOS als auch für Android Betriebssysteme geeignet. Hinweis:
These Beschreibung entspricht der App Stand 5/2022. Im Zuge von Software Aktualisierungen der Appkönnen sich Funktionen oder das Erscheindungsbildändern. Laden Sie sich dazu die Applikation aus dem Google Play Store® für Android® Betriebssysteme, oder über den iTunes Store für
iOS® Betriebssysteme herunter und installieren Sie die App auf Ihr Smartphone.
8.16. Bedienung über App
Starten Sie die Applikation.
Beim Starten der App erkennt diese automatisch das Radio, sofern these im selbst Netzwerk angemeldet ist. Das Hauptmenü der App ist strukturiert, wie das Menu des Radios.
Die verwendeten Icons der App sind mit den Symbolen des Menüs des Radios vergleichbar.
Tippen Sie auf das gefundene Radio, um das die App zu starten.
Touch Controller
Mit Hilfe des Touch Controllers konnen Sie durch Wischen nach rechts oder links/ oben oder unter verschiedenen Funktionen wie z.B. die Lautstärkeänderung oder Programmwahl steuern.
8.16. Bedienung über App
Favorite Sender aufrufen
Über diese Funktion konnen Sie ihre abgespeicherten Favoriten Radiosender aufrufen. Wahlen Sie aus der Liste einen gewündchten Radio Favoritensender aus. Radio-Favoritensender konnen Sie im
Radio, wie in der Bedienungsanleitung des Radios beschreiben, abspeichern.
Wiedergabe Funktion
Über diesen Button rufen Sie die aktuelle Wiedergabe auf. Hier können Sie Radiostationen über Internet, DAB+ oder FM auswahlen. Außen dem können Sie hier die Wiedergabelautstärke ändern.
Hier können Sie auch eine Aufnahme auf einen USB Datenträger starten.
Neben dem eingeschalteten Radiosender werden zusammen vom Radiosender übertragene Informationen des aktuell laufenden Programms angezeigt.
8.16. Bedienung über App
Fernbedienung
Mit der Funktion Fernbedienung besteht die Möglichkeit, das Radio mit einer virtuellen Fernbedienung zu steuern.
Tippen Sie dazu im unteren Bereich das Fernbedienungssymbol an.
Alle Funktionen des Radios können Sie nun mit Hilfe der virtuellen Fernbedienung steuern.
Betriebsart umschalten
Über这点es Feld konnen Sie die
verschiedenen Betriebsarten des Radios auswahlen.
Die Auswahlmöglichkeiten der
Betriebsarten hangen von den Funktionen des verbundenen Radios ab.
SYMPTOM MÖGLICHE URSACHE & ABHILFE
Keine Displayanzeige, Radio reagiert nicht auf Bedienung
Stellen Sie die Stromverbindung über das im Lieferumfang enthaltene Netzteil her.
Bedierung über
Fernbedienung ist nicht möglich
Batterie leer oder nicht korrekt eingesetzt.itte uberprüfen Sie,ob die Batterie in der richtigen Richtung eingesetzt sind. Richten Sie die Fernbedienung auf das Gerat.
DAB+ Empfang gestört
Keine Sender vorhanden
Führer Sie einen Suchlauf durch.
Antenne nicht vollständigausgezogen.
Verändern Sie den Standort des Radios (ggf. erh as Fenster),
führer Sie erneut einen Suchlauf durch.
Radioprogramme nur mit Aussetzern zu horen
Wechseln Sie den Standort des Radios.
UKW Empfang gestört
Antenne nicht vollständig ausgezogen
Ziehen Sie die Teleskopantenne auf die volle Länge aus. Wechseln Sie den Standort des Radios
SYMPTOM MÖGLICHE URSACHE & ABHILFE
AUX Wiedergabe Funktioniert nicht
DABMAN i560 CD ist im falschen Modus Wechseln Sie zum Modus "AUX"
Kabelverbindung fehlerhaft Überprüfe Sie die Kabelverbindung zwischen
DABMAN i560 CD und externem Gerät
Schlechte Audioqualitat bei der Wiedergabe von Musik
Datei mit geringer Bitrate. Überprüfen Sie die Audiodatei.
Tipp: Bei MP3 Dateien sollen die Bitrate 192Kbit/s oder higher sein.
Lautstärke zu gering
Überprüfen Sie die Lautstärkeeinstellung am i560 CD. Überprüfen Sie die Lautstärkeeinstellung des gekoppelten Gerätes, von dem Sie die Musik abspielen.
Netzwerkverbindung kann nicht aufgebaut werden
Überprüfen Sie die W-LAN Funktion Aktivieren Sie die DHCP Funktion des Routers, an dem das Radio angemeldet werden soll. Eventuell ist eine Firewall im Netzwerk aktiv.
SYMPTOM MÖGLICHE URSACHE & ABHILFE
W-LAN Verbindung kann nicht aufgebaut werden
Überprüfen Sie die Verfügbarkeit von W-LAN Netzwerken. Verringern Sie den Abstand zwischen W-LAN Router und dem Radio.
Stellen Sie sicher, dass Sie das richtige WEP/WPA Password bei der Anmeldung an einen W-LAN Router verwenden.
Keine Internet-Radiosender verfügbar
Überprüfen Sie die Zugangspunkte des Netzwerks und kontrollieren Sie, ob noch eine Netzwerkverbindung besteht.
Schalten Sie ggf. auf einen anderen Internet-Radiosender um zu überprüfen, ob die Netzwerkverbindung noch Funktioniert.
Der Radiosender ist momentan nicht verfügbar.
Der Link des Senders wurde geändert oder überträgt momentan nicht mehr.
USB Datenträger wird nicht erkannt
Stellen Sie sicher, dass der USB Datenträger FAT32 formatiert ist.
Das Gerät gibt keinen Ton aus. Alle anderen Funktionen OK
Kopfhörer im Gerät eingeisteckt.
Ziehen Sie den Kopfhörer ab.
SYMPTOM MÖGLICHE URSACHE & ABHILFE
Die CD wird nicht wiedergegeben oder springt bei der Wiedergabe.
Das Gerät befindet sich nicht im CD-Modus. Falsche CD eingelegt.
Das CD-Fach ist nicht geschlossen. Schließen Sie das CD-Fach.
Die CD ist falsch eingelegt. Legen Sie die CD mit der beschriften Seite nach oben ein.
Die CD ist verschmutzt oder defekt. Reinigen Sie die CD, verwenden Sie eine andere CD. Im CD-Fach hat sich Feuchtigkeit niedergeschlagen.
Entnahmen Sie die CD und setzen Sie das CD-Fach ca. 1 Stunde zum Trocknen offen stehen.
EsisteinStorrauschenzuhoren
In der Höhe des Geräts sendet ein Mobiltelefon oder ein anderes Gerät störende Radiowellen aus. Entfernen Sie das Mobiltelefon oder das Gerät aus der Umgebung des DABMAN i560 CD.
Bei Nichtverwendung,ziehen Sieitte das Netzteil aus der Steckdose,
trennen Sie die Zuleitung des Netzteils vom Radio ab und bewahren Sie das Gerat an einem trockenen, vor Staub geschutzten Ort auf.
Bei langerer Nichtbenutzung muss die Batterie aus der Fernbedienung
entnommen werden.
11. MARKENHINWEISE
Google Play Store® und Android® sind eingetragene Warenzeichen der Google Inc.
itunes Store ist eine Dienstleistungsmarke von Apple Inc.
iOS® ist ein eingetragenes Warenzeichen von Cisco in den USA und anderen Ländern und wird unterm Lizenz verwendet.
Andere hier erwähnte Produkt- und Firmennamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.
12. ENTSORGUNG
12.1. Entsorgung der Verpackung
Die Verpackung Ihres Gerätes besteht ausschließlich aus niederverwertbaren Materialien.
Bitte führen Sie diese entsprechend sortiert wieder dem "Dualen System" zu.
12.2. Entsorgung des Gerätes
Das rechts abgebildete Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass diesen Gerät der Richtlinie 2012 / 19 / EU unterliegt. Diese Richtlinie besagt, dass Sied eines Gerät am Ende seiner Nutzungszeit nicht mit dem
normalen Hausmüll entsorgen)dürfen,sondern in speziell eingerichteten Sammelstellen,Wertstoffhöfen oder Entsorgungsbetrieben abgeben,müssen. These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Weitere Informationen erhalten Sie bei Ihrlem lokalen Entsorger oder der Stadt- bzw.Gemeindeverwaltung.
12.3. Entsorgung von Batterien
Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden. Das rechts abgebildete Symbol bedeutet, dass Sie als Verbraucher verpflichtet sind, alle Batterien und Akkus einer gesonderten Entsorgung zuzuführen. Entsprechende Sammelbehälter stehen im Fachhandel und zahlreichen öffentlichen Einrichtungen b
Informationen zur Entsorgung alter Batterien und Akkus erhalten Sie zusätzlich auch bei Entsorgungsfachbetrieben, Stadt- und Gemeindeverwaltungen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltone bedeutet, dass die Batterie/ der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthalt.
13. TECHNISCHE DATEN
| INTERNETRADIO | |
| Chipsatz | Nicent ca. 10.000 Internetradiostationen verfügbar MP3 (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) |
| Audiodecs | AAC/AAC+ (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) WMA (Bitrate bis 320 Kbits/s, sample rate bis zu 48 KHz) UPnP/ DLNA komatibel IEEE 802.11b/g |
| Wi-Fi | WPA/WPA2/WEP [64/128 bit key] |
| DAB/DAB+/FM | |
| DAB | Empfindlichkeit bis -100dBm |
| DAB+ | Empfindlichkeit bis -101dBm |
| FM | Empfindlichkeit bis -100dBm |
| Decoding | |
| Empfangsbereich | DAB Band III 174 MHz- 240 MHz FM 74 MHz - 108.1 Mhz |
NETZWERK
Kommunikationsschnittstellen WiFi IEEE 802.11b/g/n wireless;
Sendeleistung WiFi: <20dBm;
Bluetooth: Max. 8dBm
W-LAN
Verschlussung WEP, WPA, WPA2 [PSK], WPS
ANSCHLUSSE
Vorderseite
Rückseite
USB-Buchse [USB 2.0] Max. 1 A
Ladestrom
3,5mm Klinke Kopfhöreranschluss
1 x Analoger Audio-Ausgang Cinch L+R
+ Subwoofer
2 x Analoger Audio-Eingang Cinch L+R
1 x Coaxial digital elektrischer
Audioausgang
1 x Optischer digitaler Audioausgang
1 x Coaxial digital elektrischer
Audioeingang
1 x Optischer digitaler Audioeingang#
1 x DC Eingang für Stromversorgung
(5,5 mm)
1 x Lautsprecherausgang Stereo R/L
1 x DAB+/UKW Antenneneingang
1 x Antenneneingang WiFi
1x Antenneneingang Bluetooth
1x HDMI ARC Eingang
1x RJ45 LAN Anschluss
13. TECHNISCHE DATEN
SPANNUNGSVERSORUNG
STROMAUFNAHME
| Hersteller | SHENZHEN SOY TECHNOLOGY CO., LTD. |
| Modell Nummer | SOY-1800360-327-II-A |
| Eingangsspannung | AC 100 - 240 V |
| Eingangs Frequenz | 50Hz-60Hz |
| Ausgangsstrom | 18V DC |
| Ausgangsleistung | 3,6A |
| Durchschnittliche Effizienz im Betrieb | 64,8W |
| Leistungsaufnahme bei Nullast | ≤ 0,21W |
MASSE UND GEWICHT
| Betrieb | Max. W |
| Standby | < 1 W |
BATTERIE FERNBEDIENUNG
| Abmessungen BxHxT (mm) | 430 x 80 x 355 |
| Gewicht | 3,9 kg |
Typ CR 2025
14. SERVICE UND SUPPORT
Sehr geehrte Kundin, Sehr geehrter Kunde!
Vielen Dank für die Wahl eines Produktes aus unserem Hause. Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständigen Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.
Die Gewährleistungszeit für den DABMAN i560 CD entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Wir bieten Ohnen ebenfls unseren Telefonischen HOTLINE-Service mit einer professionellen Hilfe an.
In unserem Servicebereich stehen Ohnen professionelle Fachkräfte Rede und Antwort. Hier konnen Sie alle Fragen stellen, die Sie bezüglich der IMPERIAL Produkte haben, sowie Tipps zur Lokalisierung einer möglichen Fehlerursache erhalten.
Unsere Techniker stehen Ohnen von Montag - Freitag von 8.00 Uhr bis 16.45 Uhr unter folgender Rufnummer zur Verfügung:
02676/9520101
oder per Mail unter: service@telestar.de
Falls Ihnen an der Service Hotline nicht weitergeholfen werden kann, schicken Sie ihren DABMAN i560 CD, möglichst in der original Verpackung, aber unbedingt transportsicher verpackt, an folgende Adresse:
TELESTAR-DIGITALGmbH
Service Center
Am Weiher 14 (Industriegebiet)
56766 Ulmen
CE
Ihr Gerätträgt das CE-Zeichen und erfüllt alle erforderlichen
EU-Normen.Hiermit erklart die TELESTAR DIGITAL GmbH, dass sich das
Gerät IMPERIAL DABMAN i560 CD in Übereinstimmung mit den grundlagen
den Anforderungen und den übrigen einschlagigen Bestimmungen
der EMV Richtlinie 2014/30/EU der RoHS Richtlinie 2011/65/EG, der
Niederspannungsrichtlinie 2006/95/EG, der R&TTE Richtlinie 1999/5/EG
sowie der ErP Richtlinie 1275/2008/EG befindet.
Die Konformitätserklarung für diesen Produkt erhalten Sie auf:
http://www.telestar.de/de_DE/Konformitaetserklaerung/352-
529/?productID=23899
Alle in dieser Bedienungsanleitung angegebenen technischen Daten und
beschreibenen Funktionen entsprechen dem Stand der Drucklegung und
küssen sich ohne vorherige Ankündigungändern.
Für Druckfehler und Irrtümer übernehmen wir keine Haftung.
Abschrift und Vervielfaltigung nur mit ausdrücklicher Genehmigung der
TELESTAR-DIGITAL GmbH gestattet. © TELESTAR 2022
NOTIZEN
NOTIZEN
imperial
DABMAN i560 CD
User manual
7.2.10. Software update
http://www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=23899
Am Weiher 14 (Industriegebiet)
56766 Ulmen
CE
F
Am Weiher 14 (Industriegebiet)
56766 Ulmen
CE
http://www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=23899
2.6. Apparaat gegen defecten beschermen
OPMERKING!
Analoge audio-uitgang rechts/links
Analoge audio-ingang rechts/links
28 Analoge audio-ingang rechts/links
31 Elektrische digitale SPDIF-ingang
6. EERSTE INGEBRUIKNAME
6. EERSTE INGEBRUIKNAME
6.5.menutaal
6. EERSTE INGEBRUIKNAME
6.7.GMT-tijdzone
6. EERSTE INGEBRUIKNAME
6.9. Stand-by-modus
6. EERSTE INGEBRUIKNAME
6.10. Locatie
6. EERSTE INGEBRUIKNAME
7.2.8. Achtergrundverlichting
Netwerkverbinding kommt nicht tot stand
Wifi-verbinding kommt nicht tot stand
13. TECHNISCHE GEGEVENS
| INTERNETRADIO | |
| Chipset | Nicent ong. 10.000 internetradiostations beschi- kbaar |
| Audiocodecs | MP3 [bitrate tot 320 Kbits/s, sample rate tot 48 KHz] AAC/AAC+ (bitrate tot 320 Kbits/s, sample rate tot 48 KHz) WMA [bitrate tot 320 Kbits/s, sample rate tot 48 KHz] UPnP/ DLNA-compatible |
| Wifi | IEEE 802.11b/g WPA/WPA2/WEP (64/128 bit key) |
| DAB/DAB+/FM | |
| DAB | Gevoeligheid tot -100dBm |
| DAB+ | Gevoeligheid tot -101dBm |
| FM | Gevoeligheid tot -100dBm |
| Decoding | |
| Ontvangstbereik | DAB-band III 174 MHz - 240 MHz FM 74 MHz - 108.1 Mhz |
13. TECHNISCHE GEGEVENS
NETWORK
Communicatie-interfaces WiFi IEEE 802.11b/g/n wireless;
13. TECHNISCHE GEGEVENS
AANSLUITINGEN
Voorkant
USB-aansluiting [USB 2.0] max. 1 A
laadstroom
Achterkant
13. TECHNISCHE GEGEVENS
VOEDING
AFMETINGEN EN GEWICHT
| Afmetingen BxHxD (mm) | 430 x 80 x 355 |
| Gewicht | 3,9 kg |
BATTERIJ AFSTANDBEDIENING
Type CR 2025
14. SERVICE EN SUPPORT
Beste klant!
Am Weiher 14 (Industriegebiet)
56766 Ulmen
CE
NL
http://www.telestar.de/de_DE/Konformitaetserklaerung/352-529/?productID=23899
