| Eigenschaften | Details |
|---|---|
| Produkttyp | Laubbläser |
| Antrieb | 4-Takt-Benzinmotor |
| Leistung | 2,6 kW |
| Luftdurchsatz | 750 m8/h |
| Luftgeschwindigkeit | 70 m/s |
| Gewicht | 10,2 kg |
| Tankinhalt | 1,5 L |
| Schallpegel | 104 dB(A) |
| Verwendung | Ideal zur Reinigung von Gärten und Außenbereichen |
| Wartung | Regelmäßige Überprüfung des Luftfilters und des Öls |
| Sicherheit | Tragen von Gehörschutz empfohlen |
| Garantie | 2 Jahre |
Häufig gestellte Fragen - BR 450 C STIHL
Benutzerfragen zu BR 450 C STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bläser kostenlos im PDF-Format! Finden Sie Ihr Handbuch BR 450 C - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BR 450 C von der Marke STIHL.
BEDIENUNGSANLEITUNG BR 450 C STIHL
2-21 Gebrauchsanleitung
21-43 Notice d'emploi
43-64 Handleiding
64-85 Istruzioni d'uso
Inhaltsverzeichnis
1 Zu dieser Gebrauchsanleitung. 2
2 Sicherheitshinweise und Arbeitstechnik.....2
3 Gerat komplettieren 6

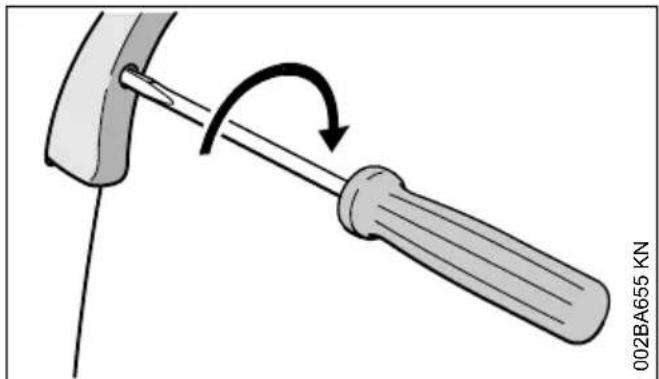

4 Gaszug einstellen 9

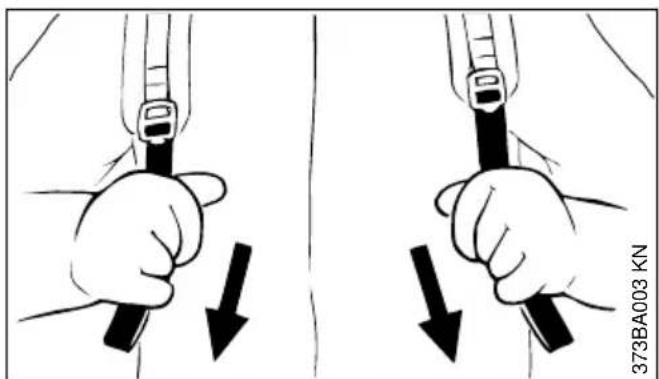

5 Traggurt anlagen. 9
6 Kraftstoff. 9
7 Kraftstoff einfluen 10
8 Zur Information vor dem Starten 11
9 Motor starten / abstellen 11
10 Betriebshinweise 14

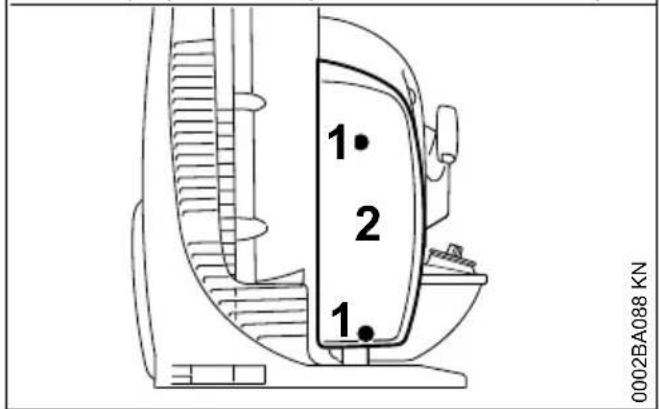

11 Luftfilter ersetzen. 14

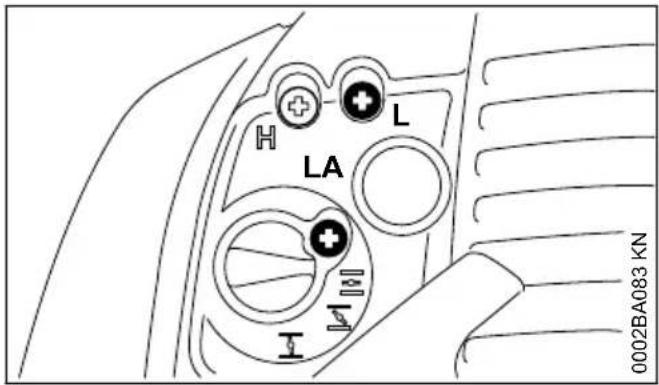

12 Vergaser einstellen 15

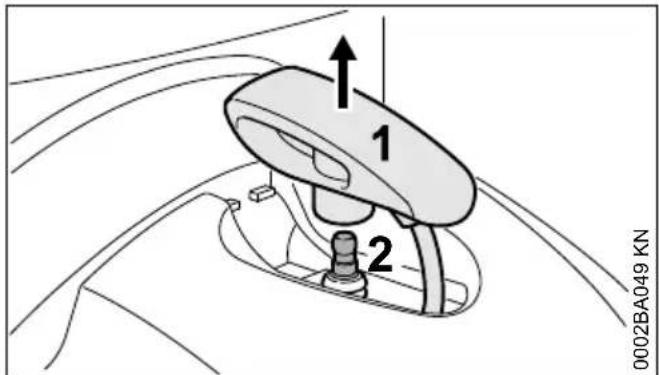

13 Zündkerze 16
14 Motorlaufverhalten 16
15 Gerä aufbewahren. 16
16 Wartungs- und Pflegehinweise 17
17 Verschleib minimieren und Schaden vermeiden 18

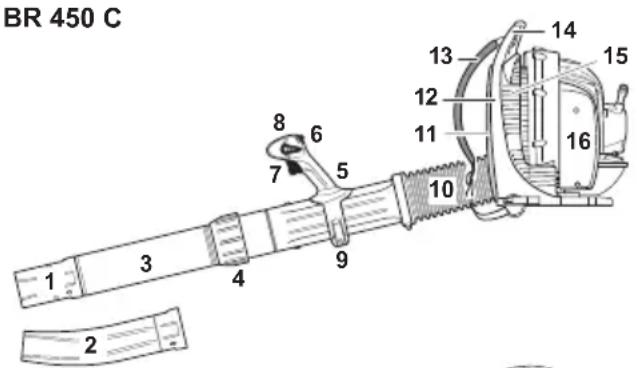

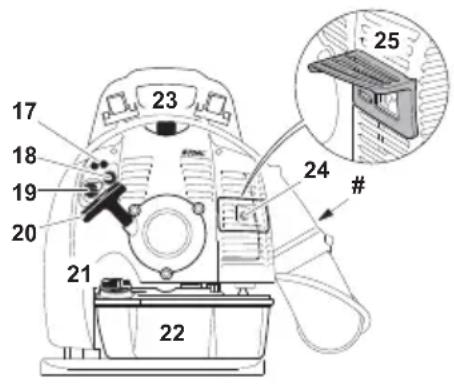

18 Wichtige Bauteile 18
19 Technische Daten. 19
20 Reparaturhinweise 20
21 Entsorgung. 20
22 EU-Konformitätserklarung. 20
23 Anschriften 21
1 Zu dieser Gebrauchsanleitung
1.1 Kennzeichnung von Textabschnitten
WARNING
Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschaufen.
HINWEIS
Warning vor Beschädigung des Gerätes oder einzelner Bauteile.
1.2 Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung sümttlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.
1.3 Bildsymbole
Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung konnen fol-gende Bildsymbole am Gerät angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl
Kraftstoffhandpumperbetätigen
Elektrostart betätigen
2 Sicherheitshinweise und Arbeitsstechnik
Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit einem Motorgerät möglich.
Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksamlesen und für späteren Gebrauch safer aufbewahren. Nichtbeachtend der Gebrauchsanleitung kann lebensgeführlich sein.
Länderbezogene Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.
Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklärten lessen, wie man damit sicher umgeht - oder an einem Fachlehrgang teilnehmer.
Minderjährige)durfen nicht mit dem Gerat arbeiten -ausgenommen Jugendliche uber 16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fern halten.
Wird das Gerät nicht benutzt, muss es so abgestellt werden, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern.
Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.
Gerät nur an Personen weiter geben oder ausleihen, die mit diesen Modell und seiner Handhabung vertraut sind - stets die Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Geräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.
Gerät nur dann in Betriebnehmen, wenn alle Bauteile unbeschädigt sind.
Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.
2.1 Zubehör und Ersatzteile
Nur solche Teile oder Zubehore anbauen, die von STIHL für diesen Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehore verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.
STIHL empfeihlt STIHL Original Teile und Zube-hör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.
Keine Änderungen am Gerät vornehmen - die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbauergeite auftreten, schließ STIHJ jeder Haftung aus.
2.2 Körperliche Eignung
Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in gutter Verfassung sein.
Wer sich aus gesundheitlichen Gründen nicht anstrengen darauf, sollte einen Arzt Fragen, ob die Arbeit mit einem Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die Zündanlage these Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht vollig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfeht STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen, oder Drogenarf nicht mit dem Gerat gearbeitet werden.
2.3 Bestimmungsgemäß Verwendung
Das Blasgerät erhögt eine Beseitigung von Laub, Gras, Papier und Ähnlichem, z. B. in Gartenanlagen, Sportstadien, Parkplatzen oder Ein
fahrten. Es ist auch geeignet zum Freiblasen von Pirschpfaden im Forst.
Keine gesundheitsgeführende Materialien blasen.
Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfallen oder Schäden am Gerät führen. Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfallen oder Schäden am Gerät führen.
2.4 Bekleidung und Ausrüstung
Vorschrifsmäßige Bekleidung und Ausrüstung tragen
Die Kleidung muss zweckmäßig sein undarf nichtbehindern.Eng anlie-gende Kleidung,Kombianzug,keinen Arbeitsmantel.
Keine Kleidung mit loseN Kordeln, Schnurren und Bändern, keinen Schal,keine Krawatte,keinen Schmuck tragen, die in die Luftansaugöffnung seitlich und unter an der Maschine gelangen konnen. Lange Haare so zusammenbinden und so sichern,dassie sich oberhalb der Schultern befinden und nicht in die Maschine hineingezogen werden konnen.
Feste Schuhe mit griffiger, rutschfester Sohle trag.
WARNING
Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 trag. Auf richtig Sitz der Schutzbrille achten.
"Persönlichen" Schallschutz tragen - z. B. Gehorschutzkapseln.
STIHL bietet ein umfangreiches Programm an personlicher Schutzausstattung an.
2.5 Gerat transportieren
Immer den Motor abstellen.
Beim Transport in Fahrzeugen:
Gerat gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern
2.6 Tanken
Benzin ist extrem leicht entzündlich von offenem Feuer Abstand halten - keine Kraftstoffe versuschütten - nicht rauchen.
Vor dem Tanken Motor abstellen.
deutsch 2 Sicherheitshinweise und Arbeitstechnik
Nicht tanken, solange der Motor noch heißt ist - Kraftstoff kann überlaufen - Brandgefahr!
Gerät vor dem Betanken vom Rücken absetzen. Nur betanken, wenn es auf dem Boden stehen.
Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.
Tanken nur an gut belufteten Orten. Wurde Kraftstoff verschüttet, Gerät sofort säubern - keinen Kraftstoff an die Kleidung kommt lassen, sonst einzeln.
Auf Undichtigkeiten achen! Wenn Kraftstoff ausläuft, Motor nicht starten - Lebensgefahr durch Verbrennungen!

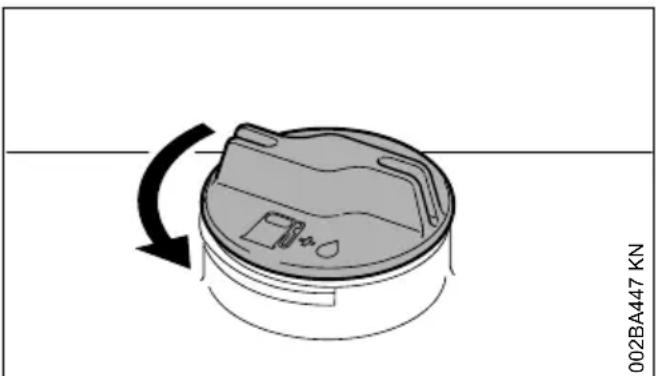

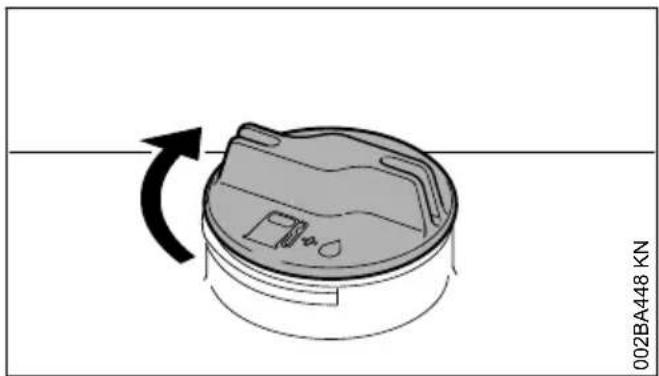

Schraub-Tankverschluss
Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.
Dadurch wird das Risiko verringgert, dass sich der Tankverschluss durch die Vibration des Motors lost und Kraftstoff austritt.
2.7 Vor dem Starten
Gerät auf betriebssicheren Zustand überprüfen - entsprechende Kapitel in der Gebrauchsanleitung beachten:
Kraftstoffsystem auf Dichtheit prüfen, besonder die sightbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten - Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen halten
-GashebelmustleichtgangigseinundvonselbstindieLeerlaufstellungzurückfedern

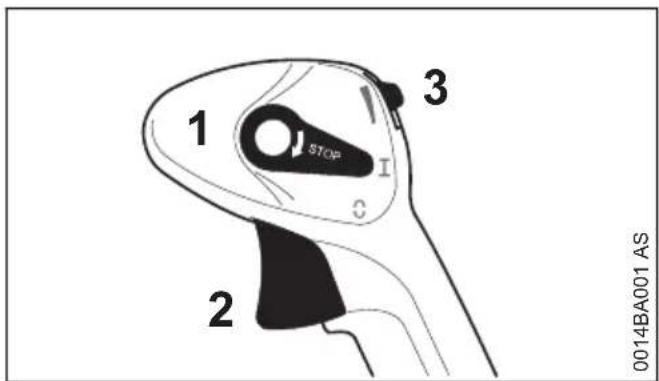

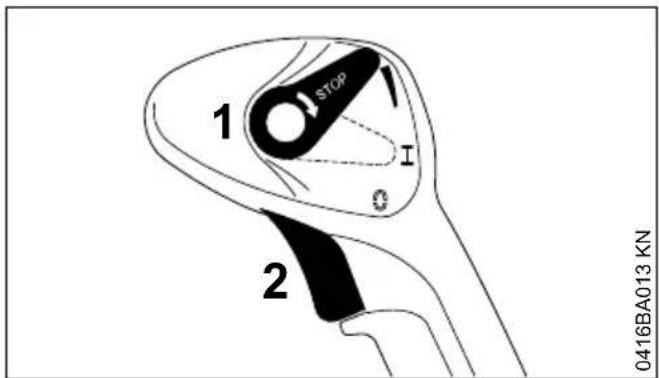

- Stellhebel muss sich leicht auf STOP bzw. 0 betätigten halten
- Blasanlage muss vorschrifsmäßig montiert sein
- Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes
- Festsitz des Zündleitungssteckers prufen - bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können - Brandgefahr!
- Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
- Zustand des Geblasegehauses prufen
- Zustand der Traggurte und des Traggestells prufen - beschädigte oder verschlissene Traggurte ersetzen
Verschleib am Geblasegehause (Anrisse, Ausbrüche) kann zur Verletzungsgefahr durch austretende Fremdkörper führen. Bei Beschädigungen am Geblasegehause Fachhändler aufsuchen - STIHL empfeht den STIHL Fachhändler
Das Gerätarf nur in betriebssicherem Zustand betreiben werden -Unfallgefahr!
Für den Notfall: Schnelles Öffnen des Verschlusses am Hüftgurt, Lockern der Schultergurte und Absetzen des Gerätes vom Rücken über.

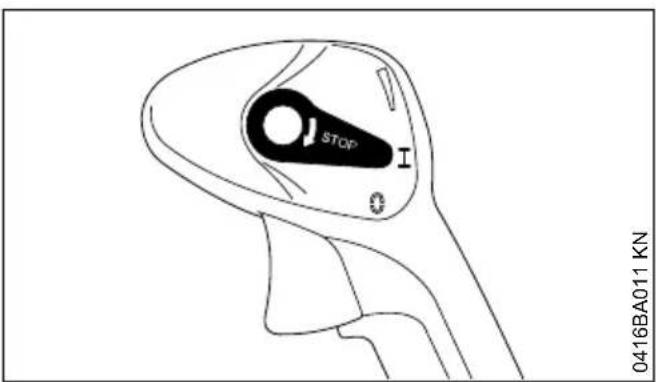

2.8 Motor starten
Mindestens 3 Meter vom Ort des Tankens entfernt und nicht im geschlossenen Raum.
Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulle - auch nicht beim Starten.
Motor nicht aus der Hand anwerfen - Starten wie in der Gebrauchsanleitung beschrieben.

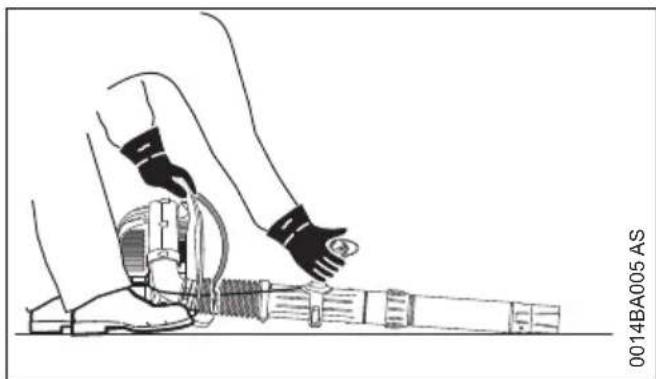

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Gerät sicher festhalten.
Nach dem Anspringen des Motors konnen durch den anschwellenden Luftstrom Gegenstände (z. B. Steine) hochgeschleudert werden.
2.9 Wahrend der Arbeit

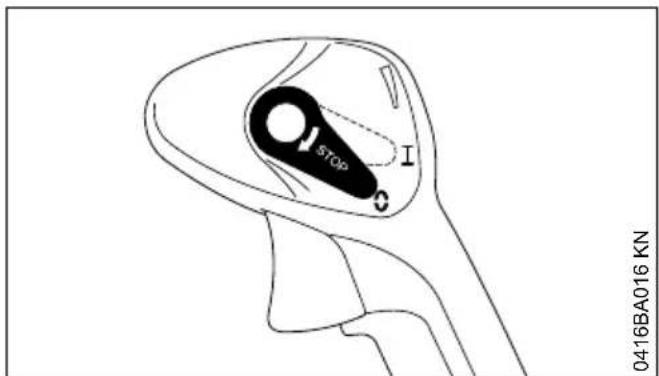

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen - Stellhebel auf STOP bzw. 0 stellen.
Im Umkreis von 15 m damit sich keine weitere Person aufhalten - durch weggeschleuderte Gegenstände Verletzungsgefahr!
Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten - Gefahr der Sach-beschädigung!
Niemals in die Richtung von Personen oder Tieren blasen - das Gerät kann keine Gegenstände mit großer Geschwindigkeit hochschleudern - Verletzungsgefahr!
Beim Blasen (im freien Gelände und in Garten) auf Kleintiere achten, um diese nicht zu gefährden.
Gerät niemals unbeaufsichtigt laufen halten.
2 Sicherheitshinweise und Arbeitstechnik deutsche
Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gélände - Rutschgefahr!
Auf Hindernisse achten: Unrat, Baumstumpfe, Wurzeln, Graben - Stolpergefahr!
Nicht auf einer Leiter, nicht auf unstabilen Standorten arbeiten.
Bei angelegtem Gehorschutz ist erhöhte Achtsamkeit und Umsicht erforderlich - das Wahrnehmen von warnenden Gerauschen (Schreie, Signtone u. a.) ist eingeschränkt.
Ruhig und überlegt arbeiten - nur bei gute Licht- und Sightverhältnissen. Umsichtig arbeiten, andere nicht gefährden.
Rechtzeitig Arbeitspausen einlagen, um Mädigkeit und Erschöpfung vorzubeugen - Unfallgefahr!
Das Motorgerät erzeugt gifting Abgase, sobald der Motor lauft. Diese Gase konnen geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belufteten Räumen mit dem Gerät arbeiten - auch nicht mit Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftausstausch sorgen - Lebensgefahr durch Vergütung!
Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen - diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden - Unfallgefahr!
Nicht rauchen bei der Benutzung und in der naheren Umgebung des Gerätes - Brandgefahr! Aus dem Kraftstoffsystem konnen entzündliche Benzindämpfe entweichen.
Bei Staubentwicklung immer Staubschutzmaske tragen.
Motorgerät larm- und abgasarm betreiben - Motor nicht unnötig laufen halten, Gasgeben nur beim Arbeitsen.
Gerät nach der Arbeit auf ebenen, nicht brennbaren Untergrund abstellen. Nicht in der Nähe vonleitung entflammbaren Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) abstellen - Brandgefahr!
Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prufen - siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoff-Systems und die Funktionstüchtigkeit der Sicherheitsinrichtungen prufen. Nicht betriebssicheres Gerät auf keinen Fall wider benutzen. Im Zwei-felsfall Fachhandler aufsuchen.

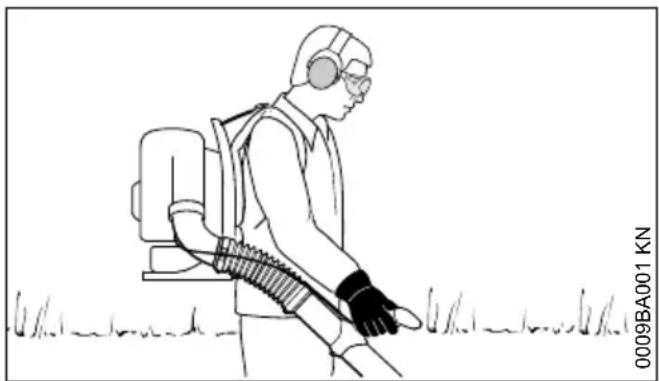

2.10 Blasgerat anwenden

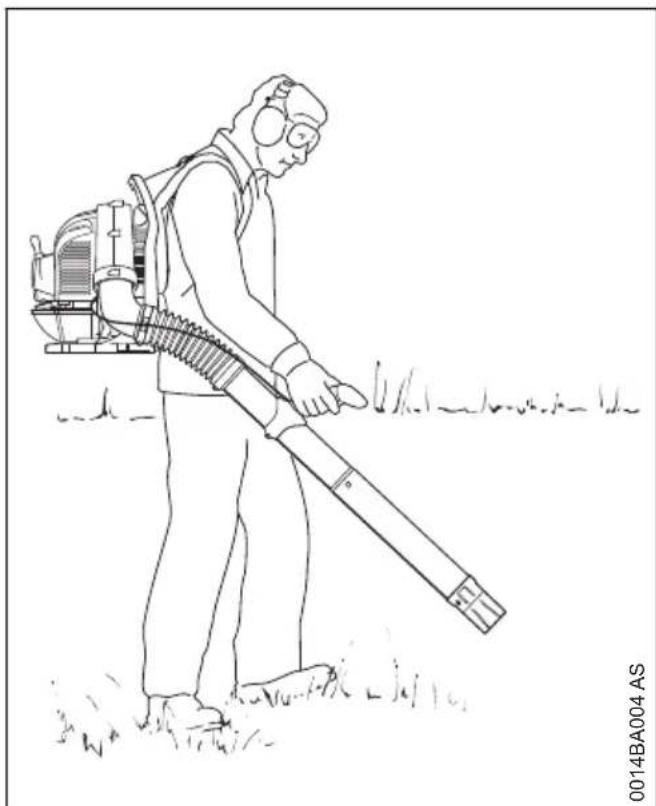

Das Gerät wird auf dem Rücken getragen. Die rechte Hand führt das Blasrohr am Bedienungsgriff.
Nur langsam vorwärts schreitend arbeiten - Austrittsbereich des Blasrohres stets beobachten nicht ruckwärts gehen - Stolpergefahr!
Motor abschalten, bevor das Gerät vom Rücken abgesetzt wird.
2.11 Arbeitsstechnik
Zur Minimierung der Blaszeit Rechen und Besen benutzen, um Schmutzteilchen vor dem Blasen zu lockern.
- Bei Bedarf frei zu blasende Oberfläche befeuchten, um starke Staubentwicklung zu vermeiden
- Schmutzteilchen nicht auf Menschen, besonders Kinder, Haustiere, in Richtung offener Fenster oder frisch gewaschener Kraftfahrzeuge blasen. Schmutzteilchen vorsichtig weg blasen
- Zusammengeblasenen Schmutz in Mülleimern entfernen, nicht auf Nachbargrundstücke blasen
- Motorgeräte nur zu vernünftigen Zeiten betrieben - nicht früh am Morgen, später in der Nacht oder während der Mittagsruhe, wenn Leute gestört werden konnten. An örtlich vorgegebene Zeiten halten
deutsch 3 Gerät komplettieren
- Blasgeräte mit der zur Erfüllung der Arbeitsaufgabe niedrigst möglichen Motordrehzahl betreiben
Ausrüstung vor dem Betrieb prufen, besonder den Schalldämpfer, Luftansaugöffnungen und Luftfilter
2.12 Vibrationen
Längere Benutzungsdauer des Motorerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlangert durch:
- warme Hande
- Pausen
Die Benutzungsdauer wird verkurzt durch:
- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: Häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Gröbe der Greifkräfte (festes Zugreifen behinder die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung des Motorgerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribeln) wird eine medizinische Untersuchung empfohlen.
2.13 Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführren, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführren halten.
STIHL empfehl't Wartungsarbeiten und Reparaturn nur beim STIHL Fachhändler durchführren zu halten. STIHL Fachhändern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schaden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
STIHL empfeihlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung immer Motor abstellen -Verletzungsgefahr! - Ausnahme: Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen - Brandgefahr durch Zündfunken außerhalb des Zylinders!
Motorgerät nicht in der Höhe von offenem Feuer warten und aufbewahren.
Tankverschluss regelmäßig auf Dichteit prüfen.
Nur einwandfrei, von STIHL freigegebene Zündkerze - siehe "Technische Daten" - verwenden.
Zündkabel prufen (einwandfreie Isolation, fester Anschluss).
Schalldämpfer auf einwandfrei den Zustand prufen.
Nicht mit defektem oder ohne Schalldämpfer arbeiten - Brandgefahr! - Gehörschäden!
Heißen Schalldampfer nicht berühren - Verbrennungsgefahr!
Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten - Antivibrationselemente regelmäßig kontrollieren.
Motor abstellen zum Beseitigen von Störungen.
3 Gerät komplettieren

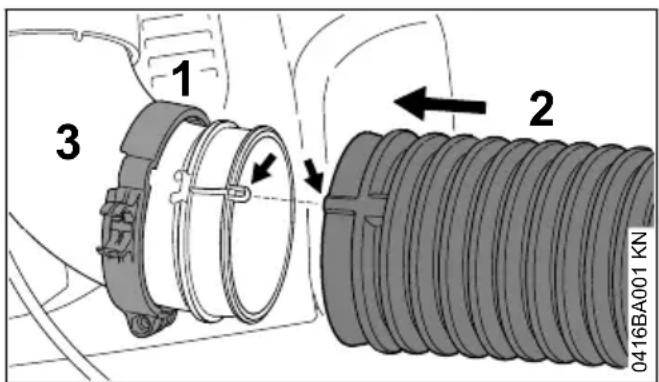

3.1 Schlauchschellen und Faltenschlauch montieren
Schlauchschelle (1) (mit Haltenut für Gaszug) mit Positionsmarkierungen nach links weisend auf den Krümmer (3) schieben
Faltenschlauch (2) über den Krümer (3) schieren

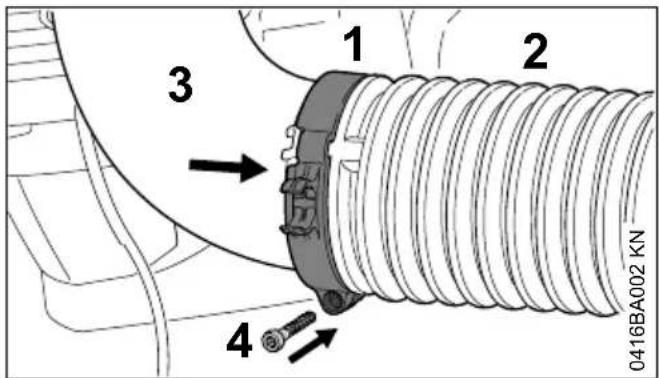

Schlauchschelle (1) auf den Faltenschlauch (2) schieben
- Positionsmarkierungen von Schlauch-schelle (1) und Krümer (3) zur Deckung brin-gen - Schraubauge zeigt nach unten
Schlauchschelle (1) mit Schraube (4) befestigen

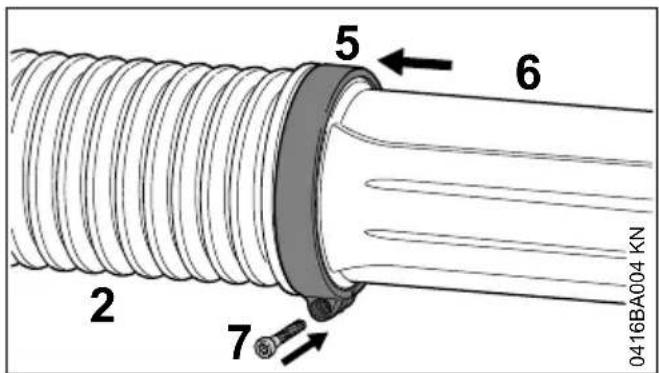

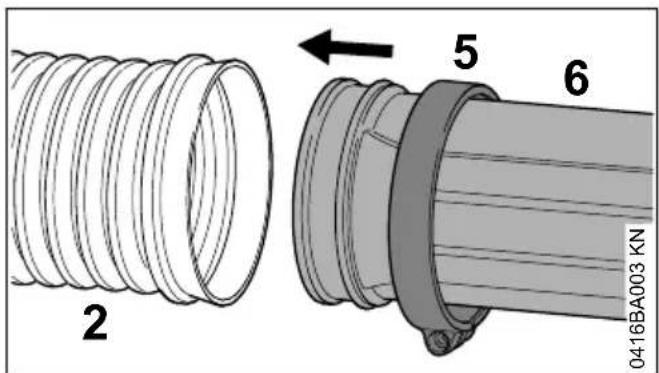

Schlauchschelle (5) (ohne Haltenut für Gaszug) mit Positionsmarkierungen nach rechts weisend auf das Blasrohr (6) schiben
Blasrohr (6) in Faltenschlauch (2) schiebern
Schlauchschelle (5) auf den Faltenschlauch (2) schieben
Schlauchschelle (5) und Blasrohr (6) austrichen - wie im Bild
Schlauchschelle (5) mit Schraube (7) befestigen

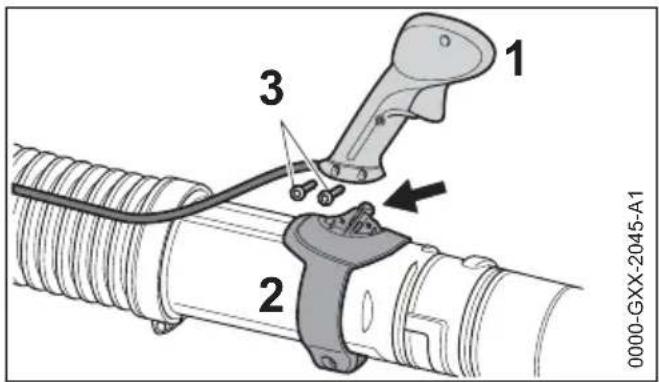

3.2 Bedienungsgriff montieren
Bedienungsgriff (1) auf die Aufnahme (2) stecken
Schrauben (3) eindrehen und anziehen

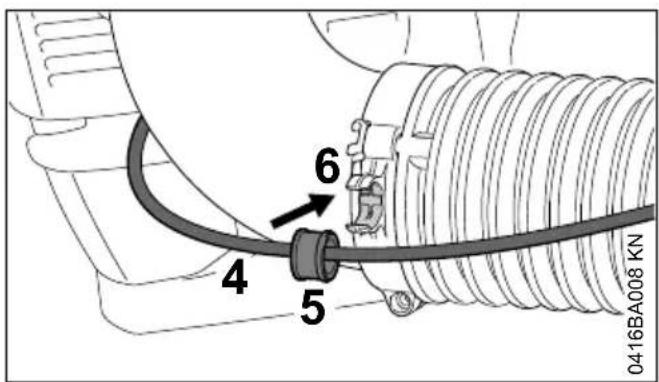

Gaszug (4) mit Hulse (5) in Schlauch-schelle (6) einrasten

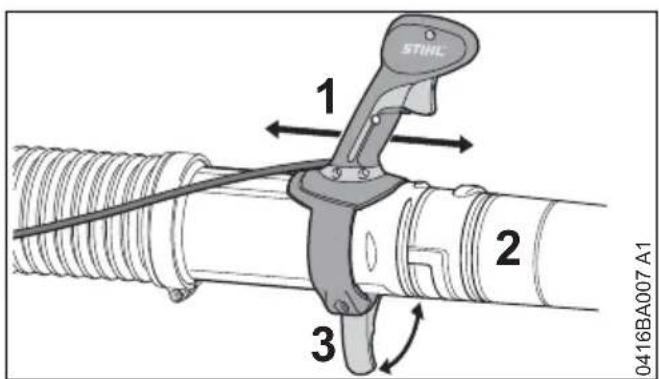

3.3 Bedienungsgriff einstellen
Spannhebel (3) öffnen
Bedienungsgriff (1) in Längsrichtung auf dem Blasrohr (2) verschiben und auf Armlänge einstellen
Spannhebel (3) schlieben
deutsch 3 Gerät komplettieren

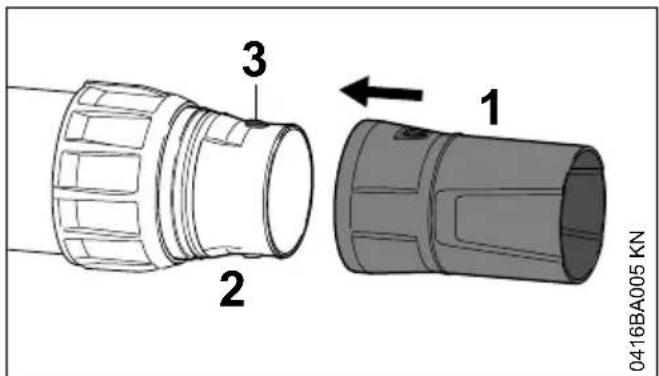

3.4 Duse anbauen (BR 700)
Düse (1) auf Blasrohr (2) schiebern und in Zapfen (3) einrasten
Düse (1) in Pfeilrichtung drehen, bis Zapfen (3) verdeckt sind
Düse (1) vom Blasrohr (2) abziehen

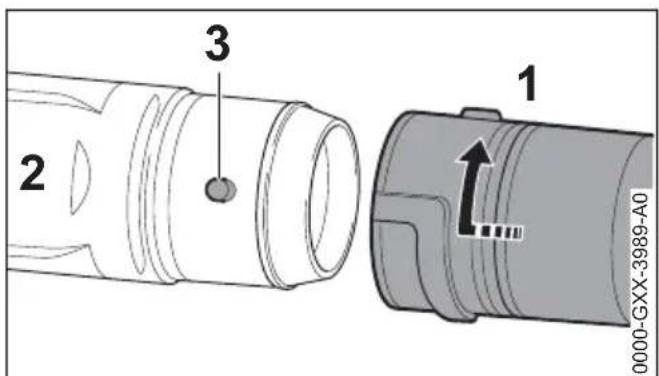

3.5 Duse anbauen (BR 700 X)
Düse (1) auf Blasrohr (2) schieben und in Zapfen (3) einrasten
Düse (1) in Pfeilrichtung bis zum Anschlag drehen

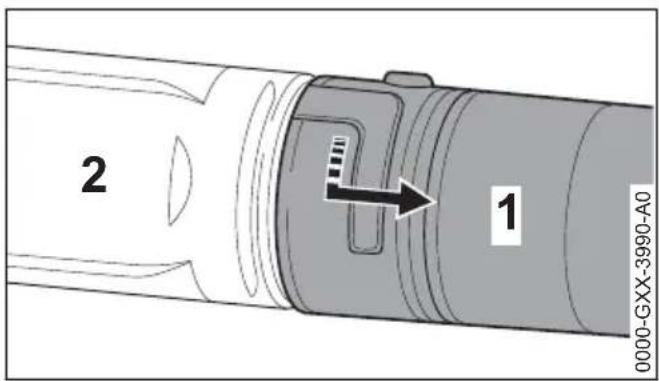

3.5.1 Duse abbauen (BR 700 X)
Düse (1) in Pfeilrichtung bis zum Anschlag drehen
Duse (1) vom Blasrohr (2) abziehen

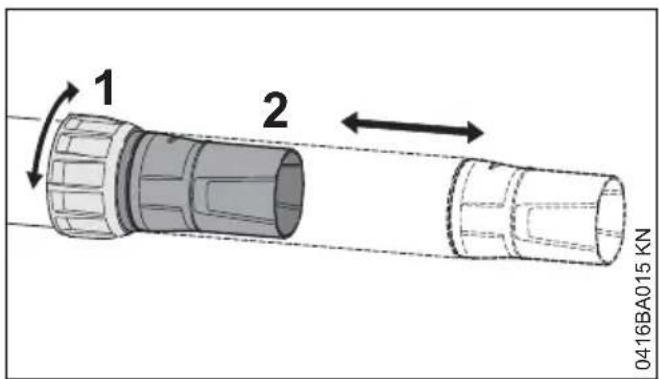

3.6 Blasrohr verstellen (BR 700)
Uberwurfmutter (1) aufdrehen
Blasrohr (2) auf gewünschte Länge ausziehen
Uberwurfmutter (1) zudrehen

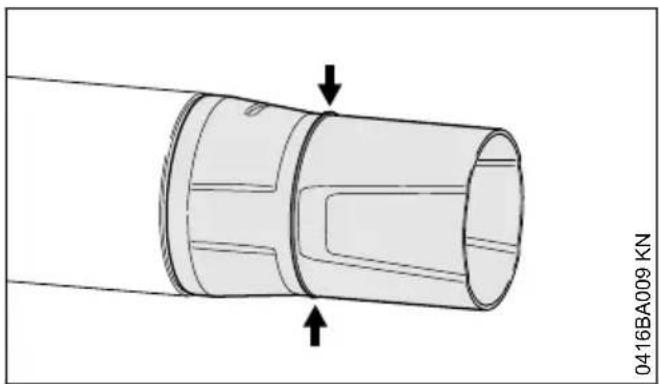

3.7 Verschleibmarkierung an der Duse
Während der Arbeit wird der vordere Teil der Düse durch schleifenden Kontakt mit dem Boden abgenutzt. Die Düse ist ein Verschleibeil und muss beim Erreichen der VerschleBmarkierung ersetzt werden.

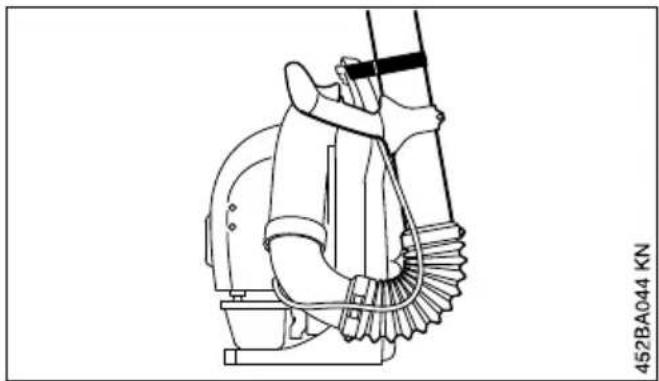

3.8 Transporthilfe
Zur Aufbewährung und zum Transport:
- Blasrohr mit Klettband an Grifföffnung der Rückenplatte befestigen
4 Gaszug einstellen
Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszug-einstellung notwendig sein.
Gaszug nur bei komplett montiertem Gerät einstellen.
Gashebel in Vollgasstellung bringen
Schraube im Gashebel bis zum ersten Widerstand in Pfeilrichtung drehen. Dann nochmals eine halbe Umdrehung weiter eindreten
5 Traggurt anlagen
5.1 Traggurt einstellen
Gurte herunterziehen, die Traggurte werden gestrafft

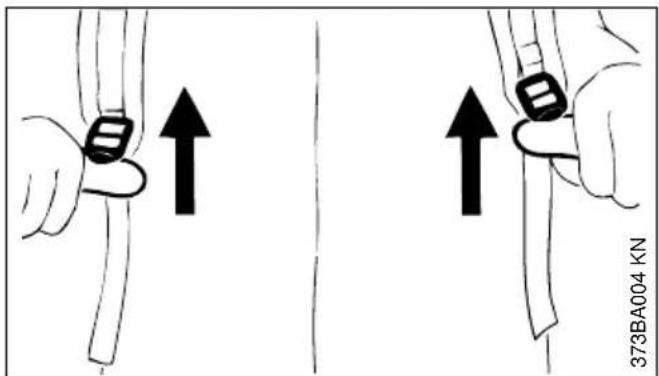

5.2 Traggurt offen
Klemmschieber anheben
- Traggurt so einstellen, dass die Rückenplatte fest und safer am Rücken der Bedienungsperson anliegt
6 Kraftstoff
Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motorol betrieben werden.
Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdampfen vermeiden.
6.1 STIHL MotoMix
STIHL empfeht die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.
STIHL MotoMix ist für hochste Motorlebensdauer mit STIHL Zweitaktmotorol HP Ultra gemischt.
MotoMixistnichtinallemarktenverfügbar.
6.2 Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis konnen zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität konnen Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.
6.2.1 Benzin
Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden - blefrei oder verbleit.
Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern
Laufstorungen verursachen und soll davon zum Betrieb dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 27% Alkoholanteil (E27) volle Leistung.
6.2.2 Motoröl
Falls Kraftstoff selbst gemischt wird, daß nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motorl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.
STIHL schreiben das Zweitakt-Motorol STIHL HP Ultra oder ein gleichwertiges HochleistungsMotorol vor, um die Emissionsgrenzungwerte über die Maschinenlebensdauer gewährleisten zu konnen.
6.2.3 Mischungsverhältnis
bei STIHL Zweitakt-Motorol 1:50; 1:50 = 1 Teil OI +50 Teile Benzin
6.2.4 Beispiele
Benzinmenge STIHL Zweitaktol 1:50 Liter Liter (ml)
10,02 (20)
50,10 (100)
10 0,20 (200)
15 0,30 (300)
20 0.40 (400)
25 0,50 (500)
in einen für Kraftstoff zugelassenen Kanister zuerst Motorol, dann Benzin einfllen und gründlich mischen
6.3 Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.
Kraftstoffgemisch altert - nur den Bedarf für eineuge Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu 5 Jahren problemlos gelagert werden.
Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln
WARNING
Im Kanister kann sich Druck aufbauen - vorsichtig offen.
Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen
Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!
7 Kraftstoff einfllen

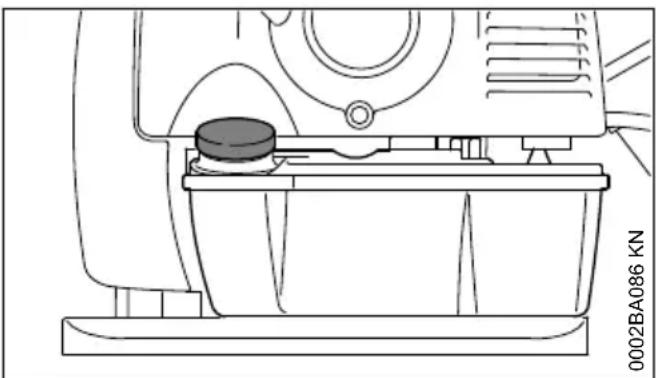

7.1 GerätVBoreiten
Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt
Gerat so positionieren, dass der Tankverschluss nach oben weist
7.2 Schraub-Tankverschluss offen
Verschluss gegen den Uhrzeitigersinn drehen bis er von der Tanköffnung abgenommen werden kann
Tankverschluss abnehmen
8 Zur Information vor dem Starten deutsch
7.3 Kraftstoff einfullen
Beim Auftanken keinen Kraftstoff verschüttungen und den Tank nicht randvoll fällen. STIHL empfeht das STIHL Einfüllsystem (Sonderzubehr).
7.4 Schraub-Tankverschluss schließen
Verschluss ansetzen
Verschluss bis zum Anschlag im Uhrzeiger-sinn drehen und so fest wie möglich von Hand anziehen
8 Zur Information vor dem Starten
8.1 Stellungen des Stellhebels
1 Stellhebel
2 Gashebel
3 Starttaster (nur BR 450 C)
Motor Stopp 0 - Zündanlage wird unterbrochen, Motor stoppt. Der Stellhebel rastet in dieser Position nicht ein, sondern federt zurück.
Betriebsstellung I - Motor lauft oder kann gestartet werden. Stufenlose Betätigung des Gashebels möglich.
Stufenloses Feststellgas - Gashebel kann stufenlos festgestellt werden: Stellhebel (1) nach oben schieren, bis die gewünschte Drehzahl erreicht ist. Zum Lösen Stellhebel wieder auf Betriebsstellung I stellen
9 Motor starten / abstellen
9.1 Motor starten
Sicherheitsvorschriften beachten
HINWEIS
Gerät nur auf sauberem und staubfreiem Untergrund starten, so dass kein Staub vom Gerät angesaugt wird.
Stellhebel muss auf I stehen
Balg der Kraftstoffhandpumper mindestens 8 mal drucken - auch wenn der Balg mit Kraftstoff gefüllt ist

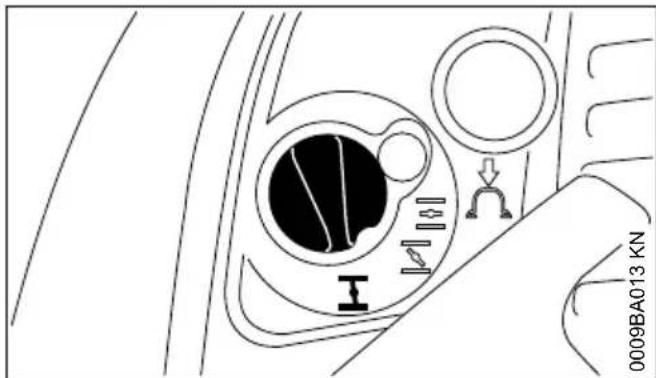

9.1.1 Kalter Motor (Kaltstart)
Drehknopf der Startklappe hineindrücken und auf drehen
Drehknopf der Startklappe hineindrücken und auf drehen
These Einstellung gilt auch, wenn der Motor schon gelaufen, aber noch kalt ist.
9.1.3 Anwerfen
Gerät sicheraufdenBodenstellen-darauf achten,dassichimBereichderAustrittsöffnungkeineweiterepersonbefindet
sicheren Stand einnehmen: Gerät mit der linken Hand am Gehäuse festhalten und mit einem Fuß gegen Verrutschen sichern
Anwerfr Griffith mit der rechten Hand langsam bis zum ersten spürbaren Anschlag hersausziehen und dann schnell und kräftig durchziehen Seil nicht bis zum Ende hersausziehen - Bruchgefahr!
Anwerfr iff nicht zuruckschnellen lessen - entgegen der Ausziehrichtung zuruckfuhren, damit sich das Anwerfseil richtig aufwickelt
anwerfen bis der Motor lauft
9.1.4 Motor elektrisch starten (BR 450 C)
Das Gerät ist zum komfortablen und bequemen Starten mit dem STIHL Elektrostart ausgestattet.
Der STIHL Elektrostart besteht im wesentlichen aus folgenden Bauteilen:
- aufladbare Batterie (Akkumulator), im Steuergerät integriert
- Anwerfvorrichtung mit Startermotor und Startergetriebe
- Starttaster
Der Akkumulator stellt dem Startermotor die zum Starten benötigte Energie zur Verfügung.
Der Akkumulator wird im Betrieb des Gerätes aufgeladen - das Gerät bleibt stets startbereit.
9 Motor starten / abstellen deutsch
Der Akkumulator kann nicht gewechselt werden - Akkumulator ist im Steuergerät integriert.
Wird das Gerät bei Temperaturen < 0^ gelagert, kann es soweit abkühlen, dass das Gerät zum Schutz des Akkumulators nicht gestartet werden kann.
Das Gerät muss dann von Hand angeworfen werden.
Gerät sicher auf den Boden stellen – darauf acht, dass sich im Bereich der Austrittsöffnung keine weiteren Personen oder lose Gegestände befinden
sicheren Stand einnehmen: Gerät mit der linken Hand am Traggriff festhalten und mit der rechten Hand Bedienungsgriff umfassen
Alternative:
Gerat auf den Rücken aufsetzen – darauf acht- ten, dass sich im Bereich der Austrittsöffnung
keine weitere Personen oder lose Gegestände befinden

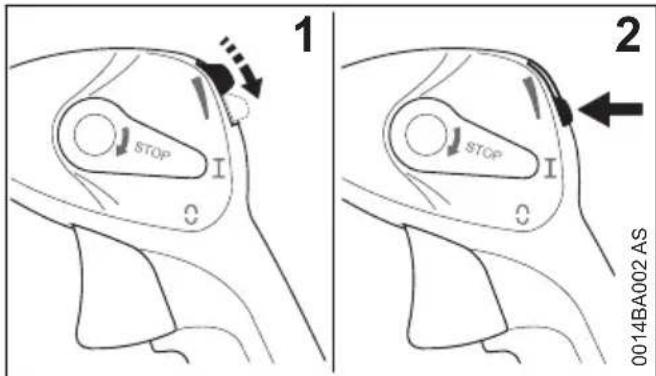

Starttaster herunterschieben
Starttaster drucken

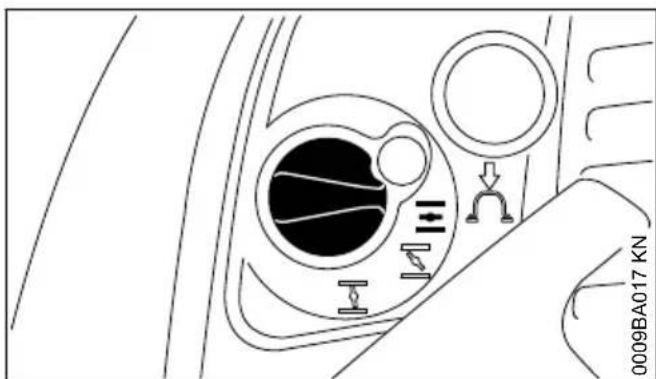

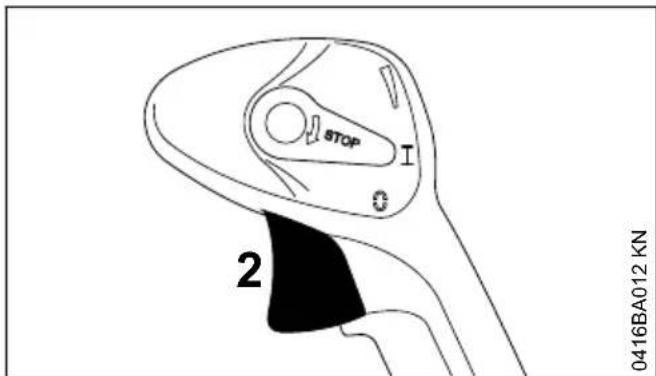

9.2 Sobald der Motor lauft
Gashebel (2) betatigen
Drehknopf der Startklappe springt bei Betätigungs des Gashebels automatisch auf Betriebsstellung
9.2.1 Bei sehr niedriger Temperatur
- weniger Gas geben - Motor kurze Zeit warmlaufen halten
9.3 Motor abstellen
- Stellhebel (1) auf 0 schieben - Motor stoppt - Stellhebel federt nach Betätigung zurück
9.4 Weitere Hinweise zum Starten
Der Elektrostart Funktioniert nicht
- Temperatur unter 0^ , der Elektrostart ist deaktiviert - Gerät von Hand starten
Der Akkumulator des Elektrostarts ist leer - Gerät von Hand starten
Der Motor Goes in der Stellung für Kaltstart 1 oder beim Beschleunigen aus
Drehknopf der Startklappe auf drehen -weiter anwerfen bis der Motor lauft
Der Motor startet nicht in der Stellung fur Warmstart
Drehknopf der Startklappe auf 14 drehen -weiter anwerfen bis der Motor lauft
Der Motor springt nicht an
prufen, ob alle Bedienelemente richtig eingestellt sind
prufen, ob Kraftstoff im Tank ist, ggf. auffullen
prufen, ob Zündkerzenstecker fest aufgesteckt ist
Startvorgang wiederholen
Der Tank wurde restlos leergefahren
- nach dem Betanken den Balg der Kraftstoffhandpumper mindestens 8 mal drucken - auch wenn der Balg mit Kraftstoff gefüllt ist
Drehknopf der Startklappe abhängig von der Motortemperatur einstellen
Motor erneut starten
10 Betriebshinweise
10.1 Wahrend der Arbeit
Nach längerem Vollastbetrieb den Motor noch kurze Zeit im Leerlauf laufen setzen, bis die größere Wärme durch den Kühlfluistrom abgeführt ist, damit die Bauteile am Triebwerk (Zündan-
lage, Vergaser) nicht durch einen Wärnestau extrem belastet werden.
10.2 Nach der Arbeit
Bei kurzzeitigem Stillsetzen: Motor abkühlen lasen. Gerat an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nachsten Einsatz aufbewahren. Bei längerer Stillegung - siehe "Gerät aufbewahren".
11 Luftfilter ersetzen
Verschmutzte Luftfilter vermindern die Motorleistung, erhöhen den Kraftstoffverbrauch und erschweren das Anwerfen.
11.1 Wenn die Motorleistung spürbar nachlässt

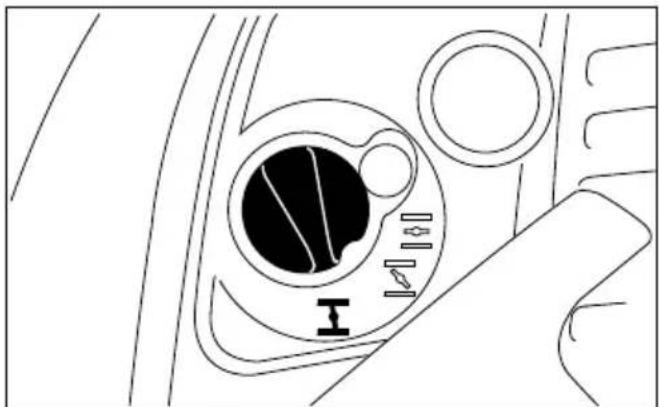

Drehknopf der Startklappe auf 12 drehen
Schrauben (1) losen
Filterdeckel (2) abnehmen

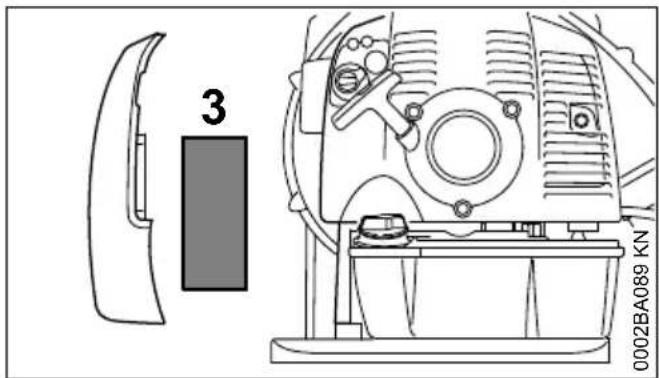

Filter (3) abnehmen
verschutzten oder beschädigten Filter ersetzen
neuen Filter in das Filtergehäuse einsetzen
Filterdeckel aufsetzen
Schauben eindrehen und festziehen
12 Vergaser einstellen
12.1 Basisinformationen
Der Vergaser ist ab Werk mit der Standardeinstellung versehen.
Die Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführrt wird.
12.2 GerätVBorbereiten
Motor abstellen
- Luftfilter prüfen - falls erforderlich reinigen oder ersetzen
Einstellung des Gaszuges prufen - bei Bedarf einstellen - siehe "Gaszug einstellen"
Funkenschutzgitter (nur landerabhängig vorhanden) im Schalldampfer prufen - falls erforderlich reinigen oder ersetzen
12.3 Standardstellung
Hauptstellschraube (H) gegen den Uhrzeiger-sinn bis zum Anschlag drehen - max. 3/4 Drehung
Leerlaufstellschraube (L) im Uhrzeigersinn bis zum Anschlag drehen - dann gegen den Uhrzeigersinn 3/4 Umdrehung drehen

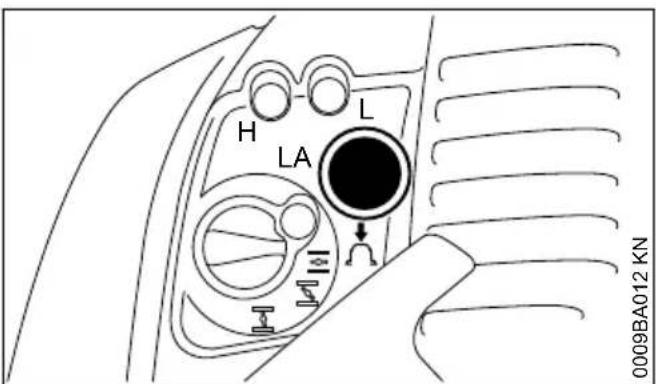

12.4 Leerlauf einstellen
Standardeinstellung vornehmen
Motor starten und warmlaufen halten
12.4.1 Motor bleibt im Leerlauf stehen
Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig lauft
12.4.2 Drehzahl im Leerlauf unregelmäßig;
Motor Goes trotz Korrektur der LA-Einstellung aus, schlechte Beschleunigung
Die Leerlaufeinstellung ist zu mager.
Leerlaufstellschraube (L) gegen den Uhrzeigersinn drehen, bis der Motor regelmäßig lauft und gut beschleunigt - max. bis zum Anschlag
12.4.3 Drehzahl im Leerlauf unregelmäßig
Die Leerlaufeinstellung ist zu fett.
Leerlaufstellschraube (L) im Uhrzeigersinn drehen, bis der Motor regelmäßig lauft und noch gut beschleunigt - max. bis zum Anschlag
Nach jeder Korrektur an der Leerlaufstell-schraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) notig.
12.5 Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe
Lauft der Motor nicht zufriedenstellend, kann eine gingefüge Korrektur notwendig sein:
Standardeinstellung vornehmen
Motor warmlaufen halten
Hauptstellschraube (H) gingfugig im Uhrzeigersinn (magerer) drehen - max. bis zum Anschlag
HINWEIS
Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.
Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung.
13 Zündkerze
be ingenugender Motorleistung, schlechtem Starten oder Leerlaufstorungen zuerst die Zündkerze prufen
- nach ca. 100 Betriebsstunden die Zündkerze ersetzen - bei stark abgebrannten Elektroden auch schon früher - nur von STIHL freiigegebene, entstörte Zündkerzen verwenden - siehe "Technische Daten"
13.1 Zündkerze ausbauen
Zündkerzenstecker (1) senkrecht nach oben abziehen
Zündkerze (2) herausdrehen

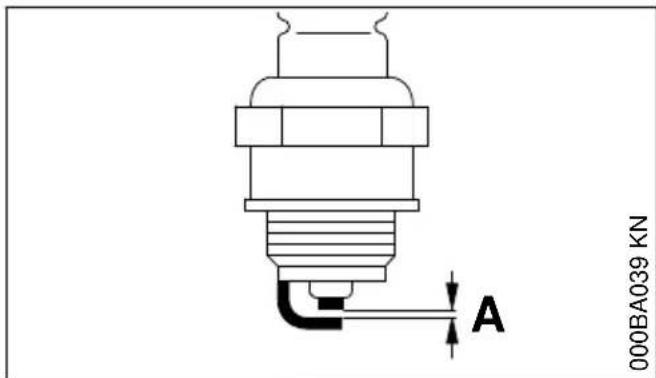

13.2 Zündkerze prüfen
verschmutzte Zündkerze reinigen
Elektrodenabstand (A) prufen und falls nicht wendig nachstellen, Wert für Abstand - siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zünd-kerze beseitigen
Mögliche Ursachen sind:
- zu viel Motoröl im Kraftstoff
- verschmutzter Luftfilter
- ungünstige Betriebsbedingungen
000BA045 KN
WARNING
Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.
entstörte Zündkerzen mit fester Anschlussmutter verwenden
13.3 Zündkerze einbauen
Zündkerze eindreten und Zündkerzenstecker fest aufrücken
14 Motorlaufverhalten
Istriotz gereinigtem Luftfilter und korrekter Vergasereinstellung das Motorlaufverhalten unbefriedigend, kann die Ursache auch am Schalldampfer liegen.
Beim Fachhändler den Schalldämpfer auf Verschmutzung (Verkokung) überprüfen setzen!
STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten.
15 Gerät aufbewahren
Bei Betriebspausen ab ca. 30 Tagen
den Kraftstoffank an einem gut belufteten Ort entleeren und reinigen
Kraftstoff vorschriften- und umweltgerecht entsorgen
Falls eine Kraftstoffhandpumper vorhanden ist: Kraftstoffhandpumper mindestens 5 mal drucken
- Motor starten und den Motor so lange im Leerlauf laufen setzen, bis der Motor ausgeht
Das Gerät gründlich saubern, besonders Zylinderrippen und Luftfilter
das Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung
(z. B. durch Kinder) schützen
16 Wartungs- und Pflegehinweise
| Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und länger tätiglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. | vor Arbeitsbegrinnach Arbeitsende bzw. tätigch nach jeder Tankflüllungwöchentlich monatlichjährlichbei Störungbei Beschädigungbei Bedarf | ||||||||
| Komplette Maschine Sichteprüfung (Zustand, Dichtheit) | X X | ||||||||
| reinigen X | |||||||||
| Bedienungsgriff Funktionsprüfung XX | |||||||||
| Luftfilter reinigen X | |||||||||
| ersetzen X | |||||||||
| Kraftstoffhandpumpe prüfenden X | |||||||||
| instandsetzen durch Fachhändler1) | X | ||||||||
| Saugkopf im Kraftstofftank | prüfen durch Fachhändler1) | X | |||||||
| ersetzen durch Fachhändler1) | X | X | |||||||
| Kraftstofftank reinigen | X | ||||||||
| Vergaser | Leerlauf prüfen | XX | |||||||
| Leerlauf nachregulieren | X | ||||||||
| Zündkerze | Elektrodenabstand nachstellen | X | |||||||
| alle 100 Betriebsstunden ersetzen | |||||||||
| Ansaugöffnung für Kühl-luft | Sichtprüfung | X | |||||||
| reinigen | X | ||||||||
| Zugängliche Schrauben und Muttern (außer Ein-stellschrauben) | nachziehen | X | |||||||
| Antivibrationselemente prüfenden X | XX | ||||||||
| ersetzen durch Fach-händler1) | X | ||||||||
| Schutzgitter der Blasluft-Ansaugung | prüfen XX | ||||||||
| reinigen | X | ||||||||
| Gaszug | einstellen | X | |||||||
| Sicherheitsaufkleber ersetzen X | |||||||||
| 1)STIHL empfehl't den STIHL Fachhändler | |||||||||
17 Verschleiß minimieren und Schäden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßig Verschleib und Schaden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:
- nicht von STIHL freigegebene Änderungen am Produkt
- die Verwendung von Werkzeugen oder Zube-hör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
- nicht bestimmungsgemäß Verwendung des Gerätes
Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen - Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen
17.1 Wartungsarbeiten
Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführrt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfehl't Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten. STIHL Fachhändern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Werden these Arbeits versusamt oder unsachgemäß ausgeführrt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehoren u. a.:
Schaden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
- Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
- Schaden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile
17.2 Verschleitiete
Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleib und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehoren u. a.:
-Filter (fur Luft, Kraftstoff)
- Anwerfvorrichtung
-Zundkerze
- Dämpfungselemente des Antivibrations-Sys-tems
18 Wichtige Bauteile
BR450
00145A003AS
1 Duse gerade2)
2 Duse gebogen2)
3 Blasrohr
4 Überwurfmutter
5 Bedienungsgriff
6 Starttaster1)
7 Gashebel
8 Stellhebel
9 Spannhebel
10 Faltenschlauch
11 Ruckenpolster
12 Ruckenplatte
13 Traggurt
14 Traggriff
15 Schutzgitter
16 Luftfilter
17 Vergasereinstellschrauben
18 Kraftstoffhandpumper
19 Drehknopf der Startklappe
20 Anwerfrgriff
21 Tankverschluss
22 Kraftstofftank
23 Zündleitungsstecker
24 Schalldampfer2)
25 Distanzstuck2)
Maschinnummer
19 Technische Daten
19.1 Triebwerk
Einzylinder-Zweitaktmotor
63.3 cm³
Hubraum:
Zylinderbohrung: 48 mm
Kolbenhub: 35 mm
Leerlaufdrehzahl: 30001/min
Leistung nach ISO 7293: 2,9 kW (3,9 PS)
19.2 Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört): NGK BPMR 7 A, BOSCH W
Elektrodenabstand: 0,5 mm
19.3 Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumper
Kraftstofftankinhalt: 1700 cm³ (1,7 l)
19.4 Blasleistung
Blaskraft: 28 N
Luftgeschwindigkeit: 83 m/s
Luftdurchsatz: 1090 m³/h
maximale Luftgeschwindigkeit: 99 m/s
Maximaler Luftdurchsatz (ohne 1430 m³/h
Blasanlage):
19.5 Gewicht
BR 450:10,6 kg
BR 450 C:11,5 kg
19.6 Schall- und Vibrationswerte
Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:6 berücksichtigt.
Weiterfuhrende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe
www.stihl.com/vib
19.7 Schaldruckpegel L peq nach DIN EN ISO 22868
BR 450:102 dB(A)
BR 450 C:102 dB(A )
19.8 Schalleistungspegel L weq nach DIN EN ISO 22868
BR 450:108 dB(A)
19.9 Vibrationswert a hv,eq nach DIN EN ISO 22867
19.9.1 Standardausfuhrung
Handgriff
rechts
BR 450: 2,5m / s^2
BR 450 C: 2.5 ~m / s^2
19.9.2 Ausführung mit Zweihandgriff
Handgriff links Handgriff
BR 450: 2.5m / s^2
BR 450 C: 2.5 ~m / s^2
Für den Schalldruckpegel und den Schalleistungspegel beträgt der K-Wert nach
RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s².
19.10 REACH
REACH bezeichnete eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
19.11 Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemessene CO_2 -Wert ist unter
www.stihl.com/co2
in den Produktspezifischen Technischen Daten angegeben.
Der gemessene CO_2 -Wert wurde an einem representativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausrückliche oder implizite Garantie der Leistung eines bestimmen Motors dar.
Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäß Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.
20 Reparaturhinweise
Benutzer these Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführren, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausübren.
STIHL empfehl't Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführung zu halten. STIHL Fachhändern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für diese Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.
STIHL empfeihlt STIHL Original-Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHLC und gegebenenfalls am STIHL Ersatzteilkennzeichen (auf kleinen Teilen kann das Zeichen auch allein stehen).
21 Entsorgung
Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhältlich.
Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.
STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
Nicht mit dem Hausmull entsorgen.
22 EU-Konformitätserklarung
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Deutschland
erklärnt in alleiniger Verantwortung, dass
Bauart: Blasgerät
Fabrikmarke: STIHL
Typ:BR 450
BR 450 C
Serienidentifizierung: 4244
Hubraum: 63,3 cm³
den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:
EN ISO 12100, EN 15503, EN 55012, EN 61000-6-1
Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren.
Gemessener Schalleistungspegel
BR 450:107 dB(A)
BR 450 C:107 dB(A)
Garantierter Schalleistungspegel
BR 450:109 dB(A)
BR 450 C:109 dB(A)
Aufbewährung der Technischen Unterlagen:
ANDREAS STIHL AG & Co. KG
Produktzulassung
Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.
Waiblingen, 15.07.2021
ANDREAS STIHL AG & Co. KG
i. V.
Dr. Jürgen Hoffmann
Abteilungsleiter Produktzulassung, -regulierung
23 Anschriften
23.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
23.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLICI K
Andreas STIHL, spel. s r.o.
Chrlická 753
664 42 Modrice
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Allemagne
ANDREAS STIHL AG & Co. KG
Produktzulassung
ANDREAS STIHL AG & Co. KG
P.O.
J. Hoeffmann
Dr. Jürgen Hoffmann
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Allemagne
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
P.O.
J.Hofmann
Dr. Jürgen Hoffmann
0458-391-9421-B 43
Elektrostart bedieren
MotoMix is nicht in alle exportlanden leverbaar.
6.2 Brandstof(AP)
LETOP
De Elektrostart functioneert nicht
De motor start nicht in de warmestartstand
19 Technische gegevens
19.1 Motor
Elektronisch geregelde magneetontsteking
Bougie (ontstoord): NGK BPMR 7 A,
BOSCH WSR 6 F
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Duitsland
ANDREAS STIHL AG & Co. KG
Produktzulassung
ANDREAS STIHL AG & Co. KG
Bij volmacht
Dr. Jürgen Hoffmann
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Duitsland
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
Bij volmacht
Dr. Jürgen Hoffmann
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Germania
ANDREAS STIHL AG & Co. KG
Produktzulassung
ANDREAS STIHL AG & Co. KG
p.p.
Dr. Jürgen Hoffmann
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waibingen
Germania
ANDREAS STIHL AG & Co. KG
ANDREAS STIHL AG & Co. KG
p.p.
Dr. Jürgen Hoffmann
