Eigenschaft	Details
Modell	SEASONIC Focus Gold 450
Stromversorgungstyp	ATX-Netzteil
Nennleistung	450 Watt
Energieeffizienz	80 PLUS Gold
Abmessungen	140 mm x 150 mm x 86 mm
Hauptanschlüsse	1 x 24-poliger ATX, 1 x 8-poliger CPU, 1 x 4+4-poliger CPU
PCIe-Anschlüsse	2 x 6+2-polige PCIe
SATA-Anschlüsse	6 x SATA
Molex-Anschlüsse	3 x Molex
Lüfter	120 mm, halbpassiver Modus
Garantie	5 Jahre
Sicherheitsnormen	CE, UL, TUV, FCC
Empfohlene Verwendung	Für Desktop-PCs und Workstations
Wartung	Regelmäßige Reinigung des Lüfters und der Lüftungsgitter

Häufig gestellte Fragen - Focus Gold 450 SEASONIC

Wie kann ich überprüfen, ob mein SEASONIC Focus Gold 450 Netzteil ordnungsgemäß funktioniert?

Um die ordnungsgemäße Funktion Ihres Netzteils zu überprüfen, stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind und das Netzteil eingeschaltet ist. Sie können auch einen Netzteiltester verwenden, um die Ausgangsspannungen zu messen.

Was soll ich tun, wenn mein PC nach der Installation des SEASONIC Focus Gold 450 Netzteils nicht startet?

Überprüfen Sie zunächst, ob das Netzteil richtig angeschlossen ist und der Netzschalter auf der Rückseite eingeschaltet ist. Stellen Sie außerdem sicher, dass alle Kabel korrekt mit den Komponenten Ihres PCs verbunden sind.

Macht das SEASONIC Focus Gold 450 Netzteil Geräusche?

Ein leichtes Geräusch vom Lüfter ist normal, besonders unter Last. Wenn Sie jedoch ungewöhnliche Geräusche hören, kann dies auf ein Problem mit dem Lüfter oder anderen internen Komponenten hinweisen.

Kann ich dieses Netzteil mit einer High-End-Grafikkarte verwenden?

Ja, das SEASONIC Focus Gold 450 Netzteil ist dafür ausgelegt, Konfigurationen mit High-End-Grafikkarten zu unterstützen, solange die Gesamtleistung Ihres Systems 450 W nicht überschreitet.

Wie erkenne ich, ob ich mein SEASONIC Focus Gold 450 Netzteil ersetzen muss?

Wenn Sie häufige Stromversorgungsprobleme wie unerwartete Neustarts oder Komponenten, die nicht starten, feststellen, kann es Zeit sein, Ihr Netzteil zu ersetzen. Überprüfen Sie auch das Alter des Netzteils, da eine Lebensdauer von mehr als 5 bis 7 Jahren einen Austausch erforderlich machen kann.

Ist das SEASONIC Focus Gold 450 Netzteil mit meinem PC-Gehäuse kompatibel?

Das SEASONIC Focus Gold 450 Netzteil hat das Standard-ATX-Format und sollte daher mit den meisten Gehäusen kompatibel sein, die ATX-Netzteile unterstützen.

Welche Schutzfunktionen sind im SEASONIC Focus Gold 450 Netzteil enthalten?

Dieses Netzteil ist mit mehreren Schutzfunktionen ausgestattet, darunter Überlastschutz (OPP), Kurzschlussschutz (SCP), Überspannungsschutz (OVP) und Unterspannungsschutz (UVP).

Wie reinige ich mein SEASONIC Focus Gold 450 Netzteil?

Um Ihr Netzteil zu reinigen, ziehen Sie den Netzstecker und verwenden Sie einen Staubsauger mit einer weichen Düse, um Staub zu entfernen. Vermeiden Sie es, das Netzteil zu öffnen, da dies die Garantie ungültig machen kann.

Ist mein SEASONIC Focus Gold 450 Netzteil modular?

Ja, das Modell SEASONIC Focus Gold 450 ist halbmodular, was bedeutet, dass Sie nur die Kabel anschließen können, die Sie benötigen, um so den Kabelsalat im Gehäuse zu reduzieren.

Wo finde ich die technischen Spezifikationen des SEASONIC Focus Gold 450 Netzteils?

Sie finden die technischen Spezifikationen auf der offiziellen SEASONIC-Website oder im Benutzerhandbuch, das mit dem Netzteil geliefert wird.

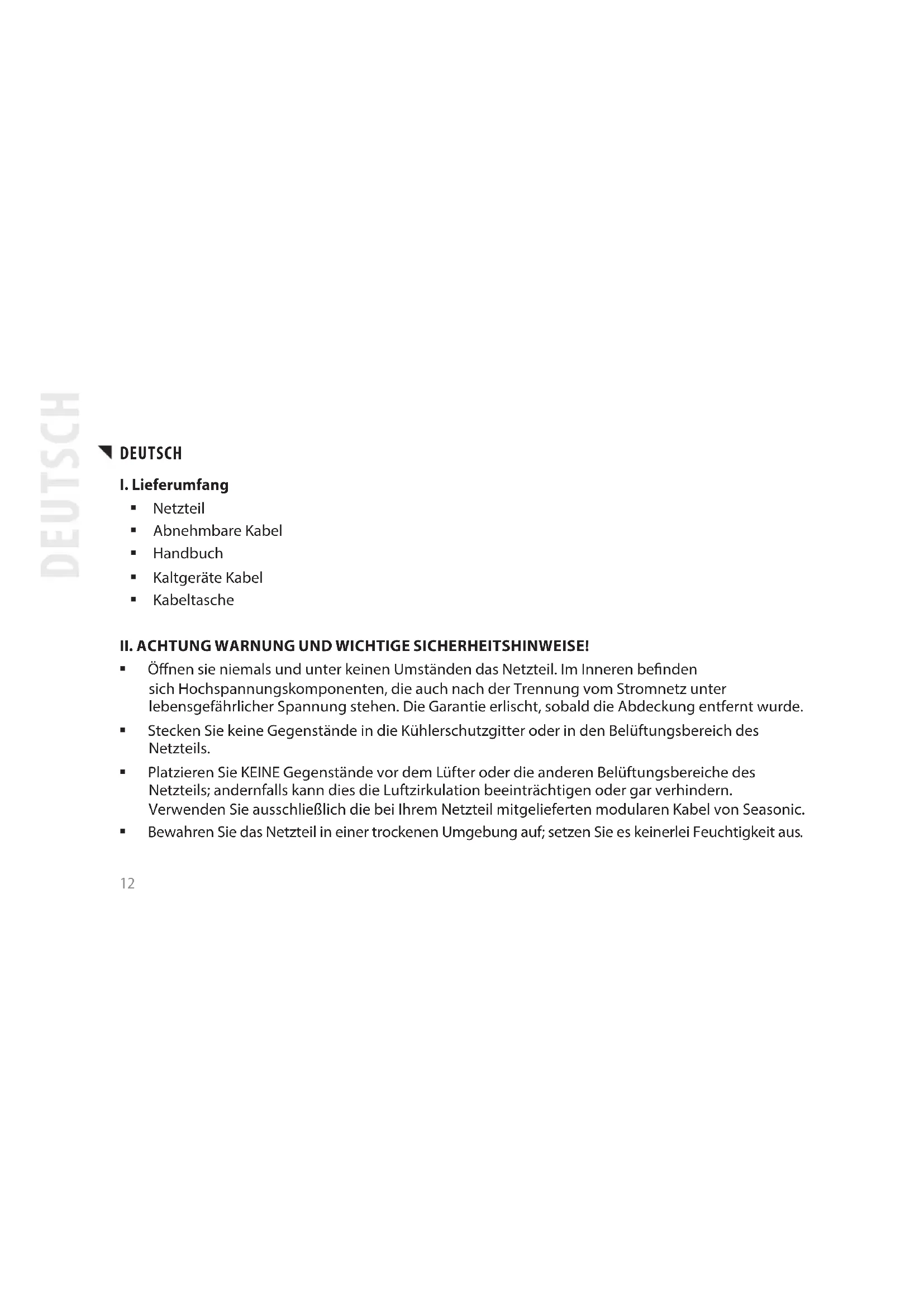

BEDIENUNGSANLEITUNG Focus Gold 450 SEASONIC

Netzteil
■ Abnehmbare Kabel
■ Handbuch
Kaltgeräte Kabel
Kabeltasche

II. ACHTUNG WARNUNG UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
  ■ Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei Ihrem Netzteil mitgelieferten modularen Kabel von Seasonic.
  ■ Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTEN NETZTEILS

1. Bitte lesen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiter oben.
2. Überprüfen Sie, dass das System korrekt heruntergefahren ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun Ihren PC von sämtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihres PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard und ziehen Sie sämtliche Peripherieanschlüsse.
5. Lösen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem dafür vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollte in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unten zeigt.)
b. Bei lüfterlosen Netzteilen empfiehlt Seasonic das Netzteil so einzubauen das die Lüftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu ermöglichen.

a. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie sicher, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schließen Sie gegebenenfalls den 4-poligen + 12 V-Stecker und/oder den + 12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlüsse (+ 12 V) benötigt, verbinden Sie bitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprechenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschließen Sie das Computergehäuse wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schließen Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihren Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig funktioniert, prüfen Sie bitte die nachstehende Checkliste.

1. Prüfen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prüfen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prüfen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „l“-Position (ein) ist.
4. Prüfen und sichern Sie sämtliche Mainboard- und Peripheriegeräteanschlüsse.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I“ und „O“ umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls weiterhin Probleme auftreten und das Netzteil nicht richtig funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
■ Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfunktion aktualisieren Sie bitte Ihre Mainboard-BIOS auf die neueste Version und Konfiguration des BIOS gemäß ErP 2013 Anforderungen - aktivieren alle Energiesparfunktionen für Standby- und Normalbetrieb, und deaktivieren Sie die Audio-always-on Funktion. Bitte konsultieren Sie Ihren Motherboard-Hersteller für weitere Unterstützung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Während der Garantiedauer behält sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen höherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
■ Die Produktabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com/rma

Hinweise

■ Die Garantiebedingungen können je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an Ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung dieses Produktes und Schäden, die aufgrund der Nutzung dieses Produktes bei anderen Geräten in einem Computer infolge eines Produktfehlers entstanden sind.

Weitere Einzelheiten entnehmen Sie bitte unserer Webseite: www.seasonic.com.
