Focus Gold 450 - Блок питания SEASONIC - Бесплатное руководство пользователя

Характеристика	Детали
Модель	SEASONIC Focus Gold 450
Тип питания	Блок питания ATX
Номинальная мощность	450 Ватт
Энергоэффективность	80 PLUS Gold
Размеры	140 мм x 150 мм x 86 мм
Основные разъёмы	1 x 24-контактный ATX, 1 x 8-контактный CPU, 1 x 4+4-контактный CPU
Разъёмы PCIe	2 x 6+2-контактных PCIe
Разъёмы SATA	6 x SATA
Разъёмы Molex	3 x Molex
Вентилятор	120 мм, полу-пассивный режим
Гарантия	5 лет
Стандарты безопасности	CE, UL, TUV, FCC
Рекомендуемое использование	Для настольных ПК и рабочих станций
Обслуживание	Регулярная чистка вентилятора и вентиляционных решёток

Часто задаваемые вопросы - Focus Gold 450 SEASONIC

Как проверить, правильно ли работает мой блок питания SEASONIC Focus Gold 450?

Чтобы проверить правильную работу блока питания, убедитесь, что все кабели правильно подключены и блок питания включён. Вы также можете использовать тестер блока питания для измерения выходных напряжений.

Что делать, если мой ПК не включается после установки блока питания SEASONIC Focus Gold 450?

Сначала проверьте, что блок питания правильно подключён и что кнопка питания на задней панели включена. Также убедитесь, что все кабели правильно подключены к компонентам вашего ПК.

Блок питания SEASONIC Focus Gold 450 издаёт шум?

Лёгкий шум от вентилятора является нормальным, особенно под нагрузкой. Однако, если вы слышите необычные звуки, это может указывать на проблему с вентилятором или другими внутренними компонентами.

Могу ли я использовать этот блок питания с высокопроизводительной видеокартой?

Да, блок питания SEASONIC Focus Gold 450 разработан для поддержки конфигураций с высокопроизводительными видеокартами, при условии, что общая мощность вашей системы не превышает 450 Вт.

Как узнать, нужно ли заменить мой блок питания SEASONIC Focus Gold 450?

Если вы часто сталкиваетесь с проблемами питания, такими как неожиданные перезагрузки или компоненты, которые не включаются, возможно, пришло время заменить блок питания. Также проверьте возраст блока питания, так как срок службы более 5-7 лет может потребовать замены.

Совместим ли блок питания SEASONIC Focus Gold 450 с моим корпусом ПК?

Блок питания SEASONIC Focus Gold 450 имеет стандартный формат ATX, поэтому он должен быть совместим с большинством корпусов, поддерживающих блоки питания ATX.

Какие защиты включены в блок питания SEASONIC Focus Gold 450?

Этот блок питания оснащён несколькими защитами, включая защиту от перегрузки (OPP), защиту от короткого замыкания (SCP), защиту от перенапряжения (OVP) и защиту от пониженного напряжения (UVP).

Как почистить мой блок питания SEASONIC Focus Gold 450?

Чтобы почистить блок питания, отключите его и используйте пылесос с мягкой насадкой для удаления пыли. Избегайте открытия блока питания, так как это может аннулировать гарантию.

Мой блок питания SEASONIC Focus Gold 450 модульный?

Да, модель SEASONIC Focus Gold 450 является полумодульной, что означает, что вы можете подключать только те кабели, которые вам нужны, тем самым уменьшая беспорядок внутри корпуса.

Где найти технические характеристики блока питания SEASONIC Focus Gold 450?

Вы можете найти технические характеристики на официальном сайте SEASONIC или в руководстве пользователя, поставляемом с блоком питания.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Focus Gold 450 SEASONIC

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ БЛОКА ПИТАНИЯ

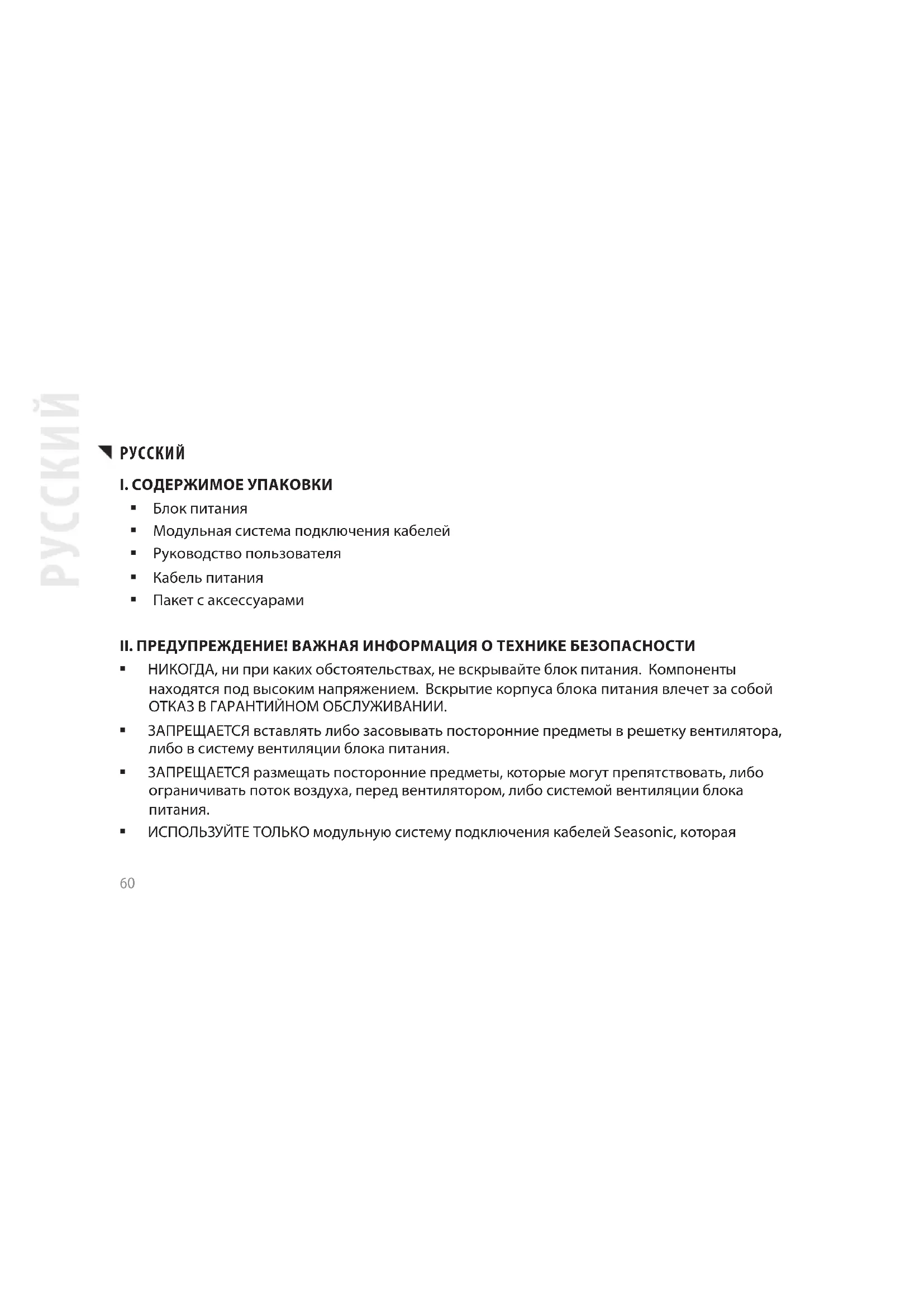

I. СОДЕРЖИМОЕ УПАКОВКИ

■ Блок питания
■ Модульная система подключения кабелей
■ Руководство пользователя
■ Кабель питания
■ Пакет с аксессуарами

II. ПРЕДУПРЕЖДЕНИЕ! ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ

• НИКОГДА, ни при каких обстоятельствах, не вскрывайте блок питания. Компоненты находятся под высоким напряжением. Вскрытие корпуса блока питания влечет за собой ОТКАЗ В ГАРАНТИЙНОМ ОБСЛУЖИВАНИИ.
  ЗАПРЕЩАЕТСЯ вставлять либо засовывать посторонние предметы в решетку вентилятора, либо в систему вентиляции блока питания.
  ЗАПРЕЩАЕТСЯ размещать посторонние предметы, которые могут препятствовать, либо ограничивать поток воздуха, перед вентилятором, либо системой вентиляции блока питания.
• ИСПОЛЬЗУЙТЕ ТОЛЬКО модульную систему подключения кабелей Seasonic, которая

поставляется в комплекте с блоком питания.

• Храните блок питания в сухом месте и предотвращайте попадание влаги.
• Блок питания предназначен для установки в компьютерную систему, и не рассчитан для использования за ее пределами, либо вне помещения.

III. ИЗВЛЕЧЕНИЕ БЛОКА ПИТАНИЯ

1. Рекомендуем сначала ознакомиться с разделом II. Предупреждение! Выше приведены важные сведения о безопасности.
2. Убедитесь, что система полностью обесточена, установите выключатель питания БП в позицию «О» (ВЫКЛ.) и отсоедините кабель питания БП от электрической розетки.
3. Откройте корпус компьютера (необходимую информацию можно найти в руководстве пользователя данного компьютера).
4. Аккуратно отключите все кабели питания от материнской платы и периферийных устройств.
5. Отверните монтажные винты, которые удерживают блок питания на задней панели корпуса компьютера.
6. Аккуратно извлеките блок питания из корпуса.

IV. УСТАНОВКА БЛОКА ПИТАНИЯ

1. Установите блок питания Seasonic на соответствующее место в корпусе компьютера и, с помощью четырех монтажных винтов из комплекта поставки БП, закрепите его на задней панели корпуса. Закручивая винты, не прилагайте избыточных усилий.

a. Если блок питания оснащен встроенным вентилятором, устройство следует располагать таким образом, чтобы его верхняя крышка была обращена к материнской плате. (В зависимости от типа компьютерного корпуса, это может означать, что решетка вентилятора будет обращена как вверх, так и вниз.)
b. Блоки питания без вентиляторов рекомендуется монтировать вентиляционной решеткой ВВЕРХ. Тем не менее, на задней стороне блока питания имеются дополнительные отверстия для установки винтов, что позволяет устанавливать его с противоположной ориентацией.

1. Подключение к материнской плате:

а. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией. Убедитесь в надежности подключения разъемов.
b. Подключите разъем универсального 24/20-контактного кабеля питания к соответствующему гнезду на блоке питания.
с. Подключите второй конец этого 24-контактного кабеля к материнской плате. В зависимости

от конструкции материнской платы, возможно, будет необходимо подсоединить или отсоединить четырехконтактный модуль 24/20-контактного разъема.

d. Если это необходимо, подключите четырехконтактный разъем +12 В и коннектор EPS +12 В.
e. Если вашей системе требуется два разъема EPS +12В, пожалуйста, подключите 8-контактный разъем второго 8-контактного разъема питания ЦПУ в соответствующее 8-контактное гнездо блока питания. Затем подключите второй конец этого 8-контактного кабеля к материнской плате.

1. Подключение периферийных компонентов:

a. Подключите один конец кабеля питания периферийных компонентов к блоку питания, а другой — к периферийному компоненту.
в. НЕ ПРИКЛАДЫВАЙТЕ ИЗБЫТОЧНЫХ УСИЛИЙ, вставляя разъемы питания, на них имеются специальные «ключи», не позволяющие установить их с неверной ориентацией.
с. Убедитесь в надежности подключения разъемов.

1. Следуя инструкциям производителя, закройте корпус компьютера.
2. Подключите шнур питания для подсоединения к настенной розетке из комплекта поставки и установите переключатель на задней панели блока питания в положение «|» (ВКЛ.).
3. Теперь вы готовы к использованию компьютера с блоком питания Seasonic.

V. Устранение неполадок

Если блок питания не функционирует нормально, воспользуйтесь, пожалуйста, следующим списком для проверки.

1. Проверьте, правильно ли подключен шнур питания к электрической розетке и блоку питания.
2. Проверьте, включен ли блок питания.
3. Проверьте, установлен ли переключатель на задней панели блока питания в положение «I» (Вкл.).
4. Проверьте надежность подключения всех разъемов материнской платы и периферийных устройств.
5. Чтобы убедиться, что все параметры блока питания были сброшены, можно несколько раз его включить и выключить, переводя его выключатель между положениями «І» и «О» с задержкой 0,5 с.
6. Если блок питания все еще нормально не функционирует, обратитесь за технической поддержкой и дополнительной информацией на веб-сайт www.seasonic.com.

Примечания

• Блок питания обеспечивает питание именно такой мощности, которая требуется для работы материнской платы и других компонентов системы.
  В случае неисправности материнской платы блок питания не включится.
  В случае неисправности одного из периферийных устройств блок питания не будет поставлять питание для этого периферийного устройства.
• Этот блок питания соответствует требованиям последнего стандарта ErP 2013. Для обеспечения нормальной работы системы мы рекомендуем выполнить обновление BIOS вашей материнской платы и изменить его настройки в соответствие с требованиями ErP 2013: задействовать все энергосберегающие функции, как в состоянии ожидания, так и в рабочих режимах, а также запретить режим «аудио постоянно включено». За дополнительной информацией и помощью обратитесь к производителю материнской платы.

VI. Гарантия

Гарантия Seasonic распространяется на все блоки питания, вступает в действие с момента приобретения, и покрывает возможные производственные дефекты либо брак компонентов. В течение срока действия гарантии Sea Sonic на свое усмотрение определяет, будет ли неисправный продукт отремонтирован или заменен другим, обладающим схожими или аналогичными возможностями.

• Продукт должен быть возвращен покупателем в магазин, где он был приобретен предоплаченным почтовым отправлением.
• Продукт использовался в соответствии с назначением и предоставленными производителем рекомендациями.
• Продукт не был поврежден вследствие стихийных бедствий, таких как удар молнии, наводнение или пожар.
  Корпус продукта не демонтировался, и гарантийные наклейки не были повреждены.
  Дополнительные сведения можно найти на веб-сайте www.seasonic.com/rma

Примечания

В различных регионах сроки и условия гарантии могут отличаться.

VII. Отказ от ответственности

Было приложено максимум усилий, чтобы обеспечить точность всей информации, приведенной в данном документе. Sea Sonic не несет явной или подразумеваемой ответственности за любые повреждения компонентов системы или других устройств пользователя в результате ошибки, допущенной при установке или демонтаже блока питания, а также вследствие любого дефекта или неисправности данного продукта.

Дополнительные сведения можно найти на веб-сайте www.seasonic.com.
