• 中文 DEUTSCH ALLGEMEINE WARNUNG! Diese Hinweise können WARNUNGEN enthalten. Gebrauchsanleitung vor der ersten Benutzung sorgfältig durchlesen und zum späteren Nachschlagen aufbewahren. Fehlerhafte Montage und Benutzung der VAUDE Radtaschen kann zu schweren Verletzungen bis hin zum Tod führen. Vor Gebrauch darauf achten, dass alle Teile ihrer Funktionsweise nach einsetzbar sind und keine beeinflussenden Verschleißerscheiungen vorhanden sind! Vor Gebrauch darauf achten, dass alle freibeweglichen Teile befestigt sind! Vor Gebrauch darauf achten, dass alle Haken und/oder Bänder des Befestigungsystems angebracht und fest verschlossen sind! Schrauben und Befestigungen nicht zu fest oder zu leicht anziehen. Sonst besteht die Gefahr einer zu großen Spannung oder des Lösens von Teilen! Das Befestigungssystem Plug and Ride darf maximal mit 10 kg beladen werden! Die Befestigungssysteme Hard Back Pro und Cycle dürfen maximal mit 12 kg beladen werden! Verwendenden Sie nur original VAUDE Zubehör oder Ersatzteile!2 DEUTSCH p. 411

• Die QMR Haken der Hard Back Pro Halterung können mit Hilfe der beiligenden Adapter an unterschied liche Rohrdurchmesser des Gepäckträgers angepasst wer- den (1). Zur Montage, Arretierungsrädchen der QMR-Haken lösen und deren Position einstellen. Arretierungs- rädchen wieder festdrehen und somit Hakeposi tion fi xieren (2). Durch ziehen des Haltegriffs der Tasche springen die QMR Haken auf. Anschließen Tasche am Gepäckträger einhängen und andrücken, die QMR-Ha- ken rasten dann automatisch mit einem „Klick“ein (3). Nun die Fixierungsschraube des unteren Führungsha- ken lösen (Vorsicht: maximal zwei Umdrehungen) und den Haken so verschieben und drehen, dass er am Ge- päckträger einhakt (4). Abschließend Fixierungsschrau- be wieder mit normaler Handkraft anziehen (Vorsicht: nicht überdrehen). Hinweis: wenn möglich den unte- ren Führungshaken am Gepäckträger in Fahrtrichtung ausrichten, dies verhindert ein Verrutschen der Tasche auch bei starken Bremsmanövern. Diese Einstellung ist nur einmal, vor dem ersten Gebrauch notwendig. INHALT Hard Back Pro p. 2
• Cycle p. 4
• Plug and Ride p. 5
• Top Case p. 6
• Karakorum p. 7
• Lenkertaschen mit KLICKfi x® p. 7
• VAUDE Satteltaschen VIDEO QUICK GUIDE3 DEUTSCH Montageanleitung Assembly instructions Instructions de mont age Instruzioni di mont aggio Montage Handleidig Instrucciones de mont aje p. 8

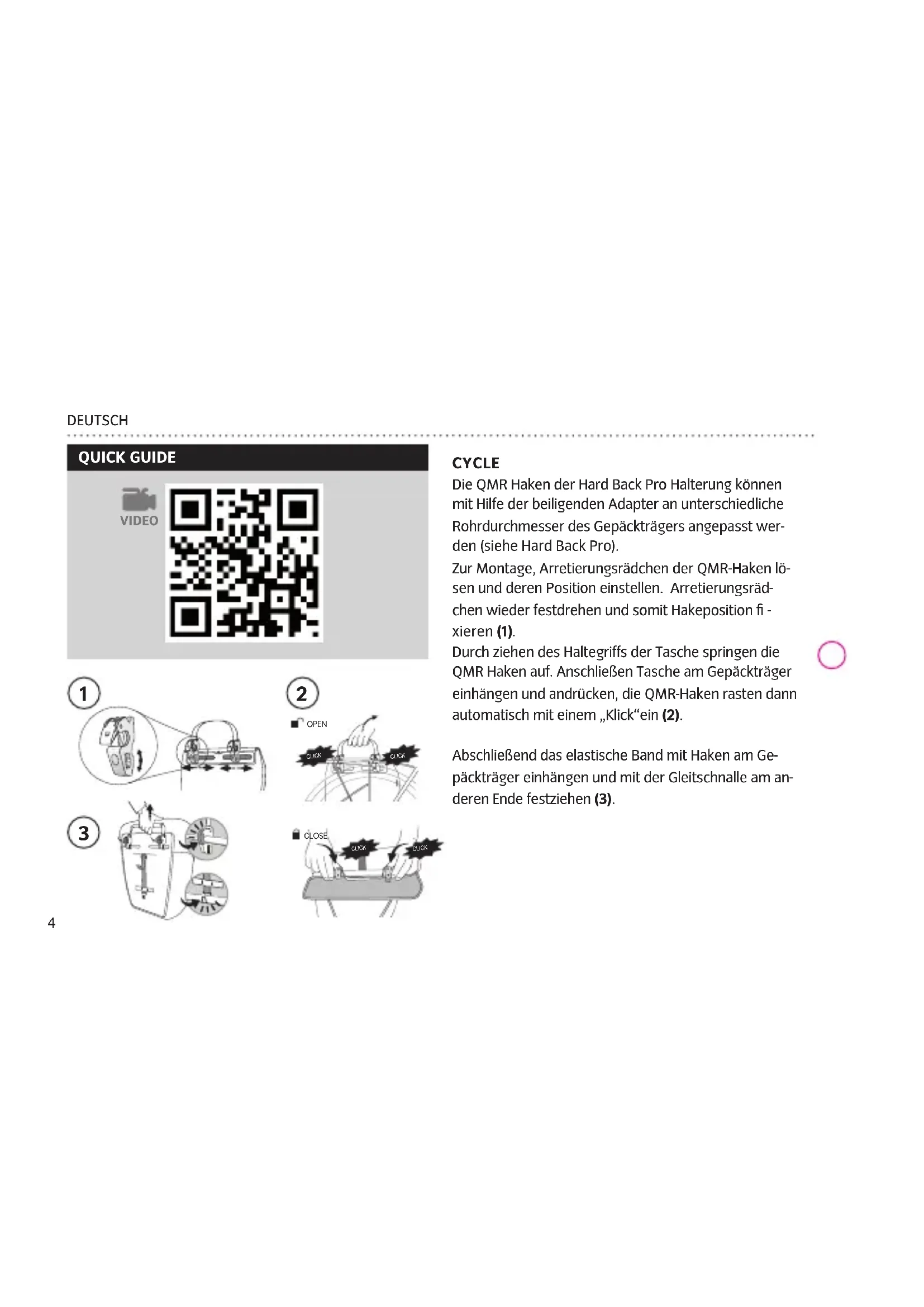

DEUTSCH CYCLE Die QMR Haken der Hard Back Pro Halterung können mit Hilfe der beiligenden Adapter an unterschiedliche Rohrdurchmesser des Gepäckträgers angepasst wer- den (siehe Hard Back Pro). Zur Montage, Arretierungsrädchen der QMR-Haken lö- sen und deren Position einstellen. Arretierungsräd- chen wieder festdrehen und somit Hakeposition fi - xieren (1). Durch ziehen des Haltegriffs der Tasche springen die QMR Haken auf. Anschließen Tasche am Gepäckträger einhängen und andrücken, die QMR-Haken rasten dann automatisch mit einem „Klick“ein (2). Abschließend das elastische Band mit Haken am Ge- päckträger einhängen und mit der Gleitschnalle am an- deren Ende festziehen (3). VIDEO QUICK GUIDE

Das Befestigungssystem Plug and Ride ermöglicht ein Verstellen der oberen Führungsschiene. Eine schrä- ge Befestigung der Tasche verhindert dass die Fersen beim Treten hängen bleiben. Zudem kann die obere Führungsschiene abgenommen werden, also kein lästiges Drücken mehr wenn die Radtasche als Umhänge tasche verwendet wird.

VERSTELLUNG FÜHRUNGSSCHIENE

Arretierungsschnalle auf der rechten Seite der Füh- rungsschiene aufklappen. Schiene zuerst auf der rech- ten Seite aus der Fassung ziehen, dann auf der linken Seite. Nun kann die Schiene im gewünschten Winkel wieder angebracht werden, dazu in umgekehrter Rei- henfolge vorgehen. Die Arretierungsschnalle muss wieder zurückgedrückt werden und rastet mit einem „Klick“ ein. Die QMR Haken können mit Hilfe der beiligenden Ad- apter an unterschiedliche Rohrdurchmesser des Ge- päckträgers angepasst werden (siehe Hard Back Pro). Zur Montage, Arretierungsrädchen der QMR-Haken lö- DEUTSCH VIDEO QUICK GUIDE6 DEUTSCH sen und deren Position einstellen. Arretierungsräd- chen wieder festdrehen und somit Hakeposition fixie- ren (siehe Hard Back Pro). Durch ziehen des Haltegriffs der Tasche springen die QMR Haken auf. Anschließen Tasche am Gepäckträ- ger einhängen und andrücken, die QMR-Haken ra sten dann automatisch mit einem „Klick“ein (siehe Hard Back Pro). TOP CASE Das geschweißte Top Case bietet 30 Liter extra Stau- volumen und kann mit den Radtaschen Aqua Back und Aqua Back Plus kombiniert werden. Um das Top Case zu sichern, wird es mit zwei seitli- chen Steckschnallen an Aqua Back (2) und einer Steck- schnalle an der Sattelstütze (3) befestigt. Zusätzliche Steckschnallen (1) sind im Lieferumfang enthalten und werden in die Seitenriemen der Aqua Back Taschen eingeschlauft. Top Case

DEUTSCH KARAKORUM Die Dreifachtasche Karakrom ist ebenfalls mit dem Hard Back Pro Befestigungssystem ausgerüstet. Zur Montage der Seitentaschen siehe Kapitel Hard- Back Pro. Auf den Seitentaschen kann ein Top-Case mit jeweils einem Reißverschluß rechts und links angebracht wer- den. Abgenommen befi nden sich zwei Schulterträger in einer Tasche auf der Rückseite – so ist das Top-Case auch als leichter Tagesrucksack nutzbar. Im Lieferum- fang ist ein Regenüberzug enthalten.

LENKERTASCHEN MIT KLICKFIX®

Das KLICKfi x®-System ist eine schnelle und sichere Me- thode, Lenkertaschen zu befestigen. Beim Einhängen rastet der Adapter der Tasche automatisch in die am Lenker befestige Halterung ein. Ein Druck auf die rote Taste genügt, um die Tasche wieder zu lösen. VAUDE Lenkertaschen werden mit KLICKfi x®-System ausgeliefert. Zur Montage die beiligende Gebrauchsan- leitung sorgfältig lesen. VIDEO QUICK GUIDE8 DEUTSCH VAUDE SATTELTASCHEN Befestigt werden die Satteltaschen mit dem Twist- Adapter oder Stick-Verschluss, die Ultralight-Taschen mit einem gewichtsparenden Klett-Verschluss. Beim Twist-Adapter wird zwischen den Sattelstreben ein Steckadapter montiert, auf den die Satteltasche un- kompliziert gesteckt und mit einer halben Drehung fixiert wird. Beim Stick-Verschluss wird die Sattelta- sche mit einem oder zwei Riemen adaptiert, die ein- fach um die Streben des Sattels gewunden und mit zwei Steckschnallen fi xiert werden. Velcro-Closure StickTwist Adapter9 ENGLISH GENERAL WARNING! These instructions may contain WARNINGS. Read the instruction manual thoroughly before using the product for the first time and save it for future reference. The incorrect assembly and use of VAUDE Bike backpacks can lead to severe injury or death. Before use, inspect all parts to make sure they are functioning properly and do not show signs of significant wear. Before use, make sure that all movable parts have been secured. Before use, make sure that all hooks and/or ties of the fastening system have been attached and are securely closed. Do not use too much or too little torque to tighten screws and fasteners. Otherwise, you run the risk of excessive tension or parts falling off. The Plug and Ride, Hard Back Pro and Cycle fastening systems are approved to bear loads of maximum 10 kg. Use only original VAUDE accessories and replacement parts.10
