Produkttyp	Radio
Modell	KENWOOD DPX7100DAB
DAB-Frequenzen	Ja
Ausgangsleistung	4 x 50 W
Bluetooth-Konnektivität	Ja
USB-Eingänge	1
Kompatibilität mit Smartphones	iOS und Android
Bildschirm	LCD-Bildschirm mit Hintergrundbeleuchtung
Audiofunktionen	13-Band-Equalizer, DSP
Abmessungen (B x H x T)	178 x 100 x 160 mm
Gewicht	1,2 kg
Installation	Einfach in den meisten Fahrzeugen zu installieren
Wartung	Regelmäßige Reinigung des Bildschirms und der Anschlüsse
Sicherheit	Nur mit geeigneter Stromversorgung verwenden
Garantie	2 Jahre

Häufig gestellte Fragen - DPX7100DAB KENWOOD

Wie setze ich den KENWOOD DPX7100DAB zur\u00fcck?

Um Ihr Ger\u00e4t zur\u00fcckzusetzen, halten Sie die Taste \"Reset\" auf der R\u00fcckseite des Ger\u00e4ts einige Sekunden lang gedr\u00fcckt, bis der Bildschirm ausgeht und wieder angeht.

Wie stelle ich die DAB-Frequenz ein?

Dr\u00fccken Sie die Taste \"Source\", um das DAB-Radio auszuw\u00e4hlen, und verwenden Sie dann die Einstelltaste, um die verf\u00fcgbaren Sender zu durchsuchen.

Warum ist der Ton leise oder fehlt?

Pr\u00fcfen Sie zun\u00e4chst die Lautst\u00e4rke des Ger\u00e4ts. Stellen Sie auch sicher, dass die Lautsprecherkabel richtig angeschlossen sind und keine Unterbrechung in der Verbindung vorliegt.

Wie verbinde ich mein Smartphone per Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und suchen Sie nach Ger\u00e4ten. W\u00e4hlen Sie \"KENWOOD DPX7100DAB\" aus der Liste der verf\u00fcgbaren Ger\u00e4te aus und folgen Sie den Anweisungen, um die beiden Ger\u00e4te zu koppeln.

Wie aktualisiere ich die Software des Ger\u00e4ts?

Laden Sie das neueste Software-Update von der KENWOOD-Website herunter und folgen Sie den Anweisungen, um das Update auf einen USB-Stick zu \u00fcbertragen und auf dem Ger\u00e4t zu installieren.

Der Bildschirm bleibt schwarz, was soll ich tun?

Pr\u00fcfen Sie zun\u00e4chst, ob das Ger\u00e4t ordnungsgem\u00e4\u00df mit Strom versorgt wird. Wenn der Bildschirm schwarz bleibt, versuchen Sie, das Ger\u00e4t wie in der ersten Frage beschrieben zur\u00fcckzusetzen.

Wie \u00e4ndere ich die Sprache der Benutzeroberfl\u00e4che?

Gehen Sie zum Einstellungsmen\u00fc, w\u00e4hlen Sie \"Sprache\" und dann die gew\u00fcnschte Sprache aus der Liste aus.

Mein Ger\u00e4t empf\u00e4ngt keine Radiosender, was soll ich tun?

Stellen Sie sicher, dass die Antenne richtig installiert und funktionsf\u00e4hig ist. Versuchen Sie auch, eine neue Sendersuche im Men\u00fc durchzuf\u00fchren.

BEDIENUNGSANLEITUNG DPX7100DAB KENWOOD

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb“ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt.

For Israel

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Konformitätserklärung in Bezug auf die RE-Vorschrift 2014/53/EU Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVC KENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, Niederlande

English

Hiermit erklärt JVCKENWOOD, dass das Funkgerät

"DPX-7100DAB" der Richtlinie 2014/53/EU entspricht.

Der volle Text der EU-Konformitätserklärung steht unter

der folgenden Internetadresse zur Verfügung:

http://www.kenwood.com/cs/ce/eudoc/

Nederlands

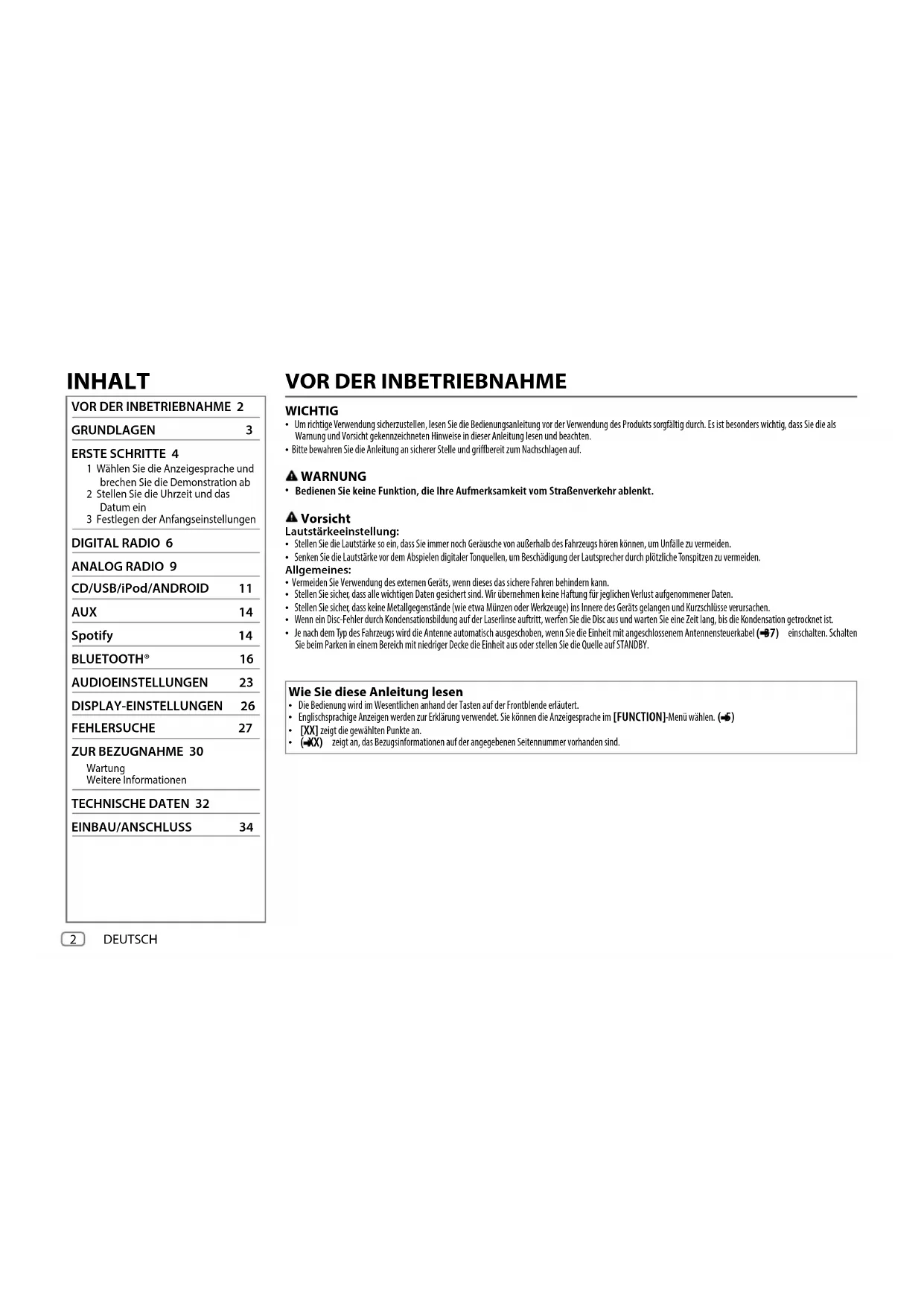

VOR DER INBETRIEBNAHME 2
GRUNDLAGEN	3
ERSTE SCHRITTE 41 Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab2 Stellen Sie die Uhrzeit und das Datum ein3 Festlegen der Anfangseinstellungen
DIGITAL RADIO 6
ANALOG RADIO 9

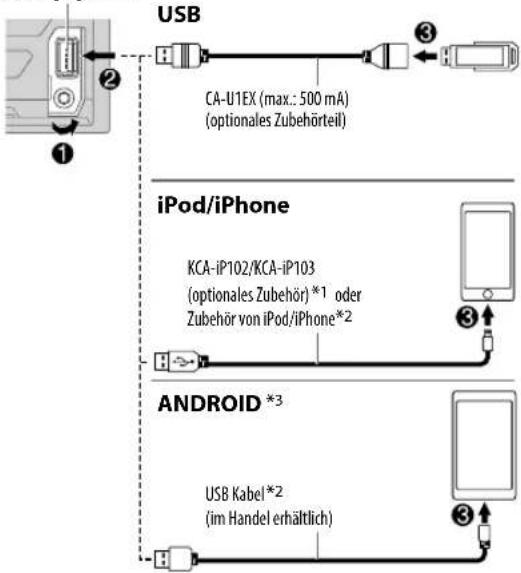

CD/USB/iPod/ANDROID	11
AUX	14
Spotify	14
BLUETOOTH®	16
AUDIOEINSTELLUNGEN	23
DISPLAY-EINSTELLUNGEN	26
FEHLERSUCHE	27
ZUR BEZUGNAHME 30WartungWeitere Informationen
TECHNISCHE DATEN 32

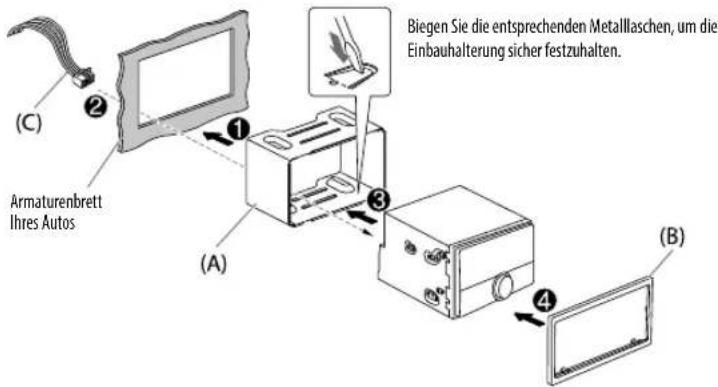

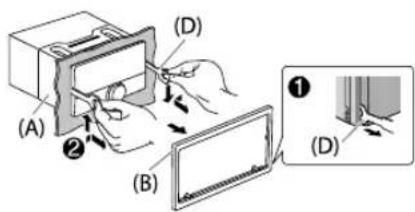

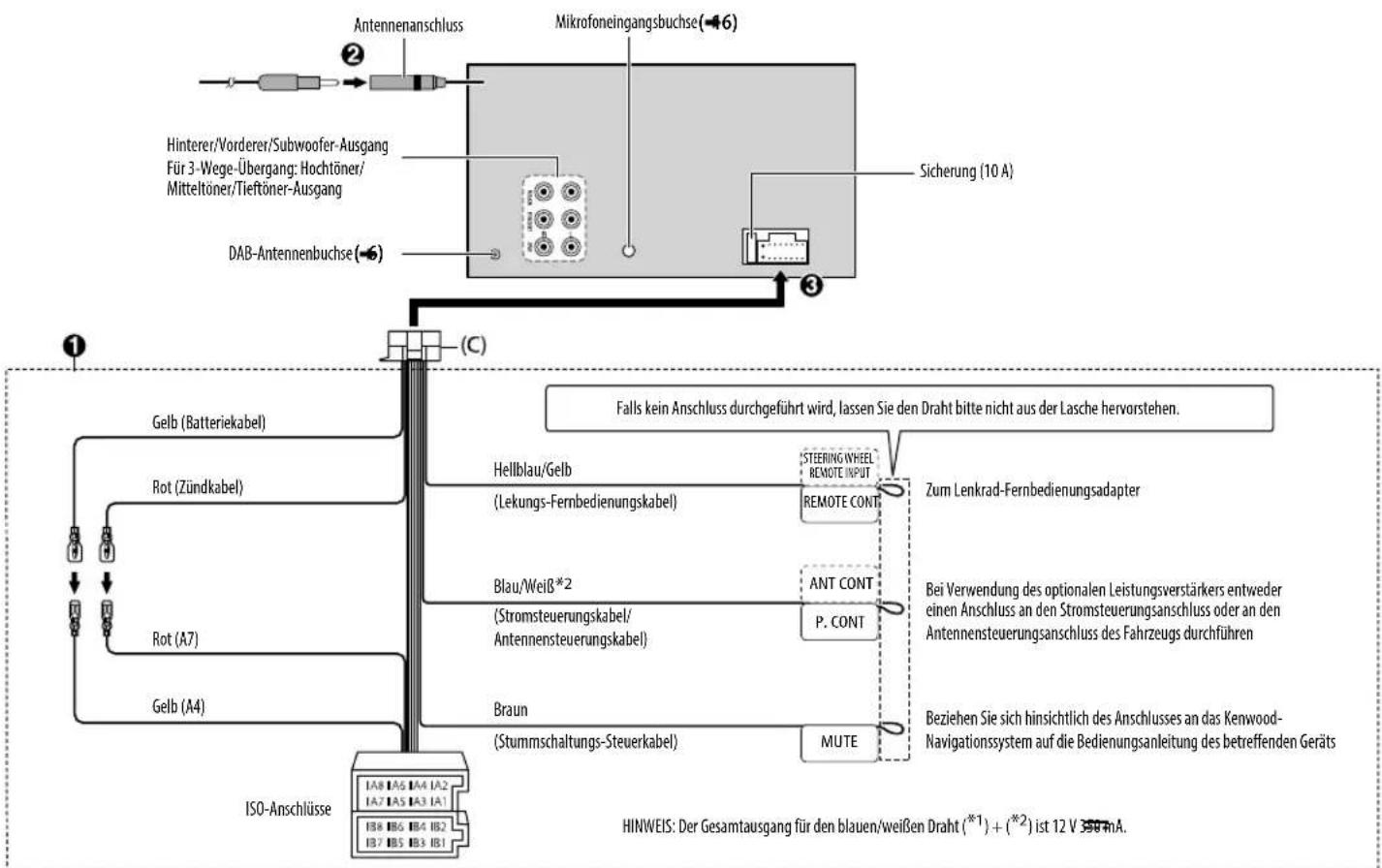

EINBAU/ANSCHLUSS	34

VOR DER INBETRIEBNAHME

WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

▲WARNUNG

- Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

▲ Vorsicht

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonguellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.
• Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel ( -87 ) einschalten. Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY.

Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende erläutert.
- Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION]-Menü wählen. (5)
• [XX] zeigt die gewählten Punkte an.
- (→X) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

GRUNDLAGEN

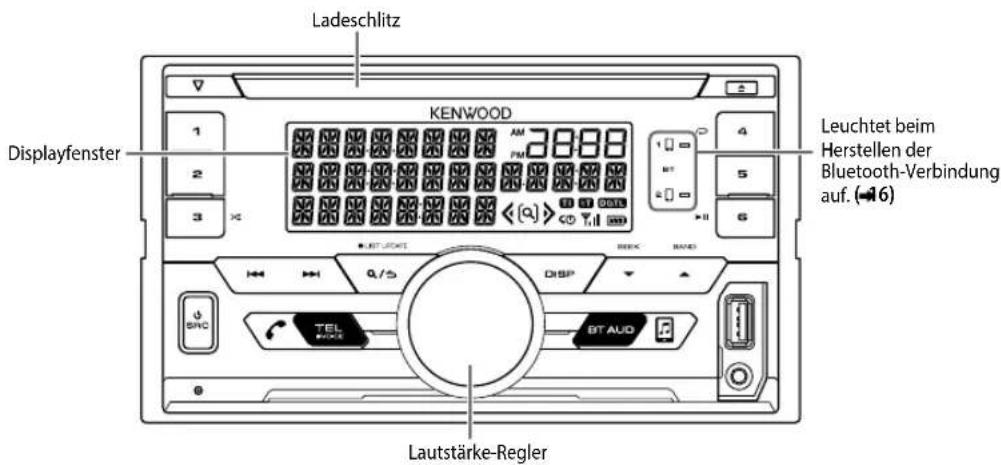

Frontblende

Ladeschlitz Displayfenster KENWOOD AM 2888 PM 4 Leuchtet beim Herstellen der Bluetooth-Verbindung auf. (16) BNT-AUTI DISP TEL BECK BT AUD Lautstärke-Regler

Rücksetzen

Blinkt wenn die Einheit auf Suchstatus schaltet.

Zum Auf der Frontblende

Einschalten	Drücken Sie ⬤ SRC• Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke	Drehen Sie den Lautstärke-Regler.
Quelle auswählen	Drücken Sie ⬤ WERCHOLT.
Ändern der Display-Information	Drücken Sie DISP wiederholt.(→2)

ERSTE SCHRITTE

1 Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES], → 5 gestellt ist), erscheint Folgendes im Display: "SEL LANGUAGE"→ "PRESS"→ "VOLUME KNOB"

1 Drehen Sie den Lautstärke-Regler zum Wählen von ENG, [RUS] (Russisch) oder [SPÄ] (Spanisch), und drücken Sie dann den Regler. [ENG] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: "CANCEL DEMO" → "PRESS" → "VOLUME KNOB".
2 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.
3 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

Danach zeigt das Display den gewählten Übergangstyp: "2-WAY X'OVER" oder "3-WAY X'OVER"

- Zum Ändern des Übergangstyps siehe "Übergangstyp ändern". (-6)

4 DEUTSCH

2 Stellen Sie die Uhrzeit und das Datum ein

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den Regler.

Zum Einstellen der Uhr

3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler.

Stunde→ Minute

5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT] und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Zum Einstellen des Datums

7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE FORMAT], und drücken Sie dann den Regler.
8 Drehen Sie den Lautstärke-Regler zum Wählen von [DD/MM/YY] oder [MM/DD/YY], und drücken Sie dann den Regler.
9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler.
10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag ➞ Monat ➞ Jahr oder Monat ➞ Tag ➞ Jahr

11 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

3 Festlegen der Anfangseinstellungen

1 Drücken Sie überholt, um auf STANDBY zu schalten.
2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
3 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (→ 5), und drücken Sie dann den Regler.
4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
5 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

ERSTE SCHRITTE

Standard: XX
DISPLAY

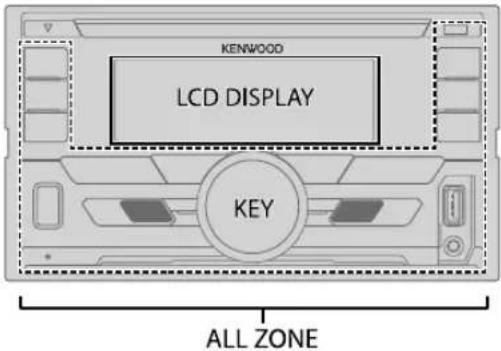

EASY MENU	Bei Eingabe von[FUNCTION]...ON Die LCD DISPLAY Zonenbeleuchtung wechselt auf weiße Farbe um. ;OFF: Die LCD DISPLAY Zonenbeleuchtung verbleibt als Farbe vor[COLOR SELECT].(—27)Die KEY Zonenbeleuchtung von wechselt auf hellblaue Farbe um, wenn Sie[FUNCTION] eingeben, ungeachtet der Einstellung von[EASY MENU].Siehe Abbildung auf Seite 26 zur Zonenidentifikation.
TUNER SETTING
DABANT POWER	ON Versorgt die DAB-Antenne mit Strom. Wählen, wenn die mitgelieferte Antenneverwendet wird. ;OFF: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenneohne Booster verwendet wird. (—38)
PRESETTYPE	NORMAL: Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband(FM1/FM2/FM3/MW/LW/DB1/DB2/DB3). ;MIX: Speichert einen Sender (Digitalradio oderAnalogradio) für jede Sendespeichertaste ungeachtet des gewählten Frequenzbands.
SYSTEM
KEY BEEP	(Gilt nicht, wenn 3-Wege-Übergang gewählt ist.)ON Aktiviert den Tastenberührungston. ; OFF: Deaktiviert.
SOURCE SELECT
SPOTIFYSRC	ON Aktiviert Sie SPOTIFY in der Quellenwahl. ; OFF: Deaktiviert. (—4)
BUILT-INAUX	ON Aktiviert Sie AUX in der Quellenwahl. ; OFF: Deaktiviert. (—4)
P - OFF WAIT	Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist.Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby-Modus), umBatteriestrom zu sparen.20M 20 Minutes ; 40M: 40 Minutes ; 60M: 60 Minutes ; — — — : Hebt auf

CD READ 1	: Hiermit wird automatisch zwischen Discs mit Audiodateien und Musik-CDs unterschieden. ;2: Hiermit wird die Wiedergabe zwangsweise als Musik-CD durchgeführt. Es kommt kein Ton, wenn eine Disc mit Audiodateien abgespielt wird.
F/W UPDATE
UPDATE SYSTEM/UPDATE DAB1/UPDATE DAB2
F/W UP xxxx/F/W UP xxxxx/F/W UP Vxxx	YES: Startet die Aktualisierung der Firmware. ;NO: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie.
FACTORYRESETES	: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ;NO: Hebt auf
CLOCK
CLOCK DISPLAY	ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ;OFF: Hebt auf.
ENGLISH	Wählen Sie die Anzeigesprache für das [FUNCTION]-Menü und die Musik-Information, wo zutreffend.Als Standard ist [ENGLISH] ausgewählt.
PYCCKII
ESPANOL

ERSTE SCHRITTE

Übergangstypändern

1 Drücken Sie Wederholt, um auf STANDBY zu schalten.
2 Die Zifferntasten 4 und 5 gedrückt halten, um auf Übergangswahl zu schalten.
Der aktuelle Übergangstyp erscheint.
3 Drehen Sie den Lautstärke-Regler zum Wählen von "2WAY" oder "3WAY", und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler zum Wählen von "YES" oder "NO", und drücken Sie dann den Regler.
Der gewählte Übergangstyp erscheint.
• Zum Abbrechen halten Sie gedrückt.
- Zum Anpassen der gewählten Übergangseinstellungen (-24, 25).

Vorsicht

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher.(36, 37)

Wenn Sie einen falschen Typ wählen:

• Die Lautsprecher können beschädigt werden.

- Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

Wenn Sie einen falschen Typ wählen: • Die Lautsprecher können beschädigt werden. • Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

DIGITAL RADIO

Wissenwertes über DAB (Digital Audio Broadcasting)

DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln.

Im Gegensatz zu FM (UKW)-Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme ("Dienste" genannt), um ein sogenanntes "Ensemble" zu bilden.

Die "Primärkomponente" (Hauptrundfunksender) wird manchmal von einer "Sekundärkomponente" begleitet, die zusätzliche Programme oder andere Informationen enthalten kann.

Vorbereitung:

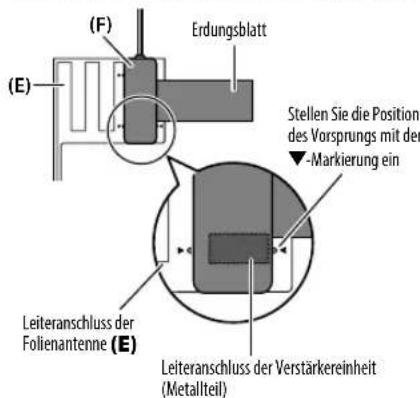

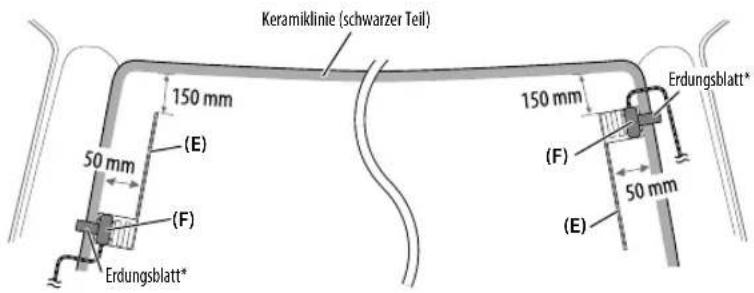

1 Schließen Sie die mitgelieferte DAB-Antenne an die DAB-Antennenbuchse an. (37)

2 Drücken Sie ⏻ SRC wiederholt zum Wählen von DIGITAL AUDIO.

3 Halten Sie Q/♂ (LIST UPDATE) gedrückt, um die Aktualisierung der Dienstliste zu starten.

"LIST UPDATE" erscheint, und die Aktualisierung beginnt. "UPDATED" erscheint, wenn die Aktualisierung fertig ist.

Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

- Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie 📞/→ (LIST UPDATE) erneut gedrückt.

DIGITAL RADIO

KENWOOD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Suchen Sie nach einem Ensemble

1 Drücken Sie wiederholt zum Wählen von DIGITAL AUDIO.
2 Drücken Sie wierandlt, um DB1/DB2/DB3 zu wählen.
3 Halten Sie |◀◀ / ▶▶▶ gedrückt, um ein Ensemble zu suchen.
4 Drücken Sie ◀◀◀ / ▶▶, um ein Ensemble, einen Dienst oder eine Komponenten zum Hören zu suchen.
- Zum Ändern des Suchverfahrens für ◀◀◀ / ▶▶▶: Drücken Sie ▼ SEEK wiederholt.

AUTO1 : Drücken Sie◀◀ / ▶▶▶: Wählen Sie ein Ensemble, einen Dienst oder eine Komponente.

Helt und I gedrückte Sucht automatisch nach einem

AUTO2 : Drücken Sie◀◀/▶▶: Suchen Sie nach einem Festsender.

MANUAL : Drücken Sie ◀◀/▶▶!: Wählen Sie ein Ensemble, einen Dienst oder eine Komponente.

Halten▶▶▶ I gedrück Sie Suchen Sie manuell nach einem

• Zum Speichern eines Dienstes: Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.
• Zum Auswählen eines gespeicherten Dienstes: Drücken Sie eine der Zifferntasten (1 bis 6).

Wählen Sie einen Dienst

1 Drücken Sie zum auf Dienstsuche zu schalten.
2 Drehen Sie den Lautstärke-Regler oder drücken Sie ▲ / ▼ zum Wählen eines Dienstes, und drücken Sie dann den Regler.

Zum Abbrechen der Dienstsuche drücken Sie Ernent.

Wählen Sie einen Dienst nach Namen

1 Drücken Sie zum auf Dienstsuche zu schalten.
2 Drehen Sie den Lautstärke-Regler schnell für alphabetische Suche.
3 Drehen Sie den Lautstärke-Regler oder drücken Sie |◀◀ / ▶▶, um das Zeichen auswählen, nach dem gesucht werden soll.

Zum Weitergehen zur vorherigen/nächsten Seite ▲/▼ drücken.

4 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

5 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler.
Zum Beenden Sie des alphabetische Suche drücken Sie Erneut.

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (→ 8), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

DIGITAL RADIO

Standard: XX

TUNERSETTING

AF SET ON:Während des Hörens von DAB: Schalten Sie automatisch auf UKW-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.Während des Hörens von FM (UKW): Schalten Sie automatisch auf DIGITAL AUDIO-Sendung des gleichen Programms um (wenn verfügbar). ;OFF: Hebt auf.

TI ON : Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFF: Hebt auf.

PTY SEARCH 1 Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (→), und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache (ENGLISH/FRENCH/GERMAN), und drücken Sie dann den Regler.3 Drücken Sie◀◀ / ►▶1 zum Starten des Suchlaufs.

ASW SELECT TRAVEL ,WARNINGS, NEWS WEATHER EVENT, SPECIAL, RAD INFO, SPORTS, FINANCE: Drehen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler."* " erscheint vor dem aktivierten Ansagetyp.Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.• Mehrfache Ansagen können gleichzeitig aktiviert werden.• Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut (" * " erlischt).

LIST UPDATE AUTO : Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung. ;MANUAL: Aktualisiert die DAB-Dienstliste, indem Q/→(LIST UPDATE)gedrückt gehalten wird.

DIGITAL RADIO

Verfügbarer Programmtyp für [PTY SEARCH]

MUSIC: POP M (Musik), RÖCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik)

Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt.

- Wenn die Lautstärke während des Empfangs von Verkehrsfunk, Ansagen, Alarm oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion, Ansagen, der Alarm oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen.

ANALOG RADIO

KENWOOD RECK 3400 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Suche nach einem Sender

1 Drücken Sie Wiederholt zum Wählen von RADIO.
2 Drücken Sie ▲ BAND wiederholt, um FM1/FM2/FM3/MW/LW zu wählen.
3 Drücken Sie |◀◀ / ▶▶, um einen Sender zu suchen.

- Zum Ändern des Suchverfahrens für ◀◀◀ / ▶▶▶: Drücken Sie ▼WSEEKolt.

AUTO1 : Sucht automatisch nach einem Sender.

AUTO2 : Suchen Sie nach einem Festsender.

MANUAL : Sucht manuell nach einem Sender.

• Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.
• Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (1 bis 6).

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (10), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

ANALOG RADIO

Standard: XX

TUNERSETTING
LOCAL SEEK	ON: Sucht nur Sender mit gutem Empfang. ;OFF: Hebt auf.• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.
AUTO MEMORY	YES: Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang. ;NO: Hebt auf.• Nur wählbar, wenn [NORMAL] für [PRESET TYPE] gewählt ist.(→)
MONO SET	ON: Verbessern Sie den FM (UKW)-Empfang (aber der Stereoeffekt kann verloren gehen). ;OFF: Hebt auf.
NEWS SET ON	: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ;OFF: Hebt auf.
REGIONAL ON	____: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF"-Steuerung. ;OFF: Hebt auf.
AF SET ON	____: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ;OFF: Hebt auf.
TI*	ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar ("TI" leuchtet auf). ;OFF: Hebt auf.* [TI] im MW/LW-Wellenbereich dient zum Aktivieren von Verkehrsinformatinoen nur von DIGITAL AUDIO-Quelle.
PTY SEARCH	1 Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe Folgendes), und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache (ENGLISH/FRENCH/GERMAN), und drücken Sie dann den Regler.3 Drücken Si←◄ / ►►|zum Starten des Suchlaufs.

Verfügbarer Programmtyp für[PTY SEARCH]

MUSIC : POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), JAZZ COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik)

Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt.

• [LOCAL SEEK]/[MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[PTY SEARCH] ist nur wählbar, wenn der Wellenbereich FM1/FM2/FM3 ist.
• Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Wird die Verkehrsfunk-Funktion oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen.

CD/USB/iPod/ANDROID

Starten Sie die Wiedergabe

Die Quelle schaltet automatisch um, und die Wiedergabe startet.

CD

USB-Eingangsterminal

KENWOOD

Zum Auf der Frontblende

Wiedergabe/Pause	Drücken Sie ▶II 6.
Vorspulen/Rückspulen*4	Halten Sie I◀◀ / ▶▶I gedrückt.
Auswählen eines Tracks/einer Datei	Drücken Sie I◀◀ / ▶▶I.
Auswählen eines Ordners*5	Drücken Sie ▲ / ▼.

*1 KCA-iP102:30-poliger Typ, KCA-iP103:Lightning-Typ
*2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.
*3 Wenn ein Android-Gerät angeschlossen wird, wird "Press [VIEW] to install KENWOOD MUSIC PLAY APP" angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der KENWOOD MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. Für die neueste Information besuchen Sie .
*4 Bei ANDROID: Trifft nur zu, wenn[BROWSE MODE] gewählt ist.(→2)
*5 Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/ANDROID.

CD/USB/iPod/ANDROID

Zum Auf der Frontblende

Wiederholte Wiedergabe*6	Drücken Sie wiederholt.
	TRACK REPEAT/ALL REPEAT	: Audio-CD
	FILE REPEAT/FOLDER REPEAT/ALL REPEAT	: MP3/WMA/AAC/WAV/FLAC-Datei
	FILE REPEAT/FOLDER REPEAT/REPEAT OFF	: iPod oder ANDROID
Zufallswiedergabe*6	Drücken Sie wiederholt.
	DISC RANDOM/RANDOM OFF	: Audio-CD
	FOLDER RANDOM/RANDOM OFF	: MP3/WMA/AAC/WAV/FLAC-Datei,iPod oder ANDROID
	Halten Sie die gedrückt, um	ALL RANDOM zu wählen.*7

*6 Bei iPod/ANDROID: Trifft nur zu, wenn[MODE OFF]/ [BROWSE MODE] gewählt ist.
*7 Bei CD: Nur für MP3/WMA/AAC-Dateien.

Wählen Sie den Steuermodus

Während iPod USB als Quelle gewählt ist, drücken Sie 5 wiederholt.

MODE ON : Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause, Datei-Überspringen, Vorspulen oder Zurückspulen von Dateien von dieser Einheit steuern.

MODE OFF : Steuern Sie den iPod von dieser Einheit.

Während ANDROID als Quelle gewählt ist, drücken Sie 5 wiederholt.

BROWSE MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung KENWOOD MUSIC PLAY.

HAND MODE : Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. Sie können aber weiterhin Wiedergabe/Pause und Datei-Überspringen von dieser Einheit steuern.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 5 wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken.

Hören Sie Tuneln Radio/Tuneln Radio Pro

Beim Hören von Tuneln Radio oder Tuneln Radio Pro schließen Sie das iPod/iPhone am USB-Eingang des Geräts an.

• Das Gerät gibt den Ton von diesen Anwendungen aus.

Auswählen einer Datei aus einem Ordner/einer Liste

Beim iPod/ANDROID nur gültig, wenn [MODE OFF]/[BROWSE MODE] gewählt ist.

1 Drücken Sie .Q/5
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/ einer Liste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche (gilt nur für CD, USB und ANDROID-Quelle)

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

Suchlauf überspringen (gilt nur für iPod USB und ANDROID-Quelle)

Drücken Sie |◀◀ /▶▶|, um mit einem vorgegebenen Überspringen-Suchverhältnis zu suchen. (▶3, [SKIP SEARCH])

- Wenn I◀◀ /▶▶ I gedrückt gehalten wird, wird Suchlauf mit einem Verhältnis von 10% ausgeführt.

CD/USB/iPod/ANDROID

Alphabetische Suche (gilt nur für iPod USB und ANDROID-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

Für iPod USB-Quelle

1 Drehen Sie den Lautstärke-Regler schnell für Zeichensuche.

2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens. - Wählen Sie*, um ein anderes Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 zu suchen.

3 Drücken Sie |◀◀ / ▶▶, um auf die Eingabeposition umzuschalten. • Sie können bis zu 3 Zeichen eingeben.

4 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

Für ANDROID-Quelle

1 Drücken Sie ▲ / ▼, um auf Zeichensuche zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen des Buchstabens.

^A^: Großbuchstaben (A bis Z)

A : Kleinbuchstaben (a bis z)

-0:- Zahlen (0 bis 9)

***: Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9

3 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

• Zum Zurückkehren zum Grundordner/ersten Datei/Top-Menü drücken 5. (Gilt nicht für BT AUDIO-Quelle.)
• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5
  • Zum Abbrechen halten Sie gedrückt.

Einstellungen zur Verwendung der KENWOOD Remote-Anwendung

KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über USB-Eingang).

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der KENWOOD Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie .

Sie können die Einstellungen auf gleiche Weise vornehmen wie bei Verbindung über Bluetooth. (21, 22)

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden ♀/♂ gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

USB
MUSIC DRIVE	DRIVE CHANGE: Das nächste Laufwerk ([DRIVE 1] bis [DRIVE 4]) wird automatisch gewählt, und die Wiedergabe startet.Wiederholen Sie Schritt1 bis 3 , um die folgenden Laufwerke zu wählen.
SKIP SEARCH	0.5%/1%.5%/10%: Beim Hören einer iPod USB- oder ANDROID-Quelle wird das Überspringen-Suchverhältnis für alle Dateien gewählt.

AUX

Vorbereitung:

Wählen Sie [ON] für [BUILT-IN AUX] für [SOURCE SELECT]. (→)

Beginnen Sie zu hören

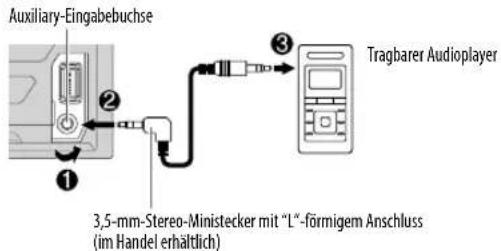

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

Auxiliary-Eingabebuchse 3,5-mm-Stereo-Ministecker mit "L"-förmigem Anschluss (im Handel erhältlich) Tragbarer Audioplayer

2 Drücken Sie wiederholt zum Wählen von AUX.

3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Den AUX-Namen einstellen

Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer...

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [SYSTEM], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUX NAME SET], und drücken Sie dann den Regler.

4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler.

AUX (Standard)/DVD/PORTABLE/GAME/VIDEO/TV

5 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Spotify

Vorbereitung:

Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/iPod touch), erstellen Sie ein Konto und melden sich bei Spotify an.

- Wählen Sie[ON] für [SPOTIFY SRC] in [SOURCE SELECT].(→)

Beginnen Sie zu hören

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät.

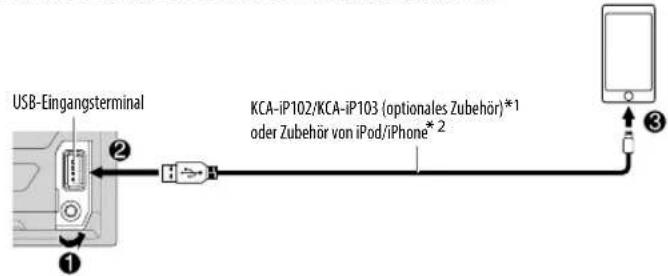

2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an.

USB-Eingangsterminal KCA-iP102/KCA-iP103 (optionales Zubehör)*1 oder Zubehör von iPod/iPhone* 2 ① ② ③

3 Drücken Sie wiederholt zum Wählen von SPOTIFY.

Die Sendung beginnt automatisch.

*1 KCA-iP102:30-poliger Typ, KCA-iP103:Lightning-Typ
*2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Spotify

Zum Auf der Frontblende
Wiedergabe/Pause	Drücken Sie ▶ 11 6.
Einen Track überspringen	Drücken Sie ◀◀◆*3 / ▶▶1.
Daumen nach oben oder Daumen nach unten*4	Drücken Sie ▲ / ▼.
Starten Sie das Radio	Halten Sie 5 gedrückt.
Wiederholte Wiedergabe*5	Drücken Sie wiederholt.REPEAT ALLREPEAT ONE*3/REPEAT OFF
Zufallswiedergabe*5	Drücken Sie zwiederholt.* 3SHUFFLE ON/SHUFFLE OFF

*3 Nur für Premium-Konto-Anwender verfügbar.

*4 Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen.

*5 Nicht für die Tracks in der Playlist verfügbar.

Bevorzugte Song-Information speichern

Während des Hörens von Radio mit Spotify..

Halten Sie den Lautstärke-Regler gedrückt.

"SAVED" erscheint, und die Informationen werden in "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto gespeichert.

Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren.

"REMOVED" erscheint, und die Informationen werden von "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto entfernt.

Suchen Sie nach einem Song oder Sender

1 Drücken Sie 9/5

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler.

Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information.

3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders.

4 Drücken Sie den Lautstärke-Regler zum Bestätigen.

Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen.

Zum Abbrechen halten Sie ♀/♂ gedrückt.

BLUETOOTH®

BLUETOOTH — Verbindung

Unterstützte Bluetooth-Profile

Unterstützte Bluetooth-Codecs

• Sub-Band-Codec (SBC)
  – Erweiterte Audio-Codierung (AAC)

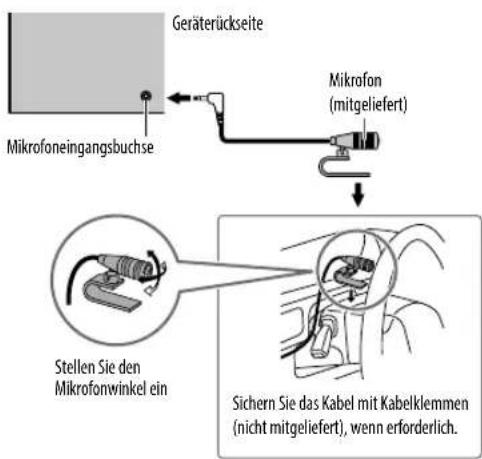

Schließen das Mikrofon an

Geräterückseite Mikrofoneingangsbuchse Mikrofon (mitgeliefert) Stellen Sie den Mikrofonwinkel ein Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich.

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1 Drücken Sie auf die Einheit einzuschalten.
2 Suchen und wählen Sie den Modellnamen dieser Einheit (DPX-7 *** ) auf dem Bluetooth-Gerät.

"PAIRING" → "PASS XXXXXX" → Gerätename → "PRESS" → "VOLUME KNOB" erscheint im Display.

- Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben.

3 Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs.

"PAIRING OK" erscheint, wenn das Pairing fertig ist.

Wenn der Pairing-Vorgang ausgeführt ist, wird die Bluetooth-Verbindung automatisch hergestellt. Die Anzeige "BT1" und/oder "BT2" auf der Frontblende leuchtet auf.

• Diese Einheit unterstützt Secure Simple Pairing (SSP).
• Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.
• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, 20, [DEVICE DELETE].
• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (21)
• Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
• Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

Auto Pairing

Wenn Sie Ihr iPhone/iPod touch/Android-Gerät an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert.

Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Automatische Pairing-Anforderung wird nur aktiviert, wenn:
– Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist.
- [AUTO PAIRING] auf [ON] gestellt ist. (20)
– Die KENWOOD MUSIC PLAY-Anwendung wird auf dem Android-Gerät(→1) installiert, und [BROWSE MODE] wird gewählt. (→2)

BLUETOOTH®

BLUETOOTH — Handy

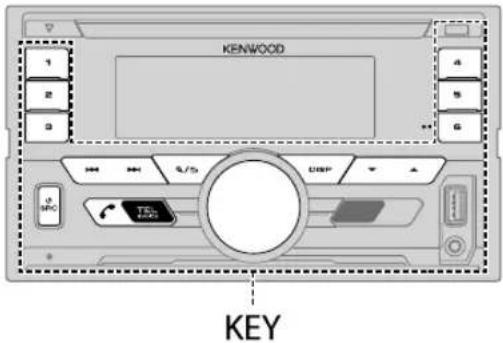

KENWOOD KEY

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:
• Die KEY Zone leuchtet in grüner Farbe auf und blinkt.
- Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (18)
Während eines Rufs:
• Die LCD DISPLAY Zone leuchtet entsprechend den für [DISPLAY] (-27) und die KEY Zone vorgenommenen Einstellungen in grüner Farbe auf.
- Falls Sie das Gerät ausschalten, wird die Bluetooth-Verbindung getrennt.

Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Zum Auf der Frontblende

Erster ankommender Anrufe...

Nehmen Sie einen Ruf entgegen	Drücken Sie TEL oder den Lautstärke-Regler oder eine der Zifferntasten (1 bis 6).
Weisen Sie einen Ruf ab	Drücken Sie / .
Einen Anruf beenden	Drücken Sie / .

Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten	Drücken Sie TEL.
Einen anderen ankommenden Anruf abweisen	Drücken Sie Q/5.

Bei zwei aktiven Anrufen...

Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Drücken Sie / .
Umschalten zwischen aktuellem Anruf und gehaltenem Anruf	Drücken Sie TEL .
Stellen Sie die Telefonlautstärke ein [00] bis [35] (Standard: [15])	Drehen Sie den Lautstärke-Regler während eines Anrufs.· Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen.
Umschalten zwischen Freisprech- und Privatgespräch-Modi	Drücken Sie II 6 während eines Anrufs.· Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

BLUETOOTH®

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

MIC GAIN LEVEL -10	bis LEVEL +10 (LEVEL -4): Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu.
NR LEVEL LEVEL -5	bis LEVEL +5 (LEVEL 0): Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird.
ECHOCANCEL	LEVEL -5 bis LEVEL +5 (LEVEL 0): Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird.

Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

1 Drücken Sie uTebuf Bluetooth-Modus zu schalten.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden gedruckt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

18 DEUTSCH

Standard: XX

SETTINGS

AUTOANSWER 1 bis 30: Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden). ;OFF: Hebt auf.

BATT/SIGNAL*AUTO : Zeigt die Stärke der Batterie und des Signals, wenn die Einheit ein Bluetooth-Gerät erkennt und das Bluetooth-Gerät verbunden ist. : OFF: Hebt auf.

* Funktionalität hängt von dem Typ der verwendeten Telefone ab.

Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten.

"(Name des ersten Geräts)" erscheint.

- Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie TEL erneut, um auf das andere Telefon umzuschalten. "(Name des zweiten Geräts)" erscheint.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

CALL HISTORY

(Nur gültig, wenn das Telefon PBAP unterstützt.)

1 Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer.

- "INCOMING", "OUTGOING" oder "MISSED" erscheint im unteren Teil des Displays, um den vorherigen Rufstatus zu zeigen.

- Drücken Sie DISP, um die Anzeigekategorie (NUMBER oder NAME) umzuschalten. - "NO DATA" erscheint, wenn kein aufgezeichneter Verlauf vorhanden ist.

2 Drücken Sie den Lautstärke-Regler zum Anrufen.

BLUETOOTH®

PHONE BOOK	(Nur gültig, wenn das Telefon PBAP unterstützt.)1 Drehen Sie den Lautstärke-Regler schnell, um auf alphabetische Suche zu schalten (wenn das Telefonbuch viele Kontakte enthält).Das erste Menü (ABCDEFGHIJK) erscheint.· Um zum anderen Menü (LMNOPQRSTUV oderWXYZ1 *) zu gehen, drücken Sie ▲/▼.· Um den gewünschten ersten Buchstaben zu wählen, drehen Sie den Lautstärke-Regler oder drücken Sie ◀◀◀ / ►▶1, und drücken Sie anschließend den Knopf.Wählen Sie “1” für Suche mit Nummern und wählen Sie “ *” für Suche mit Symbolen.2 Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler.3 Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.· Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen.· Kontakte werden in die folgenden Kategorien unterteilt: HOME, OFFICE, MOBILE, OTHER, GENERAL.· Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen.(Buchstaben mit Akzentzeichen wie “Ü” werden als “Ü” angezeigt.)
NUMBER DIAL	1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens {★, #, +).2 Drücken Sie ◀◀◀ / ►▶1, um die Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.3 Drücken Sie den Lautstärke-Regler zum Anrufen.
VOICE	Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (€inen Ruf mit Spracherkennung tätigen)
BATT LOW/MID:FULL* : Zeigt die Batteriestärke.
NO SIGNAL/LOW/MID:MAX* : Zeigt die Stärke des momentan empfangenen Signals.

* Funktionalität hängt von dem Typ der verwendeten Telefone ab.

Einen Ruf mit Spracherkennung tätigen

1 Halten Sie gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren.
2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.
- Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.
- Diese Einheit unterstützt auch die Funktion "intelligenter persönlicher Assistent" des iPhone.

Einstellungen im Speicher

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

1 Drücken Sie, umTeluf Bluetooth-Modus zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [CALL HISTORY], [PHONE BOOK] oder [NUMBER DIAL], und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer.
4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

"STORED" wird angezeigt, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [NUMBER DIAL] in

Schritt 2 und speichern Sie eine leere Nummer.

Einen Ruf aus dem Speicher tätigen

1 Drücken Sie umLauf Bluetooth-Modus zu schalten.
2 Drücken Sie eine der Zifferntasten (1 bis 6).
3 Drücken Sie den Lautstärke-Regler zum Anrufen.

"NO MEMORY" erscheint, wenn kein Kontakt gespeichert ist.

BLUETOOTH®

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Halten Sie zum Beenden gedrückt.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie R/S

Standard: XX

BT MODE

PHONE SELECT	Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen.“*” erscheint vor dem Gerätenamen, wenn angeschlossen.
AUDIO SELECT	“>” erscheint vor dem aktuellen Wiedergabe-Audiogerät.Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.
DEVICEDELETE	1 Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler.
PIN CODE EDIT (0000)	Ändert den PIN-Code (bis zu 6 Stellen).1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer.2 Drücken Sie◀◀/▶▶↓, um die Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist.3 Drücken Sie den Lautstärke-Regler zum Bestätigen.
RECONNECT ON	____: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist. ;OFF: Hebt auf.
AUTOPAIRINGON	____: Die Einheit führt automatisch Pairing mit dem unterstützten Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ;OFF: Hebt auf.
INITIALIZE YES	: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.).;NO: Hebt auf.

Bluetooth-Testmodus

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

- Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie 📣 TElgedrückt.

Die Meldung "PLEASE PAIR YOUR PHONE PIN 0000" erscheint.

2 Suchen und wählen Sie den Modellnamen dieser Einheit (DPX-7***) auf dem Bluetooth-Gerät.

3 Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

"TESTING" blinkt im Display.

Das Konnektivitätsergebnis (OK oder NG) erscheint nach dem Test.

PAIRING: Pairing-Status

HF CNT: Hands-Free Profile (HFP) Kompatibilität

AUD CNT: Advanced Audio Distribution Profile (A2DP) Kompatibilität

PB DL: Phonebook Access Profile (PBAP) Kompatibilität

Zum Beenden des Testmodus halten Sie ⏻ SRC gedrückt, um das Gerät auszuschalten.

BLUETOOTH®

BLUETOOTH — Audio

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

KENWOOD 4 5 6 3 4/10 ST A.D

Audioplayer über Bluetooth

1 Drücken Sie zum Wählen von BT AUDIO.
2 Bedienen Sie den Bluetooth-Audioplayer zum Starten der Wiedergabe.

Zum Auf der Frontblende

Wiedergabe/Pause	Drücken Sie ▶ 11 6.
Wählen Sie die Gruppe oder den Ordner	Drücken Sie ▲ / ▼.
Reverse-/Vorwärts-Überspringen	Drücken Sie |◀◀ / ▶▶l.
Vorspulen/Rückspule	Halten Sie |◀◀ / ▶▶l gedrückt.
Wiederholte Wiedergabe Drücken Sie 📞4 wiederholt.ALL REPEAT FILE REPEAT, REPEAT OFF
Zufallswiedergabe	Halten Sie die 3 ✗ gedrückt, um ALL RANDOM zu wählen.• Drücken Sie3 ✗m RANDOM OFFzu wählen.
Auswählen einer Datei aus einem Ordner/einer Liste	Siehe “Auswählen einer Datei aus einem Ordner/ einer Liste” auf Seite 12.

Zum Auf der Frontblende

Umschalten zwischen angeschlossenen

Drücken Sie 5.*

Bluetooth-Audiogeräten

* Durch Drücken der "Play"-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.
Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.

Einstellungen zur Verwendung der KENWOOD Remote-Anwendung

KENWOOD Remote-Anwendung ist darauf ausgelegt, die Bedienung des KENWOOD Auto-Receivers vom iPhone/iPod (über Bluetooth oder über USB-Eingang) oder Android-Smartphone (über Bluetooth) auszuführen.

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der KENWOOD Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie .

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (22), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Halten Sie zum Beenden gedrückt.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

BLUETOOTH®

Standard: XX

REMOTEAPP

SELECT	Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll.
IOS YES	: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll.;NOHebt auf.Wenn IOS gewählt ist, wählen Sie iPod BT Quelle (oder iPod USB, wenn Ihr iPhone/iPod über USB-Eingang angeschlossen ist) zum Aktivieren der Anwendung.- Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn:- Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist.- Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.
ANDROID YES	: Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth.;NOHebt auf.
ANDROID LIST*: Wählt das Android-Smartphone zur Verwendung aus der Liste.
STATUS	Zeigt den Status des gewählten Geräts.IOS CONNECTED: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden.IOS NOT CONNECTED: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen.ANROID CONNECTED: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden.ANROID NOT CONNECTED: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

* Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.

Hören von iPhone/iPod über Bluetooth

Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören.

Drücken Sie wederholt zum Wählen von iPod BT.

• Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. (41)
• Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie ⏻ SRC, um iPod BT zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist.

Internetradio über Bluetooth

Sie können Spotify auf dem iPhone/iPod/Android-Gerät über Bluetooth auf dieser Einheit hören.

- Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.

Spotify hören

Vorbereitung:

Wählen Sie [ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (-5)

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät.

2 Verbinden Sie Ihr Gerät über Bluetooth-Verbindung. (46)

3 Drücken Sie ⏻ SRC wiederholt, um SPOTIFY (für iPhone/iPod) oder SPOTIFY BT (für Android-Gerät) zu wählen.

Die Quelle wird umgeschaltet, und die Sendung startet automatisch.

- Sie können das Spotify auf gleiche Weise wie Spotify über USB-Eingang bedienen. (-4)

AUDIOEINSTELLUNGEN

Während des Hörens einer Tonquelle...

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/5

Standard: XX

AUDIO CONTROL
SUB-W LEVEL	LEVEL -50 bis LEVEL +10 (LEVEL 0): Stellt den Subwoofer-Ausgangspegel ein.
MANUAL EQ	Die Klangelemente (Frequenzpegel, Klangpegel, Q-Faktor) werden in jeder Auswahl vorgewählt.
62.5HZ LEVEL LEVEL -9	bis LEVEL +9 (LEVEL 0): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
	BASSEXTENDON Schaltet den erweiterten Bass ein.;OFF: Hebt auf.
100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/16KHZ	LEVEL -9 bis LEVEL +9 (LEVEL 0): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
Q FACTOR 1.35	/1.50' 2.00 Den Qualitätsfaktor einstellen.
PRESET EQ	NATURAL/ROCK/POPS EASY /TOP40/JAZZ/POWERFUL/ USERWählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. (Wählen Sie [USER], um die in [MANUAL EQ] vorgenommenen Einstellungen zu verwenden.)
BASS BOOST	LEVEL1/LEVEL2/LEVEL3' LEVEL4/LEVEL5: Wählt Ihren bevorzugten Bass-Boost-Pegel.;OFF: Hebt auf.

LOUDNESS LEVEL1	/LEVEL2: Wählt Ihre bevorzugten niedrigen und hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ;OFF: Hebt auf.
SUBWOOFERSETON	_; Schaltet den Subwoofer-Ausgang ein. ;OFF: Hebt auf.
FADER	(Gilt nicht, wenn 3-Wege-Übergang gewählt ist.)R15 bis F15 (Q): Stellt die Balance zwischen hinterem und vorderem Lautsprecherausgang ein.
BALANCE L15	bis R15 (Q): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
VOLUME OFFSET LEVEL –15	bis LEVEL +6 (LEVEL Q): Nehmen Sie die Voreinstellung des Lautstärkepegels jeder Quelle vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.)
SOUND EFFECT
SOUND RECNSTR(Klangrekonstruktion)	(Gilt nicht für RADIO-Quelle, DIGITAL AUDIO-Quelle und AUX-Quelle.)ON: Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten-Kompression verloren gehen, wiederhergestellt werden. ;OFF: Hebt auf.
SPACE ENHANCE	(Gilt nicht für RADIO-Quelle und DIGITAL AUDIO-Quelle.)SMALL MEDIUM /LARGE Erlaubt virtuelle Verbesserung des Klangraums. ;OFF: Hebt auf.
SND REALIZER LEVEL1	/LEVEL2/ LEVEL3 lässt den Klang virtuell realistischer wirken. ;OFF: Hebt auf.
STAGE EQ LOW	/MIDDLE HIGH: Stellt die von den Lautsprechern gehörte Klangposition virtuell ein. ;OFF: Hebt auf.
DRIVE EQ ON	: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern. ;OFF: Hebt auf.
SPEAKER SIZE	Je nach dem gewählten Übergangstyp (→6), 2-Wege-Übergang oder 3-Wege-Übergang werden die Einstellpunkte gezeigt. (~24, 25)Als Standard ist der 2-Wege-Übergangstyp gewählt.
X'OVER
DTA SETTINGS	Für Einstellungen, →25, 26, Einstellungen der digitalen Zeitanpassung.
CAR SETTINGS

• [SUB-W LEVEL] ist nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist.

AUDIOEINSTELLUNGEN

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

SPEAKER SIZE

Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

• Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.
• Wenn 2-Wege-Übergang gewählt ist und [NONE] für [TWEETER] von [FRONT], [REAR] und [SUBWOOFER] für [SPEAKER SIZE] gewählt ist, steht die Einstellung [X' OVER] des Lautsprechers nicht zur Verfügung.
• Wenn 3-Wege-Übergang gewählt ist, wenn [NONE] für [WOOFER] von [SPEAKER SIZE] gewählt ist, steht die Einstellung [X'OVER] von [WOOFER] nicht zur Verfügung.

X' OVER

• [FRQ]/[F - HPF FRQ] [R - HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.
• [F - HPF SLOPE]/[R - HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE]/[SLOPE]: Passt die Stellt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.
• [SW LPF PHASE]/[PHASE]:Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.
• [GAIN LEFT][GAIN RIGHT]/[F - HPF GAIN]/[R - HPF GAIN]/[SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Einstellpunkte für 2-Wege-Übergang

SPEAKER SIZE
FRONT SIZE		8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6.5×7/6×8/6×9/7×10
	TWEETER	SMALL/MIDDLE/LARGE/NONE(nicht angeschlossen)
REAR 8CM	/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9/7×10/NONE(nicht angeschlossen)
SUBWOOFER*	16CM/20CM/25CM/30CM/38CM OVER/NONE (nicht angeschlossen)
X'OVER
TWEETER FRQ		1KHZ/1.6KHZ/2.5KHZ/4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
	GAIN LEFT	-8bis_0
	GAIN RIGHT	-8bis_0
FRONT HPF F - HPF FRQ		30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	F - HPF SLOPE	-6DB/-12DB/-18DB/-24DB
	F - HPF GAIN	-8bis_0
REAR HPF R - HPF FRQ		(Siehe FRONT HPF-Einstellungen oben.)
	R - HPF SLOPE
	R - HPF GAIN
SUBWOOFER LPF*	SW LPF FRQ 30HZ	/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH
	SW LPF SLOPE	-6DB/-12DB/-18DB/-24DB
	SW LPF PHASE	REVERSE (180°)/NORMAL(0°)
	SW LPF GAIN -8	bis_0

* Nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (→ 23)

AUDIOEINSTELLUNGEN

Einstellpunkte für 3-Wege-Übergang

SPEAKER SIZE
TWEETER	SMALL/MIDDLE/LARGE
MID RANGE	8CM/10CM/12CM/13CM/16CM/17CM/18CM4×6/5×7/6×8/6×9
WOOFER*	16CM/20CM/25CM/30CM/38CM OVER/NONE(nicht angeschlossen)
X'OVER
TWEETER HPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ
SLOPE	-6DB /-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -8	bisQ
MID RANGE HPF FRQ	30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ 250HZ/THROUGH
HPF SLOPE	-6DB /-12DB
LPF FRQ	1KHZ/1.6KHZ/2.5KHZ 4KHZ/5KHZ/6.3KHZ/8KHZ/10KHZ/12.5KHZ/THROUGH
LPF SLOPE	-6DB /-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -8	bisQ
WOOFER*	LPF FRQ 30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/120HZ/150HZ/180HZ/220HZ 250HZ/THROUGH
SLOPE	-6DB /-12DB
PHASE	REVERSE (180°)/NORMAL (0°)
GAIN -8	bisQ

* Nur wählbar, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (23)
Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen. - Für die weitere Informationen, → 26, Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS].

Einstellungen der digitalen Zeitanpassung

DTA SETTINGS
POSITION	Wählt Ihre Hörposition (Bezugspunkt).ALL: Keine Kompensation ; FRONT RIGHT: Vorderer rechter Sitz ;FRONT LEFT: Vorderer linker Sitz ; FRONT ALL: Vorderer Sitz• [FRONT ALL] wird nur angezeigt, wenn [2-WAY X'OVER] gewählt ist. (→)
DISTANCE 0CM	bis 610CM: Stellen Sie den auszugleichenden Abstand fein ein.(Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.)
GAIN -8DB	bis ODB: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor. (Bevor Sie eine Einstellung vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus.)
DTA RESET YES	: Setzt die Einstellungen [DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück. ; NO: Hebt auf.
CAR SETTINGS	Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS]vorzunehmen.
CAR TYPE COMPACT	/FULL SIZE CAR/WAGON/MINIVAN/SUV/MINIVAN(LONG): Wählt den Typ des Fahrzeugs. ;QFF: Keine Kompensation.
R - SP LOCATION	Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).DOOR/REAR DECK: Nur wählbar, wenn [CAR TYPE]als [OFF],[COMPACT] [FULL SIZE CAR] [WAGON] oder [SUV] gewählt ist.2ND ROW/3RD ROW: Nur wählbar, wenn [CAR TYPE] als[MINIVAN] oder[MINIVAN(LONG)] gewählt ist.

AUDIOEINSTELLUNGEN

- Bevor Sie eine Einstellung für [DISTANCE] und [GAIN] von [DTA SETTINGS] vornehmen, wählen Sie den anzupassen gewünschten Lautsprecher aus:

Wenn 2-Wege-Übergang gewählt ist:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER

- Sie können nur [REAR LEFT], [REAR RIGHT] und [SUBWOOFER] wählen, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (-24)

Wenn 3-Wege-Übergang gewählt ist:

TWEETER LEFT/TWEETER RIGHT/MID LEFT/MID RIGHT/WOOFER

- Sie können nur [WOOFER] wählen, wenn eine andere Einstellung als [NONE] für [WOOFER] unter [SPEAKER SIZE] gewählt ist. (-25)

• [R - SP LOCATION] unter [CAR SETTINGS] ist nur wählbar, wenn:

- 2-Wege-Übergang gewählt ist. (6)

- Eine andere Einstellung als [NONE] ist für [REAR] unter [SPEAKER SIZE] gewählt.(24)

Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS]

400 cm 60 cm 80 cm 150 cm 470 cm 480 cm

Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet und eingestellt.

1 Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt.
2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechem.
3 Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern.
4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein.
5 Stellen Si[GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

DISPLAY-EINSTELLUNGEN

Zonen-Identifikation für Farb- und Helligkeitseinstellungen

KENWOOD LCD DISPLAY KEY ALL ZONE

Stellen Sie die Abblendung ein

Halten Sie DISP gedrückt, um die Abblendung ein- und auszuschalten.

- Wenn Sie[DIMMÉR TIME] (-27) eingestellt haben, wird diese Einstellung gelöscht, wenn Sie diese Taste drücken und gedrückt halten.

Andere Einstellungen

1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (-27), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Halten Sie zum Beenden gedrückt.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5

DISPLAY-EINSTELLUNGEN

Standard: XX
DISPLAY
COLOR SELECT	Wählen Sie die Farbe für ALL ZONE. LCD DISPLAY und KEY getrennt.1 Wählen Sie eine Zone. (Siehe Abbildung auf Seite 26.)2 Wählen Sie eine Farbe für die gewählte Zone.INITIAL COLOR VARIABLE SCAN/CUSTOM R/G/B/Vorgabefarben*Sie können Ihre eigene Farbe erzeugen, indem Sie [CUSTOM R/G/B] wählen. Die erzeugte Farbe kann unter [CUSTOM R/G/B] gespeichert werden.1 Drücken Sie den Lautstärke-Regler, um auf Detail-Farbabstimmung zu schalten.2 Drücken Sie ◀◀/▶▶1, um die Farbe R/G/B) zum Anpassen zu wählen.3 Drehen Sie den Lautstärke-Regler, um den Pegel einzustellen (0 bis 9), und drücken Sie dann den Regler.
DIMMER	Blenden Sie die Beleuchtung ab.ON : Die Abblendung ist eingeschaltet .OFF: Hebt auf.DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann den Regler.(Standard: [ON]: 18:00; [OFF]: 6:00)
BRIGHTNESS	1 Wählen Sie eine Zone. (Siehe Abbildung auf Seite 26.)2 0 bis 31: Wählen Sie Ihre bevorzugte Helligkeitsstufe für die gewählte Zone.
TEXT SCROLL AUTO /ONCE: Wählt automatisches Scrollen der Displayinformationen, oder einmaliges Scrollen. ; OFF: Hebt auf.

* Vorgabefarben: RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1 SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2/YELLOW ORANGE1 ORANGE2/ORANGERED

FEHLERSUCHE

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört.	Die Lautstärke auf den optimalen Pegel einstellen.Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Das Gerät funktioniert überhaupt nicht.	Setzen Sie das Gerät zurück. (→)
Digitalradio	Der DAB-Empfang ist schlecht.	Stellen Sie sicher, dass[ON] für [DAB ANT POWER] gewählt ist. (→)
	"DAB ANT ERR" Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF] (→)
	"RELATED SERV FOUND"	Drücken Sie den Lautstärke-Regler zum Aktivieren von Soft-Link. (→)Zum Abbrechen drücken Sie 2/3
Analogradio	Der Radioempfang ist schlecht.Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.

FEHLERSUCHE

Symptom Abhilfe
CD/USB/iPod	Disc kann nicht ausgegeben werden.	Halten Sie ▲ kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen. Wenn dadurch das Problem nicht gelöst wird, setzen Sie das Gerät zurück. (→3)
	Rauschen wird erzeugt. Springen Sie zu einem anderen Musikstück oder wechseln Sie die Disc.
	Tracks werden nicht so abgespielt, wie Sie es wollten.	Die Wiedergabe-Reihenfolge wird bestimmt, wenn die Dateien aufgezeichnet werden.
	“READING” blinkt weiter. Verwenden Sie nicht zu viele Hierarchie-Ebenen oder Ordner.
	Verflossene Spielzeit ist nicht richtig.	Dies liegt daran, wie die Titel aufgezeichnet sind.
	“LOADING” erscheint, wenn Sie durch Drücken von 0/5 auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.
	Richtige Zeichen werden nicht angezeigt (z.B. Albumname).	• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.• Je nach der Anzeigesprache, die Sie gewählt haben (→5), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.
	“NA FILE” Achten Sie darauf, dass die Disc unterstützte Audiodateien enthält. (→1)
	“NO DISC” Setzen Sie eine abspielbare Disc in den Ladeschlitz ein.
	“TOC ERROR” Achten Sie darauf, dass die Disc sauber und ordnungsgemäß eingelegt ist.
	“PLEASE EJECT” Setzen Sie das Gerät zurück. Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst.
	“NO DEVICE” Schließen Sie ein USB-Gerät an und schalten Sie die Quelle erneut zu USB um.
	“COPY PRO” Eine kopiergeschützte Datei wird wiedergegeben.

Symptom Abhilfe
CD/USB/iPod	“UNSUPPORTED DEVICE”	Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. (→31)Bringen Sie das Gerät wieder an.
	“UNRESPONSIVE DEVICE” Stellen Sie sicher, dass das Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das Gerät wieder an.
	“USB HUB IS NOT SUPPORTED”	Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.
	Die Quelle wechselt nicht auf “USB” um, wenn Sie ein USB-Gerät anschließen, während Sie eine andere Quelle hören.“USB ERROR” erscheint.	Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an. Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen.
	“NO MUSIC” Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.
	“iPod ERROR”	Erneutes Anschließen des iPod.Setzen Sie den iPod erneut zurück.
ANDROID	Bei Wiedergabe wird kein Ton gehört.Ton wird nur vom Android-Gerät ausgegeben.	Verbinden Sie das Android-Gerät neu.Während der [HAND MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe.Während der [HAND MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.Starten Sie das Android-Gerät neu.Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (→31)

FEHLERSUCHE

Symptom Abhilfe
ANDROID	Bei [BROWSE MODE] ist Wiedergabe unmöglich.	Stellen Sie sicher, dass KENWOOD MUSIC PLAY APP im Android-Gerät installiert ist.(→1)Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus.Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht[BROWSE MODE].(→1)
	"NO DEVICE" oder "READING" blinkt weiter.	Schalten Sie die Entwickler-Optionen am Android-Gerät aus.Verbinden Sie das Android-Gerät neu.Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht[BROWSE MODE].(→1)
	Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.	Schalten Sie den Stromsparmodus am Android-Gerät aus.
	"ANDROID ERROR"/"NA DEVICE"	Verbinden Sie das Android-Gerät neu.Starten Sie das Android-Gerät neu.
Spotify	"DISCONNECTED" USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist.
	"CONNECTING"	Angeschlossen über den USB-Eingang: Das Gerät stillt die Verbindung zur Kopfgerät her. Bitte warten.Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind.
	"CHECK APP" Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify-Anwendung und starten Sie sie neu, und melden Sie sich dann bei Ihrem Spotify-Konto an.

Symptom Abhilfe
Bluetooth ^a	Kein Bluetooth-Gerät ist erkannt.	Suchen Sie erneut vom Bluetooth-Gerät.Setzen Sie das Gerät zurück. (→8)
	Bluetooth-Pairing kann nicht ausgeführt werden.	Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (→6)
	Echo oder Rauschen wird während eines Telefongesprächs gehört.	Justieren Sie die Mikrofoneinheit-Position. (→6)Prüfen Sie die [ECHO CANCEL]-Einstellung. (→8)
	Die Telefon-Tonqualität ist schlecht.	Verringem Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät.Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Sprach-Rufmethode ist nicht erfolgreich.	Verwenden Sie die Sprach-Rufmethode in einer ruhigeren Umgebung.Verringem Sie den Abstand zum Mikrofon, während Sie den Namen sprechen.Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird.
	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.	Verringem Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.
	Der angeschlossene Bluetooth-Audioplayer kann nicht gesteuert werden.	Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an.

FEHLERSUCHE

Symptom Abhilfe
Bluetooth*	“DEVICE FULL” Die Anzahl registrierter Geräte hat den Höchstwert erreicht. Löschen Sie unbenötigte Geräte und wiederholen Sie den Vorgang.(-20, DEVICE DELETE)
	“N/A VOICE TAG” Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird.
	“NOT SUPPORT” Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung.
	“NO ENTRY”/“NO PAIR” Kein registriertes Gerät ist über Bluetooth angeschlossen/gefunden.
	“ERROR” Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.
	“NO INFO”/“NO DATA” Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhalten.
	“HF ERROR XX”/“BT ERROR”Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut.Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst.
	“SWITCHING NG” Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion.

ZUR BEZUGNAHME

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Handhabung von Discs

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.
• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.
• Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

Weitere Informationen

Bei: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel

- KENWOOD-Originalanwendung

Jegliche neuesten Informationen

Besuchen Sie .

Allgemeines

- Dieses Gerät kann nur die folgenden CDs abspielen:

- Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie .

ZUR BEZUGNAHME

AbspielbareDateien

• Wiederzugebende Audiodateien:
Für Disc: MP3 (.mp3), WMA (.wma), AAC (.aac)
Für USB-Massenspeichergerät: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)
• Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM
- Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen
- Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32
Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf
Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein.
Die AAC (.m4a)-Datei in einem CD eine von iTunes codierte kann nicht auf diesem Gerät abgespielt werden.

Nicht abspielbare Discs

• Discs mit nicht runder Form
• Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.
• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.
• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

Wissenswertes über USB-Geräte

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.
• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.
• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone

• Über USB:
  Made for
• iPod touch (5th und 6th generation)
• iPod nano (7th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
• Über Bluetooth:
  Made for
• iPod touch (5th und 6th generation)
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus
• Sie können den iPod nicht bedienen, wenn "KENWOOD" oder "auf dem iPod angezeigt wird.
• Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.
• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.
• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Wissenwertes über Spotify

• Spotify-Anwendung unterstützt:
• iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus (iOS 8 oder höher)
• iPod touch (5th und 6th generation)
• Android OS 4.0.3 oder höher
• Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden.
• Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden.
• Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei .

Wissenwertes über Bluetooth

• Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.
• Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten.
  • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

ZUR BEZUGNAHME

Ändern der Display-Information

Jedesmal, wenn SieDISP drücken, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO INFO" oder andere Information (z.B. Sendername, Spielzeit).

Quellenname	Display-Information
STANDBY	Quellenname (Datum)*
DIGITAL AUDIO Dienst-Etikett (Ensemble) →Dienst-Etikett (Datum)* →Dynamik-Etikett (Datum)* →Songtitel (Interpret) →Songtitel (Datum)* →Nächstes Programm (Datum)* →Signalpegel (Datum)* →(zurück zum Anfang)
RADIO	Frequenz (Datum)*
	(Nur für Radio Data System-FM (UKW)-Sender)Sendername (Datum)* →Radiotext (Datum)* →Radiotext+ (R.TEXT+) →Songtitel (Interpret) →Songtitel (Datum)* →Frequenz (Datum)* →(zurück zum Anfang)
CD oder USB	(Für CD-DA)Tracktitel (Interpret) →Tracktitel (Disc-Name) →Tracktitel (Datum)* →Spielzeit (Datum)* →(zurück zum Anfang)
	(Für MP3/WMA/AAC/WAV/FLAC-Datei)Songtitel (Interpret) →Songtitel (Albumtitel) →Songtitel (Datum)* →Dateiname (Ordnemame) →Dateiname (Datum)* →Spielzeit (Datum)* →(zurück zum Anfang)
iPod USB/iPod BT oder ANDROID	Wenn [MODE OFF]/[BROWSE MODE] ausgewählt ist (→ 12):Songtitel (Interpret) →Songtitel (Albumname) →Songtitel (Datum)* →Spielzeit (Datum)* →(zurück zum Anfang)
SPOTIFY/SPOTIFY BT	Kontexttitel (Datum)* →Songtitel (Interpret) →Songtitel (Albumname) →Songtitel (Datum)* →Spielzeit (Datum)* →(zurück zum Anfang)
BT AUDIO	Songtitel (Interpret) →Songtitel (Albumname) →Songtitel (Datum)* →Spielzeit (Datum)* →(zurück zum Anfang)
AUX	Quellenname (Datum)*

* Die Batterie- und Signalstärke des Bluetooth-Geräts werden angezeigt, wen [BATT/SIGNAL] auf [AUTO] gestellt ist. (→ 18)

TECHNISCHE DATEN

Digitalradio	DAB Frequenzbereich Band III
		174,928 MHz — 239,200 MHz
	Empfindlichkeit – 100 dBm
	Signal-Rauschabstand 90 dB
	Antennenanschluss-Typ SMB
	Antennen-Ausgangsspannung 14,4 V (11 V – 16 V)
	Antennen-Maximalstrom < 100 mA
Analogradio	FM Frequenzbereich 87,5 MHz — 108,0 MHz	(50 kHz-Abstimmschritte)
	Empfindlichkeit(Rauschabstand = 30 dB)	0,71 μV/75 Ω
	Empfindlichkeitsschwelle(DIN S/N = 46 dB)	2,0 μV/75 Ω
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO) 64,0 dB
	Kanaltrennung (1 kHz) 40 dB
	MW (AM)	Frequenzbereich 531 kHz — 1 611 kHz
		(9 kHz-Abstimmschritte)
	Empfindlichkeit(Rauschabstand = 20 dB)	28,2 μV
	LW (AM)	Frequenzbereich 153 kHz — 279 kHz
		(9 kHz-Abstimmschritte)
		50 μV
CD-Player	Laserdiode GaAlAs
	Digitalfilter (D/A) 8-faches Oversampling
	Spindeldrehzahl	500 U/min — 200 U/min (CLV)
	Tonhöhenschwankung	Unterhalb der Messgrenze
	Frequenzgang (±1 dB)	20 Hz — 20 kHz

TECHNISCHE DATEN
Änderungen ohne Vorankündigung bleiben vorbehalten

CD-Player	Gesamtklinrfaktor (1 kHz) 0,01 %
	Signal-Rauschabstand (1 kHz) 105 dB
	Dynamikbereich 90 dB
	Kanaltrennung 85 dB
	MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung Unterstützung Windows Media Audio
	AAC-Decodierung AAC-LC“.aac“-Dateien
USB	USB Standard USB 1.1/USB 2.0 Höchstgeschwindigkeit
	Dateisystem FAT12/16/32
	Maximaler Versorgungsstrom DC 5 V	==1,5 A
	MP3-Decodierung Unterstützung MPEG-1/2 Audio Layer-3
	WMA-Decodierung Unterstützung Windows Media Audio
	AAC-Decodierung AAC-LC“.aac“, “m4a”-Dateien
	WAV-Decodierung Linear PCM
	FLAC-Decodierung	FLAC-Datei (Bis zu 96 kHz/24 Bit)
Bluetooth	Version	Bluetooth 3.0
	Frequenzbereich	2,402 GHz — 2,480 GHz
	Ausgangsleistung	+4 dBm (MAX), 0 dBm (AVE) Leistungsklasse 2
	Maximaler Kommunikationsbereich	Sichtlinie ca. 10 m (32,8 ft)
	Profil	HFP 1.6 (Hands-Free Profile)A2DP (Advanced Audio Distribution Profile)AVRCP 1.5 (Audio/Video Remote Control Profile)SPP (Serial Port Profile)PBAP (Phonebook Access Profile)

Audio	Maximale Ausgangsleistung	50 W × 4
	Volle Bandbreitenleistung	22 W × 4 (bei weniger als 1 % Klirrfaktor)
	Lautsprecherimpedanz	4 Ω — 8 Ω
	Klangregler	Band 1:	62,5 Hz ±9 dB
		Band 2:	100 Hz ±9 dB
		Band 3:	160 Hz ±9 dB
		Band 4:	250 Hz ±9 dB
		Band 5:	400 Hz ±9 dB
		Band 6:	630 Hz ±9 dB
		Band 7:	1 kHz ±9 dB
		Band 8:	1,6 kHz ±9 dB
		Band 9:	2,5 kHz ±9 dB
		Band 10:	4 kHz ±9 dB
		Band 11:	6,3 kHz ±9 dB
		Band 12:	10 kHz ±9 dB
		Band 13:	16 kHz ±9 dB
	Vorverstärkerpegel/Last (CD)	4 000 mV/10 kΩ
	Vorverstärkungsimpedanz	≤ 600 Ω
Auxiliary	Frequenzgang (±3 dB)	20 Hz — 20 kHz
	Maximaler Spannungseingang	1 000 mV
	Eingangsimpedanz	30 kΩ
Allgemeines	Betriebsspannung	14,4 V (10,5 V — 16 V zulässig)
	Maximale Stromaufnahme	10 A
	Betriebstemperaturbereich	-10°C — +60°C
	Einbaumaße (B × H × T)	182 mm × 111 mm × 158 mm
	Gewicht	1,7 kg

EINBAU/ANSCHLUSS

⚠️ Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
  • Zum Verhindern von Kurzschlüssen:
• Isolieren Sie nicht angeschlossene Kabel mit Vinylband.
• Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.
• Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.

▲ Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.
• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den ⊖-Klemme der Autobatterie ab.
2 Installieren Sie die DAB-Antenne.
Siehe Installieren Sie die DAB-Antenne. (→8)
3 Schließen Sie die Kabel richtig an.
Siehe Verdrahtungsanschl(6, 37)
4 Bauen Sie das Autoradio in Ihrem Fahrzeug ein.
Siehe Einbau der Einheit (Einbau im Armaturenbrett). (85)
5 Schließen Sie die ⊖-Klemme der Autobatterie an.
6 Drücken Sie® SAG Einschalten.
7 Setzen Sie das Gerät zurück. (→)

Teileliste für den Einbau

(A) Einbauhalterung

(B) Frontrahmen

(C) Kabelbaum

(D) Ausziehschlüssel

EINBAU/ANSCHLUSS

Einbau der Einheit (Einbau im Armaturenbrett) Entfernen der Einheit

Führen Sie die erforderliche Verkabelung aus. (36, 37)

(C) Armaturenbrett Ihres Autos (A) (B) ① ② ③ ④ Biegen Sie die entsprechenden Metallaschen, um die Einbauhalterung sicher festzuhalten.

1 Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus.

2 Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie in der Abbildung gezeigt.

Beim Einbau des Geräts ohne Einbauhalterung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).
⚠️ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Verdrahtungsanschluss

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat:

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
    note right of C Standardverkabelung

ISO-Anschlüsse

Stift Farbe und Funktion (für ISO-Anschlüsse)
A4 Gelb		: Batterie
A5	Blau/Weiß*1	: Stromsteuerung
A7 Rot		: Zündung (ACC)
A8 Schwarz		: Erdungsanschluss (Masse)
B1	Lila⊕	: Hinterer Lautsprecher (rechts)Für 3-Wege-Übergang: Hochtöner (rechts)
B2	Lila/Schwarz⊖
B3	Grau⊕	: Vorderer Lautsprecher (rechts)Für 3-Wege-Übergang: Mitteltöner (rechts)
B4	Grau/Schwarz⊖
B5	Weiß⊕	: Vorderer Lautsprecher (links)Für 3-Wege-Übergang: Mitteltöner (links)
B6	Weiß/Schwarz⊖
B7	Grün⊕	: Hinterer Lautsprecher (links)Für 3-Wege-Übergang: Hochtöner (links)
B8	Grün/Schwarz⊖

*1 (-37)

EINBAU/ANSCHLUSS

Verdrahtungsanschluss

EINBAU/ANSCHLUSS

Installieren Sie die DAB-Antenne

Schließen Sie die mitgelieferte DAB-Antenne an die DAB-Antennenbuchse an. (-37)

Vorsicht

• Die Folienantenn(E) ist ausschließlich zur Verwendung im Inneren des Fahrzeugs gedacht.
  • Installieren Sie sie nicht an folgenden Orten:

• wo sie die Sicht des Fahrers blockieren kann.

• wo sie die Funktion von Sicherheitseinrichtungen wie etwa Airbags behindern kann.
• auf beweglichen Glasoberflächen wie auf der Heckklappe.
• an der Seite des Fahrzeugs (z.B. Tür, vorderes Teilfenster).
• am Heckfenster.

• Die Signalstärke nimmt bei Installation an den folgenden Orten ab:

• auf IR-Reflexionsglas oder an mit Spiegelfolien abgedeckten Stellen.
• wo sie mit einer echten Radioantenne überlappt (Muster).
• wo sie mit Fensterheizdrähten überlappt.
• auf Glas, das Radiosignale blockiert (z.B. IR-Reflexionsglas, Thermalisolierglas).

• Schlechter Empfang kann auftreten:

• wegen Störungen bei eingeschaltetem Scheibenwischer, Klimagerät oder Motor.
• je nach der Richtung des Senders in Bezug auf das Fahrzeug (Antenne).
• Wischen Sie gründlich Öl und Schmutz mit Hilfe des mitgelieferten Reinigungsmittels (H) von der Anbringungsfläche ab.
• Biegen oder beschädigen Sie die Folienantenne (E) nicht.
  • Die Installation kann bei bestimmten Fahrzeugen unmöglich sein.
• Prüfen Sie die Kabelführung auf der Folienantenne (E) und auf der Verstärkereinheit (F) vor dem Aufkleben.
• Wenden Sie nach dem Aufkleben der Folienantenne (E) keinen Glasreiniger an.

Bestimmen Sie die Antenneneinbauposition

• Die Richtung der Folienantenne (E) ist unterschiedlich, je nachdem ob die Folienantenne (E) an der rechten oder linken Seite installiert ist.
- Prüfen Sie immer den Installationsort der Folienantenne (E) vor der Installation. Die Folienantenne kann nicht erneut aufgeklebt werden.
- Lassen Sie einen Abstand zu anderen Antennen von mindestens 100 mm.
- Kleben Sie nicht die Verstärkereinheit (F) auf die Keramiklinie (schwarzer Teil) um die Frontscheibe. Hier ist nicht ausreichend Klebkraft vorhanden.

Installieren der Antenne an der linken Seite
Installieren der Antenne an der rechten Seite

Keramiklinie (schwarzer Teil) 150 mm (E) 50 mm (F) Erdungsblatt* 150 mm (F) 50 mm (E)

* Kleben Sie das Erdungsblatt der Verstärkereinheit (F) auf den Metallteil auf der Frontsäule.

Teileliste für den Einbau

(E) Folienantenne

(F) Verstärkereinheit (Kabel mit Booster, 3,5 m)

(G) Kabelklemme

(H) Reiniger

EINBAU/ANSCHLUSS

▲ Vorsicht

Beim Installieren des Antennenkabels im Inneren der Frontsäule bei eingebautem Airbag

- Die Frontsäulenabdeckung wird mit einem speziellen Clip gesichert, der beim Ausbau möglicherweise ausgetauscht werden muss. Wenden Sie sich an Ihren Fahrzeughändler für Einzelheiten zum Entfernen der Frontsäulenabdeckung und zur Bestellung von Ersatzteilen.

- Installieren Sie die Verstärkereinheit (F) über dem Airbag, so dass sie nicht die Funktion des Airbags beeinträchtigt.

Die Antenne sollte aus Sicherheitsgründen auf der Beifahrerseite installiert werden.

(E) (F)

Antenneneinbau

1 Entfernen Sie die Frontsäulenabdeckung an Ihrem Fahrzeug.

Frontsäule

2 Reinigen Sie die Windschutzscheibe mit dem mitgelieferten Reiniger (H).

- Warten Sie, bis die Glasoberfläche vollständig trocken ist, bevor Sie fortfahren. - Wärmen Sie die Oberfläche der Frontscheibe mit dem Entfroster an, wenn es kalt ist (im Winter).

3 Entfernen Sie das Trägerblatt (Zapfen 1) der Folienantenne (E) horizontal ab und kleben Sie die Antenne auf die Scheibe.

Berühren Sie nicht die Aufkleboberfläche (Klebeseite) der Folienantenne (E).

EINBAU/ANSCHLUSS

4 Reiben Sie die Folienantenne vorsichtig auf der Windschutzscheibe in Pfeilrichtung, um sicheres Anhaften zu erzielen.

(E)

5 Entfernen Sie das Trägerblatt (Zapfen 2) der Folienantenne (E) vertikal.

6 Richten Sie die Position des Vorsprungs an der Verstärkereinheit (F) mit der ▼-Markierung an der Folienantenne (E) aus und kleben auf.

Berühren Sie nicht den Leiteranschluss an der Aufkleboberfläche (Klebeseite) der Verstärkereinheit (F). - Beim Installieren der Antenne an der rechten Seite

(F) Erdungsblatt (E) Stellen Sie die Position des Vorsprungs mit der ▼-Markierung ein Leiteranschluss der Folienantenne (E) Leiteranschluss der Verstärkereinheit (Metallteil)

- Beim Installieren der Antenne an der linken Seite

Erdungsblatt (E) (F)

7 Entfernen Sie die Folie, die das Erdungsblatt abdeckt, und kleben Sie das Erdungsblatt auf den Metallteil des Fahrzeugs. Lassen Sie ausreichend Spielraum für das Erdungsblatt, damit es nicht Innenteile (Frontsäulenabdeckung) behindert. Achten Sie auch darauf, dass Innenteile nicht die Verstärkereinheit (F) behindern.

Windschutzscheibe Erdungsblatt (F) Frontsäulenabdeckung

8 Verdrahten Sie die Antennenkabel. Verwenden Sie die Kabelklemme (G) zum Sichern der Antenne an der Säule an mehreren Stellen.
9 Bringen Sie die Frontsäulenabdeckung in ihrer ursprünglichen Position an.

Achten Sie darauf, nicht das Erdungsblatt und die Verstärkereinheit (F) beim Abdecken zu beschädigen.

10 Schließen Sie die Verstärkereinheit (F) an der DAB-Eingangsklemme an der Rückseite der Einheit an.
11 Stellen Sie [DAB ANT POWER] auf[ON]. (→)
