ADM 5.0 - Lautsprecher Reloop - Kostenlose Bedienungsanleitung

Technische Merkmale	Aktiver Lautsprecher, Leistung 50W RMS, Frequenzgang von 50 Hz bis 20 kHz, Bluetooth-Konnektivität, XLR-, RCA- und 6,35-mm-Klinkeneingang.
Verwendung	Ideal für DJs, Musiker und Live-Events, einfach zu transportieren und zu installieren.
Wartung und Reparatur	Regelmäßig die Verbindungen überprüfen, die Gitter reinigen und Feuchtigkeit vermeiden. Im Falle einer Störung einen qualifizierten Techniker konsultieren.
Sicherheit	Nur in trockenen Umgebungen verwenden, elektrische Überlastungen vermeiden und nicht extremen Temperaturen aussetzen.
Allgemeine Informationen	Gewicht: 10 kg, Abmessungen: 30 x 30 x 50 cm, 2 Jahre Garantie, in Schwarz erhältlich.

Häufig gestellte Fragen - ADM 5.0 Reloop

Warum schaltet sich mein Reloop ADM 5.0 nicht ein?

Überprüfen Sie, ob der Lautsprecher korrekt an eine Stromquelle angeschlossen ist und die Steckdose funktioniert. Stellen Sie außerdem sicher, dass das Netzkabel in gutem Zustand ist.

Wie kann ich meinen Reloop ADM 5.0 mit meinem Gerät verbinden?

Sie können Ihren Reloop ADM 5.0 über ein RCA-Kabel, eine Bluetooth-Verbindung oder ein 3,5-mm-Klinkenkabel anschließen, je nach den verfügbaren Optionen an Ihrem Gerät.

Der Klang meines Reloop ADM 5.0 ist leise, was soll ich tun?

Überprüfen Sie die Lautstärke Ihres Quellgeräts sowie die Lautstärke des Lautsprechers. Stellen Sie außerdem sicher, dass der Equalizer nicht auf sehr niedrige Pegel eingestellt ist.

Mein Reloop ADM 5.0 knistert, was soll ich tun?

Dieses Knistern kann durch eine defekte oder schlecht angeschlossene Kabelverbindung verursacht werden. Überprüfen Sie alle Kabel und ersetzen Sie beschädigte.

Ist der Reloop ADM 5.0 mit Bluetooth-Geräten kompatibel?

Ja, der Reloop ADM 5.0 unterstützt Bluetooth-Verbindungen. Stellen Sie sicher, dass Ihr Gerät im Kopplungsmodus ist und der Lautsprecher erkennbar ist.

Wie kann ich meinen Reloop ADM 5.0 zurücksetzen?

Um Ihren Lautsprecher zurückzusetzen, trennen Sie ihn vom Stromnetz, warten Sie einige Sekunden und schließen Sie ihn wieder an, während Sie die Einschalttaste gedrückt halten.

Was tun, wenn sich mein Reloop ADM 5.0 nicht mit Bluetooth verbindet?

Stellen Sie sicher, dass der Lautsprecher im Kopplungsmodus ist und Ihr Gerät in Reichweite ist. Versuchen Sie, das Gerät aus der Bluetooth-Verbindungsliste zu entfernen und erneut zu verbinden.

Welchen Kabeltyp kann ich verwenden, um meinen Reloop ADM 5.0 anzuschließen?

Sie können RCA-Kabel, 3,5-mm-Klinkenkabel oder optische Kabel verwenden, je nach den verfügbaren Eingängen an Ihrem Gerät und am Lautsprecher.

Die LEDs meines Reloop ADM 5.0 blinken, was bedeutet das?

Blinkende LEDs können auf ein Verbindungsproblem oder einen aktiven Kopplungsmodus hinweisen. Konsultieren Sie das Handbuch für spezifische Hinweise zu Blinkcodes.

Wie pflege ich meinen Reloop ADM 5.0?

Reinigen Sie Ihren Lautsprecher regelmäßig mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten.

Mein Reloop ADM 5.0 überhitzt, was soll ich tun?

Stellen Sie sicher, dass der Lautsprecher an einem gut belüfteten Ort steht. Wenn die Überhitzung anhält, schalten Sie ihn aus und lassen Sie ihn abkühlen, bevor Sie ihn erneut verwenden.

BEDIENUNGSANLEITUNG ADM 5.0 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachtten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie diese Geset nicht Wasser oder Flüssigkeiten aus! Öffnen Siemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

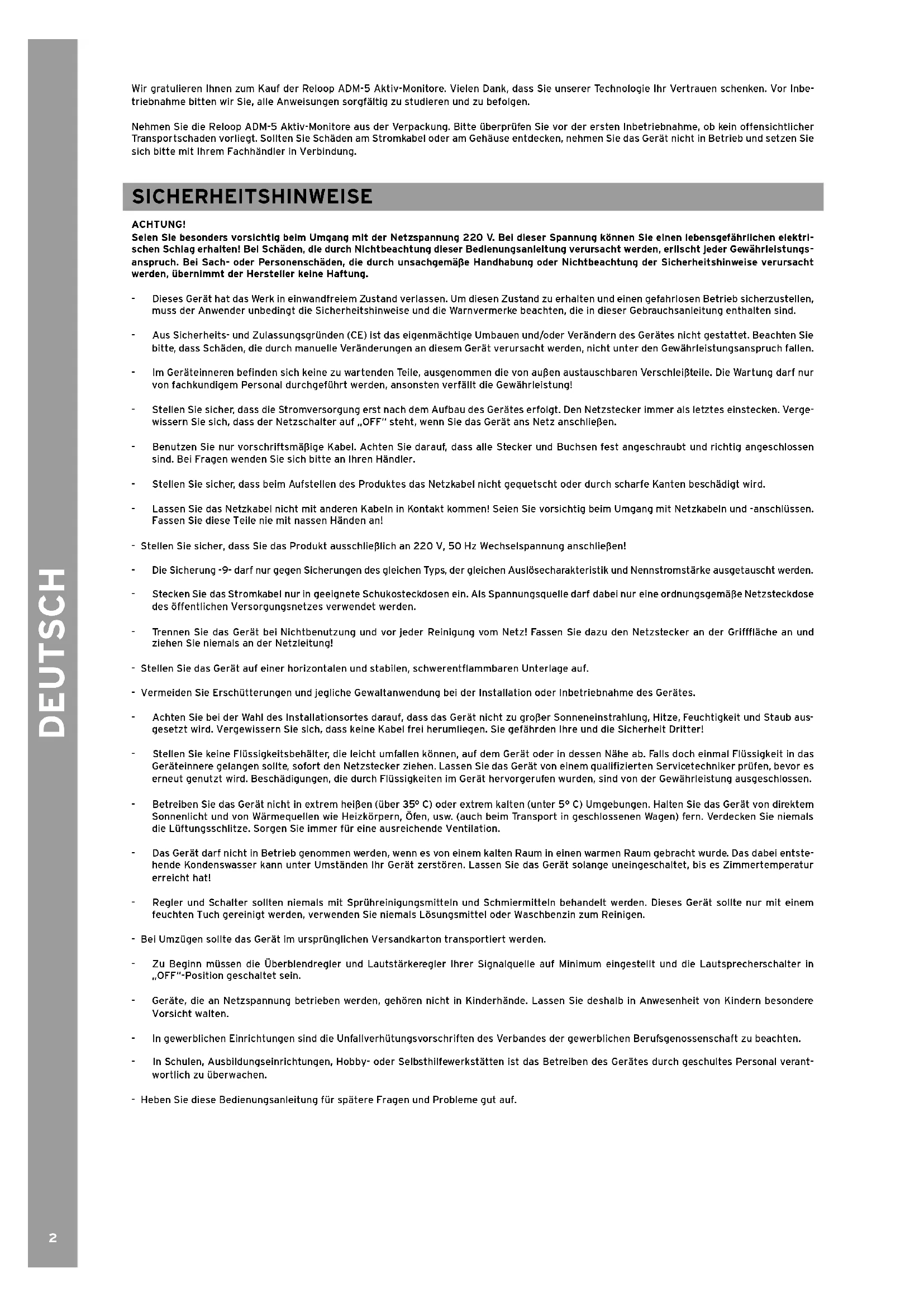

Wir gratulieren Ihnen zum Kauf der Reloop ADM-5 Aktiv-Monitre. Vielen Dank, dass Sie unserer Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie die Reloop ADM-5 Aktiv-Monitore aus der Verpackung.itte uberprüfen sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorlieg. Sollen Die Schaden am Stromkabel oder am Gehause entdecken, nehem sie das Gerat nicht in Betrieb und setzen Si sich bitte mit Ihrem Fachhander in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 220 V. Bei dieser Spannung konnen Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursicht werden, erlitsch jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise verursicht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sichzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
  Aus Sicherheits- und Zulassungsgrunden (CE) ist das eigenmachtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schäden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
  Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleibeile. Die Wartung daru n von fachkundigem Personal durchgefuhrt werden, ansonsten verwält die Gewährleistung!
• Stellen Sie sichere, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschlieben.
  Benutzen Sie nur vorschäftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschaubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschluss. Fassen Sie diese Teile nie mit nassen Händen an!
• Stellen Sie sicher, dass Sie das Produkt ausschließlich an 220 V, 50 Hz Wechselspannung anschließen!
  Die Sicherung -9- darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstände ausgetaucht werden.
• Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqelle darf daraufin eine ordnungsgemae Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.
  Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Gräfläche an undziehen Sie niemals an der Netzleitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwerentflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Sonneneinstrahlung, Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Höhe ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sondern den Netzsteckerziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betrieben Sie das Gerät nicht in extrem halten (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkorpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals die Lüftungsschlüte. Sorgen Sie immer für eine ausreichende Ventilation.
  Das Gerätarf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebrachte wurde. Das damit entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstären. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
  Regler und Schalter sollenn niemals mit Spruhreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerat solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.
  Zu Beginn mssen die Uberblendregler und Lautstarkeregler Ihrer Signalquelle auf Minimum eingestell und die Lautsprecherschalter in OFF-Position geschelt seH.
  Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.
  In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
  In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Hebien Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei desem Gerat handelt es sich um einen aktiven Lautsprecher, mit dem sich niederpegelige Audiosignale verstärken und wiedergeben lessen.
- Dieses Produkt ist für den Anschluss an 220 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Wird das Gerä anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außer dem ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

• Überprüfen Sie regelmäßige technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleitteilen wie Dreh- und Schiebereglern.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!
  Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungänstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

BEDIENELEMENTE

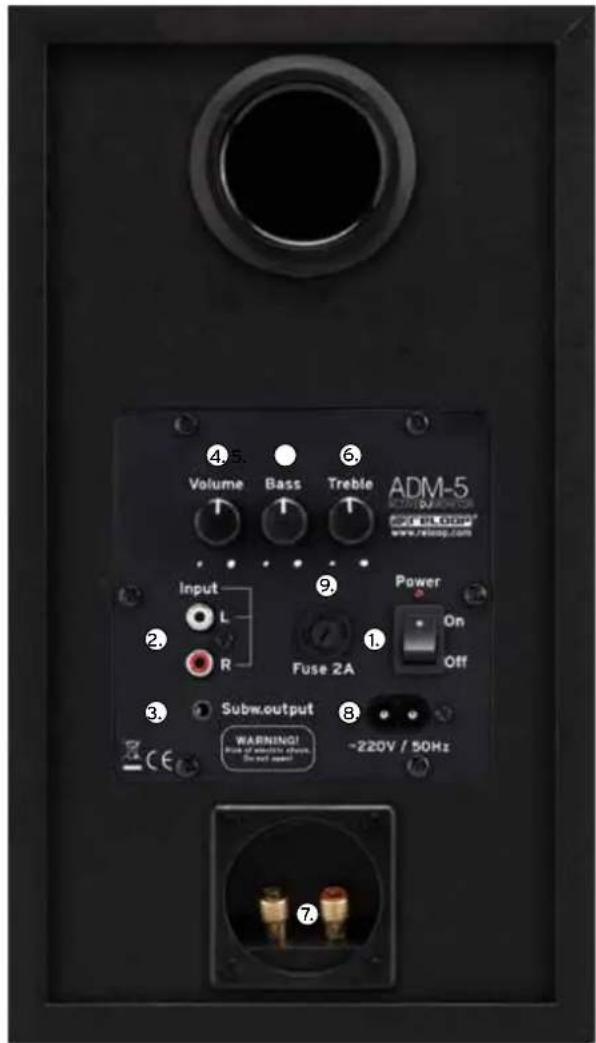

Bezeichnungen

1. EIN/AUS-Schalter
2. Signaleingangsbuchse (Cinch)
3. Signalausgangsbuchse fur Subwoofer (3,5 mm Klinke)
4. Lautstärkedrehregler
5. Drehregler fur Basse
6. Drehregler für Höhen
7. Schraubklemmenanschluss für 2. Lautsprecher
8. Netzkabelanschluss
9. Sicherung (2A)

INSTALLATION

1. Um eine optimale Hörbarkeit der hohen Frenzen zu gewährleisten, empfehlen wir eine Installation der Hochtöner der Monitore auf Kopf-höhe; nutzen Sie dazu gegebenenfalls einen geeigneten Laufsprecherstandener. Achten Sie auch auf einen ebenen und stabilen Untergrund und verwenden sie qgf. Dampfungsmaterial.
2. Bei diesen Monitoren handelt es sich um Nahfeldmonitore, die Ihnen eine Aufstellung in geringem Abstand zum Hörer erlauben.
3. Um eine Reflektion von zu halten Wänden (z.B. bei Raumecken) zu verhindern, drehen Sie die Monitore etwas zu sich. Zur Optimierung ihrer Raumakustik können sie Schalldämmatten verwenden.
4. Platzieren Sie beim Einsatz eines Mikrofons这点es immer hinter dem Lautsprecher, um mögliche Feedback-Probleme beim Einsatz eines Mirkofons zu vermeiden.

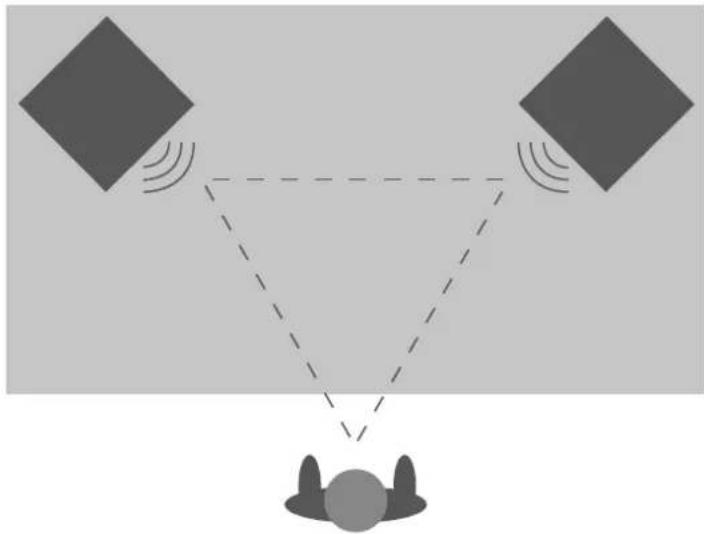

Nahfeld Installation

In Studios werden Monitorlautsprecher normalerweise auf die Studiokonsole (in Kopfhe) aufgestellt. Dazu sollen den Monitor und die Position des Hörers in einem gleichschenkenigen Dreieck aufgebaut werden. Bei dieser Installation sind die Monitor in einem gleichmäßigen Winkel von 60^ zur Hörposition aufgebaut.

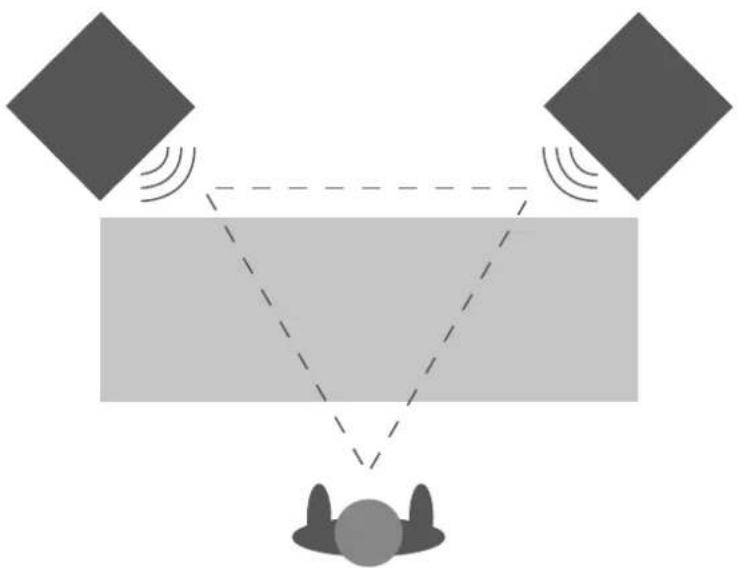

Mittelfeld Installation

These Installation ist vom Prinzip her ahnlich wie die Nahfeld Installation. These Variante wird normalerweise bei greater Monitoren gewählt, wenn diese zu grober oder schwer für eine Positionierung auf der Studikonsole sind. Dieses Setup bietet einen greater „Horplatz" und eine verbesserte räumliche Akustikabildung. Bei dieser Installation sollte der Bass der Monitor über der Studikonsole positiert werden.

ANSCHLUSSE

1. Verbinden Sie die beiden Lautsprecher mittels der davon vorgesehenen Schraubklemmen -7-.
2. Verbinden Sie nun ihre Signalquelle mit der Signaleingangsbuchse -2- (Cinch).
3. Verbinden Sie gegebenenfalls einen Subwoofer mit der entsprechenden Signalausgangsbuchse (3,5 mm Klinke) -3-
4. Verbinden Sie die Anschlussbuchse -8- mit dem Netzkabel und schlieben Sie es an ihre Steckdose an.

BEDIENUNG

1. Lautstarkeregler in Minimalstellung bringen:

Bevor Sie das Gerä einschalten, drehen Sie den Lautstärke-Drehregler -4- in die minimale Position (Regler nach links).

1. Strom einschalten:
   Nach dem alle Anschlusses vorgenommen wurden, das Gerät mit dem Ein/Aus-Schalter -1- einschalten.
2. Lautstärkeregelung:
   Sie regeln die Lautstärke mit dem Lautstärke-Drehregler-4-.

KLANGREGELUNG

Mit den Drehreglern fur die Basse -5- und die Hohen -6- konnen Sie die Basse und Mitten absenken oder anheben. Die Ideale Einstellung hangt ], beidi von den gegebenen Räumlichkeiten ab. Ein Raum, der stark schalgdämpft ist, besteht eine Erhöhung der hohen Frequenzen. Umgekehrt ist eine Absenkung der hohen Frequenzen in wiederhallenden Räumen nötig. Positioniert man die Monitore nahe einer Wand oder Raumecke, so werden die tiefen Frequenzen verstärkt. Platziert man die Monitore in einer größeren Entfernung, so werden die tiefen Frequenzen verringer.

TECHNISCHE DATEN

Reloop ADM-5:

RMS Leistung: 2 x 30W
Bauart: Aktives 2-Wege-System
- Signal-Rauschabstand: >75 dB
- Speaker: 13,34 cm (5,25") Bass, 2,54 cm (1") Hochtöner
-Frequencygang:35Hz-20kHz
- Impeadanz: 8 Ohm
- Anschlüsse: Cinch, 3,5 mm Klinke
- Maße: 232 x 320 x 180 mm

Gewicht:

g (Paar)

Technische Änderungen vorbehalten!

Alle Abbildungenähnlich!

Keine Haftung fur Druckfehler!

Reloop Trademark

Global Distribution GmbH, Schuckertstr. 28, 48153 Munster, Germany, Fax [phone]
