S35 - Lautsprecher POLK - Kostenlose Bedienungsanleitung

Eigenschaft	Details
Produkttyp	Lautsprecher
Lautsprecherkonfiguration	2-Wege
Nennleistung	100 Watt
Impedanz	8 Ohm
Frequenzgang	60 Hz - 40 kHz
Abmessungen	85 x 20 x 10 cm
Gewicht	3,5 kg
Konnektivität	Kabelgebunden
Empfohlene Verwendung	Heimkino, Musik
Wartung	Mit einem weichen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Nicht extremen Temperaturen aussetzen
Garantie	2 Jahre

Häufig gestellte Fragen - S35 POLK

Wie verbinde ich meinen POLK S35 mit meinem Fernseher?

Um Ihren POLK S35 mit Ihrem Fernseher zu verbinden, verwenden Sie ein HDMI-ARC-Kabel oder ein optisches Kabel. Stellen Sie sicher, dass Ihr Fernseher so eingestellt ist, dass der Ton über den von Ihnen verwendeten Anschluss ausgegeben wird.

Warum ist der Ton meines POLK S35 leise?

Überprüfen Sie die Lautstärke Ihres POLK S35 sowie die Lautstärkeeinstellungen Ihres Quellgeräts. Stellen Sie außerdem sicher, dass der Lautsprecher korrekt angeschlossen ist.

Mein POLK S35 lässt sich nicht einschalten, was soll ich tun?

Stellen Sie sicher, dass der Lautsprecher ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Versuchen Sie gegebenenfalls, die Steckdose oder das Netzkabel zu wechseln.

Wie aktualisiere ich die Firmware meines POLK S35?

Um die Firmware Ihres POLK S35 zu aktualisieren, laden Sie die neueste Firmware von der offiziellen POLK-Website herunter und folgen Sie den Anweisungen im Benutzerhandbuch.

Der Ton meines POLK S35 wird regelmäßig unterbrochen, was soll ich tun?

Überprüfen Sie die Verbindungen und stellen Sie sicher, dass keine Störungen durch andere Geräte vorliegen. Versuchen Sie, Ihren Lautsprecher neu zu starten und erneut mit Ihrem Quellgerät zu verbinden.

Wie stelle ich die Bässe an meinem POLK S35 ein?

Verwenden Sie den Equalizer Ihres Quellgeräts oder Fernsehers, um die Basspegel anzupassen. Wenn Ihr POLK S35 an einen Verstärker angeschlossen ist, können Sie die Bässe auch über dieses Gerät einstellen.

Ist der POLK S35 mit Bluetooth-Geräten kompatibel?

Der POLK S35 ist kein Bluetooth-Lautsprecher. Um ihn zu verwenden, müssen Sie ihn über ein HDMI- oder optisches Kabel mit Ihrem Quellgerät verbinden.

Mein POLK S35 macht seltsame Geräusche, was soll ich tun?

Seltsame Geräusche können durch Störungen oder Verbindungsprobleme verursacht werden. Überprüfen Sie alle Verbindungen und versuchen Sie, den Lautsprecher an einen anderen Ort zu stellen, um Störungen zu reduzieren.

Wie reinige ich meinen POLK S35?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche Ihres POLK S35 abzuwischen. Vermeiden Sie aggressive chemische Produkte, die den Lautsprecher beschädigen könnten.

BEDIENUNGSANLEITUNG S35 POLK

Sicherheitsanweisungen 35

Was befindet sich im Karton 36

So wird Ihre Anlage angeschlossen 36

Positionierung der Lautsprecher aus der Signature-Serie ..... 37

Technische Daten 39

S10 Schlüsselloch-Schablone 43

Erwarten Sie einen hervorragenden Sound

Vielen Dank, dass Sie sich für die Polk Signature-Lautsprecherserie entschieden haben. Diese neue Produktlinie ist kühn, elegant, von hochwertiger und robuster Qualität, die für hohe Leistung konzipiert wurde. Die hocheffiziente Signature-Serie bietet die von Polk patentierten Dynamic Balance ^2 -justierten Treiber und Hochtöner für klarere Höhen und einen realistischeren mittleren Bereich. Die Power Port ^3 -Technologie erzeugt eine größere, musikalischere Wirkung mit einem tiefen Bass. Die Polk Signatur-Serie verfügt über eine große Bandbreite hochmoderner High Performance-Audiotechnologien, die Ihr Home Theater und Ihre Musik optimieren und der Audiowiedergabe einen unglaublichen Facettenreichtum verleihen. Mit ihrem modernen amerikanischen Styling präsentiert sich jeder Lautsprecher mit fantastischen Kurven und aggressiven Akzenten, die sich in jedes Dekor einfügen. Die Polk Signature-Serie ist schlicht und ergreifend ein amerikanisches HiFi-System, das speziell für Ihre Unterhaltung konzipiert und entwickelt wurde.

Nach mehr als 40 Jahren erfolgreicher Tätigkeit sind wir stolz auf unseren Ruf als „Der Lautsprecher-Spezialist“, den wir unserem überlegenen Sound und unserer Konstruktionsqualität mit einer Vielzahl von patentierten und preisgekrönten Audio-Innovationen verdanken. Für die Mitarbeiter von Polk ist die Herstellung von Audioprodukten nicht einfach nur ein Job – es ist eine Leidenschaft. Wenn eines zählt, dann das: Wir haben uns dem verpflichtet, was Audio bieten sollte – hervorragender Sound zu erschwinglichen Preisen für jeden!

Technische Unterstützung bzw. Kundendienst

Wenn etwas fehlt oder beschädigt ist oder wenn Ihr Lautsprecher nicht funktioniert, wenden Sie sich sofort an den Kundendienst von Polk Audio unter der Rufnummer [phone]. Wenn Sie die Anweisungen in der Anschlussanleitung befolgt haben und dennoch Probleme auftreten, überprüfen Sie bitte alle Kabelverbindungen. Wenn Sie das Problem eindeutig dem Lautsprecher zuweisen können, wenden Sie sich an den autorisierten Fachhändler von Polk Audio, bei dem Sie ihn gekauft haben. Alternativ wenden Sie sich an den Kundendienst von Polk Audio unter der Rufnummer [phone] (M-F, 9.00 bis 17.30 Uhr EST, nur USA und Kanada) oder senden Sie ein E-Mail an die Adresse [e-mail]. Von außerhalb der USA rufen Sie bitte die Rufnummer [phone] an.

WARNUNG: Hören Sie vorsichtig

Die Lautsprecher und Subwoofer von Polk Audio sind zu einer extrem lauten Wiedergabe in der Lage, die zu schweren oder dauerhaften Hörschäden führen kann. Polk Audio, Inc. übernimmt keine Haftung für einen Hörverlust, Verletzungen oder Sachschäden aufgrund der unsachgemäßen Nutzung seiner Produkte. Merken Sie sich diese Richtlinien und setzen Sie bei der Lautstärkeregelung stets Ihren gesunden Menschenverstand ein:

- Achten Sie darauf, das Hören einer längeren Audiowiedergabe mit einer Lautstärke von mehr als 85 Dezibel (dB) zu beschränken. Weitere Informationen zu sicheren Hörniveaus erfahren Sie in den Richtlinien der OSHA (Occupational Health and Safety Administration) unter http://www.osha.gov/.

Produktentsorgung

In Bezug auf die Entsorgung dieses Produkts können bestimmte internationale, nationale und/oder lokale Gesetze und/oder Vorschriften gelten. Weitere Informationen erhalten Sie bei dem Fachhändler, bei dem Sie dieses Produkt erworben haben, oder beim Polk-Importeur/-Fachhändler in Ihrem Land. Darüber hinaus erhalten Sie weitere Informationen unter www.polkaudio.com oder indem Sie Polk Audio unter 1 Viper Way, Vista, Kalifornien, 92081, USA, kontaktieren. Tel.: [phone]

Dieses Symbol auf unseren elektrischen Produkten oder Verpackungen zeigt an, dass es in Europa verboten ist, das jeweilige Produkt über den Haushaltsmüll zu entsorgen. Entsorgen Sie Ihre Produkte korrekt und gemäß den lokalen Gesetzen und Vorschriften zur Entsorgung von elektrischen und elektronischen Geräten. Dabei tragen Sie durch die Aufbereitung und Entsorgung von Elektronikschrott zur Erhaltung natürlicher Ressourcen und zur Förderung des Umweltschutzes bei.

Sicherheitshinweise

Dieses Produkt wurde gemäß strengen Qualitäts- und Sicherheitsnormen entwickelt und hergestellt. Beachten Sie bitte die folgenden Vorsichtsmaßnahmen bei der Montage und beim Betrieb:

1. Lesen Sie sich die Anleitung(en) durch. Alle Sicherheits- und Bedienungsanweisungen sind vor der Inbetriebnahme der Anlage zu lesen.
2. Bewahren Sie die Anleitung(en) auf. Alle Sicherheits- und Bedienungsanweisungen sind für den künftigen Gebrauch aufzubewahren.
3. Beachten Sie die Warnhinweise. Alle Warnhinweise auf dem Gerät sowie die Bedienungsanweisungen sind einzuhalten.
4. Befolgen Sie die Anweisungen. Alle Bedienungs- und Gebrauchsanweisungen sind zu befolgen.
5. Schäden, die durch den Kundendienst behoben werden müssen. In folgenden Fällen müssen Sie den Verstärker oder Receiver vom Netz trennen und sich an einen qualifizierten Servicetechniker wenden:

a. Wenn Flüssigkeit verschüttet wurde oder wenn Gegenstände in das Produkt gefallen sind.
b. Wenn das Produkt Regen oder Wasser ausgesetzt gewesen ist.
c. Wenn das Produkt nicht korrekt funktioniert, obgleich Sie die Bedienungsanleitung befolgt haben. Stellen Sie nur die Bedienelemente ein, die in der Bedienungsanleitung entsprechend aufgeführt sind. Eine unsachgemäße Einstellung anderer Bedienelemente kann zu Schäden führen, deren Behebung oft mit einem großen Arbeitsaufwand eines fachkundigen Technikers verbunden ist, um das Gerät wieder funktionstüchtig zu machen.
d. Wenn das Produkt fallen gelassen oder wenn das Gehäuse beschädigt wurde.
e. Wenn das Produkt eine deutliche Änderung hinsichtlich seiner Leistung zeigt, deutet dies auf einen Wartungsbedarf hin.

1. Wagen und Ständer. Die Produkte sollten nur mit einem vom Hersteller empfohlenen Wagen oder Ständer verwendet werden. Eine Geräte-/Wagenkombination muss vorsichtig bewegt werden. Plötzliche Stopps, übermäßiger Kraftaufwand und unebene Flächen können die Kombination zum Kippen bringen. Gehen Sie beim Bewegen der Wagen-/Gerätekombination vorsichtig vor, um Verletzungen durch ein Umkippen zu vermeiden.

2. Die richtige Anwendung. Dieses Produkt ist nicht für den Gebrauch im Freien vorgesehen.

3. Lassen Sie Ihr Produkt registrieren. Die Registrierung Ihres Produkts ist die beste Möglichkeit sicherzustellen, dass wir Sie in Bezug auf Sicherheitsbenachrichtigungen kontaktieren können.

Sicherheitsgrenzen für den Betrieb

Polk Audio legt den empfohlenen Verstärkungsbereich für jeden seiner passiven (unverstärkten) Lautsprecher fest. Üblicherweise ist diese Spezifikation als Leistungsbereich angegeben, wie beispielsweise 20-200 Watt (pro Kanal). Bei der Auswahl eines Receivers oder Verstärkers für Ihre Polk-Lautsprecher ist es wichtig zu verstehen, was diese Zahlen bedeuten. Die niedrigere Zahl zeigt die niedrigste Dauernennleistung an, die in einer typischen Hörumgebung zu einer akzeptablen Leistung führt. Die höhere Zahl zeigt die höchste Leistung pro Kanal an, die bei Ihren Polk-Lautsprechern verwendet werden sollte. Diese Zahl sollte nicht mit einer Spezifikation zur Belastbarkeit verwechselt werden und sie impliziert nicht, dass der Lautsprecher diese volle Leistung längerfristig bewältigen kann. Wir geben einen großen Nennleistungsbereich an, da nicht alle Elektronikhersteller Leistung auf dieselbe Weise messen. Hochwertige Verstärker mit niedrigerer Nennleistung klingen in der Tat besser und bieten eine lautere Wiedergabe als Geräte von niedrigerer Qualität mit einer höheren Nennleistung.

Gleichermaßen empfehlen wir die Anwendung von Verstärkern und Receivem mit einer Nennleistung über den Belastungsgrenzwerten unserer Lautsprecher, da zusätzliche Leistung zur Bewältigung kurzzeitiger Spitzen zu einer besseren Klangqualität, einem maximalen dynamischen Bereich und einem mühelosen Wiedergabe in hoher Lautstärke führt. Wir empfehlen Ihnen jedoch nachdrücklich, bei Ihrem täglichen Hörgenuss nicht fortwährend die volle Leistung Ihres Verstärkers oder Receivers einzusetzen.

Lautsprecher können Schaden nehmen, wenn ein Verstärker – ungeachtet seiner Leistung – dauerhaft höhere Lautstärken abgeben muss als er mit seiner Leistung unverzerrt erzeugen kann. Ein Betrieb auf diesem Niveau kann zu sehr hohen und hörbaren Verzerrungspegeln aus dem Verstärker führen, wodurch Ihr Audiomaterial harsch und körnig klingt. Kurz gesagt: Vermeiden Sie eine übermäßige Verstärkerlautstärke. Wenn Sie Verzerrungen hören – stellen Sie das Gerät leiser, da Sie ansonsten Schäden an Ihren Lautsprechern riskieren. Praktisch jeder Lautsprecher kann – ungeachtet der Nennleistung – beschädigt werden, wenn Sie ihn an seine Verzerrungsgrenze oder darüber hinaus bringen. Und stellen Sie stets sicher, dass der Verstärker beim Anschließen oder Abziehen von Kabeln ausgeschaltet ist.

Was befindet sich im Karton

Im Karton befindet sich Folgendes:

1. Lautsprecher
2. Bedienungsanleitung
3. Registrierungskarte
4. Gummipads mit Haftrückseite (acht für Regallautsprecher oder vier für Center-Lautsprecher)
5. Schablone für die Wandmontage (nur für S35, S15 und S10) (Lautsprecherkabel nicht im Lieferumfang inbegriffen)

So wird Ihre Anlage angeschlossen

Um die beste Klangqualität zu erhalten, ist es wichtig, die Lautsprecher korrekt anzuschließen.

Vorbereitung der Kabel

Befolgen Sie die Anschlussanleitung, die Ihrem Receiver/Verstärker beigefügt ist. Abisolieren Sie an jedem der beiden Leiter des Kabels 12,7 mm, um das blanke Metall freizulegen. Verdrillen Sie dann jeden der einzelnen Leiter so zu einer Einzeldrahtlitze, dass keine Adern abstehen. Beachten Sie, dass eine der Klemmen auf der Rückseite eins jeden Lautsprechers rot ist (+), das andere schwarz (-). Stellen Sie sicher, dass Sie das Kabel von der (+) Plusklemme des Verstärkers oder Receivers mit der roten (+) Klemme am Lautsprecher verbinden, und das Kabel von der (-) Minusklemme des Verstärkers oder Receivers mit der schwarzen (-) Klemme am Lautsprecher. Die meisten Kabel haben Indikatoren (wie eine Farbcodierung, ein Band oder einen Schriftzug) auf einem der beiden Leiter, um Ihnen den korrekten Anschluss zu erleichtern.

Diese Empfehlungen gelten für alle Anschlüsse vom Verstärker/Receiver zum jeweiligen Lautsprecher:

Verlegungslängen Maße

Längen bis zu 7,6 m	16 oder besser
Längen von mehr als 7,6 m, aber von weniger als 15,2 m	14
Längen von mehr als 15,2 m, aber von weniger als 22,8 m	12
Längen von mehr als 22,8 m	10

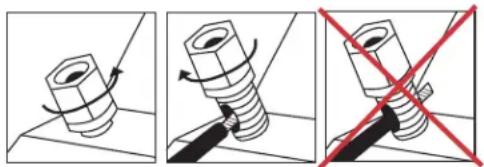

Polklemmen

Um Kabel mit der Polklemme zu verbinden, schrauben Sie die Kappe der Polklemme ab. Dann führen Sie das blanke Kabel in das Loch nahe dem Sockel der Polklemme. Führen Sie nicht den isolierten Teil des Kabels in das Loch ein, da Sie dadurch keine gute Verbindung erhalten. Ziehen Sie die Kappe der Polklemme so weit an, dass sie fest am Kabel anliegt. Ziehen Sie sie jedoch nicht zu sehr an.

Was die Wahl der Steckverbinder für Ihre Lautspecherkabel anbelangt, haben Sie mehrere Alternativen zur Auswahl, je nachdem, welche Sie bevorzugen. Drei der gängigeren Optionen sind Bananenstecker, Kabelschuhe oder blankes Kabel. Wenn Sie wissen, wo Ihre Lautsprecher positioniert sein sollen und wenn Sie planen, Ihre Anlage fest zu installieren, dann funktioniert blankes Kabel sehr gut. Achten Sie jedoch darauf, dass keine Adern abstehen, die einander berühren könnten. Wenn Sie mit verschiedenen Lautsprecherpositionen experimentieren möchten, sind Kabelschuhe oder Bananenstecker praktischere Optionen, die ein Abziehen und Wiederanschließen der Kabel ermöglichen.

Bananenstecker (nur US)

Die Polklemmen der Signature-Serie haben an den Kappenenden Öffnungen zur Aufnahme der jeweiligen Bananenstecker. Um Bananenstecker zu verwenden, hebeln Sie die Polklemmenstecker vorsichtig heraus, um die Bananensteckeröffnungen freizulegen. Die Polklemmen können keine Doppel-Bananenstecker aufnehmen.

Anschluss beim Basis-Tower-, Center-, Regal- und Satelliten-Surround-Lautsprecher

(S60, S55, S50, S35, S30, S20, S15, S10)

Stellen Sie sicher, dass der rote (+) und der schwarze (-)

Steckverbinder am Verstärker oder Receiver mit den roten (+) und schwarzen (-) Steckverbindern an den Lautsprechern verbunden werden. Wenn Ihre Lautsprecher „dünn“ klingen, mit wenig Bass und wenig bis keinem Center-Image, ist die Wahrscheinlichkeit groß, dass eines der Lautsprecherkabel verkehrt herum angeschlossen ist. Überprüfen Sie alle Verbindungen doppelt.

Leistungsverstärker + -

Bi-Wiring (S60, S55 und S50 Tower)

Bi-Wiring kann hinsichtlich der allgemeinen Transparenz Ihrer Lautsprecher deutliche Verbesserungen bewirken. Verlegen Sie nach dem Entfernen der Brücken separate Lautsprecherkabel zu den Nieder- und Hochfrequenztreibern eines einzelnen Verstärkers (der obere Satz Polklemmen ist für die Hochfrequenztreiber, der untere Satz Polklemmen für die Niederfrequenztreiber). Schließen Sie einen Satz Lautsprecherkabel an den oberen Klemmen eines jeden Lautsprechers an sowie einen Satz Kabel an den unteren Klemmen. Schließen Sie die anderen Enden beider Kabelsätze an denselben Verstärkerausgängen an. Die Konfigurationsanleitung finden Sie im Benutzerhandbuch zum Verstärker/AVR.

Verstärker L Eingang R Eingang

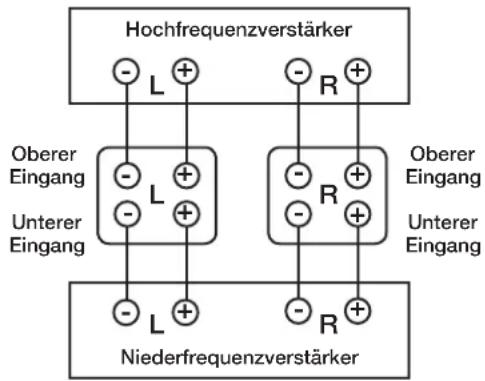

Bi-Amping (S60, S55 und S50 Tower)

Mit Bi-Amping können Sie für die Hoch- und Niederfrequenzbereiche Ihres Lautsprechers separate Verstärker verwenden, um so eine größere dynamische Bandbreite und eine geringere Verzerrung zu erreichen. Wir empfehlen, bei Ihren separaten Verstärkern auf eine identische Verstärkung zu achten, um die Voicing Balance des Lautsprechers zu wahren. Nach dem Entfernen der Brücken schließen Sie die Lautsprecherkabel von den Hochfrequenz-Verstärkerausgängen am oberen Satz Polklemmen eines jeden Lautsprechers an. Befolgen Sie dieselbe Vorgehensweise für den Anschluss der Niederfrequenz-Verstärkerausgänge am unteren Satz Polklemmen. Denken Sie daran, bei allen Anschlüssen auf die richtige Polarität (+ an + und - an -) zu achten. Die Konfigurationsanleitung finden Sie im Benutzerhandbuch zum Verstärker/AVR.

Hochfrequenzverstärker - L + - R + Oberer Eingang - L + - R + Unterer Eingang - L + - R + Niederfrequenzverstärker Oberer Eingang Unterer Eingang

Empfehlungen zur Positionierung der Center-Lautsprecher S35 und S30

Die beliebteste Platzierung für den Center-Lautsprecher vom Typ S35 oder S30 ist auf einem Regal unter Ihrem Flachbildfernseher (wenn Sie einen älteren Kastenfernseher haben, ist eine beliebte Lösung, den Center-Lautsprecher auf diesen zu stellen, wodurch die Sprachausgabe und die Effekte am Bildschirm miteinander gekoppelt werden).

Hinweis: In Bezug auf ältere Fernseher sind die Modelle S35 und S30 magnetisch NICHT abgeschirmt.

Sie sind auch als linker Lautsprecher, Center-Lautsprecher oder rechter Lautsprecher kompatibel. Der Center-Lautsprecher vom Typ S35 umfasst integrierte Schlüssellochschlitze für eine einfache Wandmontage (weitere Informationen erhalten Sie in der Anleitung zur Wandmontageschablone).

Prozessormodus

Hinweis: Stellen Sie diese Lautsprecher (S35, S30, S20, S15, S10) in den Bassmanagementeinstellungen des Receivers auf „Klein“. Legen Sie die Einstellung bei Tower-Lautsprechern (S60, S55, S50) auf „Groß“ fest.

Die Menüs „Bassmanagement“ oder „Lautsprecherkonfiguration“ der meisten Surround-Receiver bieten die Alternativen „Normal“ oder „Breit“ für den Betrieb kleinerer Lautsprecher. Bei diskreten Digitalprozessoren werden diese Modi als „Klein“ und „Groß“ bezeichnet. Der normale (kleine) Modus filtert Bassfrequenzen aus den Center-, Regal- und Satelliten-Surround-Lautsprechern heraus und sendet sie stattdessen an die fordern linken und rechten Hauptlautsprecher oder an die Buchse des Subwoofer-Ausgangs (LFE). Beim breiten (großen) Modus wird ein ungefiltertes Vollbereichssignal an diese Lautsprecher gesendet. Verwenden Sie den kleinen (normalen) Modus für eine optimale Center- und Surround Channel-Leistung und -Verlässlichkeit.

Positionierung der Lautsprecher aus der Signature-Serie

Bei der Maximierung der Klangqualität Ihres Lautsprechersystems – ganz gleich, ob Sie Tower-Lautsprecher, einen Center-Lautsprecher, Regallautsprecher oder Satelliten-Surround-Lautsprecher gekauft haben – hängt alles von der korrekten Platzierung ab. Sehen Sie sich die folgenden Beispiele an und probieren Sie sie, je nach Lautsprecher der Signature-Serie, die Sie gekauft haben, aus.

Hinweis: Ihre Lautsprecher der Signature-Serie sind mit den Konfigurationen 2.0, 2.1, 3.1, 5.1, 7.1 und 9.1 (optionaler Subwoofer, wie in der Zeichnung dargestellt) kompatibel.

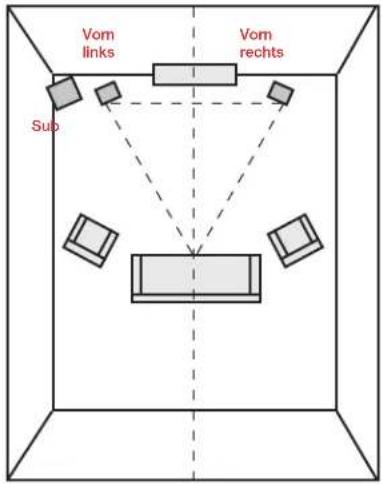

Hören im 2.1 System

Erhalten Sie das realistischste Stereo-Image, indem Sie die Lautsprecher so weit auseinander platzieren wie die Hörer von ihnen entfernt sitzen. Wenn Sie sie aufgrund der Raumbedingungen weiter auseinander platzieren müssen, sollten Sie die Lautsprecher mehr auf die Mitte ausrichten, um ein besseres Center-Image zu erhalten.

Sie können die Lautsprecher der Signatur-Serie in einem Polk Audio-Home Theater-Surround-System als Surround-Lautsprecher seitlich hinten verwenden. Die optimale Position der seitlich hinteren Surround-Lautsprecher ist an einer Seitenwand, etwas hinter und über der Hörposition. Hinweis: Wenn Sie die seitlich hinteren Surround-Lautsprecher nicht an den Seitenwänden anbringen können, positionieren Sie sie an der hinteren Wand, oberhalb der Hörposition.

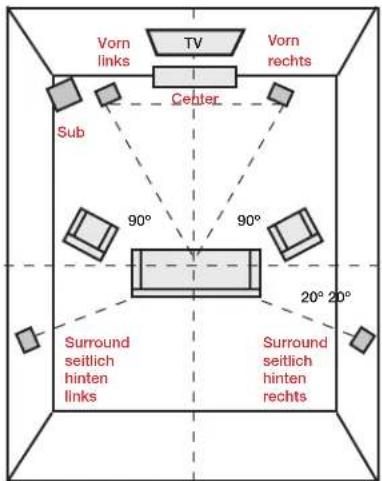

Vorn links TV Vorn rechts Cebler Sub 90° 90° 20° 20° Surround seitlich hinten links Surround seitlich hinten rechts

Genießen Sie die größere Tiefe Ihres Surround-Sound-Erlebnisses, mit vier Surroundlautsprechern seitlich hinten, statt nur zwei.

Wandmontierbare Lautsprecher (S35, S15, S10)

Diese Lautsprecher verfügen über integrierte Schlüssellochschlitze und einen Gewindeschraubeneinsatz (nur S10) für eine einfache Wandmontage. Verwenden Sie die mitgelieferte Wandmontageschablone zur sicheren Wandmontage dieser Lautsprecher.

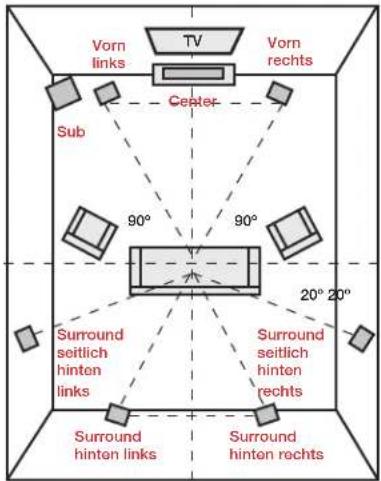

Vorn links TV Vorn rechts Center Sub 90° 90° 20° 20° Surround seitlich hinten links Surround seitlich hinten rechts Surround hinten links Surround hinten rechts

Anbringen von Gummifußen mit Haftrückseite

Um Ihre Lautsprecher der Signature-Serie fest an Ort und Stelle zu halten und Schäden an Böden oder Möbeln zu verhindern, ist es eine gute Idee, die mitgelieferten Gummifüße mit der Haftrückseite auf der Unterseite der jeweiligen Lautsprecher anzubringen.

Entfernen Sie die Folie und kleben Sie das Produkt in die Ecken des Lautsprechergehäuses.

Reinigen Ihrer Polk-Lautsprecher

Sie haben sich aus gutem Grund für die Qualität von Polk entschieden. Mit diesen einfachen Tipps sorgen Sie dafür, dass Ihre Lautsprecher auch in den kommenden Jahren noch gut aussehen werden.

Reinigen Sie das Gehäuse mit einem leuchten Tuch. Verwenden Sie auf dem Furnier keine Möbelpolitur.

Signature-Serie - Technische Daten
	S60 S55 S50
	Passiver Standlautsprecher, volle Bandbreite	Passiver Standlautsprecher, volle Bandbreite	Passiver Standlautsprecher, volle Bandbreite
Signalgeber
Hochtöner	1-1 Zoll hochauflösender Terylen-Kalottenhöchtöner	1-1 Zoll hochauflösender Terylen-Kalottenhöchtöner	1-1 Zoll hochauflösender Terylen-Kalottenhöchtöner
Mittel-/Tieftöner	3-6,5 Zoll Mica-verstärkte Polypropylentreiber mit Dynamic Balance	2-6,5 Zoll Mica-verstärkte Polypropylentreiber mit Dynamic Balance	2-5,25 Zoll Mica-verstärkte Polypropylentreiber mit Dynamic Balance
Trennfrequenz	2,5 kHz 2,5 kHz 2,5 kHz
Allgemein
Empfohlene Verstärkung (WPC)	20-300 20-200 20-150
Impedanz	Mit 8-Ohm-Ausgängen kompatibel	Mit 8-Ohm-Ausgängen kompatibel	Mit 8-Ohm-Ausgängen kompatibel
Allgemeiner Frequenzgang	26 Hz-40 kHz 32 Hz-40 kHz	33 Hz-40 kHz
Sensitivität	90 dB	90 dB	89 dB
Elektrische Eingänge	Vergoldete 5-Wege-Doppelpolklemmen	Vergoldete 5-Wege-Doppelpolklemmen	Vergoldete 5-Wege-Doppelpolklemmen
Gewichte und Maße
Höhe (Zoll)	44,45	41,454	37,394
Breite (Zoll)	8,5	8,5	7,5
Tiefe (Zoll)	15,73	12,472	10,992
Breite samt Füßen (Zoll)	11,68	11,68	10,281
Gewicht	23.6 KG	20 KG	14.5 KG

Signature-Serie – Technische Daten

	S35 S30 S20 S15 S10
	Linker/Center/rechter (L/C/R)Lautsprecher	Spezieller Center-Lautsprecher	PassiverRegallautsprecher,volle Bandbreite	PassiverRegallautsprecher,volle Bandbreite	Uni-Pol-Surround-Lautsprecher
Signalgeber
Hochtöner	1-1 ZollhochauflösenderTerylen-Kalottenhöchtöner	1-1 ZollhochauflösenderTerylen-Kalottenhöchtöner	1-1 ZollhochauflösenderTerylen-Kalottenhöchtöner	1-1 ZollhochauflösenderTerylen-Kalottenhöchtöner	1-1 ZollhochauflösenderTerylen-Kalottenhöchtöner
Mittel-/Tieftöner	6-3 Zoll Mica-verstärktePolypropylentreibermit DynamicBalance	2-5,25 Zoll Mica-verstärktePolypropylentreibermit DynamicBalance	1-6,5 Zoll Mica-verstärkterPolypropylentreibermit DynamicBalance	1-5,25 Zoll Mica-verstärkterPolypropylentreibermit DynamicBalance	1-4 Zoll Mica-verstärktePolypropylentreibermit DynamicBalance
Trennfrequenz	2,5 kHz 2,5 kHz 2,5 kHz 2,5 kHz 2,5 kHz
Wandmontageoption – Schlüssellochschlitz	Ja Nein Nein Ja Ja
Wandmontageoption – 1/4"-20Gewindeeinsatz	Nein Nein Nein Nein Ja
Allgemein
Empfohlene Verstärkung (WPC)	20-150 20-125 20-125 20-100 20-100
Impedanz	Mit 8-Ohm-Ausgängenkompatibel	Mit 8-Ohm-Ausgängenkompatibel	Mit 8-Ohm-Ausgängenkompatibel	Mit 8-Ohm-Ausgängenkompatibel	Mit 8-Ohm-Ausgängenkompatibel
Allgemeiner Frequenzgang	53 Hz-40 kHz 42 Hz-40 kHz 39 Hz-40 kHz 50 Hz-40 kHz 67 Hz-40 kHz
Sensitivität	88 dB 89 dB 88 dB 88 dB 87 dB
Elektrische Eingänge	Vergoldete 5-Wege-Einzelpolklemmen	Vergoldete 5-Wege-Einzelpolklemmen	Vergoldete 5-Wege-Einzelpolklemmen	Vergoldete 5-Wege-Einzelpolklemmen	Vergoldete 5-Wege-Einzelpolklemmen
Gewichte und Maße
Höhe (Zoll)	4,12 7,5 14,75 12 8,37
Breite (Zoll)	24,37 20 8,5 7,5 5,37
Tiefe (Zoll)	6,11 10,62 13,795 10,182 6,138
Gewicht	6.4 KG 8.6 KG 7.7 KG 5.9 KG 2.7 KG

Eingeschränkte 5-Jahres-Gewährleistungsgarantie

Die Gewährleistungsgarantie von Polk Audio, Inc. gilt nur für den ursprünglichen Einzelhandelskäufer. Diese Gewährleistungsgarantie wird automatisch vor ihrer angegebenen Gültigkeitsdauer beendet, wenn der ursprüngliche Einzelhandelskäufer das Produkt an Dritte verkauft oder weitergibt.

Polk Audio, Inc. gewährleistet gegenüber dem ursprünglichen Einzelhandelskäufer nur, dass der/die LAUTSPRECHER, PASSIVEN FREQUENZWEICHENKOMPONENTE(N) und das GEHÄUSE dieses Polk-Lautsprecherprodukts für einen Zeitraum von fünf (5) Jahren ab dem Datum des ursprünglichen Einzelhandelskaufs bei einem von Polk Audio autorisierten Fachhändler frei von Material- und Verarbeitungsfehlern ist.

Damit Polk die bestmögliche Garantieleistung erbringen kann, registrieren Sie Ihr neues Produkt bitte online unter: www.polkaudio.com/registration oder wenden Sie sich an den Kundendienst von Polk: Montags bis freitags (9.00 Uhr bis 17.30 Uhr EST) [phone] in den USA und Kanada (außerhalb der USA: [phone]) innerhalb von zehn (10) Tagen nach dem ursprünglichen Kaufdatum. Bewahren Sie Ihren Kaufbeleg sorgfältig auf.

Defekte Produkte müssen zusammen mit dem Kaufbeleg und frachtfrei an den von Polk autorisierten Fachhändler, bei dem Sie das Produkt erworben haben, oder aber an das Werk in 1 Viper Way, Vista, Kalifornien 92081 gesendet werden. Die Produkte müssen in der Originalverpackung oder einer äquivalenten Verpackung versendet werden. Das Risiko eines Verlusts oder einer Beschädigung während des Transports ist von Ihnen zu tragen. Wenn bei der Untersuchung im Werk oder beim autorisierten Fachhändler von Polk ermittelt wird, dass das Gerät zu irgendeinem Zeitpunkt innerhalb des Garantiezeitraums Material- oder Verarbeitungsschäden aufweist, werden Polk oder der von Polk autorisierte Fachhändler dieses Produkt nach eigenem Ermessen optional reparieren oder austauschen. Dabei entstehen Ihnen keine weiteren Kosten, mit Ausnahme der nachstehend aufgeführten. Alle Ersatzteile und Produkte werden Eigentum von Polk. Produkte, die gemäß dieser Gewährleistungsgarantie ausgetauscht oder repariert werden, werden Ihnen innerhalb eines angemessenen Zeitraums frachtfrei zurückgesendet.

Diese Gewährleistungsgarantie beinhaltet keine Wartung oder Ersatzteile für die Reparatur von Schäden, die durch Unfälle, Unglücke, unsachgemäßen Gebrauch, Missbrauch, Fahrlässigkeit, unzulängliche Verpackung oder Verpackungsverfahren, gewerbliche Nutzung, Spannungseingänge über der maximalen Nennspannung des Geräts und in Bezug auf das kosmetische Aussehen des Gehäuses, deren Ursache sich nicht direkt auf Material- oder Verarbeitungsschäden zurückführen lässt, oder Wartungsarbeiten, Reparaturen oder Änderungen am Produkt, die von Polk nicht autorisiert oder genehmigt sind, entstanden sind. Diese Gewährleistungsgarantie endet, wenn das Produkt von einem unautorisierten Händler gekauft wird oder wenn die Seriennummer des Produkts entfernt, manipuliert oder unkenntlich gemacht wurde.

Diese Gewährleistungsgarantie ersetzt alle anderen ausdrücklichen Garantien. Wenn dieses Produkt Material- oder Verarbeitungsschäden, wie oben aufgeführt, aufweist, besteht Ihr einziger Schadensersatz in der Reparatur oder im Austausch, wie oben aufgeführt. Polk Audio, Inc. ist Ihnen gegenüber unter keinen Umständen haftbar für beiläufige Schäden oder Folgeschäden, die sich aus der Nutzung oder Unfähigkeit zur Nutzung des Produkts ergeben, selbst wenn Polk Audio, Inc. oder ein von Polk autorisierter Fachhändler über die Möglichkeit derartiger Schäden vorab informiert wurde. Polk Audio, Inc haftet auch unter keinen Umständen für Schadensansprüche Dritter. In einigen Staaten ist die Einschränkung oder der Ausschluss der Haftung für beiläufige Schäden oder Folgeschäden nicht zulässig, sodass die oben aufgeführte Einschränkung oder der Ausschluss möglicherweise auf Sie nicht zutrifft.

Alle implizierten Gewährleistungsgarantien für dieses Produkt sind auf die Dauer dieser ausdrücklichen Gewährleistungsgarantie beschränkt. In einigen Staaten ist die Einschränkung der Dauer einer implizierten Gewährleistung nicht zulässig, sodass die oben aufgeführte Einschränkung oder der Ausschluss möglicherweise auf Sie nicht zutrifft. Diese Gewährleistungsgarantie verleiht Ihnen bestimmte Rechte. Darüber hinaus können andere Rechte gelten, die je nach Staat variieren.

Diese Garantie gilt nur für Produkte, die in Kanada, den USA, deren Besitztümern sowie innerhalb der Einrichtungen und Audioclubs der bewaffneten US- und NATO-Streitkräfte erworben wurden. Die Garantiebedingungen und -konditionen für Produkte, die in anderen Ländern erworben wurden, sind von den autorisierten Polk-Fachhändlern in diesen Ländern erhältlich.

Polk Audio ist ein Unternehmen von DEI Holdings, Inc. Polk Audio, Polk, Power Port und Dynamic Balance sind eingetragene Marken von Polk Audio, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.

In den USA entwickelt und konzipiert. Hergestellt in China.

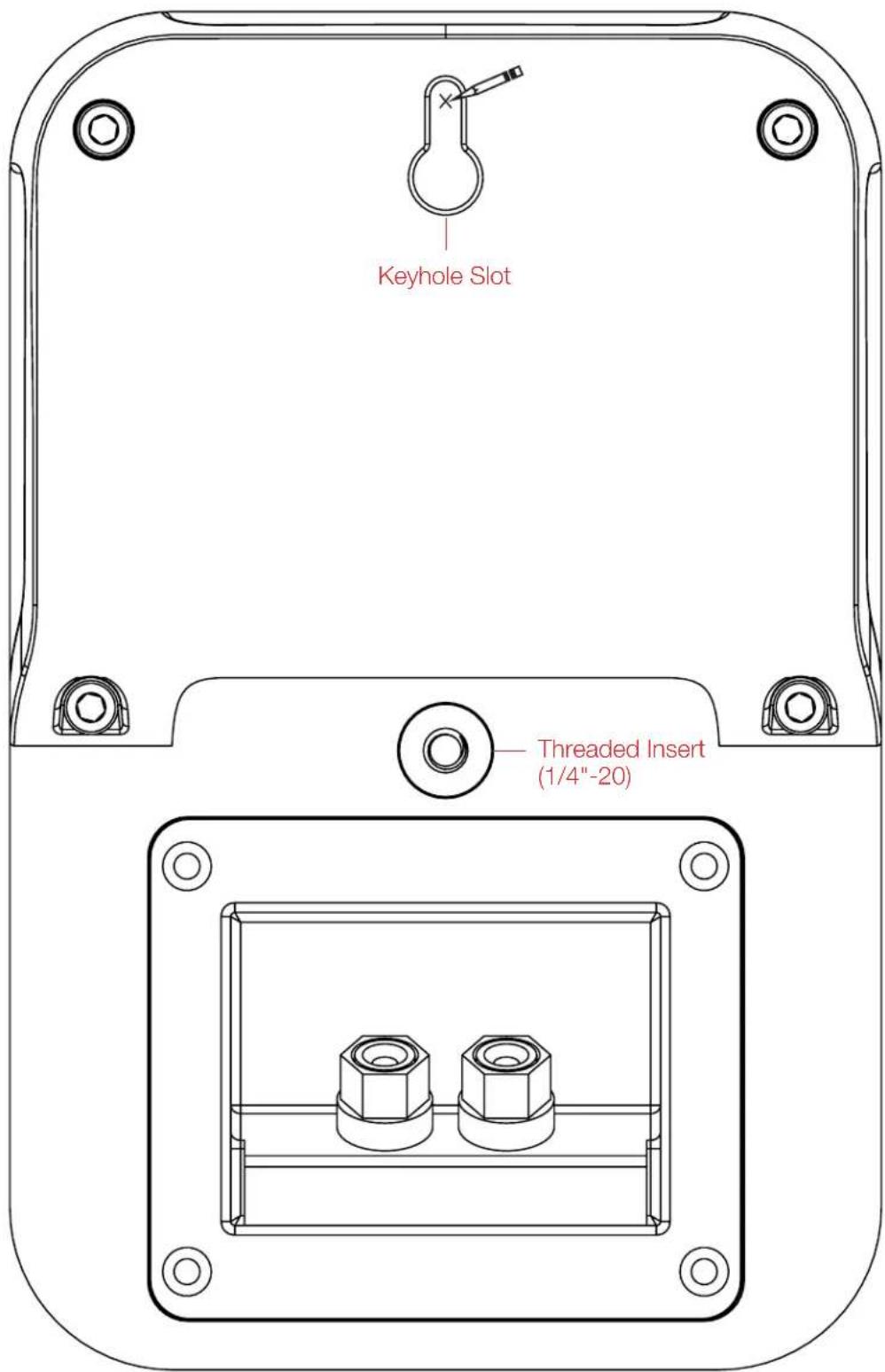

S10 Wall Mount Template
