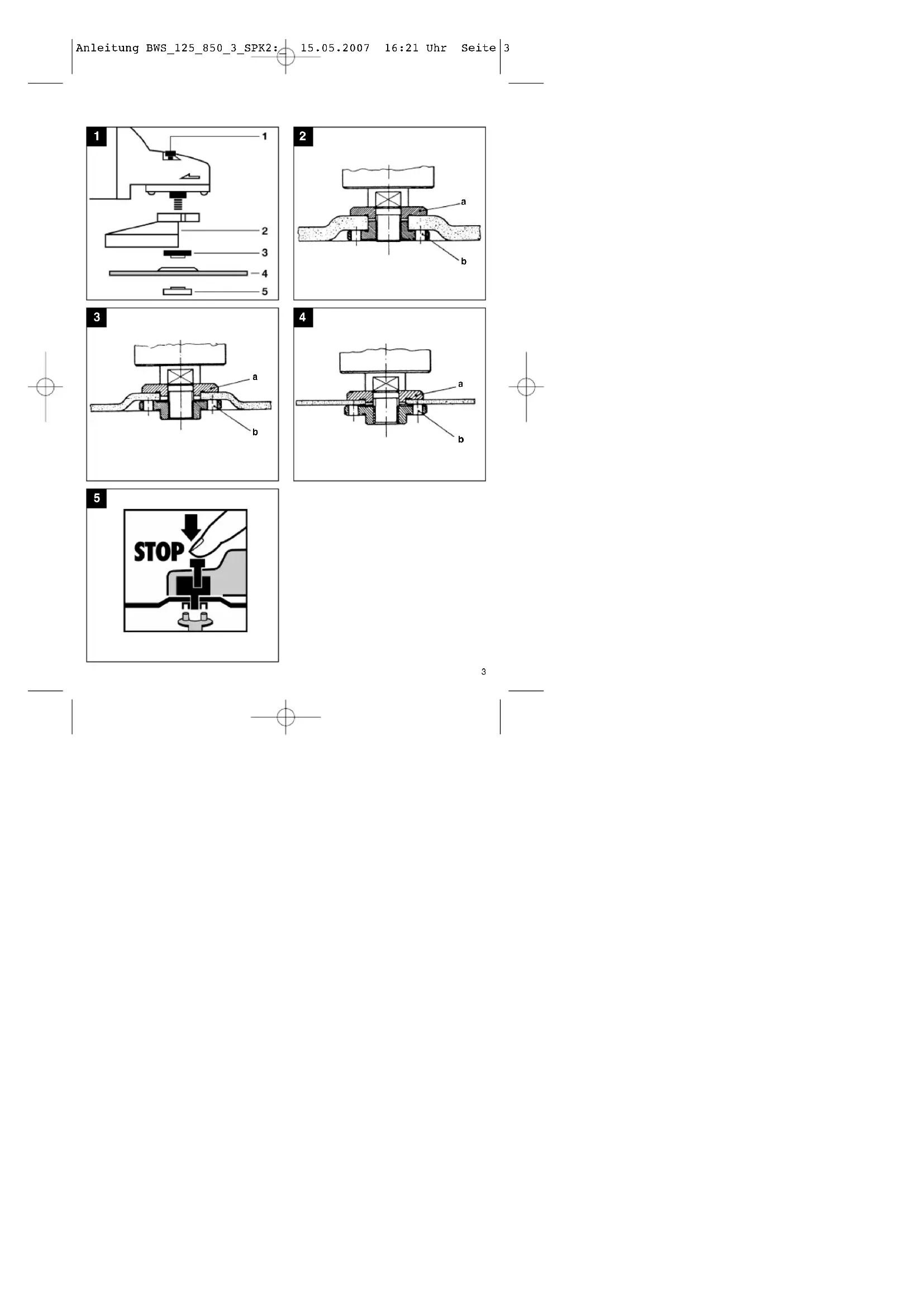

Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 34 Sicherheitshinweise Die entsprechenden Sicherheitshinweise entnehmen Sie bitte den beiliegenden Heftchen. Betriebsanleitung für Winkelschleifer Bild 1 1 Spindelarretierung 2 Schutzhaube 3 Spannflansch 4 Schleifscheibe 5 Flanschmutter Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben (Bild 2-4) 앬 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe (Bild 2) a Spannflansch b Flanschmutter 앬 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe (Bild 3) a Spannflansch b Flanschmutter 앬 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe (Bild 4) a Spannflansch b Flanschmutter BESTIMMUNGSGEMÄßE VERWENDUNG Der Winkelschleifer ist zum Trenn- und Schrupp- schleifen von Metallen und Gestein unter Verwend- ung der entsprechenden Trenn- oder Schrupp- scheibe bestimmt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. SPANNUNG Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen. SCHALTER Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Taste nach vorne schieben und zum Einrasten niederdrücken. Zum Ausschalten des Winkel- schleifers die Taste niederdrücken. Die Taste springt in die Ausgangsstellung zurück. AUSTAUSCH DER SCHLEIFSCHEIBEN (Bild 5) Netzstecker ziehen! Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen. Achtung: Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben! Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen. MOTOR Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden. SCHLEIFSCHEIBEN Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers. Verwenden Sie nur Schleif- und Trennscheiben die für eine minimale Drehzahl von 11.000 min

und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 45

ARBEITSHINWEISE Schruppschleifen Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbe-wegen. Trennschleifen Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe. Asbesthaltige Materialien dürfen nicht bearbeitet werden! Verwenden Sie niemals Trennscheiben zum Schruppschleifen. TECHNISCHE DATEN Nennspannung: 230 V ~ 50 Hz Leistungsaufnahme: 850 W Leerlaufdrehzahl: 11.000 min

max. Scheiben Ø: 125 mm Gewinde der Antriebsspindel: M 14 Schalldruckpegel L

: 89,6 dB Schalleistungspegel L

Schutzisoliert II / 쓑 Gewicht 1,8 Kg Reinigung, Wartung und Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Reinigung 앬 Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. 앬 Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. 앬 Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Kohlebürsten 앬 Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. Wartung 앬 Im Geräteinneren befinden sich keine weiteren zu wartenden Teile. Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; 앬 Typ des Gerätes 앬 Artikelnummer des Gerätes 앬 Ident-Nummer des Gerätes 앬 Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 56

Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 1011

Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 1213

Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 1415

EN 60745-1; EN 50144-1; EN 50144-2-3; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3 Landau/Isar, den 01.06.2007VogelmannProduct-ManagementWeichselgartnerGeneral-Manager Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 1617 Anleitung BWS_125_850_3_SPK2:_ 15.05.2007 16:21 Uhr Seite 1718
