Produkttyp	Induktionskochfeld
Marke	Siemens
Modell	PQ521DB0EX
Kategorie	Küchengerät
Stromversorgung	230 V / 400 V, Schutzklasse 1
Installation	Durch einen zugelassenen Fachmann; fester Anschluss erforderlich
Backofen-Kompatibilität	Muss mit einem Siemens-Backofen der gleichen Serie installiert werden; Adapter Art.-Nr. 744661
Belüftung	Mindestabstand 20 mm nach hinten; Öffnung oben im Möbel
Mindestabstand für elektronische Implantate	10 cm
Schutz bei der Installation	Schutzhandschuhe gegen scharfe Kanten tragen
Wärmebeständigkeit der Arbeitsplatte	Mindestens 90 °C
Maximale Belastung der Arbeitsplatte	Ca. 60 kg
Pflege und Reinigung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Ersatzteile	Erhältlich über den Siemens-Kundendienst
Garantie	Erlischt bei unsachgemäßer Installation

Häufig gestellte Fragen - PQ521DB0EX SIEMENS

Wie installiere ich das Induktionskochfeld Siemens PQ521DB0EX?

Die Installation muss durch einen zugelassenen Fachmann erfolgen. Befolgen Sie die mitgelieferten Montageanweisungen: Bereiten Sie den Ausschnitt der Arbeitsplatte vor, sorgen Sie für ausreichende Belüftung und schließen Sie es gemäß Schutzklasse 1 elektrisch an.

Kann ich dieses Kochfeld über einem Backofen installieren?

Ja, sofern der Backofen der gleichen Marke Siemens ist. Verwenden Sie den Adapter Art.-Nr. 744661. Der Abstand zwischen Arbeitsplatte und Backofenfront sollte 30 mm betragen, zwischen Kochfeld und Backofen 5 mm.

Welcher Mindestabstand ist für Träger von Herzschrittmachern einzuhalten?

Ein Abstand von mindestens 10 cm muss zwischen dem Gerät und jeder Person mit einem elektronischen Implantat (Herzschrittmacher, Insulinpumpe) eingehalten werden.

Welcher elektrische Anschluss ist erforderlich?

Das Gerät hat die Schutzklasse 1 und benötigt einen festen Anschluss mit Schutzleiter. Nur ein zugelassener Elektriker darf den Anschluss vornehmen.

Wie schließe ich das Kochfeld an den Backofen an?

Öffnen Sie die Abdeckung P an der Unterseite des Geräts, schließen Sie das Datenkabel S am Anschluss an, schrauben Sie den Schutzleiter PE1 an den Erdungspunkt des Backofens, stecken Sie dann den Poly-Box-Stecker in den Backofen und ziehen Sie die Schrauben fest.

Was tun, wenn die Anzeige einen Anschlussfehler anzeigt?

Wenn die Anzeige '4000e05appocelé' zeigt, ist das Gerät nicht richtig angeschlossen. Trennen Sie die Netzversorgung und überprüfen Sie den Anschluss des Netzkabels an das Stromnetz.

Kann ich das Kochfeld in einer Insel installieren?

Ja, aber Sie müssen für eine angemessene Belüftung sorgen. Beachten Sie die Mindestabstände für die Luftzirkulation und schaffen Sie eine Öffnung im Boden, wenn der hintere Abstand weniger als 20 mm beträgt.

Welche Handschuhe sollen bei der Installation verwendet werden?

Tragen Sie Schutzhandschuhe, um Schnittverletzungen zu vermeiden, da zugängliche Teile scharfe Kanten aufweisen können.

Wie reinige ich das Kochfeld?

Verwenden Sie ein feuchtes Tuch und ein mildes Reinigungsmittel. Vermeiden Sie Scheuermittel. Stellen Sie sicher, dass das Gerät vor der Reinigung ausgeschaltet ist.

Wo finde ich die Artikelnummer des Adapters für den Backofen?

Die Artikelnummer des Adapters lautet 744661. Sie können ihn beim Siemens-Kundendienst bestellen.

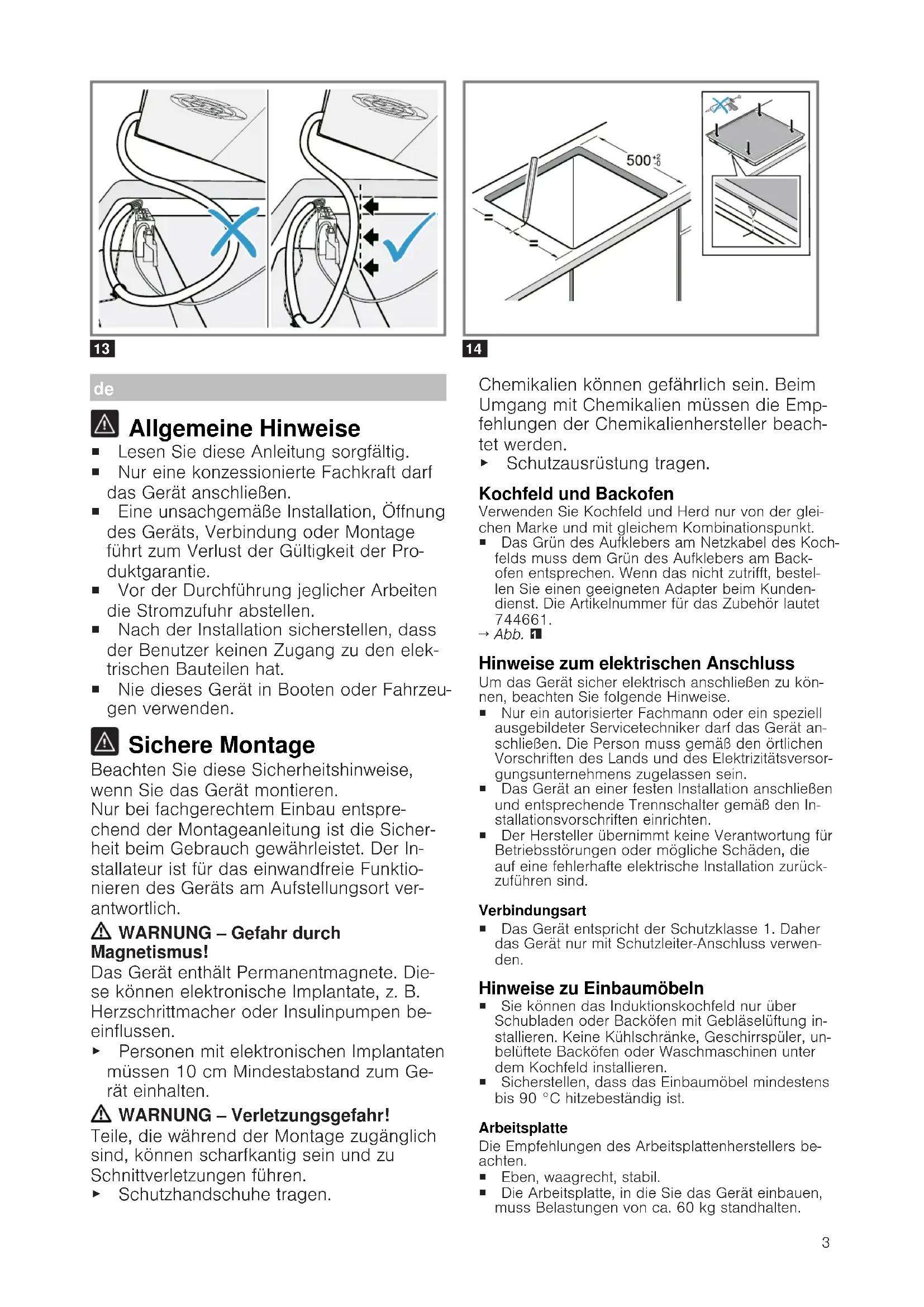

BEDIENUNGSANLEITUNG PQ521DB0EX SIEMENS

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufahr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

#

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen des Geräts am Aufstellungssort verantwortlich.

#

WARNING - Gefahr durch gnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe trag.

Chemikalien können gefährlich sein. Beim Umgang mit Chemikalien mussen die Empfehlungen der Chemikalienhersteller beachtet werden.

Schutzausrüstung tragen.

Kochfeld und Backofen

Verwenden Sie Kochfeld und Herd nur von der gleichen Marke und mit gleichem Kombinationspunkt.

Das Grün des Aufklebers am Netzkabel des Kochfelds muss dem Grün des Aufklebers am Backofen entsprechen. Wenn das nicht zutrift, bestellen Sie einen geeigneten Adapter beim Kundendienst. Die Artikelnummer für das Zubehor lautet 744661.

→Abb.

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installieren. Keine Kuhlschränke, Geschirrspüler, unbelüftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben, waagrecht, stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.

• Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtgkeitsbeständiges Verständungsmaterial verwenden.
  Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichen.

2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt. Abb.

3. Nach den Ausschnittarbeiten die Späne entfernen..

4. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. Abb. 3
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 4
3. Falls der Mindestabstand von 20 mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 5
4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Backofen

Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung fur den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.
Abb. 6

Gerä einschalten

Voraussetzung: Den Backofen nur an das Kochfeld anschließen, wenn es spannungsls ist.

1. Das Kochfeld vor dem Möbelstück platzieren.
2. Offnen Sie den Deckel P am unteren Teil des Gerats mit Hilfe eines Werkzeugs und schlieben Sie das Datenkabel S an den Anschluss an. Abb. 7
3. Den Schutzleiter PE1, grun/gelb, des Kochfelds an die Erdungsstelle des Backofens anschrauben.

Den Schutzleiter PE1 als Erstes anschließen und als Letztes trennen.
→Abb. 3

1. Den Poly-Box-Plastikstecker am Backofen einstecken. Abb. 9
2. Die Schrauben des Poly-Box-Steckers festziehen. Abb. 10
3. Die Datenleitung S anstecken. Abb. 11
4. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 400 e653e651nt, E ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Netzkabels an das Stromnetz prufen.

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen. Abb. 12
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten undHEYen Teilen fernhalten.

→Abb. 13

Das Kochfeld in den Arbeitsplattenausschnitt mit einer Tiefe von 500 mm einsetzen

1. Die Mitte des Arbeitsplattenausschnits markieren. Abb. 14
2. Das Kochfeld einsetzen.
3. Die Markierungen des Kochfeldrahmens an denen der Arbeitsplatte ausrichten.
4. Das Kochfeld eindrücken.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und freißen Teilen fernhalten.

→Abb. 13

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Den Backofen Herausziehen und vor dem Möbel abstellen.
• Die Datenleitung S abstecken.
• Die Schraube der Poly-Box lösen und die Poly-Box herausziehen. Wahrend des Ausbaus nicht an den Kabeln ziehen.
• Zuletzt den Schutzleiter von der Erdungsschraube losen.
• Das Kochfeld von unter herausdrücken.
