BEDIENUNGSANLEITUNG JM60170116 JUNO

Drücken Sie die START/+30-Taste.

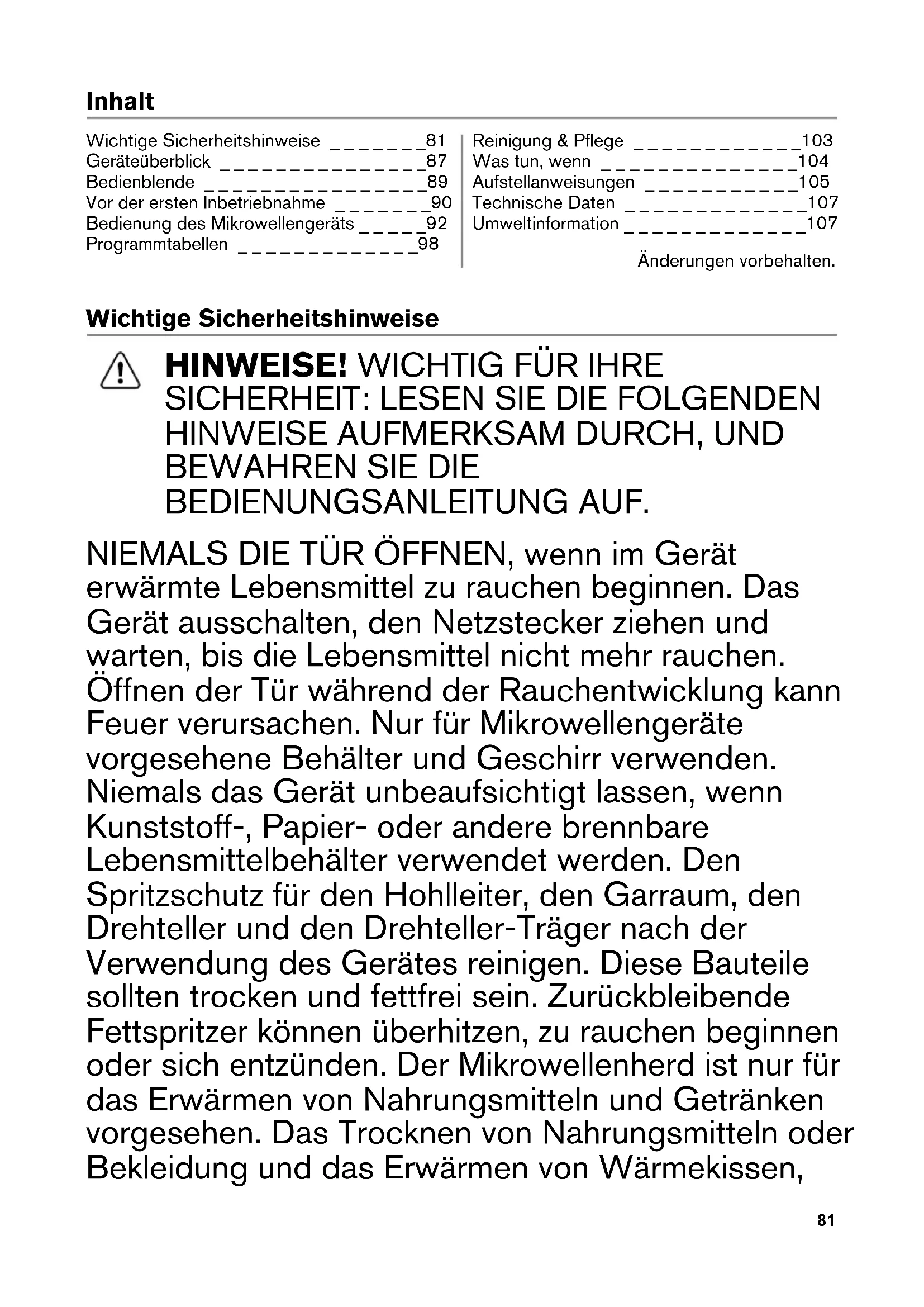

HINWEISE! WICHTIG FÜR IHRE

SICHERHEIT: LESEN SIE DIE FOLGENDEN

HINWEISE AUFMERKSAM DURCH, UND

BEDIENUNGSANLEITUNG AUF. NIEMALS DIE TÜR ÖFFNEN, wenn im Gerät erwärmte Lebensmittel zu rauchen beginnen. Das Gerät ausschalten, den Netzstecker ziehen und warten, bis die Lebensmittel nicht mehr rauchen. Öffnen der Tür während der Rauchentwicklung kann Feuer verursachen. Nur für Mikrowellengeräte vorgesehene Behälter und Geschirr verwenden. Niemals das Gerät unbeaufsichtigt lassen, wenn Kunststoff-, Papier- oder andere brennbare Lebensmittelbehälter verwendet werden. Den Spritzschutz für den Hohlleiter, den Garraum, den Drehteller und den Drehteller-Träger nach der Verwendung des Gerätes reinigen. Diese Bauteile sollten trocken und fettfrei sein. Zurückbleibende Fettspritzer können überhitzen, zu rauchen beginnen oder sich entzünden. Der Mikrowellenherd ist nur für das Erwärmen von Nahrungsmitteln und Getränken vorgesehen. Das Trocknen von Nahrungsmitteln oder Bekleidung und das Erwärmen von Wärmekissen, Wichtige Sicherheitshinweise _ _ _ _ _ _ _81 Geräteüberblick _ _ _ _ _ _ _ _ _ _ _ _ _ _ _87 Bedienblende _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _89 Vor der ersten Inbetriebnahme _ _ _ _ _ _ _90 Bedienung des Mikrowellengeräts _ _ _ _ _92 Programmtabellen _ _ _ _ _ _ _ _ _ _ _ _ _98 Reinigung & Pflege _ _ _ _ _ _ _ _ _ _ _ _103 Was tun, wenn _ _ _ _ _ _ _ _ _ _ _ _ _ _104 Aufstellanweisungen _ _ _ _ _ _ _ _ _ _ _105 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _107 Umweltinformation _ _ _ _ _ _ _ _ _ _ _ _ _107 Änderungen vorbehalten. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8182 Hausschuhen, Schwämmen, feuchten Tüchern und ähnlichen Produkten kann ein Verletzungs-, Entzündungs- oder Brandrisiko verursachen. Zur Vermeidung von Verletzungen WARNHINWEIS! Das Gerät nicht betreiben, wenn es beschädigt ist oder Fehlfunktionen aufweist. Überprüfen Sie vor dem Betrieb die folgenden Punkte: a) Die Tür muss einwandfrei schließen und darf nicht schlecht ausgerichtet oder verzogen sein. b) Die Scharniere und Türsicherheitsverriegelungen dürfen nicht gebrochen oder lose sein. c) Die Türdichtungen und Dichtungsoberflächen dürfen nicht beschädigt sein. d) Im Garraum und an der Tür dürfen keine Dellen oder andere Beschädigungen vorhanden sein. e) Das Netzkabel und der Netzstecker dürfen nicht beschädigt sein. Nehmen Sie unter keinen Umständen Reparaturen oder Änderungen an Ihrem Mikrowellengerät selbst vor. Reparaturen, insbesondere solche, bei denen die Abdeckung des Geräts entfernt werden muss, dürfen ausschließlich von entsprechend qualifizierten Technikern vorgenommen werden. Darauf achten, dass sich weder Fett noch Schmutz auf den Türdichtungen bzw. den benachbarten Geräteteilen ansammeln. Befolgen Sie die Hinweise unter "Reinigung & Pflege". Säubern sie die mikrowelle in regelmässigen abständen und entfernen sie alle möglichen essensreste. Wird das 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8283 Gerät nicht saubergehalten, kann dies die Oberfläche beeinträchtigen und sich negativ auf die Lebensdauer des Geräts auswirken. Schlimmstenfalls kann die Sicherheit des Geräts beeinträchtigt werden. Auf keinen Fall versuchen, die Garraumlampe selbst auszuwechseln, sondern nur von einem von autorisierten Kundendienst auswechseln lassen. Wenn die Garraumlampe ausfallen sollte, wenden Sie sich bitte an Ihren Elektrohändler oder eine von autorisierte Kundendienststelle. Zur Vermeidung von Explosionen und plötzlichem Sieden WARNUNG! Speisen in flüssiger und anderer Form dürfen nicht in verschlossenen Gefäßen erhitzt werden, da sie explodieren könnten. Beim Erhitzen von Flüssigkeiten in Mikrowellengeräten beim Entnehmen des Behälters vorsichtig sein, da es zu einem verspätetem Aufwallen durch Siedeverzug kommen kann. Eier nicht in der Schale kochen. Hartgekochte Eier dürfen nicht in Mikrowellengeräten erwärmt werden, da sie selbst nach der Erwärmung explodieren können. Zum Kochen oder Aufwärmen von Eiern, die nicht verquirlt oder verrührt wurden, das Eigelb und Eiweiß anstechen, damit es nicht explodiert. Vor dem Aufwärmen im Mikrowellengerät die Schale von gekochten Eiern entfernen und die Eier in Scheiben schneiden. Um Verbrennungen zu vermeiden, immer die Lebensmitteltemperatur prüfen und umrühren, bevor Sie das Gargut servieren. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8384 Besondere Vorsicht ist geboten, wenn die Lebensmittel oder Getränke an Babys, Kinder oder ältere Personen weitergereicht werden. Zur Vermeidung von Fehlbedienung durch Kinder WARNUNG! Das Gerät und seine zugänglichen Teile werden im Betrieb heiß. Kinder unter 8 Jahren dürfen sich nur unter ständiger Aufsicht in der Nähe des Gerät aufhalten. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung verwendet werden, wenn sie unter Aufsicht stehen oder in die sichere Benutzung eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder sind zu beaufsichtigen und sollten nicht mit dem Gerät spielen. Die Reinigung und Benutzerwartung darf nicht von Kindern ausgeführt werden, es sei denn, sie sind über 8 Jahre alt und stehen dabei unter Aufsicht. Dieses Gerät ist für die Benutzung im Haushalt und für ähnliche Anwendungen ausgelegt, wie zum Beispiel: Personal-Küchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen; Bauernhäuser; zur Verwendung durch Kunden in Hotels, Motels und anderen Wohnumfeldern; in Pensionen und ähnlichen Beherbergungsbetrieben. Dieses Gerät ist nicht für den Gebrauch in Höhen über 2000 m vorgesehen. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8485 Zur Vermeidung von Feuer Mikrowellengeräte sollten während des Betriebs nicht unbeaufsichtigt gelassen werden. Zu hohe Leistungsstufen oder zu lange Garzeiten können das Gargut überhitzen und Feuer verursachen. Die Steckdose muss ständig zugänglich sein, so dass der Netzstecker im Notfall einfach abgezogen werden kann. Die Netzspannung muss 230 V Wechselstrom, 50 Hz betragen und sollte mit einer Sicherung von mindestens 10 A oder einem Sicherungsautomaten von mindestens 10 A ausgestattet sein. Es wird empfohlen das Gerät an einen separaten Stromkreis anzuschließen. Das Gerät nicht im Freien lagern oder aufstellen. Keine brennbaren Materialien in der Nähe des Gerätes oder den Lüftungsöffnungen lagern. Niemals die Lüftungsöffnungen blockieren. Alle Metallverschlüsse, Drähte usw. von Lebensmitteln und Verpackungen entfernen. Funkenbildung auf Metalloberflächen kann zu Feuer führen. Das Mikrowellengerät nicht zum Frittieren von Lebensmitteln in Öl oder Fett verwenden. Temperaturen können nicht kontrolliert werden und das Fett kann sich entzünden. Zum Herstellen von Popcorn sollte nur für Mikrowellengeräte vorgesehenes Popkorngeschirr verwendet werden. Keine Lebensmittel oder andere Gegenstände im Gerät lagern. Die Einstellungen nach dem Starten des Gerätes überprüfen um sicherzustellen, dass das Gerät wie gewünscht arbeitet. Diese Bedienungsanleitung verwenden. Das Gerät nicht bei geöffneter Tür oder mit auf irgendeine Weise veränderter Türsicherheits- verriegelung betreiben. Niemals das Gerät betreiben, wenn sich Gegenstände zwischen den Türdichtungen und den abdichtenden Oberflächen befinden. Personen mit HERZSCHRITTMACHERN sollten ihren Arzt oder den Hersteller des Herzschrittmachers nach Vorsichtsmaßnahmenbei Umgang mit Mikrowellengeräten befragen. Zur Vermeidung von elektrischem Stromschlag Unter keinen Umständen sollte das äußere Gehäuse entfernt werden. Niemals Flüssigkeiten in die Öffnungen der Türsicherheitsverriegelung oder Lüftungsöffnungen kommen lassen oder Gegenstände in diese Öffnungen stecken. Wenn größere Mengen Flüssigkeiten verschüttet werden, müssen Sie sofort das Gerät ausschalten, den Netzstecker ziehen und den autorisierten Kundendienst anfordern. Niemals das Netzkabel bzw. den Netzstecker in Wasser oder andere Flüssigkeiten legen. Das Netzkabel darf nicht über heiße oder scharfe Oberflächen geführt werden, wie zum Beispiel über den heißen Lüftungsöffnungen an der oberen Rückwand des Gerätes. Wenn das Netzkabel beschädigt ist, muss es durch ein neues Spezialkabel ersetzt werden. Bitte das Auswechseln durch einen von autorisierten Kundendienst vornehmen lassen. Zur Vermeidung von Explosionen und plötzlichem Sieden Niemals verschlossene Behälter verwenden. Verschlüsse und Abdeckungen entfernen. Verschlossene Behälter können durch den Druckanstieg selbst nach dem Ausschalten des Gerätes noch explodieren. Beim Erhitzen von Flüssigkeiten vorsichtig sein. Behälter mit großer Öffnung verwenden, damit entstehende Blasen entweichen können. Um Verbrennungen durch plötzliches Überkochen (Siedeverzug) zu vermeiden:

• Die Flüssigkeiten vor dem Kochen/Erhitzen umrühren.

• Es wird empfohlen, während des Erhitzens einen Glasstab oder ähnlichen Gegenstand in den Behälter zu stecken.

• Nach dem Erhitzen die Flüssigkeit noch kurze Zeit im Gerät stehen lassen für mindestens 20 Sekunden, um verspätetes Aufwallen durch Siedeverzug zu verhindern. Die Schale von Lebensmitteln, z.B. Kartoffeln, Würstchen oder Obst, vor dem Garen anstechen, damit der Dampf entweichen kann. Zur Vermeidung von Verbrennungen Beim Entnehmen von Gargut aus dem Garraum sollten Topflappen o.ä. verwendet werden. Behälter, Popcorngeschirr, Kochbeutel, usw. immer vom Gesicht und den Händen abgewandt öffnen, um 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8586 Verbrennungen durch Dampf zu vermeiden. Die Temperatur des Behälters ist kein echter Hinweis auf die tatsächliche Temperatur des Lebensmittels oder Getränks; immer die Temperatur prüfen. Halten Sie beim Öffnen der Gerätetür ausreichenden Abstand, um Verbrennungen durch austretende Hitze oder Dampf zu vermeiden. Schneiden Sie gefüllte, gebackene Speisen nach dem Garen in Scheiben, um den Dampf entweichen zu lassen und Verbrennungen zu vermeiden. Nicht an die Gerätetür lehnen oder an der Tür hängend schwingen. Das Mikrowellengerät ist kein Spielzeug! Kinder sollten mit allen wichtigen Sicherheitshinweisen vertraut gemacht werden: z.B. Verwendung von Topflappen und vorsichtiges Abnehmen von Deckeln. Beachten Sie besonders Verpackungen, die Lebensmittel knusprig machen (z.B. selbstbräunende Materialien), indem sie besonders heiß werden. Sonstige Hinweise Niemals das Gerät auf irgendeine Weise verändern. Dieses Gerät ist nur für den Hausgebrauch vorgesehen und darf nur zum Garen von Lebensmitteln verwendet werden. Es eignet sich nicht für gewerbliche Zwecke oder den Gebrauch in einem Labor. Zur Vermeidung von Fehlfunktionen und Beschädigungen dieses Gerätes Das Gerät niemals leer in Betrieb nehmen. Bei der Verwendung von Bräunungsgeschirr oder selbsterwärmenden Materialien muss eine wärmefeste Isolierung (z.B. ein Porzellanteller) zwischen Geschirr und Drehteller gestellt werden. Dadurch werden Beschädigungen des Drehtellers und des Drehteller-Trägers durch Wärme vermieden. Die angegebene Aufheizzeit für das Geschirr sollte nicht überschritten werden. Kein Metallgeschirr verwenden, da Mikrowellen reflektiert werden und dies zu Funkenbildung führt. Keine Konserven in das Gerät stellen. Nur den für dieses Gerät vorgesehenen Drehteller und den Drehteller-Träger verwenden. Benutzen Sie das Mikrowellengerät nicht ohne den Drehteller. Um das Zerspringen des Drehtellers zu vermeiden:

• Vor dem Reinigen, den Drehteller abkühlen lassen.

• Kein heißes Gargut oder heißes Geschirr auf den kalten Drehteller stellen.

• Keine kalten Lebensmittel oder kaltes Geschirr auf den heißen Drehteller stellen. Wenn das Gerät arbeitet, keine Gegenstände auf das äußere Gehäuse stellen. WICHTIG! Bei Fragen zum Anschluss des Gerätes wenden Sie sich bitte an einen autorisierten Elektrofachmann oder den autorisierten Kundendienst. Sowohl der Hersteller als auch der Händler können keine Verantwortung für Beschädigungen des Gerätes oder Verletzungen von Personen übernehmen, die als Folge eines falschen elektrischen Anschlusses entstehen. Wasserdampf und Tropfen können sich auf den Wänden im Innenraum bzw. um die Türdichtungen und Dichtungsoberflächen bilden. Dies ist normal und ist kein Anzeichen für den Austritt von Mikrowellen oder einer sonstigen Fehlfunktion. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8687 Geräteüberblick Gerätefront Innenbeleuchtung Bedienblende Türöffnungs-Taste Spritzschutz für den Hohlleiter Garraum Antrieb Türdichtungen und Dichtungsoberlächen Lüftungsöffnungen Gehäuse Geräterückseite Netzkabel

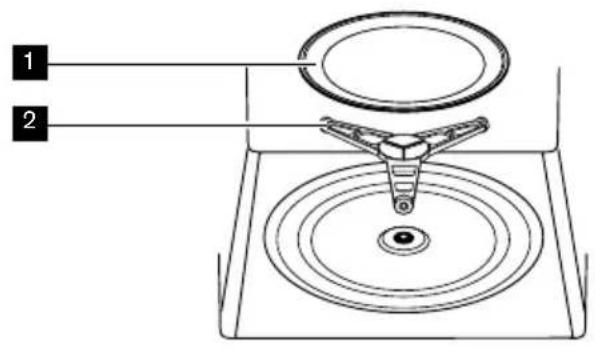

Überprüfen Sie, dass folgende Zubehörteile mitgeliefert wurden: Drehteller Drehteller-Träger

• Den Drehteller-Träger in die Antriebswelle am Garraumboden einsetzen.

• Dann den Drehteller darauf legen.

• Um Schäden am Drehteller zu vermeiden, ist darauf zu achten, dass Geschirr und Behälter bei der Entnahme nicht den Rand des Drehtellers berühren. Bei der Bestellung von Zubehör, teilen Sie Ihrem Händler oder dem autorisierten Kundendienst bitte folgende Angaben mit: Name des Zubehörteils und Bezeichnung des Modells.

Anzeigefeld symbole Mikrowellen Einstellen Garphasen Plus/Minus Auftauautomatik brot Auftauautomatik Menge Garautomatik-symbole Garautomatik-taste Auftauautomatik-taste Leistungsstufen-taste Zeitschaltuhr/Gewicht-knopf Start/+30-taste Stop-taste Türöffnungs-taste

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 8990 Vor der ersten Inbetriebnahme Betriebsart ‘Econ’ (energiesparend) Das Mikrowellengerät ist auf die energiesparende Betriebsart ‘Econ' eingestellt.

1. Schließen Sie den Netzstecker an.

2. Auf dem Display erscheint: ‘Econ’.

3. Das Display zählt herunter von 3:00 auf

4. Bei Erreichen von Null wechselt das Gerät

zur Betriebsart Econ über und die Anzeige auf dem Display verschwindet. Zum Deaktivieren der Betriebsart Econ stellen Sie die Uhr ein. Tageszeit einstellen Die Uhrzeit des Mikrowellenofens kann im 12- oder 24-Stunden-Format eingestellt werden. Beispiel: Einstellen der Uhrzeit auf 11:30 Uhr (im 12-Stunden-Format).

1. Öffnen Sie die Tür.

2. Auf dem Display erscheint: ‘Econ’.

3. Drücken Sie die Taste START/+30 und

halten Sie diese für 5 Sekunden gedrückt. Es ertönt ein akustisches Signal. Auf dem Display erscheint:

4. Stellen Sie die Stunde ein. Drehen Sie

dazu den Schalter ZEITSCHALTUHR/GEWICHT.

5. Drücken Sie die Taste START/+30 einmal

und drehen Sie den Schalter ZEITSCHALTUHR/GEWICHT zum Einstellen der Minuten.

6. Drücken Sie die Taste START/+30.

7. Prüfen Sie das Display:

8. Schließen Sie die Tür.

Der Schalter ZEITSCHALTUHR/ GEWICHT lässt sich im Uhrzeigersinn und gegen den Uhrzeigersinn drehen. Durch Drücken der STOP-Taste wird das Einstellen der Uhrzeit abgebrochen. Auf dem Display erscheint: ‘Econ’. Beispiel: Einstellen der Stunden auf 23:30 Uhr (24-Stunden-Uhr).

1. Öffnen Sie die Tür.

2. Auf dem Display erscheint: ‘Econ’.

3. Drücken Sie die Taste START/+30 und

halten Sie diese für 5 Sekunden gedrückt. Es ertönt ein akustisches Signal. Auf dem Display erscheint:

4. Drücken Sie die START/+30-Taste. Auf

dem Display erscheint:

5. Stellen Sie die Stunde ein. Drehen Sie

dazu den Schalter ZEITSCHALTUHR/GEWICHT.

6. Drücken Sie die Taste START/+30 einmal

und drehen Sie den Schalter ZEITSCHALTUHR/GEWICHT zum Einstellen der Minuten.

7. Drücken Sie die Taste START/+30.

8. Prüfen Sie das Display:

9. Schließen Sie die Tür.

Der Schalter ZEITSCHALTUHR/ GEWICHT lässt sich im Uhrzeigersinn und gegen den Uhrzeigersinn drehen. Durch Drücken der STOP-Taste wird das Einstellen der Uhrzeit abgebrochen. Auf dem Display erscheint: ‘Econ’. Änderung der Uhrzeit bei eingestellter Uhr Beispiel: Einstellen der Stunden auf 11:45.

1. Öffnen Sie die Tür.

2. Drücken und halten Sie 5 Sekunden lang

die START/+30-Taste. Es ertönt ein akustisches Signal. Auf dem Display erscheint: (Zum Einstellen des 24-Stunden-Formats drücken Sie die Taste START/+30 noch einmal.)

3. Stellen Sie die Stunde ein. Drehen Sie

dazu den Schalter ZEITSCHALTUHR/GEWICHT.

4. Drücken Sie einmal die START/+30-Taste

und drehen Sie dann den ZEITSCHALTUHR/GEWICHT-Knopf, um die Minuten einzustellen.

5. Drücken Sie die Taste START/+30.

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 9091 Um die Uhr zu stornieren und setzen Econ-Modus

1. Öffnen Sie die Tür.

2. Drücken Sie die Taste START/+30 und

halten Sie diese für 5 Sekunden gedrückt. Es ertönt ein akustisches Signal. Auf dem Display erscheint: (Zum Einstellen des 24-Stunden-Formats drücken Sie die Taste START/+30 noch einmal.)

3. Drücken Sie die STOP-Taste.

4. Auf dem Display erscheint: ‘Econ’.

5. Schließen Sie die Tür.

6. Das Display zählt herunter von 3:00 auf

7. Bei Erreichen von Null wechselt das Gerät

zur Betriebsart Econ über und die Anzeige auf dem Display verschwindet. Benutzung der STOP-Taste Benutzung der STOP-Taste:

1. Löschen eines Eingabefehlers beim

2. Vorübergehendes Unterbrechen des

laufenden Betriebes.

3. Löschen eines Programms während des

laufenden Betriebes durch zweimaliges Drücken. Kindersicherung Das Mikrowellengerät bietet eine Sicherheitssperre, um zu verhindern, dass Kinder das Gerät versehentlich einschalten. Bei eingestellter Sperre ist das Gerät so lange funktionsuntüchtig, bis die Sperre wieder aufgehoben wird. Beispiel: So aktivieren Sie die Kindersperre.

1. Drücken Sie die STOP-Taste und halten

Sie 5 Sekunden lang heruntergedrückt.

2. Es ertönt ein akustisches Signal und auf

dem Display erscheint‚ ‘LOC’: Zum Aufheben der Kindersicherung die STOP-Taste 5 Sekunden lang gedrückt halten. Es ertönen zwei akustische Signale und auf dem Display wird die aktuelle Uhrzeit angezeigt. Die Kindersicherung kann nur bei eingestellter Uhr aktiviert werden. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 9192 Bedienung des Mikrowellengeräts Mikrowellensicheres Kochgeschirr Kochgeschirr Mikrowell- ensicher Kommentare Alufolie/Behälter aus Alufolie 3 / 7 Ein kleines Stück Alufolie kann dazu benutzt werden, die Nahrungsmittel vor dem Überhitzen zu schützen. Halten Sie die Folie mindestens 2 cm von den Herdwänden entfernt, da sonst Lichtbögen auftreten können. Behälter aus Alufolie sind nicht zu empfehlen, es sei denn sie sind vom Hersteller hierfür vorgesehen, befolgen Sie die Anweisungen sorgfältig. Anbratschüsseln

Befolgen Sie immer die Anweisungen des Herstellers. Überschreiten Sie nicht die angegebenen Kochzeiten. Nehmen Sie sich in Acht, da diese Schüsseln sehr heiß werden können. Porzellan & Keramik 3 / 7 Porzellan, Keramik, glasiertes Tongeschirr und feines Porzellan sind in der Regel geeignet, außer wenn es mit metallischem Dekor verziert ist. Glaswaren, z. B. Pyrex ®

Bei der Benutzung von Glaswaren sollte Vorsicht walten, da diese durch plötzliche Erhitzung zerbrechen oder springen können. Metall

Kochgeschirre aus Metall sind bei der Benutzung von Mikrowellenenergie nicht geeignet da es zur Bildung von Lichtbögen kommen kann, die einen Brand auslösen können. Kunststoff/ Styropor, z. B. Fastfood-Behälter

Hierbei ist Vorsicht angesagt, da manche Behälter sich bei hohen Temperaturen verbiegen, schmelzen oder verfärben. Frischhaltefolie

Sollte die Nahrungsmittel nicht berühren und muss eingestochen werden, damit der Dampf entweichen kann. Gefrier-/Bratbeutel

Müssen eingestochen werden, damit der Dampf entweichen kann. Stellen Sie sicher, dass die Beutel für die Benutzung in der Mikrowelle geeignet sind. Benutzen Sie keine Verschlüsse aus Kunststoff oder Metall, da diese schmelzen oder aufgrund der Bildung von Lichtbögen Feuer fangen können. Papierteller undtassen und Küchenpapier

Nur zum Erwärmen oder zum Absorbieren von Feuchtigkeit benutzen. Hier sollte Sorgfalt walten, da ein Überhitzen Feuer verursachen kann. Stroh- und Holzbehälter

Behalten Sie den Herd ständig im Auge, da ein Überhitzen dieser Materialien Feuer verursachen kann. Recyceltes Papier und Zeitungen

Können u. U. Metallrückstände enthalten, die Lichtbögen verursachen und einen Brand auslösen können. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 9293 Hinweis für das Kochen mit Mikrowellen Hinweis für das Kochen mit Mikrowellen Zusammensetzung Nahrungsmittel mit hohem Fett-oder Zuckergehalt (z. B. Plumpudding, gefülltes Gebäck) benötigen eine geringere Zeit zum Erwärmen. Hier sollte Sorgfalt walten, da ein Überhitzen Feuer verursachen kann. Größe Damit alle Stücke gleichmäßig gekocht werden, schneiden Sie sie alle gleichgroß. Temperatur Die Ausgangstemperatur der Nahrungsmittel beeinträchtigt die für sie erforderliche Kochzeit. Schneiden Sie gefüllte Nahrungsmittel, (wie einen Berliner), ein, um Wärme oder Dampf entweichen zu lassen. Anordnen Legen Sie die Nahrungsmittel mit dem dicksten Teil nach außen in die Schüssel. (z.B. Hähnchenkeule). Abdecken Benutzen Sie Mikrowellen-Folie oder einen geeigneten Deckel. Einstechen Nahrungsmittel mit Schale, Haut oder Membran müssen vor dem Kochen oder Aufwärmen an mehreren Stellen eingestochen werden, da sich sonst Dampf entwickeln würde, der das Nahrungsmittel zum explodieren bringen könnte. (z. B. Kartoffeln, Fisch, Hühnchen, Würstchen). WICHTIG! Eier sollten nicht mit Mikrowellenenergie gekocht werden, da sie explodieren können, und dies sogar, nachdem der Kochvorgang abgeschlossen ist; (z. B. pochieren, hartkochen). Umrühren, umdrehen & umarrangieren Für gleichmäßiges Kochen ist es wichtig, dass die Nahrungsmittel während des Kochens umgerührt, umgedreht und umarrangiert werden. Immer von außen zur Mitte hin umrühren und umarrangieren. Standzeit Die Standzeit nach dem Kochen ist erforderlich, damit die Hitze sich gleichmäßig den Nahrungsmitteln verteilen kann. Abdecken Warme Bereiche können durch kleine Stücke Alufolie, welche die Mikrowellen reflektieren, abgedeckt und geschützt werden; (z. B. Hühnerflügel und –beine). Garen mit Mikrowellen Für den manuellen Betrieb stehen 6 verschiedene Leistungsstufen zur Auswahl. Leistungsei- nstellung Empfohlene Benutzung 800 W/HÖHER Für schnelles Garen oder Erwärmen, (z.B. für Suppen, Eintöpfe, Dosengerichte, heiße Getränke, Gemüse, Fisch usw). 560 W Zum längeren Garen von kompakteren Speisen wie Braten, Hackbraten und Tellergerichten, auch für empfindliche Gerichte wie Käsesossen oder Rührkuchen. Mit dieser niedrigeren Einstellung kochen Soßen nicht über und die Speisen garen gleichmäßig, ohne am Rand hart zu werden oder überzulaufen. 400 W Für kompaktere Speisen, die beim Garen mit herkömmlichen Methoden eine lange Garzeit erfordern, (z.B. Rindfleischgerichte), wird diese Leistungsstufe empfohlen, damit das Fleisch zart bleibt. 240 W/AUFTAU- EINSTELLUNG Wählen Sie diese Stufe zum Auftauen, damit Speisen gleichmäßig auftauen. Diese Stufe ist auch bestens geeignet, um Reis, Nudeln und Klöße zu köcheln und gebackenen Eierpudding zu kochen. 80 W Zum sanften Auftauen, (z.B. für Sahnetorten oder Blätterteig). 0 W Für Stehzeit/Zeitschaltuhr. W = WATT 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 9394 Ihr Gerät lässt sich bis zu 90 Minuten programmieren. Die Garzeit kann in Einheiten von 15 Sekunden bis fünf Minuten eingegeben werden. Sie hängt von der in der Tabelle angegebenen Gesamtlänge der Garzeit ab. Beispiel: Erhitzen von Suppe für 2 Min. 30 Sek. mit 560 W Mikrowellenleistung. WICHTIG! Wenn die Taste nicht gedrückt wird, arbeitet das Gerät automatisch mit voller Leistung 800 W /HÖHER.

• Wird die Gerätetür während des Garvorgangs geöffnet, wird die Garzeit auf dem Display automatisch angehalten. Die Rückwärtszählung der Garzeit setzt wieder ein, wenn die Tür geschlossen und die START/+30-Taste gedrückt wird.

• Wenn Sie während des Garvorgangs die Leistungsstufe überprüfen wollen, drücken Sie die LEISTUNGSSTUFEN-Taste.

• Sie können durch Drehen des ZEITSCHALTUHR/GEWICHT-Knopfes die Garzeit beim Garen verlängern oder verkürzen.

• Zum Ändern der Leistungsstufe beim Garen die LEISTUNGSSTUFEN-Taste drücken.

• Zum Abbrechen eines Garprogramms zweimal die STOP-Taste drücken. Reduzierte Leistungsstufe WICHTIG! Wenn Sie die Speise über die Standardzeit hinaus mit 800 W garen, wird die Leistung des Herds automatisch gesenkt, um ein Überhitzen zu vermeiden. (Die Mikrowellenleistung wird auf 560 W gesenkt.) Nach einer Pause von 90 Sekunden kann die hohe Leistung 800 W wieder eingestellt werden. Zeitschaltuhr Beispiel: So stellen Sie die Zeitschaltuhr auf 7 Minuten ein. Garzeit Zeiteinheiten 0-5 minuten 15 sekunden 5-10 minuten 30 sekunden 10-30 minuten 1 minute 30-90 minuten 5 minuten Kochmodus Standardzeit Reduzierte Leistung Mikrowelle 800 W 20 minuten Mikrowelle 560 W Drücken Sie zweimal die LEISTUNGSSTUFEN -Taste

Geben Sie das Zeit durch Drehen des ZEITSCHALTUHR/ GEWICHT-Knopfs im oder gegen den Uhrzeigersinn drehen ein bis 2.30 angezeigt ist.

Drücken Sie die START/+30-Taste.

Drücken Sie zweimal die LEISTUNGSSTUFEN -Taste 7 mal.

Geben Sie das Zeit durch Drehen des ZEITSCHALTUHR/ GEWICHT-Knopfs im oder gegen den Uhrzeigersinn drehen ein bis 7.00 angezeigt ist.

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:04 Page 9495 Zum Unterbrechen der Zeitschaltuhr die STOP-Taste drücken. Zum erneuten Starten der Zeitschaltuhr die START/+30-Taste drücken und zum Beenden nochmals die STOP-Taste drücken. Pro 30 Sekunden Mit der START/+30-Taste können Sie die folgenden Funktionen bedienen. Direktstart Sie können sofort 30 Sekunden lang mit einer Leistung von 800 W/HÖHER kochen, wenn Sie die START/+30-Taste drücken. Verlängern der Garzeit Während des manuellen Kochens können Sie die Kochzeit durch wiederholten Tastendruck jeweils um weitere 30 Sekunden verlängern. Diese funktion ist während garautomatik oder auftauautomatik nicht verfügbar. Plus Und minus Mit den Funktionen PLUS und MINUS können Sie die Garzeit bei den automatischen Programmen verlängern oder verkürzen. Wenn Sie gare, aber feste Kartoffeln bevorzugen, wählen Sie MINUS . Für weichere gekochte Kartoffeln hingegen verwenden Sie PLUS . Beispiel: So kochen Sie 0,3 kg weiche Kartoffeln. Zum Ausschalten der Funktion PLUS/MINUS drücken Sie dreimal die LEISTUNGSSTUFEN-Taste. Bei Auswahl von PLUS erscheint auf dem Display . Bei Auswahl von MINUS erscheint auf dem Display . Drücken Sie die START/+30-Taste.

Wählen Sie das gewünschte Menü durch zweimal Drücken der GARAUTOMATIK- Taste.

Drehen Sie den ZEITSCHALTUHR/ GEWICHT Knopf, bis 0.3 angezeigt ist.

Drücken Sie einmal die LEISTUNGSSTUFEN -Taste, um die Einstellung PLUS zu wählen.

Drücken Sie die START/+30-Taste.

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 9596 Garen mit verschiedenen Garfolgen Eine Folge von (maximal) 3 Stufen mit den kombinierten. Beispiel: Garen: Stufe 1: 5 Minuten 800 W Stufe 2: 16 Minuten 240 W Das Gerät arbeitet nun 5 Minuten lang bei 800 W und anschließend 16 Minuten bei 240 W. Garautomatik & Auftauautomatik Betrieb Die garautomatik & auftauautomatik Funktion berechnet automatisch die richtige Betriebsart und Garzeit. Sie können unter 6 garautomatik-Menüs und 2 auftauautomatik- Menüs auswählen. Drücken Sie einmal die LEISTUNGSSTUFEN -Taste.

Geben Sie die Zeit durch Drehen des ZEITSCHALTUHR/ GEWICHT-Knopfs im oder gegen den Uhrzeigersinn drehen ein bis 5.00 angezeigt ist.

Drücken Sie 4mal die LEISTUNGSSTUFEN- Taste

Geben Sie die Zeit durch Drehen des ZEITSCHALTUHR/ GEWICHT-Knopfs im oder gegen den Uhrzeigersinn ein bis

16.00 angezeigt ist.

Drücken Sie die START/+30-Taste.

Lebensmittel Symbol Getränke Gekochte und gebackene Kartoffeln Tiefkühl-Gemüse Frisches-Gemüse Tiefkühl-Fertiggerichte Speisen Fischfilet mit Sauce Fleisch/fisch/geflügel Brot

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 9697 Beispiel: So kochen Sie 0,3 kg Kartoffeln. Wenn ein Bedienungsschritt erforderlich ist (z.B. Wenden der Speisen), stoppt das Gerät automatisch, das akustische Signal ertönt, die verbleibende Garzeit und andere Symbole werden blinkend angezeigt. Um den Garvorgang fortzusetzen, drücken Sie die START/+30-Taste. Am Ende der garautomatik/auftauautomatik-Zeit stoppt das Programm automatisch. Das akustische Signal ertönt und das Kochsymbol blinkt auf. Nach einer Minute und einem Erinnerungssignal wird die aktuelle Uhrzeit angezeigt. Drücken Sie die START/+30-Taste.

Wählen Sie das gewünschte Menü durch zweimal Drücken der GARAUTOMATIK- Taste.

Drehen Sie den ZEITSCHALTUHR/ GEWICHT Knopf, bis 0.3 angezeigt ist.

• Tasse an den Rand der Drehscheibe stellen. Gekochte und gebackene Kartoffeln 0,1-0,8 kg (100 g) Schüssel mit Deckel Salzkartoffeln: Die Kartoffeln schälen und in gleichgroße Stücke schneiden. Pellkartoffeln: Kartoffeln von etwa gleicher Größe auswählen und waschen.

• Die Salzkartoffeln oder Pellkartoffeln in eine Schüssel geben.

• Die erforderliche Menge Wasser (ca. 2 EL je 100 g) und etwas Salz hinzugeben.

• Mit einem Deckel abdecken.

• Beim Ertönen des akustischen Signals umrühren und erneut bedecken.

• Nach dem Garen ca. 2 min. stehen lassen. Tiefkühl-Gemüse 0,1-0,6 kg (100 g) Schüssel mit Deckel

• Pro 100 g 1 EL Wasser und etwas Salz zufügen (für Pilze ist kein zusätzliches Wasser erforderlich).

• Mit einem Deckel abdecken.

• Beim Ertönen des akustischen Signals umrühren und erneut bedecken.

• Nach dem Garen ca. 2 min. stehen lassen. Kompakt gefrorenes Gemüse im manuellen Betrieb garen. Frisches-Gemüse 0,1-0,6 kg (100 g) Schüssel mit Deckel

• In kleine Stücke schneiden, z. B. Streifen, Würfel.

• Pro 100 g 1 EL Wasser und etwas Salz zufügen (für Pilze ist kein zusätzliches Wasser erforderlich).

• Mit einem Deckel abdecken.

• Beim Ertönen des akustischen Signals umrühren und erneut bedecken.

• Nach dem Garen ca. 2 min. stehen lassen. Tiefkühl-Fertiggerichte Speisen (Rührbar) 0,3-1,0 kg (100 g) Schüssel mit Deckel

• Die Speise in ein geeignetes Mikrowellen- Gefäß geben.

• Fügen Sie etwas Flüssigkeit hinzu, wenn Sie durch den Hersteller empfohlen werden.

• Mit einem Deckel abdecken.

• Falls vom Hersteller empfohlen, ohne Deckel garen.

• Beim Ertönen des akustischen Signals umrühren und erneut bedecken.

• Nach dem Garen ca. 2 min. stehen lassen. Fischfilet mit Sauce 0,4-1,2 kg

(100 g) Auflaufform mit Mikrowellenfolie

• Siehe Rezepte für “Fischfilet mit sauce”.

Gesamtgewicht von allen Zutaten.

• Die Speisen in eine flache Schüssel geben und in die Mitte des Drehtellers stellen.

• Beim Ertönen des akustischen Signals die Speisen umdrehen, umarrangieren und von einander trennen. Dünne Teile und warme kleinen Stellen mit Aluminiumfolie abschirmen.

• Nach dem Auftauen 15-45 Min. in Aluminiumfolie einwickeln, bis das Fleisch ganz aufgetaut ist.

• Hackfleisch: Beim Ertönen des akustischen Signals die das Speisen umdrehen. Wenn möglichen, die aufgetauten Teile entnehmen. Nicht für ganzes Geflügel geeignet. Brot 0,1-1,0 kg (100 g) Auflaufform

• In einer flachen Schüssel verteilen und in die Mitte des Drehtellers stellen. Brote von 1,0 kg direkt auf den Drehteller geben.

• Beim Ertönen des akustischen Signals das Brot umdrehen, umarrangieren und aufgetaute Scheiben entnehmen.

• Nach dem Auftauen 5-15 Min. in Aluminiumfolie einwickeln, bis das Brot ganz aufgetaut ist.

• Gekühlte Nahrungsmittel werden von 5

tiefgefrorene Nahrungsmittel von -18

• Nur das Gewicht des Garguts eingeben. Das Gewicht des Geschirrs nicht mit einbeziehen.

• Für Speisen, deren Gewicht höher oder niedriger ist als es in der automatik-Tabelle angegeben wird, verwenden Sie den manuellen Betrieb.

• Vergewissern Sie sich, dass die Speisen nach dem Garen ausreichend gegart sind.

• Nach Verwendung der Mikrowelle schaltet sich u.U. das Kühlgebläse ein.

• Steaks und Koteletts sollten nebeneinander (einlagig) eingefroren werden.

• Hackfleisch sollte flach eingefroren werden.

• Nach dem Wenden die aufgetauten Portionen mit dünnen Aluminiumstreifen abdecken.

• Das Geflügel sollte sofort nach dem Auftauen weiterverarbeitet werden.

1. Die Zutaten für die Sauce mischen.

2. Die gesalzenen Fischfilets mit den dünnen

Enden zur Mitte in eine runde Auflaufform geben.

3. Die fertig zubereitete Sauce über die

4. Mit Mikrowellenfolie abdecken und mit

garautomatik für “Fischfilet mit Sauce” garen.

5. Nach dem Kochen 2 min. stehen lassen.

Fischfilet mit Curry-Sauce 0,4 kg 0,8 kg 1,2 kg 200 g 400 g 600 g Fischfilet Salz 40 g 80 g 120 g Bananen (in kleinen Stücken) 160 g 320 g 480 g Currysauce (fertig zubereitete) Fischfilet mit pikanter Sauce 0,4 kg 0,8 kg 1,2 kg 140 g 280 g 420 g Tomaten aus der Dose (abgetropft) 40 g 80 g 120 g Mais 4 g 8 g 12 g Chillisauce 12 g 24 g 36 g Zwiebeln (fein gehackte) 1 TL 1-2 TL 2 TL Rotweinessig Senf, Thymian und Cayenne-Pfeffer 200 g 400 g 600 g Fischfilet Salz

1. Die gesalzenen Fischfilets mit den dünnen

Enden zur Mitte in eine runde Auflaufform geben.

2. Die fertig zubereitete Sauce und die

Bananen über die Filets geben.

3. Mit Mikrowellenfolie abdecken und mit

garautomatik für “Fischfilet mit Sauce” garen.

4. Nach dem Kochen 2 min. stehen lassen.

4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 100101 Gartabellen Erhitzen von getränken & Speisen Getränk/Speise Menge -g/ml- Leistung Stufe Zeit -Min- Verfahrenshinweise Milch, 1 Tasse 150 800 W 1 nicht abdecken Wasser, 1 Tasse 6 Tassen 1 Schüssel

800 W 800 W 800 W 1-2 10-12 11-13 nicht abdecken nicht abdecken nicht abdecken Tellergericht (Gemüse, Fleisch und Beilagen) 400 800 W 3-6 etwas Wasser auf die Sauce geben, bedecken, nach halber Kochzeit umrühren Eintopf/suppe 200 800 W 1-2 abdecken, nach dem Erhitzen umrühren Gemüse 200

800 W 800 W 2-3 4-5 wenn nötig, etwas Wasser hinzufügen, nach halber Kochzeit umrühren Fleisch, 1 Scheibe

200 800 W 3-4 die Sauce dünn darüber verteilen, bedecken Fischfilet

200 800 W 2-3 abdecken Kuchen, 1 Scheibe 150 400 W ½ in eine flache Schüssel legen Babynahrung, 1 Glas 190 400 W 1 in einen geeigneten mikrowellensicheren Behälter umfüllen, nach dem Erwärmen gut umrühren und die Temperatur überprüfen Margarine oder Butter schmelzen

50 800 W ½ abdecken Schmelzen von Schokolade 100 400 W 2-3 gelegentlich umrühren

ab Kühlschranktemperatur 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 101102 Auftauen Lebensmittel Menge -g/ml- Leistung Stufe Zeit -Min- Verfahrenshinweise Standzeit -Min- Gulasch 500 240 W 8-12 nach halber Auftauzeit umrühren 10-15 Kuchen, 1 Stück 150 80 W 2-5 in eine flache Schüssel legen 5 Obst wie Erdbeeren, Himbeeren, Kirschen, Pflaumen 250 240 W 4-5 gleichmäßig verteilen, nach halber Auftauzeit umdrehen

Auftauen & Garen Lebensmittel Menge -g/ml- Leistung Stufe Zeit -Min- Verfahrenshinweise Standzeit -Min- Fischfilet 300 800 W 10-12 abdecken 2 Tellergericht 400 800 W 9-11 bedecken, nach 6 min. umrühren 2 Garen von Fleisch & Fisch Lebensmittel Menge -g/ml- Leistung Stufe Zeit -Min- Verfahrenshinweise Standzeit -Min- Braten (Schwein, Kalb, Lamm) 1000 800 W 400 W 19-21

11-14 nach Geschmack würzen, in eine flache Schüssel geben, nach

halber Kochzeit umdrehen

5-7 nach Geschmack würzen, in eine flache Schüssel geben, nach

halber Kochzeit umdrehen

Fischfilet 200 800 W 3-4 nach Geschmack würzen, in eine flache Schüssel geben, bedecken

Die in der Tabelle angegebenen Zeiten sind Richtwerte, die je nach Gefriertemperatur, Beschaffenheit und Gewicht der Lebensmittel variieren können. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 102103 Reinigung & Pflege VORSICHT!

ZUR REINIGUNG DÜRFEN KEINESFALLS

KOMMERZIELLE OFENREINIGER, DAMPFREINIGER, SCHEUERMITTEL, SCHARFE REINIGUNGSMITTEL, NATRIUMHYDROXID ENTHALTENDE REINIGUNGSMITTEL ODER

SCHEUERSCHWÄMME VERWENDET

REGELMÄSSIGEN ABSTÄNDEN UND

ENTFERNEN SIE ALLE MÖGLICHEN

ESSENSRESTE. Wird das Gerät nicht saubergehalten, kann dies die Oberfläche beeinträchtigen und sich negativ auf die Lebensdauer des Geräts auswirken. Schlimmstenfalls kann die Sicherheit des Geräts beeinträchtigt werden. Gerätegehäuse Die Außenseite des Gerätes mit einer milden Seifenlauge reinigen. Die Seifenlauge gründlich mit einem feuchten Tuch abwischen und mit einem Handtuch nachtrocknen. Bedienfeld Vor dem Reinigen die Tür öffnen, um das Bedienfeld zu inaktivieren. Das Bedienfeld vorsichtig mit einem feuchten Tuch reinigen. Niemals zuviel Wasser und keine chemischen oder scheuernden Reiniger verwenden, da das Bedienfeld dadurch beschädigt werden kann. Geräteinnenraum Nach jedem Gebrauch das noch warme Gerät zur Reinigung mit einem weichen, feuchten Tuch oder Schwamm abwischen, um leichte Verschmutzungen zu entfernen. Für starke Verschmutzungen eine milde Seifenlauge verwenden und mehrmals mit einem weichen, feuchten Tuch oder Schwamm gründlich nachwischen, bis alle Rückstände vollständig entfernt sind. Entfernen Sie nicht den Spritzschutz für den Hohlleiter. Sicherstellen, dass weder Seifenlauge noch Wasser durch die kleinen Öffnungen an der Wand eindringen, da dies das Gerät beschädigen kann. Verwenden Sie keine Sprühreiniger im Garraum. Drehteller und Drehteller-Träger Entfernen Sie zuerst den Drehteller und den Drehteller-Träger aus dem Garraum. Den Drehteller und den Träger mit einer milden Seifenlauge reinigen und mit einem weichen Tuch trocknen. Beide Teile sind spülmaschinenfest. Gerätetür Die Tür, die Türdichtung und die Dichtungsoberflächen des öfteren mit einem feuchten Tuch abwischen, um Verschmutzungen zu entfernen. Keine starken, scheuernden Reinigungsmittel oder Metallschaber zum Reinigen der Glasscheibe des Geräts verwenden, da diese Hilfsmittel die Oberfläche verkratzen und das Glas somit zum Zerspringen bringen könnten. WICHTIG! Dampfreiniger dürfen nicht verwendet werden. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 103104 Was tun, wenn Symptom Überprüfen/Empfehlung... Das Mikrowellengerät nicht arbeitet?

• Der Netzstecker eingesteckt ist.

• Die Sicherungen in der Installation in Ordnung sind.

• Eventuell der Strom ausgefallen ist. Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur. Die Mikrowelle nicht arbeitet? • Die Tür richtig geschlossen ist.

• Die Türdichtungen und Türdichtungsflächen sauber sind.

• Die START/+30-Taste gedrückt wurde. Sich der Drehteller nicht dreht?

• Das Drehkreuz richtig auf dem Antrieb sitzt.

• Geschirr verwendet wird, das über den Drehteller herausragt oder.

• Lebensmittel über den Drehteller ragen und ihn somit blockieren.

• Sich Speisereste unter dem Drehteller befinden. Die Mikrowelle nicht abschaltet?

• Ziehen Sie den Netzstecker oder schalten Sie die Sicherung aus.

• Rufen Sie den Kundendienst oder Ihren Fachhändler. Die Garraumlampe ausfällt? • Rufen Sie den Kundendienst oder eine durch geschulte Elektro-Fachkraft an. Der Austausch der Garraumbeleuchtung darf nur durch diese durchgeführt werden. Die Speisen langsamer heiß und gar werden als bisher?

• Stellen Sie eine längere Garzeit ein (doppelte Menge = fast doppelte Zeit) oder,

• Wenn die Speisen kälter waren als sonst, drehen Sie diese zwischendurch um oder wenden Sie sie oder,

• Stellen Sie eine höhere Leistung ein. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 104105 Aufstellanweisungen Wenn Sie den Mikrowellenherd in Position A, B, C oder D einbauen: Position Nischengröße B T H A 560 x 550 x 360 B+C 560 x 300 x 350 560 x 300 x 360 D 560 x 500 x 350 560 x 500 x 360 Installieren des Gerätes

1. Entfernen Sie die gesamte Verpackung und

überprüfen Sie das Gerät auf eventuelle Beschädigungen.

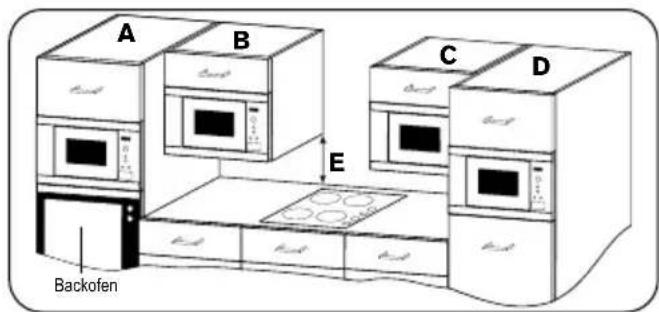

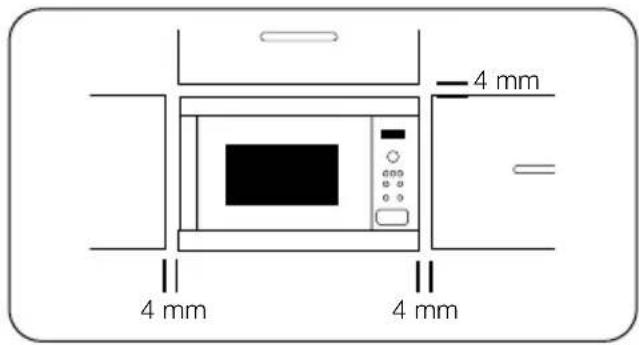

2. Die Standardausführung dieses Herdes ist

passend für einen Einbauschrank von 360 mm Höhe ausgelegt. Wenn der Herd in einen 350 mm hohen Schrank eingebaut werden soll: Schrauben Sie die 4 Füße an der Unterseite des Herdes ab. Es sind 3 hohe und ein niedriger Fuß. Ersetzen Sie die 3 hohen Füße mit den im Zubehörpaket vorhandenen Füßen. Den niedrigen Fuß ersetzen Sie nicht.

3. Bringen Sie die Befestigungshaken unter

Bezug auf die beiliegende Montageanleitung und unter Verwendung der beiliegenden Schablone am Küchenschrank an.

4. Setzen Sie das Gerät langsam in den

Küchenschrank ein, ohne dabei übermäßig Kraft anzuwenden. Heben Sie das Gerät auf die Befestigungshaken und senken Sie es anschließend in die richtige Position. Diese Haken können umgekehrt werden, falls sie beim ersten Einsetzen nicht passen sollten. Der vordere Rahmen des Mikrowellenofens sollte dicht und bündig an der vorderen Öffnung des Schrankes sitzen.

5. Achten Sie darauf, dass das Gerät stabil ist

und gerade steht. Stellen Sie sicher, dass ein Abstand von 4 mm zwischen der darüber befindlichen Schranktür und dem Oberteil des Rahmens eingehalten wird (siehe Schaubild). Abmessungen in (mm)

Backofen 4 mm 4 mm 4 mm 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 105106 Sicherer Gebrauch des Gerätes Wenn Sie den Mikrowellenherd in Position B oder C einbauen:

• Der Oberschrank muss einen Abstand von mindestens 500 mm (E) zur Arbeitsfläche habehabe. Die Mikrowelle darf nicht direkt über einem Kochfeld installiert werden.

• Das Gerät wurde nur für den Gebrauch in der Nähe von Gasmulden, elektrisch betriebenen Kochfeldern, sowie Induktionskochfeldern getestet und zugelassen.

• Zwischen Kochfeld und Mikrowellenherd muss genug Platz gelassen werden, um ein Überhitzen des Mikrowellenherdes, des Einbauschranks und des Zubehörs zu vermeiden.

• Nehmen Sie das Kochfeld nicht ohne Kochtöpfe in Betrieb, wenn der Mikrowellenherd in Betrieb ist.

• Lassen Sie bei der Bedienung der Mikrowelle besondere Vorsicht walten, wenn das Kochfeld gleichzeitig eingeschaltet ist. Netzanschluss

• Darauf achten, dass die Netzsteckdose leicht erreichbar ist, damit der Stecker im Notfall schnell abgezogen werden kann. Andernfalls sollte es möglich sein, das Gerät mithilfe eines Schalters vom Stromkreis zu trennen. Dabei sollten die geltenden Bestimmungen der elektrischen Sicherheitsnormen berücksichtigt werden.

• Steckdose nicht hinter dem Schrank anordnen.

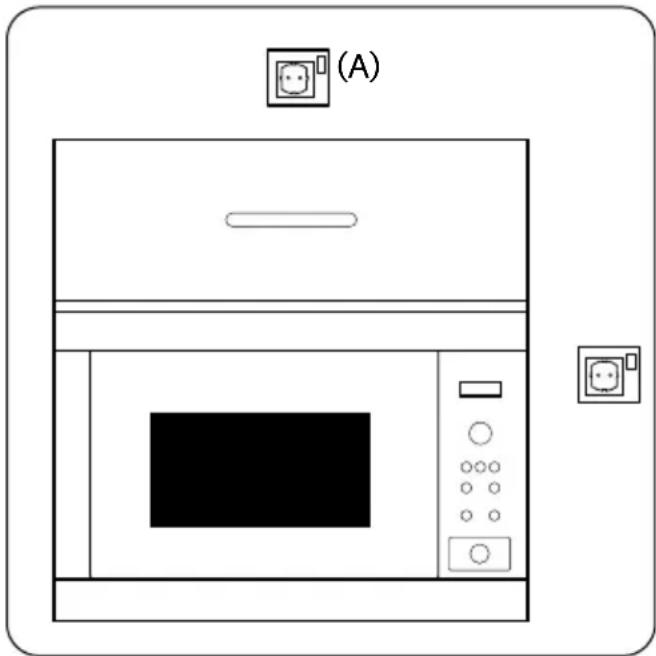

• Die beste Stelle ist über dem Schrank, vgl. (A).

• Das Gerät an einer korrekt installierten geerdeten Steckdose mit einem einphasigen Wechselstromanschluss (230 V/50 Hz) verbinden. Steckdose mit einer Sicherung (10 A) absichern.

• Das Netzkabel darf nur von einem Elektriker ausgetauscht werden.

• Vor dem Aufstellen ein Stück Schnur am Netzkabel anbringen. Dadurch wird dann beim Einbau der Anschluss am Punkt (A) erleichtert.

• Beim Einsetzen des Gerätes in einen hohen Schrank darf das Netzkabel NICHT eingeklemmt werden.

• Netzkabel oder Stecker nicht in Wasser oder eine andere Flüssigkeit eintauchen. Elektrische Anschlüsse WARNUNG!

DIESES GERÄT MUSS GEERDET SEIN

Bei Nichteinhaltung dieser Sicherheitsmaßnahme lehnt der Hersteller jegliche Haftung ab. Wenn der an Ihrem Gerät befindliche Stecker nicht auf Ihre Steckdose passt, müssen Sie Ihren örtlichen autorisierten Kundendienstvertreter herbeirufen. (A) 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 106107 Technische Daten Stromversorgung 230 V, 50 Hz, Einphasenstrom Sicherung/Sicherungsautomat Mindestens 10 A Leistungsaufnahme: Mikrowelle 1,2 kW Leistungsabgabe: Mikrowelle 800 W (IEC 60705) Mikrowellenfrequenz 2450 MHz

(Gruppe 2/Klasse B) Außenabmessungen: JM60170116 594 mm (B) x 371 mm (H) x 316 mm (T) Garraumabmessungen 285 mm (B) x 202 mm (H) x 298 mm (T)

Drehteller ø 272 mm, glass Gewicht ca. 16 kg Garraumlampe 25 W/240 - 250 V

Dieses Produkt erfüllt die Anforderungen des europäischen Standards EN55011. Das Produkt wird standardkonform als Gerät der Gruppe 2, Klasse B eingestuft. Gruppe 2 bedeutet, dass das Gerät zweckbestimmt hochfrequente Energie in Form elektromagnetischer Strahlen zur Wärmebehandlung von Lebensmitteln erzeugt. Gerät der Klasse B bedeutet, dass das Gerät für den Einsatz im häuslichen Bereich geeignet ist.

Der Garrauminhalt wird aus der max. gemessenen Breite, Tiefe und Höhe errechnet. Die tatsächliche Aufnahmekapazität von Lebensmitteln ist jedoch geringer. Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 2004/108/EC, 2006/95/EC, 2009/125/EC und 2011/65/EU. DIE TECHNISCHEN DATEN KÖNNEN JEDERZEIT OHNE ANGABE VON GRÜNDEN GEÄNDERT WERDEN, UM DEM TECHNISCHEN FORTSCHRITT RECHNUNG ZU TRAGEN Umweltinformation Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 107TINS-B126URR0 4_Zanussi_German_CS_BASE_AE13_Layout 1 11/06/2015 15:05 Page 108
