BEDIENUNGSANLEITUNG JMW2100E JUNO

Juno Leistung Zun Gewitt Gens Mushes Anfassen Start / Quick Tücksbar

Gebrauchsanweisung

D

Inhaltsverzeichnis

Für den Benutzer

Vor dem Einsatz Ihres Mikrowellenofens 4

Sicherheitsvorschriften 5

Gerätesicherheit 5

Eignung des Kochgeschirrs prüfen 5

Behälter aus Aluminiumfolie 6

Lebensmittelsicherheit 6

Führer der Ofengeräte und des Zubehörs 7

Beschreibung des Mikrowellenofens und des Zubehörs

Der Mikrowellenofen 8

Zubehör 8

Bedienungsfeld 9

Vor dem ersten Einsatz Ihres Mikrowellenofens

Reinigen 10

Einstellen der Uhr 10

Allgemeine Bedienungsanweisungen 11

Bedienung des Mikrowellenofens

Kochen mit Mikrowellen 13

Einstellhilfe der Mikrowelle 14

Zeitmesser und Alarm 14

Automatische Programme 15

Automatisches Auftauen 15

Manuelles Auftauen 16

Quickstart 16

Automatische Kochprogramme 17

Kindersicherung 18

Mikrowellentipps 18

Tabellen

Auftauen 19

Kochen von Gemüse 21

Kochen von Fisch 21

Pflege und Reinigung

Reinigen des Zubehörs 22

Reinigen des Innenraums 22

Reinigen der Außenseite 22

Kundendienst und Ersatzteile 23

Garantiebedingungen

Standard-Garantiebedingungen 24

Ausschlüsse 24

Elektrische Anschlüsse 25

Anschließen am Netz 25

Einbaumodel 26

Technische Daten 26

Vor dem Einsatz Ihres Mikrowellenofens

Lesen Sie das Bedienungshandbuch sorgfältig durch. Folgende Anleitungen wurden aufgesetzt, damit Sie das Beste aus Ihrem neuen Electrolux Mikrowellen- ofen machen können. Bitte überzeugen Sie sich davon, dass Sie diese Anleitungen sorgfältig lesen. Es ist wichtig, dass dieses Bedienungshandbuch für einen späteren Rückgriff beim Gerät bleibt. Sollte das Gerät verkauft oder an einen anderen Besitzer weitergereicht werden, oder wenn Sie umziehen und

das Gerät im alten Haus lassen, stellen Sie immer sicher, dass das Buch mit dem Gerät geliefert wird, so dass der neue Besitzer sich mit dem Gerätebetrieb und den wichtigen Warnungen vertraut machen kann. Bitte stellen Sie sicher, dass Sie vor dem Benutzen des Geräts das gesamte Bedienungshandbuch gelesen haben und dass Sie die darin enthaltenen Empfehlungen befolgen.

Auspacken

N.B. Prüfen Sie beim Auspacken des Ofens, dass das Gerät unbeschädigt ist. Eine eventuelle Beschädigung oder fehlende Teile müssen sofort dem Verkäufer gemeldet werden. Der Ofen, Teile des Ofens oder das Zubehör können in einer

Schutzfolie verpackt sein. Sollte dies der Fall sein, muss diese Folie vor Gebrauch des Ofens entfernt werden. Kleine Kinder nicht mit dem Verpackungsmaterial spielen lassen. Dies kann gefährlich sein.

Sicherheitsvorschriften

• Die integrierten Verriegelungsschutzschalter verhindern, dass der Mikrowellenofen bei geöffneter Tür funktioniert.
- Nicht daran herumbasteln oder versuchen, den Mikrowellenofen bei geöffneter Tür in Betrieb zu nehmen, da bei einem Betrieb bei geöffneter Tür die Umgebung Mikrowellenenergie ausgesetzt wird.
- Keine übergelaufenen Lebensmittel oder Reinigerreste an den Türdichtungsflächen ansammeln lassen. Siehe Abschnitt Reinigung und Pflege für die Reinigungsvorschriften.
- Es ist besonders wichtig, dass die Ofentür einwandfrei schließt, und dass folgende Teile nicht beschädigt sind: (1) die Tür (verzogen), (2) die Scharniere und Schnappschlösser (kaputt oder unsicher), (3) die Türdichtungen und Dichtungsfläche.

Sollten die Tür, die Scharniere/ Schnappschlösser oder die Türdichtungen beschädigt sein, darf das Gerät so lange nicht benutzt werden, bis es durch einen zugelassenen Kundendiensttechniker repariert wurde.

WARNUNG: Reparaturen, insbesondere an stromführenden Teilen, dürfen nur durch vom Hersteller geschulte Kundendiensttechniker durchgeführt werden. Dies gilt auch für Reparaturen, die das Entfernen der Schutzvorrichtung gegen das Austreten von Mikrowellenenergie erfordern. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Für eventuelle Instandsetzungen nehmen Sie bitte mit Ihrem örtlichen Zanussi Kundendienstzentrum Kontakt auf.

• Das Außengehäuse, die Tür oder das Bedienungsfeld niemals entfernen. Dadurch würde man extrem hohen Spannungen ausgesetzt.
• Diesen Ofen nur gemäss den in diesem Handbuch enthaltenen „Installationsvorschriften" installieren oder aufstellen.
• Das Gerät nur für den in diesem Handbuch beschriebenen, bestimmungsgemäßen Gebrauch benutzen. Keine aggressiven Chemikalien in diesem Gerät einsetzen. Dieser Ofentyp wurde speziell für das Erwärmen, Kochen oder Auftauen von Lebensmitteln entwickelt. Er wurde nicht für einen industriellen, gewerblichen oder Laborgebrauch entwickelt; bei einem solchen erlischt die Garantie.

• Den Ofen niemals leer einschalten. Wenn kein Lebensmittel oder Wasser vorhanden ist, um die Mikrowellenenergie aufzunehmen, kann die Magnetfeldröhre beschädigt werden.

• Dieses Gerät nicht im Freien lagern und nicht in der Nähe von Wasser benutzen.

• Nicht versuchen, Kleidung oder Zeitungen im Mikrowellenofen zu trocknen: diese Dinge können sich entzünden.
• Den Innenraum nicht als Lagerraum benutzen. Keine Papierprodukte, Kochgeräte oder Lebensmittel im Innenraum lassen, wenn das Gerät nicht benutzt wird.

Sollte Rauch auftreten, das Gerät ausschalten bzw. den Stecker ziehen und die Tür geschlossen halten, um eventuelle Flammen zu ersticken. Niemals Wasser benutzen.

Kinder nicht unbeaufsichtigt das Mikrowellengerät benutzen lassen, bevor sie nicht passende Anweisungen erhalten haben, so dass sie den Mikrowellenherd sicher bedienen und die Gefahren einer Fehlbedienung verstehen können.

Gerätesicherheit

- Benutzen Sie nur mikrowellengeeignetes Geschirr. Die meisten Glas-, Glaskeramikgeräte und hitzefesten Glaswaren sind bestens für den Einsatz im Mikrowellenofen geeignet. Obwohl die Mikrowellenenergie die meisten Glas- und Keramikbehälter nicht erhitzt, können diese Geräte heiß werden, da sich die Hitze vom Lebensmittel auf den Behälter überträgt. Die Speisen mit Topfhandschuhen aus dem Ofen nehmen.

Eignung des Kochgeschirrs prüfen

• Das Kochgeschirr zusammen mit einem halben Glas Wasser in das Mikrowellengerät stellen. Eine Minute lang auf 900 W (100 %) erhitzen. Wenn das Kochgeschirr heiß ist, solle es nicht benutzt werden. Wenn es leicht warm ist, kann es zum Erwärmen, aber nicht zum Kochen benutzt werden. Wenn das Geschirr Zimmertemperatur hat, kann es zum Kochen im Mikrowellenherd benutzt werden.

• Papierservietten, Wachspapier, Papierhandtücher, Teller, Tassen, Kartons, Tiefkühlbeutel und Pappe sind sehr vorteilhafte Geräte. Sich immer davon überzeugen, dass die Behälter mit Lebensmitteln gefüllt sind, welche die Energie aufnehmen und so ein eventuelles Überhitzen vermeiden.

• Zahlreiche Kunststoffschüsseln, Tassen, Tiefkühl-dosen und Plastikumhüllungen können im Mikrowellenofen benutzt werden. Beim Einsatz von Plastik im Ofen die Herstellerangaben beachten. Den Einsatz von Kunststoffgeräten mit Lebensmitteln vermeiden, die einen hohen Fett- oder Zuckergehalt aufweisen, da diese hohe Temperaturen erreichen und manche Kunststoffe zum Schmelzen bringen können.

• Den Ofen niemals unbeaufsichtigt lassen, wenn Lebensmittel in Kunststoff, Papier oder anderen brennbaren Gefäßen erhitzt oder gekocht werden. Sollte Rauch auftreten, die Tür geschlossen halten, den Ofen abschalten oder den Stecker ziehen, bis der Rauch verschwindet.
• Metallbehälter und Behälter mit Metallverzierungen sollten nicht im Mikrowellenofen benutzt werden, es sei denn, sie werden speziell für den Gebrauch in Mikrowellengeräten empfohlen.
• Behälter mit beschränkter Öffnung, wie z. B. Flaschen, sollten nicht zum Kochen im Mikrowellenherd benutzt werden.
• Beim Entfernen eines Deckels oder einer Abdeckung von einer Schüssel vorsichtig sein, um keine Dampfverbrennung zu erleiden.

Behälter aus Aluminiumfolie

Flache Behälter aus Aluminiumfolie können sicher zum Aufwärmen von Gerichten im Mikrowellenofen benutzt werden, sofern folgende Regeln beachtet werden:

1. Die Aluminiumfolienbehälter sollten nicht tiefer als 3 cm sein.
2. Keine Deckel aus Aluminiumfolie verwenden.

3. Die Aluminiumfolienbehälter müssen mindestens zu zwei dritteln mit Lebensmitteln gefüllt sein. Niemals leere Behälter verwenden.

4. Aluminiumfolienbehälter müssen einzeln im Mikrowellenofen eingesetzt werden und dürfen die Seitenwände nicht berühren. Sollte der Ofen einen metallischen Drehteller oder ein Kochgestell besitzen, muss der Behälter aus Aluminiumfolie auf einen ofenfesten, umgedrechten Teller gestellt werden.

5. Aluminiumfolienbehälter dürfen nicht mehrmals im Mikrowellenofen verwendet werden.

6. Sollte der Mikrowellenofen 15 Minuten oder länger in Gebrauch gewesen sein, ihn vor einem erneuten Gebrauch erst abkühlen lassen.

7. Der Behälter und der Drehteller können während des Gebrauchs heiß werden: beim Herausnehmen des einen oder anderen besonders vorsichtig sein. Es wird empfohlen einen Topflappen oder einen Topfhandschuh zu verwenden.

8. Daran denken, dass die Erhitzungs- bzw. Garzeiten mit einem Aluminiumfolienbehälter länger sein können als gewöhnlich. Sich immer davon überzeugen, dass die Lebensmittel vor dem Servieren kochend heiß sind.

Lebensmittelsicherheit

• Lebensmittel niemals in einer Dose im Mikrowellenofen erhitzen: die Lebensmittel immer in ein geeignetes Gefäß geben.
• Das Gerät nicht zum Frittieren verwenden, da die Fetttemperatur nicht kontrolliert werden kann und gefährliche Situationen entstehen können.
• Popcorn kann im Mikrowellenofen zubereitet werden, jedoch nur in speziellen Verpackungen oder Geräten, die speziell hierfür entwickelt wurden. Dieser Vorgang darf niemals unbeaufsichtigt bleiben.
• Lebensmittel mit nicht poröser Haut oder Membran anstechen, um einen Dampfaufbau und ein Platzen zu vermeiden. Äpfel, Kartoffeln, Geflügellebern und Eigelb sind Beispiele von Dingen, die angestochen werden müssen.
• Der Inhalt von Saugflaschen und Babynahrungsgläsern muss durchgerührt oder geschüttelt und die Temperatur vor dem Verzehr geprüft werden, um Verbrennungen zu vermeiden.

Beim Erhitzen von Flüssigkeiten, z. B. Suppen, Saucen und Getränken, im Mikrowellenofen kann es ohne sichtbares Sprudeln zum Überhitzen der Flüssigkeit über den Kochpunkt kommen. Dies kann zu einem plötzlichen Überkochen der heißen Flüssigkeit führen. Um dies zu vermeiden sollten folgende Schritte befolgt werden:

1. Keine geradwandigen Behälter mit engem Hals verwenden.
2. Nicht überhitzen.
3. Die Flüssigkeit vor dem Einführen in den Ofen durchrühren. Dies nach der halben Aufwärmzeit wiederholen.
4. Nach dem Erhitzen das Gefäß kurze Zeit im Ofen stehen lassen, erneut durchrühren und schließlich vorsichtig aus dem Ofen nehmen.

Manche Produkte wie ganze Eier und versiegelte Behälter - zum Beispiel verschlossene Gläser - können explodieren und sollten in diesem Ofen nicht erhitzt werden. Eier nicht in der Schale kochen. Hartgekochte Eier dürfen nicht im Mikrowellengerät erwärmt werden, da sie auch nach dem Herausnehmen aus dem Garraum noch platzen können.

Diese Vorschriften aufbewahren!

Führer der Ofengeräte und des Zubehörs

Eine Vielzahl von Geräten und Materialien kann zum Kochen im Mikrowellenofen benutzt werden. Aus Sicherheitsgründen und um Schäden an den

Geräten und dem Ofen zu vermeiden, für jede Kochmethode die geeigneten Geräte und Materialien wählen. Folgende Liste ist eine allgemeine Hilfe.

Material Geräte Auftauen Erhitzen Kochen

Keramik & Glas Corning-Geschirr JA JA JA

Hitzefestes

Glasgeschirr JA JA JA

Glasgeschirr

mit Metalldekor NEIN NEIN NEIN

Bleikristall NEIN NEIN NEIN

Porzellan Ohne Metalldekor

JA JA JA

Steingut

JA JA JA

Kunststoff

Mikrowellengeeignetes, hitzefestes Geschirr

JA

JAI

JA

Metall	Metallbratpfanne	NEIN	NEIN	NEIN
	Aluminiumfolie **	JA JA	NEIN

Papier

Tassen, Teller,Handtücher

JA

NEIN

NEIN

Wachspapier

JA

NEIN

NEIN

Holz

NEIN

NEIN

NEIN

Zubehör	Drehteller	JA	JA	JA
	Drehtellerauflage	JA	JAI	JA

JA: zu verwendende Geräte und Zubehör

NEIN: zu vermeidende Geräte und Zubehör

*HINWEIS: Aluminiumfolie nur zu Schutzzwecken benutzen, ein zu häufiger Gebrauch kann zur Lichtbogenbildung führen.

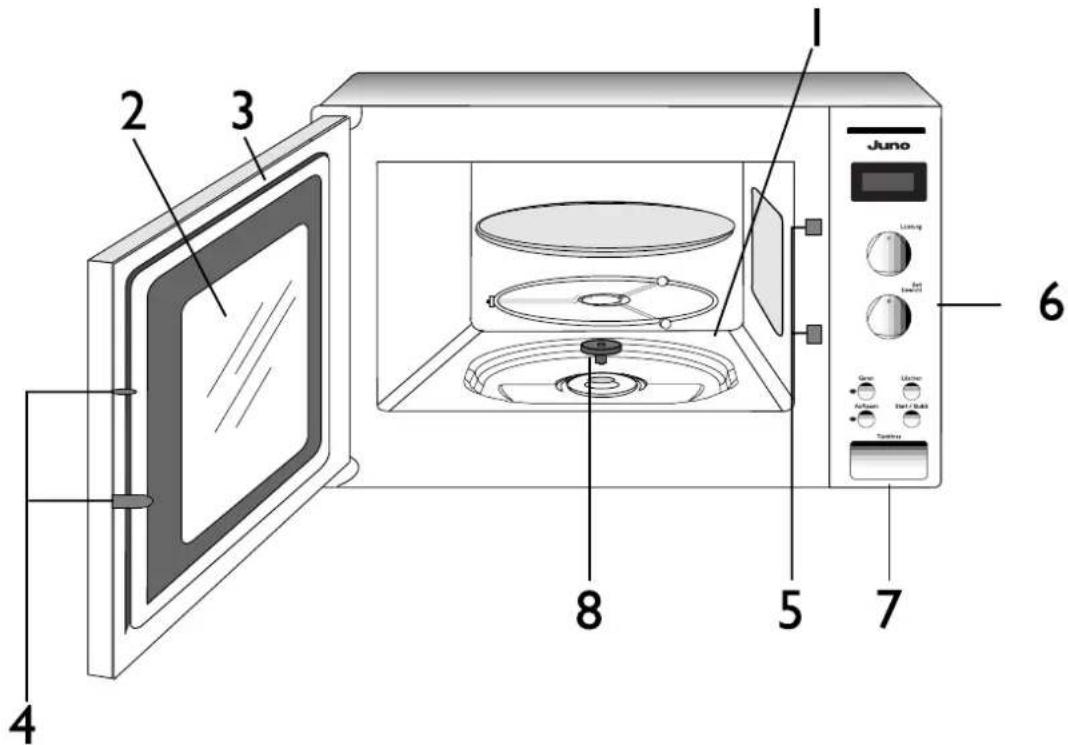

Beschreibung des Mikrowellenofens und des Zubehörs

Juno Loving Air Condition Air Condition Air Condition Turbine 6 1 2 3 4 5 7 8

Der Mikrowellenofen

1. Kochfach
2. Sichtfenster
3. Ofentür
4. Türfalle
5. Verriegelungsschutzsystem
6. Bedienungsfeld
7. Türöffnerknopf
8. Antriebswelle des Drehtellers

Zubehör

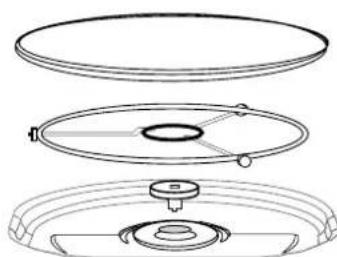

Drehteller und Drehtellerauflage

Der Drehteller und die Drehtellerauflage müssen wie auf der Zeichnung dargestellt installiert werden. Darauf achten, dass die Drehtellerauflage richtig eingesetzt wird.

Während des Betriebs kann sich der Drehteller im oder gegen den Uhrzeigersinn drehen. Den Drehteller nicht von Hand drehen, da dies das Antriebssystem beschädigen kann.

Juno 1 Leistung 2 Zeit Gewicht 3 Garen Löschen 4 Auftauen Start / Quick 5 7 Türoffner 8

Bedienungsfeld

1. Anzeigefenster - zeigt die Uhrzeit, die Kochdauer und das Gewicht an.
2. Leistungsknopf - für die gewünschte Mikrowellenstärke.
3. Zeitknopf - für die Auswahl der Kochdauer oder des Gewichts.
4. Auto - für automatische Kochprogramme.
5. Automatisches Auftauen nach Gewicht.
6. Löschen - zum Stornieren oder Unterbrechen eines Kochprogramms.
7. Start - zum Starten des gewünschten Programms und zum Starten des Quickstartprogramms.
8. Türöffner.

Vor dem ersten Einsatz Ihres Mikrowellenofens

Reinigen

Die Vorderseite des Geräts mit einem feuchten Tuch abwischen. Keine Scheuermittel verwenden (diese könnten die Oberfläche beschädigen). Bei Edelstahlfassaden einen geeigneten Edelstahlreiniger verwenden, der einen Schutzfilm gegen Fingerabdrücke hinterlässt.

Vor dem ersten Einsatz des Gerätes alles Zubehör aus dem Kochfach nehmen, einschließlich des Drehtellers und der Drehtellerauflage. Das Zubehör in lauwarmem Wasser mit Spülmittelzusatz waschen. Das Kochfach mit einem weichen, feuchten Tuch auswischen.

Einstellen der Uhr

Das Gerät am Netz anschließen. Die Anzeige beginnt zu blinken "00:00". Die Punkte

zwischen den Zeichen blinken schnell.

00:00

Beispiel zum Einstellen von 12:15:

Uhrzeit mit dem Zeitknopf einstellen.

Die Punkte zwischen den Zeichen blinken langsam.

Durch drücken des Startknopfes bestätigen.

Die Uhrzeit wird angezeigt.

12:15

Das Gerät ist nun einsatzbereit.

Der Zeitknopf kann im Uhrzeigersinn (zum Erhöhen) oder gegen den Uhrzeigersinn (zum Verringern) gedreht werden. Die Uhrzeit kann jederzeit durch Drehen des Zeitknopfes und Bestätigen mit dem Start- bzw. Löschenknopf (5 Sekunden lang gedrückt halten) geändert werden.

Allgemeine Bedienungsanweisungen

Aktion Kommentare

1. Türöffner drücken. Die Tür öffnet sich und das Innenlicht geht an.

2. Lebensmittel in das Kochfach stellen.

3. Tür schließen. Ein lautes Klicken ist zu hören, wenn die Tür geschlossen wird. Wenn die Tür nicht richtig geschlossen ist, funktioniert das Gerät nicht.

4. Die Kochfunktionen und -dauer Den Zeitknopf zum Erhöhen im Uhrzeigersinn entsprechend den Anweisungen und zum Verringern gegen den Uhrzeigersinn der folgenden Seiten wählen. drehen.

5. Startknopf drücken. Das Gerät startet. Die Anzeige zeigt die gewünschte Kochdauer an und zählt in Sekunden rückwärts.

6. Ende der Kochsequenz. Das Ende der Kochsequenz wird durch einen hör- baren Ton angezeigt. Das Gerät und das Innenlicht gehen aus. Es erscheint die Uhrzeit in der Anzeige.

Wenn der Ofen nicht innerhalb von 4 Minuten gestartet wird, werden die Einstellungen automatisch storniert und die Uhrzeit erscheint wieder in der Anzeige.

Wenn der Zeitknopf im Uhrzeigersinn über die maximale Kochdauereinstel-lung "60:00", gedreht wird, erscheint auf der Anzeige "00:00".

Aktion Kommentare

1. Unterbrechen des Kochvorgangs Der Kochvorgang stoppt. Die zwei Punkte
   (z. B. zum Umrühren): Die Tür durch Drücken zwischen den Zeichen der Anzeige blinken.
   des Türöffners öffnen. Die gewählten Einstellungen werden nicht berührt.
2. Tür schließen und den Startknopf drücken. Der Countdown geht weiter.
3. Abbrechen des Programms: Der Kochvorgang wird abgebrochen.
   Löschenknopf drücken. Das Gerät und das Innenlicht gehen aus.
   Es wird die Uhrzeit angezeigt.
4. Ändern der gewählten Kochdauer: Die Kochdauer in der Anzeige ändert sich.
   Den Zeitknopf im oder gegen den
   Uhrzeigersinn drehen.
5. Ändern der gewählten Mikrowellenleistung Die neue Leistungseinstellung wird 5 Sekunden
   Den Leistungsknopf drehen. lang angezeigt. Der Kochvorgang geht mit der neuen
   Leistungseinstellung weiter.

Wenn die neue Wahl "00:00" in der Anzeige erreicht, ist die Kochdauer vorbei und ein hörbares Signal ertönt. Das Gerät und das Innenlicht gehen aus. Während eines Kochvorgangs kann die Kochdauer auf maximal 60 Minuten erhöht werden.

Bedienung des Mikrowellenofens

Kochen mit Mikrowellen

Mit dieser Mikrowellen-Basiskochmethode können Lebensmittel während einer gewünschten Dauer gekocht werden. Zusätzlich zum Höchstleistungs- niveau können 9 verschiedene Mikrowellenleistungs- stufen zwischen 80 und 900 W gewählt werden.

Lebensmittel mit hohem Feuchtigkeitsgehalt sollten auf der höchsten Stufe gekocht werden, da dies die schnellste Kochmethode ist, die den natürlichen Geschmack und die Struktur der Lebensmittel am besten bewahrt.

Beispiel: Während 1 Min. 15 Sek. bei 900 W kochen:

1. Die gewünschte Mikrowellenleistung durch Drehen des Leistungsknopfes einstellen. Die Uhrzeit verschwindet und die gewählte Mikrowellenleistung erscheint. Nach links Drehen = geringere Leistung Nach rechts Drehen = höhere Leistung
2. Die gewünschte Kochdauer durch Drehen des Zeitknopfes einstellen. Die gewählte Zeit erscheint auf der Anzeige.
3. Den Startknopf drücken. Die gewählte Zeit beginnt, rückwärts zu zählen.

900

01:15

01:14

Die Kochdauer kann folgendermaßen eingestellt werden:

Von 0 bis 2 Min. in Schritten von 5 Sekunden Von 2 bis 5 Min. in Schritten von 10 Sekunden Von 5 bis 10 Min. in Schritten von 20 Sekunden Von 10 bis 20 Min. in Schritten von 30 Sekunden Ab 21 Min. in Schritten von 1 Minute Maximale Programmlänge: 60 Minuten.

Metallgegenstände müssen mindestens 2 cm von den Ofenwänden und der Ofentür entfernt sein.

Einstellhilfe der Mikrowelle

900W – Flüssigkeiten erhitzen

700W – Beginnen zu braten, schmoren, usw.

– Gemüse kochen

– Gerichte kochen

600W – Tiefkühlfertiggerichte auftauen und erhitzen

500W – Gekühlte Fertiggerichte erhitzen

– Im Schmortopf servierte Gerichte fertig kochen

– Gerichte auf Eierbasis kochen

450W – Im Schmortopf servierte Gerichte fertig kochen

350W – Empfindliche Gerichte kochen

250W – Babynahrung im Glas erhitzen

– Reis einweichen

– Empfindliche Gerichte erhitzen

– Gelatine schmelzen

150W – Fleisch, Fisch und Brot auftauen

80W – Käse, Rahm und Butter auftauen

– Kuchen mit Sahne oder Butterglasur auftauen

- Teig gehen lassen

– Kalte Gerichte, Getränke anwärmen, Butter erweichen

Zeitmesser und Alarm

Der Zeitmesser mit Alarm kann auch als allgemeine Erinnerung benutzt werden. Der Zeitmesser funktioniert ohne Anwahl einer Kochfunktion.

Das Einstellen

1. Mit dem Leistungsknopf die Mikrowellenstufe "0" wählen (ganz nach links drehen).

2. Die gewünschte Zeit mit dem Zeitknopf einstellen. Die Uhrzeit verschwindet von der Anzeige und die gewählte Zeitdauer erscheint.

3. Auf den Startknopf drücken. Die eingestellte Zeit zählt nun rückwärts. Nach Ablauf der Zeit ertönt ein hörbares Signal.

Automatische Programme

Es stehen Programme zum Auftauen und Garen zur Verfügung. Nach Auswahl des Programms genügt es das Gewicht des Gerichts einzugeben, der Rest des Programms erfolgt automatisch.

Folgende Tabelle gibt einen Überblick über die Lebensmittel und die Programme, mit denen sie aufgetaut und gekocht werden können.

Automatisches Auftauen

Progr. Lebensmittelart Beispiele Gewicht			Von - bis
d 1	Geflügel ^1	Geflügel (ganz oder Portionen) 100 – 2000 g
d 2	Fleisch Schweinebraten, Gulasch 100 – 2000 g
d 3	Fisch	Fisch (ganz oder Filets)	100 – 1000 g
d 4	Empfindliche Kuchen und Gebäck	Kremtorte	100 – 1000 g

^1 Schlegel und Flügel vor dem Auftauen mit Aluminiumfolie abdecken.

Das tiefgekühlte Gericht auspacken; auf eine kleine, umgedrehte Platte legen, die in einer größeren liegt, um die Auftauflüssigkeit aufzufangen. Die empfohlene Ruhezeit befolgen (Faustregel: Ruhezeit = Auftauzeit). Ein dreifacher Piepton ertönt nach der halben Auftauzeit. Das Gericht umdrehen oder umrühren und möglichst zerbröckeln.

Beispiel: Auftauen von 1 kg Hähnchen:

1. Den Knopf für automatisches Auftauen so lange drücken, bis d' in der Anzeige erscheint.	d1
2. Mit dem Zeit-/Gewichtsknopf das Gewicht einstellen.	1000
3. Den Startknopf drücken. Die Auftauzeit erscheint in der Anzeige.	24:48
4. Sollen die Einstellungen geändert werden, auf den Löschenknopf drücken und von vorn beginnen.

Nach der halben Programmzeit ertönen drei kurze Pieptöne. Das Gericht umrühren bzw. umdrehen. Das Programm wird dabei nicht unterbrochen.

Auftautipps

1. Es ist besser, bei einer Unsicherheit die Auftauzeit zu kurz zu berechnen. Die Lebensmittel tauen während der Ruhezeit weiter auf.
2. So bald wie möglich die Lebensmittel in kleinere Stücke teilen.
3. Große Stücke, z. B. Braten, nach der halben Auftauzeit oder bei einer Unterbrechung umdrehen.
4. Aufgetaute Lebensmittel so schnell wie möglich entfernen.
5. Jegliche Verpackung vor dem Auftauen entfernen oder öffnen.

6. Lebensmittel in einen größeren als den Tiefkühlbehälter geben, um das Umrühren zu erleichtern.

7. Geflügel zunächst mit der Brust nach unten auftauen und nach der halben Auftauzeit oder bei einer Unterbrechung umdrehen. Empfindliche Stellen, wie z. B. die Flügelspitzen, können mit kleinen Stücken glatter Folie geschützt werden.

8. Die Ruhezeit ist insbesondere für große, dichte Lebensmittel sehr wichtig, die nicht umgerührt werden können, um sicherzugehen, dass deren Mittelpunkt vor dem Kochen völlig aufgetaut ist.

Manuelles Auftauen

Für das manuelle Auftauen (ohne Benutzung des automatischen Auftauens) 150 W benutzen. Um das Auftauen von dichten Lebensmitteln über 450 g zu beschleunigen, kann der Ofen während 1-3 Minuten mit voller Leistung gestartet und dann, bis zum völligen Auftauen, auf 150 W reduziert werden.

Quickstart

Das Einstellen

Die Quickstart-Funktion liefert die volle Mikrowellenleistung von 30 Sekunden bis 2 Minuten und 30 Sekunden, in Schritten von 30 Sekunden.

Beispiel: Erhitzen einer Tasse Wasser (1 Min. 30 Sek.):

1. Dreimal auf den Start-/ Quickknopf drücken. Die Zeit erscheint in der Anzeige und das Gerät beginnt zu funktionieren.

2. Die Zeit kann während des Programmablaufs in 30-Sekunden-Abschnitten durch Drücken des Start-/ Quickstartknopfes bis zu einer Grenze von 2 Minuten und 30 Sekunden erhöht werden.

01:30

Automatische Garen

Progr. Lebensmittelart Beispiele Gewicht

Von - bis

[ ] Frisches Gemüse I Rosenkohl, Kohl, Möhren, Sellerie 100 – 1000 g
[2] Frisches Gemüse II Zucchini, Lauch, Kartoffeln, Spinat, Fenchel, Blumenkohl, Broccoli 100 – 1000 g
[3] Tiefkühlgemüse Möhren, Blumenkohl, Rosenkohl, Lauch, Zucchini, Spinat, Broccoli 100 – 1000 g

Nach Möglichkeit in einem zugedeckten, hitzefesten Glasgefäß kochen. Nach Ablauf der halben Kochzeit ertönt ein dreifacher Piepton. Beim Garen von mehr als 500 g Gemüse, ein- oder zweimal umrühren.

Bitte Wasser in folgenden Mengen zugeben:

FRISCHES GEMÜSE (I + II)	ESSLÖFFEL
100 - 500 g	3 - 6
500 - 1000 g	9 - 12

TIEFKÜHLGEMÜSE	ESSLÖFFEL
100 - 500 g	3 - 6
500 - 1000 g	9 - 12

Beispiel: Kochen von 500 g frischem Gemüse I

1. Den Knopf für automatisches Garen so lange drücken, bis C1 in der Anzeige erscheint.

2. Mit dem Zeit-/Gewichtsknopf das Gewicht einstellen.

3. Den Startknopf drücken. Die Garzeit erscheint in der Anzeige.

C1

500

14:00

Kindersicherung

Dieser Ofen ist mit einer Kindersicherung ausgestattet, um eine zufällige Bedienung durch Kinder zu verhindern.

Zum Einstellen

Zunächst den Löschenknopf 5-mal drücken, dann den Startknopf drücken. Auf der Anzeige erscheint "LOC". Die Sicherung verhindert den Betrieb des Ofens. Das Drehen der Knöpfe bleibt wirkungslos.

LOC

Zum Löschen

Den Löschenknopf 5-mal drücken, dann den Startknopf drücken. Es ertönt ein Piepton. Die Uhrzeit erscheint erneut in der Anzeige und das Gerät funktioniert wieder normal.

Mikrowellentipps

• Den Ofen immer sauber halten. Überfließen vermeiden und nicht vergessen, unter dem Drehteller und die Innenseite der Tür zu reinigen.
• Zum Kochen im Mikrowellenofen vorzugsweise runde oder ovale Töpfe mit Deckel verwenden.
• Keine Metall- oder metallverzierten Schmortöpfe verwenden. Manche Kunststoffe können schmelzen und sich durch heiße Lebensmittel verziehen.
• Lebensmittel während des Kochens zudecken. Hierfür einen Glasdeckel, einen Teller oder Butterbrotpapier verwenden.
• Gebäck, Brot und ähnliches können direkt in einem Brotkorb oder auf einem Papierhandtuch aufgetaut werden.
• Sollte Tiefkühlnahrung in der Verpackung erhitzt werden, muss die Verpackung geöffnet werden. Metallhaltige oder metallverzierte Verpackungen dürfen nicht verwendet werden, es sei denn sie werden speziell für den Gebrauch in der Mikrowelle empfohlen. Metallclips und Drahtverschlüsse entfernen.
• Kleine Stücke Aluminiumfolie können zum Abdecken von Teilen benutzt werden, die leicht übergar werden, wie z. B. Hühnerschlegel.

• Lebensmittel mit einer Haut sollten mit einer Gabel angestochen werden - z. B. Kartoffeln und Würste. Keine Eier im Mikrowellenofen kochen, da diese explodieren können.

• Große, dicke Stücke nahe an den Topfrand legen und versuchen die Lebensmittel in gleichgroße Stücke zu teilen. Die Lebensmittel immer in die Mitte des Ofens stellen.

• Die Lebensmittel werden gleichmäßiger gar, wenn sie regelmäßig umgerührt oder umgedreht werden.
• Immer eine kürzere Zeit als im Rezept angegeben einstellen, um ein Übergaren zu vermeiden. Je mehr Lebensmittel gekocht werden müssen, desto länger geht es.
• Wenig oder kein Wasser für Gemüse verwenden.
• Weniger Salz und Gewürze als beim "normalen" Kochen verwenden.
• Hinterher würzen.
• Nach dem Abschalten des Ofens eine „Ruhezeit" von ein paar Minuten einhalten, um vollständige und gleichmäßige Kochergebnisse zu gewährleisten.
• Sich vor dem Servieren immer davon überzeugen, dass die Lebensmittel durch und durch kochen heiß sind.
• Topfhandschuhe verwenden, um die Gefäße und Lebensmittel aus dem Ofen zu nehmen.

Tabellen

Auftauen

Gericht Gew. Leist. Dauer Ruhezeit Bemerkungen / Tipps (g) (Watt) (min.) (min.)

Fleisch

Ganzes Fleisch 500 150 10–15 10–15 Einmal wenden. Fette Teile nach halber
					halber Auftauzeit mit Aluminiumfolie abdecken.
Steak	200	150	4–6	5–10	Einmal wenden.
Gemischtes	500	150	9–14	5-10	Aufgetautes Hackfleisch nach der halben Programmzeit herausnehmen.
Hackfleisch
Geflügel
Hähnchen	1000	150	20–30	15–30	Einmal wenden. Schlegel und Flügel nach halber Auftauzeit mit Aluminiumfolie bedecken.
Ente	1500	150	35–45	40–60	Wie beim Hähnchen.
	2000	150	50-60	40-60
Fisch
Ganzer Fisch	500	150	10–15	15–20	Einmal wenden. Flossen mit Aluminiumfolie bedecken.
Shrimps/Krabben	250	150	6–8	15–20	Nach halber Auftauzeit kräftig durchrühren.
Milchprodukte
Hüttenkäse	500	150	15–20	15–20	Jegliche Umhüllung aus Aluminiumfolie entfernen. Teilen und gefrorene Stücke von Zeit zu Zeit durchrühren.
Butter	250	150	2–3	15–20	Jegliche Umhüllung aus Aluminiumfolie entfernen.
Käse	250	150	2–4	20-30	Einmal wenden.
Rahm	200 ml	150	6–8	15–20	Jegliche Umhüllung aus Aluminiumfolie entfernen. Gefrorene Stücke von Zeit zu Zeit durchrühren.
Obst
Erdbeeren	500	150	7-9	10–15	In einem zugedeckten Gefäß auftauen, einmal wenden.
Kirschen	250	150	5–7	5–10	Wie für Erdbeeren.
Schwarze	250	150	5–7	10–15	Wie für Erdbeeren.
Johannisbeeren
Rote Johannisbeeren	250	150	4–6	5–10	Wie für Erdbeeren.

Auftauen

Beschreibung Gew. Leist. Dauer Ruhezeit Bemerkungen / Tipps (g) (Watt) (min) (min)
Brot
Brötchen (50 g) 4 St. 150 1–3 3–5 Auf ein Papierhandtuch legen, einmal

Vollkorn-, Misch-, Roggenbrot	1 Sch. (60–80g)	150	15”-30”	3-5	wenden.In einem zugedeckten Gefäß auftauen.
	500	150	6-8	15-20

Gebäck

Trockene Kuchen, z. B. Kuchen mit Mürbeteig	300	80	2-3	5–10	Auf ein Papierhandtuch legen, abdecken.
Auf dem Backblech gebackene Obstkuchen	400–450	80	4–8	10–20	Wie für trockene Kuchen.
1 St. Käsekuchen	400	80	4–8	10–20	Wie für trockene Kuchen.
1 St. gedeckter Apfelkuchen	400	80	3–5	10–20	Wie für trockene Kuchen.
Krem- und Butter-kremschichttorten	300–400	80	2–4	10–20	Auftauen des Kuchens im Gerät

Schmelzen von Lebensmitteln

Schokolade / Garnierungen	100	700	2–3	In Stücke brechen, ab und zu umrühren.
Butter	50	900	15”-45”

Erhitzen von gekühlten Lebensmitteln und Getränken

1 Glas Babynahrung	125–250	450	30”-50”	2–3	Glas ohne Deckel erhitzen.Nach dem Erwärmen umrühren.Temperatur prüfen.
1 Fertiggericht auf einem Teller	350–400	900	2–3	2–3	In einem zugedeckten Gefäß erhitzen.Bratensoße in einer Tasse daneben stellen.
1 Portion Fleisch	150	900	45”-1’	2–3	Mit Ausnahme von paniertem Fleisch sollte Fleisch immer in einem zugedeckten Gefäß erhitzt werden.
1 Portion Gemüse, Kartoffeln oder Reis	200	900	1’-1’30”	2–3	In einem zugedeckten Gefäß erhitzen, einmal umrühren.
1 Tasse Suppe	200 ml	900	1’20”-2’	2–3	Klare Brühe ungedeckt erhitzen, dicke

Getränke

Milch oder Babynahrung	200 ml	900	35”-45”	2–3	Deckel entfernen. Nach dem Erhitzen umrühren!
1 Tasse Wasser zum Kochen bringen	180 ml	900	1’30”-2’	2–3	Löslichen Kaffee oder Tee einrühren, wenn das Wasser nicht mehr kocht.
1 Tasse Milch	200 ml	900	1’50”-2’	2–3	Milch so lange erhitzen, bis sie gerade heiß genug zum Trinken ist. Umrühren.
1 Tasse Kaffee (aufwärmen)	200 ml	900	45”-55”	2–3	Umrühren. Temperatur prüfen!

Beschreibung Gew. Leist. Dauer Ruhezeit Bemerkungen / Tipps

Auftauen und Erhitzen von tiefgekühlter Fertignahrung

1 Portion Fleisch 150 700 2–4 2–3 In einem zugedeckten Gefäß erhitzen.

mit Bratensoße

Von Zeit zu Zeit umrühren.

1 Portion Fleisch

350–450

700

7–14

2-3

Wie für Fleisch mit Bratensoße.

mit Gemüsegarnitur

Kochen von Gemüse

Gemüse immer in einem zugedeckten Gefäß kochen.

Beschreibung	Gew. (g)	Flüssigkeit	Leist. (Watt)	Dauer (min)	Ruhezeit (min)	Bemerkungen / Tipps
Blumenkohl	500	1/8 l	900	8–10	2	Mit Butterflöckchen belegen.
Tiefgekühlter Broccoli	300	1/8 l	900	7–9	2	Stiele nach außen legen.
Pilze	250	Keine	900	4–6	2	In Scheiben schneiden.
Tiefgekühlte Erbsen und Karotten	300	1/2 Tasse	900	7–9	2
Möhren	250	2–3 TL	900	6–8	2	In Würfel oder Scheiben schneiden.
Kartoffeln	250	2–3 TL	900	4–6	2	Schälen und vierteln.
Rote/grüne	250	Keine	900	4–6	2	In Würfel oder Scheiben schneiden.
Paprikaschoten Lauch	250	1/2 Tasse	900	4–6	2	In Ringe oder Stücke schneiden.
Tiefgekühlter Rosenkohl	300	1/2 Tasse	900	7-9	2

Kochen von Fisch

Beschreibung	Gew.	Leist. (g)	Dauer (Watt) (min)		Ruhezeit (min)	Bemerkungen / Tipps
Fischfilets		500	500	6–8	2	Zugedeckt kochen. Nach halber Garzeit umdrehen.
Ganzer Fisch		800	1) 900	3–5	3	Während dem Kochen zudecken.Flache Teile mit Aluminiumfolie abdecken.

Die hier aufgeführten Zeiten sind nur Richtwerte.

Pflege und Reinigung

Der Ofen muss immer sauber sein. Lebensmittelreste vom Überlaufen oder Spritzer absorbieren Mikrowellenenergie und brennen an. Dies kann zu einer verminderten Ofenleistung führen und unangenehme Gerüche verursachen. Nicht versuchen, an irgendeinem Teil des Ofens herumzubasteln oder Einstellungen bzw. Reparaturen daran auszuführen. Reparaturen dürfen ausschließlich von einem zugelassenen Kundendiensttechniker durchgeführt werden.

Sich vor dem Reinigen davon überzeugen, dass der Ofen aus bzw. der Stecker gezogen ist.

Reinigen des Zubehörs

Zubehör nach dem Herausnehmen aus dem Kochfach mit einem milden Reinigungsmittel reinigen. Die Drehtellerauflage muss sorgsam behandelt werden.

Die Ofeninnenseite und der Drehteller werden sehr heiß, diese nicht sofort nach einem Gebrauch berühren.

Reinigen des Innenraums

Verschmutzungen, die an den Ofenwänden, der Türdichtung und der Türfläche belassen werden, absorbieren Mikrowellenenergie, verringern die Ofenleistung und können den Innenraum des Ofens beschädigen.

Zum Entfernen dieser Verschmutzungen ein mildes, flüssiges Reinigungsmittel, warmes Wasser und ein weiches, sauberes Tuch verwenden. NIEMALS SCHEUERMITTEL, HANDELSÜBLICHE OFENREINIGER ODER STAHLWOLLE FÜR IRGENDEIN TEIL DES MIKROWELLEN-OFENS BENUTZEN.

Um schwer zu entfernende Verschmutzungen zu lösen, eine Tasse Wasser während 2 oder 3 Minuten im Mikrowellenofen zum Kochen bringen. NIE-MALS EIN MESSER ODER SONSTIGES UTENSIL ZUM ENTFERNEN VON VER-SCHMUTZUNGEN VON DEN OFENFLÄCHEN VERWENDEN.

Um Gerüche aus dem Innenraum des Ofens zu verbannen, 5 Minuten lang eine Tasse Wasser mit zwei Esslöffeln Zitronensaft kochen.

Reinigen der Außenseite

Beim Reinigen des Bedienungsfelds die Ofentür öffnen. So wird vermieden, dass der Ofen versehentlich eingeschaltet wird. Die Außenflächen des Ofens sollten mit einem milden, flüssigen Reinigungsmittel und Wasser gereinigt und danach mit klarem Wasser nachgewischt werden, um jeglichen Reinigungsmittelüberschuss zu entfernen. Mit einem weichen Tuch abtrocknen.

Es kann auch ein Fensterreiniger zum Aufsprühen oder ein Allzweckküchenreiniger zum Aufsprühen verwendet werden. Niemals Scheuermittel, Scheuerschwämme oder scharfe Chemikalien für die Außenseiten des Ofens benutzen. Um Schäden an den Arbeitsteilen zu vermeiden, kein Wasser in die Lüftungsöffnungen gelangen lassen.

Kundendienst und Ersatzteile

Sollte das Gerät nicht richtig funktionieren, vor dem Anruf beim örtlichen Kundendienstzentrum folgende Punkte überprüfen:

Wenn der Ofen nicht einsetzt:

• Prüfen, ob das Gerät richtig angeschlossen ist.
• Prüfen, ob der Ofenstecker richtig eingesteckt ist.
• Gegebenenfalls die Stöpselsicherung durch eine andere der gleichen Stärke austauschen und prüfen, ob der Stecker richtig verkabelt wurde.
• Prüfen, ob der Steckdosenschalter bzw. der Schalter vom Netzanschluss zum Ofen auf EIN steht.
• Prüfen, ob die Steckdose Strom bekommt. Hierfür ein Gerät anschließen, das mit Sicherheit funktioniert.
• Prüfen, ob die Sicherung im Sicherungskasten in Ordnung ist.

Wenn die Mikrowelle nicht funktioniert:

• kann die Kindersicherung eingeschaltet sein.
• Prüfen, ob die Bedienungselemente richtig eingestellt sind.
• Einstellungen/Verfahren im Vergleich zum Handbuch überprüfen.
• Prüfen, ob die Tür sauber schließt. (Wenn Lebensmittelreste oder sonstige Gegenstände in der Tür stecken geblieben sind, schließt diese nicht mehr richtig und der Mikrowellenofen funktioniert nicht.)
• Prüfen, ob der Startknopf gedrückt wurde.

Wenn der Ofen nach obigen Prüfungen immer noch nicht richtig funktioniert, das örtliche Zanussi Kundendienstzentrum anrufen, dessen Anschrift auf den folgenden Seiten dieses Bedienungshandbuchs zu finden ist.

WICHTIG:

Wenn ein Techniker für einen der oben aufgeführten Fehler oder für die Reparatur eines Fehlers gerufen wird, der auf einen unsachgemäßen Gebrauch bzw. eine falsche Installation zurückzuführen ist, wird der Einsatz berechnet, selbst wenn das Gerät noch unter Garantie ist.

Wenn Sie im Kundendienstzentrum anrufen, benötigt dieses folgende Informationen:

1. Ihren Namen, Anschrift und Postleitzahl
2. Ihre Telefonnummer
3. Eine klare, kurze Beschreibung des Fehlers
4. Das Modell
5. Die Seriennummer
6. Das Kaufdatum

Wir empfehlen Ihnen, sich nachstehend Notizen zu machen, um diese Daten griffbereit zu haben.

Modell: JMW 2100

Seriennummer: ....

Kaufdatum:

Kunden, die während der Garantiedauer anrufen, sollten sich davon überzeugen, dass die notwendigen Überprüfungen gemacht wurden, da der Techniker seinen Einsatz berechnet, wenn das Problem nicht eine mechanische oder elektrische Panne ist.

Es wird darauf hingewiesen, dass bei Kundendienstbesuchen während der Garantiedauer der Einkaufsnachweis gefordert wird.

Ersatzteile

Ersatzteile können über das örtliche Kundendienstzentrum gekauft werden.

Kundenbetreuung

Für allgemeine Fragen zu diesem Juno-Gerät oder für weitere Informationen über Juno-Produkte kann die Kundenbetreuung per Post oder per Telefon kontaktiert werden.

Garantiebedingungen

Standard-Garantiebedingungen

Sollte sich dieses Juno-Gerät oder ein Teil davon innerhalb von 24 Monaten nach Kaufdatum ausschließlich aufgrund eines Material- oder Herstellungsfehlers als schadhaft erweisen, verpflichtet sich Juno dazu, dieses Gerät oder Teil OHNE Arbeits-, Material- oder Transportkosten wahlweise zu reparieren oder umzutauschen, unter der Bedingung, dass:

• Das Gerät richtig installiert wurde und ausschließlich mit der Stromstärke betrieben wurde, die auf dem Herstellerschild vermerkt ist;
• Das Gerät ausschließlich für den Hausgebrauch und entsprechend den Herstelleranleitungen eingesetzt wurde;
• Das Gerät nicht von irgendeiner, von Juno nicht zugelassenen Person gewartet, instandgehalten, repariert, auseinandergebaut oder daran herumgebastelt wurde.
• Alle Kundendienstarbeiten während der Garantie müssen von einem Juno Kundendienstzentrum durchgeführt werden.
• Jedes ersetzte Gerät oder defekte Teil wird Firmeneigentum.
• Diese Garantie ist ein Zusatz zu den gesetzlichen und anderen rechtsgültigen Rechten.

Ausschlüsse

Diese Garantie deckt nicht:

• Transportschäden, Schäden aufgrund ungeeigneten Gebrauchs oder Nachlässigkeit und daraus resultierende Kundendienstbesuche, den Ersatz von Glühbirnen oder mobilen Glas- oder Kunststoffteilen.
• Kosten für Kundendienstbesuche zum Richten von falsch installierten Maschinen oder Kundendienstbesuche außerhalb des nationalen Marktes.
• Geräte, die in einer Geschäfts- oder ähnlichen Umgebung in Betrieb sind, und solche, die Leihverträgen unterliegen.
• Von Juno hergestellte Produkte, die nicht von Juno vertrieben werden.

Europäische Garantie

Sollten Sie innerhalb Europas in ein anderes Land umziehen, zieht Ihre Garantie unter folgenden Voraussetzungen mit Ihnen um:

• Die Garantie beginnt mit dem Datum, an dem Sie das Produkt zuerst gekauft haben.
- Die Garantie läuft für die gleiche Dauer und im gleichen Umfang für Arbeit und Teile, wie es im neuen Land für diese Marke bzw. Produktreihe üblich ist.
- Diese Garantie bezieht sich auf Sie und kann nicht auf einen anderen Benutzer übertragen werden.
- Ihr neuer Wohnsitz liegt innerhalb der Europäischen Gemeinschaft (EG) oder der Europäischen Freihandelszone (EFTA).
- Das Produkt wird entsprechend unseren Anweisungen installiert und benutzt, und ausschließlich für den Hausgebrauch, d. h. für einen normalen Haushalt, benutzt.
• Die Stromversorgung entspricht der Spezifikation auf dem Herstellerschild.
- Das Produkt wird unter Berücksichtigung der Verordnungen Ihres neuen Landes installiert.

Bevor Sie umziehen, nehmen Sie bitte mit dem nächsten, unten aufgeführten Kundenbetreuungszentrum Kontakt auf, um diesem die Einzelheiten Ihres neuen Wohnsitzes mitzuteilen. Dieses gewährleistet dann, dass der örtliche Kundendienst von Ihrem Umzug informiert wird und nach Ihnen und Ihren Geräten sehen kann.

Frankreich Senlis [phone]

Deutschland	Nürnberg	[phone]
Italien	Pordenone	[phone]
Schweden	Stockholm	[phone]
UK	Slough	[phone]

1. Jegliches Werbeetikett von der Tür entfernen.
2. Dieser Ofen kann als freistehender Ofen oder als Einbaugerät in einem Küchenschrank unter Einsatz des mitgelieferten Bausatzes BF246 verwendet werden. Zum Installieren des Ofens in einem Küchenschrank, die mit dem Einbausatz gelieferten Anweisungen befolgen. Dieses Gerät ist zum Aufstellen auf eine Arbeitsplatte mit Mindesthöhe von 85 cm ab Fußboden vorgesehen. Der Ofen muss auf einer flachen, ebenen Fläche installiert werden. Durch das Drehen des linken vorderen Fußes wird eine optimale Standstabilität des Gerätes erreicht. (Dieser Fuß läßt sich in 5 Positionen bringen). Die Fläche muss stark genug sein, um das Ofengewicht (18 kg) und den Ofeninhalt sicher tragen zu können. Um die Möglichkeit eventueller Vibrationen oder Geräusche auszuschließen, muss der Ofen stabil stehen.
3. Den Ofen von Hitze und Wasser fernhalten. Wenn der Ofen Hitze oder Wasser ausgesetzt wird, kann dessen Leistung vermindert werden und es kann zu Funktionsstörungen kommen. Sich daher davon überzeugen, dass der Ofen vor Hitze- und Wasserquellen geschützt aufgestellt wird.
4. Die Entlüftungsöffnungen an der Schrankoberseite und den Seitenwänden nicht blockieren und keine Gegenstände auf den Ofen stellen. Rund um den Ofen einen Zwischenraum lassen: 140 mm über dem Ofen und eventuellen Gegenständen, 50 mm an den Seiten und 100 mm hinter dem Ofen. Sollten die Entlüftungsöffnungen während des Betriebs blockiert werden, kann der Ofen überhitzen und es können Funktionsstörungen auftreten. Aus den Entlüftungsöffnungen strömt heiße Luft, sich daher davon überzeugen, dass diese nicht verstopft und dass keine Vorhänge zwischen den Ofen und die Rückwand gelangen können.
5. Den Ofen so weit wie möglich von Radios und Fernsehern entfernt aufstellen. Dieser Ofen entspricht zwar den EWG-Anforderungen bezüglich Funkentstörung, es kann jedoch zu Störungen kommen, wenn er zu nahe an einem Radio bzw. einem Fernseher steht. Also, den Ofen so weit wie möglich davon entfernt halten.

Elektrische Anschlüsse

DIESES GERÄT MUSS GEERDET WERDEN. Der Hersteller lehnt jegliche Verantwortung ab, falls diese Sicherheitsmaßnahme nicht getroffen wurde.

Anschließen am Netz

Der Ofen wird mit einem Stromkabel und -stecker für 230 V, 50 Hz und geerdete Steckdose geliefert.

N.B. Falls der Ofen über ein Verlängerungskabel an der Steckdose angeschlossen wird, sich davon überzeugen, dass das Verlängerungskabel geerdet ist.

Beim Aufstellen des Gerätes ist darauf zu achten, daß der Netzstecker erreichbar ist.

Das vorhandene Anschlußkabel muß bei Beschädigung gegen ein baugleiches Kabel ausgetauscht werden. Der Austausch darf nur durch Personal des Geräteherstellers bzw. durch vom Hersteller autorisierte Elektro-Fachkräfte erfolgen.

Die Erdung verringert die Risiken im Falle eines Kurzschlusses. Überprüfen, dass die Ofenspannung mit der Netzspannung übereinstimmt.

Anschluß an eine Schuko-Steckdose, abgesichert mit 10-A-F1 Schutzschalter oder Sicherung 10 Aträg. Sollte die Steckdose für den Benutzer nicht mehr zugänglich sein, muß installationsseitig eine Vorrichtung vorhanden sein, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.

Zusätzlich für Österreich

Durch elektronische Bauteile kann im Fehlerfall ein Fehlerstrom mit einem Gleichstromanteil von mehr als 6 mA oder von mehr als 20% des Gesamtfehler stroms verursacht werden.

Es sind daher in der Installation unbedingt gleichstromsensitive Fehlerstrom-Schutzschalter zu verwenden.

Einbaumodell

Das Gerät mit dem entsprechenden Einbaurahmen in einen Küchenschrank einbauen. Die relevanten Anweisungen für Installation und Anschluss beachten. Beim Einbau in einen hohen Schrank kann die Aufzugstür verwendet werden. Die relevanten Anweisungen für Installation und Anschluss aus der Bedienungsanleitung der Aufzugstür beachten.

Vorsicht!

Niemals den Mikrowellenofen bei geschlossener Aufzugstür benutzen. Ein solcher Betrieb würde das Gerät beschädigen und die Garantie nichtig machen.

An einer Steckerhülse mit Schutzerdung und einem 10-A-Sicherungsautomat oder einer trägen 10-A-Sicherung anschließen. Wenn der Ofen installiert ist, muss er vom Netz getrennt werden können, indem eine Kontaktunterbrechung von mindestens 3 mm auf allen Polen erfolgt.

Eine passende LS-Schaltergröße oder eine Schmelzbzw. Durchschlagsicherung sind geeignete Kontaktunterbrecher.

Technische Daten

Einbausatz BF246

Abmessungen über alles Breite 541 mm

Tiefe 414 mm

Höhe 310 mm

Innenraum Breite 350 mm

Tiefe 350 mm

Höhe 210 mm

Inhalt 24 1

Stromquelle 230 V, 50 Hz

Sicherung 10 A

Stromaufnahme 1550 W

Leistungsabgabe 900 W

Gewicht 18 kg

Electrolux Hausgeräte GmbH, Rennbahnstraße 72-74, D-60528 Frankfurt
