PTBS 520 A1 - Schrauber PARKSIDE - Kostenlose Bedienungsanleitung

Produkttyp	Gipskartonschrauber
Marke	Parkside
Modell	PTBS 520 A1
Nennspannung	230 V ~ 50 Hz
Nennaufnahmeleistung	520 W
Leerlaufdrehzahl	0 – 4 500 min⁻¹
Maximales Drehmoment	8 Nm
Werkzeugaufnahme	1/4" Innensechskant (6,35 mm)
Kompatible Schraubenlängen	25 / 30 / 35 / 40 / 41 mm
Max. Schaftdurchmesser	6 mm
Max. Schraubenkopfdurchmesser	9,5 mm
Einschraubtiefe	3 stufenlose Einstellungen
Schalldruckpegel	87 dB(A) (K=3 dB)
Schallleistungspegel	98 dB(A) (K=3 dB)
Vibration (Schrauben)	3,75 m/s² (K=1,5 m/s²)
Stromversorgung	Netzanschluss (Kabel)
Gewicht (ca.)	1,7 kg
Garantie	3 Jahre
Im Lieferumfang enthaltenes Zubehör	Schraubenmagazin, Tiefenanschlaghülse, 2 Bits, Adapter, 2 Schraubenstreifen

Häufig gestellte Fragen - PTBS 520 A1 PARKSIDE

Wie stelle ich die Drehrichtung ein?

Schieben Sie den Drehrichtungsumkehrschalter (5) nach rechts für Rechtslauf (Einschrauben) oder nach links für Linkslauf (Ausschrauben). Nehmen Sie diese Einstellung nur bei stillstehendem Gerät vor.

Wie verwende ich die Tiefenanschlaghülse?

Drehen Sie den Einstellring (14) im Uhrzeigersinn, um die Einschraubtiefe zu verringern, oder gegen den Uhrzeigersinn, um sie zu erhöhen. Führen Sie eine Probeschraubung durch, um die Einstellung zu optimieren.

Wie stelle ich die Schraubenlänge am Magazin ein?

Lösen Sie die Einstellschraube (7), positionieren Sie den Mitnehmer auf der Raststellung entsprechend der gewünschten Schraubenlänge (25/30/35/40/41 mm) und ziehen Sie die Schraube wieder fest.

Wie wechsele ich den Schraubbit?

Ziehen Sie den Netzstecker. Verwenden Sie die Werkzeugaufnahme (6), um den Bit zu entnehmen. Setzen Sie den neuen Bit (PH2) ein und achten Sie darauf, dass er richtig einrastet.

Was tun, wenn das Schraubenmagazin klemmt?

Überprüfen Sie, ob der Schraubenstreifen korrekt in die unteren und oberen Führungen eingelegt ist. Drücken Sie den Streifen vorsichtig an, damit er einrastet. Wenn das Problem weiterhin besteht, reinigen Sie das Magazin mit einem trockenen Tuch.

Wie reinige ich den Schrauber?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals Benzin, Lösungsmittel oder aggressive Reinigungsmittel. Es darf keine Flüssigkeit in das Innere gelangen.

Warum stoppt das Werkzeug während des Schraubens?

Das ist normal: Die Auskopplung wird ausgelöst, wenn die Einschraubtiefe erreicht ist. Der Bit hört auf zu drehen, um ein Überdrehen zu verhindern. Lassen Sie den Schalter los und drücken Sie ihn erneut, um fortzufahren.

Kann ich Schrauben unterschiedlicher Länge verwenden?

Ja, der Schrauber akzeptiert Schrauben mit einer Länge von 25 bis 41 mm. Stellen Sie die Schraubenlänge am Magazin mit der Einstellschraube (7) ein. Verwenden Sie nur passende Schraubenstreifen.

Wie erhalte ich Ersatzteile?

Kontaktieren Sie den Parkside-Kundendienst (Hotline: [phone] oder E-Mail: [e-mail]). Teile wie Kohlebürsten und Schalter sind erhältlich. Verwenden Sie nur Originalteile.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt Material- und Verarbeitungsfehler ab, nicht jedoch normalen Verschleiß oder Schäden durch unsachgemäße Verwendung.

BEDIENUNGSANLEITUNG PTBS 520 A1 PARKSIDE

Originalbetriebsanleitung

D

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 31

Indholdsfortegnelse

Indledning 2

Anvendelsesomrade 2
Udstyr 2
Pakkens indhold 2
Tekniske data 2

Produktionsar: 03-2017

Serienummer: IAN 285766

Bochum, 16.03.2017

Semi Uguzlu - Kvalitetschef

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN285766

Importateur

Bochum,le 16.03.2017

CE

Semi Uguzlu

2. Elektrische veiligkeit

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service Belgie

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN285766

Importeur

Bestimmungsgemäß Gerbrauch 42
Ausstattung 42
Lieferumfang 42
Technische Daten 42

Allgemeine Sicherheitshinweise für Elektrowerkzeuge. 43

1. Arbeitsplatz-Sicherheit 43
   2.Elektrische Sicherheit 44
2. Sicherheit von Personen 44
3. Verwendung und Behandlung des Elektrowerkzeugs 44
4. Service 45

Gerätespezifische Sicherheitshinweise für Magazinaufsätze/Schrauber 45

Vor der Inbetriebnahme 46

Magazinaufsatz montieren 46

Schraubengurt einsetzen 46

Tiefenanschlaghulse montieren 46

Inbetriebnahme 46

Ein-/ausschalten 46
Drehrichtung einstellen 46
Drehzahl einstellen 46
Magazinaufsatz verwenden 47
Tiefenanschlaghulse verwenden 47
Gurthalteclip verwenden 48

Wartung und Reinigung 48

Garantie der KompernaB Handels GmbH 48

Service 49
Importeur
Entsorgung 50
Original-Konformitäserklarung 50

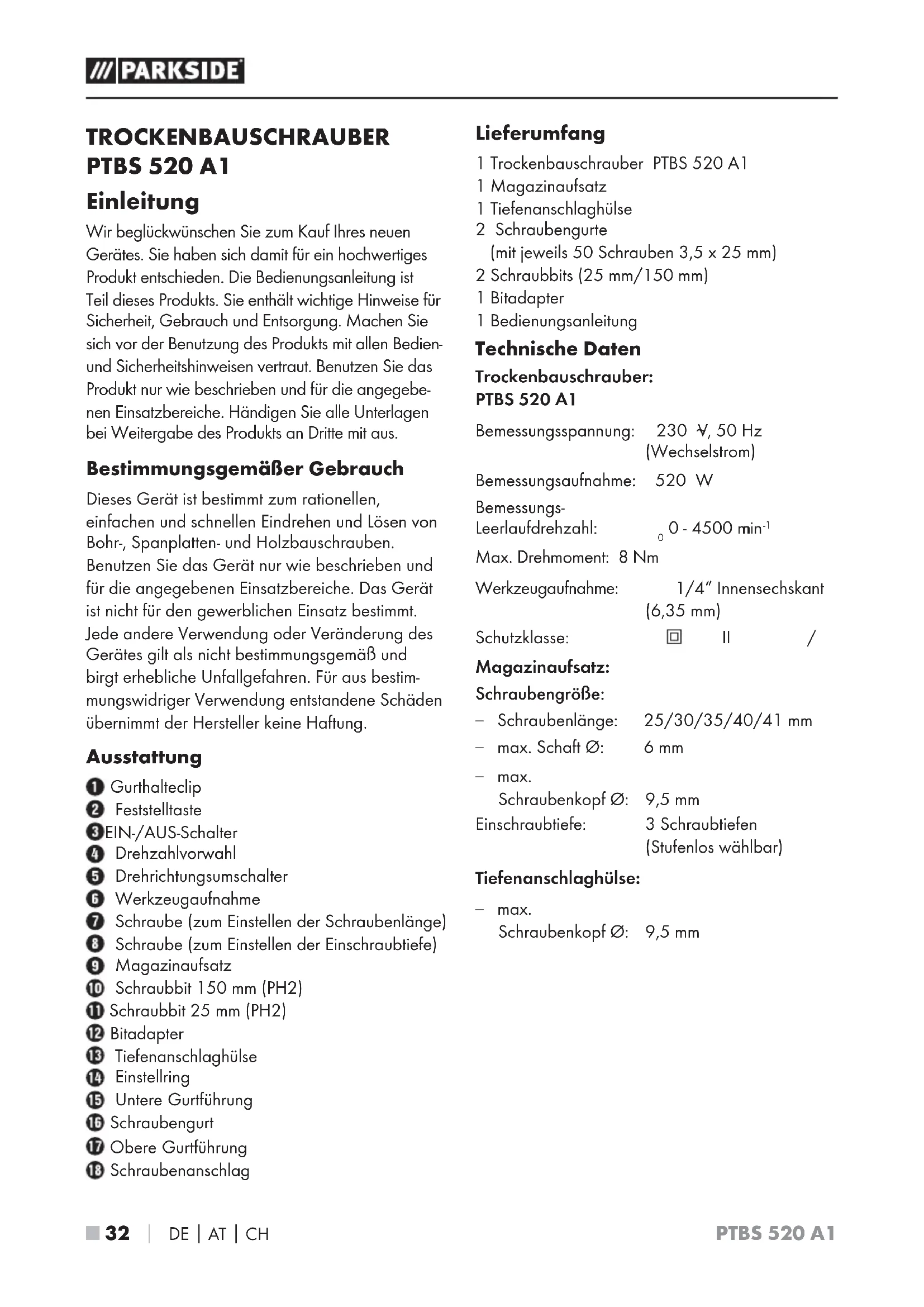

TROCKENBAUSCHRAUBER PTBS 520 A1

Einleitung

Wir beträckwūnschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil desses Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien-und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist bestimmt zum rationellen, einfahren und schellen Eindrehen und Lüssen von Bohr-, Spanplatten- und Holzbauschrauben. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

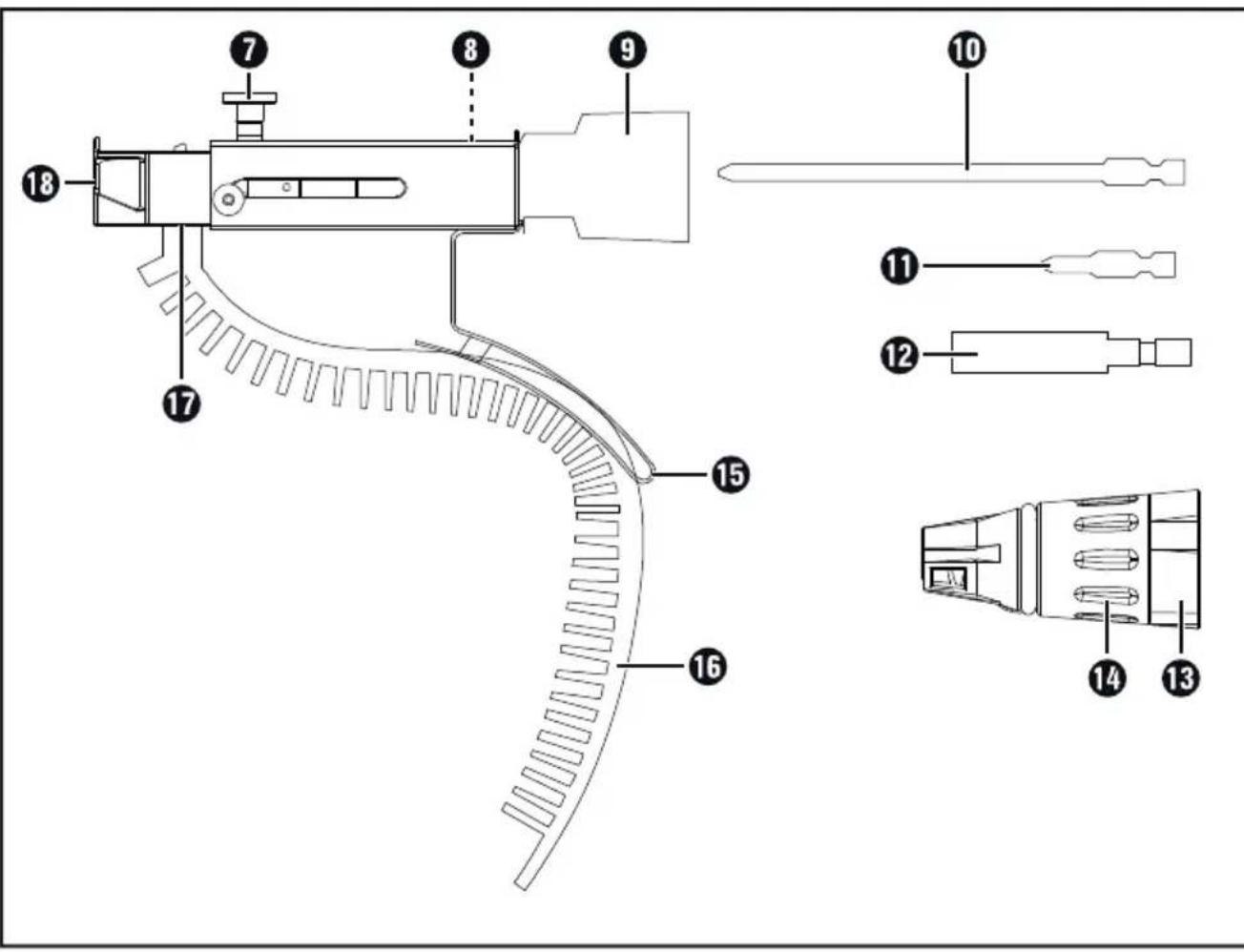

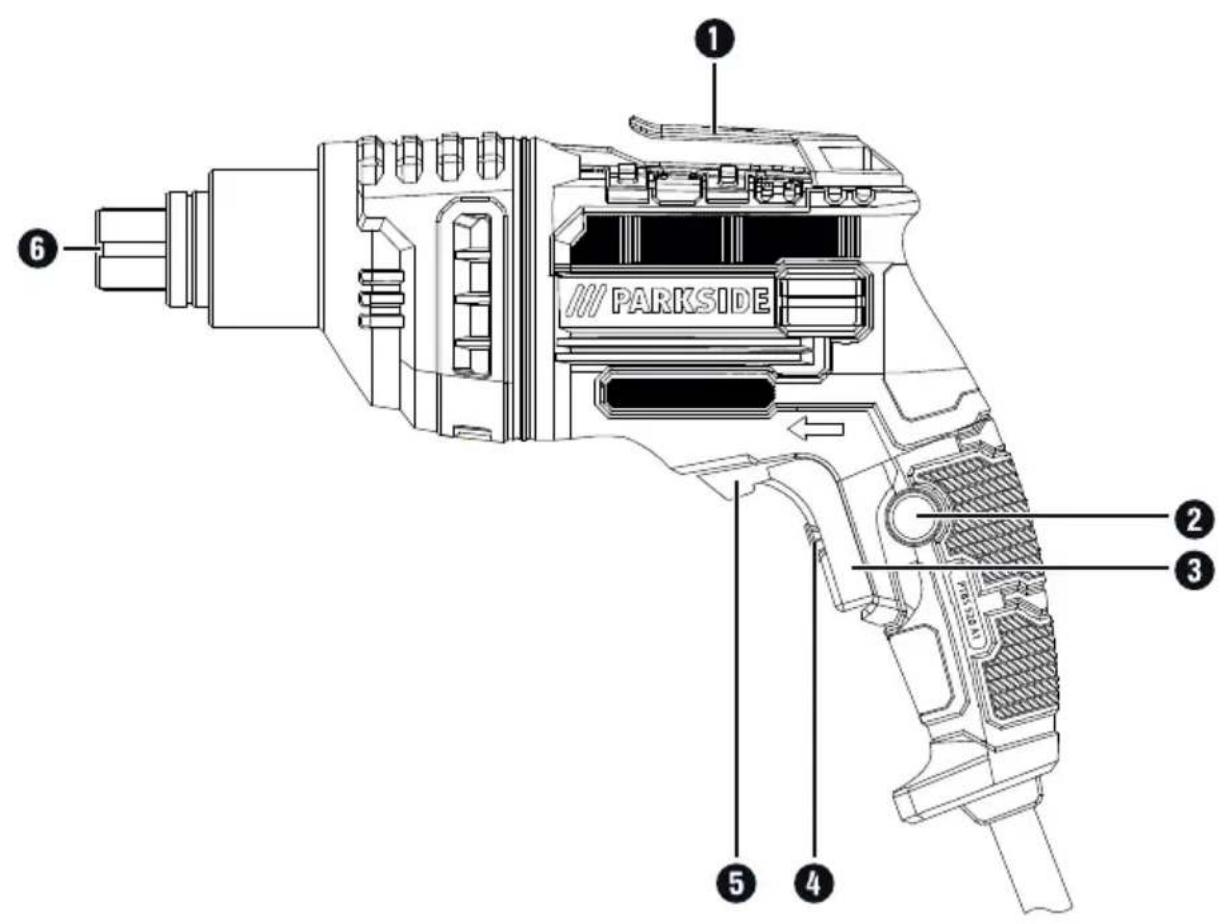

Ausstattung

Gurthalteclip
Feststelltaste
EIN-/AUS-Schalter
4 Drehzahlvorwahr
5 Drehrichtungsumschalter
6 Werkzeugaufnahme
Schaube (zum Einstellen der Schraubenlange)
8 Schraube (zum Einstellen der Einschraubtiefe)
Magazinaufsatz
10 Schraubbit 150 mm (PH2)
1 Schraubbit 25 mm (PH2)
12 Bitadapter
Tiefenanschlaghülse
14 Einstellung
15 Untere Gurtführung
16 Schraubengurt
Obere Gurtführung
18 Schraubenanschlag

Lieferumfang

1 Trockenbauschrauber PTBS 520 A1
1 Magazinaufsatz
1 Tiefenanschlaghülse
2 Schraubengurte (mit jeweils 50 Schrauben 3,5× 25mm
2 Schraubbits (25mm / 150mm)
1 Bitadapter
1 Bedienungsanleitung

Technische Daten

Trockenbauschrauber:

PTBS 520 A1

Bemessungsspannung: 230 V, 50 Hz (Wechselstrom)

Bemessungsaufnahme: 520 W

Bemessungs-Leerlaufdrehzahl: 0-4500 min

Max. Drehmoment: 8 Nm

Werkzeugaufnahme: 1 / 4'' Innensechskant (6,35 mm)

Schutzklasse:

Magazinaufsatz:

Schraubengröbe:

• Schraubenlange: 25/30/35/40/41 mm

max.Schaft 6mm

max. Schraubenkopf 9,5 mm

Einschraubtiefe: 3 Schraubtiefen (Stufenlos wahlbar)

Tiefenanschlaghülse:

max. Schraubenkopf 9,5 mm

Gerauschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L PA = 87dB(A)

Unsicherheit K: K PA = 3dB

Schallleistungspegel: L_WA = 98 dB (A)

Unsicherheit K: K WA = 3 dB

Schwingungsemissionswert:

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schrauben: 3,75m / s^2

Unsicherheit K = 1,5m / s^2

Gehorschutz tragen!

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann fur den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Verwendete Symbole auf dem Gerät:

Gehorschutz tragen!

Staubschutz tragen!

WARNING!

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendent wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Magazinaufsätze/Schrauber

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Ziehen Sie den Stecker aus der Steckdose und/oder entnahmen Sie den Akku vom Elektrowerkzeug, bevor Sie Geräteinstellungen vornehmen oder Zubehörteile wechseln. Unbeabsichtigter Start von Elektrowerkzeugen ist die Ursache einiger Unfälle.

Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Losen von Schrauben konnen kurzfristig hohe Reaktionsmomente auftreten.

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

Richten Sie das Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Nähe.

Greifen Sie während des Arbeitsens nicht in den Magazinaufsatz oder an die zu verschraubende Stelle. Es besteht Verletzungsgefahr durch Quetschungen oder scharfkantige Schrauben.

■ Verwenden Sie nur geeignete Schrauben-gurte gemäß den Technischen Daten. Bei der Verwendung anderer Schrauben kann der Magazinaufsatz beschädigt werden.

Vorder Inbetriebnahme

WARNING! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.

Magazinaufsatz montieren

Setzen Sie den Schraubbar (150 mm) in die Werkzeugaufnahme in.
Schieber Ben Sie den Magazinaufsatz über den Schraubbit bis zum Anschlag auf das Gerät, bis dieser einrastet.

HINWEIS

Zur Arbeitserleichterung konnen Sie den Magazinaufsatz in 45^ Schritten versetzt montieren.

Schraubengurt einsetzen

Ziehen Sie den Schraubengur zuerst durch die untere Gurtführung 15
Fadeln Sie den Schraubengurt 16 danach in die obere Gurtführung 18in, bis der Schraubengurt 16ie erste horbare Raststufe erreicht hat. Achten Sie daraufuf, dass die letzte leere Stelle vor der ersten Schraube direkt vor dem Schraubbit 19positioniert wird.

Beim Anpressen wird der Schraubengur 16 Weitertransportiert und dann wird erst die erste Schraube vor dem Schraubbit positioniert.

Tiefenanschlaghülse montieren

Setzen Sie den Schraubbit (25 mm) in den Bitadapter and dann in die Werkzeugaufnahme in.
Schiebern Sie die Tiefenanschlaghulse 已 über den Schraubbit und den Bitadapter zum Anschlag auf das Gerät.

Inbetriebnahme

WARNING! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.

Ein-/ausschalten

Sie konnen beim Betrieb zwischen Moment- und Dauerbetrieb auswahlen. Die Bedienung ihrer gewünschten Einstellung Funktioniert wie folgt:

Momentbetrieb einschalten:

Drucken Sie den EIN-/ AUS-Schalte3.

Momentbetrieb ausschalten:

Lassen Sie den EIN-/ AUS-Schalte 3 los.

Dauerbetrieb einschalten:

Drucken Sie den EIN-/ AUS-Schalte, halten ihn gedrückt und drucken Sie die Feststelltaste 2

Dauerbetrieb ausschalten:

Drucken Sie den EIN-/ AUS-Schalte und halten ihn los.

Drehrichtung einstellen

Wechseln Sie die Drehrichtigung, indem Sie den Drehrrichtungsumschalter 5ach rechts bzw. links schieren.

WARNING!

Die Änderung der Drehrichtigung darf nur bei Stillstand des Gerätes erfolgen.

Drehzahl einstellen

Mit dem Stellrad für die Drehzahlvorwahr 4onnen Sie die Drehzahl in Raststufen vorwahlen: (- = geringere Drehzahl, + = gröbere Drehzahl). Wir empfehlen Ihnen, sie durch praktische Tests zu ermitteln.

Die Drehzahl kann auch während des Betriebs verändert werden.

Magazinaufsatz verwenden

Schraubenlange einstellen:

Losen Sie die Schraube.
Stellen Sie mit der Schraube die benöttige Schraubenlange ein.

Positionieren Sie die Rastnase in der für die Schraubenlänge vorgesehenen Raste.

Ziehen Sie die Schraubwieder fest.

Einschraubtiefe einstellen:

Stellen Sie mit der Schraub die gewünschte Einschraubtiefe ein.
Die erforderliche Einschraubtiefe ermittelt in Sie am besten durch eine Probeverschraubung.

HINWEIS

Prufen Sie vor Beginn der Arbeit die Drehrichtigung des Gerätes. Der Magazinaufsatz 9 darf nur mit der „Drehrichtigung im Uhrzeigersinn" verwendet werden (siehe Kapitel „Drehrichtigung einstellen").

Schrauben eindrehen:

Setzen Sie den Magazinaufsatz 9 immer rechtwinklig auf das Werkstück. Dabei muss sich der Schraubenanschlag 18n der zu verschraubenden Stelle befinden.
Schalten Sie das Gerät an Schalte ein.
Drucken Sie mit gleichmäßigem Druck gegen das Werkstück, bis die Schraube eingedreht ist.

Heben Sie den Schraubenanschlag18 kurz an, damit dieser wieder in die Ausgangsposition zurück springt. Die nachste Schraube wird bei erneuter Betätigung in die Arbeitsposition transportiert. Sobald die Einschraubtiefe erreicht ist, kuppelt der Antrieb aus und der Schraubbit 10 dreht nicht mehr.

HINWEIS

Bereits verschraubte Schrauben konnen mit dem Magazinaufsatz nicht wieder gelost oder nachgezogen werden.

Benutzen Sie hierzu das Gerät ohne Magazinaufsatz nd verwenden Sie die Tiefenanschlaghulse 13

Tiefenanschlaghülse verwenden

Mit der Tiefenanschlaghülse 10onnen Sie die Einschraubtiefe von Schrauben selbst bestimmen.

Einschraubtiefe einstellen:

Drehen Sie den Einstellung im Uhrzeigersinn (mit Blick in Arbeitsrichtung) um eine Kleinere Einschraubtiefe zu erhalten.
Drehen Sie den Einstellung gegen den Uhrzeigersinn (mit Blick in Arbeitsrichtung) um eine großere Einschraubtiefe zu erhalten.
Die erforderliche Einstellung ermitteltn Sie am besten durch eine Probeverschraubung.

Schrauben eindrehen:

Setzen Sie den Schraubbitt mit dem Bitadapter 12 auf die Schraube auf.
Drucken Sie die Schraube gegen das Werkstück.
Schalten Sie das Gerät ein.
Drehen Sie die Schraube in das Werkstück ein, bis die voreingestellte Einschraubtiefe erreicht ist.

Sobald die Einschraubtiefe erreicht ist, kuppelt der Antrieb aus und der Schraubbit ① dreht nicht mehr.

Kontrollieren Sie die Einschraubtiefe.

Schrauben lösen:

Wechseln Sie die Drehrichtigung (siehe Kapitel „Drehrichtigung einstellen") auf Linklauf.
Setzen Sie den Schraubb mit dem Bitadapter auf die zu lösende Schraube auf.
Ziehen Sie die Tiefenanschlaghulse vom Gerät ab oder passen Sie die Einschraubtiefe über den Einstellung 16n, um die Schraube zu loseN.

Gurthalteclip verwenden

Hängen Sie den Gurthalteclip in einem Gürtel ein, um beim Arbeitsen beiden Höhe frei zu haben.

Wartung und Reinigung

WARNING!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus.

Das Gerät ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

WARNING!

• Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhalten ist.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Service - Hotline bestellen.

Garantie der Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln theses Produkte stehen Ohnen gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf.
These Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 KoSSePArHrs ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und dazu als Verschleibe teile angesehen werden konnen oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungenbau einzuhalten. Verwendungszwecks und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 12345) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmer Sieitte dem Typenschild,einer Gravur,auf dem Titelblatt ihrer Anleitung (unter links) oder als Aufkleber auf der Rück-oder Unterseite.

Sollten Funktionsehler oder sonstige Mängel auftreten, kontaktieren Sie zunachst die nachfol-gend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt konnen Sie dann unter Beifugung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, fur Sie portofrei an die Ihnen mitgeitelte Service-Anschrift ubersenden.

Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideos und Software herunterlagen.

Service

WARNING!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 285766

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

Original-Konformitätserklarung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass these Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EG)

Elektromagnetische Verträglichkeit (2014/30/EU)

RoHS Richtlinie (2011/65/EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 60745-1:2009/A11:2010

EN 60745-2-2:2010

EN 55014-1:2016/A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

Typ/Gerätebezeichnung:

Trockenbauschrauber PTBS 520 A1

Herstellungsjahr: 03-2017

Seriennummer: IAN 285766

Bochum, 16.03.2017

Semi Uguzlu

Qualitätsmanager

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
