EEPW700 - Handy SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Mehrport-Adapter
Marke	Samsung
Modell	EEPW700
Anschlüsse	Mobilgeräteanschluss, USB-Anschluss, HDMI-Anschluss, Externe Stromversorgungsbuchse
Stromversorgung	12 V / 2,1 A (Samsung-zugelassenes Netzteil)
Hauptverwendung	Aufladen, HDMI-Verbindung zu einem HD-Fernseher, Anschluss von USB-Geräten
Kompatibilität	Samsung-Mobilgeräte (und andere) mit Mehrzweckanschluss
HDMI-Ausgang	Anzeige des Mobilbildschirms auf HD-Fernseher
USB-Anschluss	5 V, weniger als 900 mA für Maus, Tastatur usw.
Aufladen des Mobilgeräts	Über externes Ladegerät (separat erhältlich) an die Stromversorgungsbuchse angeschlossen
Stromverbrauch	Steigt, wenn das Mobilgerät angeschlossen ist
Software-Update	Möglich auf dem angeschlossenen Mobilgerät
Lieferumfang	Gerät, Kurzanleitung
Sicherheit	Nicht mit einem Computer über USB-Kabel verwenden; das Ladegerät während des Gebrauchs nicht abziehen
Pflege	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Betriebstemperatur	Nicht angegeben (Schätzung: 0-40°C)
Herstellungsland	Nicht angegeben (wahrscheinlich Korea)
Garantie	Standard-Herstellergewährleistung (vorbehaltlich)

Häufig gestellte Fragen - EEPW700 SAMSUNG

Welche Mobilgeräte sind mit dem Samsung Mehrport-Adapter EEPW700 kompatibel?

Der Adapter ist für Samsung-Mobilgeräte mit Mehrzweckanschluss ausgelegt. Es wird empfohlen, die Kompatibilität vor dem Kauf zu überprüfen. Aktuelle Samsung-Geräte sind in der Regel kompatibel.

Kann ich den Adapter verwenden, um mein Telefon mit einem Fernseher zu verbinden?

Ja, schließen Sie ein HDMI-Kabel (separat erhältlich) an den HDMI-Anschluss des Adapters und an den Fernseher an. Der Bildschirm des Telefons wird dann auf dem Fernseher angezeigt.

Wie lade ich mein Telefon mit diesem Adapter auf?

Schließen Sie ein zugelassenes Samsung-Ladegerät (12 V/2,1 A) an die externe Stromversorgungsbuchse des Adapters an und verbinden Sie dann Ihr Telefon mit dem Anschluss. Das Aufladen erfolgt über den Adapter.

Welche USB-Geräte kann ich anschließen?

Sie können USB-Geräte mit geringem Stromverbrauch wie eine Maus oder Tastatur (5 V, weniger als 900 mA) anschließen. Schließen Sie keine externen Festplatten oder andere stromhungrige Geräte an.

Warum lädt mein Telefon nicht richtig?

Stellen Sie sicher, dass Sie ein zugelassenes Samsung-Ladegerät mit 12 V/2,1 A verwenden. Das Aufladen über den Adapter kann langsamer sein als direktes Aufladen. Überprüfen Sie auch, ob der Anschluss richtig eingesteckt ist.

Kann ich den Adapter verwenden, während ich ein Video auf dem Fernseher anschaue?

Ja, während der HDMI-Verbindung können Sie Ihr Telefon weiterhin verwenden. Beachten Sie, dass ein Anruf oder eine Nachricht die Wiedergabe unterbricht, die dann fortgesetzt wird.

Was tun, wenn das Bild nicht auf dem Fernseher angezeigt wird?

Überprüfen Sie, ob das HDMI-Kabel direkt am Fernseher angeschlossen ist und der richtige HDMI-Anschluss in den Fernsehereinstellungen ausgewählt ist. Versuchen Sie bei Bedarf ein anderes Kabel.

Ist es gefährlich, das Ladegerät während des Gebrauchs abzuziehen?

Ja, es wird davon abgeraten, das Ladegerät während des Gebrauchs des Mehrport-Adapters abzuziehen, da dies zu Datenverlust führen oder die angeschlossenen Geräte trennen kann.

Welches Zubehör wird mit dem Adapter mitgeliefert?

Die Verpackung enthält den Mehrport-Adapter EEPW700 und eine Kurzanleitung. Das Ladegerät, das HDMI-Kabel und die USB-Geräte sind separat erhältlich.

Wie pflege ich den Mehrport-Adapter?

Reinigen Sie den Adapter mit einem weichen, trockenen Tuch. Vermeiden Sie Kontakt mit Wasser oder Feuchtigkeit. Bewahren Sie ihn an einem trockenen, staubfreien Ort auf.

BEDIENUNGSANLEITUNG EEPW700 SAMSUNG

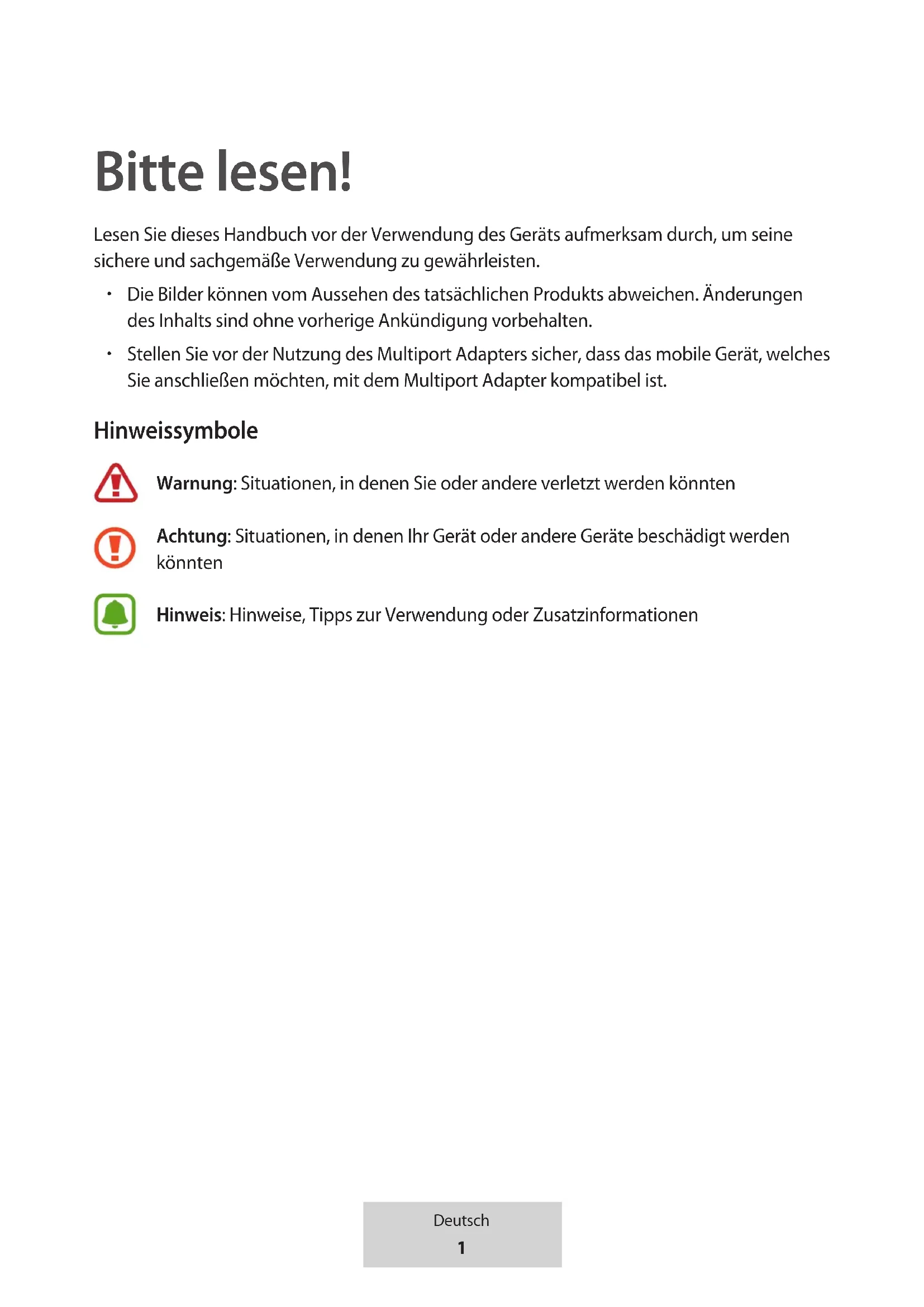

Lesen Sie dieses Handbuch vor der Verwendung des Geräts aufmerksam durch, um seine sichere und sachgemäße Verwendung zu gewährleisten.

• Die Bilder können vom Aussehen des tatsächlichen Produkts abweichen. Änderungen des Inhalts sind ohne vorherige Ankündigung vorbehalten.
- Stellen Sie vor der Nutzung des Multiport Adapters sicher, dass das mobile Gerät, welches Sie anschließen möchten, mit dem Multiport Adapter kompatibel ist.

Hinweissymbole

Warnung: Situationen, in denen Sie oder andere verletzt werden könnten

Achtung: Situationen, in denen Ihr Gerät oder andere Geräte beschädigt werden könnten

Hinweis: Hinweise, Tipps zur Verwendung oder Zusatzinformationen

Erste Schritte

Paketinhalt

Vergewissern Sie sich, dass der Produktkarton die folgenden Artikel enthält:

• Gerät
• Kurzanleitung

• Die zum Lieferumfang des Geräts gehörigen Teile und alles verfügbare Zubehör variieren je nach Region und Netzbetreiber.
• Das Aussehen und die technischen Daten können zu jeder Zeit ohne vorherige Ankündigung geändert werden.
• Bei Ihrem örtlichen Samsung-Einzelhändler können Sie zusätzliche Zubehörteile kaufen. Stellen Sie vor dem Kauf sicher, dass diese mit dem Gerät kompatibel sind.
• Verwenden Sie nur von Samsung zugelassenes Zubehör. Die Verwendung von unzulässigen Zubehörteilen kann zu Betriebsproblemen und Fehlfunktionen führen, die nicht durch die Garantie gedeckt sind.
• Die Verfügbarkeit aller Zubehörteile kann von den Herstellerunternehmen geändert werden und hängt gänzlich von diesen ab. Weitere Informationen zu verfügbaren Zubehörteilen finden Sie auf der Samsung-Webseite.

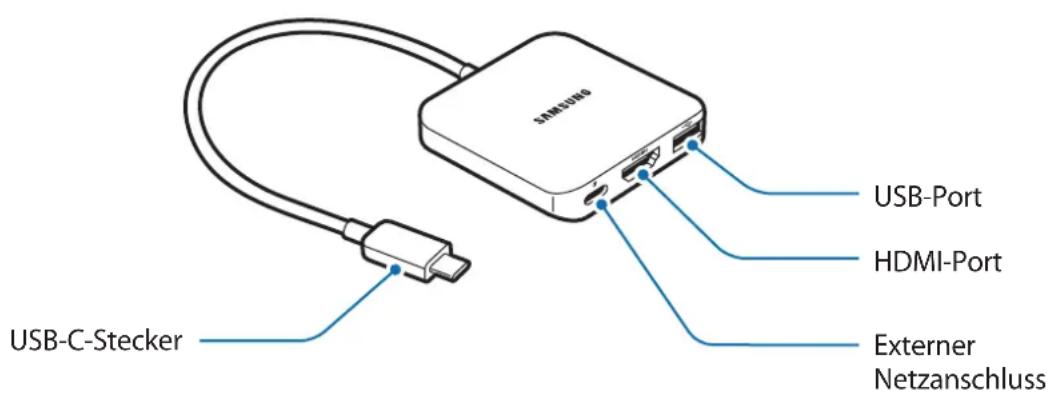

Geräteaufbau

Gerät verwenden

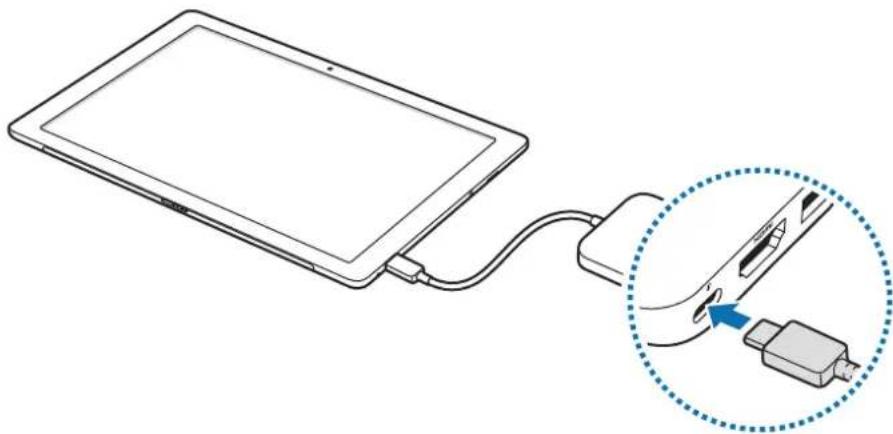

Verbindung mit Gerät herstellen

1 Stecken Sie den USB-C-Stecker des Multiport Adapters in die Multifunktionsbuchse an dem mobilen Gerät.

2 Schließen Sie ein Ladegerät an der externen Stromversorgungsbuchse des Multiport Adapters an und verwenden Sie die Ports je nach deren spezieller Funktion.

Verwenden Sie nur von Samsung zugelassene Reiseadapter (12 V/2.1 A).

Verwenden Sie den Multiport Adapter nicht, indem Sie ihn mit einem Datenkabel an einen Computer anschließen. Dies kann zu Schäden am Computer führen.

• Das Mobilgerät kann mit der neuesten Software aktualisiert werden.
- Sie können das mobile Gerät mit dem Ladegerät aufladen (separat erhältlich).
- Wenn das mobile Gerät an den Multiport Adapter angeschlossen ist, erhöht sich der Akkuverbrauch.
- Die Ladedauer des mobilen Geräts über den Multiport Adapter kann höher als beim direkten Laden sein.

- Stecken Sie das Ladegerät aus, wenn es nicht verwendet wird, um Energie zu sparen. Das Ladegerät verfügt über keinen Ein/Aus-Schalter. Sie sollten das Ladegerät vom Stromanschluss trennen, wenn es nicht verwendet wird, um zu verhindern, dass Energie verschwendet wird. Das Ladegerät sollte sich während des Aufladens in der Nähe des Stromanschlusses befinden und leicht zugänglich sein.

Anschließen an einen HD-Fernseher

Verwenden Sie den HDMI-Port des Multiport Adapters, um Videos und andere Mediendateien, die auf dem mobilen Gerät gespeichert sind, auf einem kompatiblen HD-Fernseher wiederzugeben.

1 Verbinden Sie den HDMI-Port des Multiport Adapters mit dem HDMI-Port des HD-Fernsehers über ein HDMI-Kabel (separat erhältlich).

• Verbinden Sie das HDMI-Kabel direkt mit Ihrem Fernseher. Wenn keine direkte Verbindung besteht, werden Medien möglicherweise nicht korrekt wiedergegeben.
• Weitere Informationen über den Anschluss des HDMI-Kabels finden Sie im Benutzerhandbuch des Fernsehers.

2 Der Fernsehbildschirm zeigt sofort das gleiche Bild wie der Bildschirm des mobilen Geräts an.

• Lassen Sie das Ladegerät eingesteckt, während Sie den Multiport Adapter benutzen. Die verbundenen Geräte können wieder verbunden werden.
• Wenn das Fernsehgerät über mehrere HDMI-Anschlüsse verfügt, können Sie jeden davon verwenden. Stellen Sie sicher, dass in den Einstellungen des Fernsehgeräts der richtige HDMI-Anschluss ausgewählt ist. Weitere Informationen finden Sie in der Bedienungsanleitung des Fernsehers.
• Die Medienwiedergabe wird bei eingehenden Anrufen oder Mitteilungen angehalten. Nachdem diese Aktionen abgeschlossen sind, wird die Medienwiedergabe neu gestartet.

Verbindung mit USB-Gerät herstellen

Verbinden Sie ein USB-Gerät wie eine Maus oder eine Tastatur mit dem USB-Port des Multiport Adapters.

Schließen Sie keine anderen Geräte außer einem USB-Gerät an (5 V, weniger als 900 mA). Dadurch kann das Gerät beschädigt werden.

Lassen Sie das Ladegerät eingesteckt, während Sie den Multiport Adapter benutzen. Die Folge kann Verlust der Dateien sein, die auf dem verbundenen Gerät gespeichert sind.

Copyright

Dieses Handbuch ist durch internationale Urheberrechtsgesetze geschützt.

Kein Teil dieses Handbuchs darf ohne die vorherige schriftliche Zustimmung von Samsung Electronics vervielfältigt, verteilt, übersetzt oder in anderer Weise oder auf anderem Weg übertragen werden, sei es elektronisch oder mechanisch, einschließlich der Erstellung von Fotokopien, der Protokollierung oder Speicherung von Teilen in einem System zur Speicherung und Wiedergewinnung von Daten.

Marken

• SAMSUNG und das SAMSUNG-Logo sind eingetragene Marken von Samsung Electronics.
- Jegliche andere Marken und Urheberrechte sind Eigentum der jeweiligen Inhaber.

Note importanti

© „Samsung Electronics“, 2016

801-11-SAMSUNG(72 67 864)
