BEDIENUNGSANLEITUNG RM20MM Superrollo

Art.-Nr.: SR20110, SR20215, SR20225, SR20235

D Montage- und Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GB Installation and operating instructions
F Notice de montage et d'utilisation . Page 29
E Instrucciones de montaje y uso . Pagina 42
NL Montage- en bedieningshandleiding..

Grundlegende Sicherheitshinweise 4

Gerätebeschreibung 5

Gerat montieren 6

Gerat in Betriebnehmen 9

Störungen beheben 11

Gerat demontieren 14

Gerat entsorgen 14

Technische Daten 14

Zubehor 15

Garantiebedingungen 15

EG-Konformitätserklarung 15

Herstelleradresse. .Fehler! Textmarke nicht definiert.

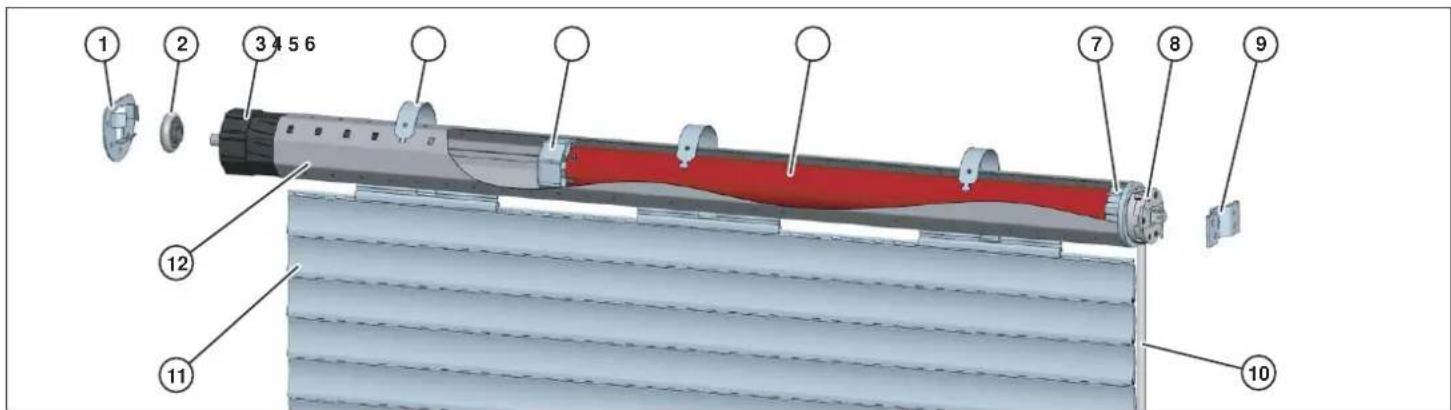

Übersicht

1 Gegenlager 7 Adapter
2 Kugellager* 8 Antriebskopf
3 Walzenkapsel 9 Antriebslager
4 Befestigungsfeder 10 Motorkabel
5 Mitnehmer 11 Rolladenpanzer
6 Rohrmotor 12 Wickelwelle*

Die Abbildung zeigt den Rohrmotor in einer Einbausituation. Die mit * gekennzeichnen Teile gehoren nicht zum Lieferumfang.

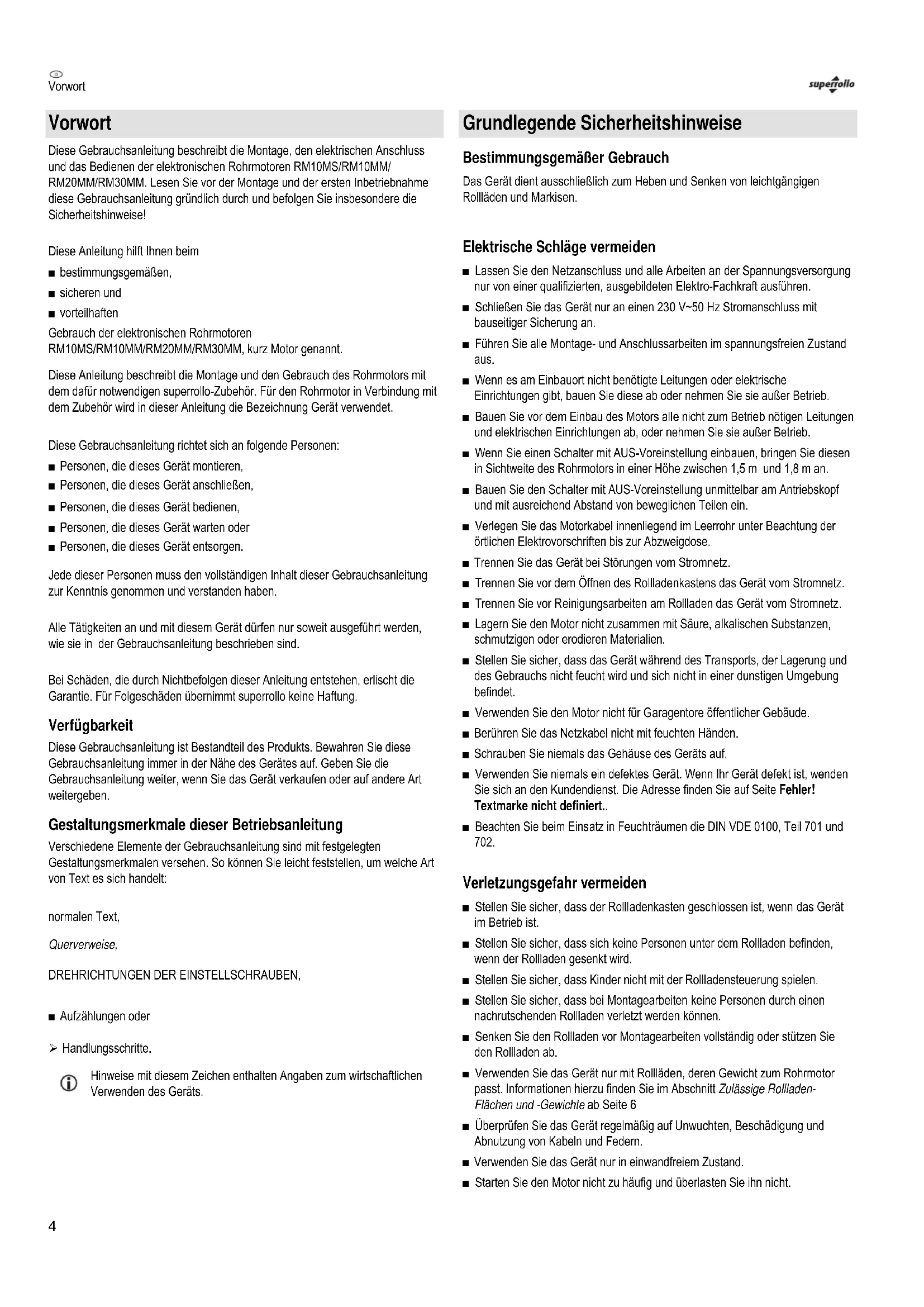

Vorwort

These Gebrauchsanleitung beschreibt die Montage, den elektrischen Anschluss und das Bedieren der elektronischen Rohrmotoren RM10MS/RM10MM/ RM20MM/RM30MM. Lesen Sie vor der Montage und der ersten Inbetriebnahme diese Gebrauchsanleitung grundlich durch und befolgen Sie insbesondere die Sicherheitshinweise!

These Anleitung hifth Ihnen beim

bestimmungsgemäßen,
■ sicheren und
vorteilhaffen

Gebrauch der elektronischen Rohrmotoren RM10MS/RM10MM/RM20MM/RM30MM, kurz Motor genannt.

These Anleitung beschreiben die Montage und den Gebrauch des Rohrmotors mit dem darauf notwendigen superrollo-Zubehör. Für den Rohrmotor in Verbindung mit dem Zubehör wird in dieser Anleitung die Bezeichnung Gerät verwendet.

These Gebrauchsanleitung besteht an folgende Personen:

Personen, die diesen Gerät montieren.
Personen, die these Gerat anschlieben,
Personen, die these Gerat bedienen,
Personen, die ceses Gerät warten oder
Personen, die ceses Gerat entsorgen.

Jede dieser Personen muss den vollständigen Inhalt dieser Gebrauchsanleitung zur Kenntnis genommen und verstanden haben.

Alle Tätigkeiten an und mit thisem Gerät dürfen nur soweit ausgeführrt werden, wie sie in der Gebrauchsanleitung beschrieben sind.

Bei Schäden, die durch Nichtbefolgen dieser Anleitung entstehen, erlischt die Garantie. Für Folgeschäden übernimmt super rollo keine Haftung.

Verfugbarkeit

These Gebrauchsanleitung ist Bestandteil des Produkts. Bewahren Sie diese Gebrauchsanleitung immer in der Höhe des Gerätes auf. Geben Sie die Gebrauchsanleitung weiter, wenn Sie das Gerät verkaufen oder auf andere Art Weitergeben.

Gestaltungsmerkmale dieser Betriebsanleitung

Verschiedene Elemente der Gebrauchsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie weniger feststellen, um welche Art von Text es sich handelt:

normalen Text,

Querverweise,

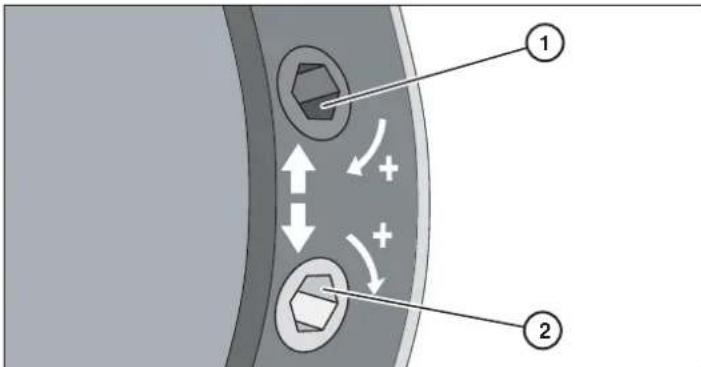

DREHRICHTUNGEN DER EINSTELLSCHRAUBEN

Aufzahlungen oder

Handlungsschritte.

Hinweise mit diesen Zeichen enthalten Angaben zum wirtschaftlichen Verwenden des Geräts.

Grundlegende Sicherheitshinweise

Bestimmungsgemäßer Gebrauch

Das Gerät dient ausschließlich zum Hebren und Senken von leichtgangigen Rolläden und Markisen.

Elektrische Schläge vermeiden

• Lassen Sie den Netzanschluss und alle Arbeiten an der Spannungsvorsorgung nur von einer qualifizierten, ausgebildeten Elektro-Fachkraft ausführten.
  Schlieben Sie das Gerät nur an einen 230 V~50 Hz Stromanschluss mit bauseitiger Sicherung an.
  Führer Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus.
• Wenn es am Einbauort nicht benötigte Leitungen oder elektrische Einrichtungen gibt, bauen Sie diese ab odernehmen Sie sie außer Betrieb.
  Bauen Sie vor dem Einbau des Motors alle nicht zum Betrieb nötigen Leitungen und elektrischen Einrichtungen ab, oderephemn Sie sie außer Betrieb.
• Wenn Sie einen Schalter mit AUS-Voreinstellung einbau, bringen Sie diesen in Sichteweite des Rohrmotors in einer Höhe zwischen 1,5 m und 1,8 m an.
  Bauen Sie den Schalter mit AUS-Voreinstellung unmittelbar am Antriebskopf und mit ausreichend Abstand von beweglichen Teilen ein.
• Verlegen Sie das Motorkabel innenliegend im Leerrohr unter Beachtung der örtlichen Elektrovorschriften bis zur Abzweigdose.
  Trennen Sie das Gerät bei Störungen vom Stromnetz.
  ■ Trennen Sie vor dem Öffnen des Rolladenkastens das Gerät vom Stromnetz.
  ■ Trennen Sie vor Reinigungserbeiten am Rolladen das Gerät vom Stromnetz.
  Lagern Sie den Motor nicht zusammen mit Säure, alkalischen Substanzen, schmutzigen oder erodierten Materialien.
• Stellen Sie sichere, dass das Gerät während des Transports, der Lagerung und des Gebrauchs nicht feucht wird und sich nicht in einer dunstigen Umgebung befindet.
• Verwenden Sie den Motor nicht für Garagentore öffentlicher Gebäude.
  ■ Berühren Sie das Netzkabel nicht mit feuchten Händen.
  Schrauben Sie niemals das Gehäuse des Geräts auf.
• Verwenden Sie niemals ein defektes Gerät. Wenn Ihr Gerät defekt ist, wenden Sie sich an den Kundendienst. Die Adressefinden Sie auf Seite Fehler! Textmarke nicht definiert..
• Beachten Sie beim Einsatz in Feuchträumen die DIN VDE 0100, Teil 701 und 702.

Verletzungsgefahr vermeiden

• Stellen Sie sichere, dass der Rolladenkasten geschlossen ist, wenn das Gerät im Betrieb ist.
• Stellen Sie sichere, dass sich keine Personen unter dem Rolladen befinden, wenn der Rolladen gesenkt wird.
  Stellen Sie sichere, dass Kinder nicht mit der Rolladensteuerung speilen.
• Stellen Sie sichere, dass bei Montagearbeiten keine Personen durch einen nachrutschenden Rolladen verletzt werden konnen.
• Senken Sie den Rolladen vor Montagearbeiten vollständig oder stützen Sie den Rolladen ab.
• Verwenden Sie das Gerät nur mit Rolläden, deren Gewicht zum Rohrmotor passt. Informationen hierzu finden Sie im Abschnitt Zulässige Rolläden-Flächen und -Gewichte ab Seite 6
• Überprüfen Sie das Gerät regelmäß auf Unwuchten, Beschädigung und Abnutzung von Kabeln und Federn.
  ■ Verwenden Sie das Gerät nur in einwandfreiem Zustand.
  Starten Sie den Motor nicht zu halten und überlasten Sieihn nicht.

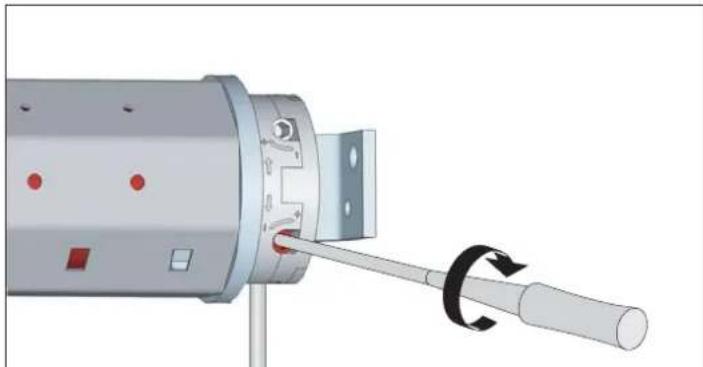

Drehen Sie den Einstellungsknopf oder die Antriebsbuchse nur im Betriebsmodus.
■ Verwenden Sie nur Original-Ersatz- und Zubehörteile von superrollo. Informationen hierzu finden Sie im Kapitel Zubehor ab Seite 15
- Stellen Sie sicher, dass Reparaturen am Gerät nur vom superroll-Kundenservice durchgeführt werden.
- Beachten Sie besonderss die DIN 12045 - Zusätzliche Schutzeinrichtungen und Abschlüsse für Fassaden und Maueröffnungen, die mit Fenstern und Fenstertären ausgestellt sind.

Aussperren vermeiden

• Stellen Sie sichere, dass Sie sich im Gebäude befinden, wenn der Rolladen einer Tur automatisch geschlossen wird.

Beschädigungen vermeiden

• Verwenden Sie das Gerät nur in trockenen Räumen.
  Schlieben Sie das Gerät nur an einen 230 V~50 Hz Stromanschluss mit bauseitiger Sicherung an.
• Verwenden Sie das Gerät nur mit leichtgangigen Rolläden.
• Verwenden Sie nur originale Ersatz- und Zubehörteile von superrollo.

Gestaltungsmerkmale der Gefahrenhinweise

In dieser Gebrauchsanleitung finden Sie folgende Kategorien von Gefahrenhinweisen:

GEFAHR

Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.

WARNING

Hinweise mit dem Wort WARNING warnen vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führt.

VORSICHT

Hinweise mit dem Wort VORSIGHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führt.

Gestaltungsmerkmale der Hinweise auf Sach- und Umweltschäden

ACHTUNG

These Hinweise warnen vor einer Situation, die zu Sach- oder Umweltschäden führt.

Gerätebeschreibung

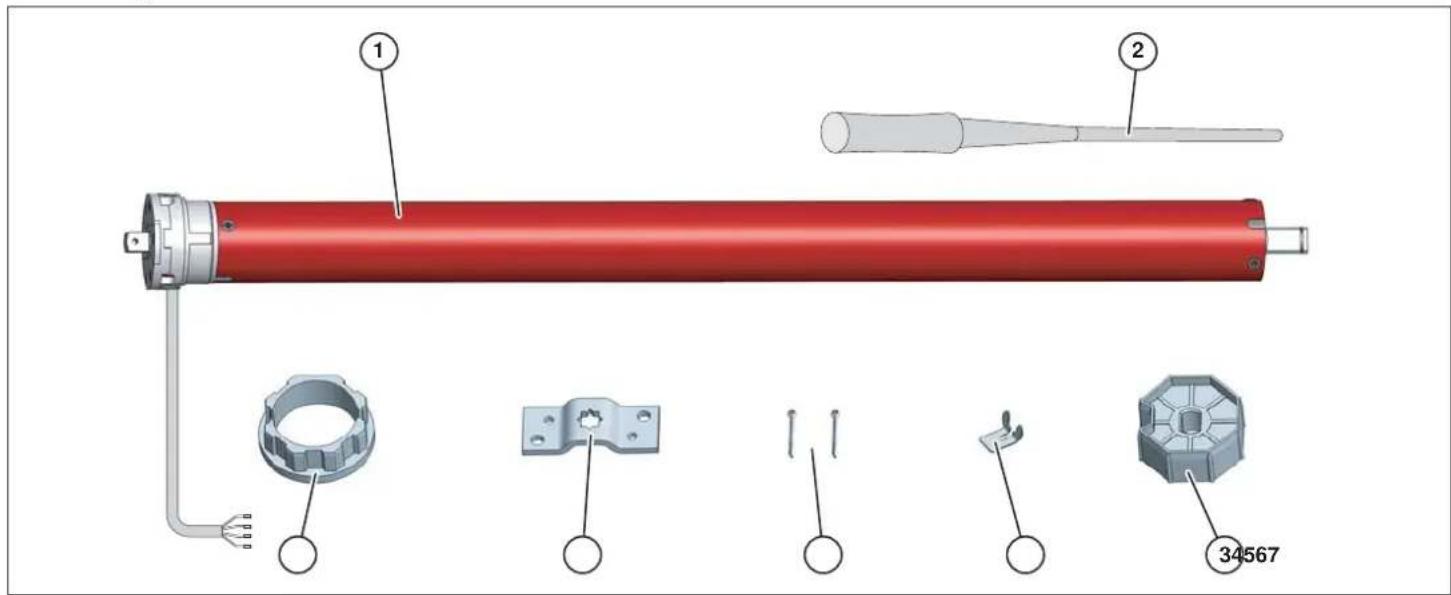

Lieferumfang

1 Rohrmotor 52xSplint
2 Einstellwerkzeug 6 Antriebslager
3 Mitnehmer 7 Adapter
4 Sicherungsclip

Funktionen

Mit dem Gerät können Sie Rolläden und Markisen öffnen und schlieben.

Um diese Funktionen auszuführen, muss der Rohrmotor mit folgenden superrollo-Zubehor im Rolladenkasten eingebaut werden:

Wickelwelle
Walzenkapsel
Kugellager
Gegenlager
Befestigungsfedern.

Informationen zum superrollo-Zubehör finden Sie im Kapitel Zubehör ab Seite 15.

Zulässige Rolladen-Flächen und -Gewichte

Die folgende Tabelle zeigt die für den jeweiligen Motor zulässige Rolladen-Fläche in Abhängigkeit vom Profilgewicht. Außer dem wird das maximale Rolladen-Gewicht aufgeführrt.

Artikel-Nr. max. Rolladen-Fläche (m2) max. Rolladen-Gewicht (kg)
	4 kg/m2(Kunststoff-Rolläden)	7 kg/m2(Alu-/Holz-Rolläden)
RM10MS 4,2 2,8 22
RM10MM 4,2 2,8 22
RM20MM 8 5 44
RM30MM 12 8 66

Stellen Sie sichere, dass die maximale Rolladen-Fläche bzw. das maximale Rolladen-Gewicht nicht übersritten werden.

Sicherheitsfunktionen

Der Rohrmotor ist für den Kurzzeitbetrieb (vier Minuten) ausgelegt. Um Beschädigungen des Motors zu vermeiden, schaltet er sich bei Überschreiben dieser Zeit oder früfigem Umschalten automatisch ab.

Die Sicherheitsabschaltung kann verschiedene Ursachen haben. Bevor Sie das Gerät wieder in Betriebnehmen, müssen Sie ggf. die Ursache beseitigen. Informationen zu möglichn den Ursachen und deren Behebung finden Sie im Kapitel Störungen begeben ab Seite 11.

Beseitigen Sie ggf. die Ursache.
Lassen Sie den Motor ca. 20 Minuten abkühlen.

Sollte nach diesen Maßnahmen weiterhin keine Funktion möglich sein,nehmen Sie Kontakt mit dem super rollo-Kundendienst auf.

Gerat montieren

Vor dem Montieren

Um das Gerät montieren zu können, müssen folgende Voraussetzungen erfüllt sein:

Der Deckel des Rolladenkastens muss leicht zuganglich und abnehmbar sein.
Am Einbauort muss ein 230V 50Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein.
Das Rolladengewicht muss zum Rohrmotor passen. Informationen zum zulässigen Rolladengewicht finden Sie im Abschnitt Zulässige Rolladen-Flächen und -Gewichte ab Seite 6.
Das erforderliche superrollo-Zubehör muss vorhanden sein. Informationen zum superrollo-Zubehör finden Sie im Kapitel Zubehör ab Seite 15

Prufen Sie den Lieferumfang auf Beschädigungen.

Nehmen Sie das Gerät nicht in Betrieb, wenn Sie Beschädigungen am Gerät feststellen.
Wenn Sie Beschädigungen am Gerät feststellen, wenden Sie sich an den super rollo-Kundenservice. Die Kontaktdaten finden Sie auf Seite Fehler! Textmarke nicht definiert..

Benötigte Werkzeuge

Für das Montieren des Gerätes benötigen Sie folgende Werkzeuge und Befestigungselemente:

Zollstock oder Maßband
■ Stift
Wasserwaage
■ Eisensäge
■ Feile
Bohrmaschine
8 mm Steinbohrer
8mmDubel
Schrauben
Kreuzschlitz-Schraubendreher
■ beiliegendes Einstellwerkzeug.

Lager montieren

Sie konnen den Antriebskopf des Motors auf der rechten oder der linken Seite des Rolladenkastens einbau. In dieser Anleitung ist der Einbau für die rechte Seite dargestellt.

Beim Montieren der Lager müssen Sie folgende Punkte beachten:

Die Ausrichtung der Lager muss waagerecht sein.
Der Rolladen muss senkrecht in die Führungsschiene einlaufen konnen.
Der Rolladenpanzer muss im aufgewickelten Zustand im Rolladenkasten allseitig genug Platz haben.
Die Einstellschrauben des Rohrmotors mussen nach dem Einbau gut zuganglich sein.

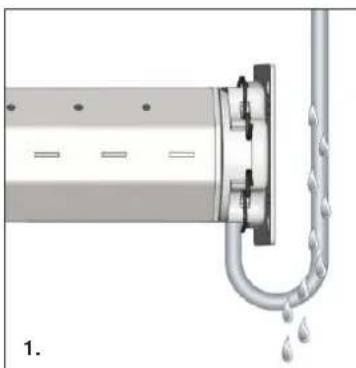

Um Wasser abtropfen zu halten, muss das Motorkabel direkt vor dem Motor in einer Schlaufe nach unten verlegt werden.

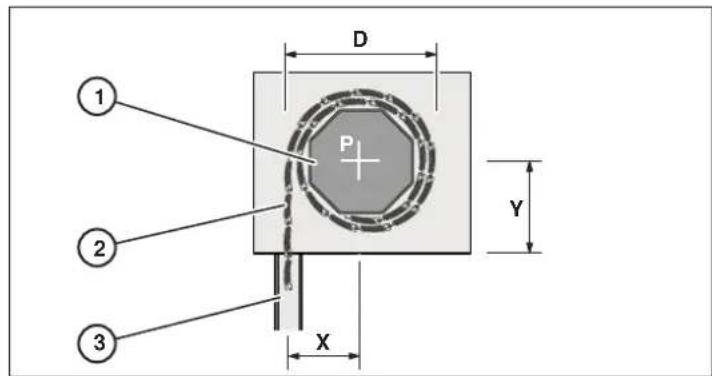

Um die Lagerposition P im Rolladenkasten zu bestimmen, messen und berechnen Sie folgende Maße:

D Durchmesser des aufgewickelten Rolladens

X D/2 Abstand der Lagerposition P von der Mitte der Führungsschiene (3)

Y >X Abstand der Lagerposition P vom Boden des Rolladenkastens. Damit der Rolladen genug Spiel hat, muss Y großer als X sein.

ACHTUNG

Beschädigung des Rohrmotors durch schief aufgewickelten Rolladen.

Stellen Sie sicher, dass das Gerat waagerecht eingebaut ist.

Markieren Sie mit einem Stift die Lagerpositionen P auf der rechten und linken Innenseite des Rolladenkastens.
Stellen Sie sichere, dass die Ausrichtung der Markierungen waagerecht ist.
Halten Sie die Lager mittig auf die Markierungen.
Markieren Sie die Bohrlocher mit einem Stift.
Bohren Sie die Locher mit einem 8 mm Bohrer.
Setzen Sie die Dubel ein.
Schrauben Sie die Lager fest.

Wickelwellezusagen

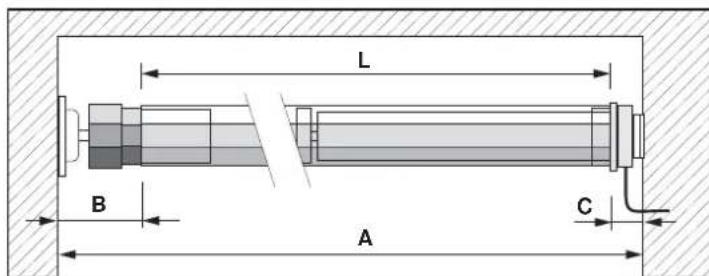

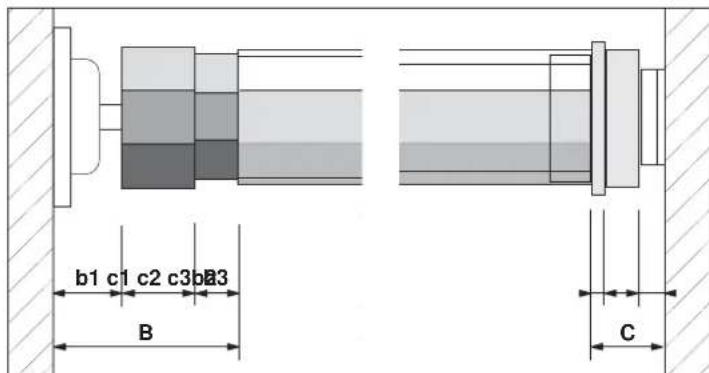

Um die Länge L der Wickelwelle zu bestimmen, messen und berechnen Sie folgende Maße:

A Lichte Breite des Rolladenkastens
B b1+b2+b3
b1 Tiefe des Gegenlagers
b2 Breite des Anschlages der Walzenkapse
b3 1/3 der Schaftlange der Walzenkapsel
C c1+c2+c3
c1 Tiefe des Anschlags des Adapters
c2 Tiefe des Antriebskopfes
c3 Tiefe des Antriebslagers
L A-(B+C)

Markieren Sie die Länge L mit einem Stift auf die Wickelwelle.
Sagen Sie die Wickelwelle mit einer Eisensäge rechtwinklig zu.
Entgraten Sie die Kanteninnen und außen mit einer Feile.

Gerat zusammenbauen

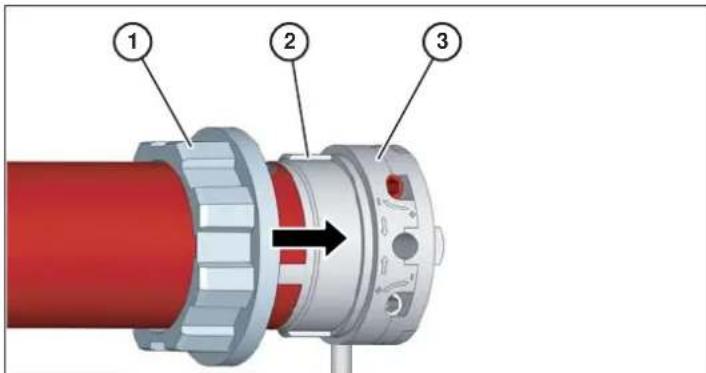

Schieber den Adapter (1) mit der Nut über die Feder des Limitrings (2) am Antriebskopf (3).

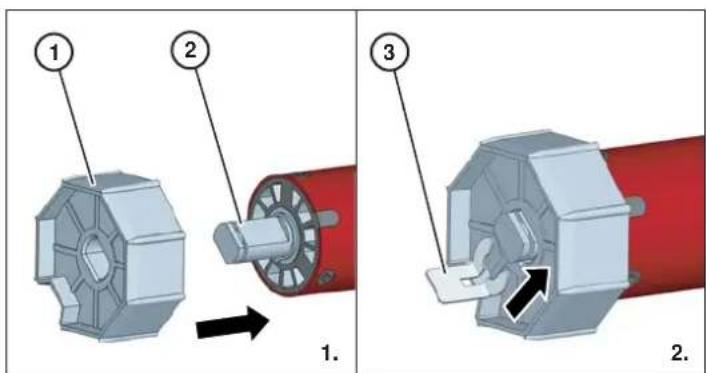

1. Schieberen Sie den Mitnehmer (1) bis zum Anschlag auf den Achsstift des Rohrmotors (2).
2. Sichern Sie den Mitnehmer mit dem beiliegenden Sicherungslip (3).

ACHTUNG

Beschädigung des Rohrmotors durch gewaltsames Einsatzlagen in die Wickelwelle.

Schlagen Sie niemals den Rohrmotor mit Gewalt in die Wickelwelle.

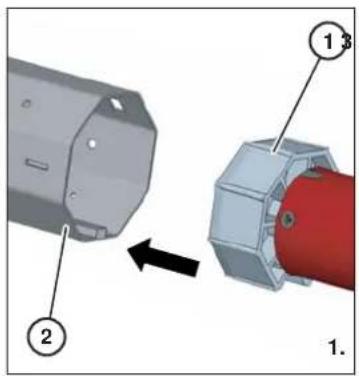

1. Schieben Sie den Rohrmotor mit dem Mitnehmer (1) in die Wickelwelle (2).

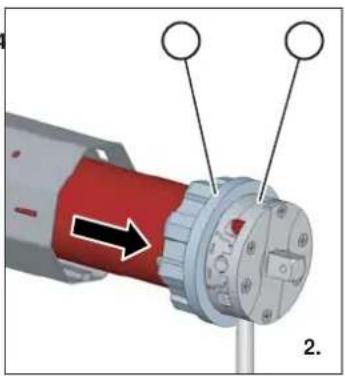

2. Schieben Sie die Wickelwelle bis zum Anschlag des Adapters (3) am Antriebskopf (4).
   Stellen Sie sicher, dass der Adapter nicht vom Limitring des Antriebskopfes rutscht.

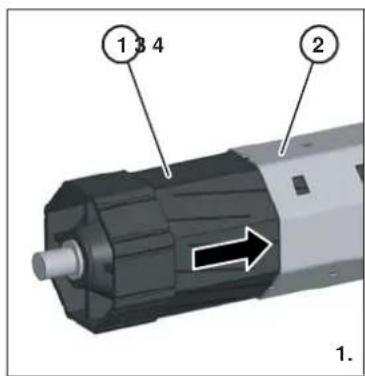

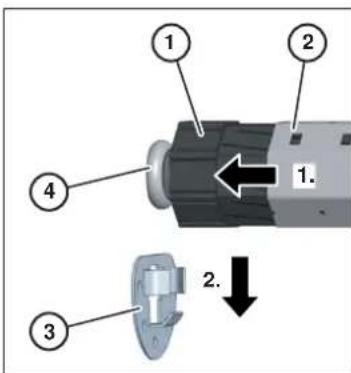

1. Schieber die Walzenkapsel (1) bis zum Anschlag in die Wickelwelle (2).

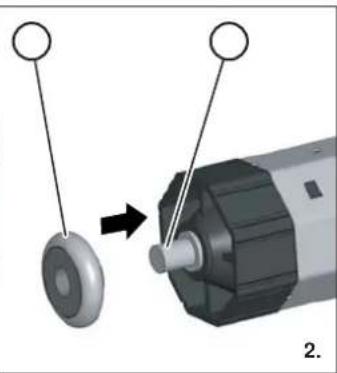

2. Stecken Sie das Kugellager (3) auf den Achsstift der Walzenkapsel (4).

Um das Gerät in den Rolladenkasten einbau zu konnen, muss die Walzenkapsel zunachst bis zum Anschlag in der Wickelwelle stecken. Anschließend wird sie so welt herausgezogen, bis das Gerät bereits in den Rolladenkasten passt.

Gerat in den Rolladenkasten einbauen

Stecken Sie den Achsstift (1) des Antriebskopfes in das Loch des Antriebslagers (2).
Stellen Sie sicher, dass die Einstellschrauben (3) zuganglich sind.
Stellen Sie sicher, dass das Motorkabel (4) nach unten verläuft.

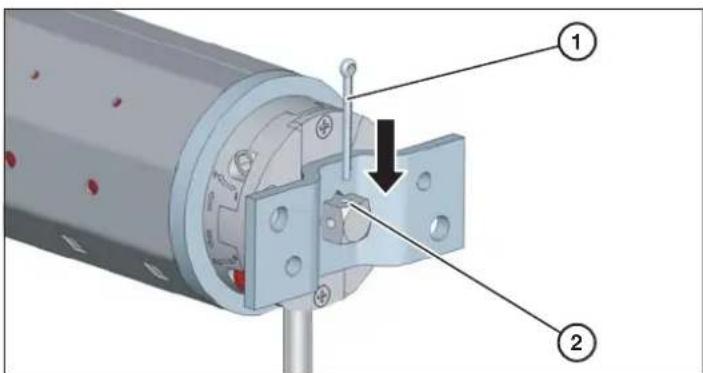

Stecken Sie den Splint (1) durch das Sicherungslösch (2) im Achstift.

1. Ziehen Sie die Walzenkapsel (1) sowie aus der Wickelwelle (2), dass das Kugellager (4) in das Gegenlager (3) passt.
2. Stecken Sie das Kugellager in das Gegenlager.

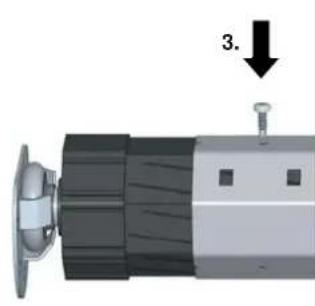

3. Schrauben Sie die Wickelwelle an der Walzenkapsel fest.

Stellen Sie sicher, dass die Wickelwelle waagerecht eingebaut ist.

Gerät in Betriebnehmen

Bevor Sie das Gerät verwenden können, müssen Sie folgende Schritte ausführten:

das Motorkabel an die darauf vorgesehene Abzweig- oder Schalterdose anschließen
■ einen Probetauf durchfuhren

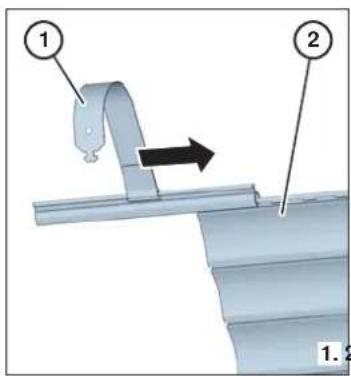

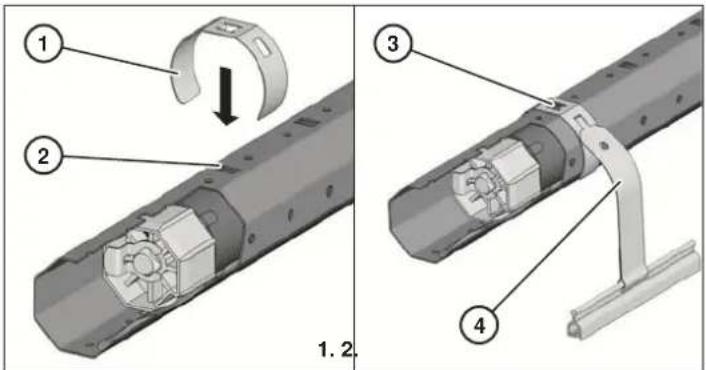

- den Rolladenpanzer an die Wickelwelle montieren

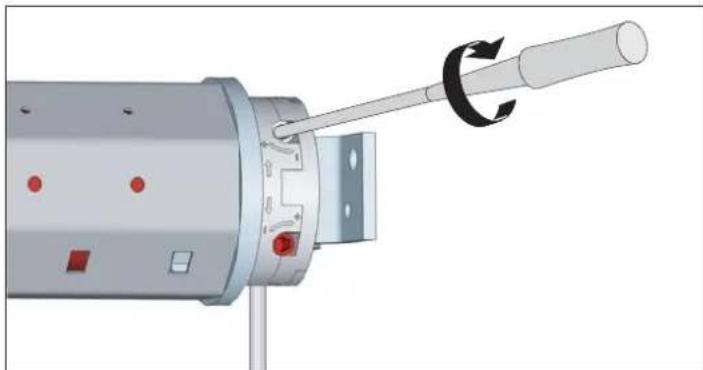

den oberen und unteren End-Anschlagspunkt einstellen.

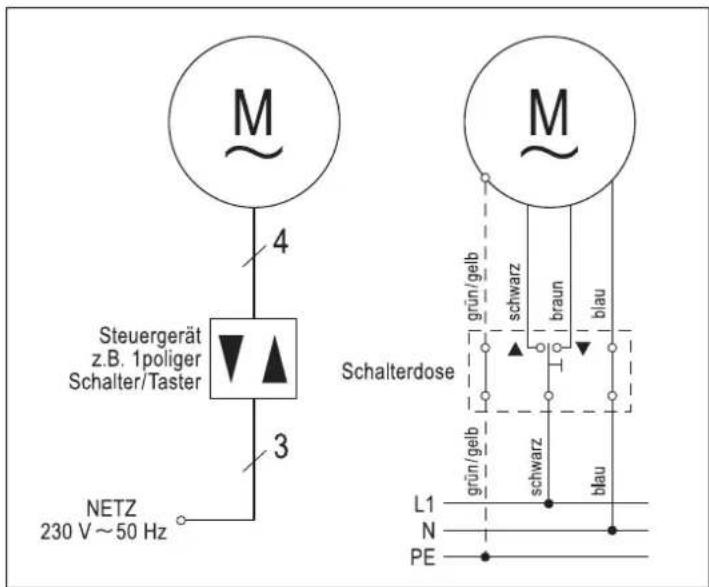

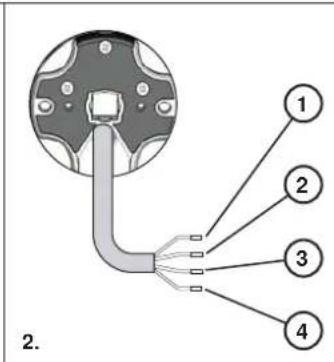

Gerat anschlieBen

Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen dürfen nur durch eine zugelassene Elektro-Fachkraft nach den Anschlussplänen in dieser Anleitung erfolgen.

GEFAHR

Tödlicher Stromschlag durch Berühren von spannungsführenden Bauteilen.

Führn Sie keine Anschlussarbeiten am Gerät durch, wenn es an der Stromversorgung angeschlossen ist.
Stellen Sie sichere, dass das Gerät vom Stromnetz getrennt ist.

ACHTUNG

Funktionstörungen oder Motorschäden durch falsche Netzspannung.

Vergleichen Sie die Angaben auf dem Typenschild mit denen Ihr'sortlichen Stromnetzes.
Stellen Sie sicher, dass das Gerät nur an ein 230 V~50 Hz Stromnetz angeschlossen wird.

ACHTUNG

Kurzschluss durch beschädigte Kabel.

Stellen Sie sicher, dass das Kabel nicht durch bewegliche Teile im Rolladenkasten beschädigt werden kann.

ACHTUNG

Kurzschluss durch Wasser im Motor bei falscher Kabelführung.

Verlegen Sie das Kabel niemals sekrecht nach oben.
Verlegen Sie das Kabel immer in einer Schlaufe.

Durch das Verlegen des Kabels in einer Schlaufe kann das Wasser abtropfen (1.).

Schließen Sie das Motorkabel an die darauf vorgesehene Abzweig- oder Schalterdose an (2.).

Position Nr.	Adernfarbe Motorkabel Funktion
1	schwarz Drehrichtung 1
2	braun Drehrichtung 2
3	blau Neutralleiter
4	grün/gelb Erdung

Um zu kontrollieren, ob die Laufrichtung des Motors mit der Schalterposition übereinstimmt, führen Sie einen Probelauf durch.

Fahren Sie den Motor in den Tielauf.
Kontrollieren Sie, ob der Motor in Abwärtsrichtung lauft.

Wenn der Motor nicht in Abwärtsrichtung lauft, müssen Sie die Kabelbelegung ändern.

Vertauschen Sie die braune Ader des Motorkabels mit der Schwarzen Ader.
Stellen Sie sicher, dass die Laufrichtung mit der Schalterposition übereinstimmt.

Um das Gerät an einen einpoligen Rolladenschalter anzuschreiben, beachten Sie den Installationsplan auf Seite 15.

Rolladenpanzer montieren

Um den Rolladenpanzer montieren zu konnen, müssen folgende Voraussetzungen erfüllt sein:

Der Rolladenpanzer muss in der Führungsschiene liegen.
Der Rohrmotor muss ganz nach unten gefahren sein.

ACHTUNG

Beschädigung des Rohrmotors durch Bohren oder Schrauben.

Bohren oder Schrauben Sie die Wickelwelle niemals im Bereich des Rohrmotors.

Verwenden Sie ausschließlich die vorhandenen LÖcher in der Wickelwelle zum Befestigen des Rolladenpanzers.

1. Schieben Sie ca. alle 40 cm eine Befestigungsfeder (1) auf die oberste Lamelle des Rolladenpanzers (2).
2. Setzen Sie die Befestigungsfeder in die rechtekigen Locher (3) der Wickelwelle.

Wenn Sie Wickelwellen SW40 mit Außenfaz verwenden, benötigen Sie zusammen Einhängeklammern.

1. Schieben Sie ca. alle 40cm eine Einhangeklammer (1) von oben über die Wickelwelle (2).
2. Setzen Sie die Befestigungsfedern (4) in die rechteckigen LÖcher der Einhängeklammern (3).

Endpunkte einstellen

Durch die Einstellung der Endpunkte legen Sie die obere und andere Endposition für das Hoch- und Herunterfahren des Rolladens fest. Diese Einstellungen können Sie jederzeit nachträglich ändern.

①

Der Rohrmotor ist für den Kurzzeitbetrieb (vier Minuten) ausgelegt. Um Beschädigungen durch Erwärnung zu vermeiden, schaltet er sich bei Überschreiben deser Zeit oder früfigem Umschalten automatisch ab. Lassen Sie den Motor in thisem Fall ca. 20 Minuten abkühlen.

ACHTUNG

Funktionstörungen durch fehlende oder fehlerhafte Einstellung der Endpunkte.

Stellen Sie sichere, dass das Gerät nur mit korrekt eingestellt. Endpunkten verwendet wird.

Die Einstellschrauben befinden sich am Antriebskopf des Rohrmotors.

Um den unteren Endpunkt einzustellen, verwenden Sie die obere Schraube (1).
Um den oberen Endpunkt einzustellen, verwenden Sie dieunte Schraube (2).

Um den Laufweg zu verlangern, drehen Sie in Richtung PLUS.
Um den Laufweg zu verkurzen, drehen Sie in die entgegengesetzte Richtung (MINUS).
Die Drehrichtigung der Einstellschrauben kann modellabhängig varieren. Achten Sie auf die Bedruckung am Antriebskopf.

ACHTUNG

Beschädigungen des Gerätes durch Verkürzung des Rolladenpanzers auf Grund von Temperaturschwankungen.

Stellen Sie die Endpunkte so ein, dass die Stopper des Rolladenpanzers ca. 2-3 cm Spiel vor den Anschlagen haben.

Um den oberen Endpunkt einzustellen, gehen Sie wie folgt vor:

Fahren Sie den Motor in den Hochlauf.
Wenn der Motor stoppt, bevor der gewünschte Endpunkt erreicht ist, gehen Sie wie folgt vor:

Lassen Sie die Zeitschaltuhr oder den Schalter in der Position Hochlauf stehen.
Drehen Sie mit dem Einstellwerkzeug dieunte Einstellschaube vorsichtig in Richtung PLUS, bis der Motor den gewünschten Endpunkt erreicht hat.

Wenn der Motor den gewünschten Endpunkt überfällig, gehen Sie wie folgt vor:

Stoppen Sie den Motor.
Fahren Sie den Motor in den Tieflauf.
Stoppen Sie unter dem gewünschten Endpunkt.
Drehen Sie mit dem Einstellwerkzeug dieunte Einstellschraube vorsichtig in Richtung MINUS.
Um den nun eingestellen Endpunkt zu kontrollieren, fahren Sie den Motor in den Hochlauf.
Wiederholen Sie ggf. die oben aufgeführten Schritte, bis der gewünschte Endpunkt erreicht ist.

Um den unteren Endpunkt einzustellen, gehen Sie wie folgt vor:

Fahren Sie den Motor in den Tielauf.
Wenn der Motor stoppt, bevor der gewünschte Endpunkt erreicht ist, gehen Sie wie folgt vor:
> Lassen Sie die Zeitschaltuhr oder den Schalter in der Position Tieflauf stehen.

Drehen Sie mit dem Einstellwerkzeug die obere Einstellschraube vorsichtig in Richtung PLUS, bis der Motor den gewünschten Endpunkt erreicht hat.

Wenn der Motor den gewünschten Endpunkt überfährt, gehen Sie wie folgt vor:

Stoppen Sie den Motor.
> Fahren Sie den Motor in den Hochlauf.
Stoppen Sie den Motor über dem gewürschten Endpunkt.
Drehen Sie mit dem Einstellwerkzeug die obere Einstellschraube vorsichtig in Richtung MINUS.
Um den nun eingestellen Endpunkt zu kontrollieren, fahren Sie den Motor in den Tieflauf.
Wiederholen Sie ggf. die oben aufgeführten Schritte, bis der gewünschte Endpunkt erreicht ist.

Um die Einstellungen der Endpunkte zu verändern, gehen Sie wie folgt vor:

Fahren Sie den Rolladen etwas in die Mittelstellung.

Stellen Sie die Endpunkte wie oben beschrieben ein.

Störungen beheben

Totalausfall beheben

GEFAHR

Tölicher Stromschlag durch Kontakt mit spannungsführenden Bauteilen.

Führn Sie keine Reparaturen am Gerät aus.
Offnen Sie das Gerät niemals.
Wenden Sie sich an den super rollo-Kundenservice, wenn das Gerät defekt ist.

Die Ursache für einen Totalausfall ist möglicherweise ein defekter Motor. Ein defekter Motor kann folgende Ursachen haben:

Der Motor wurde durch einen Fehler in der Mechanik stark überlastet.
Der Rolladen wurde durch Vereisung blockiert und der Motor überlastet.

Wenn der Rohrmotor defekt ist, müssen Sie das Gerät demontieren und vom super rollo-Kundenservice reparieren lessen. Gehen Sie hierbei wie folgt vor:

Demontieren Sie das Gerät gemäß den Anweisungen im Kapitel Gerät demontieren ab Seite 14.
Lassen Sie das Gerät vom superrolio-Kundenservice prufen.

Störungsmerkmale und Abhilfe

Merkmal Mögliche Ursache Abhilfe
Der Motor lauft nicht (Totalausfall).	Die Netzspannung fehl.	Stellen Sie sicher, dass die Versorgungsspannung (230 V) zur Verfügung steht.Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.Informationen hierzu finden Sie im Abschnitt Gerät anschließen ab Seite 9.Lassen Sie Arbeiten an der Spanningsversorgung nur von einer qualifizierten, ausgebildeten Elektro-Fachkraft ausführten.
	Störungen in der Gerätefunktion Stellen Sie sichere.	dass das Gerät vom Stromnetz getrenntist.Bauen Sie das Gerät ausInformationen hierzu finden Sie im Kapitel Gerät demontieren ab Seite 14.
	Motorüberlastung durch schwergängigenRolladen aufgrund von verschobenen Lamellen.	Stellen Sie sicher, dass das Gerät vom Stromnetz getrenntist.Stellen Sie sicher, dass die Lamellen waagerecht sind.Stellen Sie die Stromzufahr her.Fahren Sie den Rolladen auf und ab.Schmieren Sie schwergängige Stellen mit Gleichwachs ein.
	Motorüberlastung durch schwergängigenRolladen aufgrund von Vereisung.	Beseitigen Sie die Vereisungen.
Merkmal Mögliche Ursache Abhilie
Der Motor lauft nicht (Totalausfall). Die maximale	Betriebsdauer (vier Minuten) ist übersritten.	Lassen Sie das Gerät ca. 20 Minuten abkühlen.Stellen Sie sicher, dass das Gerät fachgerecht bedient wird.Stellen Sie sicher, dass die Endpunkte richtig eingestellt sind.Stellen Sie sicher, dass der Rolladen leichtgangig lauft.
	Die Anschlüsse sind nicht richtig ausgeführct.	Stellen Sie sicher, dass das Gerät richtig angeschlossen ist.Informationen zum Anschlieben des Gerätes finden Sie im Abschnitt Gerät anschließen ab Seite 9.Lassen Sie Arbeiten an der Spanningsversorgung nur von einer qualifizierten, ausgebildeten Elektro-Fachkraft ausführten.
Das Gerät stoppt nicht.	Der Adapter ist vom Limitring gerutscht.	Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.Bauen Sie das Gerät aus.Informationen zum Ausbau des Gerätes finden Sie im Kapitel Gerät demontieren ab Seite 14.Stellen Sie sicher, dass der Adapter mit der Nut über der Feder bündig am Antriebskopf sitszt.Bauen Sie das Gerät in umgekehrter Reihenfolge wieder ein.
	Die Walzenkapsel ist nicht richtig mit der Wickelwelle verbunden.	Fahren Sie den Rolladen ganz nach unten.Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.Nehmen Sie den Rolladen von der Wickelwelle ab.Stellen Sie sicher, dass die Walzenkapsel fest an der Wickelwelle verschraubt ist.
	Die Wickelwelle ist zu kurz. Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.Bauen Sie das Gerät aus.Informationen zum Ausbau des Gerätes finden Sie im Kapitel Gerät demontieren ab Seite 14.Montieren Sie eine neue Wickelwelle.Informationen zum Zusammenhang und Einbau der Wickelwelle finden Sie ab dem Abschnitt Wickelwelle zusammen ab Seite 7.Bauen Sie das Gerät in umgekehrter Reihenfolge wieder ein.
Der Rolladen fahrtnach der Montage nicht gaz hoch.	Die Einstellung des oberen Endpunktes,stimm nicht.	Stellen Sie den oberen Endpunkt ein.Informationen hierzu finden Sie im Abschnitt Endpunkte einstellen ab Seite10.
Merkmal Mögliche Ursache Abhilfe
Der Rolladen blockiert beim Hoch- oder Herabfahren.	Die Lamellen des Rolladens haben sich verschoben.	Stellen Sie sicher, dass alle Lamellen waagerecht sind.Schmieren Sie schwergängige Stellen mit Gleitwachs ein.Um den Rolladen frei zuziehen, schalten Sie den Antrieb kurz in die Gegenrichtung ein.
	Der Rolladen schleift im Rolladenkasten durch fehlende Andruckrollen am Fensterrahmen.	Öffnen Sie den Rolladenkasten.Montieren Sie die Andruckrollen.
	Der Rolladen ist schief aufgewickelt, da das Gerät nicht waagerecht eingebaut ist.	Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.Bauen Sie das Gerät aus.Informationen zum Ausbau des Gerätes finden Sie im Kapitel Gerät demontieren ab Seite 14.Bauen Sie das Gerät waagerecht wieder ein.Informationen hierzu finden Sie ab dem Abschnitt Lager montieren ab Seite 6.
	Dämmaterial hat sich im Rolladenkasten gelöst und blockiert den Rolladen.	Öffnen Sie den Rolladenkasten.Entfernen Sie das Dämmaterial.Für eine fachgerechte Dämming des Rolladenkastens wenden Sie sich an den Hersteller.
	Der Rolladen ist zu leicht. Stellen Sie sicher, dass alle Lamellen waagerecht sind.Beschweren Sie den Rolladen z. B. mit einem passenden Flacheisen.Schieben Sie das Flacheisen in die unterste Lamelle.Um den Rolladen frei zuziehen, schalten Sie den Antrieb kurz in die Gegenrichtung ein.
Die Drehrichtigung ist falsch.	Das Gerät ist nicht richtig angeschlossen.	Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.Tauschen Sie die braune und die schwarze Ader.Informationen zum Ändern der Kabelbelegung finden Sie im Abschnitt Gerät anschließen ab Seite 9.Lassen Sie Arbeiten an der Spannungsversorgung nur von einer qualifizierten, ausgebildeten Elektro-Fachkraft ausführren.

Gerät demontieren

Um den Rohrmotor auszubauen, gehen Sie wie folgt vor:

> Fahren Sie den Motor in den Tielauf, bis der Rolladen nicht mehr an den Federn hangt und diese leicht von der Wickelwelle zu losen sind.

GEFAHR

Tödlicher Stromschlag durch Berühren von spannungsführenden Bauteilen.

Führn Sie keine Anschlussarbeiten am Gerät durch, wenn es an der Stromversorgung angeschlossen ist.
Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist.

Trennen Sie das Kabel von der Abzweig- oder Schalterdose.
Losen Sie die Befestigungsfedern von der Wickelwelle.

Ziehen Sie den Splint aus dem Sicherungsloch im Achssift des Antriebslagers.
Lösen Sie die Schrauben, mit der Walzenkapsel und Wickelwelle miteinander verschraubt sind.
Schieber Ben Sie die Walzenkapsel bis zum Anschlag in die Wickelwelle.
Ziehen Sie das Gerät aus den Lager.
Ziehen Sie den Rohrmotor aus der Wickelwelle.

Gerä entsorgen

Die umweltgerechte Entsorgung von Betriebsmitteln, Elektronik-Baugruppen, wieder verwertbaren Werkstoffen und weiteren Gerätebestandteilen wird durch nationale und regionale Gesetze geregelt.

Wenden Sie sich an die zuständige lokale Behörde, um genaue Informationen zur Entsorgung zu erhalten.

Entsorgen Sie das Gerät nach den gesetzlichen Bestimmungen über einen Entsorgungsfachbetrieb.
Entsorgen Sie Elektronikbauteile nach den gesetzlichen Bestimmungen gemäß ElektroG.

Technische Daten

	superrollo RM10MS	superrollo RM10MM	superrollo RM20MM	superrollo RM30MM
Drehmoment (Nm) 10 10 20 30
Drehzahl (U/min) 17 15 15 15
Spannung (V) / Freqenz (Hz) 230/50 230/50 230/50 230/50
Leistung (W) 121 112 145 191
Strom-Aufnahme (A) 0,53 0,49	0,64 0,83
Schutzart IP	44 44 44 44
Maximale Betriebsdauer (min)	4	4	4	4
Kabellänge (m)	2,0	2,0	2,0	2,0
Gesamtlänge (mm)	480 500 500 560
Wellentyp	SW40	SW60	SW60	SW60
Zubehör, inklusive	Adapter, Mitnehmer, Antriebslager, Sicherungsclip, Einstellwerkzeug	Adapter, Mitnehmer, Antriebslager, Sicherungsclip, Einstellwerkzeug	Adapter, Mitnehmer, Antriebslager, Sicherungsclip, Einstellwerkzeug	Adapter, Mitnehmer, Antriebslager, Sicherungsclip, Einstellwerkzeug
Endschanterbereich (U)	30 22 22 22

Installationsplan fur einpoligen Rolladenschalter

Der folgende Installationsplan gilt für den Einbau des Antriebskopfes auf der rechten Seite.

Zubehör

für Rohrmotor	Articlel Artikel-Nr.
RM10MS Roll	adenantrrieb Zubehör-Set für SW40, bestehend aus:■ 1 Kugellager■ 1 Gegenlager■ 1 Walzenkapsel■ 3 Befestigungsfedern	SR50450
RM10MM	Rolladenantrrieb Zubehör-Set für SW60, bestehend aus:	SR50560
RM20MM	■ 1 Kugellager
RM30MM	■ 1 Gegenlager
	■ 1 Walzenkapsel
	■ 4 Befestigungsfedern

Garantiebedingungen

superrollo Hausautomatisierung GmbH gibt 5 Jahre Garantie für Neugeräte, die entsprechend dieser Anleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktsfehler, Materialfehler und Fabrikationsfehler.

Ausgenommen von der Garantie sind:

Fehlerhafter Einbau oder Installation
Nichtbeachtung dieser Anleitung
Unsachgemäß Bedienung oder Beanspruchung
AuBere Einwirkungen wie Stöbe, Schläge oder Witterung
- Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
Verwendung ungeigneter Zubehörteile
Schaden durch unzulässige Überspannungen (z. B. Blitzeinschlag)
Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen.

Innerhalb der Garantiezeit auftretende Mängel beseitigt super rollo kosten los entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Veränderung der ursprünglichen Garantiezeit ein.

EG-Konformitätserklarung

CE-Kennzeichen und Konformität

Die Rohrmotoren 10 Nm und 20 Nm erfüllen die Anforderungen der Niederspannungsrichtlinie 2006/95/EWG, der EMV-Richtlinie 2004/108 EWG sowie aller geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Technische gegevens 66

Toebehoren . Fehler! Textmarke nicht definiert.

Garantievoorwaarden .Fehler! Textmarke nicht definiert.

EG-verklaring van overeenstemming. .Fehler! Textmarke nicht definiert.

Adres fabrikant . Fehler! Textmarke nicht definiert.

Overzicht

superrollo Hausautomatisierung GmbH

Buschkamp 7

www.superrollo-online.de

E-Mail: [e-mail]

Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
