BEDIENUNGSANLEITUNG FKS 2200 E3 FLORABEST

ELEKTRO-KETTENSÄGE FKS 2200 E3

DE AT CH

ELEKTRO-KETTENSÄGE

Originalbetriebsanleitung

IT CH

SEGA ELETTRICA

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

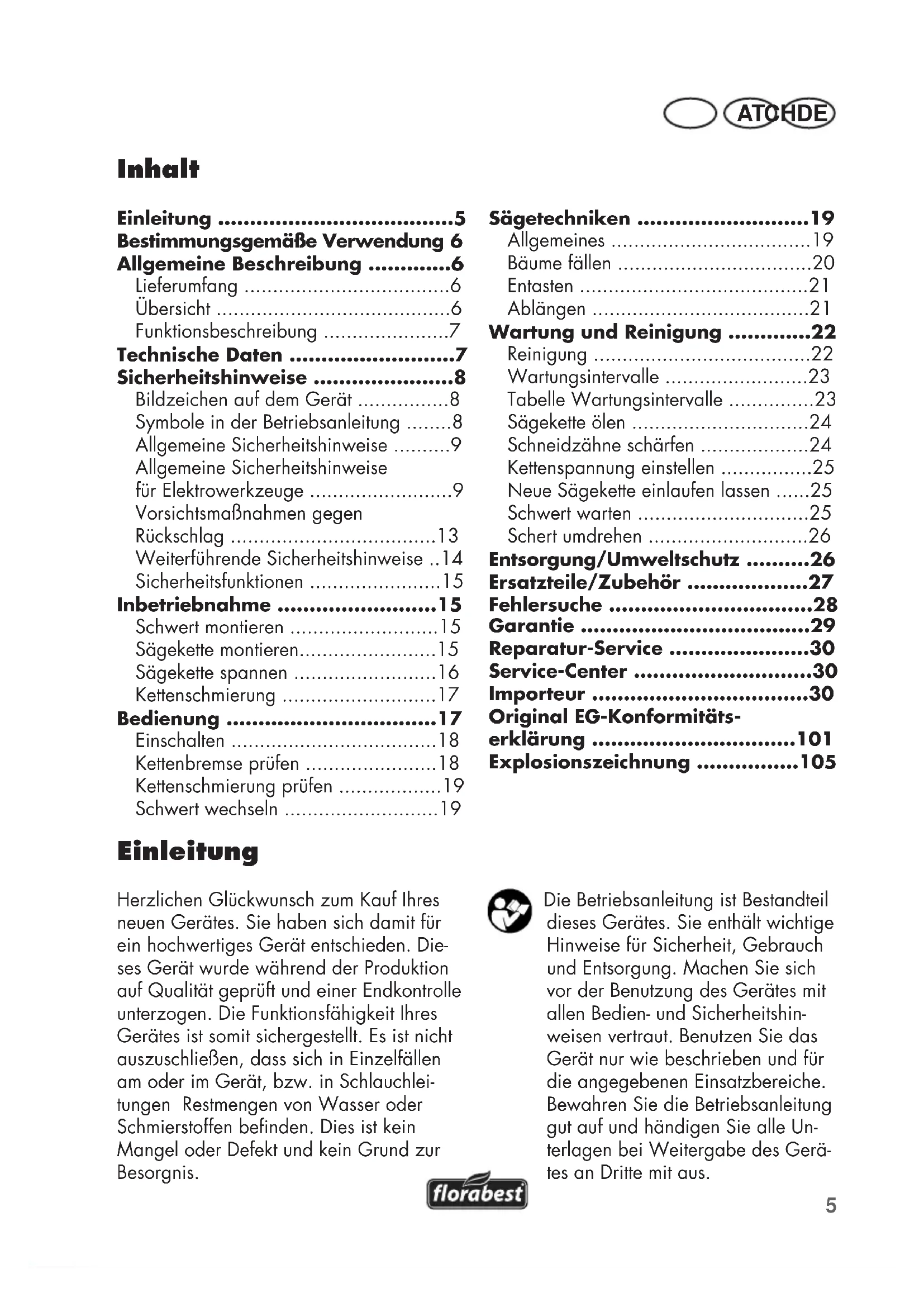

DE/AT/CH OriginalbetriebsanleitungSeite 5

Bestimmungsgemäß Verwendung 6

Allgemeine Beschreibung 6

Lieferumfang 6
Ubersicht 6
Funktionsbeschreibung 7

Technische Daten 7

Sicherheitshinweise 8

Bildzeichen auf dem Gerät 8
Symbole in der Betriebsanleitung 8
Allgemeine Sicherheitschinweise 9
Allgemeine Sicherheitshinweise für Elektrowerkzeuge 9
Vorsichtsmaßnahmen gegen Rückschlag 13
Weiterfuhrende Sicherheitschinweise ..14
Sicherheitsfunktionen 15

Inbetriebnahme 15

Schwert montieren 15
Sagekette montieren. 15
Sagekette spannen 16
Kettenschmierung 17

Bedienung 17

Einschalten 18
Kettenbremse prufen 18
Kettenschmierung prufen 19
Schwert wechseln 19

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschlieben, dass sich in Einzelfallen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Sagetechniken 19

Allgemeines 19
Bäume fallen 20
Entasten 21
Ablangen 21

Wartung und Reinigung 22

Reinigung 22
Wartungsintervalle 23
Tabelle Wartungsintervalle 23
Sägekette ölen 24
Schneidzahne scharfen 24
Kettenspannung einstellen 25
Neue Sogekette einlaufen lessen ....25
Schwert warten 25
Schert umdrehen 26

Entsorgung/Umweltschutz 26

Ersatzteile/Zubehör 27

Fehlersuche 28

Garantie 29

Reparatur-Service 30

Service-Center 30

Importeur 30

Original EG-Konformitäserklarung 101

Explosionszeichnung 105

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgeme Verwendung

Die Elektrokettensäge ist nur zum Sagen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen.

Die Elektrokettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre)dürfen die Elektrokettensäge nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

These Elektrokettensäge ist nur durch eine Person und nur zum Sagen von Holz zu benutzen. Die Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden. Vor Gebrauch der Kettensäge muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Mit der Kettensägearfur holz gesagt werden. Materialien wie bspw. Kunststoff, Stein, Metall oder Holz, welches Fremdkörper enthalt (bspw. Nagel oder Schrauben), dürfen nicht bearbeitet werden!

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

-Elektrokettensage
-Schwert (Führungsschiene)
- Sägekette
- Schwertschutzköcher
- 180 ml Bio-Sägekettenöl
-Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Hinterer Griff

2 Öltankappe

3 Kettenbremshebel/ vorderer Handschutz

4 Schwert (Führungsschiene)

5 Sagekette

6 Umlenkstern

7 Krallenanschlag

8 Vorderer Griff

9 Elektromotor

10 Ein-/Ausschalter

11 Einschaltspere
12 Kettenfangbolzen
13 Kettenspanning
14 Befestigungsschraube für Kettenradabdeckung
15 Kettenradabdeckung
16 Hinterer Handschutz
17 Zugentlastung
18 Netzstecker
19 Schwertschutzkocher
20 Öflasche

C 21 obere Ölstandsanzeige

22 untere Olstandsanzeige

23 Schienenbolzen 24 Spannschnecke

G 25 Kettenritzel 26 Nase

J 27 Oldurchlass

28 Fixierungsschraube 29 Spannschneckenbolzen

Funktionsbeschreibung

Die Elektrokettengäge besitzt als Antrieb einen Elektromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt.

Das Gerät ist mit einem Kettenschnellspannsystem und einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist die Elektrokettenssäge mit verschiedene Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Elektrokettensäge FKS 2200 E3

Nenneingangsspannung ...230 V~, 50 Hz
Leistungsaufnahme 2200 W

Schutzklasse Ⅱ

Kettengeschwindigkeit 13,6 m/s

Gewicht (ohne Schwert und Kette) .. 4,7 kg

Gewicht (mit Schwert und Kette) .... 5,9 kg

Tankinhalt 270 ml

Kette Oregon 91P057X

verchromter Schneidzahn
rückschlagarm

Schwert .......Oregon 16" DOUBLE-GUARD

160SDEA041-112364

Kettenabstand 10 mm

Kettenstarke 1,3 mm
Zahnung des Kettenrades

Schwertlange 460 mm

Schnittlange 395 mm

Schalldruckpegel

Schalleistungspegel (LwA)

gemessen.....108,0dB(A); K_WA = 3,0 dB

garantiert 112,0 dB(A)

Vibration (q_n) ....6,97 m/s; K=1,50 m/s2

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können darauf nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen berufen (hierbei

DEATCH

sind alle Anteile des Betriebszyklus zu berücksichtigigen, beispiesweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Eine Elektrokettensäge ist ein gefährliches Gerät, das bei falscher oder nachlüssiger Benutzung ernsthafte oder)sagar tõdliche Verletzungen verursachen kann. Beachten Sie daher zu ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und Fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bildzeichen auf dem Gerät

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Elektrokettensäge und halten Sie sich Funktion, Wirkungsweise und Sägetechniken von einem Fachmann erklärern.

Lesen und beachten Sie die zur Maschine gehörende Betriebsanleitung!

Tragen Sie persönliche Schutzausrüstung. Gehör- und Augenschutz tragien!

Verwenden Sie die Kettensäge immer mit beiden Handen.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Elektrogeräte gehoren nicht in den Hausmüll.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Achtung! Ziehen Sie bei Beschädigung oder Durchschnitten des Netz-kabels(sofort den Netzstecker aus der Steckdose.

Garantieter Schalleistungspegel

460 mm Schwertlange

Schutzklasse II

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist. Lösen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorderen Griff schieren.

Symbole in der Betriebsanleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens ist die Gefahr erlautert) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläuter) mit Angaben zur Verhütung von Schäden.

i Hinweiszeichen mit Informationen zum betteren Umgang mit dem Gerat.

Allgemeine Sicherheitshinweise

! Bevor Sie mit der Elektrokettensage arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Elektrokettensage (Ablängen von Rundholz auf einem Sagebock) und halten Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklärern.

Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfällen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten: Es besteht die Gefahr von Verletzungen.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

! WARMUNG! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitschinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
• Arbeitsen Sie mit der Elektrokettenäge nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung der Elektrokettensäge fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker der Elektro-kettengäge muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeberdeten Elektrowerkzeug. Unveränderte Stecker und passende Steckdosen verrin-gern das Risiko eines elektrischen Schlages.

DEATCH

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie die Elektrokettensäge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorerichtigete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

• Wir empfehlen, wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter (z.B. autorisierte Fachwerkstatt, Kundendienst usw.) auszufahren.

• Legen Sie die Anschlussleitung so, dass sie während des Sagens nicht von Åsten oder Ähnlichem erfasst wird.

• Zweckentfremden Sie das Kabel nicht, um die Elektrokettensage zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit der Elektrokettensäge im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb der Elektrokettenäge in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

• Verwenden Sie nur zugelassene Netzkabel der Bauart H05RN-F, die hochstens 75m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schaden.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

• Seien Sie aufmerksam, achten Sie daraufuf, was Sie fun, und gehen Sie mit Vernunft an die Arbeit mit der Elektrokettensäge. Benutzen Sie die Elektrokettensäge nicht, wenn Sie mude sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch der Elektrokettensage kann zu ernsthaften Verletzungen führen.
• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeab

sichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschalt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevorsie die Elektrokettensage einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie die Elektrokettensäge in unerwarteten Situationen better kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

• Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektron magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder

passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Verwendung und Behandlung der Elektrokettensäge:

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku bevor Sie Geräteinstellungen vornehmen, Zube-horteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie die unbenutzte Elektrokettensäge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie die Elektrokettengäme mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen,

ob Teile gebrochen oder so beschädigt sind, dass die Funktion der Elektrokettengasse beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie die Elektrokettensäge, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch der Elektrokettensäge für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
• Bei Sägerarbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsagens" die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu losen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Kettensäge abwarten, bevor man die Kettensäge Dort halten. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.
  Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfernen.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fach

personal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch unser Service-Center repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist.

Sicherheitshinweise für Kettensagen:

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeits-haltung erhöht das Risiko von Verletzun-gen undarf nicht angewendet werden.
• Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da die Sägekette in Berührung mit verborgenen Stromleitungen oder dem Netzkabel des Gerätes kommt kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Tragen Sie Schutzbrille und Gehorschutz. Weitere Schutzaus

rüstung für Kopf, Höhe, Beine und Fuß ist vorgeschrieben.

Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.

• Arbeitsen Sie mit der Kettensägenicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.

• Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zuckfederal. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreiben.

• Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dinne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von ihrem Körper abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringgert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

• Befolgen Sie die Anweisungen für die Schmierung, die Ketten

spannung und das Wechseln von Zubehor. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Ruckschlagrisiko erhöhen.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Nur Holz sagen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plastik, Mauerwerk oder Baumanlien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäß Arbeiten kann zu gefährlichen Situationen führen.

Vorsichtsmaßnahmen gegen Rückschlag

Achtung Ruckschlag! Achten Sie beim Arbeiten auf Ruckschlag der Maschine. Es besteht Verletzungsgefahr. Sie vermeiden Ruckschlagedurch Vorsicht und richtige Sagetechnik.

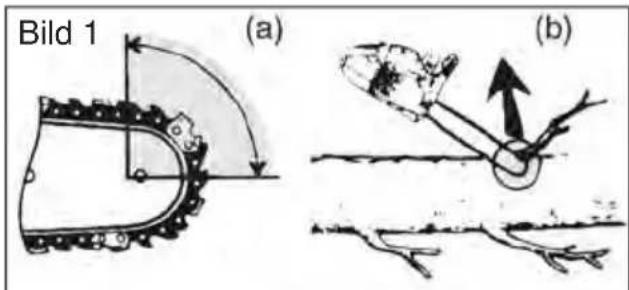

Ruckschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).
- Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion

DEATCH

fuhren, bei der die Führungsschiene nach offen und in Richtung der Bedienperson geschlagen wird (s. Bild 1/Abb. a).

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zusammen.
Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

• Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettengäge in unerwarteten Situationen möglich.

• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten konnen zum Reifen der Kette und/oder zu Rückschlag führen.

• Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Weiterfuhrende Sicherheitshinweise

• Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorerichtete Anschlussleitung ersetzt werden, die über die Kundenstorganisation erhalten ist.
• Wir empfehlen, wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter (z.B. autorisierte Fachwerkstatt, Kundendienst usw.) auszufahren.
• Legen Sie die Anschlussleitung so, dass sie während des Sagens nicht von Åsten oder Ähnlichem erfasst wird.
  Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30mA oder weniger.
• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung. Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch unser Service-Center repariert oder ausgewechselt werden, sowie nicht anders in der Betriebsanleitung angegeben ist.

Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz (16)

schütz die Hand vor Asten und Zweigen und bei abspringender Kette.

3 Kettenbremshebel/ vorderer Handschutz

Sicherheitseinrichtung, die die Sagekette bei einem Ruckschlag sofort stoppt; Hebel kann auch manuell betatigt werden; schutz die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.

Die Sägekette lauft nicht, wenn die Kettenbremse eingerastet ist.

5 Sägekette mit geringem Rückschlag

hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen, Ruckschlage abzufangen.

7 Krallenanschlag

verständt die Stabilität, wenn vertikale Schnitte ausgeführten werden und erleichtert das Sagen.

9 Elektromotor

ist aus Sicherheitsgründen doppeltsoliert.

10 Ein-/Ausschalter mit Ketten-Sofort-Stopp

Bei Loslassen des Ein/Ausschalters schaltet das Gerät(sofort ab.

11 Einsatzperre

Zum Einsatz des Gerätes muss die Einschalsperre entriegelt werden.

12 Kettenfangbolzen

vermindert die Gefahr von Verletzungen, wenn die Kette reibt oder abspringt.

Inbetriebnahme

Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Elektrokettensäge den Netzstecker.

Es besteht Verletzungsgefahr!

Bevor Sie die Elektrokettengänge in Betrieb führen, müssen Sie Schwert, Kette und Kettenabdeckung montieren, die Kette justieren, Kettenöl eingullen, die Funktion der Kettenbremse prufen und die Öl-Automatik prufen.

Schwert montieren

1. Stellen Sie das Gerät auf eine flache Oberfläche.

2. Drehen Sie die Befestigungsschraube (14) gegen denUhrzeigersinn um dieKettenradabdeckung (15) zu entfernen.

3. Setzen Sie das Schwert (4) auf den Schienenbolzen (23), so dass die Spannschnecke (24) nach außen zeigt.

Sägekette montieren

1. Breiten Sie die Sägekette (5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeugersinn ausgerichtet sind.

2. Entspannen Sie die Spannschnecke (24) gegen den Uhrzeigersinn.

3. Legen Sie die Sägekette (5) in die Schwertnut ein. Halten Sie das Schwert (4) zur Montage

in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (25) führen zu konnen. Es ist normal, wenn die Sägekette (5) durchhängt.

1. Spannen Sie die Sägekette (5) vor, indem Sie die Spannschnecke (24) im Uhrzeigersinn drehen.
2. Setzen Sie die Kettenradabdeckung (15) auf. Dabei muss zuerst die Nase (26) an der Abdeckung (15) in die davon vorgesehene Kerbung am Geräteingesetzt werden. Ziehen Sie die Befestigungsschraube (14) nur weniger, da die Kette noch gespannt werden muss.

Vorsicht! Elektrokettengasse kann nachhalten.

Bitte beachten Sie, dass die Elektrokettensäge nach Gebrauch nacholt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jeder Elektrokettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnteriotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte saubern Sie das Gehäuse mit einem Lappen.

Vor dem Wechsel der Kette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablagerungen die Kette aus der Schiene springen kann. Die Ablagerungen konnen auch das Kettenöl aufsagen. Die Folge ware, dass das Kettenöl nicht oder nur zu einem geringen

Teil an die Schienenunterseite gelangt und die Schmierung verringert wird.

Sägekette spannen

Das regelmäßige Spannen der Kette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleib und Kettenschäden. Wir empfehlen dem Benutzer vor Arbeitsbeginn und in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollieren und falls nötig zu korrigieren.

Beim Arbeiten mit der Säge erwartt sich die Kette und weltet sich dadurch etwas. Mit thisem „Nachlängen" ist entsprechers bei neuen Ketten zu rechnen.

Die Kette nicht in heißtem Zustand Nachspannen oder Wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schaden an der Führungsschiene oder dem Motor führen, da die Kette nun zu straff an dem Schwert anliegt.

Kettenspannung und Kettenschmierung beeinflussen in erheblichem Maß die Lebensdauer der Kette.

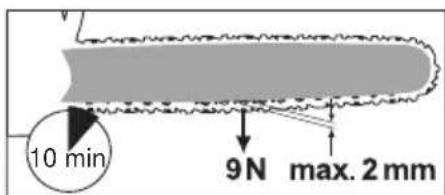

Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuften Hand ganz herumziehen lasst. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

1. Vergewissern Sie sich, dass die Kettenbremse gelöst ist, d.h. der Kettenbremshebel (3) gegen den vorderen Griff (8) gedrückt ist.

2. Losen Sie die Befestigungsschraube (14).

3. Zum Spannen der Elektrokettensäge drehen Sie den Kettenspannring (13) im Uhrzeigersinn.

Zum Lockern der Spannung d Sie den Kettenspannring (13) gegen den Uhrzeigersinn.

1. Ziehen Sie die Befestigungsschraube (14) wieder an.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Kette dürfen nie ohne Öl sein. Betreiben Sie die Elektro-kettensäge mit zu weniger Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Kettechneller stumpf wird. Zu weniger Öl erkennen Sie an Rauchentwicklung oder Verfürbung des Schwertes.

Sobald der Motor lauft, flieBt das Öl zum Schwert (4).

Kettenöl einfllen:

• Prufen Sie regelmäßig die Ölstandsanzeigen (siehe Nr. 21/22) und fullen Sie bei Erreichen der „Minimummarke" ("MIN" an der unteren Ölstandsanzeige) Öl nach. Der Öltankfasst 270 ml Öl.

• Verwenden Sie Bio-Ol, das Zusätze zur Her absetzung von Reibung und Abnutzung enthalt. Sie konnen es über unser Service-Center bestellen.

• Wenn Grizzly Bio Öl nicht zur Verfügung stehen, verwenden Sie Kettenschmieröl mit geringem Anteil an Haftzusätzen.

• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6-8 Wochen).

1. Schrauben Sie die Öltankkappe (2) ab und füllen Sie das Kettenöl in den Tank.

Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankkappe (2) wieder.

Schalten Sie immer das Gerät ab und{lassen Sie den Motor abkühlen,bevor Sie Kettenöl einfullen.Durch Überlaufenvon Ölbesteht Brandgefahr.

Bedienung

Schalten Sie die Elektrokettensäge erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind. Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über einstimmt. Achten Sie beim Starten auf einen sicheren Stand. Vergewissern Sie sich vor dem Starten, dass die Elektrokettensäge keine Gegenstände berührt.

Achtung! Die Elektrokettensäge kann nachölen, siehe Inbetriebnahme.

Einschalten

1. Überprüfen Sie vor dem Starten, ob sich genugend Kettenöl im Tank befindet und fullen Sie ggf. Kettenöl nach (s. Kapitel „Kettenöl einfellen").

2. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hangen Sie diese in die Zugentlastung (17) am hinteren Griff (1) ein.

3. SchlieBen Sie das Gerät an die Netzspannung an.
4. Losen Sie die Kettenbremse, in dem Sie den Kettenbremshebel/ vorderen Handschutz (3) gegen den vorderen Griff (8)ziehen.
5. Halten Sie die Elektrokettensäge mit beiden Handen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (8). Daumen und Finger müssen die Handgriffe fest umschlieben.
6. Zum Einsatzalten betätigen Sie mit dem rechten Daumen die Einsatzpersre (11) und drücken dann den Ein-/Ausschalter (10), die Elektrokettensage lauft mit hochster Geschwindigkeit. Lassen Sie die Einsatzpersre (11) wieder los.
7. Die Motorsäge schaltet ab, wenn Sie den Ein-/Ausschalter (10) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.

Kettenbremse prüfen

Die Sägekette lauft nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie die Elektrokettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.

2. SchlieBen Sie das Gerat an die Netzspannung an.

3. Losen Sie die Kettenbremse, in dem Sie den Kettenbremshebel/ vorderen Handschutz (3) gegen den vorderen Griff (8)ziehen.

4. Halten Sie die Elektrokettensäge mit beiden Handen gut fest, mit der rechten Hand am hinteren (A1) und mit der linken Hand am vorderen (8) Griff. Daumen und Finger müssen die Handgriffe fest umschlieben.

5. Schalten Sie die Elektro-kettengäge ein.

6. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (3). Schieben Sie hierzu den Kettenbremshebel/vorderen Handschutz (3) vom vorderen Griff (8) weg. Die Sägekette sollte abrupt stoppen.

7. Wenn die Kettenbremse richtig Funktioniert,lassen Sie den Ein-/Ausschalter los und loseen Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig Funktioniert,ürfen Sie die Elektrokettensägenicht verwenden. Es besteht Verletzungsgefahr durch die nachlaufende Sägekette. Lassen Sie die Elektrokettensäge von unserem Kundendienst reparieren.

Kettenschmierung prufen

Prufen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Kettenschmierung.

• Schalten Sie die Elektrokettensäge ein und halten Sie sie über einen hellen Grund. Die Elektrokettensäge darf den Boden nicht berühren.

Wenn sich eine Ölspur zeigt, arbeitet die Elektrokettensäge einwandfrei.

Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Oldurchlass oder halten Sie die Elektrokettengäge von unserem Kundendienst reparieren.

Reinigen Sie den Oldurchlass (27), um ein störungsfreies, automatisches Olen der Sagekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Oldurchlass auszuwischen.

Schwert wechseln

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker A 18)

2. Stellen Sie das Gerät auf eine flache Oberfläche.

3. Drehen Sie die Befestigungsschraube (14) gegen den Uhrzeigersinn und loseN Sie gleichermaBen den Kettenspannring (A 13), um die Kettenspannung zu lockern und die Kettenradabdeckung (15) zu entfern.

4. Nehmen Sie das Schwert (4) und die Sägekette (A5) ab. Halten Sie das Schwert (4) zur Demontage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (A5) leichter vom Kettenritzel (G25) abnehmer zu konnen.

5. Zur Montage setzen Sie das Schwert (4) auf den Schienenbolzen (23), so dass die Spannschnecke (24) nach außen zeigt.

Sagetechniken

Allgemeines

• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sagen.
  Die Sägekette darf während des Durchsagens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.
• Achten Sie daraufuf, dass die Sägekette nicht im Sageschnitt festklemmt. Der Baumstammarf nicht brechen oder absplittern.
• Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitschinweise).

Wenn die Sägekette festklemmt, versuchen Sie nicht, die Elektrokettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektrokettensäge freizubekommen.

Bäume fällen

Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sicher mit der Elektrokettensage umgeben konnen. Benutzen Sie die Elektrokettensage auf keinen Fall, wenn Sie sich unsicher fühlen.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Höhe des Arbeitsbereichs aufhalten. Der Sicherheitsstand zwischen dem zu fällenden Baum und dem nachstliegenden Arbeitsplatz muss 2 1/2 Baumlangen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Höhe des gefällten Baumes safer bewegen konnen, um den Baum leicht ablängen und entasten zu konnen. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfüngt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung und Anzahl der Äste abhängig ist.
  Stehen Sie bei abschüssigem Gelände oberhalb des zu fällenden Baumes.
• Kleine Bäume mit einem Durchmesser von 15-18 cm konnen gewöhnlich mit einem Schnitt abgesagt werden.
• Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnittte und ein Fällschnitt angesetzt werden (siehe unter).

Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen können.

Klappen Sie direkt nach Beenden des Sägevorgangs den Gehörschutz hoch, damit Sie TONE und Warnsignale horen können.

1. Entasten:

Entfernen Sie nach unter hangende Aste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals hoher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) solle etwa um 45^ versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen. Machen Sie nun einen schrägen Sageschnitt mit einem Schnittwinkel von ungebahr 45^ von oben, der exakt auf den unteren Sageschnitt trifft.

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B):

Führer Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mitziehender Sägekette sagen. Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnits verlaufen.

Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesagte Teil des Stammes wird als Brechmaß bezeichnet.

1. Schieben Sie einen Fällkeil oder ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies gestattet, um ein Festklemen des Schwertes zu verhindern.

1. Wenn der Stammdurchmesser bisher ist als die Länge des Schwertes, machen Sie zwei Schnitte.

2. Nach Ausführren des Fällschnits fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens.

Sobald der Baum zu fallen beginnt,ziehen Sie die Elektrokettensage aus dem Schnitt Heraus, stoppen den Motor, legendie Elektrokettensage ab und verlassen den Arbeitsplatz uber den Rückzugsweg.

Entasten

Entasten ist die Bezeichnung für das Entfernen von Åsten und Zweigen von einem gefällten Baum.

Viele Unfälle geschehen beim Entasten. Sagen Sie nie Åste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Åste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Unter Spannung stehende Åste müssen von unter nach oben gesagt werden, um ein Festklemmen der Elektroketten\sage zu verhindern.
• Beim Absagen von dickeren Åsten verwenden Sie dieselbe Technik wie beim Ablängen.
• Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektrokettensäge. Nach Möglichkeit ruht das Gewicht der Elektrokettensäge auf dem Stamm.
  Wechseln Sie den Standort, um Aste jenseits des Stammes abzusagen.
• Verzweigte Aste werden einzeln abge-längt.

Ablängen

Ablängen ist das Sagen von gefällten Baumstammen in keine Abschnittte.

• Achten Sie daraufuf, dass die Sägekette beim Sägen den Erdboden nicht berührt.
• Achten Sie aufGNU Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes.

1. Stamm liegt am Boden:

Sagen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnitures daraufuf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sagen Sieihn zu 2/3 durch. Dann drehen Sie den Stamm um und sagen den Rest des Stammes von oben durch.

1. Stamm ist an einem Ende abgestützt: Sagen Sie zuerst von unter nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sagen Sie dann von oben nach Unternehmen (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

M 3. Stamm ist an beiden Enden abgestutzt: Sagen Sie zuerst von oben nach unter (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sagen Sie dann von unter nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

N 4. Sagen auf einem Sägebock: Halten Sie die Elektrokettense mit beiden Händen fest und führen Sie die Maschine während des Sagens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährung darstellt. Achten Sie auf ihre Fuß. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Wartung und Reinigung

Fuhren Sie Wartungs- und Reinigungsrarbeiten grundsätzlich bei ausgeschalteten Motor und gezogenem Netzstecker durch. Verletzungsgefahr! Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserer Fachwerkstatt durchführten. Benutzen Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlangern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegeben falls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüssigkeiten. Ölen Sie die Kette nach der Reinigung mit Kettenöl möglich ein.
• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (15), um auch an dieser Stelle reinigen zu konnen.

• Reinigen Sie das Schwert (Führungs-schiene) (4).

• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

• Reinigen Sie den Oldurchlass (27), um ein störungsfreies, automatisches Olen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Oldurchlass auszuwischen.

Wartungsintervalle

Führer Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung ihrer Elektrokettensäge wird die Lebensdauer der Elektrokettensäge verlangert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Maschinenteil Aktion		Vor jedem Gebrauch	Nach 10 Betriebsstunden	Nach jedem Gebrauch
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	✓
Kettenritzel (25) Prüfen, bei Bedarf ersetzen		✓
Sägekette (5)	Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen	✓
Sägekette (5) Reinigen und ölen				✓
Schwert (4) Prüfen, reinigen, ölen		✓		✓
Schwert (4) Schwert umdrehen			✓
Öl-Automatik	Prüfen, bei Bedarf Oldurchlass reinigen	✓

Sägekette ölen

Reinigen und olen Sie die Kette regelmäßig. Dadurch halten Sie die Kette scharf und erreichen eine optimale Maschinenleistung. Bei Schäden aufgrund unzureichender Wartung der Sägekette erlischt der Garantieanspruch. Ziehen Sie den Netzstecker und benutzen Siechnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

• Olen Sie die Sägekette nach der Reinigung, nach 10-stündigem Einsatz oder mindestensomal proWoche,je nachdem was zuerst eintrift.
• Vor dem Olen muss das Schwert, insbesondere die Zahlung des Schwertes gründlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trockenen Lappen.
• Olen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspitze (im Fachhandel erhältlich). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder auf.

Schneidzähne schärfen

Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Siechnitfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Eine scharfe Kette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlasst große, lange Holzpane. Eine Sägekette ist stumpf, wenn Sie die

Schneidausrüstung durch das Holz drücken müssen und die Holzspane sehr Klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

Die sagen Teile der Kette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Hohenabstand zwischen diesen beiden bestimmt die Scharftiefe.
- Beim Scharfen der Schneidezahne mussen folgende Werte berücksichtigt werden:

• Scharfwinkel (30^) - Brustwinkel (85^) - Schärftiefe (0,65mm) - Rundceilendurchmesser (4,0mm)

Abweichungen von den Maßangaben der Schneidengeometrie konnen zu einer Erhöhung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr!

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu halten. Wenn Sie sich das Scharfen der Kette zutrauen, erwerben Sie die Werkzeuge im Fachhandel.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker.

2. Zum Scharfen sollen die Kette straff gespannt sein, um ein richtiges Scharfen zu erhögenden.

3. Zum Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

Andere Durchmesser beschädigden die Kette und können zu einer Gefährung beim Arbeiten führen!

1. Scharfen Sie nur voninnen nach außen. Führren Sie die Feile von der Innenseite des Schneidzahns nach außen. HebEN Sie die Feile ab, wenn Sie diese zurückziehen.
2. Scharfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Elektrokettenäge um und schärfen Sie die Zähne der anderen Seite.
3. Die Kette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.
4. Nach dem Scharfen mussen alle Schneidglieder gleich lang und breit sein.
5. Nach jedem dritten Scharfen muss die Scharftiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeit werden. Die Tiefenbegrenzung solle um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel „Inbetriebnahme - Sägekette spannen" beschrieben.

Neue Sägekette einlaufen lassen

Bei einer neuen Kette verringgert sich die Spannkraft nach einiger Zeit. Deshalb mussen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Kette nachspannen.

Befestigen Sie eine neue Kette nie auf einem abgenutzten Kettenritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Kette konnte abspringen oder reifen. Schwere Verletzungen konnen die Folge sein.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Si mit der Kette oder mit dem Schwert hantieren.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker (18).
2. Nehmen Sie die Kettenradabdeckung (15), die Sägekette (5) und das Schwert (4) ab.
3. Prufen Sie das Schwert (4) auf Abnutzung. Entfernen Sie Grate und begräigen Sie die Führungsflächen mit einer Flachfeile.
4. Reinigen Sie den Oldurchlass (J 27), um ein störungsfreies, automatisches Olen der Sägekette während des Betriebs zu gewährleisten.
5. Montieren Sie Schwert (4), Sägekette (5) und Kettenradabdeckung (15) und spannen Sie die Elektrokettensäge.

Bei optimalem Zustand des Oldurchlasses spreht die Sägekette weniger Sekunden nach Anlassen der Elektro-kettensäge automatisch etwas Öl ab.

Schwert umdrehen

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Das Schwert (4) muss alle ca.10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker (18).
2. Nehmen Sie die Kettenradabdeckung (15), die Sägekette (5) und das Schwert (4) ab.

1. Legen Sie das Schwert (4) vor sich hin und drehen es auf die Rückseite. Lösen Sie die Fixierungsschraube (28) und entfern den Sie die Spannschnecke (24).

1. Befestigen Sie die Spannschnecke (24) mit Hilfe der Fixierungsschraube (28) von der anderen Seite an das Schwert (4). Achten Sie hierbei darauf, dass der Spannschneckenbolzen (29) unter ist. Die runde Nase (24a) der Spannschnecke muss in Richtung Kettenritzel zeigen.

1. Montieren Sie Schwert (4), Säge-kette (5) und Kettenradabdeckung (15) und spannen Sie die Elektro-kettensäge.

Entsorgung/ Umweltschutz

Entsorgen Sie Altol umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schüten Sie Altol nicht in die Kanalisation oder in den Abfluss.

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Entleeren Sie den Öltank sorgfältig und geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das ServiceCenter (siehe „Service-Center"Seite 30).Halten Sie die unten genannten Bestellnummern bereit.

Öltankappe 9110 1937

Sagekette Oregon 91P057X 3009 1570

Sagekette Oregon 91VXL 3009 1598

Oregon Ersatzschwert 3010 0420

Bio Sagekettenol 1 | 3023 0001

BioSagekettenol 51 30230002

Die Oregon Ersatz-Sägekette darf nur in Verbindung mit dem zugehörigen Oregon-Schwert und der damit zugelassenen Elektroketten-säge verwendet werden. Es besteht Verletzungsgefahr.

Fehlersuche

Problem mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Kettenbremse eingerastet	Kettenbremse überprüfen, evil. Kettenbremse losen
	Netzspannung fehl Haussicherung spricht an	Steckdose, Netzanschluss-leitung, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen
	Ein-/Ausschalter (10) defekt Reparatur durch Kundendienst
	Kohlebürsten abgenutzt Reparatur durch Kundendienst
	Motor defekt Reparatur durch Kundendienst
Kette lauft nicht	Kettenbremse blockiert Säg-kette (5)	Kettenbremse überprüfen, evil. Kettenbremse losen
Schlechte Schneid-leistung	Sägekette (5) falsch montiert Sägekette richtig montieren
	Sägekette (5) stumpf	Schneidzähne schärfen oder neue Kette aufziehen
	Kettenspannung ungenügend Kettenspannung überprüfen
Gerät lauft schwer, Kette springt ab	Kettenspannung ungenügend Kettenspannung überprüfen
Kette wird frei, Rauchentwicklung beim Sägen, Verfür- bung der Schiene	Zu weniger Kettenöl	Ölstand prüfen und ggf. Ketten Öl nachfüllen, Öl-Automatik prüfen und ggf. Öldurchlass reinigen oder Repa- ratur durch Kundendienst

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Gar- tantie ab Kaufdatum.

Im Falle von Mängeln diesen Gerätes stehen Ohnen gegen den Verkäfer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benoigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerates ein Material- oder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der DreiJahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangelbesteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerat zurück. Mit Reparatur oder Austausch des Gerates beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualität Richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z.B. Filter oder Aufsätze) oder fur Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder Glasteile).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Gerät ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfrage den Kassenbon und die Artikelnummer (IAN 109776) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per

E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie fur eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführtenessen. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 109776

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 109776

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 109776

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Sommaire

Introduction 31

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzly-service.eu

Indice

Introduzione 55

Utilizzo 56

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germania

www.grizzlyy-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Trouble shooting

DE AT CH Original EG-Konformitätserklärung
Hiermit bestätigten wir, dass die Elektrokettensäge Baureihe FKS 2200 E3 Seriennummer 201505000001 - 201505041914 folgenden einschlögigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2004/108/EG • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1/A11:2010 • EN 60745-2-13/A1:2010 EN 55014-1/A2:2011 • EN 55014-2/A2:2008 EN 61000-3-2/A2:2009 • EN 61000-3-3:2013
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätig: Schalleistungspegel Garantiert: 112 dB(A) Gemessen: 108 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V / 2000/14/EG Gemeldete Stelle: TÜV Süd, NB 0123 Baumusterbescheinigungs-Nr.: M6A141136607208
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, 20.05.2015 Germany	Volker Lappas Dokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

D-63762 GroBostheim

Stand der Informationen - Version des informations
