BEDIENUNGSANLEITUNG VP4115 Concept

Zyklon-Stabstaubsauger

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass auch andere Personen, die den Staubsauger benutzen werden, sich mit dieser Anleitung vertraut gemacht haben.

Technische Parameter
Batteriespannung DC 18 V
Batterieladeaggregatsspannung	Eingang: AC 100–240V ~ 50/60HzAusgang: DC 22 V, 800 mA
Leistung 120 W
Geräuschentwicklung	< 82 dB (A)
Batterie Li-ion 2000 mAh
Dauer der kompletten Ladung cca 3 Stunden
Betriebsdauer cca 25 Minuten

Verstärkte Isolierung. Schutzklasse III.

WICHTIGE SICHERHEITSHINWEISE

• Das Gerät nicht anders benutzen, als in dieser Anleitung beschrieben.
• Überprüfen Sie, ob die Netzspannung den Werten auf dem Typenschild des Batterieladeaggregates entspricht.
• Lassen Sie das Gerät nicht ohne Aufsicht, sofern es eingeschaltet ist.
• Zum Trennen des Batterieladeaggregates von der Steckdose nie am Zuleitungskabel ziehen, sondern das Batterieladeaggregat greifen und aus der Steckdose herausziehen.
• Halten Sie das Gerät außerhalb der Reichweite von Kindern und Unbefugten und vermeiden Sie, dass diese mit ihm in Berührung kommen.
• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.
  • Das Gerät nicht als Spielzeug verwenden.
• Verwenden Sie nur das vom Hersteller empfohlene Zubehör.
• Benutzen Sie das Batterieladeaggregat nicht mit beschädigtem Zuleitungskabel oder Stecker. Lassen Sie den Fehler durch ein autorisiertes Servicezentrum umgehend beseitigen.
• Halten Sie das Gerät fern von Wärmequellen, wie Heizkörper, Öfen etc., schützen Sie es vor direkter Sonneinstrahlung, Feuchtigkeit.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
• Legen Sie keine Gegenstände in die Öffnungen. Das Gerät nicht verwenden, sofern eine der Öffnungen verstopft ist.
• Wahren Sie erhöhte Vorsicht beim Absaugen von Treppen.
• Sofern die Saugöffnung verstopft ist, schalten Sie das Gerät aus und entfernen Sie die Schmutzpartikel vor einem erneuten Einschalten.
• Beim Aufsetzen von Zubehör während des Reinigens oder im Falle einer Störung schalten Sie das Gerät aus und ziehen Sie das Batterieladeaggregat aus der Steckdose.
• Das Gerät ist nur zum Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Saugen Sie nichts brennendes wie Zigaretten, Streichhölzer oder heiße Asche.

DE

concept

• Setzen Sie das Gerät nicht in feuchten Räumen ein, saugen Sie keine feuchten Gegendstände oder Flüssigkeiten, brennbare Flüssigkeiten wie Benzin und verwenden Sie das Gerät auch nicht in Räumlichkeiten, in denen sich diese Stoffe befinden könnten.
• Nie ohne Filter für den Staubsauger saugen. Bei jedem Einsatz des Gerätes vergewissern Sie sich, dass die Filter des Staubsaugers richtig eingesetzt sind.
  • Tauchen Sie das Zuleitungkabel, das Batterieladeaggregat oder das Gerät nicht in Wasser oder andere
• Flüssigkeit ein.
• Das Gerät und auch das Zuleitungskabel vom Batterieladeaggregat regelmäßig auf Beschädigungen überprüfen.
• Beschädigtes Gerät nicht einschalten.
• Vor dem Reinigen und nach dem Einsatz das Gerät ausschalten und abkühlen lassen.
• Vor dem Saugen große oder scharfe Gegenstände, die den Staubfilter beschädigen könnten, von der abzusaugenden Oberfläche entfernen.
• Gerät nicht mit verschmutzten Filtern benutzen.
  • Die Batterie des Gerätes nicht ins Feuer werfen und keinen Temperaturen über 40 °C aussetzen.
  • Die sich in Bewegung befindenden Teile des Geräts während des Betriebs nicht berühren.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber benutzt werden sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn Sie sind 8 Jahre oder älter und werden beaufsichtigt. Das Gerät und seine Anschlussleitung sind von Kindern jünger als 8 Jahren fernzuhalten. Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern betreiben. Das Gerät nicht als Spielzeug verwenden.

Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

concept

DE

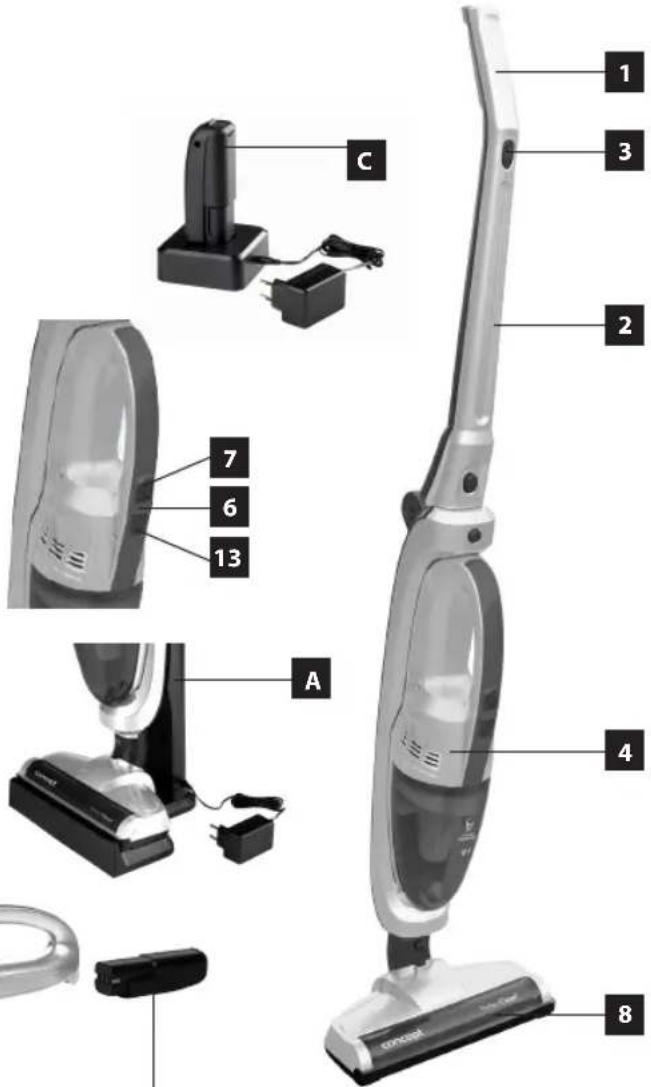

PRODUKTBESCHREIBUNG

1 Haltegriff des Stabteils
2 Stabteil
3 Schalter am Stabteil
4 Transportabler Teil mit dem Motor
5 Staubbehälter mit Zykloneinheit
6 Ladungskontrollleuchte
7 Schalter am transportablen Teil
8 Turbobürste
9 Filter mit Vlies
10 Filter Nylon
11 Motorteil
12 Batterie
13 Taste zur Erhöhung der Geschwindigkeit

Zubehör

A Ladeadapter mit Ladestation
B Mundstuck für Polsterungen
C Ladeadapter mit Batterieladegerät

1 3 2 C 7 6 13 A 4 8 concast

Vor dem Aufsetzen oder der Abnahme des Zubehörs den Stecker des Batterieladeaggregats stets aus der Steckdose herausziehen!

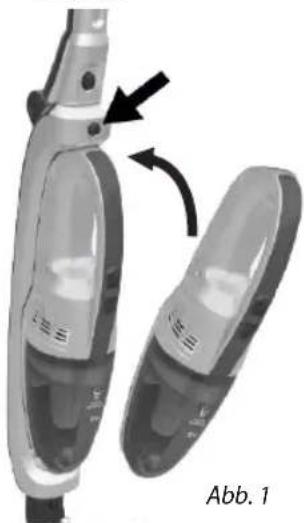

1. Aufsetzen des transportablen Staubsaugerteils

Mundstück des transportablen Teils in den Stabteil des Staubsaugers einsetzen und den Haltegriff des transportablen Teils eindrücken, bis Sie einen Klick hören – Einrasten in die korrekte Stellung (Abb. 1). Zum Herausnehmen des transportablen Teils beide Arretierungstasten am Stabteil des Staubsaugers drücken.

1. Aufstellung des Haltegriffs vom Stabteil des Staubsaugers

Den Haltegriff des Stabteils vom Staubsauger umkippen, bis Sie einen Klick hören – Einrasten in die

DE

concept

korrekte Stellung (Abb. 2).

Nach dem Kippen die Auslösetaste am Haltegri vom Stabteil des Staubsaugers drücken.

1. Bürstenanschluss

Die Turbobürste auf das untere Ende des Stabteils vom Staubsauger aufsetzen, bis Sie einen Klick hören – Einrasten in die korrekte Stellung (Abb. 3).

Nach Ausbau der Turbobürste die Arretierungstaste am unteren Ende vom Stabteil des Staubsaugers drücken.

Vor dem ersten Einsatz oder sofern die Batterie des Staubsaugers ganz entladen ist, lassen Sie den Staubsauger ca. 4 Stunden auaden.

Schließen das Zuleitungskabel an und stecken das Batterieladeaggregat in die Steckdose.

Sofern Sie die Lebensdauer der Batterie so lang wie möglich erhalten möchten, laden Sie diese erst nach kompletter Entladung wieder auf.

Die Lebensdauer der Batterie beträgt ca. 300 Ladenzyklen.

EINSATZ DES STAUBSAUGERS

BEMERKUNG: Vor dem Einsatz des Staubsaugers vergewissern Sie sich, ob die Filter richtig eingesetzt und befestigt sind.

STABSTAUBSAUGER

1. Mit dem Schalter am Haltegri des Stabteils den Staubsauger einschalten.
2. Nach dem Einsatz mit dem Schalter am Haltegri des Stabteils den Staubsauger ausschalten.
3. Durch Drücken der Taste Hi/Lo am transportablen Teil kann die Motordrehzahl erhöht oder verringert werden.

HANDSTAUBSAUGER

1. Durch Drücken der Arretierungen am Stabteil den transportablen Teil des Staubsaugers trennen (Abb. 1).
2. Durch langes Drücken der Taste ON/OFF am Handgriff des transportablen Teils schalten Sie den Staubsauger ein.
3. Nach dem Gebrauch drücken Sie die Taste am Handgriff des transportablen Teils, um den Staubsauger auszuschalten.
4. Durch Drücken der Taste Hi/Lo am transportablen Teil kann die Motordrehzahl erhöht oder verringert werden.

Bem.: Zum Saugen von schwer zugänglichen Stellen kann man das Mundstück des Staubsaugers (Abb. 4) herausschieben.

KONTROLLE DES FÜLLSTANDES DES STAUBBEHÄLTERS

Sofern die Saugleistung des Stabsaugers absinkt oder der Staubbehälter voll ist, entleeren Sie diesen und reinigen die Filter des Staubsaugers.

WARTUNG

Wir empfehlen präventiv nach jedem Einsatz des Staubsaugers den Staubbehälter zu entleeren und die Filter des Staubsaugers zu reinigen.

ENTLEEREN DES STAUBBEHÄLTERS

1. Ladeadapter vom Stromnetz trennen.
2. Den transportablen Teil vom Stabteil des Staubsaugers trennen.
3. Den transportablen Teil des Staubsaugers mit dem Staubbehälter nach unten halten.
4. Die Arretierung des Staubbehälters drücken und halten und gleichzeitig den Staubbehälter so drehen, das dieser sich löst (Abb. 5).
5. Nehmen Sie beide Filter heraus und entleeren den Staubbehälter des Staubsaugers.
6. In umgekehrter Reihenfolge setzen Sie beide Filter und den Staubbehälter wieder auf den transportablen Teil des Staubsaugers.

REINIGUNG UND FILTERWECHSEL

Die Filter kann man durch mechanisches Ausklopfen und Säuberung mit einer weichen Bürste reinigen. Stark verschmutzte Filter kann man nach diesem Schritt abwaschen und mit einer weichen Bürste unter lauwarmem Wasser ohne Reinigungszusätze reinigen.

Wichtig ist es, die nassen Teile gründlich trocknen zu lassen. Die feuchten Filter würden durch die Heißluft ihre Wirkung verlieren! Zum Trocknen keinen Föhn verwenden! Bem.: Durch eine Nassreinigung kann es zu einem größeren Verschleiß der Filter kommen und damit zu einer Verkürzung ihrer Lebensdauer.

• Die Filter sollten bei sichtbarer Verschmutzung oder bei Abnahme der Saugleistung des Staubsaugers gewechselt werden. Prüfen Sie diese nach jedem Einsatz des Staubsaugers.
- Um den Staubsauger nicht zu beschädigen, benutzen Sie diesen nicht ohne richtig eingesetzte Filter.
- Geeignete Filtertypen können Sie bei ihrem Händler kaufen oder beim Hersteller bestellen.

REINIGUNG UND WARTUNG

Das Zubehör und der Staubsauger können mit einem feuchten Lappen gereinigt werden.

Tauchen Sie das Zuleitungkabel, das Batterieladeaggregat oder das Gerät nicht in Wasser oder eine andere Flüssigkeit ein.

Zum Reinigen keine aggressiven Stoffe, z. B. Lösungsmittel oder Abrasive verwenden!

PROBLEMLÖSUNGEN

Problem Ursache Lösung
Der Motor funktioniert nicht. Batterie ist entladen. Batterie laden.
Saugleistungsminderung	Voller oder verstopfter Staubbehälter.	Staubbehälter entleeren und reinigen.
	Filter ist verstopft. Filter reinigen oder wechseln.
	Mundstück oder Turbobürste des Staubsaugers verstopft.	Luftdurchlass vom Einlass und Auslass prüfen und freilegen.
Betriebsdauer beim ersten Laden kleiner als 2 Minuten	Die Batterielebensdauer ist am Ende.	Die Batterie ist zu erneuern. Kontakt mit einem autorisierten Service aufnehmen.
Staubsauger erwärmt sich	Das Erwärmen des Staubsaugers während des Betriebs ist normal, es handelt sich um keinen Fehler.

ZUBEHÖR

Zum Gerät kann folgendes Zubehör gekauft werden:

Filter Nylon

Bestellcode 42391131

Preis gemäß gültiger Preisliste

Filter mit Vlies Bestellcode 42391132

Preis gemäß gültiger Preisliste

Batterie

Bestellcode 42391133

Preis gemäß gültiger Preisliste

SERVICE

Die Wartung umfangreicherer Probleme oder das Ausführen einer Reparatur, die einen Eingriff in die inneren Teile des Produktes erfordert, ist durch einen Fach-Servicemitarbeiter vorzunehmen.

UMWELTSCHUTZ

• Ziehen Sie die Wiederverwertung von Verpackungsmaterialien und Altgeräten vor.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
• Kunststoffsäcke aus Polyäthylen (PE) geben Sie an einer Sammelstelle für Altmaterialien zur Wiederverwertung ab.

Wiederverwertung eines alten Geräts am Ende seiner Lebensdauer:

Das Symbol auf dem Produkt oder an der Verpackung gibt an, dass dieses Produkt nicht in den Hausmüll gehört. Es ist auf einem Recyclinghof für elektrische und elektronische Anlagen zu entsorgen. Durch die korrekte Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die menschliche Gesundheit zu vermeiden, die ansonsten durch eine unsachgemäße Entsorgung dieses Produktes entstehen würden. Ausführlichere Informationen zum Recycling dieses Produktes erhalten Sie bei den zuständigen örtlichen Behörden, dem Dienst für Entsorgung von Haushaltsmüll, oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von Akkumulatoren und Batteriezellen

Falls das Gerät einen Akkumulator oder eine Batteriezelle enthält, enthalten diese Bestandteile Stoffe, die bei ihrer Zersetzung die Umwelt beschädigen können. Vor der Entsorgung des Gerätes oder beim Austausch des Akkus, bzw. der Batteriezelle ist der ursprüngliche Bestandteil herauszunehmen und an einer geeigneten Sammelstelle abzugeben.

VORSICHT!

Den Akkumulator oder die Batteriezelle:

• Niemals ins Feuer werfen!
- Niemals zerlegen!
- Niemals die Ableitungen kurzschließen!

Kommt es zum Auslaufen des beschädigten Akkumulators oder der Batteriezelle, hat die ausgelaufene Lösung alkalischen Charakter. Bei Hautkontakt waschen Sie die Haut sofort mit viel Wasser und Seife ab und suchen Sie einen Arzt auf.

Dieses Produkt erfüllt die grundlegenden Anforderungen der EU-Richtlinien, die für sie gelten.

Änderungen am Text, Design und technische Spezifikationen können sich ohne vorherige Ankündigung ändern, und wir behalten uns das Recht, sie zu ändern.

concept

REMERCIEMENT

Der Hersteller (bzw. Importeur) garantiert, dass das Produkt den Anforderungen der Rechtsvorschriften und den durch die entsprechenden technischen Normen bestimmten Anforderungen entspricht. Weiterhin, dass das Produkt über solche Eigenschaften verfügt, die der Hersteller in den zum Produkt gehörigen Dokumenten beschrieben hat oder welche der Verbraucher in Bezug auf den Charakter der Ware und auf der Grundlage der vom Hersteller durchgeführten Werbung erwartet. Der Hersteller garantiert, dass das Produkt für die von ihm angeführten Zwecke geeignet ist.

Die Garantielaufzeit beträgt 24 Monate und beginnt mit der Produktübernahme durch den Verbraucher zu laufen.

Die Garantie bezieht sich nicht auf Mängel durch Verschleiß. Der Garantieanspruch gilt nicht, wenn dem Verbraucher vor der Produktübernahme Mängel bekannt waren oder er diese selbst verursacht hat.

Als mangelhafter Akkumulator gemäß diesen Garantiebedingungen gilt ein solcher Akkumulator, der nicht funktionsfähig ist (d.h. es gibt keine Kommunikation mit der Einheit, Lade- und Entladekreise sind defekt usw.) oder es gibt einen Kurzschluss.

Ausgenommen von der Garantie sind Mängel oder Parameteränderungen, die durch den üblichen Gebrauch oder Verschleiß verursacht werden (zum Beispiel Kapazitätsnachlas).

Für Akkumulatoren gibt es einen Garantieservice in der Fristlänge von 6 Monaten. Akkumulator gilt gemäß diesen Garantiebedingungen als Verbrauchsmaterial, siehe "Verbrauchsmaterial".

Verbrauchsmaterial

Bei Verbrauchsmaterial (Batterien, usw.) garantieren wir die Erhaltung von technischen Parametern für 6 Monate, und dies im Falle, dass es nicht durch unsachgemäßen Gebrauch beschädigt wird und dessen Lebensdauer nicht abgelaufen ist.

Ausgenommen von der Garantie sind (insbesondere):

- Nichteinhaltung von Bedingungen für Installation, Betrieb und Bedienung gemäß

Bedienungsanleitung,

• Mängel durch mechanische, chemische Schäden, Kurzschluss, Netzüberspannung oder falsche Installation,
• Mängel durch unsachgemäße Eingriffe durch nicht autorisierte Personen,
  • Mängel aufgrund höherer Gewalt,
• Mängel durch unsachgemäße Wartung im Widerspruch mit der Bedienungsanleitung, einschließlich Schäden durch Wasserablagerungen,
• Farbveränderungen von Heizflächen oder Verkratzen durch üblichen Gebrauch,

- Optische und funktionale Veränderungen, verursacht durch Sonnen- und Wärmeeinstrahlung oder Wasserablagerungen und andere Ablagerungen,

- Einige Zubehörteile des Produkts wegen ihrer kürzeren Lebensdauer, z.B. Akkus, Glühbirnen usw.

Die Garantie gilt nicht für Leistungen, die mit dem Produkt kostenlos zur Verfügung gestellt wurden (Geschenke, Werbeartikel usw.).

Geltendmachung der Reklamation

Produktmängel sollten unmittelbar nach deren Feststellung reklamiert werden, spätestens jedoch vor Ablauf der Garantiezeit.

Die Reklamation ist beim Verkäufer des Produkts geltend zu machen oder bei einer autorisierten Servicestelle. Die Liste der Servicestellen ist im Lieferumfang enthalten oder unter www.my-concept.com

Das reklamierte Produkt ist gereinigt und ordnungsgemäß verpackt an die Servicestelle zu versenden, um eventuelle Transportschäden zu vermeiden, falls es nicht persönlich übergeben wird.

Der Verbraucher ist verpflichtet einen Beleg über den Vertragsabschluss und Produktkauf vorzulegen.

Der Verbraucher ist verpflichtet den Mangel genau zu beschreiben, einschließlich des Reklamationsanspruches.

Reklamationsverfahren

Kann der reklamierte Mangel beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose, zeit- und ordnungsgemäße Beseitigung des Mangels.

concept

Sofern dies im Hinblick auf den Charakter des Mangels nicht unangemessen ist, kann der Verbraucher die Lieferung einer neuen mangelfreien Sache oder die Lieferung der fehlenden Sache fordern (Austausch). Kann der Mangel jedoch ohne unnötige Verzögerung beseitigt werden, hat der Verbraucher das Recht auf eine kostenlose Beseitigung solches Mangels.

Handelt es sich um einen irreparablen Mangel und der Verbraucher hat das Recht auf einen Austausch des Produkts oder deren Teile, und dies z.B. aufgrund der Nichtverfügbarkeit des Produkts nicht möglich ist, ist der Verbraucher berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten).

Das Recht auf die Lieferung eines neuen Produkts (Austausch) oder deren Teile hat der Verbraucher auch bei reparablen Mängeln, falls diese wiederholt auftreten. In solchem Fall ist der Verbraucher auch berechtigt das Produkt zurückzugeben (vom Vertrag zurückzutreten).

Erfolgt keine Rückgabe (Vertragsrücktritt) oder kein Anspruch auf die Lieferung eines neuen Produkts oder deren Teile (Austausch), oder auf eine Reparatur, kann der Verbraucher einen angemessenen Nachlass fordern. Dies gilt auch im Falle, wenn kein neues Produkt oder deren Teile geliefert werden können, das Produkt nicht repariert wird, und auch dann, wenn dafür keine Ersatztermine vereinbart werden.

Verkäufer, autorisierte Servicestelle oder beauftragte Personen haben über die Reklamation unverzüglich zu entscheiden, bei schwierigen Fällen innerhalb von drei Werktagen. Diese Frist umfasst nicht den erforderlichen Zeitraum zur fachlichen Bewertung des Mangels. Der Verkäufer oder die Servicestelle ist verpflichtet die Reklamation innerhalb von 30 Tagen ab dem Tag der Geltendmachung der Reklamation zu erledigen, falls keine längere Frist vereinbart wird.

Bei Rückgabe des Produkts (Vertragsrücktritt) ist der Verbraucher verpflichtet auch jegliches Zubehör und sämtliche Dokumente zum Produkt zurückzugeben.

Der Verbraucher hat kein Recht auf die Rückgabe der mangelhaften Teile des Produkts, die im Rahmen der Reklamation ausgetauscht wurden.

Sämtliche weitere Rechte des Verbrauchers, verbunden mit dem Kauf des Produkts, bleiben durch diese Garantiebedingungen unberührt.

Anm.: Für Reklamationen von Produkten, die während des Transports beschädigt werden, gilt die Reklamationsordnung des Transportunternehmens.

Hersteller:

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tschechische Republik

Ident.-Nr.: 13216660

Tel.: [phone], Fax: [phone],

email: [e-mail]

www: www.my-concept.com

Produktdetails:

Modell:
Herstellernummer:
Verkaufsdatum:	Stempel und Unterschrift des Verkäufers:

FR
