BEDIENUNGSANLEITUNG PDM 300 A1 POWERFIX

Bedierungsanleitung und

Serviceinformationen

TARGA GMBH

Coesterweg 45

39294 SUE GERMANY

Version des Informations - Stand der Informationen

Bestimmungsgemäß Verwendung 20

Lieferumfang. 21

Technische Daten 22

Sicherheitshinweise. 24

Urheberrecht. 26

Vor der Inbetriebnahme. 26

Batterie einlagen/wechseln 27

Inbetriebnahme 28

Überlaufanzeige 28

Gleichspannungsmessung DC 28

Wechselspannungsmessung AC. 28

Wechselstrommessung AC 29

Gleichstrommessung DC 29

Batterietest 30

Wunderstandsmessung 30

Durchgangsprüfung 31

Diodentest 31

HOLD-Funktion 31

Einhandbetrieb 32

Multimeter aufstellen/aufhängen 32

Wartung / Reinigung 32

Wartung 32

Sicherung austauschen 33

Reinigung 34

Umwelthinweise und Entsorgungsangaben 34

Konformitätsvermerke 34

Hinweise zu Garantie und Serviceabwicklung 35

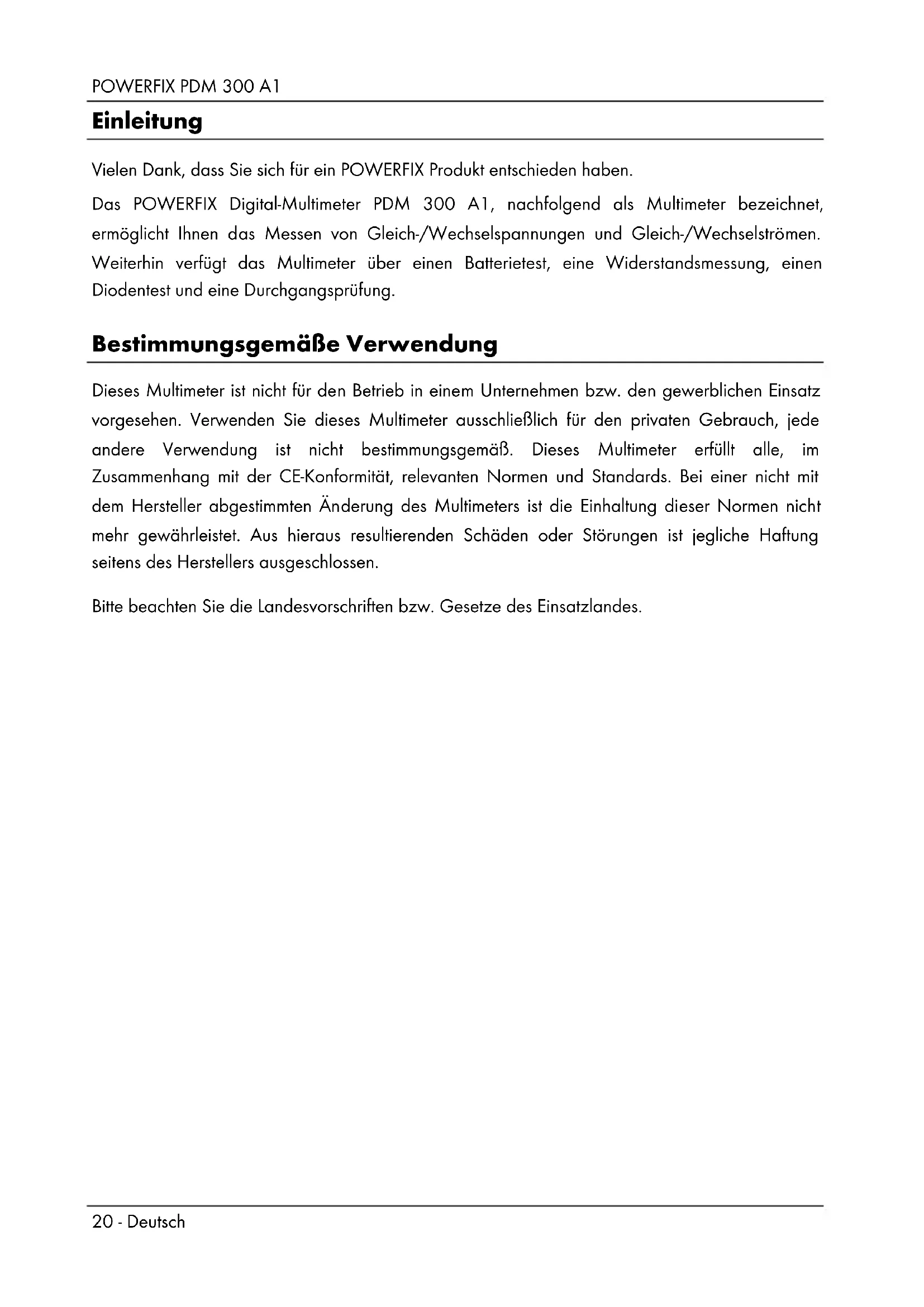

Einleitung

Vielen Dank, dass Sie sich für ein POWERFIX Produkt entschieden haben.

Das POWERFIX Digital-Multimeter PDM 300 A1, nachfolgend als Multimeter bezeichnet, erhögt Ohnen das Messen von Gleich-/Wechselspannungen und Gleich-/Wechselströmen. Weiterhin verfügt das Multimeter über einen Batterietest, eine Widerstandsmessung, einen Diodentest und eine Durchgangsprüfung.

Bestimmungsgemäß Verwendung

Dieses Multimeter ist nicht für den Betrieb in einem Unternehmen bzw. den gewerblichen Einsatz vorgesehen. Verwenden Sie diesen Multimeter ausschließlich für den privaten Gebrauch, jeder andere Verwendung ist nicht bestimmungsgemäß. Dieses Multimeter erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmen Änderung des Multimeters ist die Einhaltung dieser Normen nicht mehr gewährleistet. Aus hieraus resultierenden Schäden oder Störungen ist jegliche Haftung seitens des Herstellers ausgeschlossen.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.

Lieferumfang

• Multimeter
• 2 Messspitzen (inkl. Messleitung)
• Holster
• 9V-Blockbatterie
• Diese Anleitung

These Anleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Inneseite des Umschlags ist das Multimeter mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:

1 Display
2 Holster
3 HOLD-Taste (Speichertaste)
4 Bereichswahlschalter
5 COM-Anschluss (Masse)
6 V-Anschluss
7 Messspitzen (inkl. Messleitung)
8 10A-Anschluss
9 mA/Ω/BATT-Anschluss
10 Ein-/Austaste

Technische Daten

Display 3 1/2 stelliges LC-Display, max. Anzeige: 1999
Messrate ca. 3 Messungen/Sekunde
Messleitungslänte je ca. 80 cm
Batterietyp 9V-Blockbatterie
Überspannungskategorie CAT III 300V (Digital-Multimeter und Messleitungen)
Hold-Funktion ja
automatische Polaritätsanzeige ja
Low-Bat.-Anzeige ja
Auto Power-OFF Funktion ja
Betriebstemperatur, Luftfeuchte 0°C bis +40°C; max. 75% rel. Feuchte
Lagertemperatur, Luftfeuchte -10°C bis +50°C; max. 85% rel. Feuchte
Abmessungen (B x H x T) 85 x 164 x 35 mm (ohne Holster)
		93 x 175 x 45 mm (mit Holster)
Gewicht 195 g (ohne Holster, ohne Batterie)
		345 g (mit Holster, ohne Batterie)
Geprüfte Sicherheit:	TÜV/Rheinland ZERTIFIZIERT www.tux.com ID 100000000

Änderungen der technischen Daten sowie des Designs konnen ohne Ankündigung erfolgen.

Gleichspannung

Bereich	Auflösung	Genauigkeit
200mV	0,1mV	± (0,5%+5)
2V	1mV	± (0,8%+5)
20V	10mV
200V	0,1V
300V	1V	± (1,0%+5)

Eingangs-Impedanz: 10MΩ
Überlastungsschutz: 300V DC/AC RMS

Wechselspannung

Bereich	Auflösung	Genauigkeit
2V	1mV	± (1,0%+5)
20V	10mV
200V	0,1V
300V	1V	±

Eingangs-Impedanz: 10MΩ
Frequenzbereich: 40Hz bis 400Hz
Überlastungsschutz: 300V AC RMS
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Gleichstrom

Bereich	Auflösung	Genauigkeit
200μA	0,1μA	± (1,0%+5)
2mA	1μA
20mA	10μA	± (1,2%+5)
200mA	0,1mA
10A	10mA	±

Überlastungsschutz: F1: F 250mA / 300V-Sicherung
F2: F 10A / 300V-Sicherung
Maximaler Eingangsstrom: 10A (Eingangsstrom >2A für kontinuierliche Messung < 15 Sek. und Intervall >15 Min.)

Wechselstrom

Bereich	Auflösung	Genauigkeit
2mA	1μA	±
20mA	10μA	± (1,5%+5)
200mA	0,1mA
10A	10mA	±

Überlastungsschutz: F1: F 250mA / 300V-Sicherung
F2: F 10A / 300V-Sicherung
Maximaler Eingangsstrom: 10A (Eingangsstrom >2A für kontinuierliche Messung < 15 Sek. und Intervall >15 Min.)
Frequenzbereich: 40Hz bis 400Hz
Anzeige: Durchschnittswert (RMS der Sinuswelle)

Wunderstand

Bereich	Auflösung	Genauigkeit
200Ω	0,1Ω	± (1,0%+5)
2kΩ	1Ω	± (0,8%+3)
20kΩ	10Ω
200kΩ	0,1kΩ
2MΩ	1kΩ
20MΩ	10kΩ	± (1,2%+3)

Überlastungsschutz: 300V

Batterieprüfung

Bereich	Verbrauch
1,5V	±20mA
9V	±5mA

Die angegebene Genauigkeit in ± (% der Anzeige + Anzahl der Stellen) wird für einen Zeitraum von einem Jahr bei einer Umgebungstemperatur von 18^ bis 28^ und einer max. Luftfeuchtigkeit von 75% gewährleistet.

Sicherheitshinweise

Vor der ersten Verwendung des Multimeters lesen Sie die folgenden Anweisungenbau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Multimeter verkaufen oder weitergeben, handigen Sie unbedingt auch diese Anleitung aus.

WARNING! Dieses Symbol kennzeichnet wichtige Hinweise für den sicheren Betrieb des Multimeters und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

GEFAHR! Das Multimeter muss vor dem Öffnen isoliert oder von der gefährlichen aktiven Spannung getrennt werden. Es besteht Stromschlaggefahr!

GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollenn elektrische Geräte nur im Rahmen ihrer Möglichkeit verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen konnen mögliche Gefahren nicht immer richtig erkennen. Batterien und Kleinteile konnen bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterie unerreichbar auf. Werde eine Batterie verschlukt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie auch die Verpackungsfolien fern. Es besteht Erstickungsgefahr!

Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, brechen Sie die Messung sofort ab. In diesen Fällen darf das Multimeter nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben, suchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

Die Messspitzen dürfen nur hinter den Fingerschutzkragen angefasst werden, sonst besteht beim Messen Gefahr durch Stromschlag!

Bei Beschädigungen des Multimeters oder der Messspitzen (inkl. Messleitung))dürfen diese nicht mehr verwendet werden. Es besteht Stromschlaggefahr!

Achten SiealandersaufHireSicherheitbeiWechselspannungenüber30V bzw. Gleichspannungenüber60V.EsbesteahtStromschlaggefahr!

Betreiben Sie das Multimeter niemals bei geöffnetem Gehäuse. Es besteht Stromschlaggefahr!

Achten Sie darauf, dass Sie die Messspitzen und die zu messenden Anschlüsse während einer Messung nicht berühren, um einen elektrischen Schlag zu vermeiden.

Verwenden Sie das Multimeter nicht in nassen bzw. feuchten Umgebungen. Achten Sie weiterhin daraufuf, dass ihre Höhe und Schuhe trocken sind, sonst besteht Stromschlaggefahr!

Verwenden Sie das Multimeter nicht in der Höhe von explosiven Gasen, Dämpfen oder in staubiger Umgebung. Es besteht Explosionsgefahr!

Achten Sie darauf, dass keine offenen Brandquellen (z. B. brennende Kerzen) auf oder darüber dem Multimeter stehen. Es besteht Brandgefahr!

Überschreiben Sie nicht die maximalen angegebenen Eingangswerte für die einzelnen Messbereiche. Andernfalls könnte das Multimeter beschädigt werden.

Überschreiben Sie nicht die angegebene Überspannungskategorie CAT III. Andernfalls könnte das Multimeter beschädigt werden.

CAT III: Messungen innerhalb der Gebäudeinstallation (z. B. Verteiler, Verkabelung, Steckdosen und Schalter). These Kategorie umfasst auch die folgenden zwei Kategorien: CAT II: Messungen an elektrischen und elektronischen Geräten, welche über einen Netzstecker mit Spannung versorgt werden.

CAT I: Messungen an Stromkreisen, die keine direkte Verbindung zum Stromnetz haben (Batteriebetrieb, PKW-Elektrik usw.).

Vor Wechsel des Messbereichs ist das Multimeter vom Messobjekt zu trennen, sonst kann das Multimeter beschädigt werden.

Schließen Sie beim Arbeiten mit den Messspitzen zuerst die schwarze Messleitung an den COM-Anschluss an, bevor Sie die rote Messleitung anschließen. Wenn die Messspitzen abgeklemmt werden, entfernen Sie zuerst die rote Messspitze.

Verbinden Sie nie eine Spannungsquelle mit den Messspitzen, wenn die Bereiche Durchgangsprüfung, Widerstandsmessung, Diodentest oder Strommessung ausgewählt sind. Andernfalls konnte das Multimeter beschädigt werden.

Das Multimeterarf keinendirekten Wärmequellen (z. B.Heizungen) oder keinendirekten Sonnenlicht oder Kunstlicht ausgesetzt werden. Vermeiden Sie auch den Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten. Betreiben Sie das Multimeter nicht in der Nähe von Wasser. Das Multimeterarf insbesondere niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf das Multimeter). Achten Sie weiterhin daraufuf, dass das Multimeter keinend übermögen Erschütterungen und Vibrationen ausgesetzt wird. Außer dem dürfen keine Fremdkörpers eindringen. Andernfalls konnte das Multimeter beschädigt werden.

Urheberrecht

Alle Inhalte dieser Anleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betriftt auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

VorderInbetriebnahme

Entnahmen Sie das Multimeter und das Zubehör aus der Verpackung.

Prufen Sie das Multimeter und das Zubehor auf Beschädigungen. Bei Beschädigungen darf das Multimeter nicht in Betrieb genommen werden.

Batterie einlagen/wechseln

Das Multimeter wird mit einer 9V-Blockbatterie betrieben. Um die Batterie einzulegen bzw. auszuwechseln gehen Sie wie folgt vor:

Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

Bei erschöpfter Batterie entscheidt das Symbol im Display [1]. Für eine ordnungsgemäße Funktion sollte die Batterie bei nachster Gelegenheit gewechselt werden.

• Entfernen Sie das Holster [2].

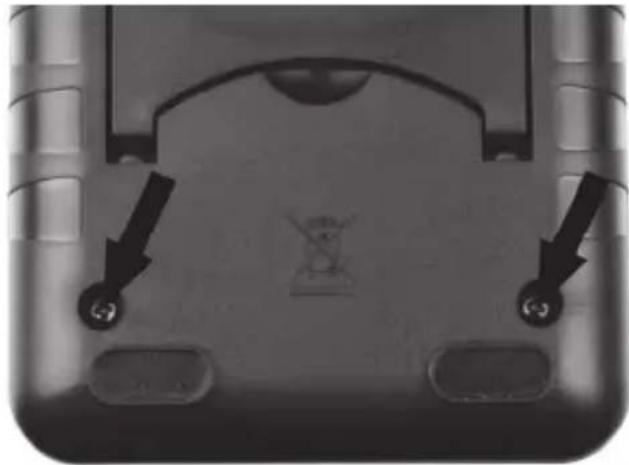

• Losen Sie die zwei Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

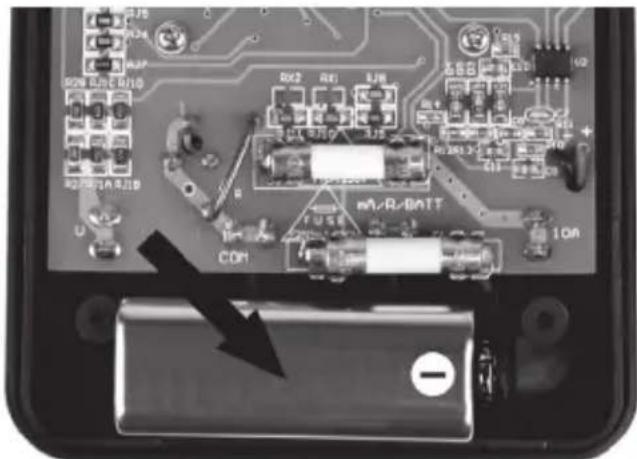

• Verbinden Sie die 9V-Blockbatterie polrichtig (+ und - beachten) mit dem Batterieclip und legen Sie die 9V-Blockbatterie in das Batteriefach.

• Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den zwei Schrauben fest.
• Legen Sie das Multimeter wieder in das Holster [2] ein.

Inbetriebnahme

Überschreiben Sie auf keinen Fall die max. zulässigen Eingangsgrößen.

Entfernen Sie vor der Messung die Abdeckung der Messleitung und schalten Sie das Multimeter durch Drücken der Ein-/Austaste [10] ein. Das Multimeter verfügt über eine Auto Power-OFF Funktion und schaltet sich nach längerem Nichtgebrauch automatisch aus. Sie können das Multimeter jedoch auch direkt mit der Ein-/Austaste [10] ausschalten.

Sie erhalten ein genaueres Messergebnis, wenn Sie denkleinstmöglichen Messbereich verwenden.

Überlaufanzeige

Das Multimeter verfügbar über eine Überlaufanzeige. Überschreiben ein Messwert die Bereichsgrenze des eingestellen Messbereichs, wird im Display [1] "OL" angezeigt. In dieser Fall wechseln Sie, wenn möglich,(sofort in einen höheren Messbereich oder entfernen Sie die Messspitzen [7] vom Messobjekt.

Gleichspannungsmessung DC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem V-Anschluss [6].
• Stellen Sie den Bereichswahlschalter [4] im Gleichspannungsmessbereich V auf den gewündsten Bereich.

Ist Ihnen die Spannung nicht besteht, stellen Sie zunachst den hochstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheidiert ein negatives Vorzeichen vor dem Messwert.

Wechselspannungsmessung AC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem V-Anschluss [6].
• Stellen Sie den Bereichswahlschalter [4] im Wechselspannungsmessbereich V~ auf der gewündsten Bereich.

Ist ihren die Spannung nicht besteht, stellen Sie zunachst den hochstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] mit dem Messobjectekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

Wechselstrommessung AC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem 10A-Anschluss [8] (bei Strömen >200mA ) bzw. mit dem mA/Ω/BATT-Anschluss [9] (bei Strömen <200mA ).
• Stellen Sie den Bereichswahlschalter [4] im Wechselstrommessbereich A^ auf den gewünschen Bereich.

Ist ihren die Stromstarke nicht besteht, stellen Sie zunachst den hochstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] in Reihe mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

Gleichstrommessung DC

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem 10A-Anschluss [8] (bei Strömen >200mA ) bzw. mit dem mA/Ω/BATT-Anschluss [9] (bei Strömen <200mA ).
• Stellen Sie den Bereichswahlschalter [4] im Gleichstrommessbereich A auf den gewündsten Bereich.

Ist ihren die Stromstarke nicht besteht, stellen Sie zunachst den hochstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.

• Verbinden Sie die Messspitzen [7] in Reihe mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt. Bei negativem Messergebnis erscheidiert ein negatives Vorzeichen vor dem Messwert.

Batterietest

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im BATT Bereich auf den entsprechenden Batteriespannungsbereich 1,5V bzw. 9V.
• Verbinden Sie die rote Messspitze [7] mit dem Pluspol und die schwarze Messspitze [7] mit dem Minuspol der Batterie.
• Das Messergebnis wird nun im Display [1] angezeigt.

In den Messbereichen BATT 1,5V sowie BATT 9V wird die zu messende Batterie durch einen internen Widerstand belastet, damit erhalten Sie eine praxisgerechte Aussage über den Zustand sowie Funktionsfähigkeit der geprüften Batterie.

Wunderstandsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind. Andernfalls konnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im -Messbereich auf den gewühschten Bereich.
• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Das Messergebnis wird nun im Display [1] angezeigt.

Bei Widersänden >1M kann die Messung ggf. einige Sekunden dauern. Warten Sie in thisem Fall, bis sich der Messwert stabilisiert hat.

Bei Messungen von niedrigen Widersänden (200Ω-Bereich) kann der Widerstand der Messleitungen zu einem verfüllschten Ergebnis führen. Um dies zu vermeiden, notieren Sie sich den Wert der Messung bei kurzgeschlossenen Messspitzen undziehen Sie diesen von dem Wert der tatsächlichen Messung ab.

Durchgangsprüfung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind. Andernfalls konnte das Multimeter beschädigt werden.

• Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im -Messbereich auf die Position.
• Verbinden Sie die Messspitzen [7] mit dem Messobjekt.
• Liegt der Widerstand unter ca. 30 , ertont der Summer und das Messergebnis wird im Display [1] angezeigt.

Diodentest

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Baulemente sowie andere Messobjekte unbedingt spanningslos und entladen sind. Andernfalls konnte das Multimeter beschädigt werden.

• Verbinden Sie die Schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/Ω/BATT-Anschluss [9].
• Stellen Sie den Bereichswahlschalter [4] im -Messbereich auf die Position.
• Verbinden Sie die rote Messspitze [7] mit der Anode und die schwarze Messspitze [7] mit der Kathode der zu prüfenden Diode.
• Im Display [1] wird die Durchlassspannung in Volt angezeigt. Wird im Display [1] „1" angezeigt, so wird die Diode in Sperrlichtung gemessen oder die Diode ist defekt. Führten Sie zur Kontrolle eine gegenpolige Messung durch.

HOLD-Funktion

Durch Drücken der HOLD-Taste [3], kann ein Messwert im Display [1] gespeichert werden. Drücken Sie erneut die HOLD-Taste [3], um wieder in den Messbetrieb zu gelangen.

Einhandbetrieb

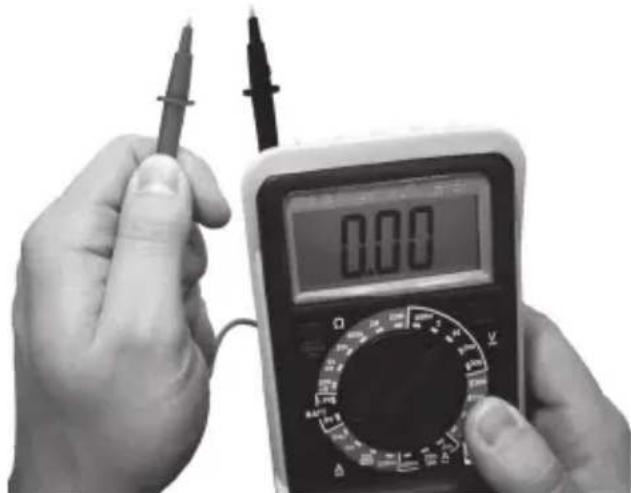

Sie konnen das Multimeter auch im Einhandbetrieb verwenden. Stecken Sie dazue eine Messspitze [7] in eine der Aufnahmen an der Rückseite des Holsters [2]. Nun konnen Sie ihre Messungen wie gewohnt durchfuhren, ohne das Multimeter ablegen zu müssen.

Multimeter aufstellen/aufhängen

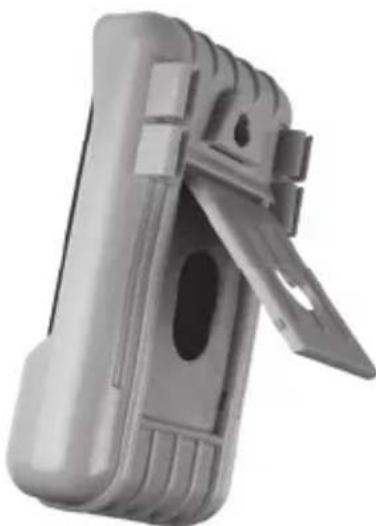

Sie können das Multimeter mit Hilfe des Holsters [2] aufstellen bzw. aufhängen. Klappen Sie zum Aufstellenden des Multimeters den Aufsteller auf der Rückseite des Holsters [2] aus. Weiterhin befindet sich oberhalb des Aufstellers eine Aussparung, um das Multimeter aufhängen zu konnen.

Wartung / Reinigung

Wartung

Wartungsarbeiten sind erforderlich, wenn das Multimeter beschadigt wurde, Flüssigkeit oder Gegenstände ins Innere des Gehäuses gelangt sind, das Multimeter Regen oder Feuchtigkeit ausgesetzt wurde oder wenn das Multimeter nicht einwandfrei Funktioniert oder heruntergefallen ist. In diesen Fällen darf das Multimeter nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführten.

Sicherung austauschen

Um die Sicherung zu tauschen, gehen Sie wie folgt vor:

Schalten Sie das Multimeter aus und entfern den Sie alle Messleitungen, bevor Sie das Multimeter öffnen!

• Entfernen Sie das Holster [2].

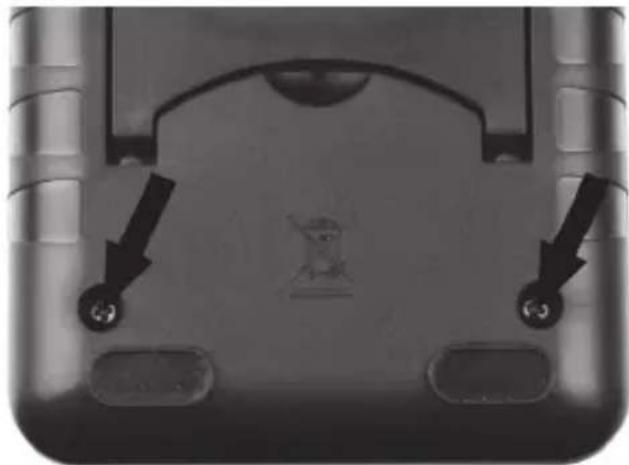

• Losen Sie die zwei Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

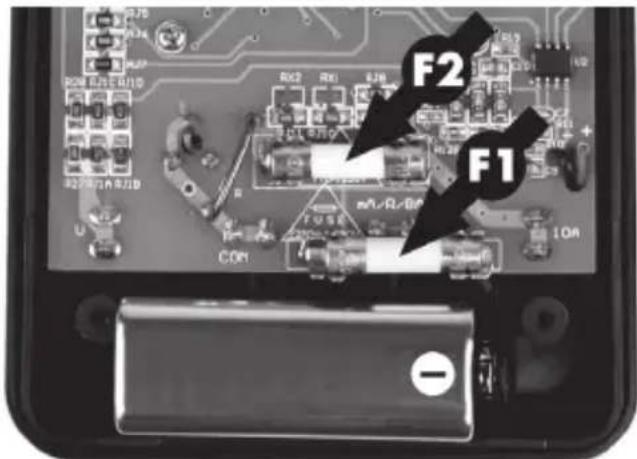

• Tauschen Sie die defekte Sicherung F1 (F 250mA / 300V) oder F2 (F 10A / 300V) gegen eine neue gleichen Typs aus.

• Setzen Sie die Rückwand wieder auf und schrauben Sie diese mit den zwei Schrauben fest.
• Legen Sie das Multimeter wieder in das Holster [2] ein.

Reinigung

Schalten Sie das Multimeter aus und entfern den Sie alle Messleitungen, bevor Sie das Multimeter reinigen!

Verwenden Sie zur Reinigung ein trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoffe angreifen. Stellen Sie safer, dass keine Flüssigkeiten in das Gehäuse eindringen können. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

Umwelthinweise und Entsorgungsangaben

Die mit thisem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Gerät erworbEN haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehoren nicht in den Hausmull. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.itte beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehalter fur Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führer Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplatzzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU sowie der RoHS-Richtlinie 2011/65/EU. Um die vollständige EU-Konformitäserklarung zu erhalten, senden Sie eine E-Mail an folgende E-Mailadresse: [e-mail]

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum.itte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf.itte lessen Sie vor Inbetriebnahme Ihres Produktés die beigeufige Dokumentation. Sollte es einmal zu einem Problem kommt, welches auf diese Weisen nicht gelöst werden kann, wenden Sie sichitte an unsere Hotline.itte halten Sie fur alle Anfragen die Artikelnummer bzw. wennvorhanden die Seriennummer bereit. Für den Fall, dass eine Telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler - nach unserer Wahl - kosten los repariert oder ersetzt. Mit Reparatur oder Austausch des Produktés beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ohre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen Neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: 044 - 55 10 057

E-Mail: [e-mail]

IAN: 273352

Hersteller

TARGA

GmbH

Coesterweg 45

59494 SOEST

DEUTSCHLAND / GERMANY

Content

Introduction 37

Intended use 37

Supplied items. 38

Technical data. 39
