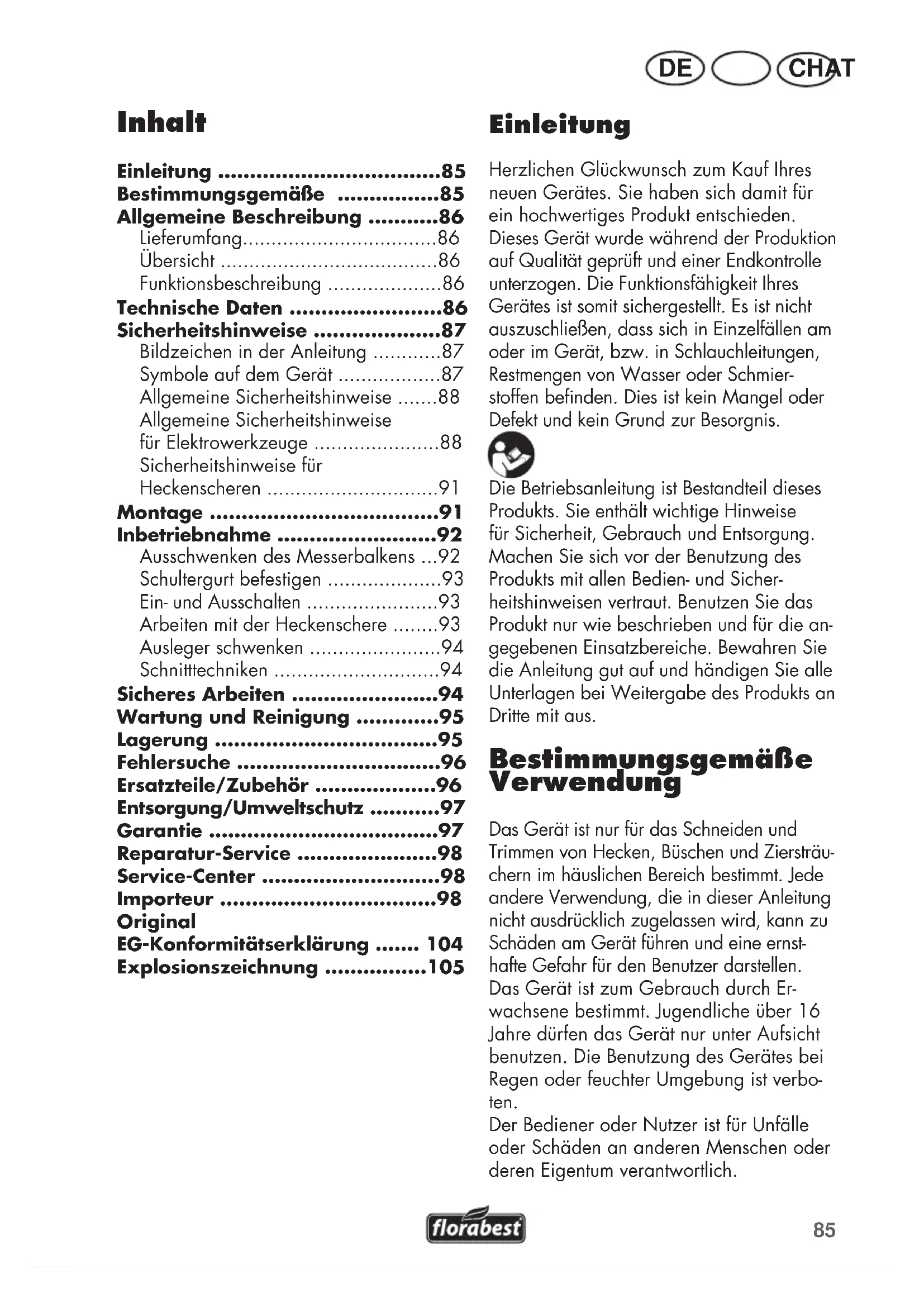

Inhalt

Einleitung 85

Bestimmungsgemäbe 85

Allgemeine Beschreibung 86

Lieferumfang. 86

Ubersicht 86

Funktionsbeschreibung 86

Technische Daten 86

Sicherheitshinweise 87

Bildzeichen in der Anleitung 87

Symbole auf dem Gerät 87

Allgemeine Sicherheitschinweise 88

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 88

Sicherheitshinweise für Heckenscheren 91

Montage 91

Inbetriebnahme 92

Ausschwenken des Messerbalkens ...92

Schultergurt befestigen 93

Ein- und Ausschalten 93

Arbeiten mit der Heckenschere 93

Ausleger schwenken 94

Schnittechniken 94

SicheresArbeiten. 94

Wartung und Reinigung 95

Lagerung 95

Fehlersuche 96

Ersatzteile/Zubehör 96

Entsorgung/Umweltschutz 97

Garantie 97

Reparatur-Service 98

Service-Center 98

Importeur 98

Original

EG-Konformitätserklarung .... 104

Explosionszeichnung 105

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit ihrer Gerätes ist damit sichergestellt. Es ist nicht auszuschreiben, dass sich in Einzelfallen am oder im Gerät, bzw. in Schlauchleitungen, Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil these Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgeme Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büssen und Ziersträuchern im häuslichen Bereich bestimmt. jeder andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Die Messer sind regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu halten. Stumpfe Messer überlasten die Maschine. Daraus resultierende Schäden unterliegen nicht der Garantie.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

• Langstielheckenschere ( zweiteilig )
• Messerschutz
• Barrierebügel
• Schultergurt
  Rundgriff
• Innensechskantschlüssel (im Barrierebügel)
• Montagematerial
  Originalbetriebsanleitung

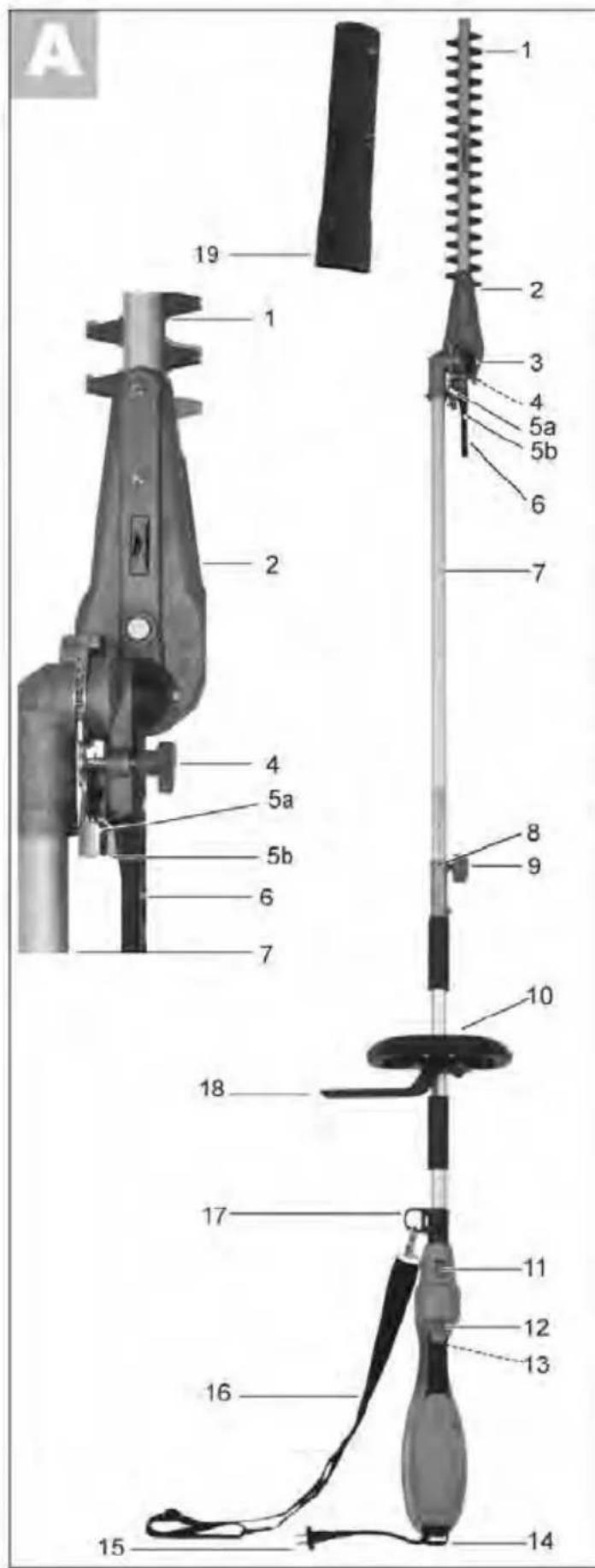

Übersicht

1 Sicherheitsmesserbalken

Getriebegehause
3 Winkelgetriebe
4 Rasthebelfixierung
5a Rasthebel
5b Sicherungshebel
6 Handgriff zur Verstellung des Messerbalkens
7 vorderer Ausleger
8 Sicherungsknopf
9 Drehstern
10 Rundgriff (vorderer Handgriff)
11 Sicherungsschieber
12 Sicherheitsschalter
13 Ein-/Ausschalter
14 Zugentlastung

15Netzkabel
16 Schultergurt
17 Trageöse
18 Barrierebugel
19 Messerschutz

20 Schrauben

Montageblock

Funktionsbuchung

Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätig werden.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Langstielheckenschere FHL 900 D4

Nenneingangsspannung 230-240 V\~,50 Hz

Leistungsaufnahme 900 W

Schutzklasse

Schutzart. IPX0

Gewicht 5,8 kg

Schnittlange 410 mm

Zahnabstand 20 mm

Schalldruckpegel (L_pA) 84,5 dB(A) K_pA = 3dB

Schalleistungspegel gemessen (LWA) 95,6 dB(A) KWA = 3 dB garantiert 99 dB(A)

Vibration am Handgriff 2,083 m/s²; K = 1,5 m/s²

Vibration am Rundgriff 3,132 m/s²; K = 1,5 m/s²

Der angegebene Schwingungsemissions

wert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, konnen daher nicht geltend gemacht werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schaden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Symbole auf dem Gerät

Achtung!

Betriebsanleitung lessen!

Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsatzlich Schutzbrille oder einen Gesichtsschutz, Gehorschutz und Schutzhelm.

Tragen Sie Schnittsichere Handschuhe.

Tragen Sie rutschfeste Sicherheitschuhe.

Umstehende Personen von dem Gerät fernhalten.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Lebensgefahr durch Stromschlag! Halten Sie sich mindestens 10m von Überlandleitungen fern.

DE CHAT

Achtung! Herabfallende Gegenstände. Insbesondere beim Schnitt über Kopfhohe.

Achtung! Verletzungsgefahr durch laufende Messer.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird.

HeiBe Oberfläche.

EsbestehtVerbrennungsgefahr.

Angabe des Schalleistungspegels L_wa in dB.

Elektrogeräte gehoren nicht in den Hausmüll.

Schutzklasse II

Schnittlange

Allgemeine Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und halten Sie sich Funktion, Wirkungsweise und Arbeitsstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie safer, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäßige Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerätofort auszuschalten und der Netzstecker zuziehen. Versorgen Sie Verletzungen

sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche" oder kontaktieren Sie unser Service-Center.

RESTRISIKEN

Auch wenn Sie diesen Elektrowerkzeugvorschriftsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahrenkonnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitschinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Un

ordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
  Das Gerät ist nicht für die Benutzung durch Kinder geeignet.

Elektrische Sicherheit:

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Vemeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängungskabels verringgert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektro-werkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
  Schlieben Sie das Gerät nach Mänglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (Fl-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgeführungen zu vermeiden.

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutz den Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter Einfluss von Drogen, Alkohol oder Medikantenstehen. Ein Moment der Unachtsamkeit beim Ge

brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzaus-rüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz verringgert das Risiko von Verletzungen.
• Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Vemeiden Sie eine unbeabschnittigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder-Tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vemeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
  Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich bewegenden Teilen. Lokkere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicheer im angegebenen Leistungsbereich.
• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteinstellungen vornehmen, Zubehörsteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
  Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle ha

ben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darüber die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
• Inspizieren Sie die zu schneidende Flüche sorgfältig und beseitigen Sie alle Drahte oder sonstigen Fremdkörper.
• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie ein geklemmtes Schnittgut nur bei ausgeschalteten Gerät. Ziehen Sie zusammen den Stecker aus

der Steckdose. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfaltiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.
• Halten Sie das Kabel vom Schneidbereich fern. Wahrend des Arbeitsvorgangs kann das Kabel im Gebusch verdeckt sein und versehentlich durchtrennt werden.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Verwenden Sie nur Originalteile.

1. Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

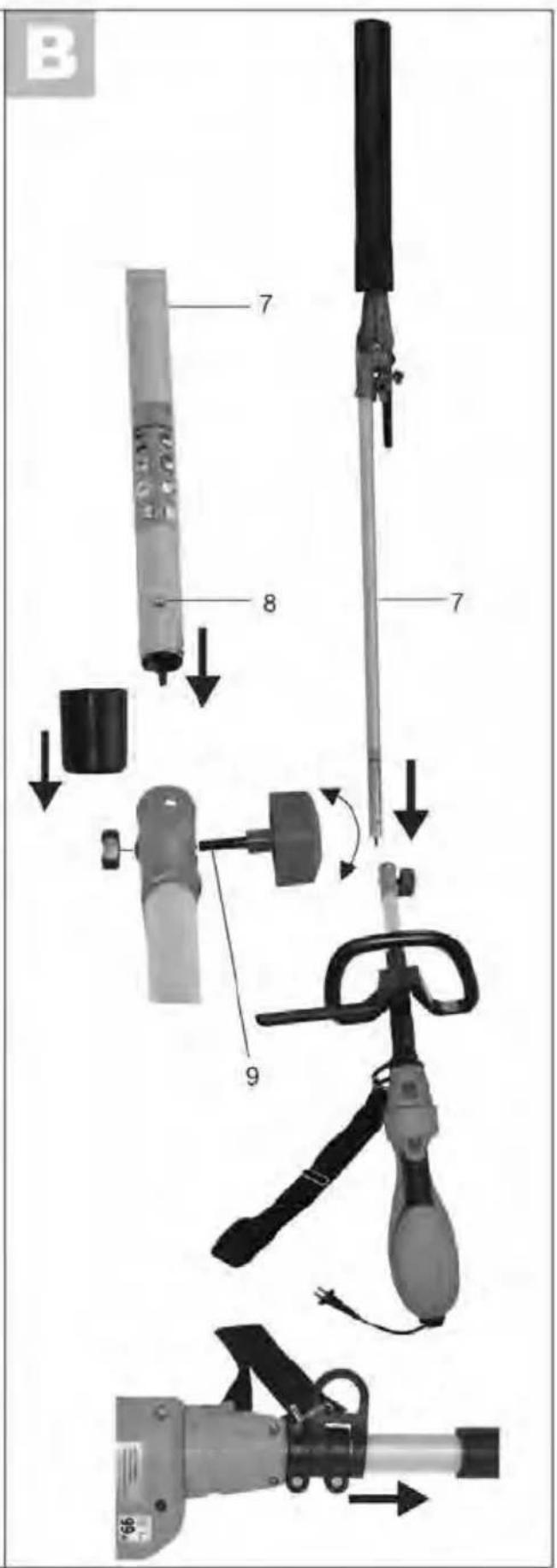

1. Entfernen Sie die Abdeckkappe am vorderen Ausleger (7). Schieben Sie den vorderen Ausleger der Langstielheckenschere auf den Rohrschaft der Langstielheckenschere mit einer leichten Drehbewegung auf. Der Sicherungsknopf (8) rastet damit ein. Fixieren Sie die beiden Rohr-elemente mit dem Drehstern (9). Schrauben Sie hierzu die Mutter von der Gewindestange des Drehsterns (9) und legen Sie diese seitlich in die Aufnahme des Rohrschaftes. Führten Sie die Gewindestange mit dem Drehstern (9) durch den Rohrschaft und verschrauben Sie den Drehstern (9) mit der Mutter.

1. Montieren Sie den Barrierebugel (18) für Rechtshänder in Variante a). Für Linkshänder montieren Sie den Barrierebugel gedreht in Variante b) entsprechend der Abbildung.

Setzen Sie den Barrierebürger wahlweise in Position a) oder b) auf den Montageblock (21). Stecken Sie die Schrauben (20) durch die fluchtenden Bohrungen und verschrauben Sie den Barrierebürger mit dem beiliegenden Innensechskantschluss mit dem Rundgriff (10), bis er fest anliegt.

Setzen Sie den Rundgriff (10) auf das Rohr auf. Klappen Sie den Montageblock des Rundgriffes (10) an und verschrauben Sieihn mit dem Drehstern.

Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden.
Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Es besteht die Gefahr von Personen- und Sachschäden.

Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmer Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschiedt oder verboten sein.

Ausschwenken des Messerbalkens

Die Demontage erfolgt in umgekehrter Reihenfolge.

Achten Sie bei der Montage des Rundgriffes (10) auf die korrekte Position des Barrierebuggels (18) für Rechtshänder/ Variante a) oder Linkshänder/Variante b). Siehe Abbildung C.

Inbetriebnahme

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, Arbeitshandschuhe, Augen-, Kopf- und Gehorschutz und Schnittfeste Arbeits-schuhe. Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Der Ein-/ Ausschalter und der Sicherheitschalter dürfen nicht arre-tiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein

1. Halten Sie den Sicherheitsmesserbalken (A1) am Handgriff (6) zur Verstellung des Sicherheitsmesserbalkens.

2. Drehen Sie die Rasthebelfixierung (4) aus dem Rasthebel (5a) heraus.

3. Entriegeln Sie den Rasthebel (5a) durch Drücken des Sicherungshebels (5b). Durch gleichzeitigen Druck auf den Sicherungsbele (5b) und den Rasthebel (5a) loses Sie die Fixierung der Sicherheitsmesserbalken (A1).

4. Zeitkosten Sie den Sicherheitsmesserbalken (A1) in Betriebsposition ausschwenken. Nutzen Sie die Raststufen und halten Sie den Rasthebel (5a) und den Sicherungshebel (5b) wieder eingreifen. Es sind 11 Raststufen möglich.

5. Drehen Sie die Rasthebelfixierung (4) wieder in den Rasthebel (5a) ein.

Beim eingeschwenkten Messerbalken handelt es sich um eine Transport und Lagerstellung. Zum Arbeiten mit dem Gerät darf der Messerbalken bis max. 90^ geschwenkt werden.

Schultergurt befestigen

Legen Sie den Schultergurt um. Befestigen Sie den Karabinerhaken des Schultergurtes (A16) an der Trageose (A17) am Rohrschaft des Gerätes. Wahlen Sie die Gurtlange so, dass sich der Karabinerhaken des Schultergurtes etwa auf Höhe ihrer Hüfte befindet.

Ein- und Ausschalten

Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einsatz darauf, dass das Gerät keine Gegenstände berührt.

1. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (A 14) am Ende des Gerätegehäuses ein.

2. SchlieBen Sie das Gerät an die Netzspannung an.

3. Zum Einsatzhalten sie den Sicherheitschalter (A12) gedruckt und drücken gleichzeitig den Ein-/Ausschalter (A13). Die Heckenschere lauft mit hochster Geschwindigkeit. Sie konnen den Sicherheitsschalter (A12) wieder loslassen.

4. Zum Ausschalten setzen Sie den Ein-/Ausschalter (A 13) wieder los.

Arbeiten mit der Heckenschere

Achten Sie beim Schneiden darauf,keine Gegenstände wie z.B. Drahtzäune oder Pflanzenstützen zu berühren.Dies kann zu Schaden am Messerbalken führen.

• Halten Sie das Gerät immer mit beiden Handen gut fest, mit einer Hand am hinteren Handgriff unnd mit der anderen Hand am vorderen Rundgriff (10). Daumen und Finger müssen die Handgriffe fest umschlieBen.

• Überprüfen Sie den Schultergurt (16) auf eine angenehme Position, die Ihnen das Halten der Heckenschere erleichtert. Die Trageöse (17) kann mit beiliegendem Werkzeug auf dem Rohr verschoben werden. Lösen Sie hier zu die beiden Schrauben der Tragösenbefestigung und verschiben Sie diese mit der Tragöse auf die gewünschte Position. Befestigen Sie die beiden Schrauben wieder (siehe Abbildung B, unten).

• Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerätofort aus,ziehen Sie den Netzstecker und entfernen dann den Gegenstand.

• Arbeitsen Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie daraufuf, dass das Verlangerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Kabel beschadigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!

Ausleger schwenken

Das Getriebegehäuse (A2) wird während des Betriebes besteht. Es besteht Verbrennungsgefahr. Berühren Sie nicht das Getriebegehäuse (A2) und die Verbindungsstelle zum vorderen Ausleger (A7).

E

1. Entsichert Sie die Rasterhaltierung durch Vorschieben des Sicherungsschiebers (11).

2. Zeit konnen Sie den Rohrschaft wahlweise um 45^ / 90^ nach rechts oder links drehen (siehe Skala am Gerät).

Schnitttechniken

• Schneiden Sie dicke Åste zuvor mit einer Astschere heraus.
• Der doppelseitige Messerbalken ermöglich den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
  Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
  Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelformig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
  Um lange gerade Linien zu erhalten, empfeihlt es sich Schnüre zu spannen.

Schnitthecken schneiden:

Es empfeihlt sich, Hecken in trapezahnlicher Form zu schreiben, um ein Verkahlen der unteren Aste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lasst Hecken optimal geedeiren. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und einGreater Sichtschnitt aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenscheere mit der Wachstumsrichtung von unter nach oben. Wenn Sie von oben nach unter schneiden, bewegen sich dunnere Aste nach auBen, wodurch)dinne Stellen oder Licher entstehen konnen.
2. Schneiden Sie dann die Oberkante je nach Geschmack garage, dachfornig oder rund.
3. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Tribe werden auf die Hälfte gekappt.

Freiwachsende Hecken pflegen:

Frei wachsende Hecken besteht zwischen zwei keinen Formsschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecken nicht zu hoch wird.

Sicheres Arbeitsen

• Beachten Sie den vorgeschreibenben Arbeitswinkel (siehe oberstehende Abbildung), um ein sicheres Arbeiten zu gewährleisten.

• Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.

• Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.

• Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.
  Wechseln Sie regelmäßige ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen. Sie konnen die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlangern. Achten Sie daraufuf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringgn.

Wartung und Reinigung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschreiben sind, von unserem Service-Center durchführten. Verwenden Sie nur Originalteile.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.

Tragen Sie beim Hantieren mit den Messern Handschuhe.

Führer Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

• Kontrollieren Sie die Heckenschere vor jeder Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz der Schrauben im Messerbalken.

• Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe ihrer Maschine überlasten.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

• Halten Sie Lüftungsschlitze und Motorgehause des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerätarf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden.

• Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen Kunststoffeile des Gera

• Halten Sie das Gerät stets sauber.
  Nach jeder Benutzung des Gerätes mussen Sie

-das Messer reinigen (mit oligem Lappen);
den Messerbalken einolen mit Olkannchen oder Spray.

• Das Getriebe ist wartungsfrei.

Lagerung

Bewahren Sie das Gerät im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf. Lager Sie das Gerät liegend oder gegen Umfallen gesichert. Bringen Sie das Schneidwerk in Lagerposition.
- Sie können das Gerät zur Lagerung am Handgriff zur Verstellung des Messerbalkens (6) aufhagen.

Fehlersuche

Problem	Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	Netzspannung fehl't	Steckdose, Kabel, Leitung, Stecker und Sicherung prüfen, ggf. Repa-ratur durch Elektrofachmann
	Ein-/Ausschalter (13)defekt
	Kohlebürsten abgenutzt
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Stromkabel beschädigt	Kabel überprüfen, ggf. Wechsel durch unser Service-Center
	Interner Wackelkontakt
	Ein-/Ausschalter (13)defekt	Reparatur durch Service-Center
Messer werden—heiß	Messer (1) stumpf	Messerbalken (1) schleifen oder austauschen (Service-Center)
	Messer (1) hat Scharten	Messerbalken (1) überprüfen oder austauschen (Service-Center)
	Zu viel Reibung wegen feh-lender Schmierung	Messerbalken (1) ölen

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte telefonisch an das ServiceCenter (siehe „Service-Center"Seite 98). Halten Sie die unten genannten Bestellnummern bereit.

Pos. Explosions- Bezeichnung Bestell-Nr.zeichnung

6-9, 117, 118	Unteres Rohr (vorderer Ausleger), kpl. montiert	91096602
10-16 Rohrverbinder	91096586
17-23	Oberes Rohr	91096598
49,97,162-165	Verbindungsstück oberes Rohr	91102870
74+75 Griff mit Schrauben	91096590
178-185	Rundgriff (Zusatzgriff)	91102876
176+177+66	Barrierebügel (Beinschutz)	91096595
74-111+124-128	Getriebeinheit mit Messer balken	91096597
74-111	Getriebeinheit ohne Messer balken	91096600
151-153	Kohlebürstensatz	91102871

Entsorgung/Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantié ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ohnen gegen den Verkauf der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur

oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und dazu als Verschleibele angesehen werden konnen (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 109772) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.
• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 109772

AT Service Österreich

Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [e-mail]
IAN 109772

CH Service Schweiz

CH Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 109772

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Deutschland

www.grizzly-service.eu

DE AT CH	Original EG-Konformitäts-erklärung
Hiermit bestätigten wir,dass dieLangstielheckenschereBaureihe FHL 900 D4Seriennummer 201505000001 - 201505074500folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2004/108/EG • 2000/14/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60745-1:2009/A11:2010 • ISO 11680-1:2011EN ISO 10517:2009/A1:2013 • EN 55014-1:2006/A2:2011EN 55014-2:1997/A2: 2008 • EN 61000-3-2:2006/A2:2009 • EN 61000-3-3:2008
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14 EC bestätigt:Schalleistungspegel:Garantiert: 99 dB(A);Gemessen: 95,6 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EC
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgtder Hersteller:
CEGrizzly Tools GmbH & Co. KGStockstädtler Straße 2063762 Großostheim, 27.05.2015Germany	Volker LappasDokumentationsbevollmächtigter

*Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik-geräten

Stockstädter Straße 20

D-63762 Groβostheim

Last Information Update · Tietojen tila · Informationsstatus

Tilstand af information · Version des informations

Stand van de informatie · Stand der Informationen:

03/2015·Ident.No.:75021040032015-3
