BEDIENUNGSANLEITUNG FHT 600 D3 FLORABEST

ELEKTRISCHEBGGENSCHAAR

Originalbetriebsanleitung

IAN109770

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite

Content

Introduction 4

Intended Use 4

General Description............5

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzly-service.eu

Sisälto

Alkusanat 17

Käytötarkoitus 17

Yleinen kuvaus 18

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

Saksa

www.grizzly-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
D-63762 Großbostheim
Tyskland
www.grizzly-service.eu

Sommaire

Introduction 39

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
D-63762 Großostheim
Allemagne
www.grizzly-service.eu

Inhoud

Inleiding 52

Gebruik 52

Technische gegevens. 53

Beschermingsklasse . IPXO

Snoeibewegingen 2800 min

Gewicht (incl. accessoires) ca. 3,6 kg

Beschermingsklasse II

Snijlengte

Elektrische veiligkeit:

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

Duitsland

www.grizzly-service.eu

Inhalt

Einleitung 65

Bestimmungsgemäß

Verwendung 65

Allgemeine Beschreibung 66

Lieferumfang. 66

Funktionsbeschreibung. 66

Ubersicht 66

Technische Daten 67

Sicherheitshinweise. 67

Bildzeichen auf dem Gerät. 68

Symbole in der Betriebsanleitung ....68

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 68

Sicherheitschinweise für

Heckenscheren 71

Bedienung 72

Ein- und Ausschalten. 72

Arbeiten mit dem Gerät 72

Schnittechniken 73

Wartung und Reinigung 73

Lagerung 74

Entsorgung/Umweltschutz.....74

Ersatzteile/Zubehör 75

Fehlersuche 76

Garantie 77

Reparatur-Service 78

Service-Center. 78

Importeur 78

Original EG-Konformitäserklarung 84

Explosionszeichnung 85

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschreiben, dass sich in Einzelfällen am oder im Gerät bzw. in Schlauchleitungen, Restmen-gen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Gerätes. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgeme Verwendung

Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im hauslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Der Sicherheitsmesserbalken ist regelmäß auf Abnutzung zu kontrollieren und nachschleifen zu halten. Ein stumpfer Sicherheitsmesserbalken überlastet das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Elektroheckenschere
- Messerschutz
Betriebsanleitung

Funktionsbeschreibung

Die Elektroheckenschere besitzt als Antriebe einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benöttigt keine Erdung.

Als Schneideinrichtung besitzt das Gerä einen doppelseitigen Sicherheitsmesserbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Der Anstößschutz an der Spitze des Sicherheitsmesserbalkens verhindert unangenehme Rückschläge beim Auftreffen auf Wände, Zäune usw. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigter werden. Zusätzlich schützt der Handschutz vor Asten und Zweigen.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

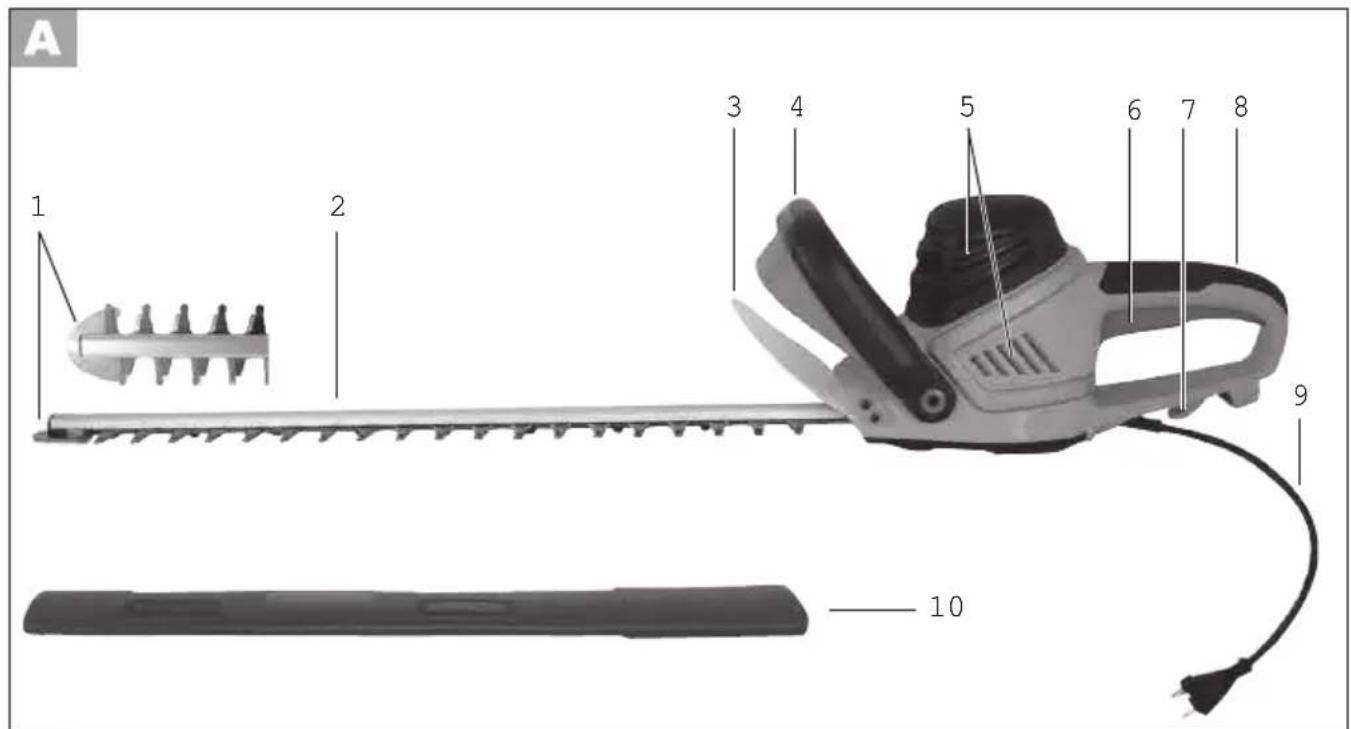

Übersicht

1 Anstoßschutz mit Bohrung zum Aufhängen des Gerätes

2 Sicherheitsmesserbalken
3 Handschutz

4 Bügelgriff mit Sicherheitsschalter

5 Lufungsschlitze
6 Ein/Ausschalter
7 Zugentlastung
8 Handgriff

9Netzkabel (Kabel)

10 Messerschutz

Technische Daten

Elektroheckenschere FHT 600 D3
Nenneingangsspannung ..230-240 V\~,50 Hz
Leistungsaufnahme
(Anschlussleistung) .600 W
Schutzklasse. IPXO
Schutzart.
Schnittbewegungen 2800 min Gewicht (inkl.Zubehor) ca.3,6 kg
Schnittlange ca.600 mm
Messerlange
(inkl.AnstoBschutz) ca.680 mm
Messerzahnabstand ca.24 mm
Schalldruckpegel (L_PA) 90,45 dB(A), K_PA = 3 dB
Schalleistungspegel (L_WA) garantiert 101 dB(A) gemessen..98,41 dB(A); K_WA = 3 dB
Vibration (a) am Handgriff...2,578 m/s;K=1,5 m/s2 am Bugelgriff...3,519 m/s;K=1,5 m/s2

Larm- und Vibrationswerte wurden entsprechend den in der Original EG-Konformitäserklarung genannten Normen und Bestimmungen ermittelt. Technische und optische Veränderungen konnen im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, konnen daher nicht geltend gegacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning: Der Schwingungsemis-sionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert underschieden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigten, beispelseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitshinweise

Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit dem Gerät und halten Sie sich Funktion, Wirkungssweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklärren. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäß Gebrauch des Gerätes kann zu schweren Verletzungen führen.

Bildzeichen auf dem Gerät

Achtung!

Betriebsanleitung lessen.

Tragen Sie Augen- und Gehorschutz.

Benutzen Sie das Gerät nicht bei Regen oder an nassen Hecken.

Ziehen Sie sofort den Netzstecker, wenn das Netzkabel beschadigt, verwickelt oder durchtrennt wurde.

Angabe des Schalleistungspegels L_wg in dB

Elektrogeräte gehoren nicht in den Hausmüll.

Schutzklasse II

Schnittlange

Symbole in der Betriebsanleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erlautert) mit Angaben zur Verhütung von Schaden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitsinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitsinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit:

• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

• Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern.

Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nisse fern.

Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlänge

rungskabel, die auch für den Außenbereich geeignet sind.

Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist.

Sicherheit von Personen:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrupstung, wie rutschfeste Sicherheitschu

he, Schutzhelm oder Gehorschutzverringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschalte ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektrowerkzeuges:

• Überlasten Sie das Gerät nicht.
  Verwenden Sie für ihre Arbeit

das dazu bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.

These Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge

scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

• Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drahte oder sonstigen Fremdkörper.

Service:

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Heckenscheren

• Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie ein geklemmtes Schnittgut nur bei ausgeschalteten Gerät.

Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu

schweren Verletzungen führen.

• Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewährung der Heckenschere stets die Schutzabdeckung aufziehen.

Sorgfaltiger Umgang mit dem Gerat verringert die Verletzungsgefahr durch das Messer.

• Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommt kann.

Der Kontakt des Schneidmessers mit einer spannungsfuhrenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Kabel vom Schneidbereich fern.

Während des Arbeitsvorgangs kann das Kabel im Gebusch verdeckt sein und versehentlich durchtrennt werden.

• Durchsuchen Sie vor der Arbeit die Hecke nach verborgenen Objekten, z. B. Draht etc.

• Halten Sie die Heckenschere richtig, z. B. mit beiden Händen an den Handgriffen, wenn zwei Handgriffe vorhanden sind.

Der Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.

• Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Fassen Sie das Gerät nie am Schneidmesser an oder haben es am Schneidmesser auf.

Der Kontakt mit dem Schneidmesser kann zu Verletzungen führen.

Bedienung

Verwenden Sie das Gerät nicht ohne Handschutz.

Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung und Arbeitshandschuhe. Tragen Sie Augen- und Gehorschutz.

Vergewissern Sie sich vor jeder Benutzung, dass das Gerät Funktionstüchtig ist. Es besteht die Gefahr von Personen- und Sachschäden.

Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden. Sie müssen nach Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein,arf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie daraufuf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Es besteht Gefahr durch elektrischen Schlag.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Ein- und Ausschalten

Nehmen Sie vor dem Einschalten den Messerschutz (A 10) ab.
Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Handen und mit Abstand vom eigenen Körper gut fest.
Achten Sie vor dem Einschalten daraufuf, dass das Gerät keine Gegenstände berührt.
So vermeiden Sie Geräteschäden

und eventuell darauf resultierende Personenschaden.

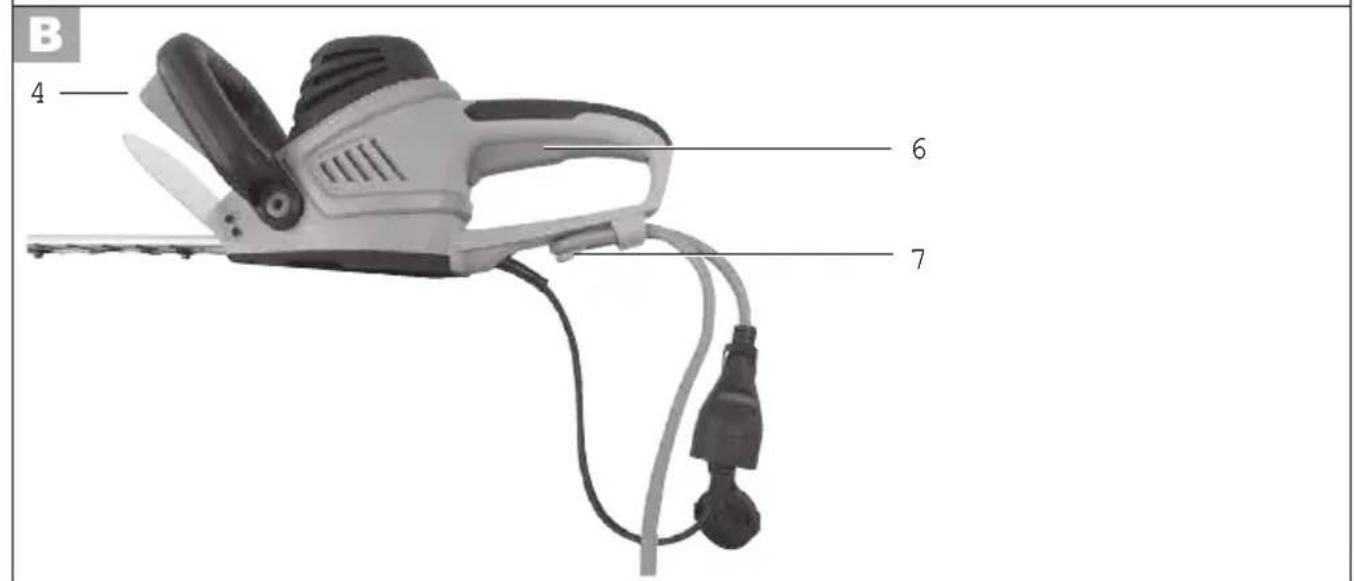

1. Zur Zugentlastung formen Sie aus dem Ende des Verlangerungs-kabels eine Schlaufe, führen diese durch die Öffnung am Handgriff und hangen sie in die Zugentlastung (7) am Handgriff ein.

2. Schlieben Sie das Gerät an die Netzspannung an.

3. Zum Einsatzalten halten Sie den Sicherheitsschafter am Bügelgriff (4) gedrückt und drücken gleichzeitig den Ein-/Ausschafter (6) am Handgriff. Die Heckenschere lauft mit hochster Geschwindigkeit.

4. Zum Ausschalten setzen Sie ein den beiden Schalter los.

Arbeiten mit dem Gerät

Achten Sie beim Schneiden darüber, keine Gegenstände wie z. B. Drahtzäune oder Pflanzenstützen zu berühren. Dies kann zu Schaden am Sicherheitsmesserbalken führen.

• Schalten Sie bei Blockierung des Sicherheitsmesserbalkens durch feste Gegenstände das Gerät sofort aus,ziehen Sie den Netzstecker und entfernen dann den Gegenstand.

• Arbeitsen Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie daraufuf, dass das Verlangerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Netzkabel nie über die Hecke, wo es leicht von dem Sicherheitsmesserbalken erfasst werden kann.

• Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.

Ziehen Sie sofort den Netzstecker, wenn das Netzkabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!

Schnitttechniken

Schneiden Sie dicke Aste zuvor mit einer Astschere heraus.
- Der doppelseitige Sicherheitsmesserbalken erhöglich den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförderig auf und ab.
Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelformig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
Um lange gerade Linien zu erhalten, empfehlts sich Schnüre zu spannen.

Schnitthecken schneiden:

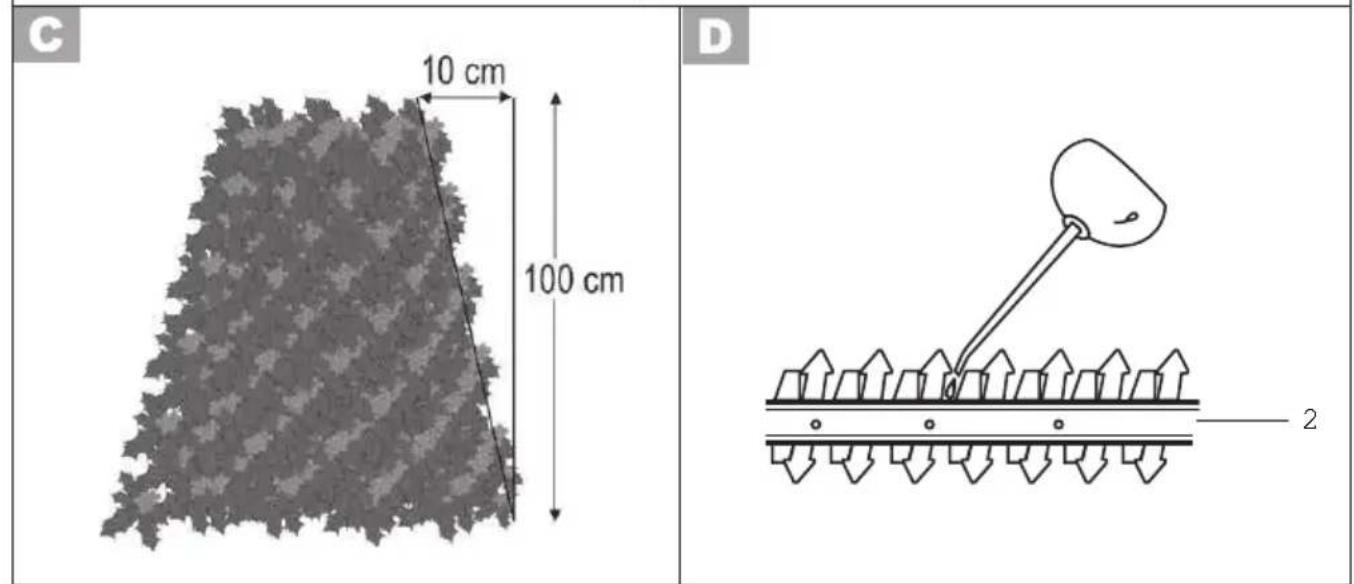

Es empfeihlt sich, Hecken in trapezahnlicher Form zu schneiden, um ein Verkahlen der unteren Aste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lasst Hecken optimal geedeiren. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und einGreater Sichtschutz aus.

1. Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unter nach oben. Wenn Sie von oben

nach unter schneiden, bewegensich dunnere Aste nach auBen, wodurch)dinne Stellen oder Locher entstehen konnen.

1. Schneiden Sie dann die Oberkante je nach Geschmack gere de, dachformig oder rund.
2. Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupttrieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.

Freiwachsende Hecken pflegen:

Frei wachsende Hecken besteht zwischen zwei keinen Formsschnitt, müssen aber regelmäßig geglecht werden, damit die Hecken nicht zu hoch wird.

Wartung und Reinigung

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von unserem ServiceCenter durchfuhren. Verwenden Sie nur Originalteile. So vermeiden Sie Gerateschaden und eventuell darauf resultierende Personenschaden.

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Tragen Sie beim Hantieren mit dem Sicherheitsmesserbalken Handschuhe.
Gefahr von Schnittverletzungen.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie konnten das Gerät damit irreparabel beschädigen. Chemische Substanzen konnen die Kunststoffe des Gerätes angreifen.

Führer Sie folgende Wartungs- und Reinigungserbeiten regelmäßig durch. Dadurch ist eine lange und zuverlüssige Nutzung gewährleistet.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz der Schrauben im Sicherheitsmesserbalken (A 2).
• Schneiden Sie nicht mit einem stumpfen oder abgenutzten Sicherheitsmesserbalken, da Sie ansonsten Motor und Getriebe Ihrsgesamt überlasten.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen (A 1,3) auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
• Halten Sie Lüftungsschlitze (A5) und Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerätarf werden mit Wasser abgespritz werden, noch in Wasser gelegt werden.

Reinigen Sie nach jeder Benutzung den Sicherheitsmesserbalken (2) sorgfältig.

Nach jeder Benutzung müssen Sie

• den Sicherheitsmesserbalken reinigen (mit einem öligem Lappen);
• den Sicherheitsmesserbalken mit einem Ölkannchen oder Spray einölen.

Lagerung

Reinigen Sie das Gerät vor der Aufbewährung.
Bewahren Sie das Gerät im mitgelieferten Messerschutz (A 10) trocken und außerhalb der Reichweite von Kindern auf.
Um das Gerät direkt und ohne Messerschutz (A 10) aufzuhängen, ist am Anstoffschutz (A 1) eine Bohrung angebracht.

Entsorgung/Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-shop.de oder www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sichitte Telefonisch an das ServiceCenter (siehe „Service-Center"Seite 78).Halten Sie die unten genannten Bestellnummern bereit.

Position Betriebsanleitung	Position Explosions-zeichnung	Bezeichnung	Bestell-Nr.
A 2	31	Sicherheitsmesserbalken	91102923
A 3	24+25	Handschutz	91102921
67-69 Kohlebürsten + Haltersatz	91102922

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Netzkabel, Leitung, Netzste-cker und Sicherung prüfen, ggf. Repara-tur durch Elektrofachmann
	Ein-/Ausschalter (Ä6) defekt
	Kohlebürsten abgenutzt	Reparatur durch Service-Center
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Netzkabel beschädigt	Netzkabel überprüfen, ggf. Wechsel durch unser Service-Center
	Internet Wackelkontakt	Reparatur durch Service-Center
	Ein-/Ausschalter (Ä6) defekt
Schneidzähne werden heiß	Sicherheitsmesserbal-ken stumpf	Sicherheitsmesserbalken (Ä2) schleifen oder austauschen (Service-Center)
	Sicherheitsmesserbal-ken hat Scharten	Sicherheitsmesserbalken (Ä2) überprü-fen oder austauschen (Service-Center)
	Zu viel Reibung wegen fehlender Schmierung	Sicherheitsmesserbalken (Ä2) ölen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Garantié ab Kaufdatum.

Im Falle von Mängeln diesen Gerätes stehen Ohnen gegen den Verkauf der Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den OriginalKassenbon gut auf. These Unterlandage wirdals Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum these Gerates ein Materialoder Fabrikationsfehler auf, wird das Gerat von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerat und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Geräteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z. B. Sicherheitsmesserbalken, Exzenter und Kohlebürsten) oder fur Beschädigungen an zerbrechlichen Teilen (z. B. Schalter, Akkus).

These Garantie verfüllt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

-itte halten Sie fur alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 109770) als Nachweis fur den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel aufreten kontaktieren Sie

DEATCH

zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Gerät konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführtenessen. Sie erstellt Ihnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 109770

AT Service Osterreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 109770

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 109770

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

D-63762 GroBostheim

www.grizzly-service.eu

DE AT CH Original EG-Konformitätserklärung

Hiermit bestätigten wir, dass die Elektroheckenschere Baureihe FHT 600 D3 Seriennummer 201505000001-201505091320 folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2006/42/EG • 2004/108/EG • 2000/14/EG • 2011/65/EU*

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010 • EN 62233:2008 EN 55014-1:2006/A2:2011 • EN 55014-2:1997/A2:2008 EN 61000-3-2:2006/A2:2009 • EN 61000-3-3:2013

Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schalleistungspegel: garantiert: 101 dB(A); gemessen: 98,41 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:

Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany 22.06.2015 V. Lappas (Dokumentationsbevollmächtigter)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parliaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

D-63762Groβostheim

Last Information Update - Tietojen tila

Informationsstatus · Version des informations

Stand van de informatie · Stand der Informationen:

03/2015-Ident.-No.:76002219032015-FI/BE/NL
