PAS 7.2 A1 - Schrauber PARKSIDE - Kostenlose Bedienungsanleitung

Marke	Parkside
Modell	PAS 7.2 A1
Produkttyp	Akkuschrauber
Nennspannung	7,2 V
Akkutyp	Integrierter Lithium-Ionen-Akku
Akkukapazität	1300 mAh
Leerlaufdrehzahl	0 - 230 min⁻¹ (U/min)
Max. Drehmoment	6 Nm (weich) / 10 Nm (hart)
Bitaufnahme	6,35 mm (1/4")
Ladegerät	Modell PAS 7.2 A1-3, Eingang 230-240 V~50/60 Hz, Ausgang 9,5 V / 500 mA
Ladezeit	Ca. 3 Stunden
Geeignete Materialien	Holz, Kunststoff, Metall
Drehrichtung	Umschaltbar (Rechts-/Linkslauf) mit Mittelsperre
LED-Leuchte	Ja, integriert
Akkuladezustandsanzeige	3 LEDs (rot/orange/grün)
Garantie	3 Jahre ab Kaufdatum
Kundendienst Frankreich	0800 919270
Empfohlene Pflege	Mit einem trockenen Tuch reinigen, Lösungs- und Flüssigkeitsmittel vermeiden
Ersatzteile	Wenden Sie sich an den Kundendienst für originale Bits und Ladegerät
Reparierbarkeit	Dem Kundendienst oder einem qualifizierten Elektriker anvertrauen, Originalteile verwenden

Häufig gestellte Fragen - PAS 7.2 A1 PARKSIDE

Wie lade ich den Akku des Parkside PAS 7.2 A1 Akkuschraubers?

Um den Akku zu laden, schließen Sie das Ladegerät PAS 7.2 A1-3 an eine 230 V~50/60 Hz Steckdose an und verbinden Sie es mit der Ladebuchse des Geräts. Die Ladezeit beträgt ca. 3 Stunden. Der Ladevorgang ist abgeschlossen, wenn die drei LEDs des Akkus leuchten (rot/orange/grün). Ziehen Sie dann das Ladegerät ab.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter (1) oberhalb des Schalters. Schieben Sie ihn nach links für Rechtslauf (Schrauben) und nach rechts für Linkslauf (Lösen). Zum Verriegeln des Geräts stellen Sie ihn in die Mittelstellung.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmomenteinstellring (7), um das Drehmoment anzupassen. Das erforderliche Drehmoment hängt vom Material und der Schraube ab. Das maximale Drehmoment beträgt 6 Nm (weich) oder 10 Nm (hart). Das Drehmoment wird automatisch beim Erreichen des eingestellten Werts ausgelöst.

Was bedeuten die LEDs an der Akkuanzeige?

Die Akkuanzeige (2) hat drei LEDs. Rot + orange + grün: Akku vollständig geladen oder maximale Leistung. Rot + orange: mittlere Leistung. Nur rot: Akku schwach, laden Sie ihn auf.

Was ist die bestimmungsgemäße Verwendung dieses Akkuschraubers?

Dieser Akkuschrauber ist für das Schrauben in Holz, Kunststoff und Metall ausgelegt. Er ist nicht für den gewerblichen Gebrauch bestimmt. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann Gefahren verursachen.

Wie setze ich einen Bit ein oder wechsle ihn?

Zum Einsetzen eines Bits schieben Sie ihn direkt in die Werkzeugaufnahme (6). Zum Entfernen ziehen Sie ihn einfach ab. Stellen Sie sicher, dass er fest sitzt und kein Spiel hat.

Wie verriegle ich den Schalter zur Sicherheit?

Stellen Sie den Drehrichtungsschalter (1) in die Mittelstellung. Dadurch wird der Ein-/Ausschalter (4) blockiert und ein unbeabsichtigtes Starten verhindert. Diese Position wird während des Transports oder der Aufbewahrung empfohlen.

Welche Garantie hat der Parkside PAS 7.2 A1 Akkuschrauber?

Das Gerät hat eine Garantie von 3 Jahren ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch keine Transportschäden, Verschleißteile oder unbefugte Eingriffe.

Wie pflege ich den Akkuschrauber?

Ziehen Sie vor der Reinigung immer das Ladegerät ab. Reinigen Sie das Gehäuse mit einem trockenen Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder aggressive Reinigungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit in das Gerät.

Wo finde ich den Kundendienst?

In Frankreich kontaktieren Sie die 0800 919270 (kostenlos). In Belgien ist die Hotline von Montag bis Freitag von 8 bis 20 Uhr (MEZ) erreichbar. Sie können auch eine E-Mail an [e-mail] senden.

BEDIENUNGSANLEITUNG PAS 7.2 A1 PARKSIDE

Originalbetriebsanleitung

IAN 95883

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB

DE/AT/CH Originalbetriebsanleitung Seite 9

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 95883

Bestimmungsgemäß Gebrauch 10

Ausstattung. 10

Lieferumfang. 10

Technische Daten 10

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 11

1. Arbeitsplatz-Sicherheit 11
   2.Elektrische Sicherheit 11
2. Sicherheit von Personen 12
3. Verwendung und Behandlung des Elektrowerkzeugs 12
4. Verwendung und Behandlung des Akkuwerkzeugs 13
5. Service 13
   Gerätespezifische Sicherheitschinweise für Akkuschrauber. 13
   Originalzubehör/-zusatzgeräte 13

Vor der Inbetriebnahme 14

Geräte-Akku laden (siehe Abb. C) 14

Bits/Schraubendrehereinsätze auswechseln. 14

Inbetriebnahme 14

Akkuschrauber ein-/ausschalten 14

Drehrichtung umschalten 14

Drehzahl regulieren 14

LED-Lampe ein-/ausschalten 14

Drehmoment-Einstellung 15

Akkuzustandsanzeige. 15

Tipps und Tricks 15

Wartung und Reinigung 15

Garantie 15

Service. 15

Importeur 16

Entsorgung 16

Original-Konformitätserklarung 16

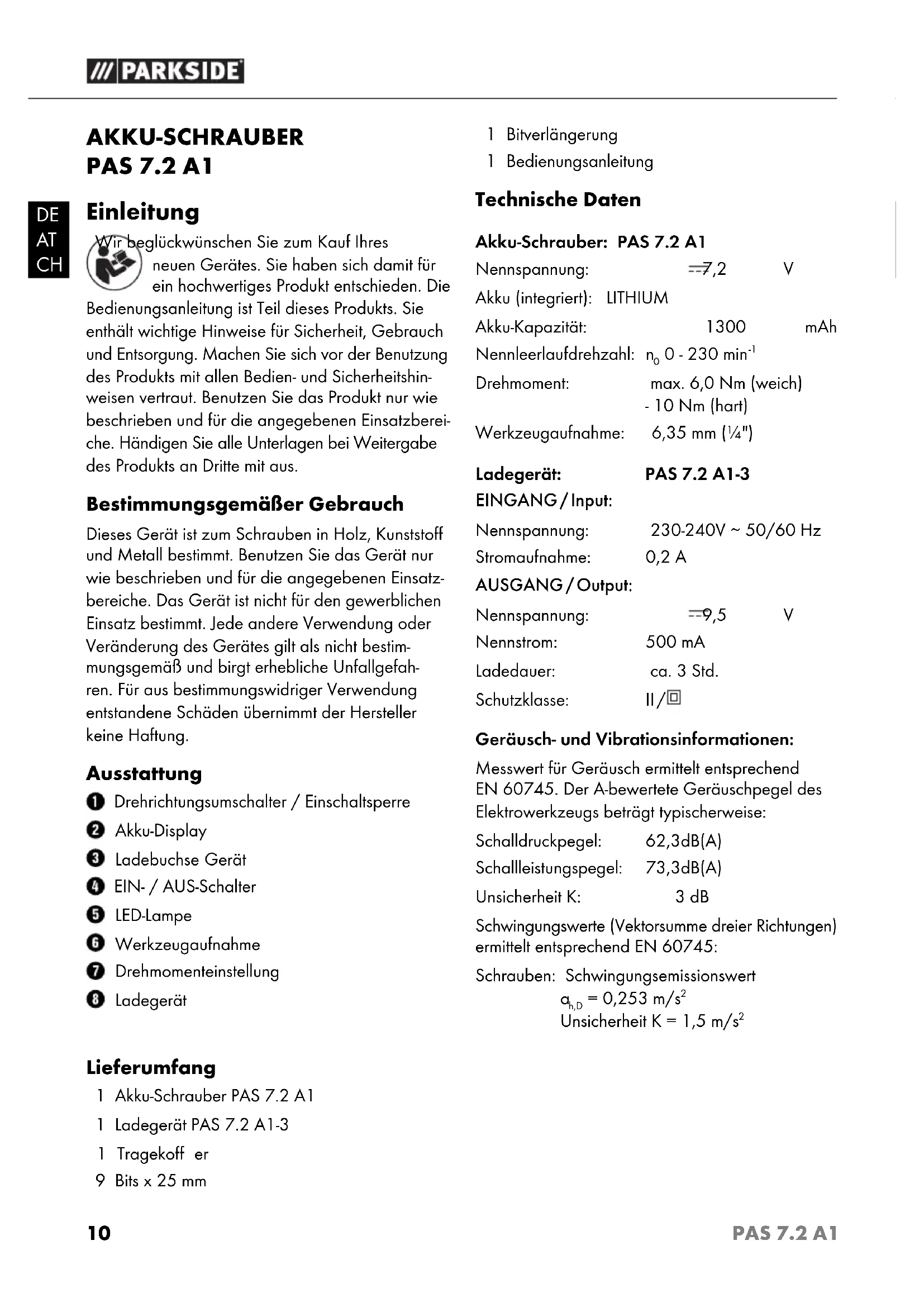

AKKU-SCHRAUBER PAS 7.2 A1

Einleitung

glückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die

Bedienungsanleitung ist Teil deses Produktions. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produktions mit allen Bedien- und Sicherheitsin- weisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produktions an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Schrauben in Holz, Kunststoff und Metall bestimmt. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.Eine andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Ausstattung

Drehrichtungsumschafter/Einschalsperre
2 Akku-Display
3 Ladebuchse Gerat
EIN-/AUS-Schalter
5 LED-Lampe
6 Werkzeugaufnahme
Drehmorenteinstellung
8 Ladegerat

Lieferumfang

1 Akku-Schrauber PAS 7.2 A1
1 Ladegerat PAS 7.2 A1-3
1 Tragekoff er
9 Bits × 25 mm

1 Bitverlängerung
1 Bedienungsanleitung

Technische Daten

Akku-Schrauber: PAS 7.2 A1

Nennspannung: = 7,2 V

Akku (integriert): LITHIUM

Akku-Kapazitat: 1300 mAh

Nennleerlaufdrehzahl: n_00 - 230min^-1

Drehmoment: max. 6,0 Nm (weich) -10 Nm (hart)

Werkzeugaufnahme: 6,35 mm (1/4")

Ladegerät: PAS 7.2 A1-3

EINGANG/Input:

Nennspannung: 230-240V 50/60 Hz

Stromaufnahme: 0,2 A

AUSGANG/Output:

Nennspannung: 9,5 V

Nennstrom: 500 mA

Ladedauer: ca. 3 Std.

Schutzklasse: II/回

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 62,3dB(A)

Schalleistungspegel: 73,3dB(A)

Unsicherheit K: 3 dB

Schwingungswerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Schrauben: Schwingungsemissionswert

$$ \begin{array}{l} \mathrm {a} _ {\mathrm {h}, \mathrm {D}} = 0, 2 5 3 \mathrm {m} / \mathrm {s} ^ {2} \ \text {U n s i c h e r} K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} \ \end{array} $$

WARNUNG!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einsatzzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielweise Zeiten, in denen das Elektrowerkzeug abgeschal-tet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitseinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auff angeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und / oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig geglepte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkufl üssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGEFAH! Laden Sie nicht aufladbare Batterien niemals auf.

6. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von quali fi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifi sche Sicherheitshinweise für Akkuschrauber

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Halten Sie das Elektrowerkzeug fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.
Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Ruckschlag verursachen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treff en kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
■ Bei Arbeiten am Gerät, sowie Transport bzw. Aufbewährung bringen Sie den Drehrichtungsumschafter in die Mittelposition (Sperre). So verhindern Sie unbeabsichtigtes Anlaufen des Elektrowerkzeuges.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Originalzubehör/-zusatzgeräte

■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedünnungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Vorder Inbetriebnahme

Geräte-Akku laden (siehe Abb. C)

HINWEIS

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor der ersten Inbetriebnahme mindestens 3 Stunden. Sie konnen den Li-lonen-Akku jederzeit aufl aden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorgangs schädigt den Akku nicht.

Ladevorgang starten:

SchlieBen Sie das Ladegera an eine Stromqueille mit 230V 50Hz an.
Verbinden Sie das Ladegera mit der Ladebuchse des Gerates 3

Der Akku ist geladen, wenn alle drei LEDs im Akku-Display 2 leuchten.

LED-Indikation:

rot:

rot/orange: Akku teilgeladen

rot/orange/grün: Akku geladen

Ladevorgang beenden:

Trennen Sie das Ladegera von der Stromquelle.
Trennen Sie das Ladegera von der Ladebuchse des Gerates 3.

Bits/Schraubendrehereinsätze auswechseln

Einsetzen:

Setzen Sie einen Bit direkt in die Werkzeugaufnahme in.

Entrehmen:

Ziehen Sie den Bit aus der Werkzeugaufnahme 6 heraus.

Inbetriebnahme

Akkuschrauber ein-/ausschalten

Einschalten:

Drucken Sie zur Inbetriebnahme des Gerätes den EIN-/ AUS-Schalter nd halten Sie ihn gedrückt.

Ausschalten:

Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 4bs.

Drehrichtung umschalten

Rechtslauf:

Schieber Ben Sie den Drehrichtungsumschalte 1 nach links.
Drucken Sie den EIN-/AUS-Schalte. Sie konnen jetzt die Schrauben eindreten.

Linklauf:

beginnt

Schieber den Drehrichtungsumschalte 1 nach rechts.
Drucken Sie den EIN-/AUS-Schalte. Sie konnen jetzt Schrauben herausdrehen.

Einschalsperre:

Schieber Ben Sie den Drehrichtungsumschalte in die Mittelposition. Der EIN-/AUS-Schalter 4 ist blockiert.

Drehzahl regulieren

Der EIN-/ AUS-Schalter 4 erfügt über eine variable Geschwindigkeitsregelung. Leichter Druck auf den EIN-/ AUS-Schalter 4ewirkt eine niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die Drehzahl.

LED-Lampe ein-/ ausschalten

Einschalten:

Drucken Sie den EIN-/ AUS-Schalte und halten ihn gedrückt.

Ausschalten:

Lassen Sie den EIN-/AUS-Schalte4 los.

Drehmoment-Einstellung

Das Drehmoment für eine bestimmte Schrauben-gröbe wird an der Drehmorenteinstellung ⑦ eingestellt. Das erforderliche Drehmoment ist von mehreren Faktoren abhängig:

• von der Art und Härte des zu bearbeitenden Materials.
• von der Art und der Länge der verwendeten Schrauben.
• von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmomets wird durch Auslösen der Kupplung signalisiert.

Akkuzustandsanzeige

Die Restleistung wird während des Betriebs in der Akku-LED 2 angezeigt:

rot / orange / grün: maximale Ladung / Leistung

rot / orange: mittlere Ladung /Leistung

rot: schwache Ladung - Akku aufl aden

Tipps und Tricks

Schraub-Bits sind mit ihren Maßen und der Form gekennzeichnet. Falls Sie sich unsicher sind, probieren Sie immer zuerst aus, ob das Bit ohne Spiel im Schraubkopf sitzt.

Wartung und Reinigung

STROMSCHLAGGEGFAHR!

vor Reinigungsrarbeiten das Ladegerät 8 aus der Steckdose.

Der Akkuschrauber ist wartungsfrei.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angegeben.

Garantie

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibeile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriff en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantienicht eingeschrankt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel mussensofar nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl richtig.

Service

Ziehen Sie WARNING!

Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

DE Service Deutschland Tel.:[phone] E-Mail: [e-mail] IAN 95883
AT Service Osterreich Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail] IAN 95883
CH Service Schweiz Tel.:[phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail] IAN 95883

Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

in den Hausmull!

Gemäß Europäischer Richtlinie 2012/19/EU mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Werten Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recyclelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge / Akku-Pack informieren Sie sichitte bei ihrer Gemeinde- oder Stadtverwaltung.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diese Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)
EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011/65/EU)

Angewandte harmonisierte Normen:

EN 60745-1/A11:2010

EN 60745-2-2:2010

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 60335-2-29/A2:2010

EN 60335-1:2012

EN 62233:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

Typ/Gerätebezeichnung:

Akku-Schrauber PAS 7.2 A1

Herstellungsjahr: 01-2014

Seriennummer: IAN 95883

Bochum, 27.01.2014

Semi Uguzlu

Qualitätsmanager

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction. 18

Version des informations · Stand der Informationen

Last Information Update: 02 / 2014

Ident.No.: PAS7.2A1-112013-2
