BEDIENUNGSANLEITUNG PHD 150 E4 PARKSIDE

\$Originalbetriebsanleitung

DK

H∅JTRYKSRENSER

KlappenaSieavorademaLesenadieaSeiteamitadenaAbbildungenausaundamachenaSieasichaanschließendä mitaallenaFunktionenadesaGerätesavertrauto

GBapaaIEpaNIaaTranslationaoftheaoriginalainstructionsaaPagea		v
DKaaOversættelseaafadenaoriginaleadriftsvejledningaaSidea		sy
FRapaaBEaaTraductionadesainstructionsad‘origineaaPagea		tæ
NLapaBEa	Vertalingavanadeaorigineleagebruiksaanwijzing	Pagina vu
DEapaATapaCHA	Originalbetriebsanleitung	Seite wy

A 1 2 3 4 5 20 19 18 17 16 15 14 13 12 11 10 9 21 22 23 24 25 1 4 B 1 3 2 23 26

21 22 23 24 25 1 4

B 1 3 2

Content

Introduction ......4

• The turbo dirt blaster (10) produces a rotating water jet and is designed for low water consumption work.
• The standard Vario nozzle (24) produces a flat wide jet particularly suited for large surfaces.
  Turn the tip of the nozzle left to reduce the width of the jet. Turn the tip of the nozzle right to expand the width of the jet.
• Die rotierende Waschbürste (18) wird grundsätzlich ohne Druckausübung benutzt. Die Reinigungsfunktion ergibt sich aus der Rotationsbewegung und dem Wasserfluss. Bei fehlendem Wasserfluss rotiert die Waschbürste nicht.

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Tyskland

www.grizzly-service.eu

Sommaire

Introduction ......28

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Inhoud

Inleiding 43

Gebruiksdoel 43

Technische gegevens ....45

Beschermingsklasse IPX5

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Vervangstukken

Allgemeine Beschreibung .....57

Lieferumfang....57

Funktionsbeschreibung ....57

Übersicht 57

Technische Daten ....58

Sicherheitshinweise ....58

Bildzeichen auf dem Gerät ....58

Bildzeichen in der Anleitung .....59

Allgemeine Sicherheitshinweise .....59

Inbetriebnahme ....61

Aufstellen 61

Netzanschluss 62

Betrieb 62

Betrieb unterbrechen 64

Betrieb beenden 64

Verwendung von Reinigungsmitteln ..64

Reinigung und Wartung ......64

Reinigung 64

Wartung 65

Lagerung 65

Entsorgung/Umweltschutz ......65

Garantie 65

Reparatur-Service ......66

Fehlersuche ....67

Ersatzteile/Zubehör ......68

Service-Center 68

Importeur ......68

Original EG-Konformitäts- erklärung ....73

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser oder Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Anleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt:

- zum Reinigen von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruckwasserstrahl.

- mit original Zubehörteilen und Ersatzteilen.

- unter Beachtung der Herstellerangaben des zu reinigenden Objektes.

- für empfindliche und lackierte Oberflächen (z.B. Autolack) ist die rotierende Waschbürste grundsätzlich nicht geeignet.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Hochdruckreiniger mit
  Netzanschlussleitung
• Hochdruckschlauch auf Schlauchtrommel
• Halterung für Netzanschlussleitung
• Halter für Spritzpistole
• Schnellanschluss für die Wasserversorgung
• Spritzpistole
• Turbo-Schmutzfräse
• Standard-Vario-Düse
• Rotierende Waschbürste
• Düsenreinigungsnadel
• Schaumdüse mit Reinigungsmittelflasche
• 0,5 | Reinigungsmittel
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Der Hochdruckreiniger reinigt mit Hilfe eines Wasserstrahls.

Bei Bedarf ist er auch mit Zusatz von Reinigungsmitteln zu betreiben.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Beachten Sie die Sicherheitshinweise.

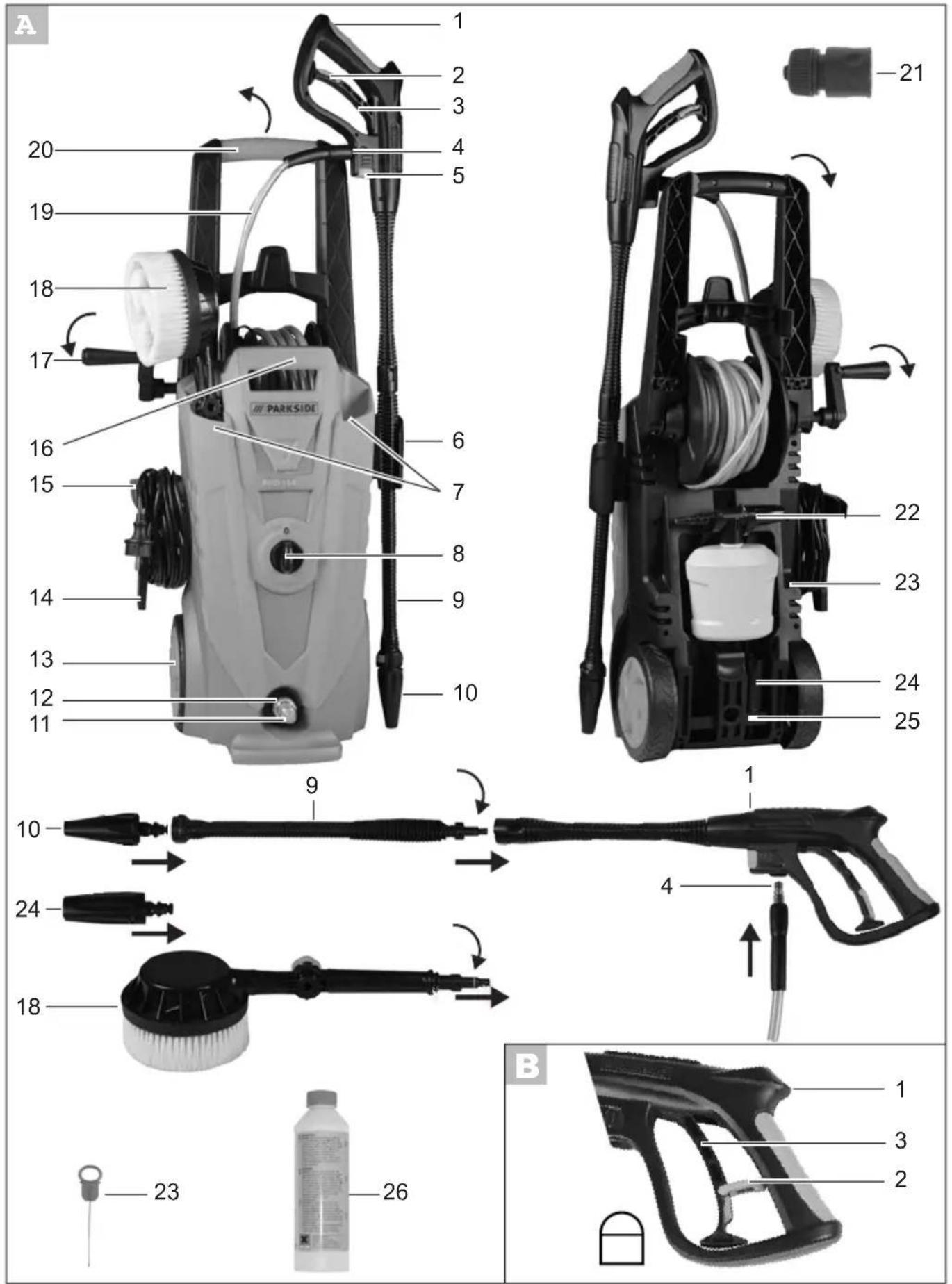

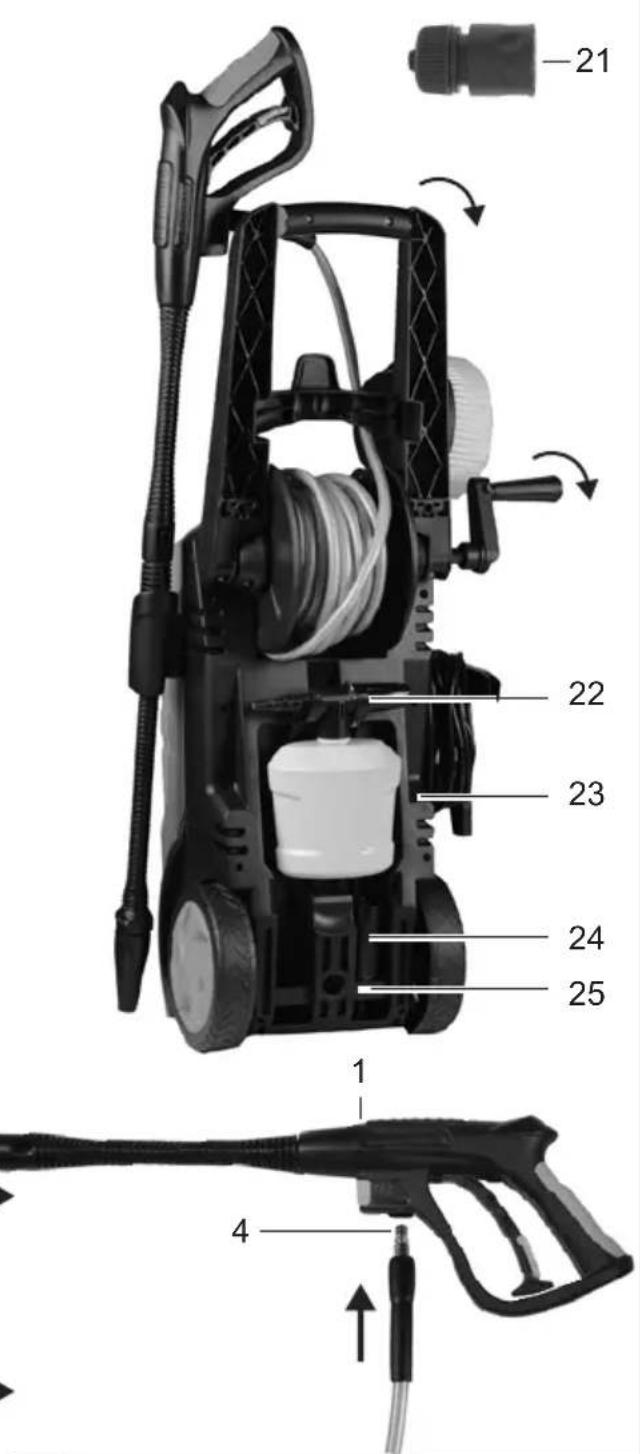

Übersicht

1 Spritzpistole

2 Verriegelunghebel

3 Einschalthebel

4 Hochdruckanschluss Pistolenseite

5 Entriegelungsknopf

6 Halter für Spritzpistole

7 Halterung für Zubehör

8 Ein-/Ausschalter

9 Strahlrohr

10 Turbo-Schmutzfräse

11 Kupplung Wasseranschluss mit Siebeinsatz

12 Wasseranschluss

13 Räder

14 drehbare Halterung für Netzanschlussleitung

15 feste Halterung für Netzanschluss- leitung

16 Tragegriff

17 Kurbel für Schlauchtrommel

18 Rotierende Waschbürste

19 Hochdruckschlauch auf Schlauch- trommel

20 Bügelgriff

21 Schnellanschluss mit Garten- schlauchadapter

22 Schaumdüse mit Reinigungsmittelflasche

23 Düsenreinigungsnadel

24 Standard-Vario-Düse

25 Halter für Düsen

26 Reinigungsmittel

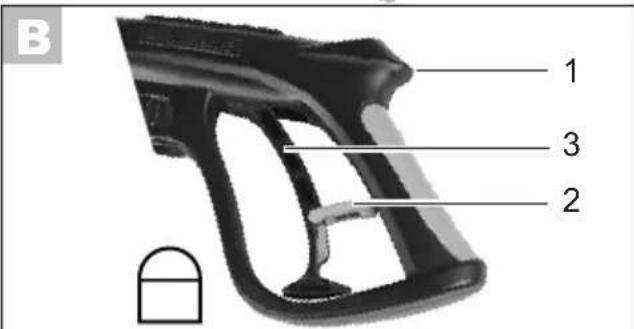

1 Spritzpistole

2 Verriegelunghebel

3 Einschalthebel

Technische Daten

Hochdruckreiniger .....PHD 150 E4

Nenneingangsspannung ...230 V\~, 50 Hz Leistungsaufnahme .... 2100 W Länge Netzanschlussleitung .... 5 m Gewicht .... 10,83 kg Schutzklasse .... □ II Schutzart....IPX5 Bemessungsdruck/Arbeitsdruck (p) ... 11 MPa Max. zulässiger Druck (p max) .... 15 MPa Max. Zulaufdruck (p in max) .... 0,8 MPa Max. Zulauftemperatur (T in max).... 40 °C Bemessungsdurchflussmenge (Q)...5,5 l/min Max. Bemessungsdurchflussmenge (Q max). .... 7,5 l/min Schalldruckpegel (L pA ) ....80 dB (A); K pA = 3 dB Schallleistungspegel, (L WA ) gemessen ....91,7 dB (A); K WA = 3 dB garantiert .... 98 dB (A) Vibration (a _h ) .... 2,34 m/s ^2 ; K=0,15 m/s ^2

Die Werte für Schall und Vibration wurden gemäß EN 60335-2-79:2012 ermittelt.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,277 Ohm vorgesehen.

Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderung erfüllt.

Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Aussetzung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Hochdruckreiniger.

Bildzeichen auf dem Gerät

Achtung!

Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut, insbesondere mit Funktionen und Wirkungsweisen. Fragen Sie ggf. eine Fachkraft.

Lesen und beachten Sie die zum Gerät gehörende Betriebsanleitung!

Achtung! Ziehen Sie bei Beschädigung oder Durchschneiden der Netzanschlussleitung sofort den Stecker aus der Steckdose. Ebenso beim Anschließen an die Wasserzufuhr oder beim Versuch Undichtigkeiten zu beseitigen ist der Stecker zu ziehen.

Gerät, das nicht zum Anschluss an die Trinkwasserversorgungsanlage geeignet ist.

Schutzklasse II

Elektrogeräte gehören nicht in den Hausmüll.

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

Betreiben Sie das Gerät nur in stehender, niemals in liegender Position.

Angabe des Schallleistungspegels L_wa in dB.

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erläutert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens kann das Gebot

erläutert sein) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

• Die Maschinen dürfen nicht von Kindern verwendet werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Maschine spielen.
• Diese Maschine kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Personen, die mit der Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.
• Hochdruckreiniger dürfen nicht von nicht unterwiesenen Personen betrieben werden.

Arbeiten mit dem Gerät

Vorsicht! So vermeiden Sie Unfälle und Verletzungen:

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

- Benutzen Sie das Gerät nur stehend und auf einem ebenen und stabilen Untergrund.

DE AT CH

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.
• Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille tragen.
• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Versprühen Sie keine brennbaren Flüssigkeiten. Es besteht Explosionsgefahr.
• Wenn Sie mit Reinigungsmittel in Kontakt kommen, spülen Sie mit reichlich reinem Wasser.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Vorsicht! So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden:

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Lassen Sie vor Inbetriebnahme durch einen Fachmann prüfen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
• Nehmen Sie das Gerät nicht in Betrieb, wenn die Netzanschlussleitung, der Wasserzulauf oder andere wichtige Teile wie der Hochdruckschlauch oder die Spritzpistole beschädigt bzw. undicht sind.

• Schützen Sie das Gerät vor Frost und Trockenlaufen.

• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Verwenden Sie nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen.

• Verwenden Sie zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller freigegebene Ersatzteile.
• Das Öffnen des Gerätes ist nur von einer autorisierten Elektrofachkraft auszuführen. Wenden Sie sich im Reparaturfall immer an unser Service-Center.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

- Bei Verwendung einer Verlängerungsleitung müssen Stecker und Kupplung wasserdicht sein.

Ungeeignete Verlängerungsleitungen können gefährlich sein. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

• Schützen Sie die elektrischen Steckverbindungen vor Nässe.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
• Der Netzanschluss muss von einem erfahrenen Elektriker vorgenommen werden und die Anforderungen von IEC 60364-1 erfüllen.

• Elektroanschlüsse müssen in Übereinstimmung mit allen örtlich und national geltenden Vorschriften von einem Elektriker vorgenommen werden

• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Prüfen Sie vor jedem Gebrauch Gerät, Netzanschlussleitung und Stecker auf Beschädigungen.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steck-dose zu ziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
• Tragen oder befestigen Sie das Gerät nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als 2 x 2,5 mm ^2 .
• Tragen Sie zum Schutz gegen elektrischen Schlag festes Schuhwerk.
• Betreiben Sie zum Schutz gegen elektrischen Schlag das Gerät ausschließlich in aufrechter, stehender Position.

Inbetriebnahme

Gemäß gültiger Vorschriften darf der Hochdruckreiniger nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Ein Systemtrenner ist im Fachhandel erhältlich.

• Verwenden Sie einen handelsüblichen Gartenschlauch für den Wasserzulauf und achten Sie auf eine ausreichende Länge.
• Benutzen Sie das Gerät an einem Hauswasseranschluss mit wenigstens 450l/h Förderleistung.
• Sie können das Gerät auch wasserleitungsunabhängig (zum Beispiel Regentonne) durch die integrierte Wasser-Ansaugfunktion benutzen. Diese Funktion ist ausschließlich mit einem Ansaugschlauch mit Filterkorb zu Nutzen.

Das Gerät selbst darf nicht in die offene Wasserquelle eingetaucht werden. Es besteht die Gefahr von Personenschäden durch elektrischen Schlag.

Saugen Sie kein Wasser aus natürlichen Ansammlungen an. Es besteht die Gefahr der Verunreinigung durch rückgespülte Reinigungsmittel.

Aufstellen

1. Klappen Sie den Bügelgriff (20) nach oben, bis er über einen Widerstand einrastet. Schieben Sie die Kurbel der Schlauchtrommel (17) auf Anschlag in die Schlauchtrommel ein. Die Kurbel rastet ein. Klappen Sie den Griff der Kurbel nach außen. Er fixiert über einen Widerstand.

Lässt sich die Kurbel der Schlauch- trommel (17) nicht einfach bis auf Anschlag einschieben, ziehen Sie die Kurbel der Schlauchtrommel (17) wieder heraus und drehen Sie die

Kurbel der Schlauchtrommel (17) auf eine andere Position, bevor Sie sie wieder einschieben.

1. Schieben Sie die Halterung für die Netzanschlussleitung (14/15) und den Halter für die Spritzpistole (6) auf die Führungen am Gerätegehäuse auf.

2. Stecken Sie den Hochdruckanschluss Pistolenseite (4) in die Spritzpistole (1) ein. Achten Sie darauf, dass der Schlauch nach vorne geführt wird, um den Bügelgriff (20) nicht zu behindern.

3. Schließen Sie den Zuleitungsschlauch an die Wasserversorgung an und lassen Sie Wasser am anderen Ende des Zuleitungsschlauches blasenfrei austreten, um den Zuleitungsschlauch zu entlüften. Schließen Sie den Wasserhahn.

4. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses mit Gartenschlauchadapter (21) mit der Kupplung Wasseranschluss (11) und dem Wasseranschluss (12) am Gerät.

5. Verbinden Sie durch Einstecken und Eindrehen (Bajonettverschluss) das Strahlrohr (9) mit der Spritzpistole (1).

6. Ist das Strahlrohr (9) montiert, verbinden Sie wahlweise die Turbo-Schmutzfräse (10) oder die Standard-Vario-Düse (24) durch Einstecken mit dem Strahlrohr (9). Die Aufsätze rasten ein. Um die Aufsätze zu entfernen, drücken Sie die seitliche Verriegelung am vorderen Ende des Strahlrohres (9) und ziehen Sie den Aufsatz nach vorne ab.

7. Die Schaumdüse mit Reinigungsmittel flasche (22) wird direkt mit der Spritzpistole (1) durch Einstecken und Eindrehen verbunden (Bajonettverschluss). Bei Verwendung des Reinigungsmittelbehälters mit Düse ist lediglich Reinigungsmittel in den Behälter einzufüllen. Es wird automatisch angesaugt. Die angesaugte Reinigungsmittelmenge kann durch Drehen des Regulierknopfes an der Düse eingestellt werden. Achten Sie auf die Kennzeichnung + / - .

Durch Drehen der Düsenspitze der Standard-Vario-Düse (24) bzw. der Düsenspitze der Schaumdüse mit Reinigungsmittelflasche (22) nach links können Sie die Breite des Strahls vergrößern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls verringern.

i Verwenden Sie den Bügelgriff (20) nur in Verbindung mit den Rädern (13) zum Rollen des Gerätes. Zum Anheben und Tragen des Gerätes verwenden Sie den Tragegriff (16).

Netzanschluss

Der von Ihnen erworbene Hochdruckreiniger ist bereits mit einem Netzstecker versehen. Das Gerät ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit 230 V \~ 50 Hz.

Nehmen Sie das Gerät erst nach Beachtung aller vorhergehenden Punkte in Betrieb.

1. Stellen Sie sicher, dass der Hochdruckreiniger am Ein-/Ausschalter (8) ausgeschaltet ist.
2. Stecken Sie den Netzstecker in die Steckdose.

Betrieb

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole (1) gut fest. Sie können sonst sich oder andere Personen verletzen.

Betreiben Sie das Gerät nicht mit geschlossenem Wasserhahn. Ein Trockenlauf führt zu einer Beschädigung des Gerätes.

1. Öffnen Sie den Wasserhahn vollständig.
2. Schalten Sie das Gerät am Ein-/Ausschalter (8) ein. Schalten Sie das Gerät immer erst dann ein, wenn Sie alle Wasserleitungen angeschlossen haben und diese dicht sind.

Der Motor schaltet sich ein, bis der notwendige Druck aufgebaut ist. Nach Druckaufbau schaltet sich der Motor ab.

1. Drücken Sie den Einschalthebel (3) der Spritzpistole (1). Die Düse arbeitet mit Druck und der Motor schaltet sich wieder ein. Das Loslassen des Einschalthebels (3) bewirkt ein Abschalten des Gerätes. Der Hochdruck im System bleibt erhalten.

• Die Turbo-Schmutzfräse (10) ist mit ihrem rotierenden Wasserstrahl besonders zum Arbeiten mit geringem Wasserverbrauch geeignet.

- Die Standard-Vario-Düse (24) eignet sich mit ihrem Flachstrahl besonders für Flächenreinigungen. Durch Drehen der Düsenspitze nach links können Sie die Breite des Strahls verringern. Durch Drehen der Düsenspitze nach rechts können Sie die Breite des Strahls vergrößern.

- Die rotierende Waschbürste (18) wird grundsätzlich ohne Druckausübung benutzt. Die Reinigungsfunktion ergibt sich aus der Rotationsbewegung und dem Wasserfluss. Bei fehlendem Wasserfluss rotiert die Waschbürste nicht.

Bei Undichtigkeiten im Wassersystem schalten Sie das Gerät sofort am Ein-/Ausschalter (8) aus und trennen

Sie das Gerät an der Netzanschlussleitung vom Netz. Es besteht Gefahr durch elektrischen Schlag! Beginnen Sie erneut mit dem Herstellen der Wasseranschlüsse (siehe „Inbetriebnahme-Aufstellen“ ab Punkt 4.).

Wenn sich noch Luft im Gerät befindet, bitte wie folgt vorgehen:

Zuleitungsschlauch entlüften:

1. Entfernen Sie den Schnellanschluss mit Gartenschlauchadapter (21) an der Kupplung Wasseranschluss (11) und öffnen Sie den Wasserhahn, bis Wasser blasenfrei austritt.
2. Schließen Sie den Wasserhahn.
3. Verbinden Sie den Zuleitungsschlauch mit Hilfe des Schnellanschlusses mit Gartenschlauchadapter (21) mit der Kupplung Wasseranschluss (11) am Gerät.
4. Öffnen Sie den Wasserhahn vollständig.

Gerät entlüften:

1. Schalten Sie das Gerät am Ein-/Ausschalter (8) ein, bis Druck aufgebaut ist.
2. Schalten Sie das Gerät am Ein-/Ausschalter (8) aus.
3. Drücken Sie den Einschalthebel (3) der Spritzpistole (1), bis sich der Druck abgebaut hat.
4. Wiederholen Sie den Vorgang 5. bis 7. bitte einige Male, bis sich keine Luft mehr im Gerät befindet.

- Sie können den Einschalthebel (3) der Spritzpistole (1) durch Herausklappen des Verriegelungshebels (2) verriegeln.

Durch das Verriegeln des Einschalthebels verhindern Sie einen unbeabsichtigten Start des Gerätes.

Betrieb unterbrechen

• Lassen Sie den Einschalthebel (3) der Spritzpistole (1) los.
• Schalten Sie bei längeren Arbeitspau- sen den Ein-/Ausschalter (8) aus.

Sollte das Gerät umfallen, schalten Sie das Gerät sofort am Ein-/Ausschalter (8) aus und trennen Sie das Gerät an der Netzanschlussleitung vom Netz. Es besteht Gefahr durch elektrischen Schlag! Bringen Sie erst jetzt das Gerät wieder in aufrechte, stehende Position. Warten Sie zu Ihrer eigenen Sicherheit ca. fünf Minuten, bis Sie den elektrischen Anschluss wieder herstellen.

Betrieb beenden

1. Nach Arbeiten mit Reinigungsmitteln das System mit klarem Wasser spülen, indem Sie klares Wasser versprühen.
2. Lassen Sie den Einschalthebel (3) der Spritzpistole (1) los.
3. Schalten Sie das Gerät am Ein-/Ausschalter (8) aus. Ziehen Sie den Netzstecker.
4. Schließen Sie den Wasserhahn.
5. Trennen Sie den Hochdruckreiniger von der Wasserversorgung.
6. Drücken Sie den Einschalthebel (3) der Spritzpistole (1), um den vorhandenen Druck im System abzubauen.

Verwendung von Reinigungsmitteln

Dieses Gerät wurde für den Einsatz mit einem neutralen Reinigungsmittel auf der Basis biologisch abbaubarer anionischer Tenside entwickelt. Die Verwendung anderer Reinigungsmittel oder chemischer Substanzen kann die Sicherheit des Gerätes beeinträchtigen und zu Beschädigungen führen. Derartige Schäden am Gerät unterliegen nicht der Garantie. Sie können Reinigungsmittel über unseren Online-Shop beziehen.

Reinigung und Wartung

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Dazu gehört auch das Anschließen an die Wasserzufuhr oder der Versuch Undichtigkeiten zu beseitigen. Es besteht die Gefahr eines Stromschlages oder Verletzungsgefahr durch bewegliche Teile.

Reinigung

Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter fließendem Wasser. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

• Halten Sie die Lüftungsschlitze sauber und frei.
• Reinigen Sie das Gerät mit einer weichen Bürste oder mit einem feuchten Tuch.
• Sollte die Standard-Vario-Düse (24) verschmutzt oder verstopft sein, können Sie mit der Düsenreinigungsnadel (23) den Fremdkörper in der Düse entfernen. Drehen Sie die Düsenspitze, um die beiden Metallplättchen in der Düse auseinander zu bringen. So können Sie die Öffnung des Wasseraustrittes mit der Düsenreinigungsnadel (23) erreichen.

Spülen Sie die Standard-Vario-Düse mit Wasser nach, um den Fremdkörper zu beseitigen.

Die Düsenreinigungsnadel (23) befindet sich auf der Seite der Halterung für die Netzanschlussleitung über dem Rad (13) in einem Einschub am Gerätegehäuse.

Wartung

Der Hochdruckreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

• Entleeren Sie den Hochdruckreiniger vollständig von Wasser.
  Trennen Sie hierzu das Gerät von der Wasserversorgung. Schalten Sie den Hochdruckreiniger am Ein-/Ausschalter (8) für maximal 1 Minute ein, bis kein Wasser mehr an der Spritzpistole (1) oder an den Aufsätzen (10/18/24) austritt. Schalten Sie das Gerät aus.
• Lagern Sie alle Aufsätze (10/18/24) stehend, mit der Anschlussseite nach unten.
• Der Hochdruckreiniger und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind.
• Bewahren Sie das Gerät und das Zubehör in einem frostsicheren Raum auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Waschbürstenborsten) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 280206) als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild.

- Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen. Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Starke Druck-schwankungen	Standard-Vario-Düse (24) verschmutzt	Spülen Sie die Standard-Vario-Düse (24) mit Wasser. Reinigen Sie bei Bedarf die Düsenbohrung mit einer Nadel (siehe Kapitel Reinigung).
	Verstopfung der Standard-Vario-Düse (24).	Entfernen Sie die Standard-Vario-Düse (24) und stellen Sie sicher, dass der Wasser-austritt an der Spritzpistole (1) ungehindert funktioniert. Das Gerät arbeitet also ein-wandfrei. Die Turbo-Schmutzfräse (10) und die rotierende Waschbürste (18) verstopfen üblicherweise nicht.
Gerät läuft nicht	Ein-/Ausschalter (8) aus-geschaltet	Ein-/Ausschalterstellung überprüfen
	Beschädigte Netzanschlussleitung	Schalten Sie das Gerät aus und trennen Sie es vom Netz. Netzanschlussleitung auf Beschädigung kontrollieren. Gegebenenfalls Netzanschlussleitung von ei-ner autorisierten Fachkraft ersetzen lassen.
	Fehlerhafte Spannungs-versorgung	Kontrollieren Sie die elektrische Anlage auf Übereinstimmung mit den Angaben auf dem Typenschild
Gerät hat kei-nen Druck	Lufteinschlüsse im Hoch-druckreiniger	Schalten Sie das Gerät mit Spritzpistole und ohne Düse an, bis blasenfreies Wasser austritt
	Leitungsdruckabfall Kontrollieren Sie die Wasserversorgung
Undichtigkeiten im Wasser-system	Anschlüsse nicht richtig montiert	Schalten Sie das Gerät aus und trennen Sie es vom Netz. Schließen Sie das Gerät erneut an die Wasserleitungen an (s. „Inbetriebnah-me-Aufstellen“)
	Wasseranschluss (12) undicht	Schalten Sie das Gerät aus und trennen Sie es vom Netz. Wechseln Sie die Kupplung Wasseranschluss (11) inkl. Dichtungsring aus (s. „Ersatzteile“)

Ersatzteile / Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“). Halten Sie die unten genannten Bestellnummern bereit.

Pos. Bezeichnung ....... Artikel-Nr.
1 Spritzpistole 91103757
19 Hochdruckschlauch....91103755
21 Schnellanschluss mit Gartenschlauchadapter 91097401
9 Strahlrohr 91103758
10 Turbo-Schmutzfräse 91103753
24 Standard-Vario-Düse 91103754
18 Rotierende Waschbürste 91103750
11 Wasseranschluss inkl. Dichtungsring 91103746
26 Reinigungsmittel 30990010

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 280206

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 280206

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 280206

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Hiermit bestätigen wir,dass der HochdruckreinigerBaureihe PHD 150 E4Seriennummern 201610000001 - 201610286000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2000/14/EG • 2006/42/EG • 2005/88/EG • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012+A11:2014 • EN 60335-2-79:2012 • EN 62233:2008EN 55014-1:2006+A2:2011 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt:Schallleistungspegel:Garantiert: 98,0 dB(A);Gemessen: 91,7 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V / 2000/14/EG
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany27.11.2016	Volker LappasDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

2016-10-18-rev02op

GRIZZLY TOOLS GMBH & CO. KG

\Stockstädter\Straße\mk \

DEhr ns r mSGroßostheims

GERMßNYS

§

§

Last\Information\Updates-\Tilstand\afsinformation\$

Version\des\informations\·\Stand\van\de\$

informaties-StandderInformationenvl kSj Smkl r S

IdentihNoivös pkokl snl kmkl r DKj äEj NL
