BEDIENUNGSANLEITUNG 1133261401 SILVERCREST

Bedienungs- und Sicherheitshinweise

IT CH

CAMPANELLO SENZA FILI

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Bestimmungsgemäße Verwendung...... Seite 6

Technische Daten......Seite 6

Lieferumfang......Seite 7

Teileübersicht......Seite 7

Sicherheit......Seite 8

Allgemeine Sicherheitshinweise...... Seite 9

Sicherheitshinweise zu Batterien......Seite 10

Montage......Seite 11

Inbetriebnahme

Batterien einlegen/wechseln......Seite 12

Bedienung

Sender / Empfänger synchronisieren ...... Seite 13

Signalart einstellen....Seite 13

Lautstärke einstellen....Seite 14

Signalton auswählen....Seite 14

Fehler beseitigen......Seite 14

Reinigung und Pflege ...... Seite 15

Entsorgung......Seite 15

Information

Konformitätserklärung......Seite 16

Garantie......Seite 17

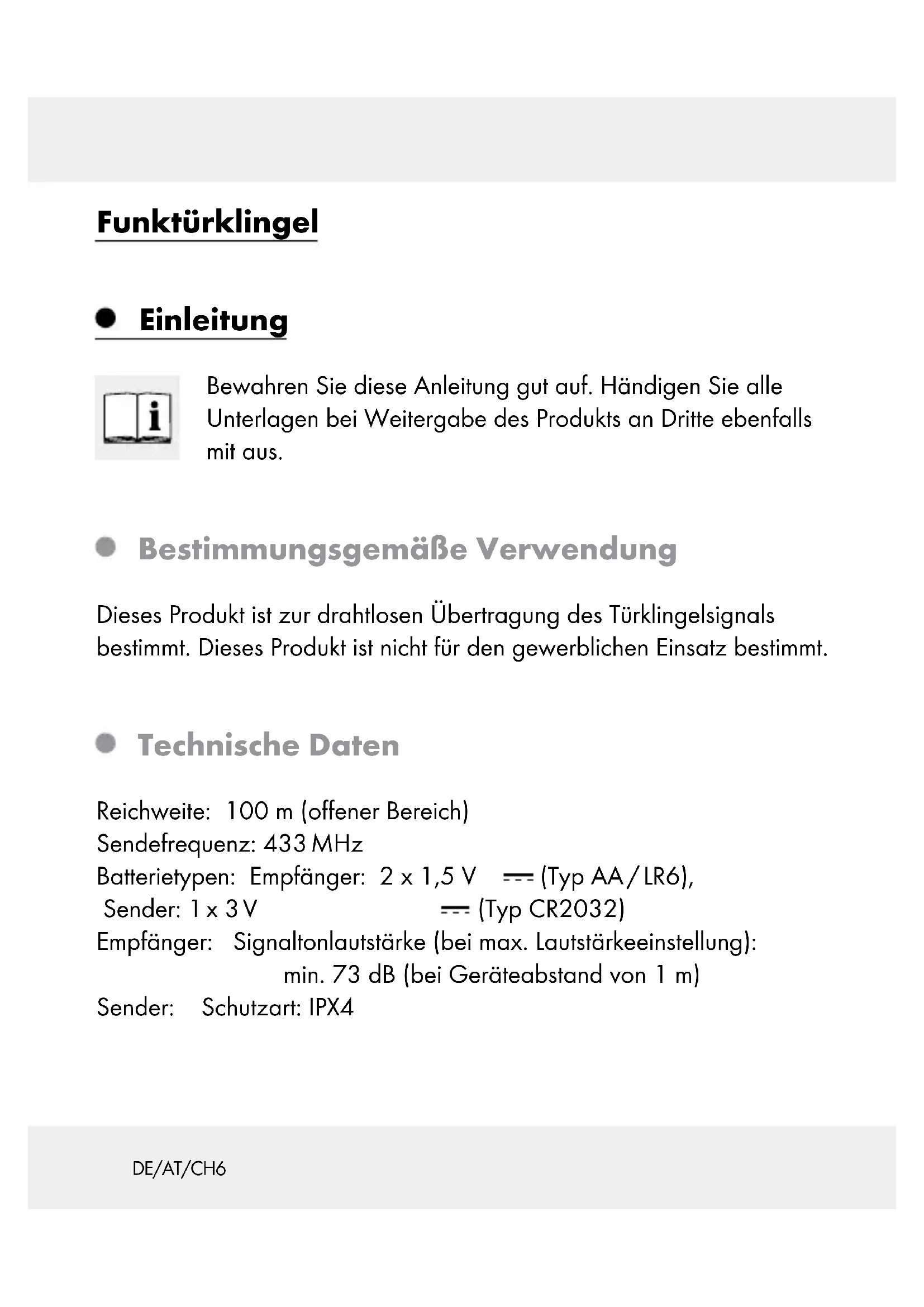

Funktürklingel

Einleitung

Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist zur drahtlosen Übertragung des Türklingelsignals bestimmt. Dieses Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Reichweite: 100 m (offener Bereich)

Sendefrequenz: 433 MHz

Batterietypen: Empfänger: 2 x 1,5 V —— (Typ AA/LR6),

Sender: 1 x 3 V = (Typ CR2032)

Empfänger: Signaltonlautstärke (bei max. Lautstärkeeinstellung): min. 73 dB (bei Geräteabstand von 1 m)

Sender: Schutzart: IPX4

Lieferumfang

1 Sender
1 Empfänger
1 Standfuß (für den Empfänger)
2 Batterien 1,5 V---, Typ AA (Empfänger)
1 Batterie 3 V---, Typ CR2032 (Sender)
3 Schrauben (für Sender und zur Wandmontage des Empfängers)
3 Dübel
5 austauschbare Namensschilder (für die Türklingel)
1 Klingelschildabdeckung
1 Bedienungsanleitung

Teileübersicht

Empfänger (Abb. A/B):

1 Signalanzeige
2 Synchronisationstaste
3 Lautstärketaste
4 Klingelton-Auswahltaste
5 Signalart-Auswahltaste (optisches, akustisches, optisches und akustisches Signal)
6 Lautsprecher
7 Standfuß
8 Aufhängevorrichtung

9 Batteriefachdeckel
10 Batteriefach

Sender (Abb. C/D):

11 Signalanzeige
12 Namensschild
13 Klingeltaste
14 Batteriefach
15 Halterung (für Wandmontage)

Montage (Abb. E/F):

16 Schraube
17 Dübel
18 Schraube (für den Sender)

Sicherheit

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können Brand und / oder schwere Verletzungen verursachen.

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Allgemeine Sicherheitshinweise

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Es ist kein Spielzeug.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kontrollieren Sie alle Teile auf ihre Unversehrtheit. Bei der Montage beschädigter Teile besteht Verletzungsgefahr.

■ Kontrollieren Sie, ob alle Teile sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

■ Halten Sie das Gerät von offenem Feuer bzw. Hitzequellen (z.B. brennende Kerzen) fern.

Sicherheitshinweise zu Batterien

WARNUNG!

LEBENSGEFAHR! Batterien können verschluckt werden, was lebensgefährlich sein kann. Nehmen Sie sofort ärztliche Hilfe in Anspruch, wenn eine Batterie verschluckt wurde.

■

EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare

Batterien niemals wieder auf, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien niemals ins Feuer oder Wasser. Die Batterien können explodieren.
■ Entfernen Sie erschöpfte Batterien umgehend aus dem Gerät. Es besteht erhöhte Auslaufgefahr!
■ Tauschen Sie immer alle Batterien gleichzeitig aus und setzen Sie nur Batterien des gleichen Typs ein.
■ Verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
Batterien gehören nicht in den Hausmüll. Entsorgen Sie verbrauchte Batterien umweltgerecht.
Jeder Verbraucher ist gesetzlich verpflichtet, Batterien ordnungsgemäß zu entsorgen!
■ Halten Sie Batterien von Kindern fern, werfen Sie Batterien nicht ins Feuer, schließen Sie Batterien nicht kurz und nehmen Sie sie nicht auseinander.
■ Bei Nichtbeachtung der Hinweise können die Batterien über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr

des Auslaufens. Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzu-beugen!

■ Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf!
■ Verwenden Sie keine aufladbaren Batterien.
■ Schließen Sie die Anschlusspole keinesfalls kurz.
■ Verwenden Sie niemals gebrauchte und neue Batterien zusammen.
■ Entfernen Sie die Batterie, wenn sie längere Zeit nicht verwendet wurde, aus dem Gerät.
Achten Sie beim Einlegen auf die richtige Polarität!

- Montage

Hinweis: Für die Montage der Türklingel benötigen Sie einen Schraubendreher und eine Bohrmaschine.

Hinweis: Verwenden Sie für die Montage nur die mitgelieferten Schrauben und Dübel.

Empfänger anbringen (siehe Abb. E) Sender anbringen (siehe Abb. F)

- Inbetriebnahme

- Batterien einlegen / wechseln

□ Legen Sie vor der Inbetriebnahme des Gerätes Batterien zur Energieversorgung ein.

⚠ VORSICHT! Verwenden Sie ausschließlich den angegebenen Batterietyp. Andernfalls drohen Beschädigungen des Produkts.

Empfänger:

□ Entfernen Sie den Batteriefachdeckel 9 auf der Rückseite.
□ Entfernen Sie ggf. verbrauchte Batterien.
☐ Legen Sie 2 Batterien (1,5 V—Typ AA) ein.

Hinweis: Achten Sie dabei auf die richtige Polarität. Diese wird im Batteriefach 10 angezeigt.

☐ Schließen Sie das Batteriefach 10.

Sender:

☐ Entfernen Sie die Halterung 15 auf der Rückseite des Senders.
☐ Öffnen Sie das Batteriefach 14, indem Sie den Batteriefachdeckel gegen den Uhrzeigersinn drehen.
☐ Legen Sie eine Batterie (3 V—Typ CR 2032) ein. Die mit „+“ markierte Seite muss nach oben zeigen.
□ Legen Sie den Batteriefachdeckel auf das Batteriefach 14 und drehen ihn im Uhrzeigersinn fest.
☐ Befestigen Sie die Halterung 15 des Senders wieder auf der Rückseite des Geräts.

Bedienung

Sender / Empfänger synchronisieren

Synchronisieren Sie Sender und Empfänger wie folgt:

Drücken Sie die Synchronisationstaste.
Drücken Sie die Klingeltaste, die Signalanzeige 1 blinkt rot. Der programmierte Signalton ertönt und die Signalanzeige 1 erlischt.
□ Wenn der Empfänger nicht reagiert wie beschrieben, drücken Sie die Synchronisationstaste 2 erneut, um die Synchronisationsfunktion zu beenden und wiederholen Sie den Synchronisationsvorgang.

Der Sender zeigt die Übertragung des Signals an den Empfänger mit einem kurzen Aufblinken der Signalanzeige 11 an.

• Signalart einstellen

Der Empfänger kann ein empfangenes Türsignal entweder optisch oder akustisch oder sowohl optisch als auch akustisch anzeigen.

Wählen Sie mithilfe der Signalart-Auswahltaste aus, ob das Signal optisch oder akustisch oder sowohl optisch als auch akustisch angezeigt werden soll.

Lautstärke einstellen

☐ Drücken Sie die Lautstärketaste 3, bis die gewünschte Lautstärke erreicht ist. Es gibt insgesamt 5 mögliche Lautstärkeeinstellungen: sehr laut, laut, mittel, leise, sehr leise.

• Signalton auswählen

Hinweis: Die Türklingel verfügt über 36 unterschiedliche Signaltöne.

☐ Drücken Sie die Klingelton-Auswahltaste 4. Der erste Signalton erklingt.

Drücken Sie die Klingelton-Auswahltaste erneut, um zum nächsten Signalton zu gelangen.

☐ Wiederholen Sie diesen Vorgang, bis Sie Ihren gewünschten Signalton ausgewählt haben. Der zuletzt ausgewählte Signalton wird automatisch gespeichert.

Fehler beseitigen

Nach Einfluss von außergewöhnlichen Umweltbedingungen (z.B. einem starken elektromagnetischen Feld) funktioniert das Produkt möglicherweise nicht mehr einwandfrei. Entnehmen Sie in diesem Fall beiden Geräten die Batterien für ca. 2 Minuten. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein. Verfahren Sie anschließend wie unter „Sender / Empfänger synchronisieren“ beschrieben.

- Reinigung und Pflege

■ Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen.
☐ Reinigen Sie das Gerät nur äußerlich mit einem weichen, trockenen Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab.

Information

Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Funktürklingel, Modell-Nr.: 113326-14-01/113326-14-02, Version: 06 / 2015, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 1999/5/EC übereinstimmt.

Tobles Rocen

Die komplette Konformitätserklärung finden Sie unter: www.owim.com.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie

verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

Introduction

Stand der Informationen · Version des informations
