BEDIENUNGSANLEITUNG SPB 5200 A1 SILVERCREST

Bedienungsanleitung und Sicherheitshinweise

DK

POWERBANK

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungsanleitung und Sicherheitshinweise Seite 49

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 273784

Technische gegevens 46

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

IAN 273784

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 273784

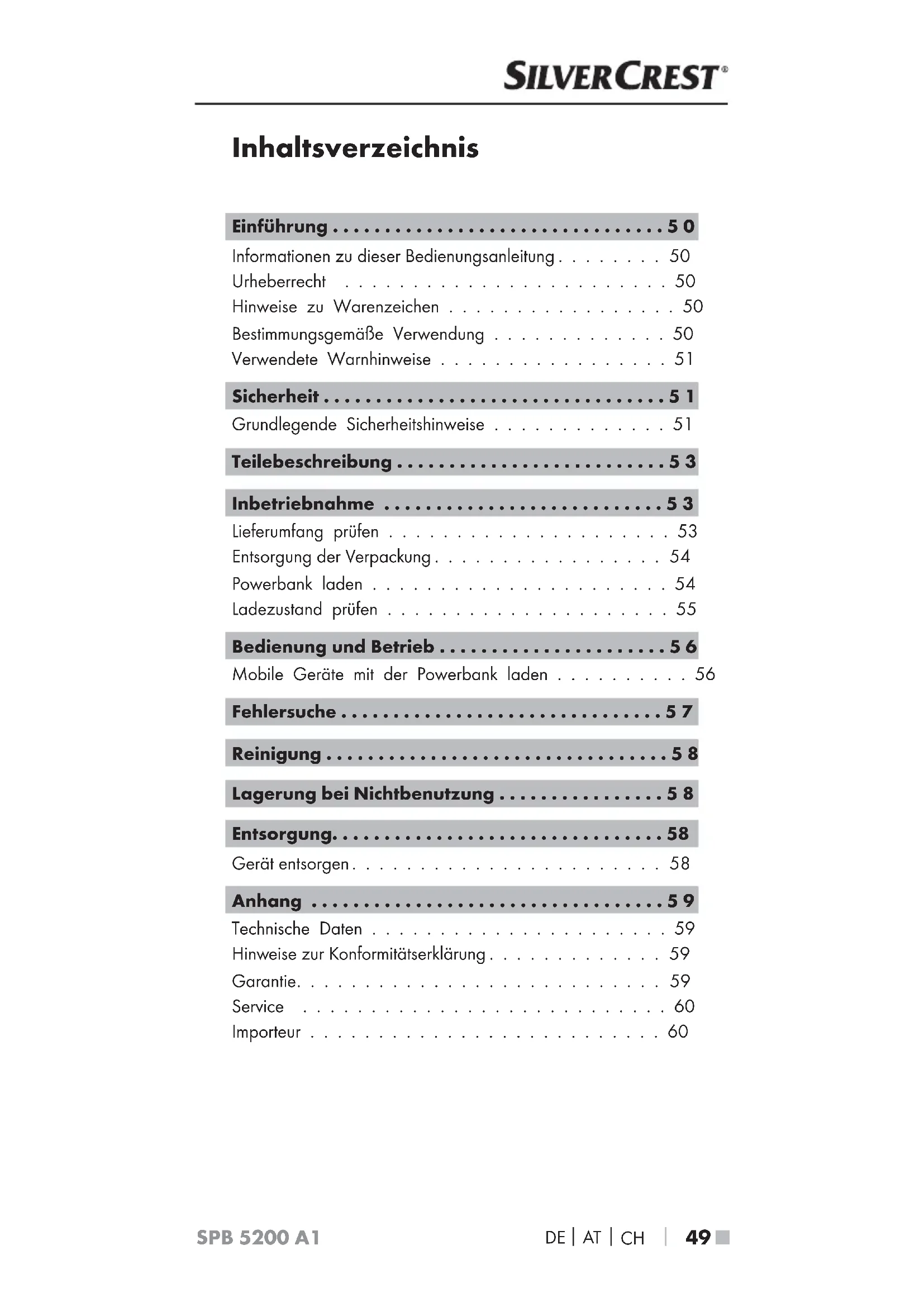

Informationen zu dieser Bedienungsanleitung ..... 50

Urheberrecht 50

Hinweise zu Warenzeichen 50

Bestimmungsgemäße Verwendung 50

Verwendete Warnhinweise ..... 51

Sicherheit .... 5 1

Grundlegende Sicherheitshinweise .... 51

Teilebeschreibung 53

Inbetriebnahme ....53

Lieferumfang prüfen 53

Entsorgung der Verpackung 54

Powerbank laden 54

Ladezustand prüfen 55

Bedienung und Betrieb 56

Mobile Geräte mit der Powerbank laden ..... 56

Fehlersuche 57

Reinigung 58

Lagerung bei Nichtbenutzung ....5 8

Entsorgung....58

Gerät entsorgen....58

Anhang 59

Technische Daten 59

Hinweise zur Konformitätserklärung ..... 59

Garantie. 59

Service 60

Importeur 60

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Hinweise zu Warenzeichen

USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc..

Alle weiteren Namen und Produkte können die Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ein Gerät der Informationstechnik und ist ausschließlich zum Aufladen von mobilen Geräten, die standardmäßig über einen USB-Anschluss aufgeladen werden. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Gerät ist nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

Verwendete Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen oder zum Tod führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr von schweren Verletzungen oder des Todes zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

▶ Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR! Verpackungsmaterialien sind kein Kinderspielzeug! Halten Sie alle Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr!

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Stellen Sie das Gerät immer auf eine stabile und gerade Fläche. Bei Stürzen kann es beschädiat werden.

■ Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen Temperaturen aus. Anderenfalls kann es überhitzen und irreparabel beschädigt werden.

■ Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Wärme erzeugenden Geräten auf.

■ Betreiben Sie das Gerät nicht in der Nähe von offenen Flammen (z. B. Kerzen).

Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigen Staubaufkommen ausgelegt.

■ Setzen Sie das Gerät nie extremer Hitze aus. Dies gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten entstehen extreme Temperaturen in Innenraum und Handschuhfach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ Verwenden Sie das Gerät nicht sofort, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Lassen Sie das Gerät erst akklimatisieren, bevor Sie es einschalten.

GEFAHR! Öffnen Sie niemals das Gehäuse des Gerätes. Es befinden sich keine vom Anwender zu wartenden oder tauschbaren Bauteile im Gerät.

■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor.

Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder dem Kundensservice durchführen. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

■ Setzen Sie das Gerät keinem Spritz- und/oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Getränke auf oder neben das Gerät.

■ Schalten Sie das Gerät unverzüglich aus und ziehen Sie das möglicherweise angeschlossene Ladekabel vom Gerät ab, falls Sie Brandgeruch oder Rauchentwicklung feststellen. Lassen Sie das Gerät durch einen qualifizierten Fachmann überprüfen, bevor Sie es erneut verwenden.

■ Bei Verwendung eines USB-Netzteils muss die verwendete Steckdose immer leicht zugänglich sein, damit in einer Gefahrensituation das USB-Netzteil schnell aus der Steckdose entfernt werden kann. Beachten Sie auch die Bedienungsanleitung des USB-Netzteils.

GEFAHR! Eine falsche Handhabung von Akkus kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! Werfen Sie das Gerät nicht ins Feuer, da der integrierte Akku explodieren kann.

■ Beachten Sie die Nutzungseinschränkungen bzw. Nutzungsverbote für batteriebetriebene Geräte an Orten mit gesonderter Gefahrenlage, wie z. B. Tankanlagen, Flugzeugen, Krankenhäusern, usw..

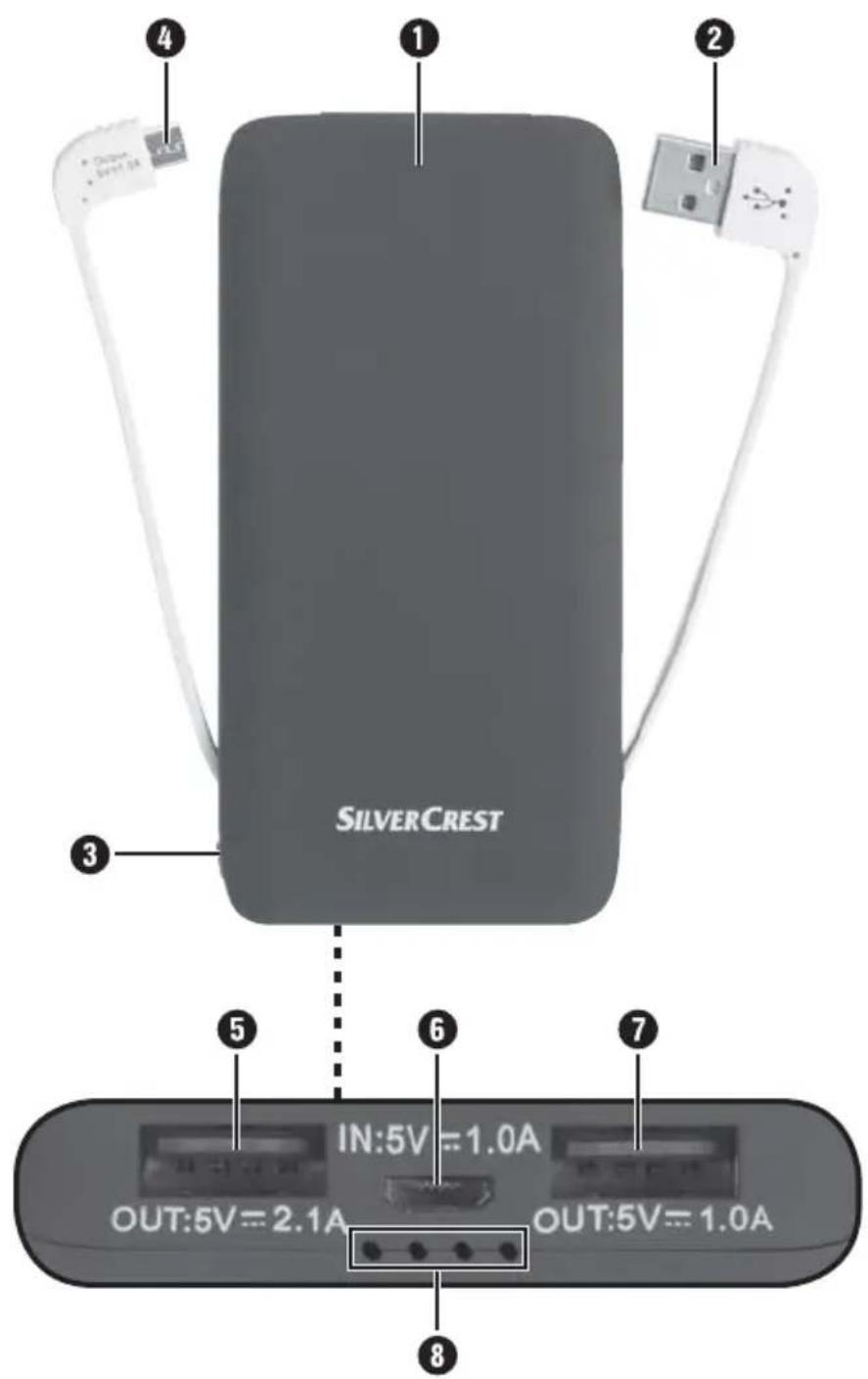

Teilebeschreibung

(Abbildungen siehe Ausklappseite)

1 Powerbank
2 USB-Stecker (Eingang: 5 V, -1A)
3 EIN-/AUS-Taste
4 Micro-USB-Stecker (Ausgang: 5 V, =1-A)
5 USB-Buchse (Ausgang: 5 V, 2,1 A)
6 Micro-USB-Buchse (Eingang: 5 V, ±A)
⑦ USB-Buchse (Ausgang: 5 V, -LA)
8 Ladezustands-LEDs
9 Bedienungsanleitung
10 USB-Kabel (USB auf MicroUSB)

Inbetriebnahme

Lieferumfang prüfen

(Abbildungen siehe Ausklappseite)

Der Lieferumfang besteht aus folgenden Komponenten:

● Powerbank SPB 5200 A1
- USB-Kabel
• Diese Bedienungsanleitung

Entnehmen Sie alle Teile des Gerätes aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial.

HINWEIS

▶ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
▶ Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Entsorgung der Verpackung

packung schützt das Gerät vor Transport- schäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen

Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

Powerbank laden

Vor der Nutzung der Powerbank muss der integrierte Akku vollständig geladen werden. Die benötigte Ladezeit der Powerbank ist abhängig von der gewählten Ladequelle und derer Ausgangsleistung (max. 5 V/1 A).

ACHTUNG

▶ Verwenden Sie zum Laden der Powerbank nur Netzteile mit einer Ausgangsspannung von 5 V und einem Ausgangsstrom von mindestens 1 A oder einen USB 3.0-Anschluss Ihres Computers. Den USB 3.0-Anschluss erkennen Sie an der blauen Markierung.
Achten Sie beim Laden über einen USB-Anschluss darauf, dass mindestens ein weiterer USB-Anschluss frei bleibt. Dies gilt auch bei Verwendung von USB 3.0-Anschlüssen.

Option A

Verbinden Sie den USB-Stecker ^2 der Powerbank mit einem eingeschalteten PC oder einem USB-Netzteil (nicht im Lieferumfang enthalten). Der aktuelle Ladezustand wird während des Ladevorgangs mit Hilfe der Ladezustands-LEDs

8 angezeigt:

LED-Anzeige	Ladezu-stand
Eine LED blinkt < 25 %
Eine LED leuchtet, die zweite LED blinkt 25 - 49 %
Zwei LEDs leuchten, die dritte LED blinkt 50 - 74 %
Drei LEDs leuchten, die vierte LED blinkt 75 - 99 %
Alle LEDs leuchten 100 %

Option B

♦ Verbinden Sie das Micro-USB-Kabel mit dem Micro-USB-Eingang Eiler Powerbank.
♦ Verbinden Sie das andere Ende des Micro-USB-Kabels mit einem eingeschalteten PC oder einem USB-Netzteil (nicht im Lieferumfang enthalten).

Der aktuelle Ladezustand wird während des Ladevorgangs mit Hilfe der Ladezustands-LEDs 8 angezeigt.

ACHTUNG

▶ Verwenden Sie keinesfalls beide Lademöglichkeiten zeitgleich, um Beschädigungen an der Powerbank, Ihrem Netzteil oder Ihrem Computer zu vermeiden.

Ladezustand prüfen

Sie können den Ladezustand der Powerbank auch prüfen, wenn sie nicht geladen oder zum Laden verwendet wird.

Drücken Sie kurz die EIN-/AUS-Taste 3. Die LEDs 8 zeigen für ca. 20 Sekunden den aktuellen Ladezustand der Powerbank an.

LED-Anzeige Ladezustand
Alle LEDs leuchten 100 %
Drei LEDs leuchten 75 - 99 %
Zwei LEDs leuchten 50 - 74 %
Eine LED leuchtet 20 - 49 %
Eine LED blinkt < 20 %
Alle LEDs aus 0 %

Bedienung und Betrieb

Mobile Geräte mit der Powerbank laden

Sie können mit der Powerbank bis zu drei Geräte gleichzeitig aufladen. Bei gleichzeitiger Nutzung aller Ausgänge darf die Summe aller Entnahmeströme 2,1 A nicht überschreiten.

Schließen Sie ein, für das zu ladende Gerät, passendes USB-Ladekabel an den entsprechenden USB-Ausgang (5 oder ) für Powerbank an.

♦ Verbinden Sie anschließend das USB-Ladekabel mit dem aufzuladenden Gerät. Der Ladevorgang beginnt automatisch.

♦ Sollten der Ladevorgang nicht automatisch beginnen, drücken Sie kurz die EIN-/AUS-Taste ③, um den Ladevorgang zu starten.

HINWEIS

Sollte das zu ladende Gerät über eine Micro-USB-Ladebuchse verfügen, können Sie auch alternativ das Micro-USB-Ladekabel 4 der Powerbank verwenden.

- Während des Ladevorgangs wird der aktuelle Ladezustand der Powerbank mit Hilfe der Ladezustands-LEDs 8 angezeigt.

Um den Ladevorgang zu beenden, trennen Sie das Ladekabel vom mobilen Gerät und der Powerbank. Die Ladezustands-LEDs 8 erlöschen nach ca. 20 Sekunden.

Fehlersuche

Die Powerbank wird nicht geladen

◆ Evtl. Verbindung fehlerhaft. Überprüfen Sie die Verbindung.
Unter Umständen kann ein USB 2.0-Anschluss die Powerbank nicht laden. In diesem Fall wird die Verwendung eines USB 3.0-Anschluss oder eines separaten Netzteils empfohlen.
Manche Computer schalten die Spannungsversorgung der USB-Anschlüsse ab, wenn sie ausgeschaltet sind. Stellen Sie sicher, dass der Computer eingeschaltet ist.

Ein angeschlossenes Gerät wird nicht geladen

Der integrierte Akku ist leer. Laden Sie den Akku auf.
♦ Keine Verbindung zum Gerät. Überprüfen Sie die Verbindung.
- Drücken Sie kurz die EIN-/AUS-Tast ^3 , um den Ladevorgang zu starten.

Der Ladevorgang wird nach ca. 20 Sekunden abgebrochen

Der Ladestrom des angeschlossenen Gerätes ist kleiner als 45 mA. Dieses Gerät kann nicht mit der Powerbank geladen werden.

Die Powerbank reagiert nicht auf Tastendruck oder wenn ein Gerät angeschlossen wird, obwohl der Akku geladen ist

Die Stromaufnahme der angeschlossenen Geräte ist zu hoch. Dadurch wurde die interne Überstromsicherung ausgelöst. Reduzieren Sie die Anzahl der angeschlossenen Geräte und drücken Sie die EIN-/AUS-Taste 3. Wenn sich die Powerbank auch dann nicht einschalten lässt, muss diese für ca. 2 Sekunden an ein Ladegerät angeschlossen werden.

HINWEIS

▶ Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Reinigung

ACHTUNG

Mögliche Beschädigung des Gerätes.

Es befinden sich keine zu reinigenden bzw. wartenden Teile im Inneren der Powerbank. Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen.

▶ Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
▶ Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Gerätes angreifen.

♦ Reinigen Sie das Gerät ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.

Lagerung bei Nichtbenutzung

♦ Lagern Sie das Gerät an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.

- Bei längerer Lagerung sollte der integrierte Akku voll geladen werden, um die Lebensdauer zu verlängern. Laden Sie den integrierten Akku bei längerer Nichtbenutzung regelmäßig nach. Dies ist zur Schonung des Akkus erforderlich.

Entsorgung

Gerät entsorgen

enstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt- bzw. Gemeindeverwaltung.

Anhang

Technische Daten

Integrierter Akku	3,7 V / 5200 mAh(Lithium-Polymer)
Eingangsspannung/-strom 5 V	===, max. 1 A
Ausgangsspannung/-strom	5 V = ±A / 5 V , 2,1-A*
Minimaler Entnahmestrom 45 mA
Betriebstemperatur 5°C-+35°C
Lagertemperatur 0°C-45°C
Luftfeuchtigkeit(keine Kondensation)	10%-70%
Abmessungen ca. 12,6 x 6,2 x 1,5 cm
Gewicht ca. 150 g

* Bei gleichzeitiger Nutzung aller Ausgänge darf die Gesamtstromaufnahme der angeschlossenen Geräte 2,1 A nicht überschritten werden.

Hinweise zur Konformitätserklärung

Diese Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC sowie der RoHS-Richtlinie 2011/65/EU.

Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

▶ Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem

dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

IAN 273784

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 273784

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 273784

Erreichbarkeit Hotline:

Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

Stand der Informationen: 12 / 2015

Ident.-No.: SPB5200A1-122015-2
